Cornice BDM in Vetro per la Programmazione ECU | Accessori

3 recensioni
€38,95 incl.
€32,19 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

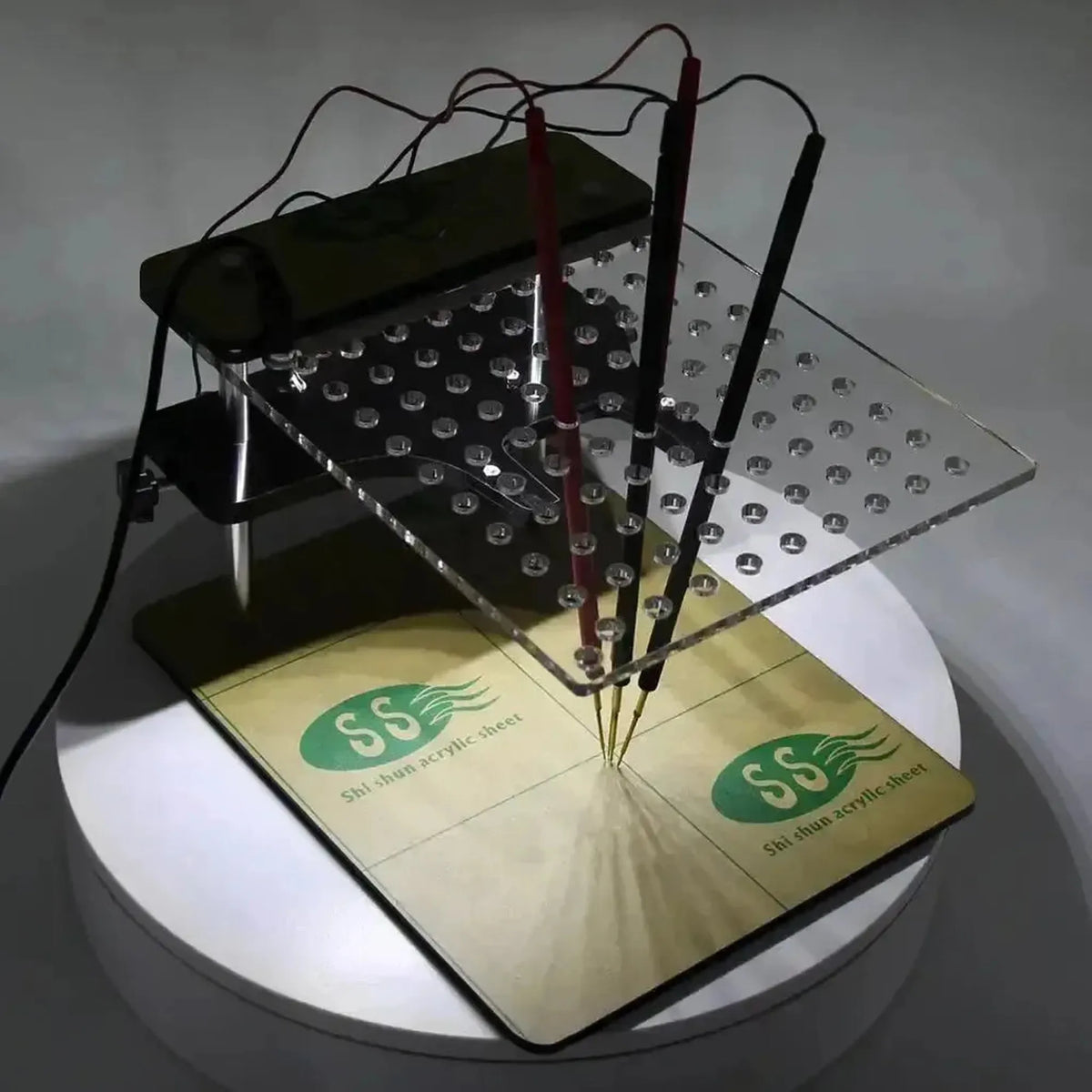

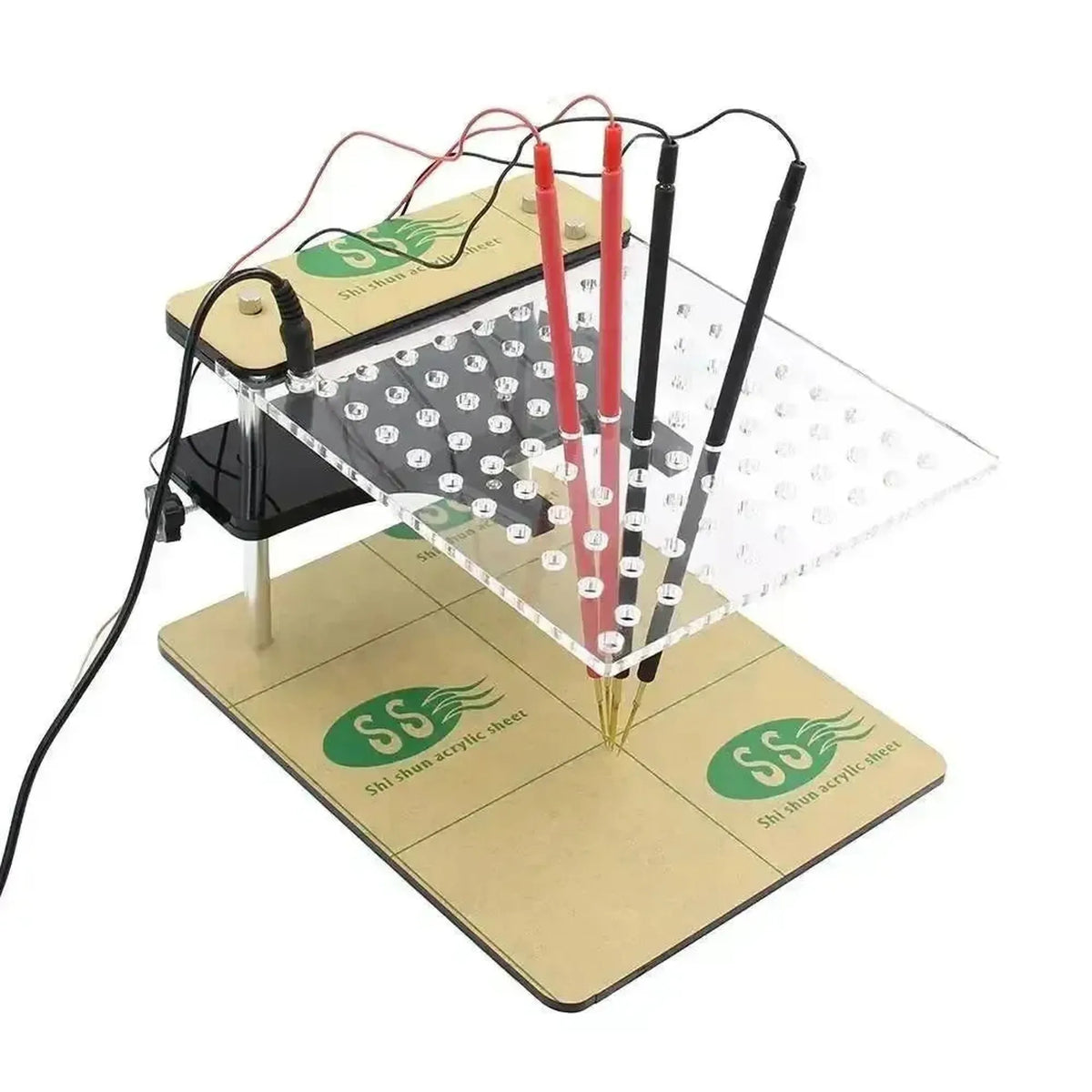

Il telaio BDM in vetro tiene saldamente in posizione una centralina (ECU) aperta e le sonde di programmazione durante la lettura e la programmazione sul banco di lavoro. Tramite il collegamento BDM o JTAG sulla scheda, Lei legge la ECU senza saldare. La ECU poggia sul telaio e le 4 sonde regolabili premono esattamente sui piccoli punti di contatto della scheda.

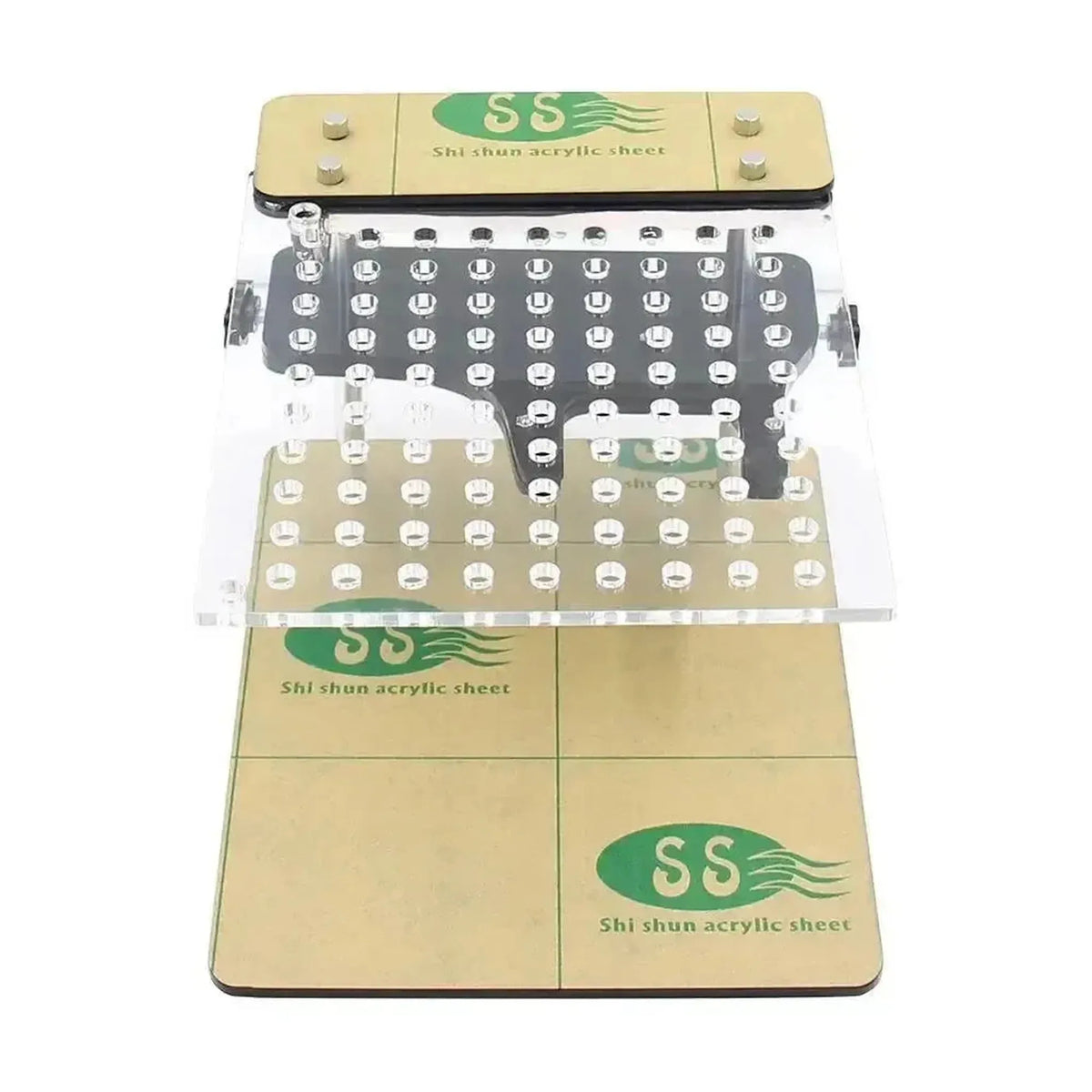

La piastra superiore trasparente con illuminazione LED integrata permette di vedere bene la scheda, così Lei posiziona le sonde con precisione. Il telaio funziona con i comuni programmatori BDM come KESS, K-TAG, FGTech Galletto, BDM100 e CMD. Il programmatore stesso non è incluso.

VANTAGGI

✔Mani libere — Le sonde restano in posizione mentre Lei lavora con il programmatore.
✔Illuminazione LED — Buona visibilità dei piccoli punti di contatto della scheda.
✔Sonde regolabili — Quattro sonde che Lei posiziona sui punti corretti per ogni ECU.
✔Senza saldature — Contatto tramite le sonde, la scheda resta integra.

PUNTI DA CONSIDERARE

✕Programmatore non incluso — Le servono KESS, K-TAG, FGTech o un altro programmatore BDM.
✕Pinout necessario per ogni ECU — Lei deve sapere dove si trovano i punti BDM sulla scheda.
✕Apertura della ECU — La custodia della centralina deve essere aperta per accedere alla scheda.
✕Richiede competenze specialistiche — Una sonda posizionata male può danneggiare la scheda.

Applicazioni e funzionalità

Il telaio BDM è destinato a preparatori di chip, specialisti di ECU e officine che leggono, programmano o clonano centraline al di fuori del veicolo.

Applicazioni

  • Lettura della ECU: Crei una copia di sicurezza del software prima di modificare qualsiasi cosa.
  • Programmazione della ECU: Riscrive il software modificato o ripristinato.
  • Clonazione della ECU: Trasferisce i dati su una centralina sostitutiva.
  • Recupero dati: Legge una ECU che non risponde più tramite il collegamento OBD.

Funzionalità

  • Posizionamento stabile: La ECU è fissata, quindi le sonde non si spostano durante la lettura o la scrittura.
  • Quattro sonde: Ciascuna con un proprio cavo di collegamento al programmatore.

Come utilizzarlo

  1. Apertura della ECU: Rimuova la scheda oppure apra la custodia della centralina.
  2. Posizionamento della ECU: Appoggi la ECU sul telaio con i punti BDM rivolti verso l'alto.
  3. Posizionamento delle sonde: Posizioni le sonde sui punti di contatto secondo il pinout della ECU.
  4. Collegamento del programmatore: Colleghi i cavi delle sonde al programmatore e colleghi l'alimentazione.
  5. Lettura o scrittura: Avvii la lettura o la programmazione nel software del programmatore.

Funzioni speciali e caratteristiche

Ciò che rende pratico il telaio nel lavoro sul banco:

  • Illuminazione LED integrata: Funziona a 12 V e illumina la scheda dall'alto.
  • Piastra superiore trasparente: Guarda attraverso la piastra verso i punti di contatto.
  • Universale: Adatto ai comuni programmatori BDM.
  • Cavo proprio per ogni sonda: Ciascuna sonda ha un proprio cavo di collegamento al programmatore.

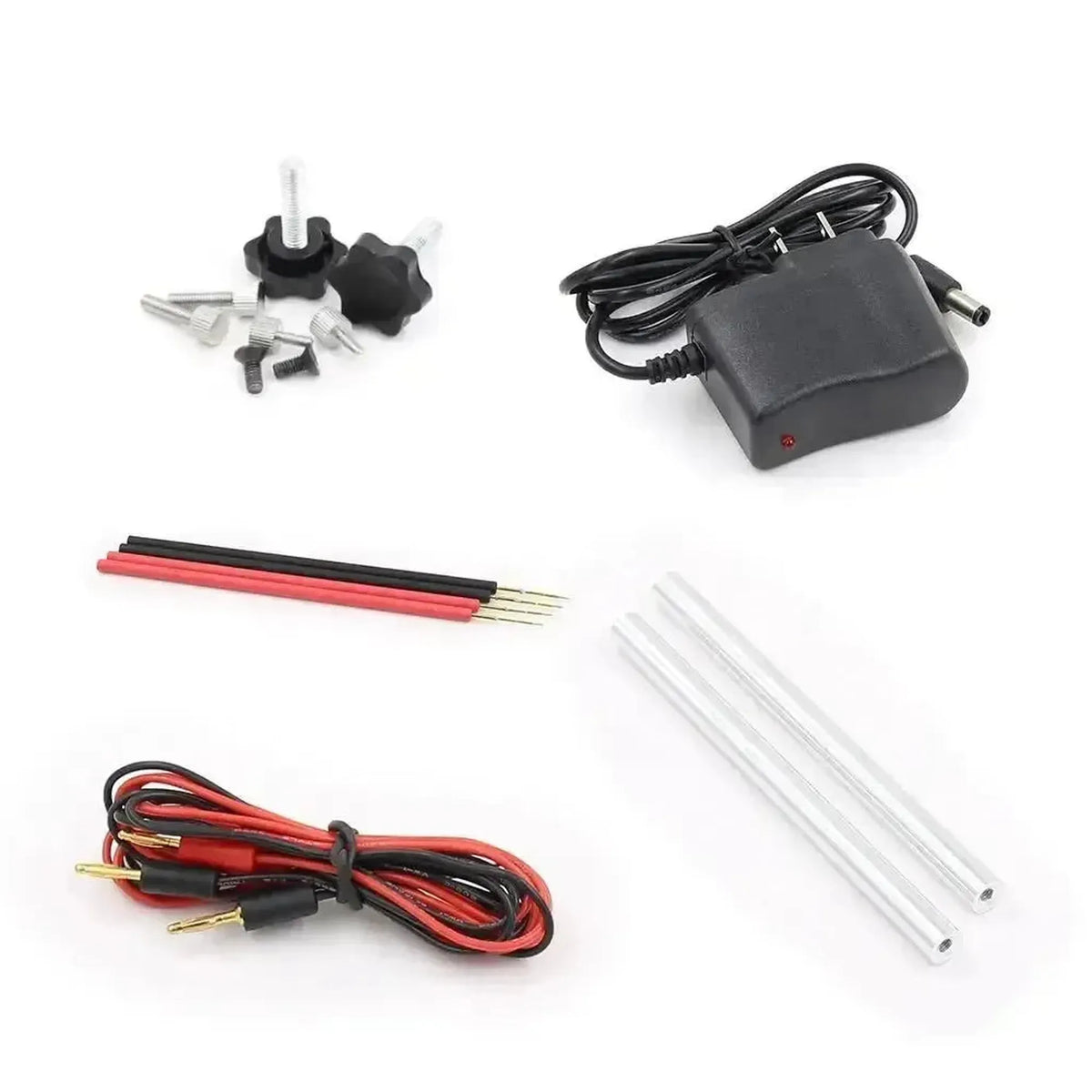

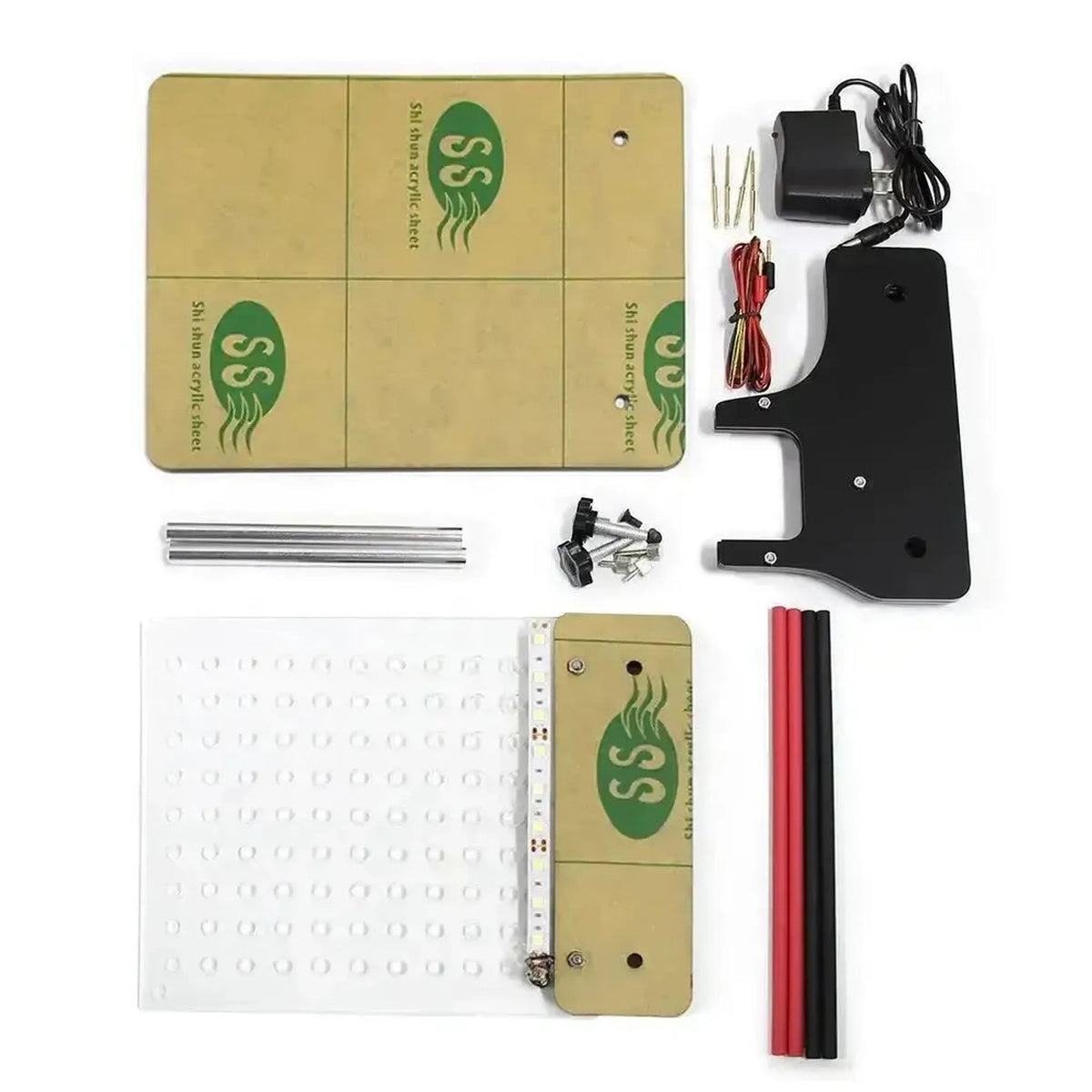

Contenuto della confezione

  • 1x Telaio BDM con illuminazione LED
  • 4x Sonde di programmazione
  • 4x Cavi di collegamento per le sonde
💡
Utile sapere: Prepari il pinout della ECU prima di iniziare e controlli ogni sonda con una lente d'ingrandimento o con l'illuminazione LED. Una sonda posizionata accanto al punto di contatto causa errori di lettura o può danneggiare la scheda.

Specifiche tecniche

Generale

Il produttore o la marca del prodotto.Marca
AsTools
Indica se si tratta di un frame BDM completo o di un set di adattatori singoli. Così vede cos'altro Le occorre.Tipo di prodotto
Frame BDM

Collegamento

In quali modi è possibile leggere la centralina sul banco. Più metodi significano più tipi di ECU gestibili.Metodi di lavoro
  • BDM
  • JTAG

Frame

Indica se il frame dispone di una propria luce. Permette di vedere meglio i piccoli punti di contatto sul circuito stampato.Illuminazione integrata
A quale tensione funziona l'illuminazione del frame.Alimentazione illuminazione
12 V
Di quale materiale è la parte superiore del frame. Una piastra trasparente consente di vedere l'ECU durante il lavoro.Piastra superiore
Acrilico trasparente

Altre specifiche

Illuminazione
LED integrato
Sonde
4, regolabili, ciascuna con cavo proprio
Compatibile con
KESS, K-TAG, FGTech Galletto, BDM100, CMD e programmatori BDM simili
Applicazione
Lettura, programmazione, clonazione ECU e recupero dati
Peso
Ca. 0,8 kg
Numero articolo
A0083
