Topdiag  |  SKU: B0180

TopDiag P200 | Circuittester

€144,95 incl.
€119,79 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

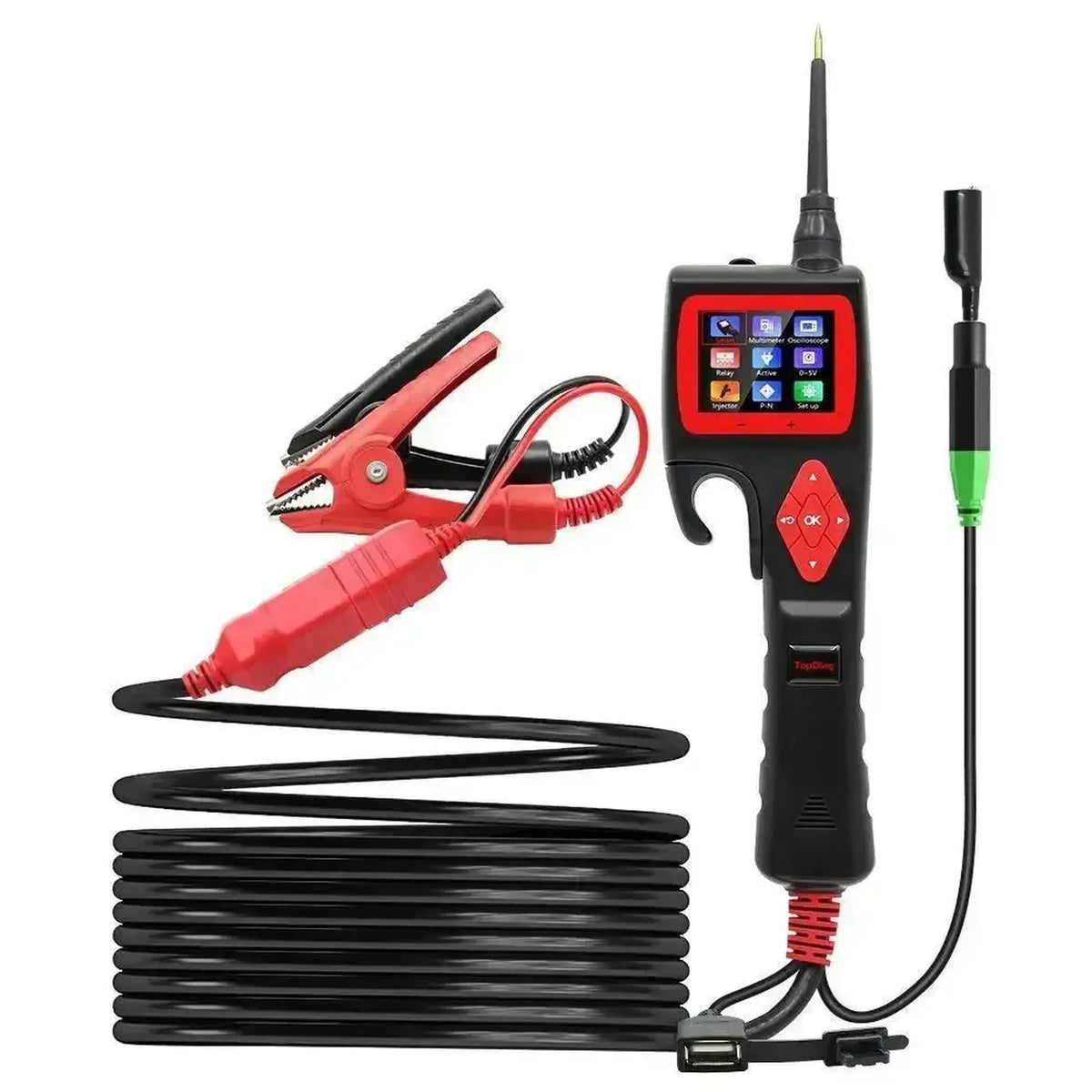

Il circuittester TopDiag P200 è progettato per la diagnostica completa dei circuiti elettrici dei veicoli e combina le funzioni di multimetro, oscilloscopio e tester di componenti in un unico dispositivo. Lo strumento è adatto sia a sistemi di veicoli a 12V che a 24V con tensione di esercizio da 9V a 30V e registra misurazioni fino a un massimo di 100V. L'apparecchio viene alimentato direttamente tramite i morsetti accumulatore forniti in dotazione o un adattatore accendisigari, dopodiché è possibile controllare i circuiti elettrici in tutto il veicolo utilizzando il lungo cavo di prova e gli spuntali di prova rimovibili. Questo strumento è destinato in particolare al controllo dei cavi, alla localizzazione di cortocircuiti e al controllo di sensori e attuatori nella moderna tecnologia dei veicoli.

In pratica, il tester funziona con la tecnologia Smart Test, mediante la quale l'apparecchio riconosce automaticamente sulla sonda collegata se viene misurata una tensione (VDC) o una resistenza (Ohm). Nel determinare la polarità, un indicatore LED rosso o verde e un segnale acustico indicano immediatamente se si tratta di un'alimentazione positiva o negativa. Inoltre, lo strumento dispone di un'alimentazione integrata con la quale è possibile comandare attivamente componenti come illuminazione, iniettori di carburante e relè in diverse modalità di prova (Istantanea, Latch, Impulso). Durante l'uso, un interruttore di corrente elettronico regolabile da 1A a 18A protegge il circuito del veicolo dal sovraccarico, il che è essenziale per diagnosticare i componenti in sicurezza senza alimentatori esterni o fusibili separati.

VANTAGGI

✔Interruttore di corrente regolabile da 1A a 18A — Impedisce il danneggiamento della cablatura sensibile quando si mettono sotto tensione circuiti sospetti o cortocircuitati.
✔Tecnologia Smart Test — Riconosce automaticamente se viene misurata la tensione o la resistenza, eliminando la necessità di commutare manualmente tra le modalità di misurazione durante i controlli rapidi.
✔Comando di componenti in tre modalità — Alimenta illuminazione, iniettori e relè direttamente tramite lo spuntale di prova nelle posizioni Istantanea, Latch e Impulso.
✔Oscilloscopio, test relè e test iniettore integrati — Funzioni che nei circuittester comparabili di solito richiedono strumenti separati.

LIMITAZIONI

✕Non adatto per unità di controllo e linee di comunicazione — L'applicazione forzata di tensione di alimentazione alle ECU o ai moduli airbag danneggia irreparabilmente l'elettronica.
✕Tensione di esercizio da 9V a 30V — I sistemi ad alta tensione nei veicoli ibridi ed elettrici non rientrano nell'intervallo di funzionamento.
✕Alimentazione dal veicolo — L'apparecchio non funziona in autonomia; con una batteria scarica è necessaria una fonte di alimentazione esterna.
✕Temperatura di esercizio da 0°C a 60°C — Non progettato per lavori sotto lo zero al di fuori dell'officina.

Applicazione e funzionalità

Questo circuittester offre diverse funzioni di misurazione e test per la diagnostica mirata dell'elettronica dei veicoli.

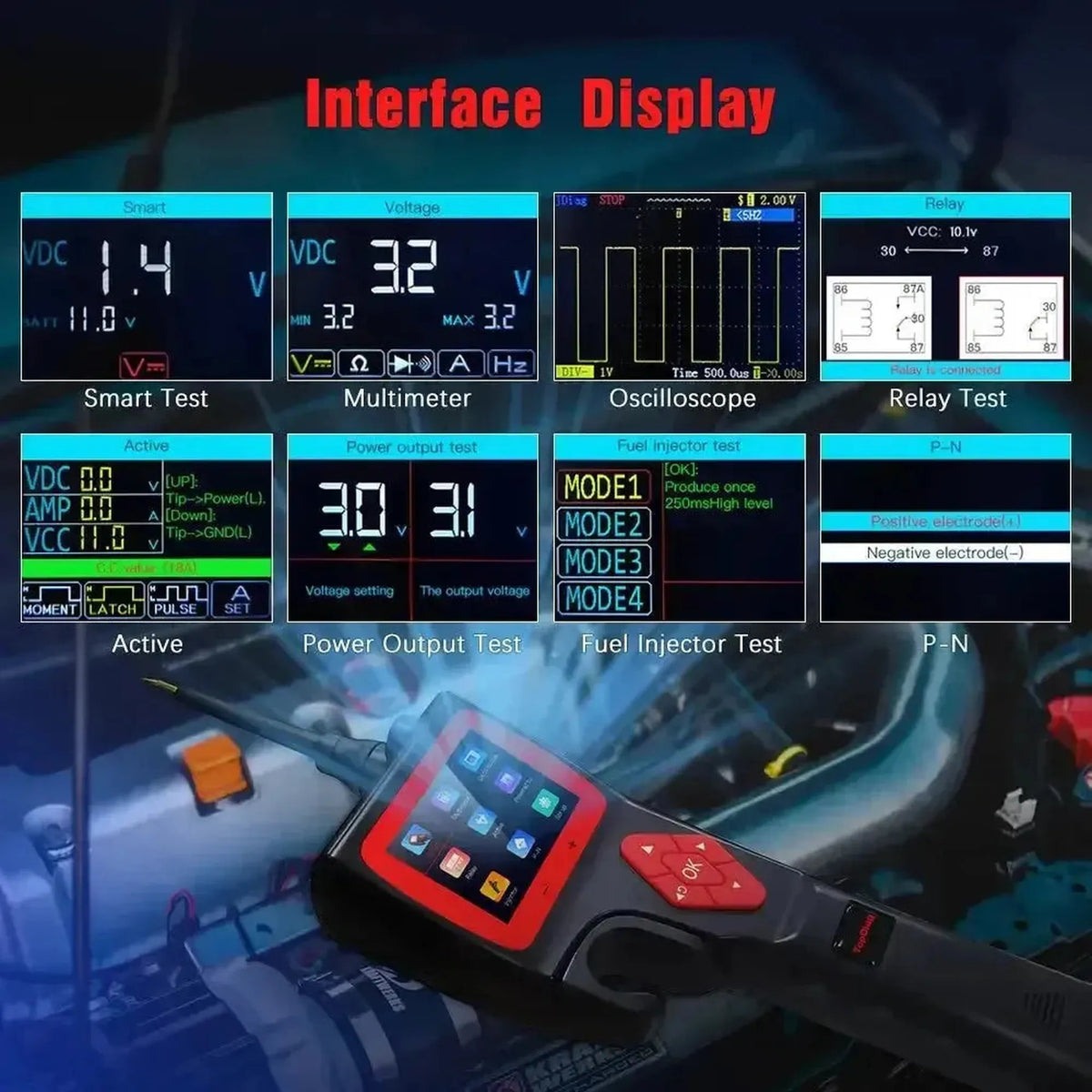

  • Smart Test: Riconoscimento automatico della grandezza misurata, tensione o resistenza, sullo spuntale di prova. Questo rende non necessaria la commutazione manuale tra le modalità di misurazione durante i controlli rapidi.

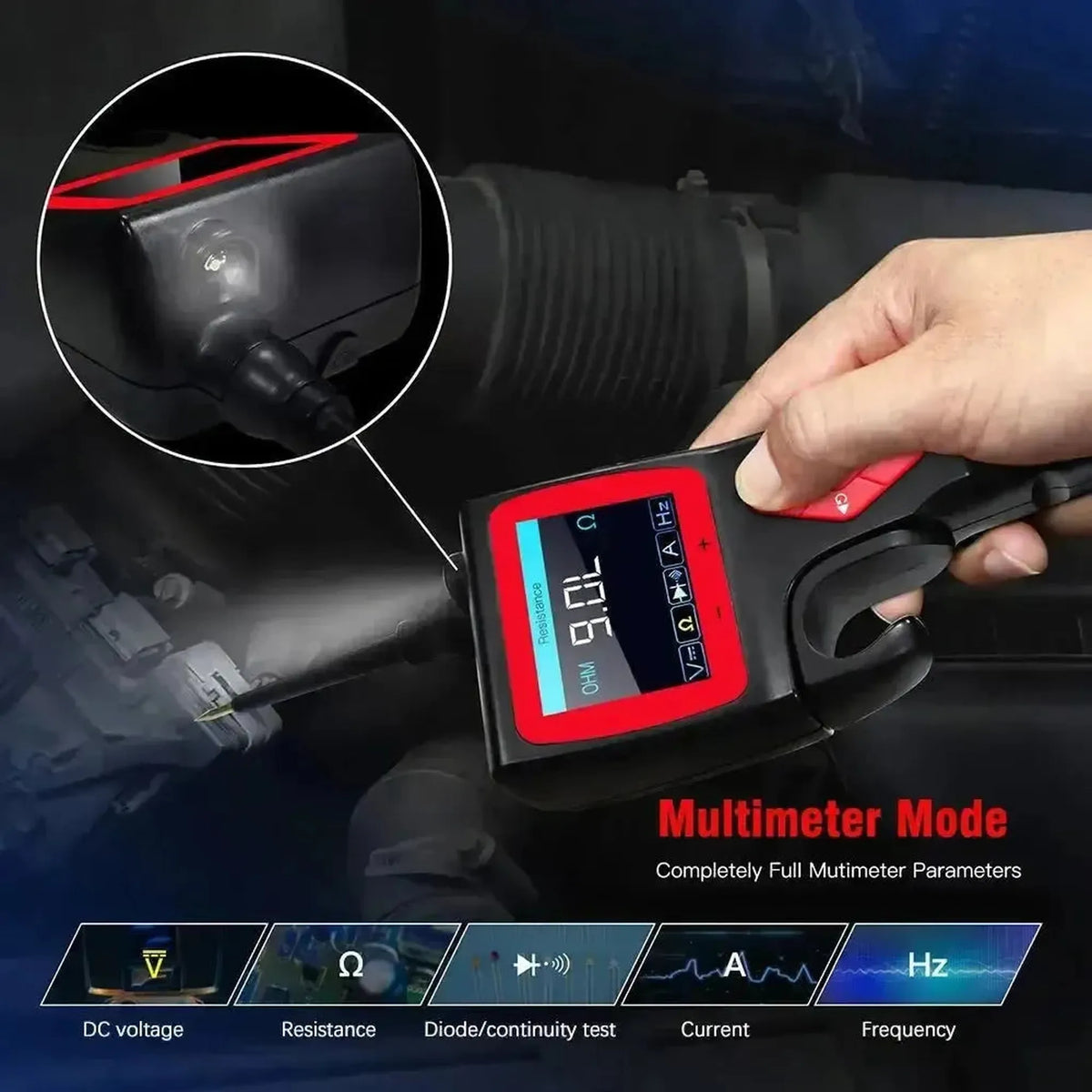

  • Modalità multimetro: Funzionalità completa per la misurazione della tensione continua, della resistenza, della continuità, dei diodi, della corrente in ampere e della frequenza in hertz per una diagnostica dettagliata dei circuiti.
  • Attivazione componenti: Alimentazione diretta di attuatori come ventilatori, motori di avviamento o lampade con 12V o 24V tramite lo spuntale di prova, con le modalità di comando Istantanea, Latch e Impulso per procedure di test specifiche.
  • Test della batteria per 12V e 24V: Analizza le condizioni della batteria del veicolo senza collegare apparecchiature esterne. Esegue test di carica, test di avviamento e test di carico per verificare la capacità e il funzionamento del sistema di carica.

Funzioni speciali e capacità

Per la ricerca approfondita dei guasti, il sistema è dotato di varie funzioni di test avanzate.

  • Modalità oscilloscopio: Fornisce una visualizzazione dei segnali elettrici con un intervallo di tensione da 1V a 49V per analizzare i segnali pulsanti dei sensori e la comunicazione di rete come PWM.
  • Test relè: Un'interfaccia di test specifica per il controllo di relè automobilistici standard a 4 e 5 poli, comprendente schemi di collegamento visivi sul display integrato.
  • Test iniettore: Invia segnali di impulso specifici agli iniettori di carburante per verificare il funzionamento meccanico ed elettrico, permettendo di escludere ostruzioni o bobine difettose.
  • Interruttore di corrente regolabile: La protezione da cortocircuito interna può essere regolata manualmente tra 1A e 18A. Questo impedisce il danneggiamento della cablatura sensibile quando si alimentano circuiti sospetti o cortocircuitati.

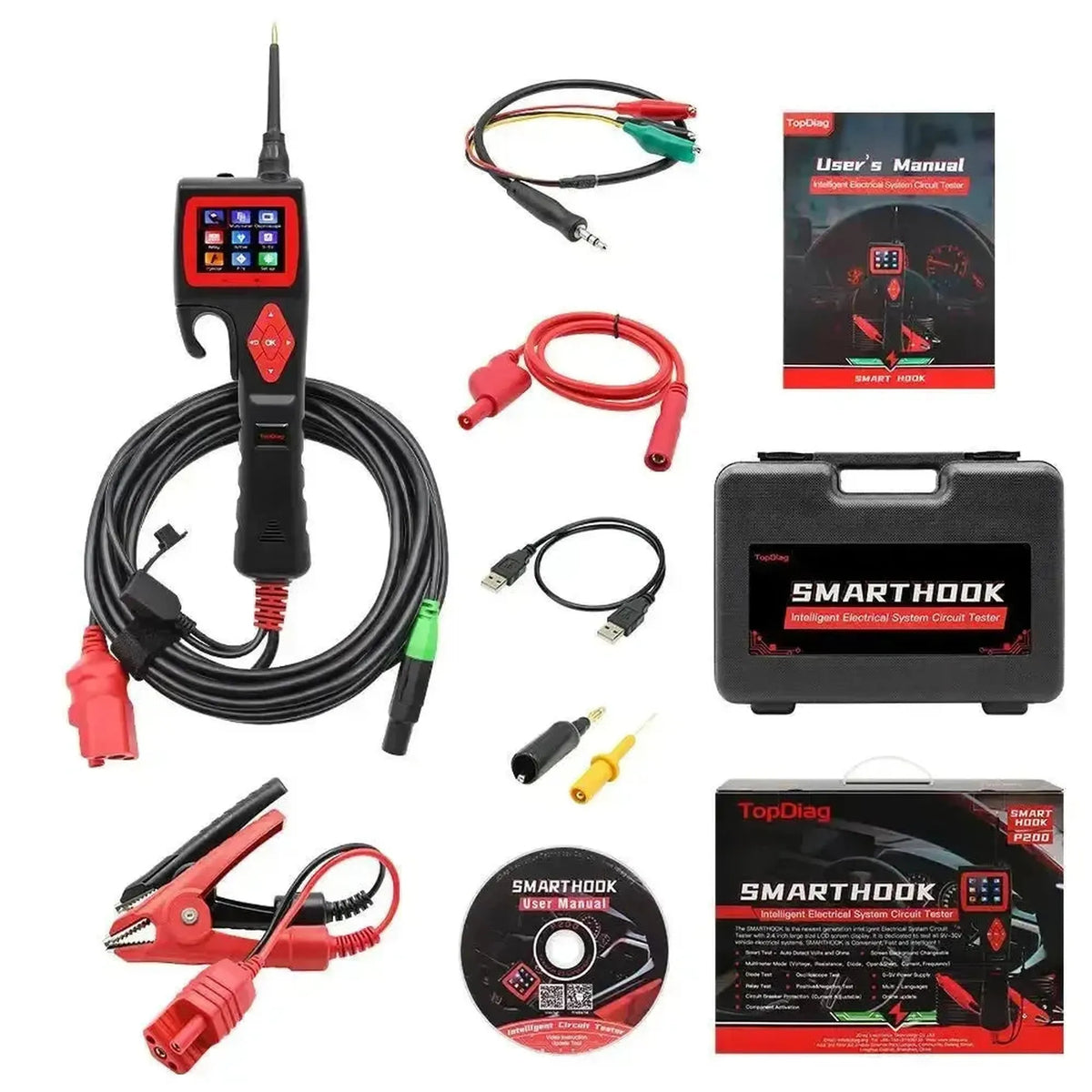

Contenuto della confezione

  • 1x Circuittester TopDiag P200
  • 1x Spuntale di prova in rame massiccio/acciaio inossidabile
  • 1x Set di morsetti accumulatore, rosso e nero
  • 1x Adattatore per accendisigari
  • 1x Cavo principale con cavo di prolunga
  • 1x Set di cavi per test relè
  • 1x Cavo di massa ausiliario aggiuntivo con pinza
💡
Buono a sapersi: Non utilizzare mai l'attivazione di componenti, l'applicazione di positivo o massa, direttamente su linee di comunicazione o unità di controllo come ECU o moduli SRS e airbag. L'applicazione forzata di una tensione di alimentazione su questi componenti può danneggiare irreparabilmente l'elettronica sensibile. In caso di dubbi, consultare sempre lo schema elettrico del veicolo specifico.

Specifiche tecniche

Specifica Descrizione
Marchio TopDiag
Modello P200
Display Display TFT a colori 320x240 DPI
Tensione di alimentazione 12V o 24V, alimentato dalla batteria del veicolo
Tensione di esercizio minima / massima 9V / 30V
Intervallo di misurazione della tensione 0,1V - 100V
Intervallo di misurazione della resistenza 1 ohm - 200K ohm
Intervallo di tensione dell'oscilloscopio 1V - 49V
Protezione interruttore di corrente Regolabile da 1A a 18A
Temperatura di esercizio 0°C fino a 60°C
Temperatura di stoccaggio -40°C fino a 70°C
Numero di articolo B0180
