OBDSTAR KeyMaster G3 | Programmatore Multifunzionale

Quale modello fa al caso suo

OBDSTAR propone diversi strumenti per chiavi e programmazione. Non differiscono in qualità ma in copertura: dove uno si ferma, inizia il successivo.

Se non ricerca lavori su chiavi ma su ECU o dati di crash, consulti la DC706 (programmatore ECU) o la P50 (programmatore dati crash). Svolgono compiti diversi.

Applicazioni e funzionalità

KeyMaster G3 è costruito attorno al lavoro su immobilizzatore e chiavi, con le operazioni su ECU come secondo pilastro. Di seguito il lavoro è raggruppato come si presenta in officina.

Funzioni chiave — immobilizzatore, 5 categorie di veicoli

Il lavoro principale di questo dispositivo, e la parte disponibile senza licenza aggiuntiva. Quale percorso sia possibile per ogni veicolo dipende dal marchio, modello e anno di costruzione.

• Programmazione chiavi: Insegnamento di chiavi immobilizzate su auto (102 marche), camion (DAF, Jiefang e Kinland), veicolo elettrico (23 marche), motocicletta (19 marche) e natante (BRP, Kawasaki e Yamaha).
• Creazione chiavi: Realizzazione di una chiave con cui il veicolo avvia, anche se non rimane l'originale, al livello della casa costruttrice. Su 17 marche.
• Rinnovamento chiavi: Ripristino di una chiave usata per un nuovo impiego, su 15 marche.
• Sblocco smart key: Ripristino di una smart key bloccata, su Subaru e Toyota.
• Lettura e scrittura transponder: Accesso ai dati del transponder tramite la funzione RFID integrata, senza adattatore esterno.
• Test dei telecomandi: Verifica di segnale, funzionamento e frequenza di telecomandi e smart key con il Remote Test integrato, prima di procedere con la programmazione.
• IMMO OFF: Disattivazione dell'interruzione di avviamento su modelli dove il sistema del veicolo lo consente.

Funzioni speciali — lavoro sul modulo di controllo

Lavoro che va oltre le sole chiavi. Parte di questo avviene al banco, con l'MP001 fornito e i cavi di banco.

• Lettura e scrittura EEPROM e MCU: Estrazione della memoria dei moduli di controllo, salvataggio e riscrittura con il programmatore MP001 fornito, le schede di lettura e scrittura C4-01 e C4-02 e i cavi W004 e W005.
• ECU Advanced: Operazioni avanzate sui moduli di controllo di 12 marche autorizzate per questo.
• Lavoro in banco: Accesso ai moduli fuori dal veicolo tramite BENCH-A V3, BENCH-B V2 e l'adattatore P004 con resistenza di terminazione da 120 ohm commutabile.

Funzioni con licenza dedicata

Quattro gruppi di funzioni non sono inclusi nella dotazione di base. OBDSTAR li fornisce come attivazione a pagamento sul numero seriale del vostro dispositivo — pagate quindi solo ciò che utilizzate. Tutti e quattro sono disponibili singolarmente presso di noi; li troverete di seguito tra i componenti opzionali.

• ODO Meter — modulo B: Regolazione del contachilometri di automobili e motocicli, più azzeramento dell'olio e della manutenzione.
• ECU Flasher — modulo C: Lettura, scrittura e clonazione della centralina motore, trasmissione, moduli carrozzeria e ECM motocicletta leggere, scrivere e clonare. Questo è il modulo cui appartengono i due ampi elenchi di ECU Flasher riportati di seguito.
• Crash Reset — modulo D: Ripristino airbag, azzeramento della gestione della batteria (MVBM) e riaccoppiamento del sensore dell'angolo di sterzo.
• Test Platform — modulo E: Avvio in panchina di quadri strumenti, centraline ABS, moduli cambio, pannelli A/C e regolatori BSG, MHEV, audio ed EBA dei veicoli elettrici, senza comunicazione CAN.

Se cercate solo lavori di contachilometri, scegliete solo ODO Meter; se lavorate su danni, Crash Reset è il complemento logico.

Funzioni aggiuntive

Dove il dispositivo è tecnicamente compatibile. Questo determina se può comunicare con un veicolo recente; l'elenco dei marchi riportato di seguito non dice nulla al riguardo. Nel G3 tutto questo è integrato nel dispositivo stesso, senza scatole separate.

• CAN-FD integrato: Il protocollo CAN più veloce dei veicoli recenti, senza adattatore esterno.
• DoIP integrato: Diagnostica via ethernet, necessaria per un numero crescente di modelli moderni.
• CAN a bassa velocità (fault tolerant): Il bus lento e tollerante ai guasti utilizzato nei sistemi di comfort.
• Commutatore pinout OBD16: Commutazione della configurazione dei pin del connettore OBD senza adattatore.

Marchi di veicoli supportati

La combinazione di marca, modello e anno di produzione è determinante, non la marca da sola. Una marca presente nell'elenco degli immobilizzatori potrebbe non trovarsi nell'elenco per la programmazione delle chiavi — consultate quindi la funzione di cui avete bisogno. Di seguito i otto grandi elenchi, per continente e in ordine alfabetico. I tre brevi elenchi — veicoli commerciali, nautica e sblocco smart key — sono riportati completamente qui sopra alla relativa funzione.

Programmazione chiavi — automobili

• Europeo: Alfa Romeo, Audi, Bentley, BMW, Dacia, DR, Ferrari, Fiat, Iveco, JLR (Jaguar Land Rover), Lamborghini, Lancia, Maserati, Mercedes-Benz, Opel, Porsche, PSA (Peugeot, Citroën, DS), Renault, Seat, Škoda, Smart, Volkswagen, Volvo
• Asiatico: Daewoo, Daihatsu, Datsun, Genesis, Himiko, Honda, Hyundai, Isuzu, Kia, Luxgen, Mazda, Mitsubishi, Nissan, Samsung, SsangYong, Subaru, Suzuki, Toyota
• Americano: Chrysler, Dodge, Ford, GM, Jeep, Lincoln, Mercury
• Cinese: Aeolus, BAIC, Baojun, Borgward, Brilliance, BYD, Changan, Changfeng, Chengshi, Chery, Dayun, Dongfeng, Dorcen, Enovate, Enranger, FAW, Fencon, Foday, Forthing, Foton, Geely, Great Wall, Hafei, Haima, Hawtai, Huanghai, JAC, JMC, Landwind, Larkauto, Li Auto, Lifan, Lynk&Co, Maxus, Neta, NIO, QNLotus, Qoros, Qumotor, Roewe, Ruichi, SGMW, Soueast, SWM, Trumpchi, Venucia, Voyah, WM Motor, Xpeng, Yema, Yudo, ZD, Zhongxing, Zotye

Programmazione chiavi — veicolo elettrico

• Cinese: Arcfox, BAIC, Borgward, Changan, Chery, Dayun, Denza, FAW, Geely, Great Wall, Haima, Hanteng, Hawtai, Hongqi, JAC, JMC, Leapmotor, Li Auto, Roewe, Seres, SGMW, Soueast, Trumpchi

Tutti i 23 marchi sono cinesi; questo mercato è in prima linea nell'elettrificazione.

Programmazione chiavi — motocicletta

• Europeo: BMW, Ducati, Italjet, Peugeot, Piaggio, Triumph
• Asiatico: Honda, Kawasaki, Suzuki, Yamaha
• Americano: BRP, Harley-Davidson, Indian, Polaris
• Cinese: CFMOTO, Dayang, Haojue, Souo, Voge

Realizzazione chiavi

• Europeo: Aprilia, BMW, Ducati, KTM, Moto Guzzi, MV Agusta, Peugeot, Piaggio, Triumph
• Asiatico: Honda, Kawasaki, Suzuki, Yamaha
• Americano: BRP
• Cinese: Dayang, Haojue, Kove

Rigenerazione chiavi

• Europeo: Audi, BMW, Citroën, Land Rover, Opel, Peugeot, Porsche, Renault, Volkswagen, Volvo
• Asiatico: Hyundai, Kia, Mitsubishi
• Americano: Chrysler, GM

ECU Advanced

• Europeo: Fiat, Maserati, Mercedes-Benz, Porsche, PSA, Renault, Volvo
• Asiatico: Hyundai, Infiniti
• Americano: Chrysler, Ford, GM

ECU Flasher — carrosseria (Body IMMO)

Attenzione: ECU Flasher è il modulo C e non è incluso nella dotazione base. Questi elenchi e quelli sottostanti sono disponibili solo dopo l'attivazione della relativa licenza.

• Europeo: Alfa Romeo, Ferrari, Fiat, Iveco, Jaguar, Lancia, Land Rover, Maserati, PSA, Renault, Škoda, Smart, Volkswagen, Volvo
• Asiatico: Mazda
• Americano: Chrysler, Dodge, Ford, GM, Jeep

ECU Flasher — gestione motore (ECM IMMO)

Anche questo elenco appartiene al modulo C ed è disponibile solo dopo l'attivazione della relativa licenza.

• Europeo: Abarth, Alfa Romeo, Alpina, Artec, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, Dallara, Deutz, DS, Fendt, Ferrari, Fiat, Iveco, Jaguar, JCB, Lada, Lamborghini, Lancia, Land Rover, MAN, Manitou, Maserati, McLaren, Mercedes-Benz, MG, MINI, Opel, Peugeot, Porsche, Renault, Saab, Seat, Škoda, Smart, Tagaz, Tecnoma, UAZ, Valtra, Vauxhall, Volkswagen, Volvo
• Asiatico: Ashok Leyland, Daewoo, Daihatsu, Datsun, Force, Genesis, Honda, Hyundai, Infiniti, Isuzu, Kia, Komatsu, Lexus, Luxgen, Mahindra, Mazda, Mitsubishi, Mitsubishi Fuso, Nissan, PGO, SsangYong, Subaru, Suzuki, Tata, Toyota
• Americano: AGCO, Bobcat, Buick, Cadillac, Case, Challenger, Chevrolet, Chrysler, Dodge, Ford, GM, GMC, Holden, Hummer, Jeep, John Deere, Lincoln, Massey Ferguson, Pontiac, Saturn, Shelby
• Cinese: Aeolus, BAIC, Borgward, Brilliance, BYD, Changan, Changfeng, Changhe, Chery, Dayun, Dongfeng, FAW, Fencon, Foday, Forthing, Foton, GAC, Geely, Great Wall, Hafei, Haval, Hawtai, Huanghai, JAC, Jinbei, JMC, Joylong, Kama, Leopaard, Lifan, Lovol, Lynk&Co, Maxus, Oting, Ruiqi, SAIC, SGMW, Soueast, SWM, Traum, Voyah, Weiwang, Xiali, Yangwang, Zotye

Accessori e ampliamenti opzionali

Verifichi cosa è già incluso: il programmatore MP001, l'adattatore P004 e il KeySim sono incorporati nella versione A1+A2 che forniamo. Non è necessario ordinarli separatamente. Neppure l'adattatore CAN FD le serve — la tecnologia CAN-FD è integrata. E il programmatore P001 non aggiunge alcuna funzionalità: OBDSTAR conferma che il G3 dispone già della funzione RFID e viene fornito con MP001.

Moduli hardware e accessori

• BENZ FBS3 Kit: Per le operazioni di chiave e modulo su Mercedes-Benz con FBS3: EIS, ELV, ECM, TCM e ISM. Visualizza il BENZ FBS3 Kit.
• C4-09 Adapterkit (MB91F526): Per il controller MB91F526 nei moduli carrosseria di Alfa Romeo, Ferrari, Fiat e Jeep. Visualizza il C4-09 Adapterkit.

Software e licenze

• ODO Meter — modulo B: Correzione contachilometri su autoveicoli e motociclette, più reset olio e manutenzione. Visualizza la licenza ODO Meter.
• ECU Flasher — modulo C: Lettura, scrittura e clonazione di gestione motore, trasmissione, moduli carrosseria e ECM motocicli. Visualizza la licenza ECU Flasher.
• Crash Reset — modulo D: Reset airbag, ripristino monitoraggio batteria e insegnamento sensore angolo sterzo. Visualizza la licenza Crash Reset.
• Test Platform — modulo E: Avvio moduli in banco di lavoro senza comunicazione CAN. Visualizza la licenza Test Platform.

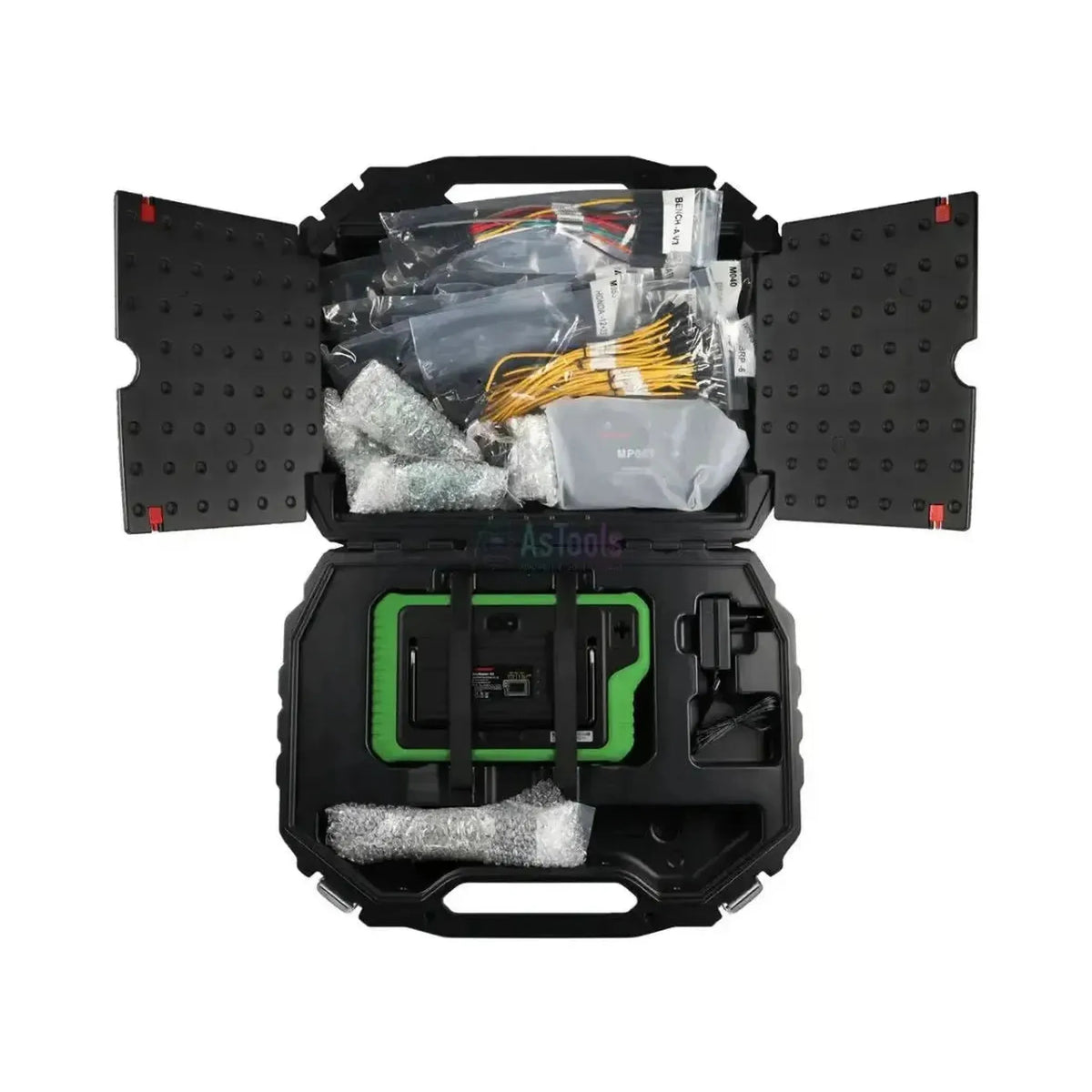

Contenuto della confezione

• 1x OBDSTAR KeyMaster G3 (A1+A2)
• 1x cavo principale M001
• 1x caricabatterie 12V2A
• 1x programmatore multifunzione MP001
• 1x cavo lettura e scrittura W004
• 1x cavo lettura e scrittura W005
• 1x scheda lettura e scrittura C4-01
• 1x scheda lettura e scrittura C4-02
• 1x cablaggio BENCH-A V3
• 1x cablaggio BENCH-B V2
• 1x adattatore P004
• 1x set cavi jumper P004
• 1x simulatore chiave KeySim
• 1x adattatore diagnosi M034 (Harley-Davidson)
• 1x adattatore diagnosi M037 (Ducati)
• 1x adattatore diagnosi M040 (BMW)
• 1x adattatore OBD M041
• 1x adattatore diagnosi M042A (Indian)
• 1x Adattatore diagnostico M043 (BRP)
• 1x Adattatore diagnostico M053 (Honda)
• 1x Adattatore diagnostico M054 (Suzuki)

Informazioni sulla licenza

Questo dispositivo include 2 anni di aggiornamenti software. La licenza di aggiornamento è indipendente dalle quattro licenze di modulo elencate sopra; di seguito troverete i dettagli esatti su cosa accade e quando.
