Jaltest  |  SKU: JDC123A

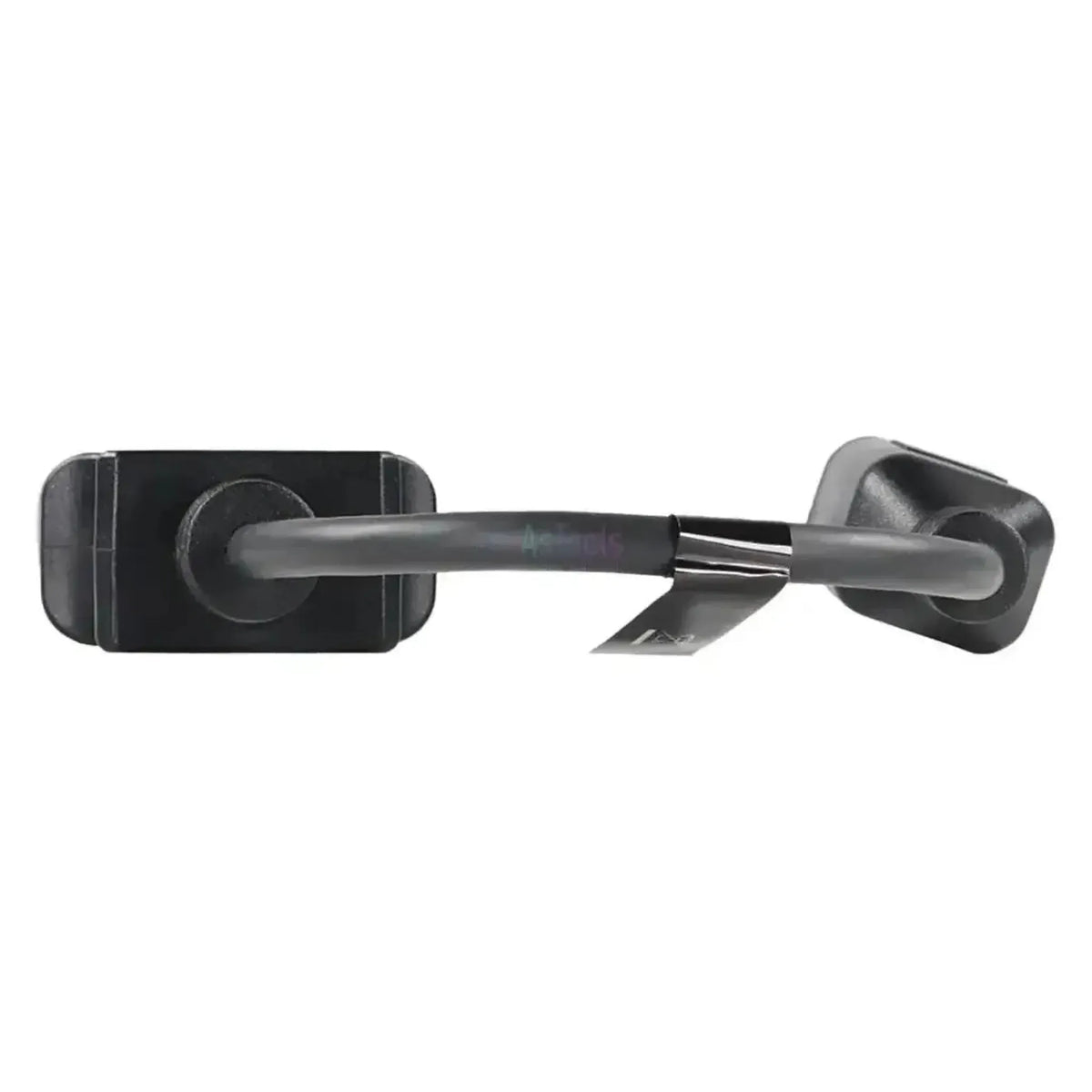

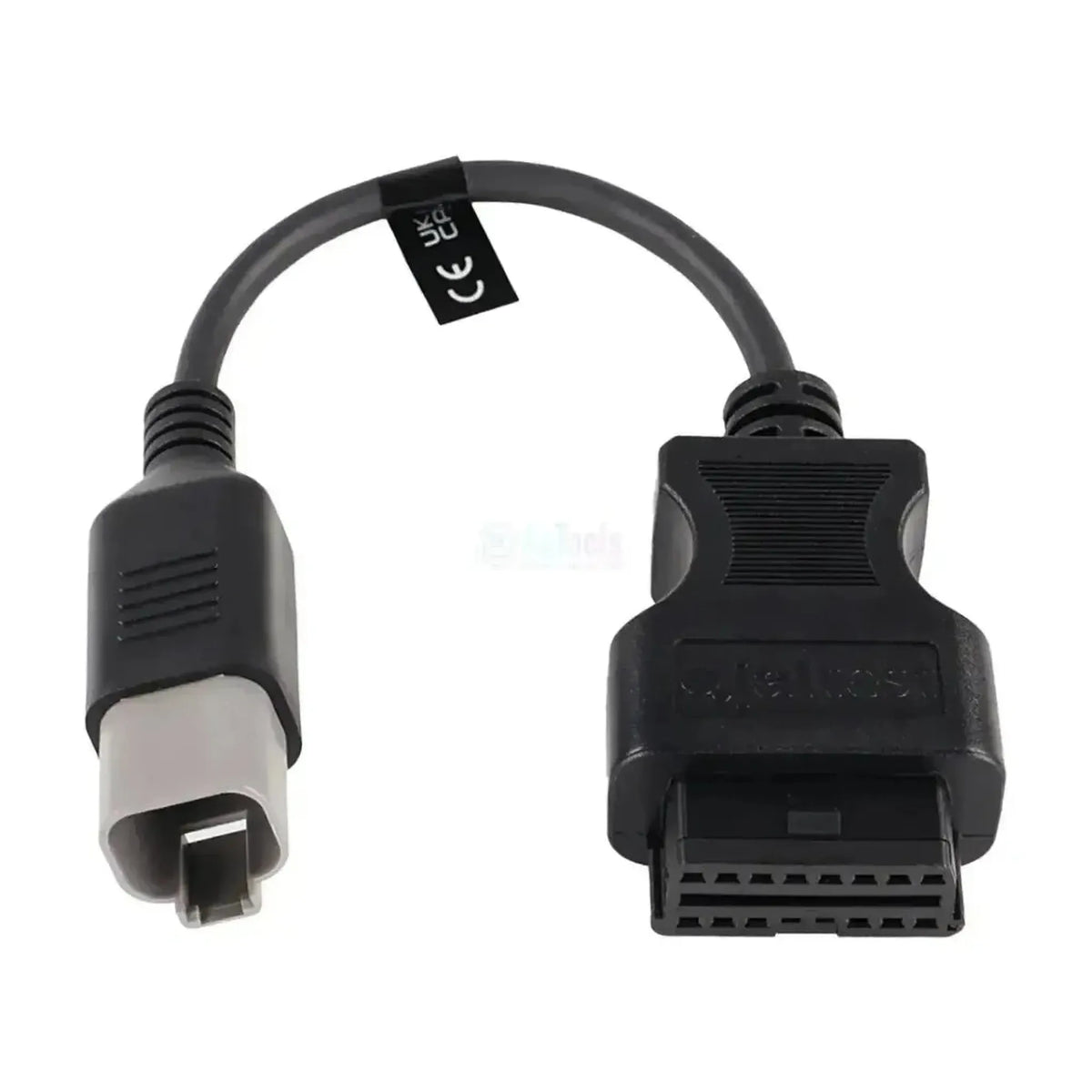

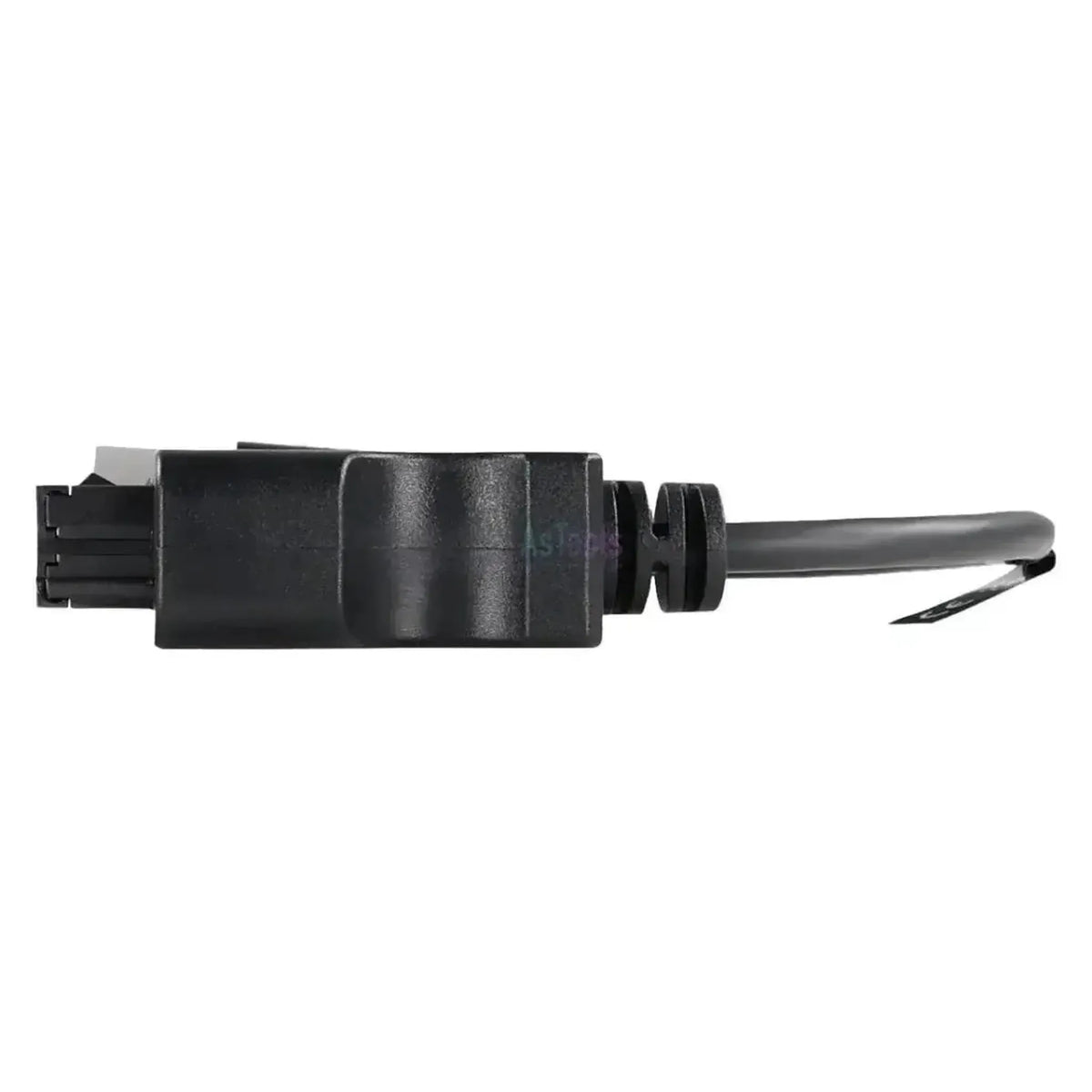

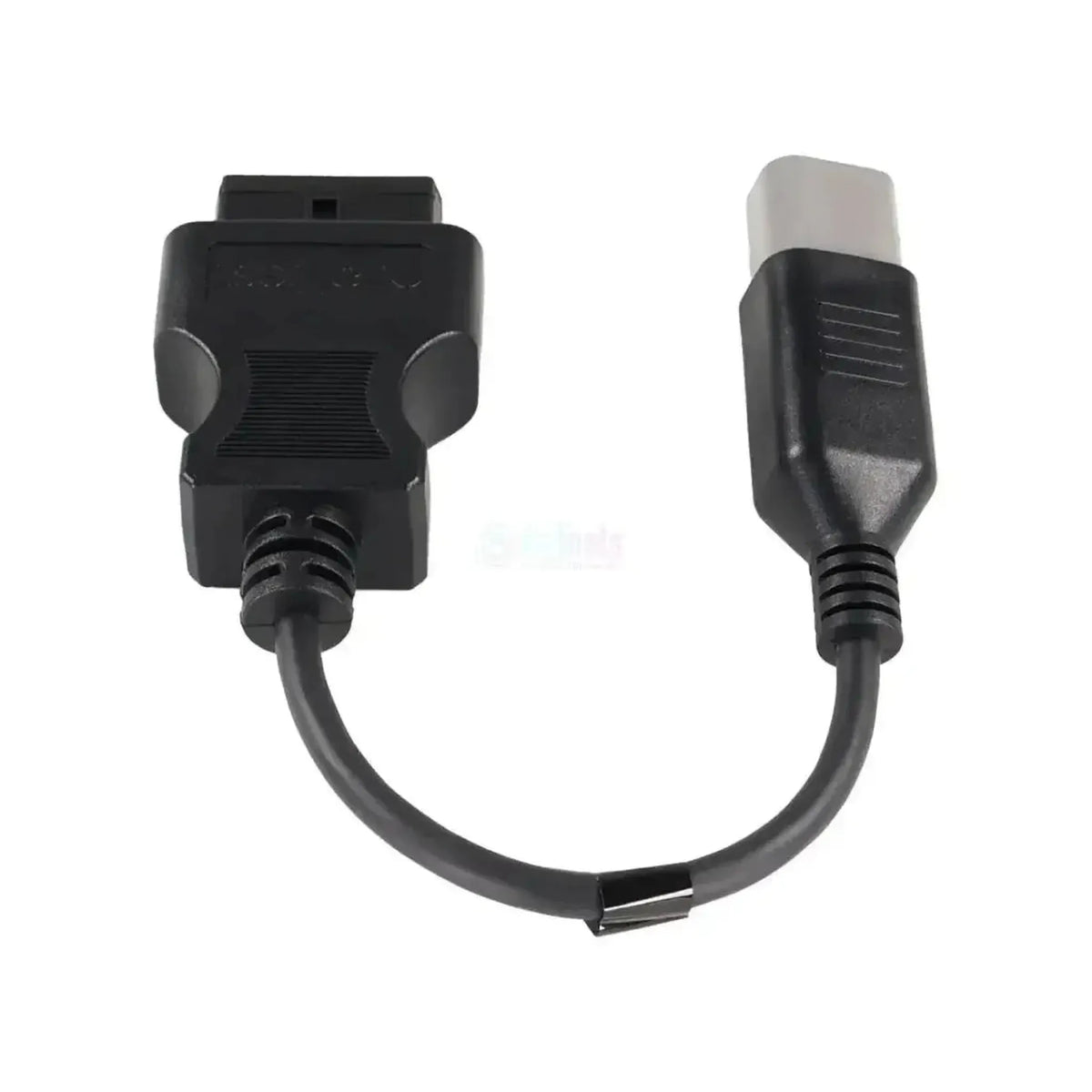

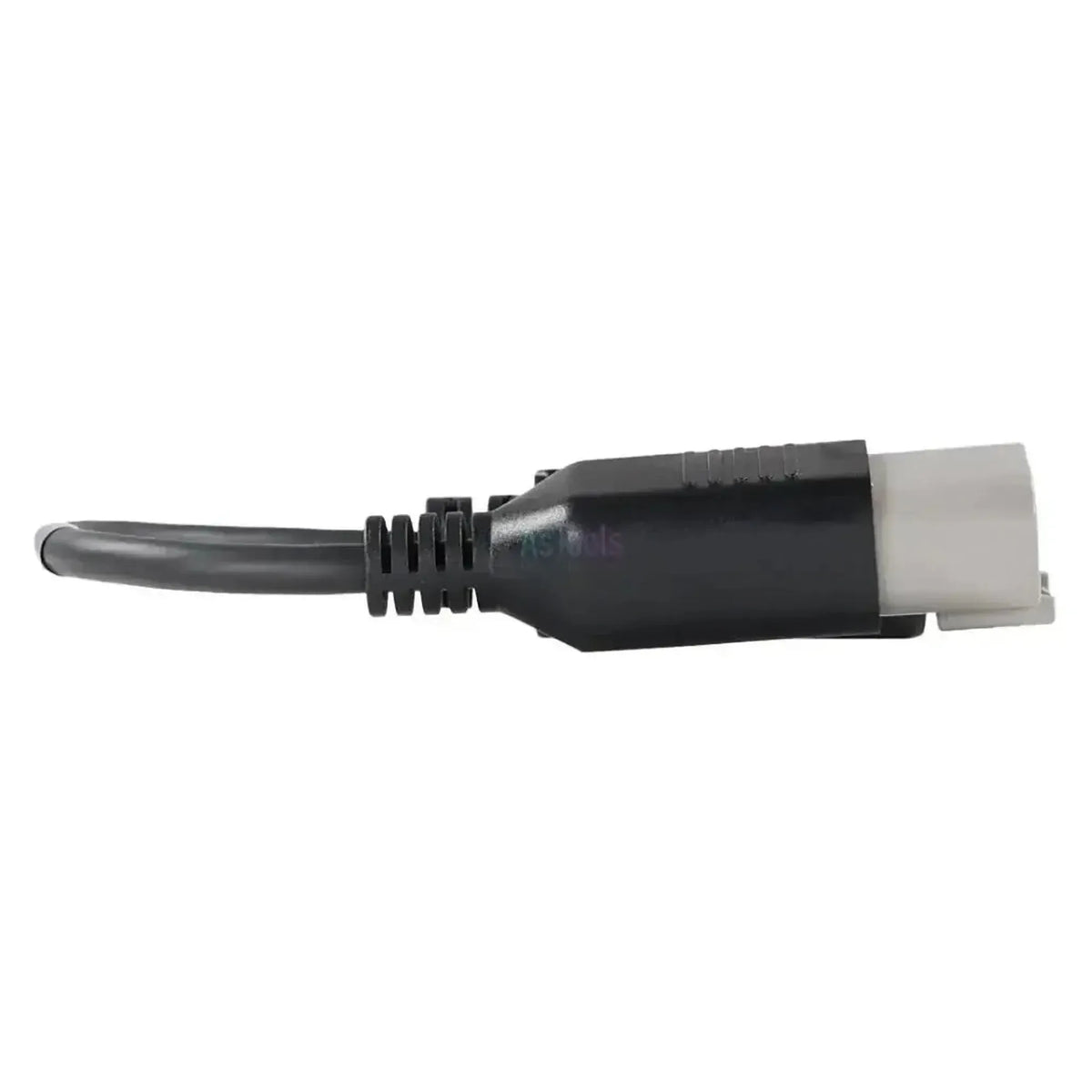

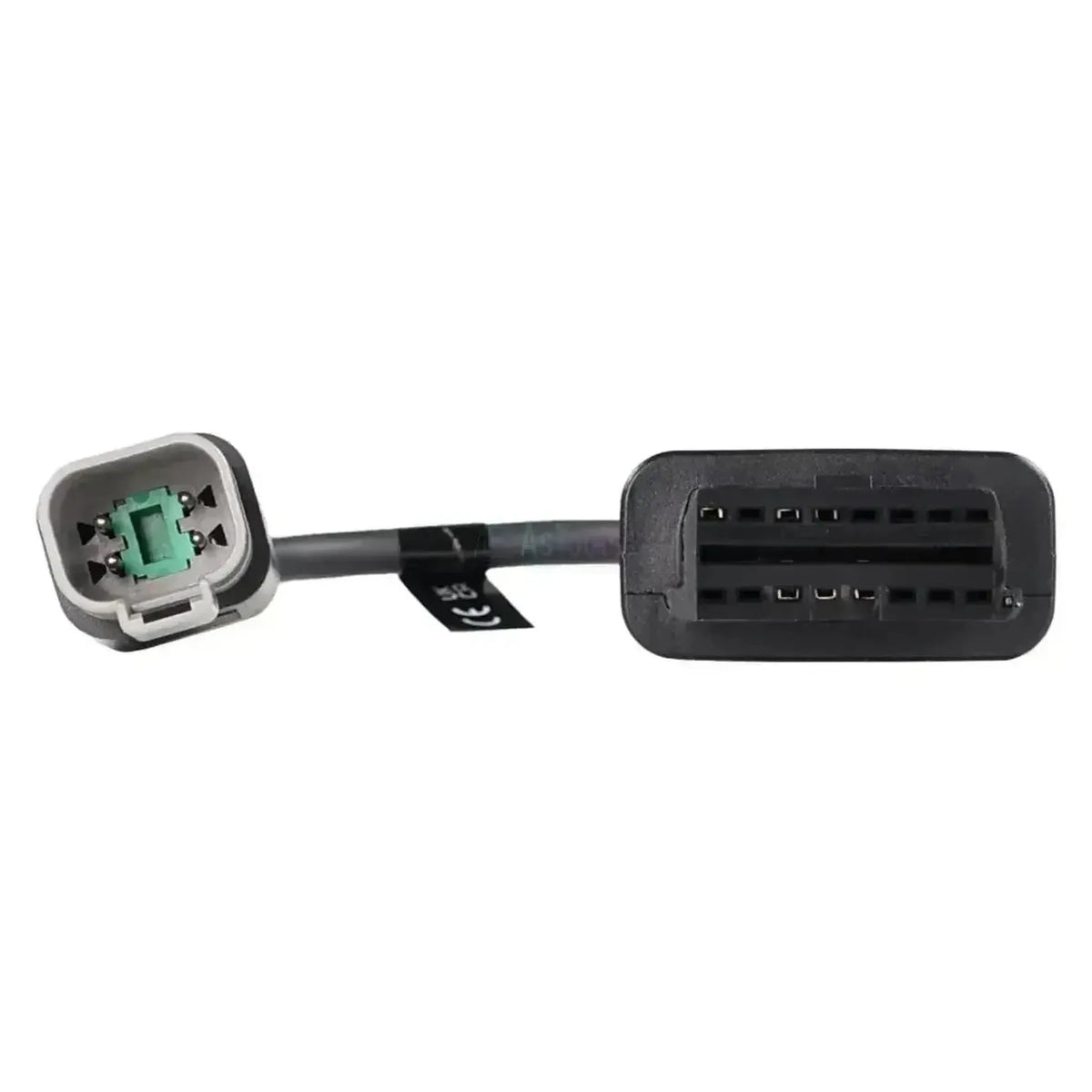

Jaltest (JDC123A) | Bendix (ABS) cavo adattatore da 4 pin OBD a 16 pin OBD2 | Rimorchio

€192,95 incl.
€159,46 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

La Jaltest JDC123A converte la presa diagnostica a 4 pin del ABS rimorchio Bendix nell'ingresso OBD2 a 16 pin del cavo diagnostico Jaltest. Il connettore va collegato all'unità di controllo Bendix sul telaio. Bendix gestisce questo ABS rimorchio tramite CAN e tramite PLC sulla linea di alimentazione; questa è la versione CAN.

Una volta stabilito il collegamento, il software Jaltest accede all'ABS rimorchio TABS A-18 e TABS MC-30 fino a TABS-6, TABS-8 e iTABS X SC, al modulo del treno stradale TRM e al controllo della pressione dei pneumatici. La copertura, in lettura, comprende codici di errore, valori di misura e dati ECU e, per una parte dei sistemi, i dati di manutenzione.

VANTAGGI

✔Copre l'intera famiglia TABS di Bendix: da TABS A-18 e TABS MC-30 fino a TABS-6, TABS-8 e iTABS X SC.
✔Oltre al sistema frenante, nella copertura rientrano anche il modulo del treno stradale TRM e il controllo della pressione dei pneumatici.
✔Per TABS-6 e Trailer-Link TPMS/TPMS 2.0 Next GEN sono disponibili anche i dati di manutenzione.
✔Determinante è l'unità Bendix sul telaio e non il costruttore del semirimorchio, quindi lo stesso cavo è compatibile con rimorchi diversi.

PUNTI DI ATTENZIONE

✕Questa è la versione CAN; le varianti PLC di TABS-6 e TABS-8 funzionano tramite la linea di alimentazione con l'adattatore JDC112A.
✕Per TABS-6 (Advanced Single-Channel, CAN) la copertura non indica alcuna funzione diagnostica.
✕La copertura, in lettura, non include: attivazione di componenti e impostazione di parametri, che non compaiono nella tabella di copertura.
✕Per questo riferimento la pagina ufficiale del prodotto non indica nessuna lunghezza e nessuna versione Link, quindi questi dati qui mancano.

Applicazioni e funzionalità

Tramite questo collegamento, con il software Jaltest si accede alle unità Bendix presenti sul semirimorchio o sul rimorchio: il controllo della frenata, il modulo del treno stradale e il controllo della pressione dei pneumatici. Ciò che si vede per ciascuna unità varia, perché i dati di manutenzione sono presenti nella copertura solo per una parte dei sistemi.

Unità di controllo accessibili

  • iTABS X SC: ABS rimorchio.
  • TABS A-18 e TABS MC-30: ABS rimorchio.
  • TABS-6: Anche Advanced (CAN) e Multi-Channel.
  • TABS-6 Standard/Premium: ABS rimorchio.
  • TABS-8: ABS rimorchio.
  • TRM: Modulo del treno stradale.
  • TPMS (Next Gen): Controllo della pressione dei pneumatici.
  • Trailer-Link TPMS: Anche TPMS 2.0 Next GEN.

Cosa si può fare

  • Codici di errore: Lettura con descrizione.
  • Valori di misura: visualizzazione dei valori attuali dei sensori.
  • Dati ECU: Dati dell'unità di controllo.
  • Manutenzione: Per TABS-6 e Trailer-Link TPMS.

Come si usa

  1. Verificare la versione: Sull'unità è presente un connettore a 4 poli?
  2. Collegamento: Inserire la JDC123A nell'unità di controllo.
  3. Collegare il Link: collegare il lato OBD2 al cavo Jaltest.
  4. Alimentazione: Verifichi che il rimorchio sia alimentato.
  5. Lettura: Selezionare Bendix e il sistema in Jaltest.

Veicoli compatibili e applicazioni

Determinante è il tipo di comunicazione, non il modello. Il cavo è adatto all'ABS rimorchio Bendix con CAN e alla relativa presa a 4 pin sull'unità di controllo. Per i rimorchi non è mai stata prescritta una presa diagnostica standardizzata, per cui questo connettore resta in uso anche sui semirimorchi più recenti.

Bendix:

  • ABS rimorchio con CAN: TABS A-18, TABS MC-30, TABS-6, TABS-8 e iTABS X SC.
  • TRM e TPMS: Modulo del treno stradale e controllo della pressione dei pneumatici.
  • ABS rimorchio con PLC: Funziona tramite la linea di alimentazione e lavora con l'adattatore JDC112A.

Delimitazione:

  • Marchio del telaio: Non determinante; il cavo segue l'unità Bendix sul telaio.
  • Anno di costruzione: Non determinante; per i rimorchi non è mai stato prescritto un connettore diagnostico standardizzato.
💡
Da sapere: La differenza non sta nel numero di pin ma nel tipo di comunicazione: la versione CAN ha una propria presa diagnostica a 4 poli sull'unità di controllo, mentre la versione PLC non ce l'ha e usa la linea di alimentazione. Se sull'unità non è presente alcun connettore separato, serve la JDC112A.

Contenuto della confezione

  • 1x Jaltest (JDC123A) | Cavo di adattamento Bendix (ABS) 4 pin OBD - 16 pin OBD2 | Rimorchio

Specifiche tecniche

Generale

La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
Jaltest
Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
Cavo adattatore
Su quali tipi di veicoli o macchine può utilizzare il cavo. Così verifica subito se è adatto ai mezzi della Sua officina.Tipi di veicolo
  • Rimorchio

Compatibilità

Con quale marca di strumento diagnostico funziona il cavo. Un cavo di una marca di solito non è compatibile con un tester di un'altra marca.Strumento diagnostico compatibile
  • Jaltest
Quale modulo Jaltest Le serve per utilizzare il cavo. Senza la licenza corretta il cavo non funziona.Modulo software Jaltest
  • CV veicoli commerciali

Connessioni

Il connettore che si inserisce nella presa diagnostica del veicolo o della macchina. Deve corrispondere esattamente.Connettore lato veicolo
OBD a 4 pin
Il connettore dal lato del Suo strumento diagnostico o dell'interfaccia. Di solito un connettore OBD2 a 16 pin.Connettore lato strumento
16-pins OBD2
Attraverso quali linee dati il cavo trasmette i segnali. Veicolo e tester devono usare lo stesso metodo di comunicazione.Comunicazione
  • CAN-bus

Funzioni diagnostiche

Visualizza i valori misurati dai sensori in tempo reale con il veicolo in funzione. Utile per individuare i guasti.Visualizzazione dati live

Dimensioni e peso

Centraline
ABS rimorchio Bendix, TRM e controllo della pressione dei pneumatici
Numero di riferimento
JDC123A

Altre specifiche

Applicazione
ABS rimorchio Bendix con comunicazione CAN
Possibile in aggiunta
Modulo Bendix ACOM per le funzionalità Bendix aggiuntive
