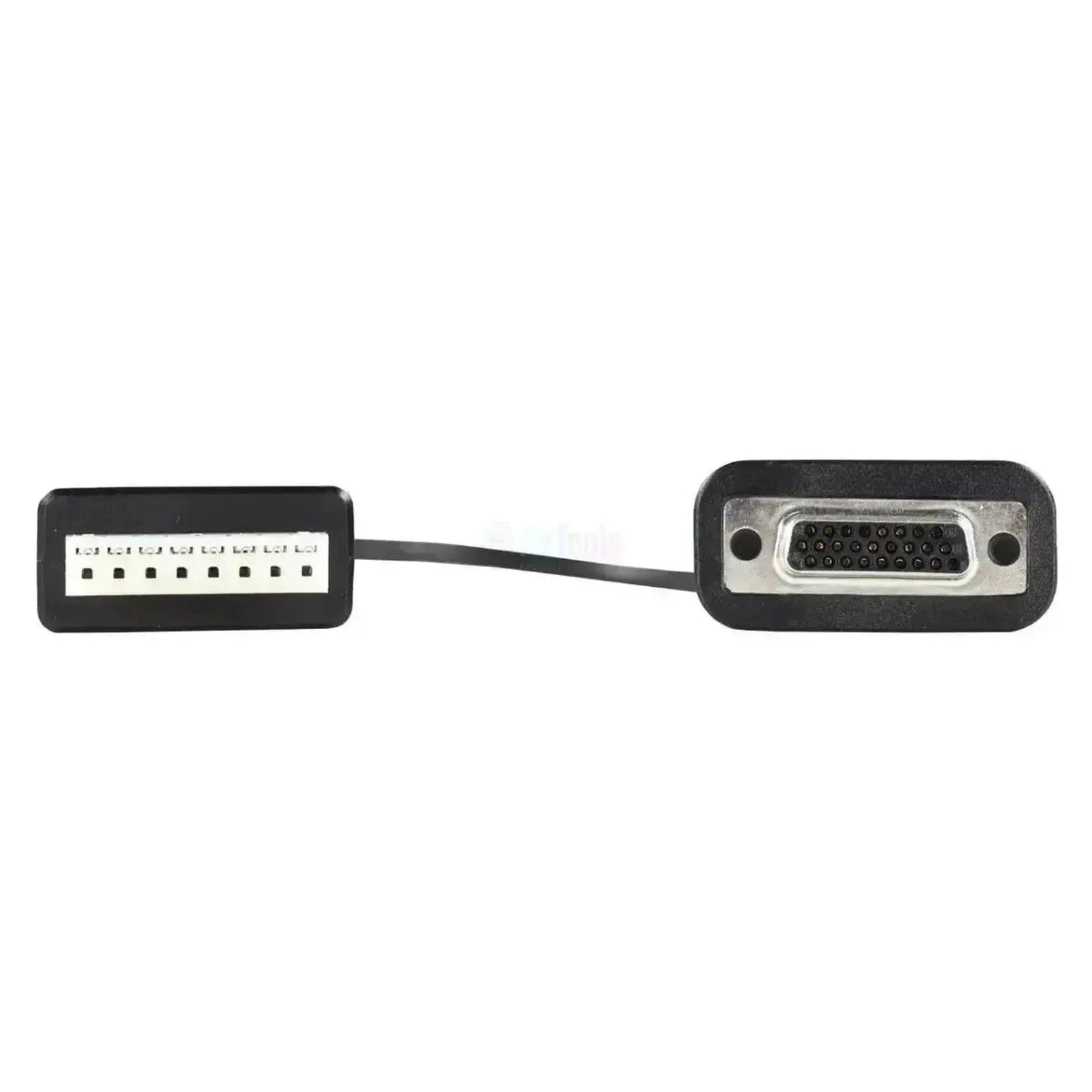

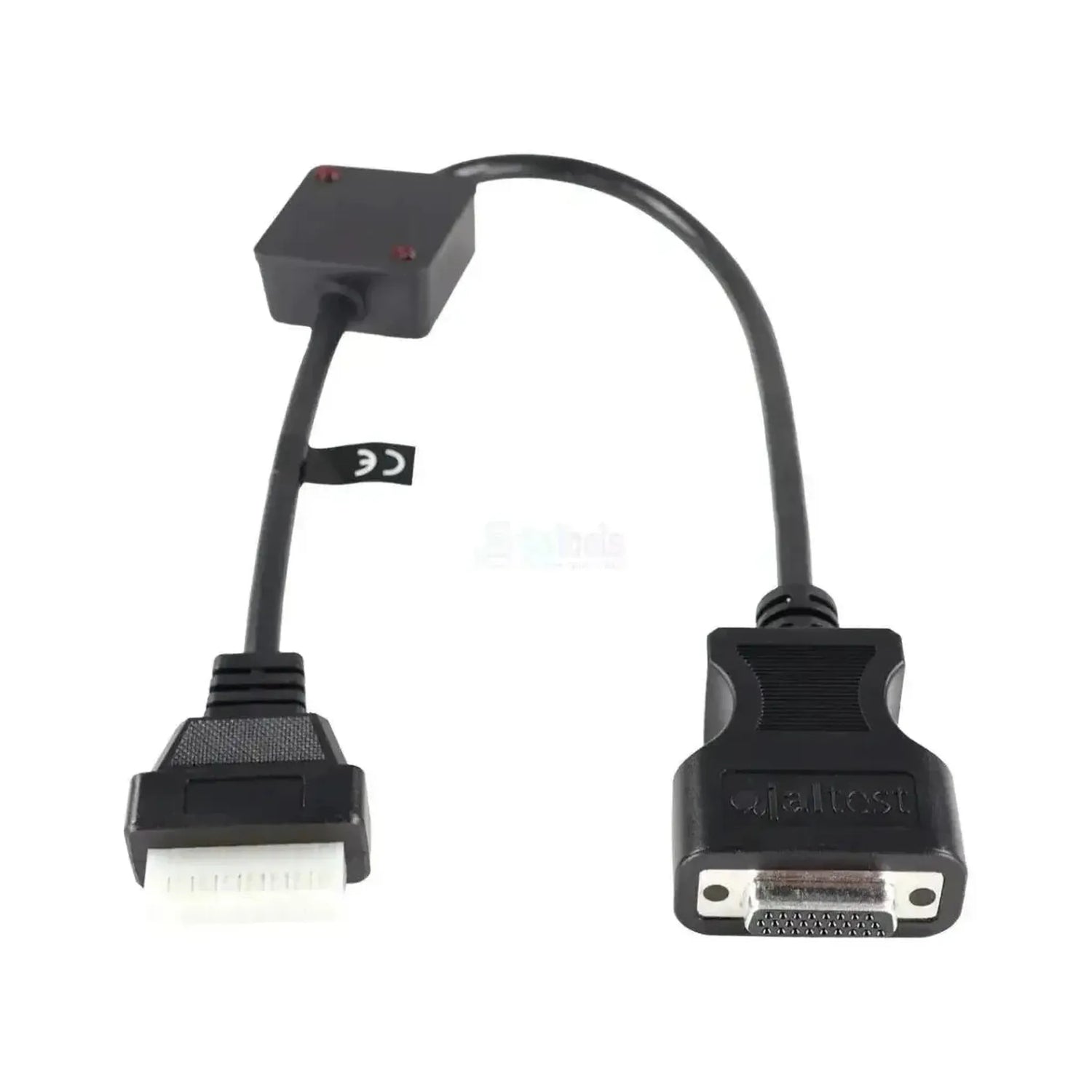

Il Jaltest JDC564.9 è il cavo diagnostico per il connettore a 8 pin dei moduli di potenza Zapi negli carrelli elevatori e nei transpallet elettrici. Sul lato macchina è presente una spina rettangolare piatta con un zoccolo pin bianco e otto posizioni pin in fila; tale connettore appartiene al controllore stesso e si trova solitamente nel vano elettrico del mezzo. Sul lato interfaccia il cavo non termina con OBD2 bensì con un DB26 a 26 pin, che si collega direttamente al cavo principale dell'interfaccia. Il cavo misura 51 cm.
Sceglierete questo cavo in base al controllore installato sulla macchina, non in base al marchio del carrello elevatore: Zapi non è un costruttore di mezzi ma un produttore di controllori di trazione, che fornisce i propri moduli di potenza a diversi costruttori di macchine. Una volta stabilita la connessione, il software Jaltest legge l'elettronica che comanda i motori di marcia e di sollevamento. Jaltest inserisce questi controllori come moduli di potenza nella copertura, con le versioni TPM, TPMM e TPMS, in parte su CAN e in parte su RS232. Su tutte le versioni sono disponibili codici di errore, valori di misurazione e parametri; solo nella versione RS232 è incluso il monitoraggio dati in tempo reale. Il cavo rientra in Jaltest MHE.
VANTAGGI
ASPETTI DA CONSIDERARE
Applicazioni e funzionalità
Tramite questa connessione accedete con il software Jaltest al modulo di potenza Zapi della macchina. La versione presente varia in base al controllore e al protocollo di comunicazione. Le seguenti unità provengono dalla copertura Jaltest MHE per Zapi.
Unità di controllo accessibili
- Zapi TPM (RS232), modulo di potenza: La versione seriale, con il set di funzioni più completo nella copertura Zapi.
- Zapi TPM (CAN), modulo di potenza: Lo stesso modulo di potenza con comunicazione CAN.
- Zapi TPMM (CAN), modulo di potenza: La versione TPMM del modulo di potenza.
- Zapi TPMS (CAN), modulo di potenza: La versione TPMS del modulo di potenza.
Operazioni disponibili
- Lettura e cancellazione dei codici di errore: Leggere la memoria di errore del modulo di potenza e svuotarla dopo la riparazione.
- Visualizzazione dei valori di misurazione: Controllare i valori attuali dei sensori e degli ingressi del controllore.
- Impostazione dei parametri: Leggere e modificare la configurazione del controllore.
- Monitoraggio dati in tempo reale: Con Zapi TPM (RS232) Jaltest visualizza inoltre i valori di sistema durante il funzionamento.
Veicoli e applicazioni compatibili
Ciò che conta è il controllore, non la marca della macchina. Questo cavo appartiene ai moduli di potenza Zapi con il connettore a 8 pin negli apparecchi di movimentazione interno ad alimentazione elettrica. Lo zoccolo pin bianco con otto posizioni pin in fila è visibile sul controllore stesso; la targhetta del carrello elevatore non fornisce alcuna informazione al riguardo.
Applicazione (delimitazione):
- Carrelli elevatori elettrici, transpallet e sistemi di picking: con un modulo di potenza Zapi
- Marca della macchina non determinante: Zapi fornisce l'elettronica di potenza a diversi costruttori di macchine
- Anno di costruzione non determinante: per il movimentamento interno non è mai stato previsto uno standard di connettore diagnostico
Contenuto della confezione
- 1x Jaltest (JDC564.9) | Zapi 8-pins OBD - 26-pins DB26 Verloopkabel | Hef- en hijswerktuigen
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Marca | Jaltest (Cojali) |
| Numero di riferimento | JDC564.9 |
| Tipo | Cavo adattatore |
| Applicazione | Moduli di potenza Zapi (TPM, TPMM, TPMS) |
| Lunghezza | 51 cm |
| Interfaccia | Jaltest Link V9 |
| Connettore lato macchina | OBD a 8 pin, rettangolare con connettore bianco |
| Connettore lato interfaccia | DB26 a 26 pin |
| Unità di controllo | Zapi TPM (RS232 e CAN), Zapi TPMM (CAN) e Zapi TPMS (CAN) |
| Categoria | Macchine di sollevamento e movimentazione |
| Modulo Jaltest | Jaltest MHE |
