Jaltest  |  SKU: 70002022

Jaltest (70002022) | Set cavi adattatori MHE Carrelli elevatori (4 cavi) | Sollevamento e movimentazione

€674,95 incl.
€557,81 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

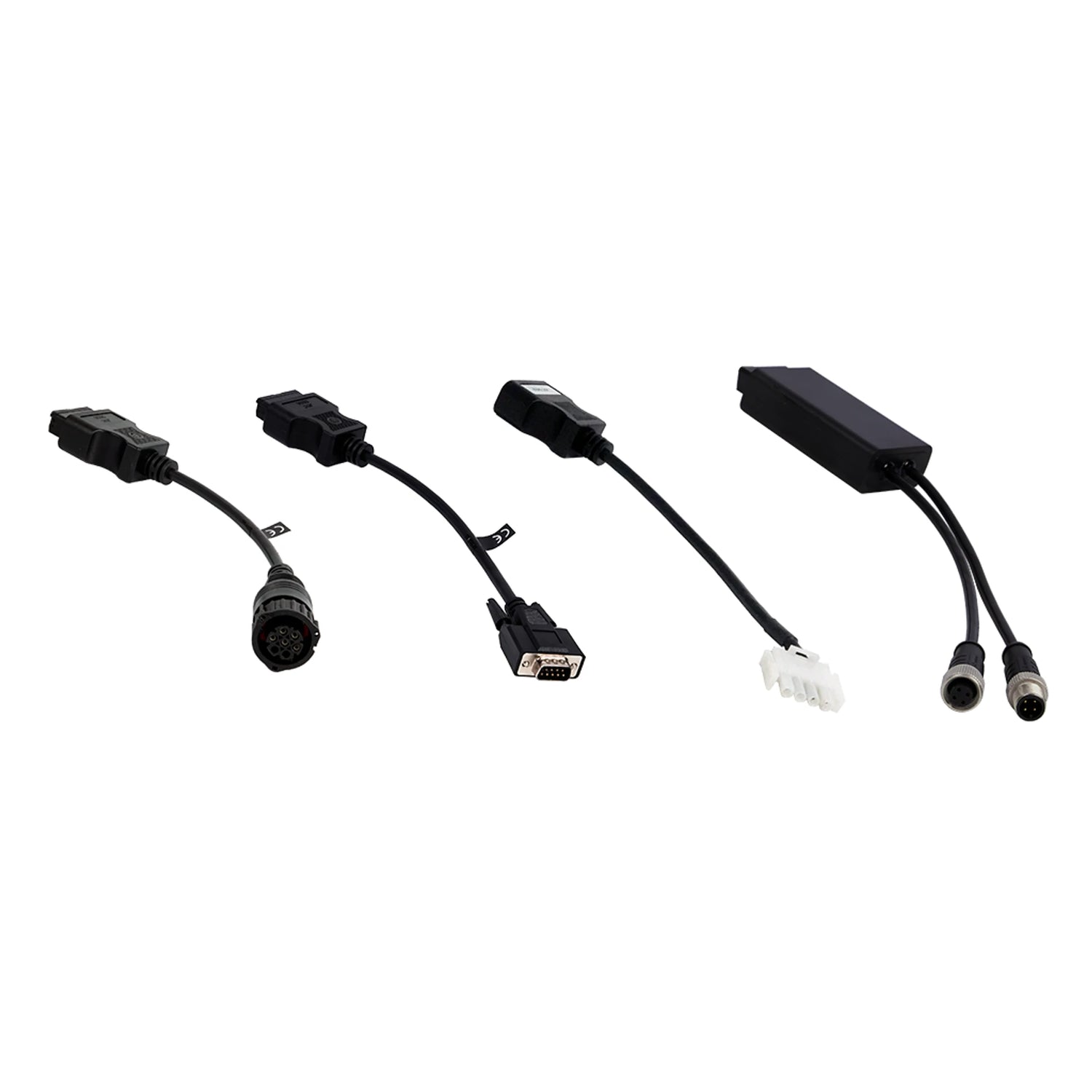

Il set di cavi adattatori Jaltest MHE per carrelli elevatori (70002022) comprende quattro cavi che collegano la presa diagnostica proprietaria di un carrello elevatore a forche al suo cavo diagnostico Jaltest. Il set copre Linde, Jungheinrich e Still, oltre alla presa di JLG e Haulotte.

Ogni marchio di carrello elevatore utilizza una propria presa diagnostica: la 7 pin di Linde, la Sub-D a 9 pin di Jungheinrich e la doppia 4 pin di Still. Il JDC549.9 è destinato alle piattaforme aeree di JLG e Haulotte ed è l'unico che termina con il connettore DB26 a 26 pin. I cavi rientrano in Jaltest MHE.

PUNTI DI FORZA

✔Quattro cavi che insieme servono Linde, Jungheinrich e Still.

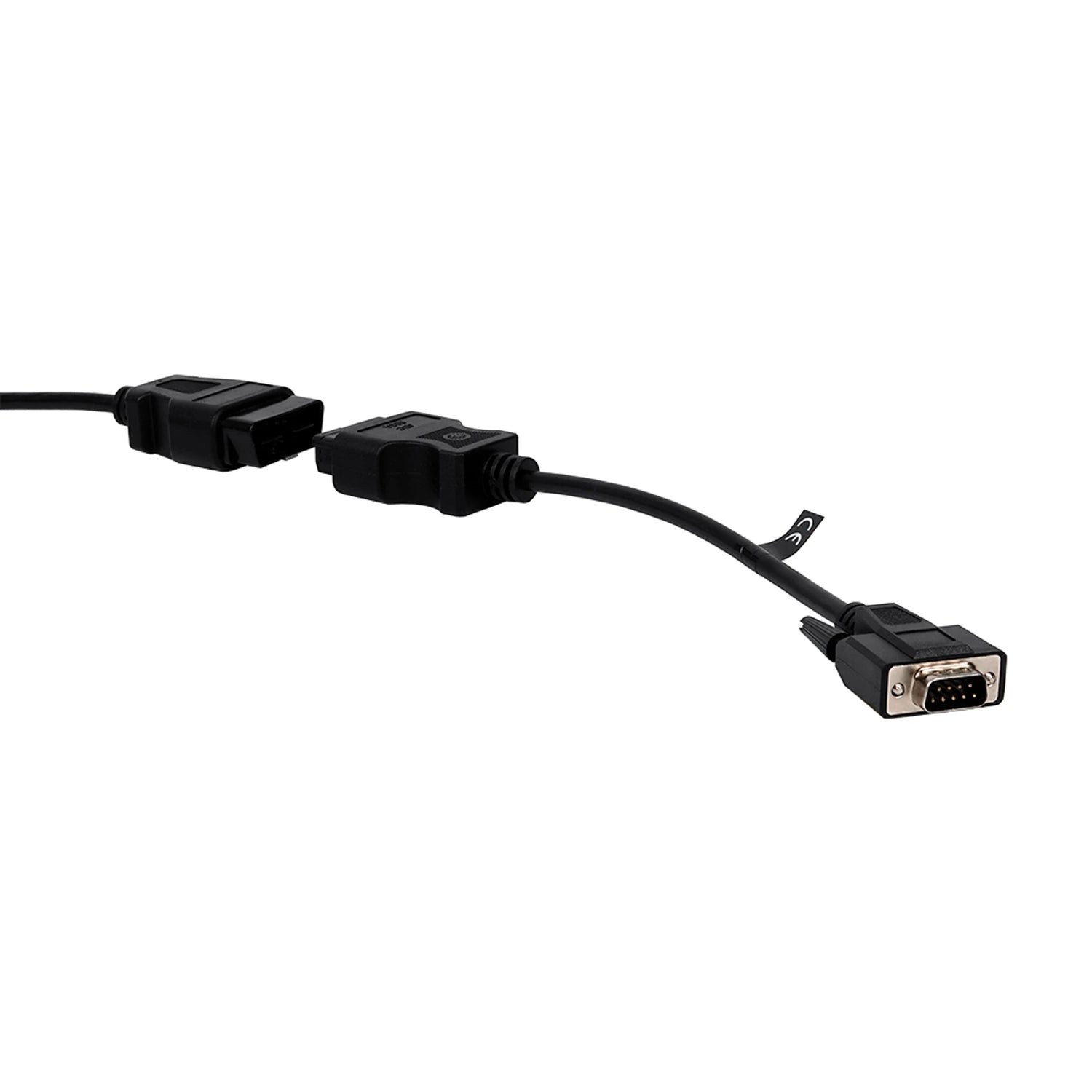

✔Il JDC553A serve la presa Sub-D a 9 pin dei carrelli elevatori e dei carrelli di magazzino Jungheinrich.

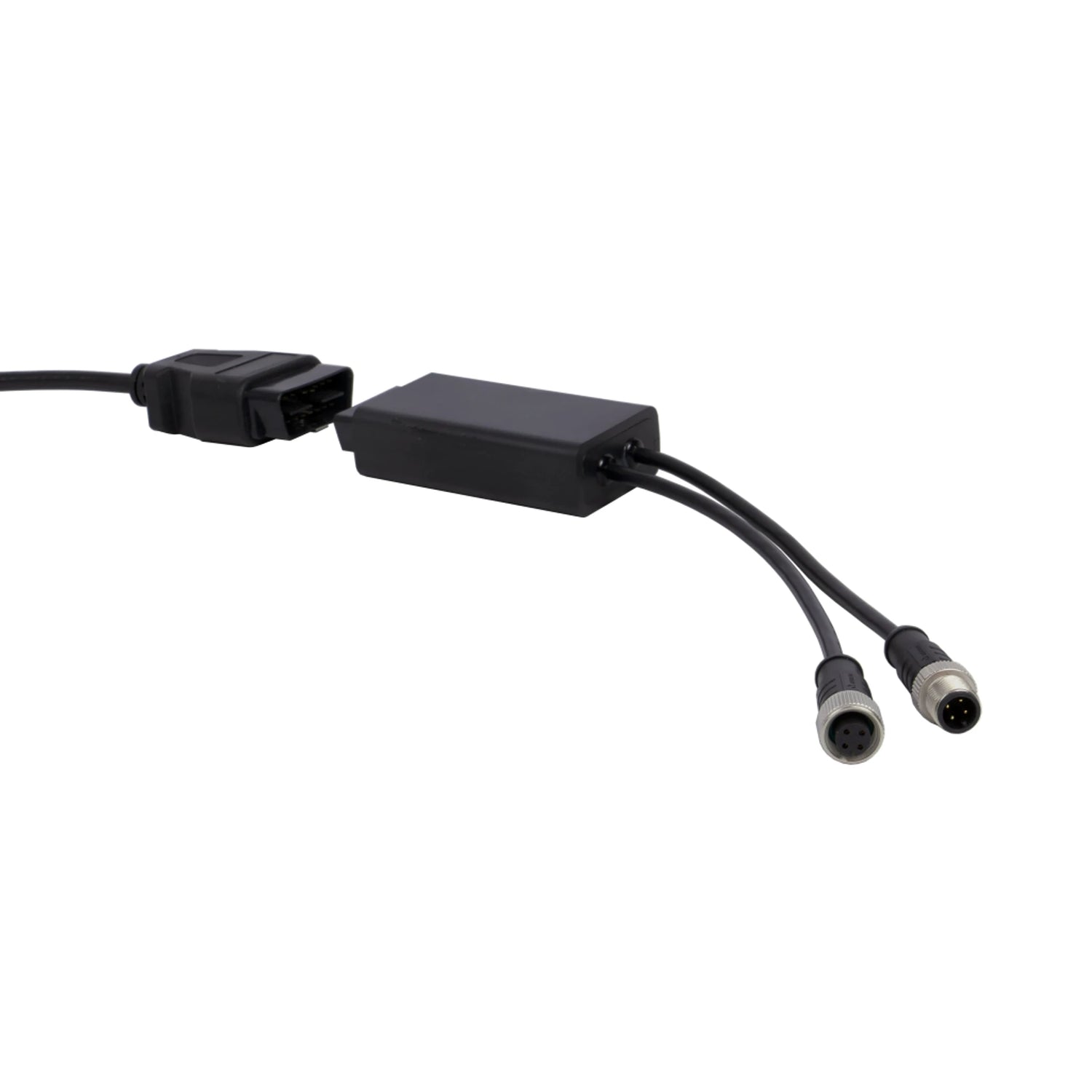

✔Il JDC555A presenta dal lato macchina due prese a 4 pin, in modo da coprire entrambe le varianti Still.
✔Lo JDC549.9 si collega al Jaltest Link con il suo DB26 a 26 pin direttamente, senza cavo intermedio.

PUNTI DI ATTENZIONE

✕Il JDC549.9 è la presa di JLG e Haulotte, due costruttori di piattaforme aeree. Per un carrello elevatore non va usato.
✕Linde ha due prese. Nel set è inclusa solo quella a 7 pin; per quella a 4 pin serve il cavo separato JDC554A.
✕Hyster, Yale, Toyota e Crown dispongono di cavi proprietari non inclusi in questo set.
✕La movimentazione interna presenta decine di prese proprietarie. Prima di ordinare, controlli sul carrello stesso quale connettore è installato.

Applicazioni e funzionalità

Ogni cavo di questo set converte una presa diagnostica proprietaria nella presa standard del Jaltest Link. Le funzioni disponibili successivamente dipendono dal software Jaltest e dalla tabella di copertura per quel carrello elevatore. Nei carrelli elettrici il controllo si trova nel sistema di trazione e nell'impianto di sollevamento, invece che in un motore a combustione.

Contenuto del set

  • JDC549.9: JLG e Haulotte, da 4 pin a DB26.
  • JDC552A: Linde, tondo a 7 pin.
  • JDC553A: Jungheinrich, Sub-D a 9 pin.
  • JDC555A: Still, doppio 4 pin.

Cosa può fare

  • Codici di errore: Lettura e cancellazione dopo la riparazione.
  • Valori di misura: In tempo reale, in cifre e grafico.
  • Componenti: Attuazione, dove la copertura lo consente.
  • Impostazioni: Configurazione e manutenzione.

Come si utilizza

  1. Verificare il connettore: Controlli sul carrello quale presa è installata.
  2. Scegliere il cavo: Utilizzi il cavo compatibile con quel connettore.
  3. Collegamento: Al cavo diagnostico Jaltest; il JDC549.9 direttamente al Link.
  4. Avvio del software: Apra Jaltest sul PC e colleghi il Link.
  5. Lettura: Selezioni marca e sistema nel software.

Veicoli e applicazioni compatibili

Determinante è la marca del carrello elevatore. A differenza dei motori, che vengono installati come azionamento separato, la presa diagnostica di un carrello elevatore è legata al costruttore della macchina.

Carrelli elevatori e carrelli di magazzino:

  • Linde: Con la presa a 7 pin.
  • Jungheinrich: Con la presa Sub-D a 9 pin.
  • Still: Con la doppia presa a 4 pin.

Piattaforme aeree e piattaforme a forbice:

  • JLG e Haulotte: Con la presa a 4 pin.
💡
Utile sapere: Nella movimentazione interna il connettore diagnostico appartiene al costruttore della macchina e non al motore. La targhetta identificativa sul carrello indica marca e serie. Verifichi sulla macchina stessa quale presa è installata prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC549.9) | Cavo adattatore JLG/Haulotte da 4 poli OBD – DB26 da 26 poli | Sollevatori e attrezzature di sollevamento
  • 1x Jaltest (JDC552A) | Cavo adattatore Linde 7 pin OBD – 16 pin OBD2 | Sollevatori e attrezzature di sollevamento
  • 1x Jaltest (JDC553A) | Cavo adattatore Jungheinrich 9 pin SUBD - 16 pin OBD2 | Sollevatori e attrezzature di sollevamento
  • 1x Jaltest (JDC555A) | Still 4+4 pin OBD - 16 pin OBD2 Cavo adattatore | Sollevatori e attrezzature di sollevamento

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
Cavo adattatore
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • MHE trasporto interno
Il tipo di veicoli o macchine a cui il cavo è destinato. Così potrà verificare rapidamente se è adatto ai veicoli della Sua officina.Tipi di veicolo
  • Macchina di sollevamento

Collegamenti

La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
  • Jaltest Link V8.1
  • Jaltest Link V9

Utilizzo

Numero di riferimento
70.002.022

Altre specifiche

Tipo
Set di cavi adattatori
Numero di cavi
4 stuks
Contenuto
JDC549.9, JDC552A, JDC553A e JDC555A
Applicazione
Connettori diagnostici proprietari su carrelli elevatori
Interfaccia
Jaltest Link V8.1 e V9; il JDC549.9 si collega su DB26 a 26 pin
