Jaltest  |  SKU: JDC539A

Jaltest (JDC539A) | Cavo adattatore Bobcat 6+6 pin OBD - 16 pin OBD2 | Motore a combustione interna

€279,95 incl.
€231,36 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

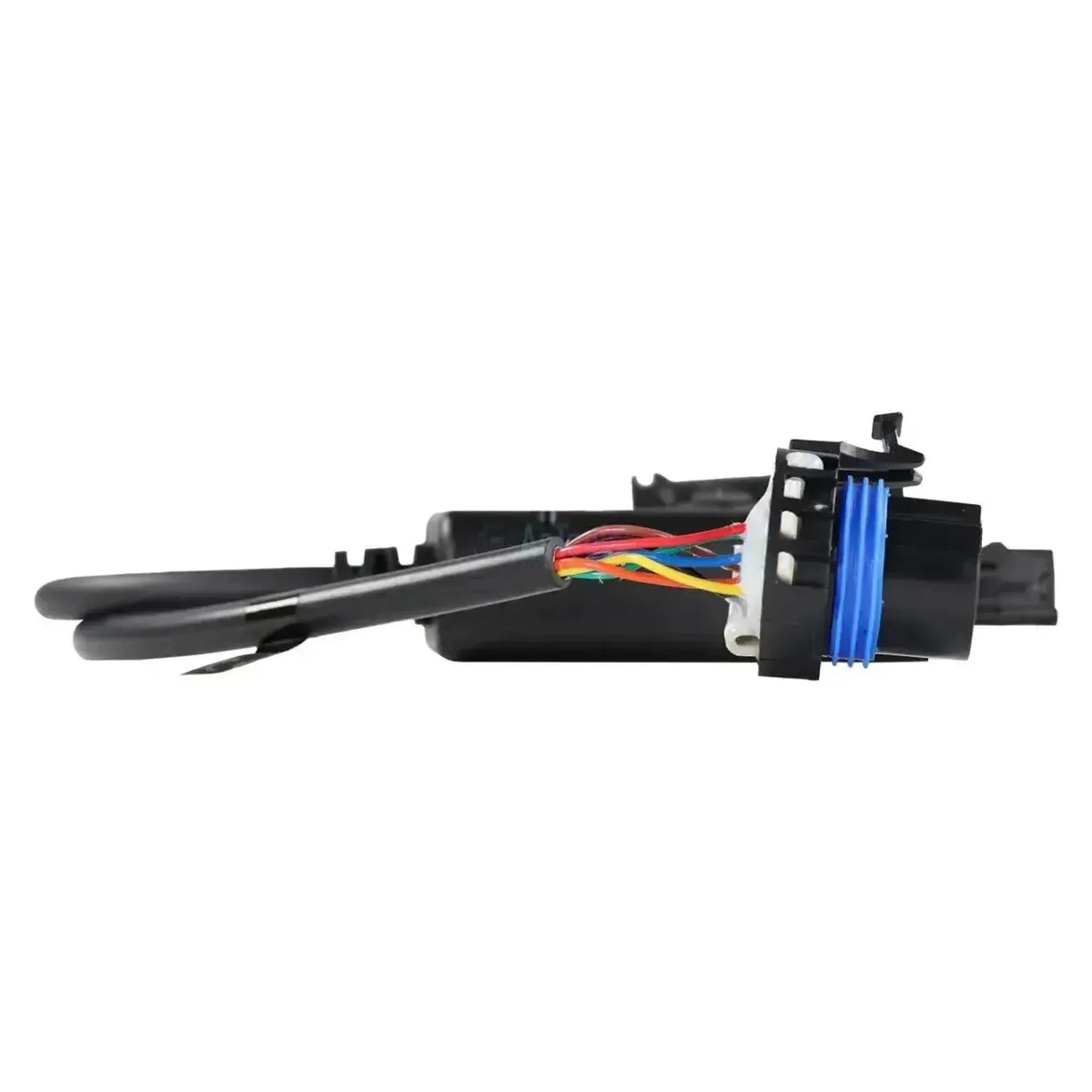

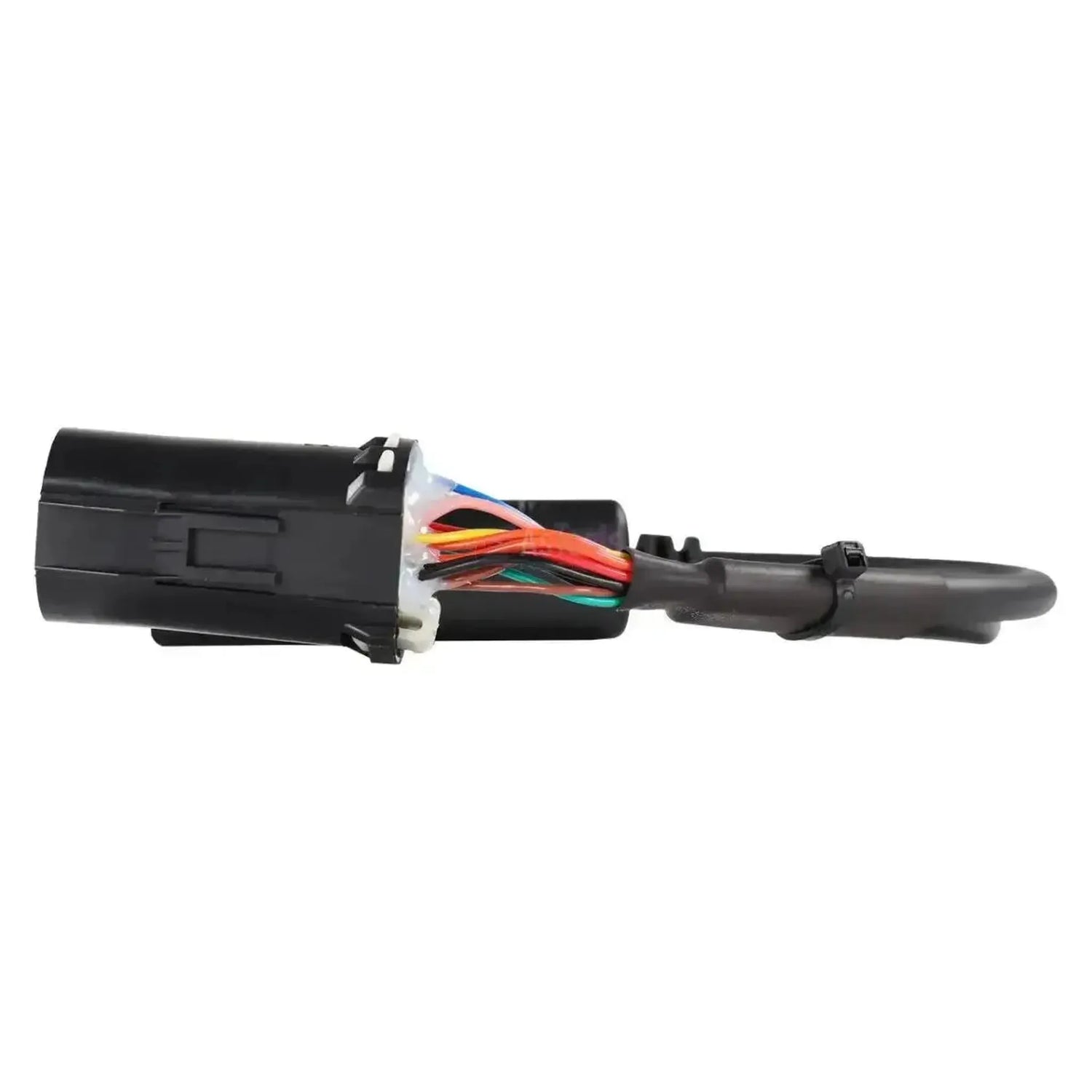

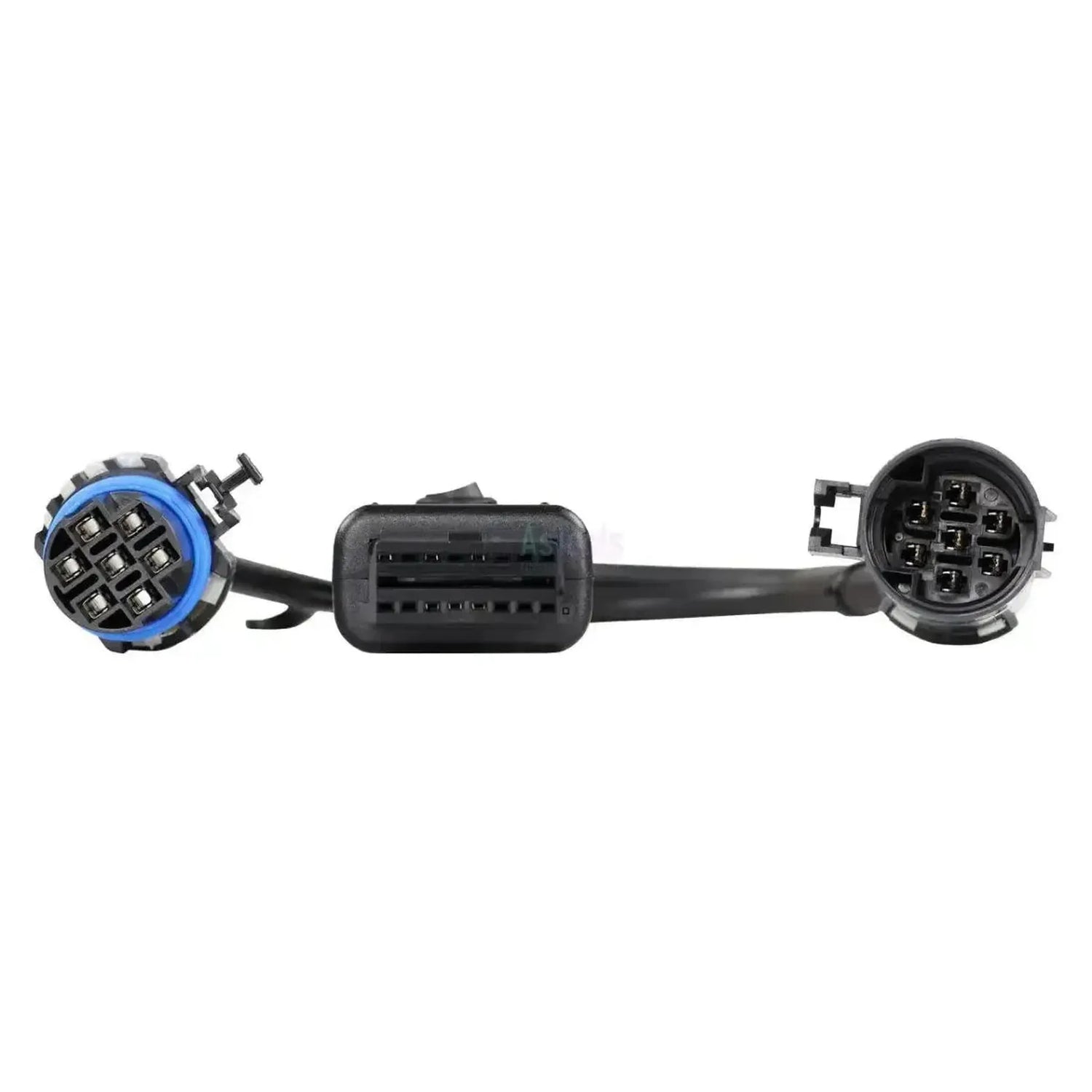

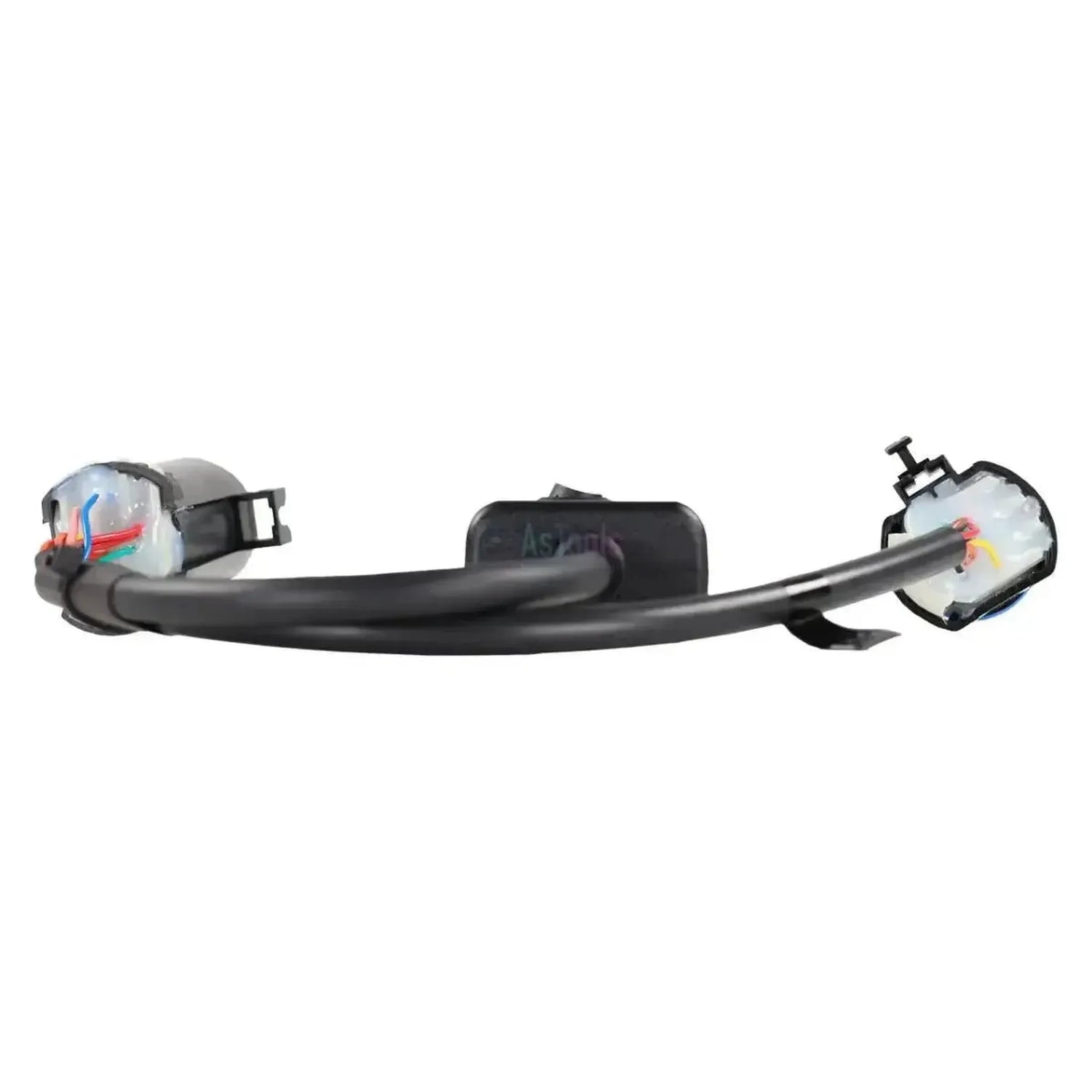

Il Jaltest JDC539A collega i compatti Bobcat alla vostra apparecchiatura Jaltest e si divide lato macchina in due connettori rotondi. Il primo ramo presenta boccole di contatto dietro un'evidente guarnizione blu; il secondo ramo è il suo equivalente, con pin in una ghiera nera liscia. Lato interfaccia il cavo termina in OBD2 a 16 pin e misura 38,5-41,5 cm.

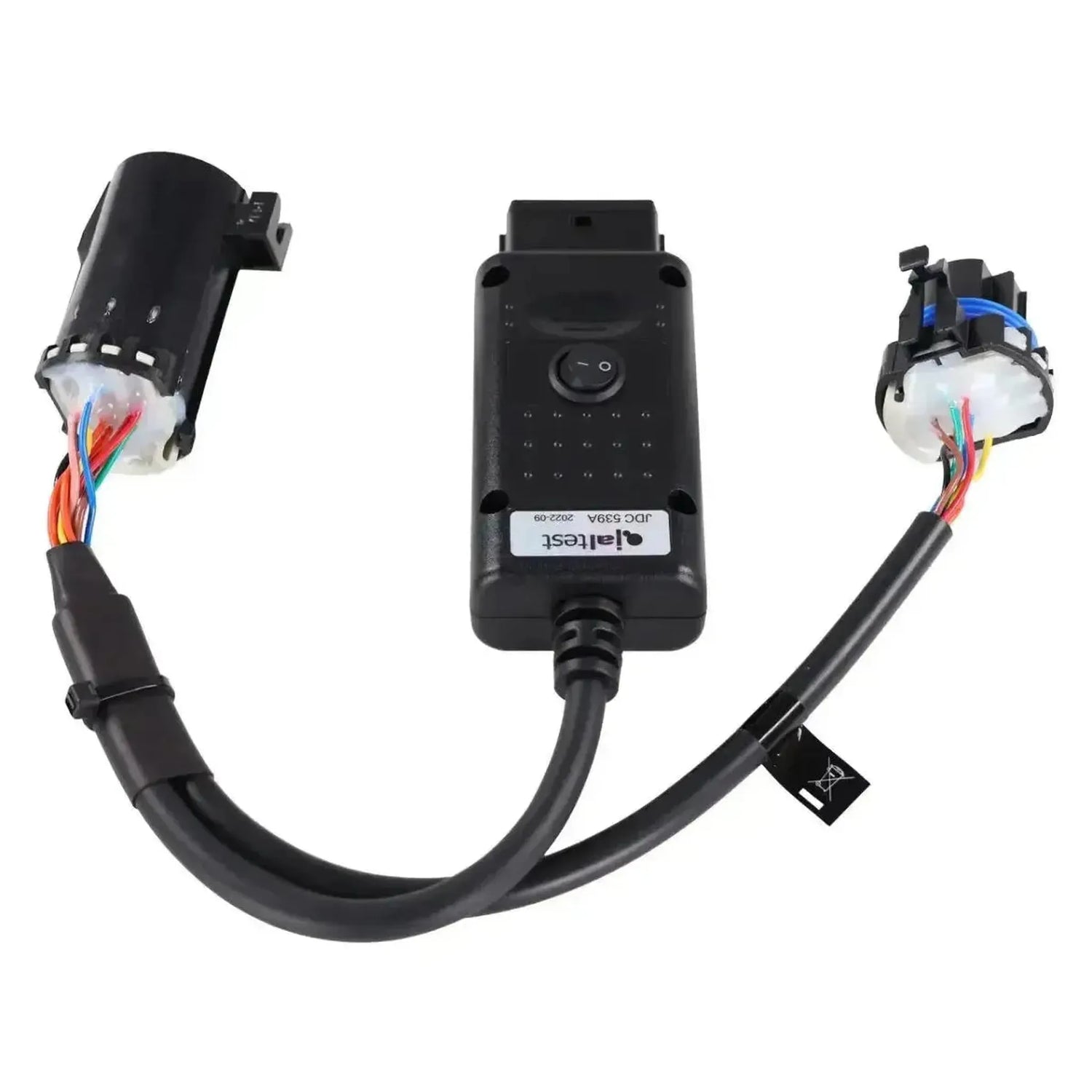

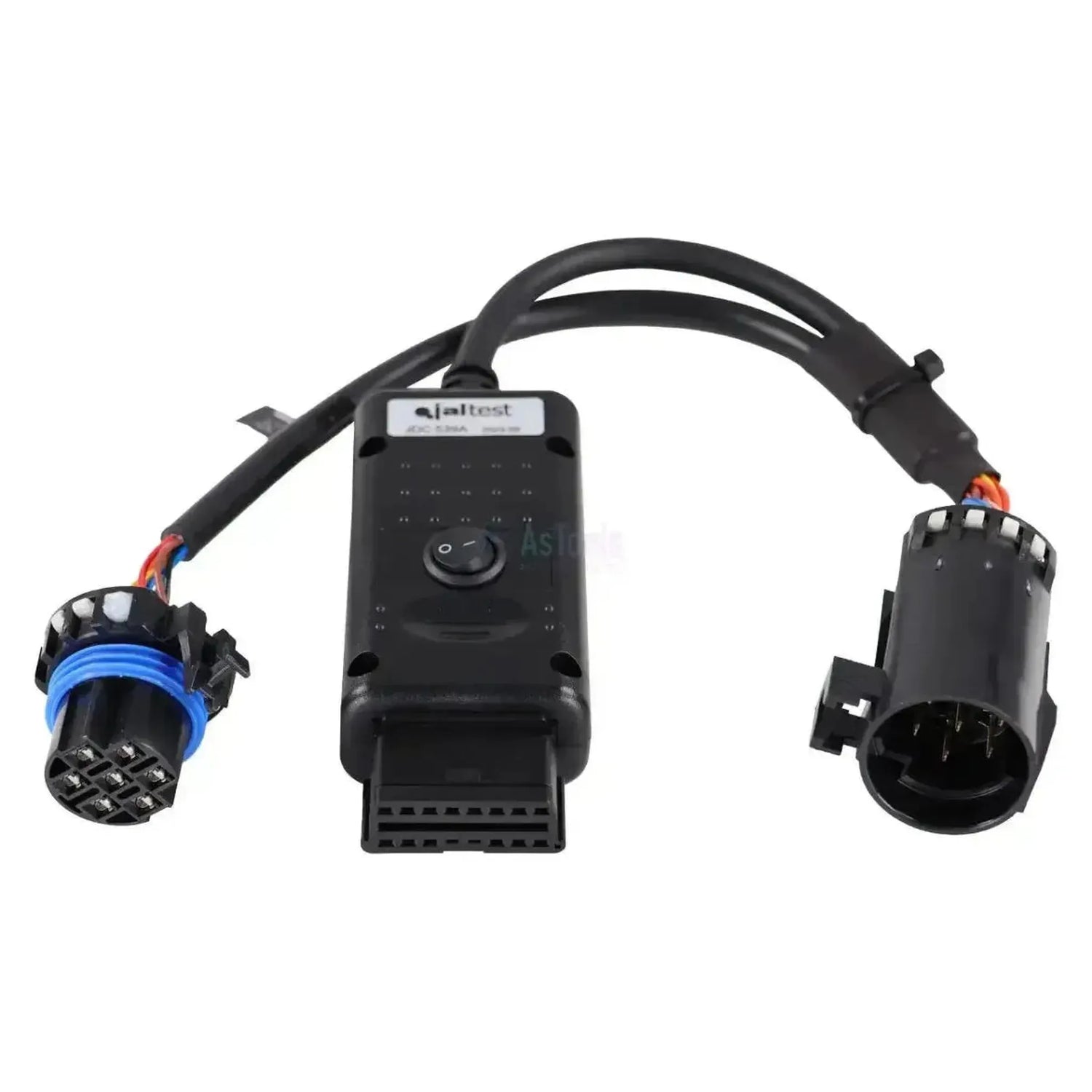

A metà lunghezza si trova un adattatore nero con uno selettore a due posizioni, contrassegnate O e I. Da lì il software Jaltest raggiunge il computer di bordo GATEWAY, i moduli elettronici ACS e SJC, l'azionamento DRIVE, il controllo dell'impianto oleodinamico AUX, i controllori motore DL02 e DM02 e il E-CDIS Kubota, il controllo del post-trattamento DCU e il cruscotto LHP. Su quest'ultimo rimangono disponibili solo i valori misurati e i dati ECU; i codici guasto non sono compresi nella copertura. Il cavo rientra in Jaltest OHW.

VANTAGGI

✔Due connettori rotondi in un unico cavo: I sistemi della macchina e il controllo motore sono entrambi raggiungibili.
✔Raggiunge il computer di bordo GATEWAY, l'azionamento DRIVE e il controllo dell'impianto oleodinamico AUX dei carrelli laterali.
✔Funziona sia sui controllori motore proprietari DL02 e DM02 sia sul E-CDIS Kubota, dove sono incluse anche azioni supplementari nella copertura.
✔Nessun limite di anno di costruzione: Per i compatti non è mai stata prescritta una presa diagnostica standardizzata, quindi questa configurazione si trova anche su Bobcat più recenti.

ASPETTI DA CONSIDERARE

✕Il cruscotto LHP non fornisce codici guasto; rimangono disponibili solo i valori misurati e i dati ECU.
✕Il DCU del post-trattamento dei gas di scarico è presente solo sulle macchine equipaggiate, come i mini escavatori.
✕L'adattatore dispone di uno selettore a due posizioni; se non si stabilisce la connessione, invertire la posizione.
✕Solo per il connettore Bobcat doppio 6+6-pin; altri costruttori utilizzano connettori diversi.

Applicazioni e funzionalità

Attraverso il connettore doppio, il software Jaltest accede sia ai sistemi della macchina sia al controllo motore del Bobcat. Le unità presenti variano per serie e configurazione. L'elenco seguente proviene dalla copertura Bobcat, con le funzioni disponibili per ciascuna unità.

Unità di controllo raggiungibili

  • GATEWAY, computer centrale della macchina: Il computer principale del carrello laterale e del cingolato.
  • ACS e SJC, moduli elettronici: I controllori per il comando e la gestione del joystick.
  • DRIVE, azionamento: L'unità di controllo dell'azionamento di marcia.
  • AUX, impianto oleodinamico supplementare: Il controllo dell'impianto idraulico supplementare per gli attacchi.
  • DL02 (CAN) e DM02 (CAN), controllori motore: I controllori motore di Bobcat.
  • E-CDIS Kubota, controllo diesel elettronico con iniezione common rail: Il controllo motore dei motori Kubota, con azioni supplementari incluse nella copertura.
  • DCU, post-trattamento gas di scarico: Il controllo del sistema di post-trattamento sulle macchine equipaggiate.
  • LHP, cruscotto: Il pannello dal quale leggere i valori misurati e i dati ECU.

Cosa è possibile fare

  • Leggere e cancellare i codici guasto: Leggere la memoria dei guasti dell'unità di controllo con la descrizione del malfunzionamento.
  • Visualizzare i valori misurati: I valori attuali dei sensori collegati, in forma numerica e grafica.
  • Consultare la manutenzione: Gli intervalli di manutenzione e i lavori eseguiti sulla macchina, con rapporto di assistenza.
  • Eseguire azioni supplementari: Le procedure aggiuntive per unità di controllo. Su queste macchine disponibili sul E-CDIS Kubota.

Veicoli e applicazioni compatibili

Il connettore è determinante, non il modello. Questo cavo si adatta a qualsiasi Bobcat compatto con il connettore doppio 6+6-pin, riconoscibile dalla guarnizione blu su una metà. Per i compatti non è mai stato introdotto un obbligo OBD, pertanto l'anno di costruzione qui conta poco; verificare il connettore sulla macchina prima di ordinare. Le seguenti serie rientrano nella copertura Bobcat.

Bobcat:

  • Serie S500 (carrello laterale)
  • Serie S600 (carrello laterale)
  • Serie S700 (carrello laterale)
  • Serie T500 (carrello cingolato)
  • Serie T600 (carrello cingolato)
  • Serie T700 (carrello cingolato)
  • Serie E50 (mini escavatore)
  • Serie E85 (mini escavatore)
💡
Utile sapere: I due connettori rotondi si trovano affiancati nella macchina e la posizione esatta varia a seconda del modello. Nel connettore intermedio è presente un interruttore a due posizioni; se un modulo di controllo rimane inattivo, azionatelo. Verificate direttamente sulla macchina quali connessioni sono presenti prima di effettuare l'ordine.

Contenuto della confezione

  • 1x Jaltest (JDC539A) | Cavo adattatore Bobcat 6+6-pin OBD - OBD2 16-pin | Motore a combustione interna

Specifiche tecniche

Specifica Descrizione
Marca Jaltest (Cojali)
Numero di riferimento JDC539A
Tipologia Cavo adattatore
Applicazione Bobcat caricatori compatti, caricatori cingolati e mini escavatori
Lunghezza 38,5 fino a 41,5 cm
Interfaccia Jaltest Link V8.1 e V9
Connessione lato macchina OBD 6+6-pin (due connettori rotondi: uno con boccole di contatto e anello di tenuta blu, uno con spinotti)
Connessione lato interfaccia OBD2 16-pin
Moduli di controllo GATEWAY, ACS, SJC, DRIVE, AUX, DL02, DM02, E-CDIS Kubota, DCU e LHP
Segmento Motore a combustione interna
Modulo Jaltest Jaltest OHW (macchinari da costruzione e movimento terra)
