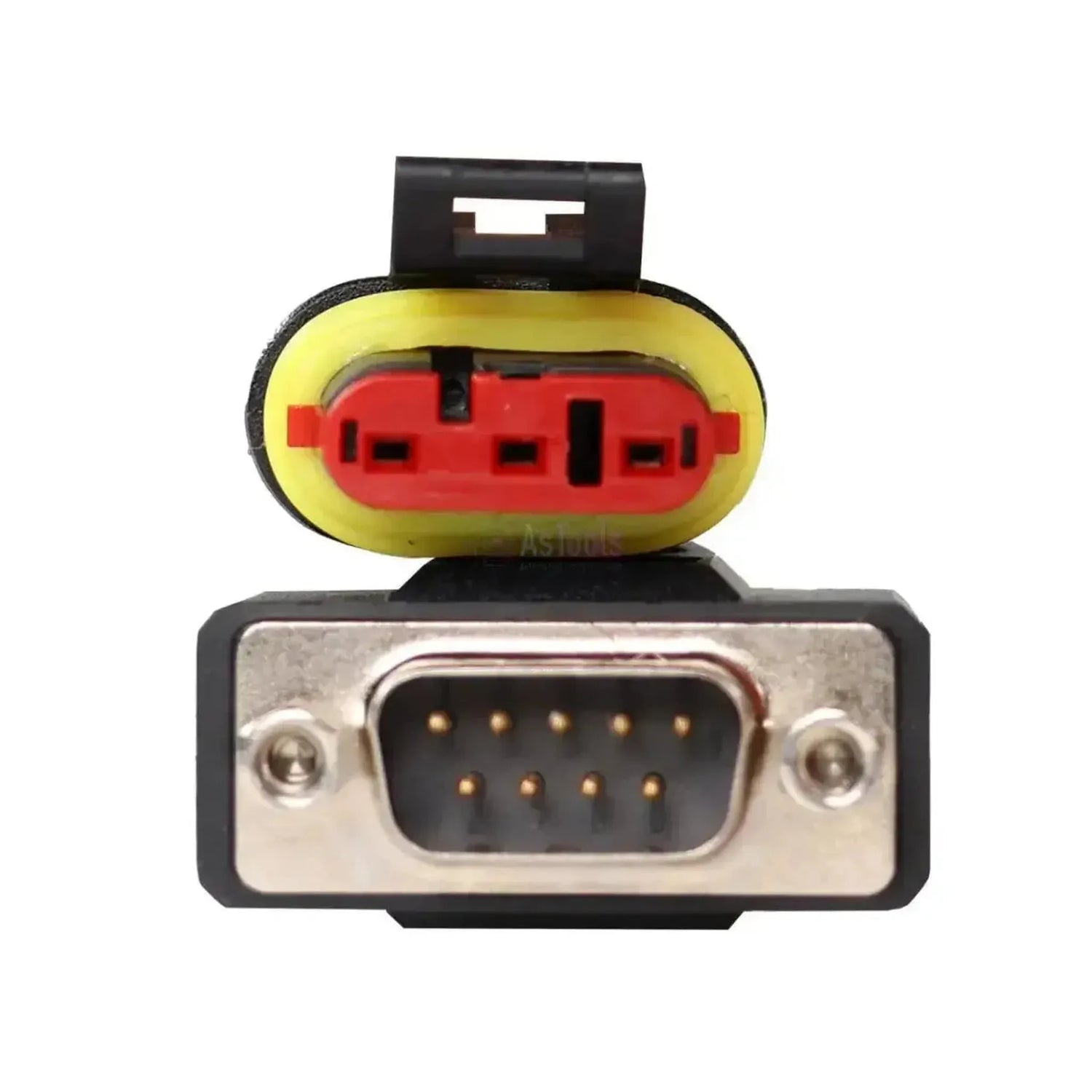

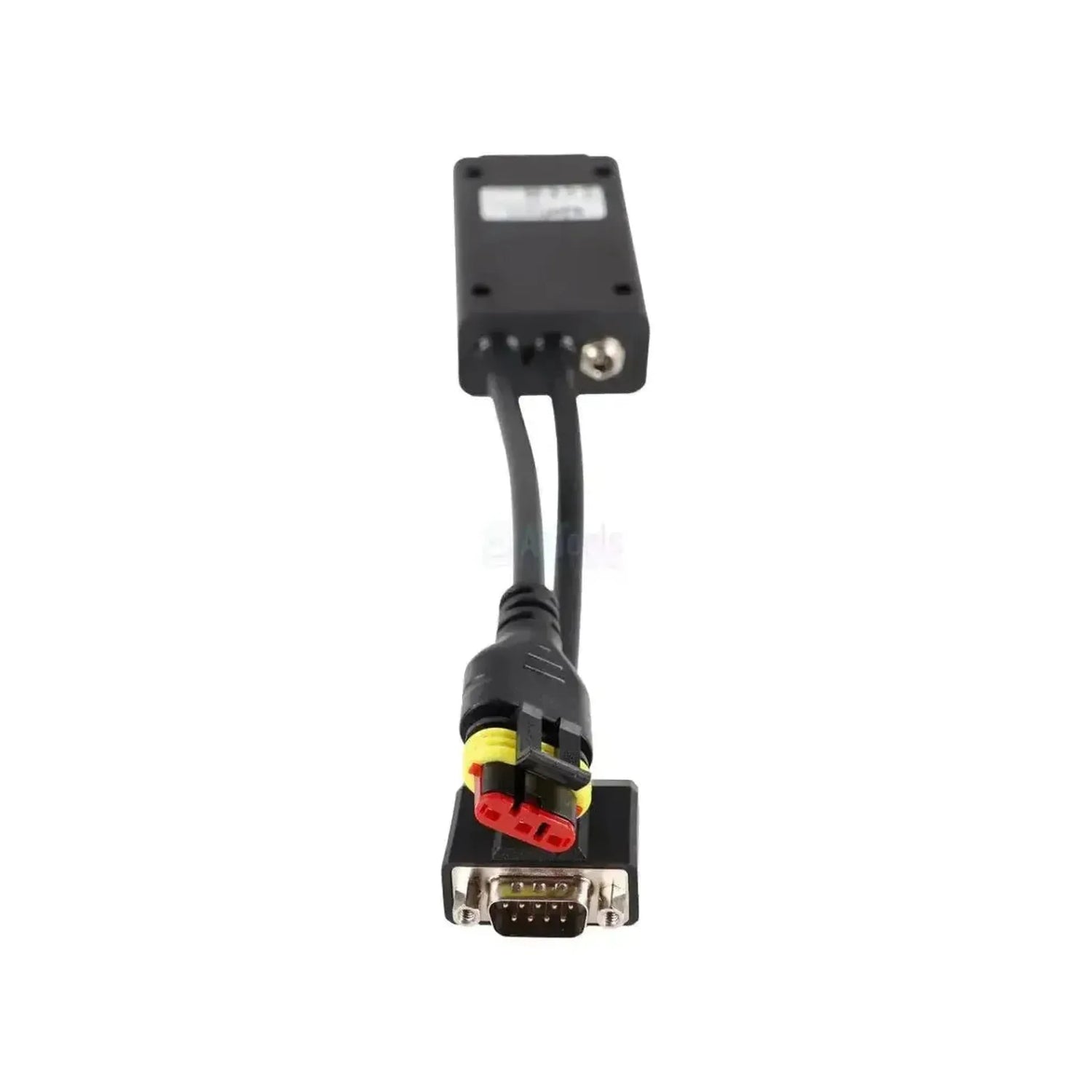

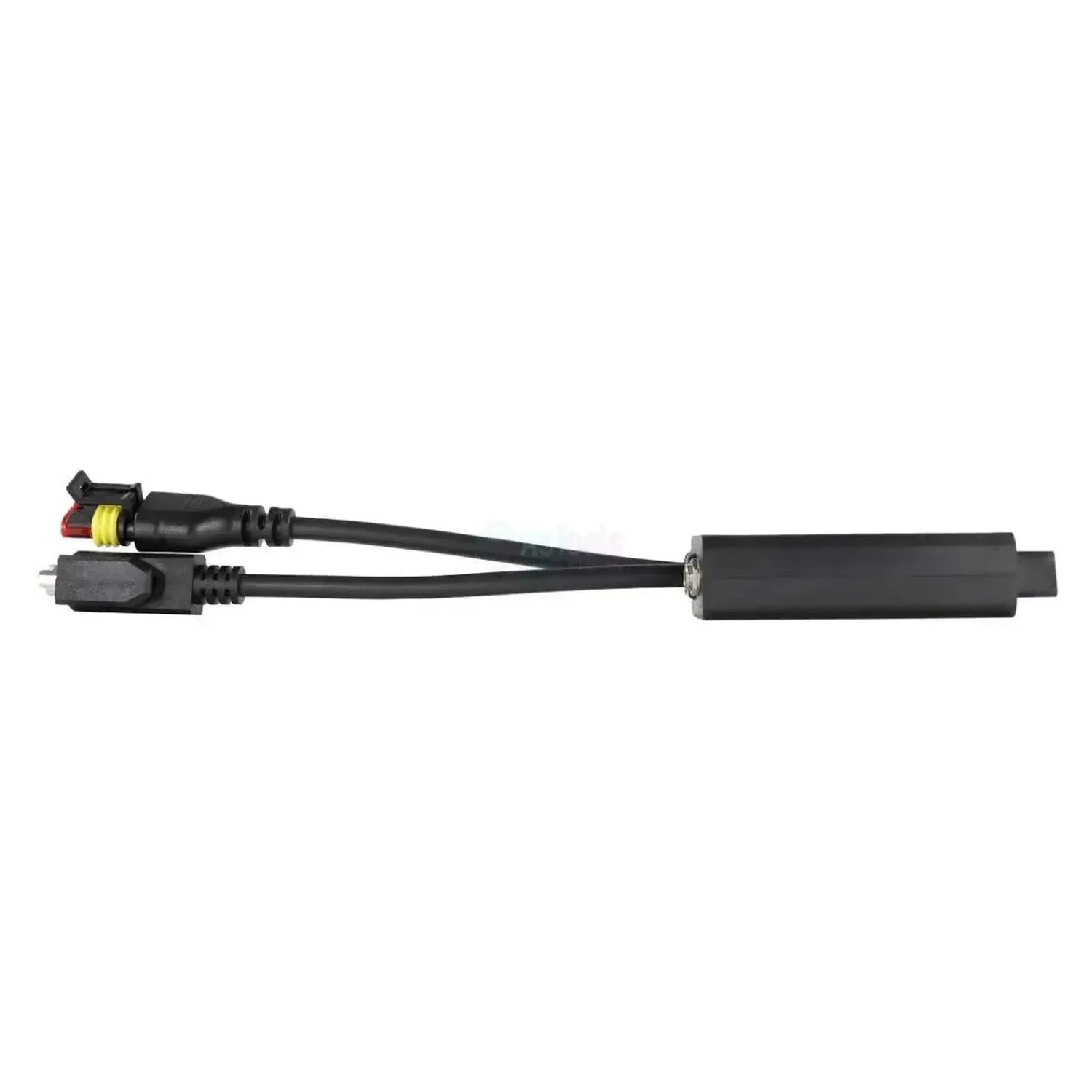

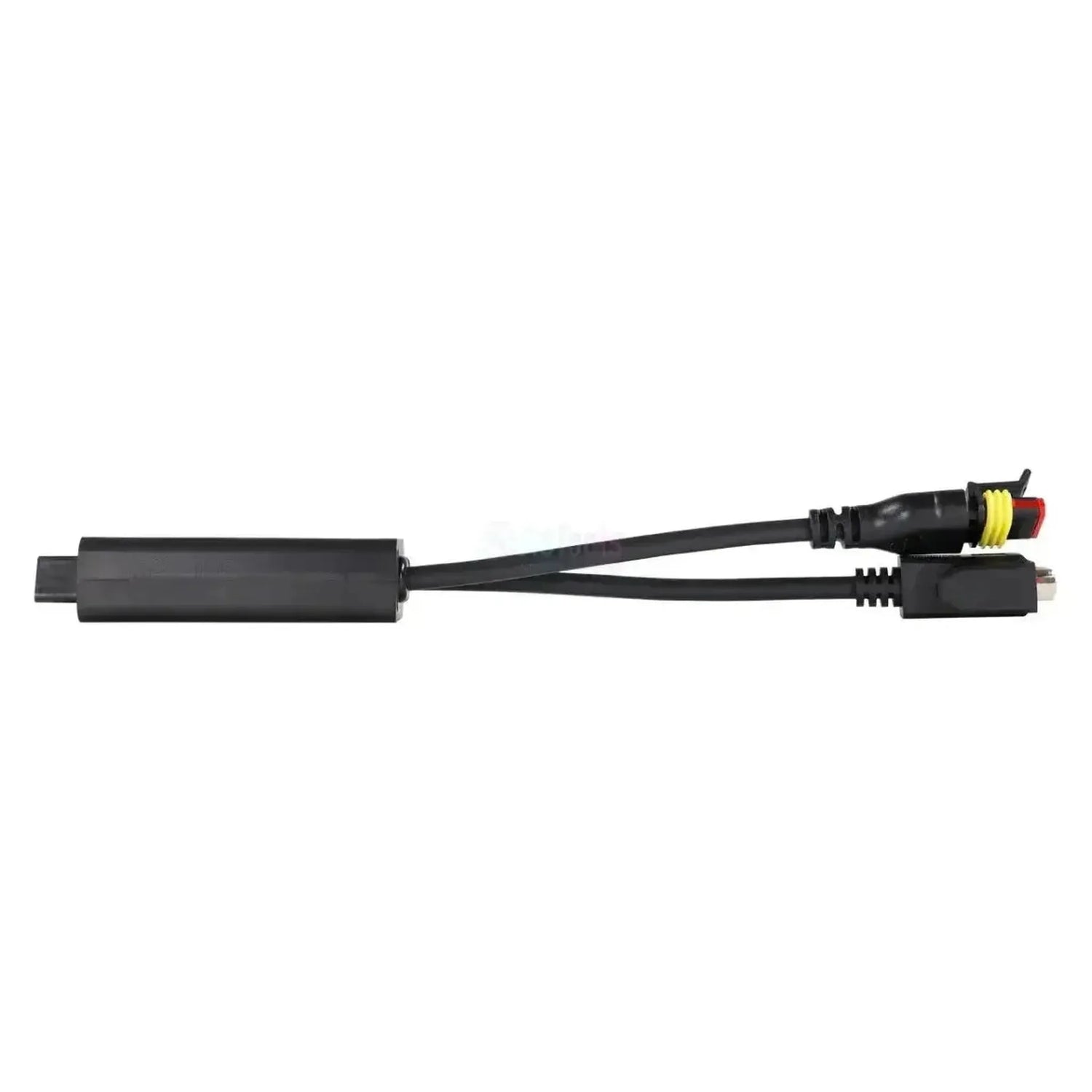

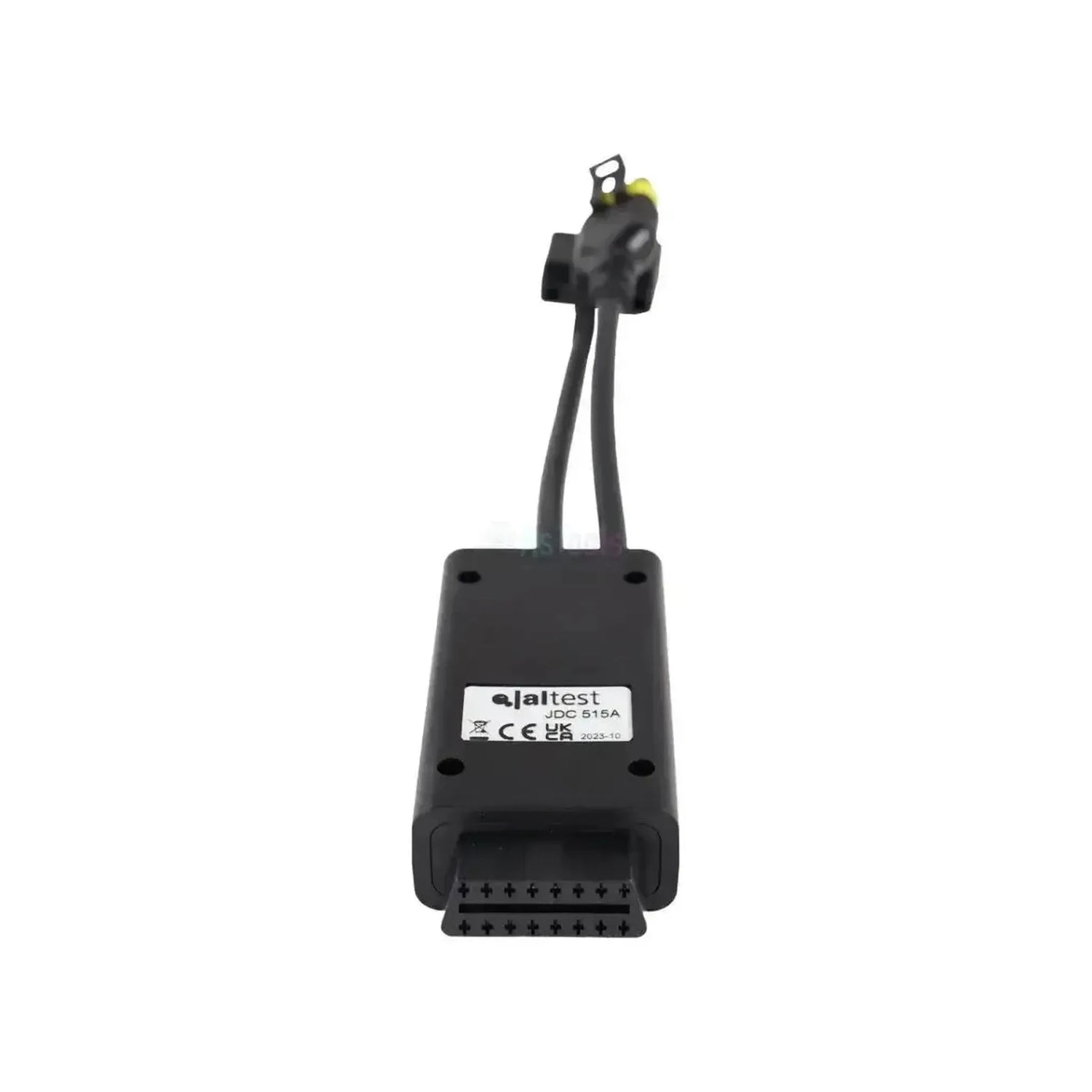

Il Jaltest JDC515A collega il connettore diagnostico di un trattore Carraro alle vostre apparecchiature Jaltest e dispone di due rami sul lato macchina. Il primo ramo termina con un connettore a 3 pin dotato di contatto rosso, anello di tenuta giallo e staffa di blocco nera. Il secondo ramo è una SUB-D a 9 poli con pin, involucro metallico e due viti, con ingresso cavo angolato. Entrambi i rami confluiscono in un involucro in plastica nera, da cui prosegue un singolo conduttore verso l'OBD2 a 16 pin sul lato interfaccia; il cavo misura 30 cm.
Con questo collegamento, il software Jaltest raggiunge quattro sistemi del trattore: la centralina motore EDC 17 C49, le centraline di trasmissione TRAX, TRAX (CAN) e EHM 24, e il comando di sollevamento M 60. La differenza risiede nella profondità: per la centralina motore, oltre ai codici di guasto sono inclusi la manutenzione e le azioni supplementari, mentre per la trasmissione e il comando di sollevamento ci si ferma alla lettura. Il cavo appartiene al Jaltest Link V8.1 e rientra in Jaltest AGV (veicoli agricoli).
VANTAGGI
AVVERTENZE
Applicazioni e funzionalità
Attraverso questo collegamento accedete con il software Jaltest alle centraline di controllo del trattore Carraro. Quali ne incontrerete dipende dalla configurazione: la centralina motore è presente su tutte le serie coperte, la trasmissione e il comando di sollevamento variano per modello. Le centraline elencate di seguito provengono dalla copertura Carraro, seguite dalle funzioni disponibili per ciascuna centralina.
Moduli di controllo raggiungibili
- EDC 17 C49, centralina diesel elettronica con iniezione common rail: la centralina motore del trattore e il sistema più ampiamente coperto.
- TRAX e TRAX (CAN), centralina di trasmissione: il controllo della trasmissione, in una versione precedente e una CAN.
- EHM 24, centralina di trasmissione: il secondo controllo della trasmissione nella copertura Carraro.
- M 60, comando di sollevamento: il controllo elettronico del comando di sollevamento.
Cosa è possibile fare
- Leggere e cancellare i codici di errore: Leggere la memoria guasti della centralina con la descrizione del guasto e cancellarla dopo la riparazione.
- Visualizzare i valori misurati: I valori attuali dei sensori della centralina, con la possibilità di impostare limiti di allarme per valori fuori dal range normale.
- Consultare la manutenzione: interrogare gli intervalli di manutenzione e registrare i lavori eseguiti in un rapporto. Per Carraro solo sulla centralina motore EDC 17 C49.
- Eseguire azioni supplementari: le procedure aggiuntive per centralina di controllo, come funzioni di reset e regolazione. Anche queste sono incluse solo nella centralina motore della copertura.
Veicoli compatibili e applicazioni
Il connettore è determinante, non il modello. Questo cavo si adatta a ogni trattore Carraro dove il connettore a 3 pin e la SUB-D a 9 poli sono affiancati. Le serie seguenti sono incluse nella copertura Jaltest AGV; quali sistemi incontrerete dipende dalla configurazione.
Carraro:
- Serie Frutteto: Frutteto, Frutteto Basso e Frutteto Largo
- Serie Vigneto: Vigneto, Vigneto Largo e Vigneto Largo Basso
- Serie Compact: i trattori Carraro compatti
- Passepartout 90: la configurazione omonima
Contenuto della confezione
- 1x Jaltest (JDC515A) | Carraro 3+9-pins OBD - 16-pins OBD2 Cavo Adattatore | Veicolo Agricolo
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Marca | Jaltest (Cojali) |
| Numero di riferimento | JDC515A |
| Tipologia | Cavo adattatore |
| Applicazione | Trattori Carraro con connettore diagnostico 3+9-pin |
| Lunghezza | 30 cm |
| Interfaccia | Jaltest Link V8.1 |
| Connettore lato macchina | 3+9-pin OBD (connettore a 3 pin con contatto rosso e SUB-D a 9 poli) |

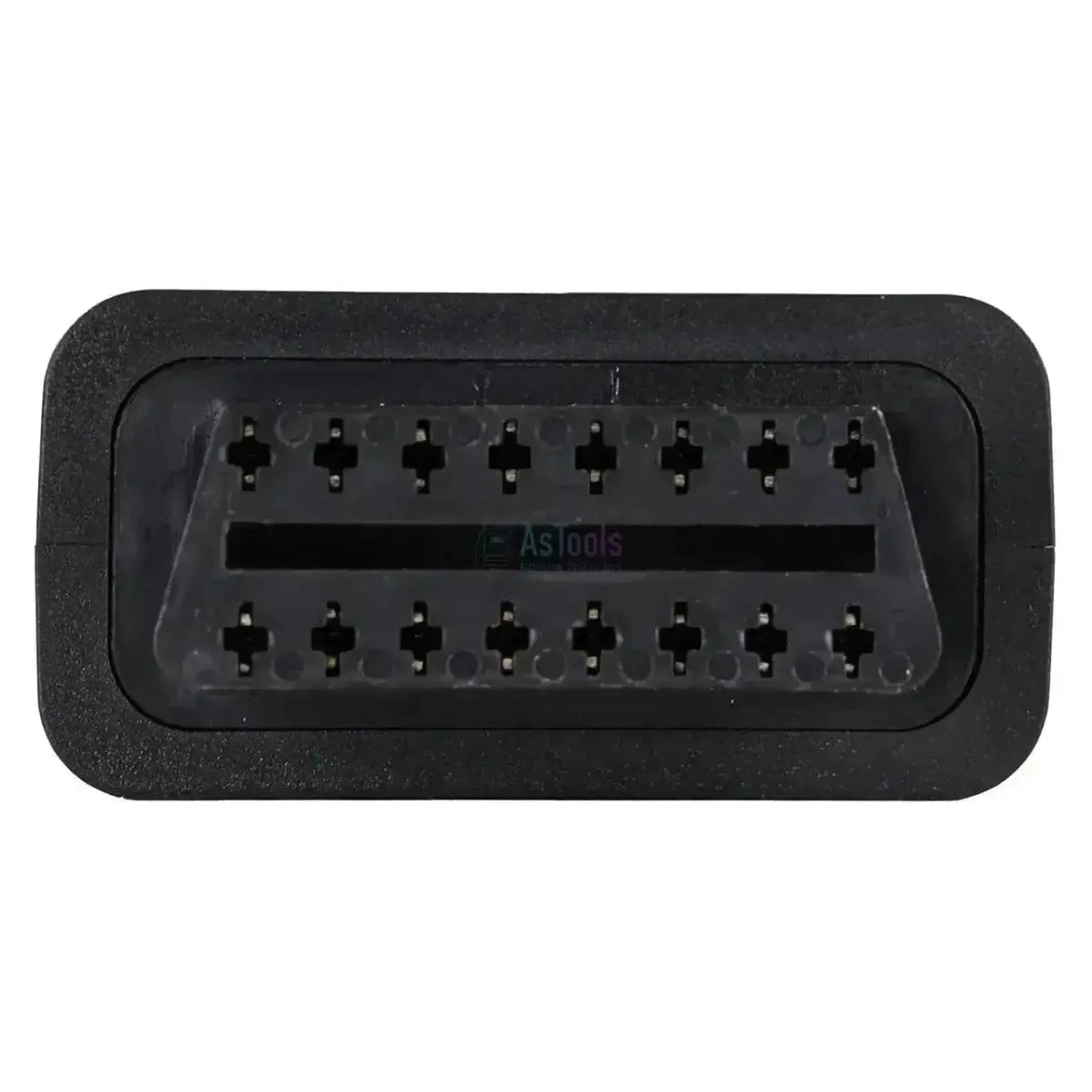

| Connettore lato interfaccia | OBD2 a 16 pin |
| Unità di controllo | EDC 17 C49 (motore), TRAX, TRAX (CAN) e EHM 24 (trasmissione), M 60 (comando di sollevamento) |
| Segmento | Macchina agricola |
| Modulo Jaltest | Jaltest AGV (veicoli agricoli) |
