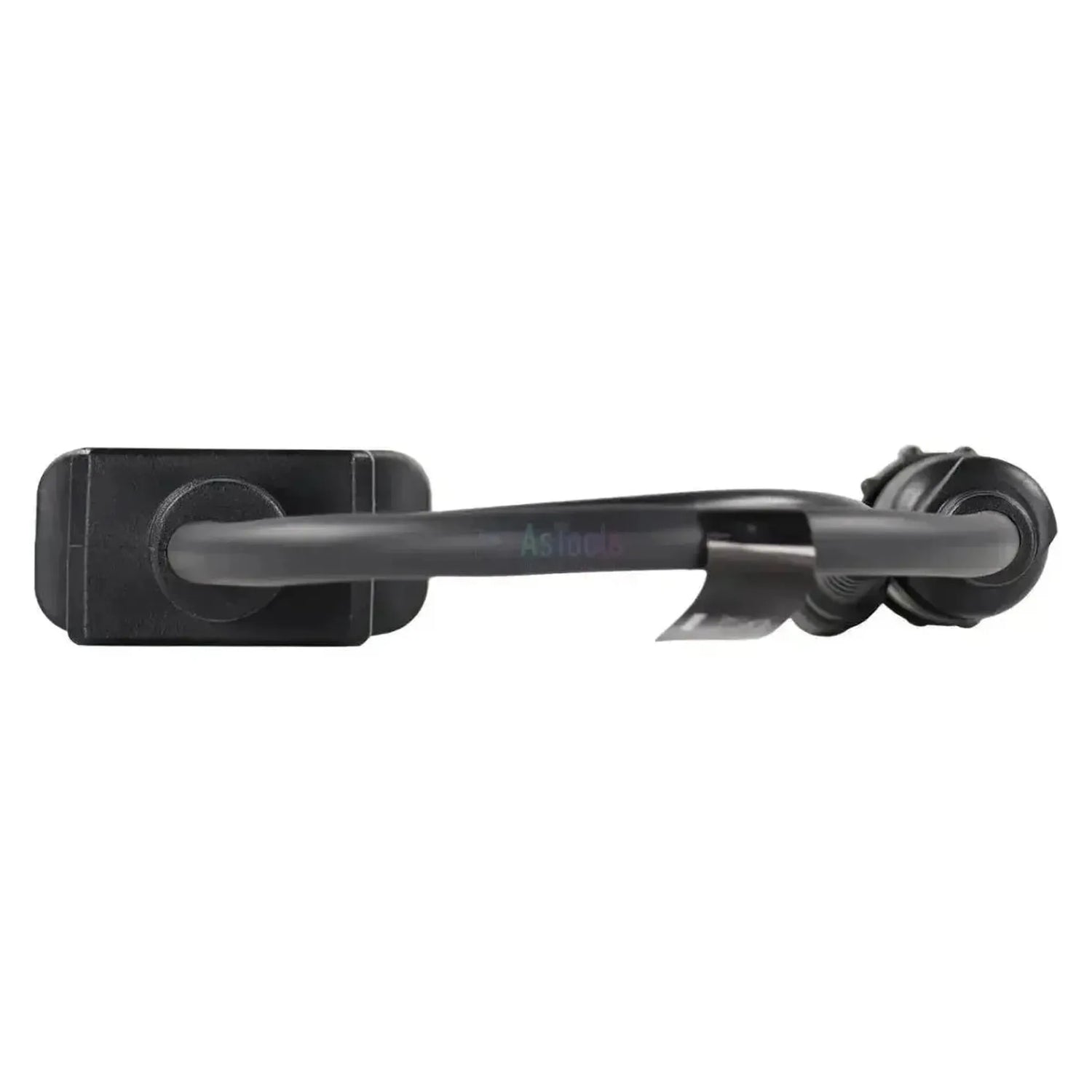

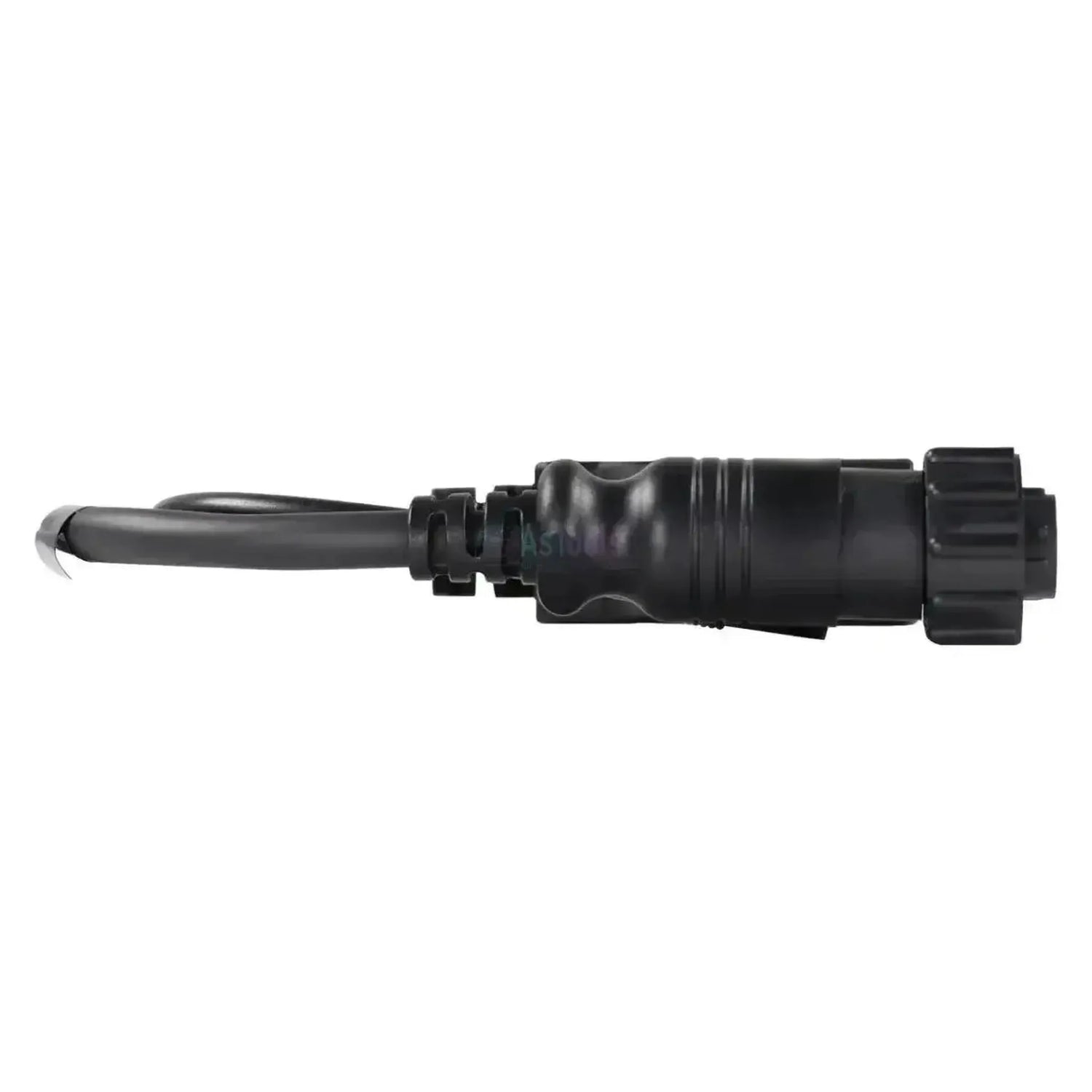

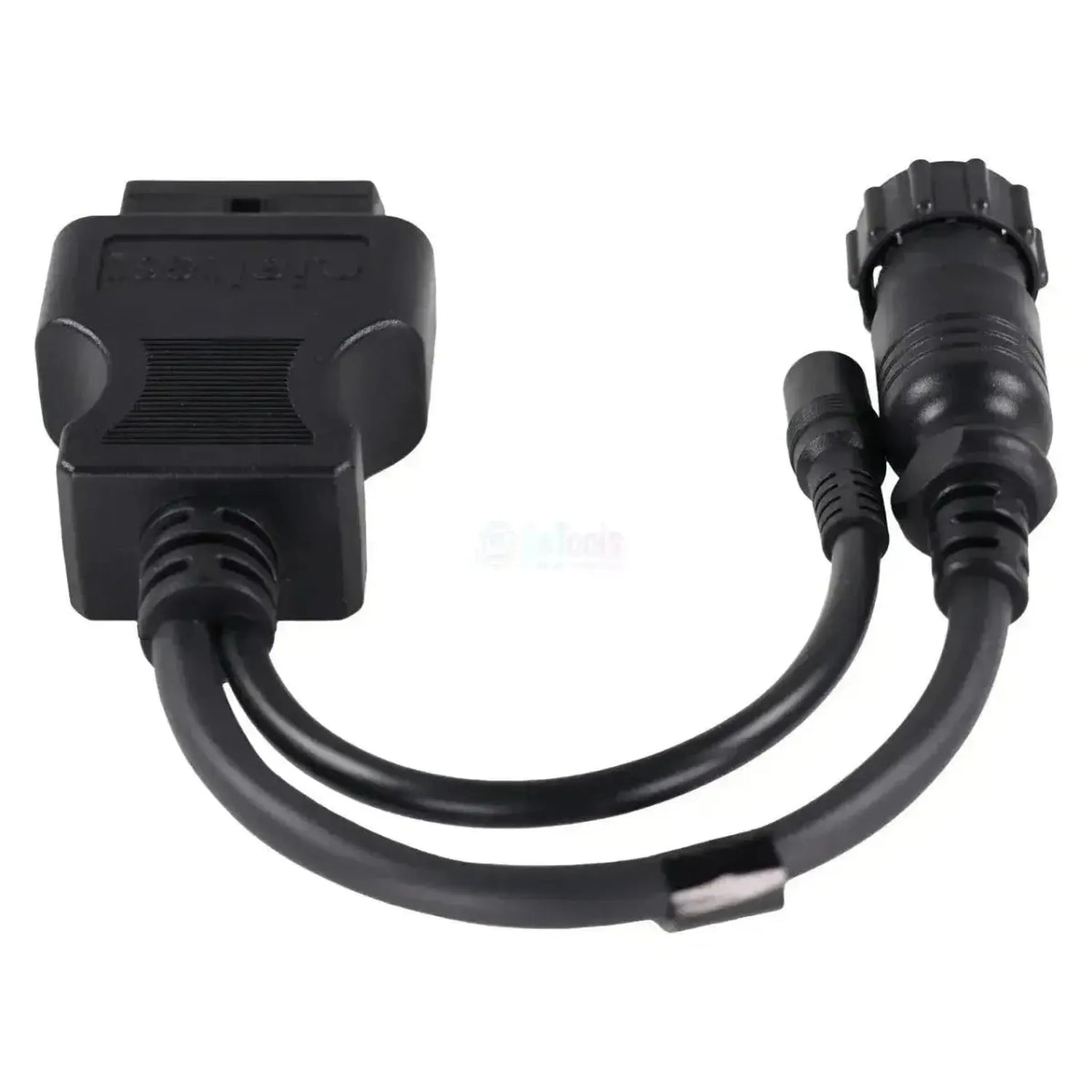

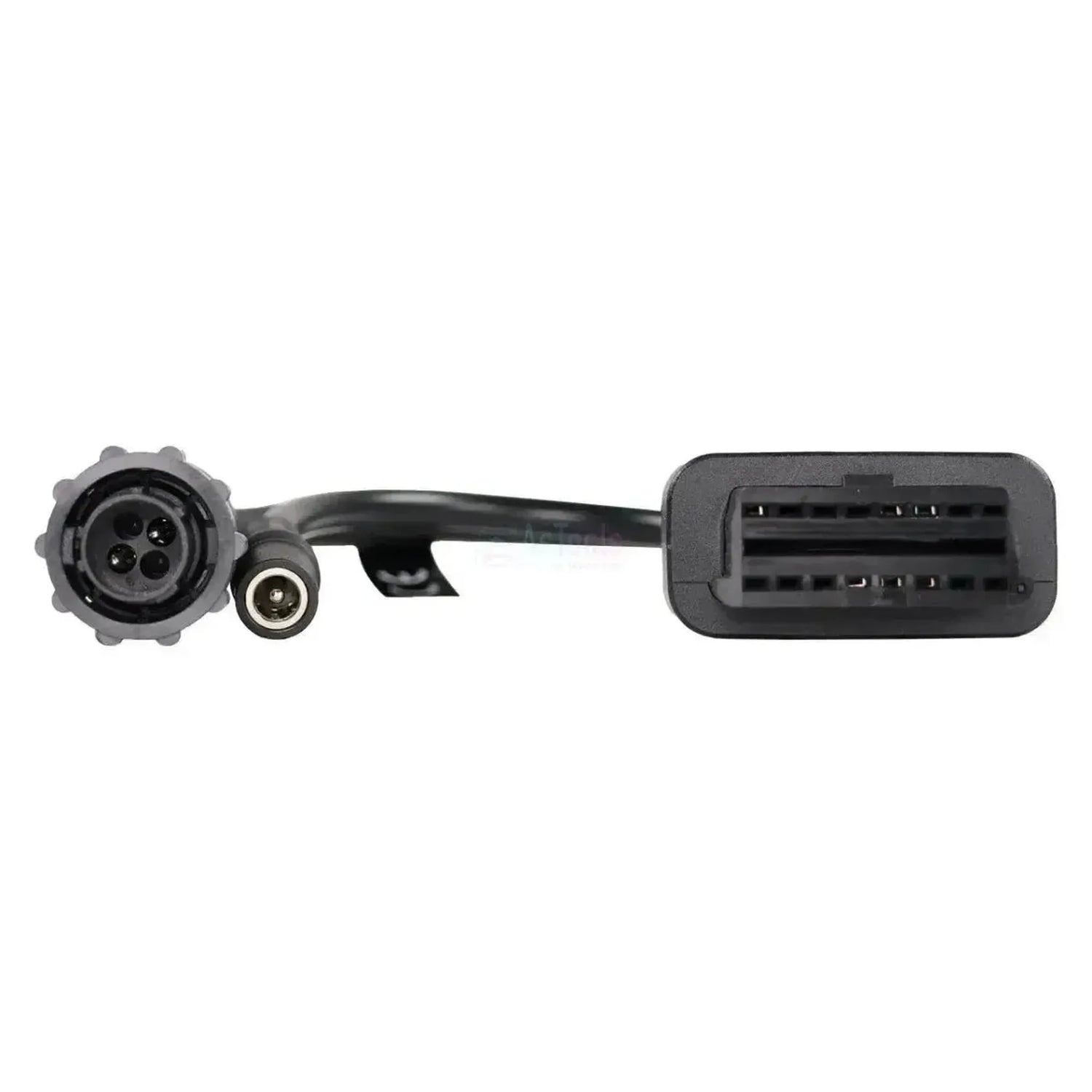

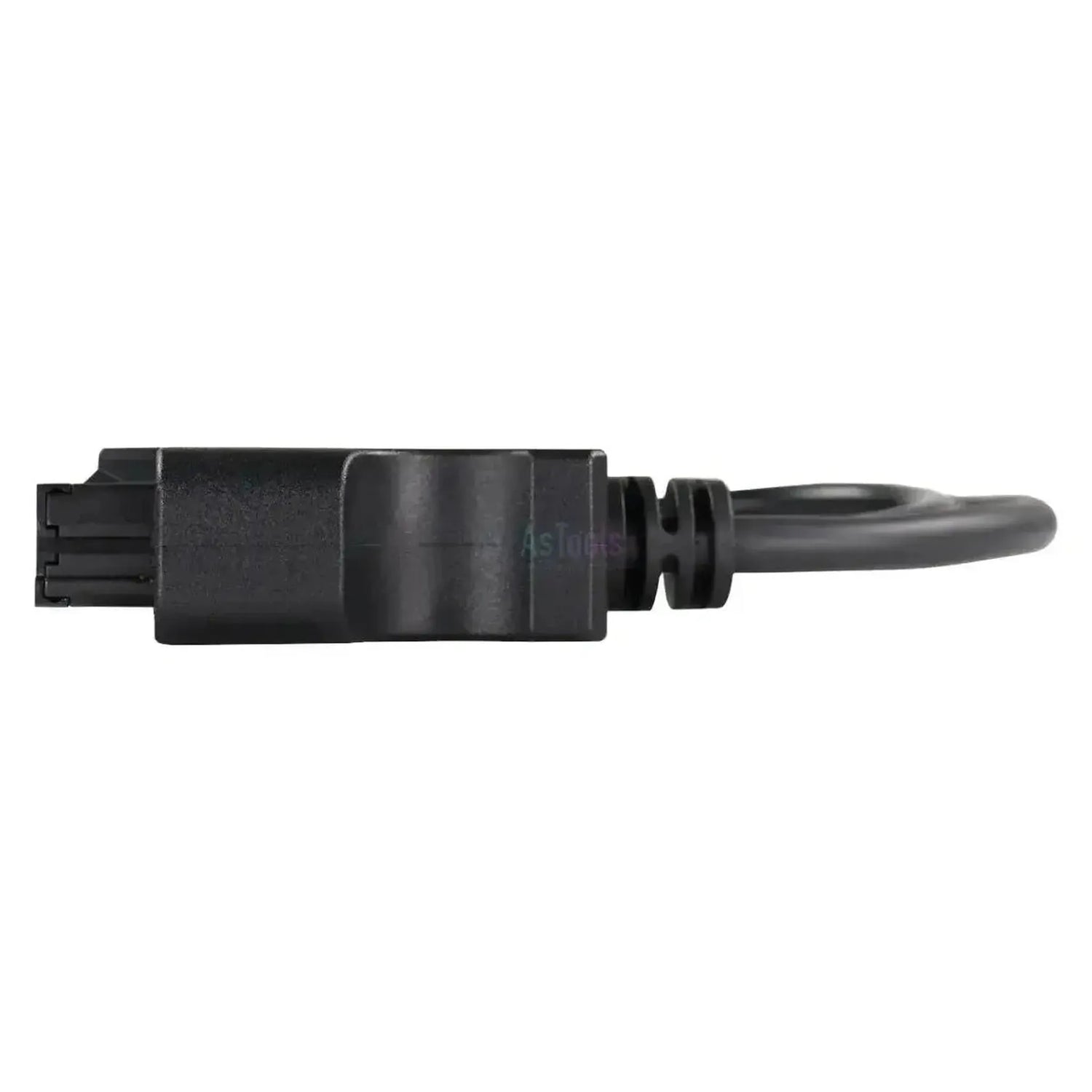

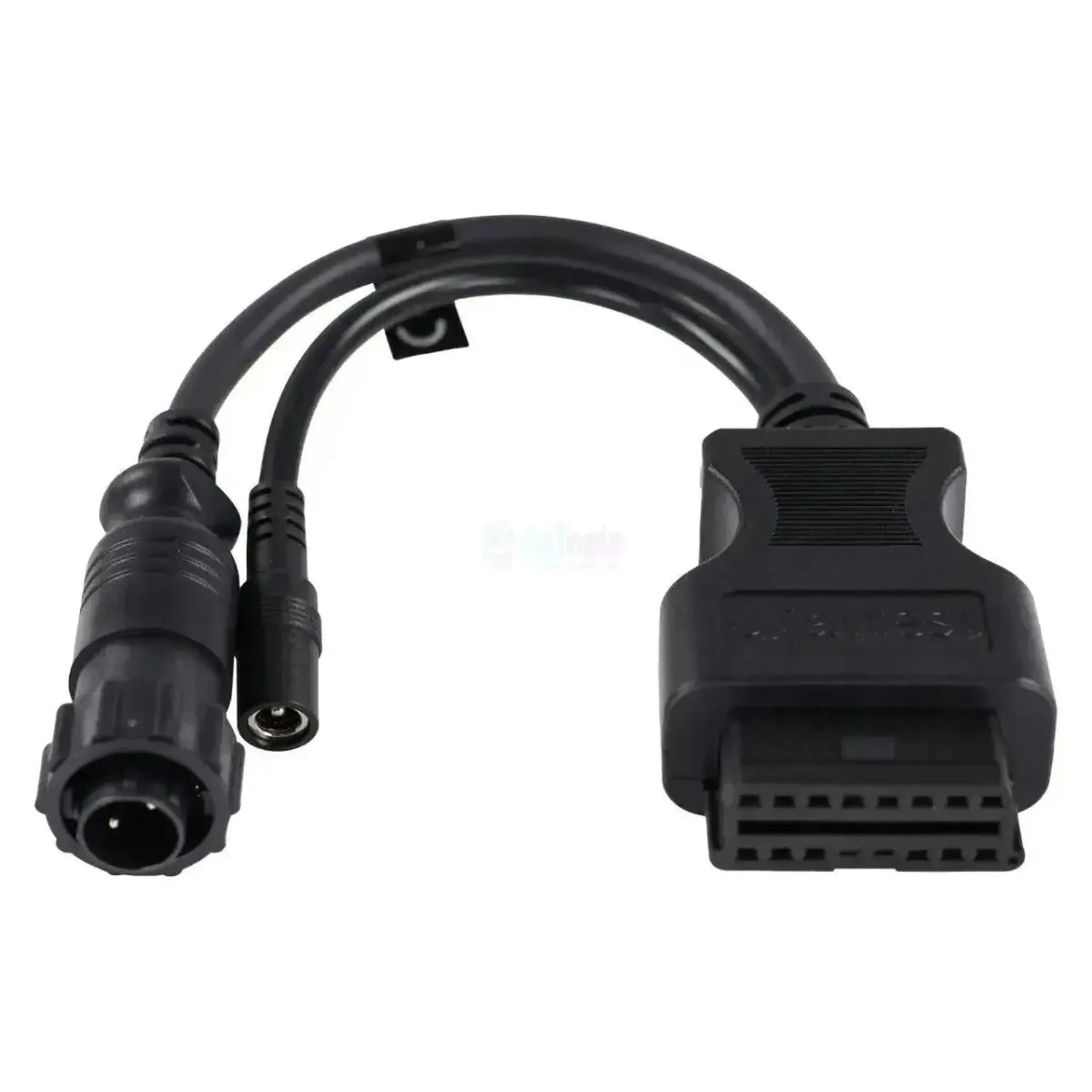

Il Jaltest JDC506A9 collega il connettore diagnostico a 4 pin dei trattori Fendt con l'accoppiamento OBD2 a 16 pin del vostro cavo diagnostico Jaltest. Sul lato della macchina è presente un connettore rotondo nero con anello di accoppiamento zigrinato, che fissate alla presa nella cabina. Dietro l'accoppiamento OBD2, il cavo si divide in due rami: uno verso il connettore rotondo e uno più corto che termina con un connettore di alimentazione rotondo. L'intero cavo misura 28-30 cm.
Tramite questo accoppiamento l'apparecchiatura diagnostica accede alla linea diagnostica Fendt e quindi a molto più del solo motore: la trasmissione GTR, l'impianto di sollevamento EHR e EHF e il computer di bordo Comfort sono tutti coperti, integrati nello Xylon con gli alberi di trasmissione, il bloccaggio del differenziale e l'asse anteriore sospeso. Sul Favorit 900 raggiungete inoltre il controllo motore EDC MS6.4 con pompa distributrice, mentre Jaltest sul Farmer 400 e sullo Xylon 500 non copre alcun controllo motore. Questa versione è compatibile con il Jaltest Link V9 e rientra in Jaltest AGV (veicoli agricoli).
VANTAGGI
AVVERTENZE
Applicazioni e funzionalità
Tramite questa connessione a 4 pin accedete con il software Jaltest alle unità di controllo del trattore. Quali unità sono presenti varia a seconda della serie e della versione. Le unità sottostanti provengono dalla copertura Fendt di Jaltest AGV.
Unità di controllo a cui potete accedere
- Controllo motore EDC MS6.4, pompa distributrice: Il controllo motore elettronico della serie Favorit 900.
- Trasmissione GTR: L'unità di controllo del cambio; presente su quasi tutte le versioni Fendt a 4 pin.
- Computer di bordo Comfort: Il computer centrale per le funzioni di comfort e della carrozzeria.
- Impianto idraulico EHR e EHF: L'impianto di sollevamento posteriore e anteriore.
- Impianto idraulico Rexroth Valves: Il comando delle valvole idrauliche esterne sul Favorit 900.
- Modulo elettronico Valves: Il controllo delle valvole sul Farmer 400.
- Albero di trasmissione FPTO e RPTO: L'albero di trasmissione anteriore e posteriore dello Xylon 500.
- Catena cinematica 4WD: La trazione integrale e il bloccaggio del differenziale dello Xylon 500.
- Sospensione SFA: La gestione della sospensione dell'asse anteriore sospeso sullo Xylon 500.
Cosa potete fare
- Leggere e cancellare i codici di errore: Leggere la memoria degli errori dell'unità di controllo, con la descrizione del guasto rilevato.
- Visualizzare i valori misurati: I valori attuali dei sensori controllati dall'unità di controllo, con la possibilità di impostare i limiti di allarme.
Veicoli e applicazioni compatibili
Fendt ha utilizzato questo connettore a 4 pin per un lungo periodo di generazioni. Le serie sottostanti sono coperte da Jaltest AGV, con gli anni di costruzione ove registrati. Il connettore presente nella vostra cabina lo verificate direttamente sulla macchina.
Decisivo è il connettore, non il modello. Questo cavo è compatibile con ogni trattore Fendt dotato del connettore diagnostico a 4 pin.
Fendt:
- Fendt Favorit 900 series
- Fendt Favorit 800 series
- Fendt Favorit 700 series
- Fendt Favorit 500 series: (1993 - 1999)
- Fendt Farmer 400 series: (1999 - 2006)
- Fendt Xylon 500 series: (1995 - 2004)
- Fendt 700 Vario series: (2006 - 2023)
- Fendt 900 Vario series: (2002 - oggi)
Contenuto della confezione
- 1x Jaltest (JDC506A9) | Fendt 4-pins OBD – 16-pins OBD2 Cavo adattatore | Veicolo agricolo
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Marca | Jaltest (Cojali) |
| Numero di riferimento | JDC506A9 |
| Tipo | Cavo adattatore (con alimentazione separata) |
| Applicazione | Fendt Favorit, Farmer e Xylon (connettore 4-pin) |
| Connettore lato macchina | 4-pins OBD, connettore rotondo nero con anello di accoppiamento zigrinato |
| Connettore lato interfaccia | 16-pins OBD2, con ramo separato verso un connettore di alimentazione rotondo |
| Lunghezza | 28-30 cm |
| Interfaccia | Jaltest Link V9 |
| Unità di controllo | EDC MS6.4 (motore), GTR (trasmissione), Comfort (computer di bordo), EHR e EHF (sollevamento), Valvole Rexroth e Valvole (controllo valvole), FPTO e RPTO (presa di potenza), 4WD, SFA (sospensioni) |
| Segmento | Veicolo agricolo |
| Modulo Jaltest | Jaltest AGV (veicoli agricoli) |
| Parte del set di cavi | Set di cavi AGV (70002003) |
