Jaltest  |  SKU: JDC568A

Jaltest (JDC568A) | Cavo adattatore Hatz 4-pin OBD – 16-pin OBD2 | Macchine di sollevamento e movimentazione

€137,95 incl.
€114,01 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

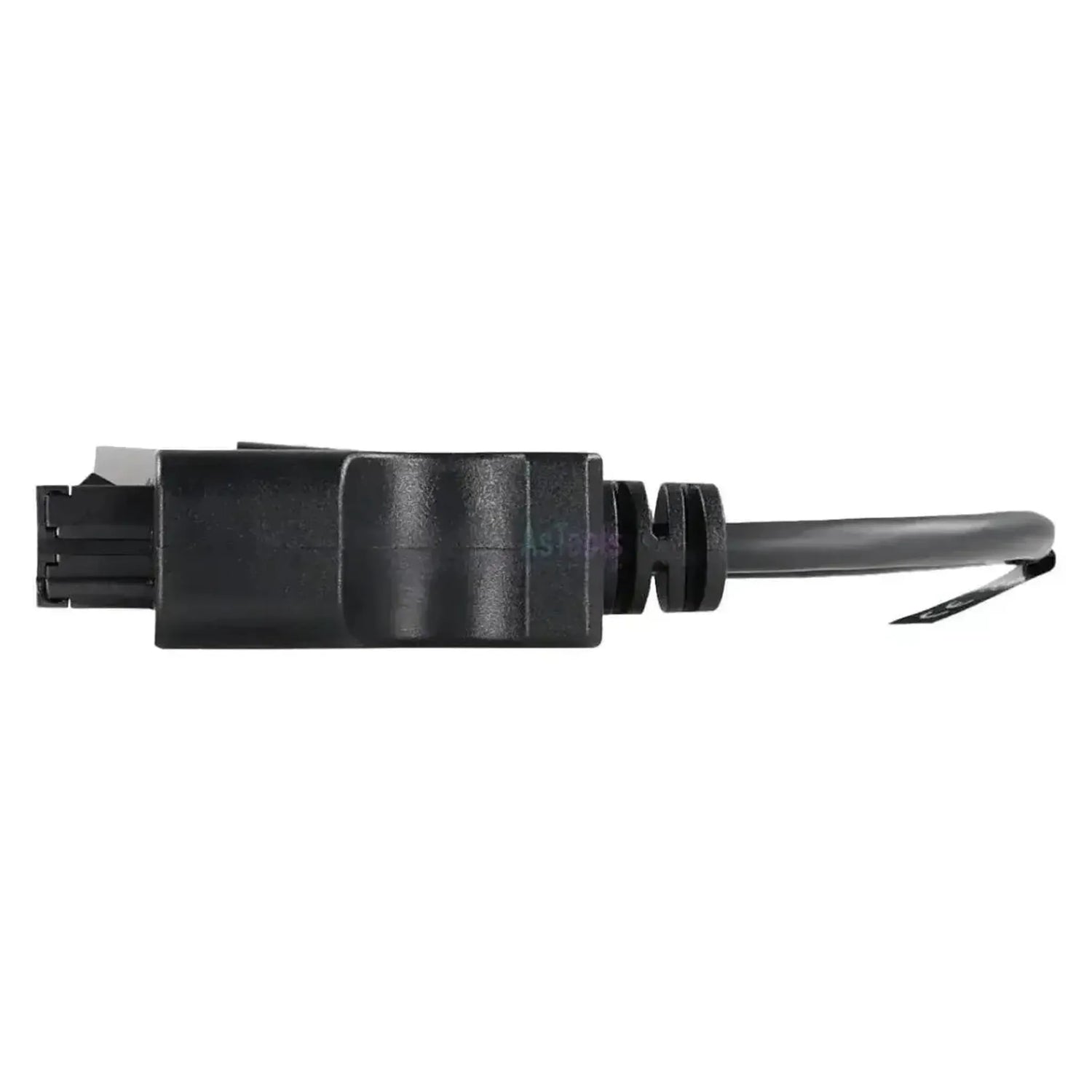

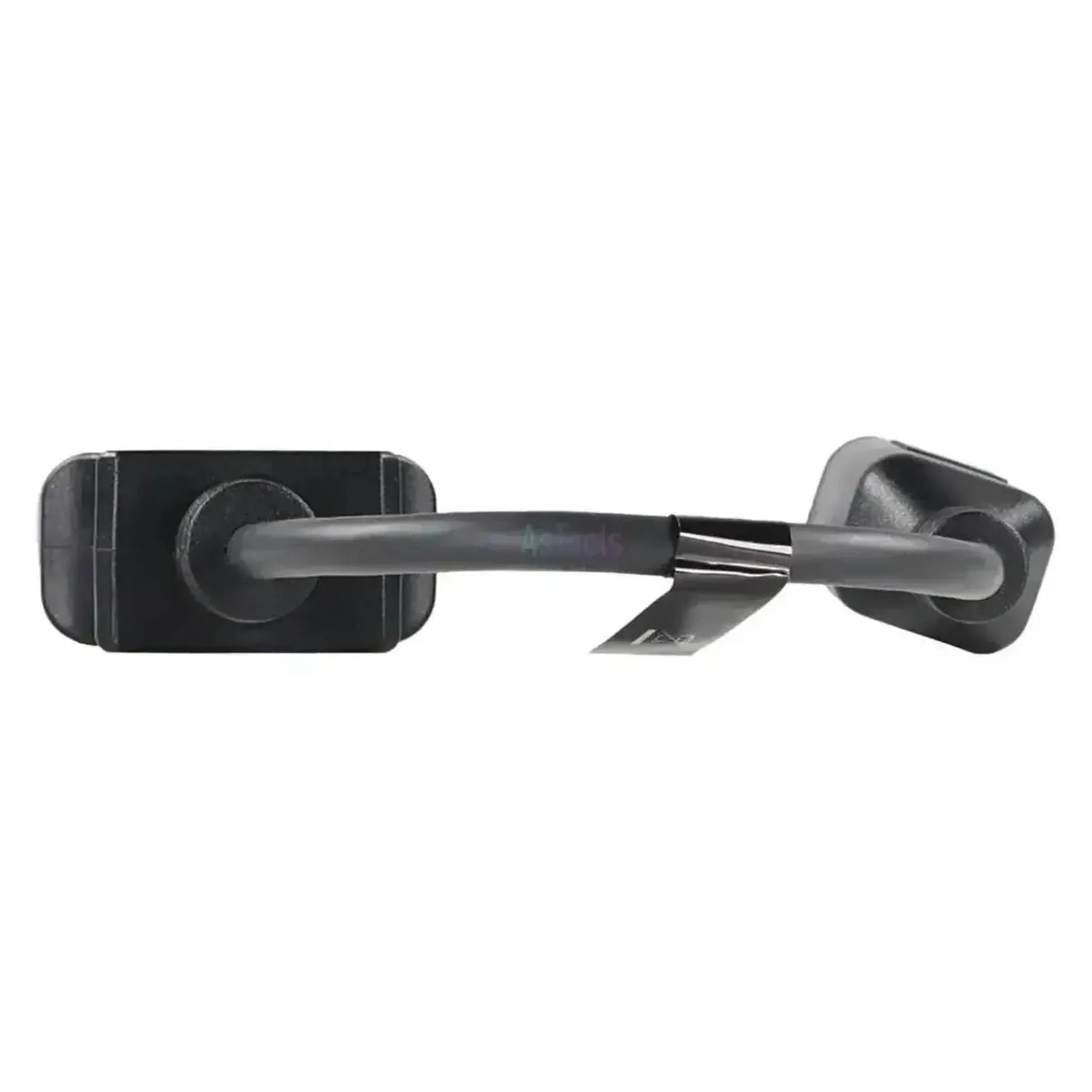

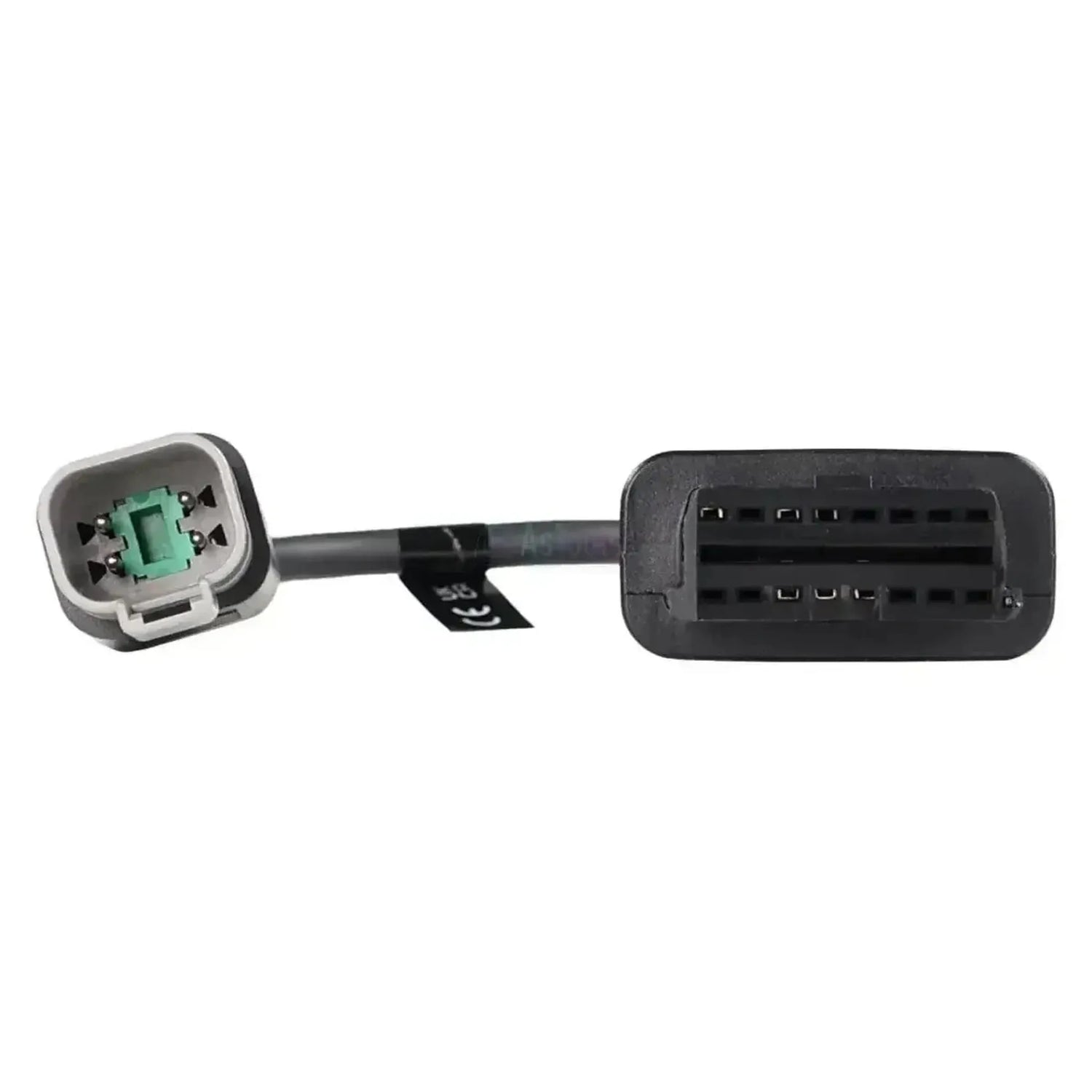

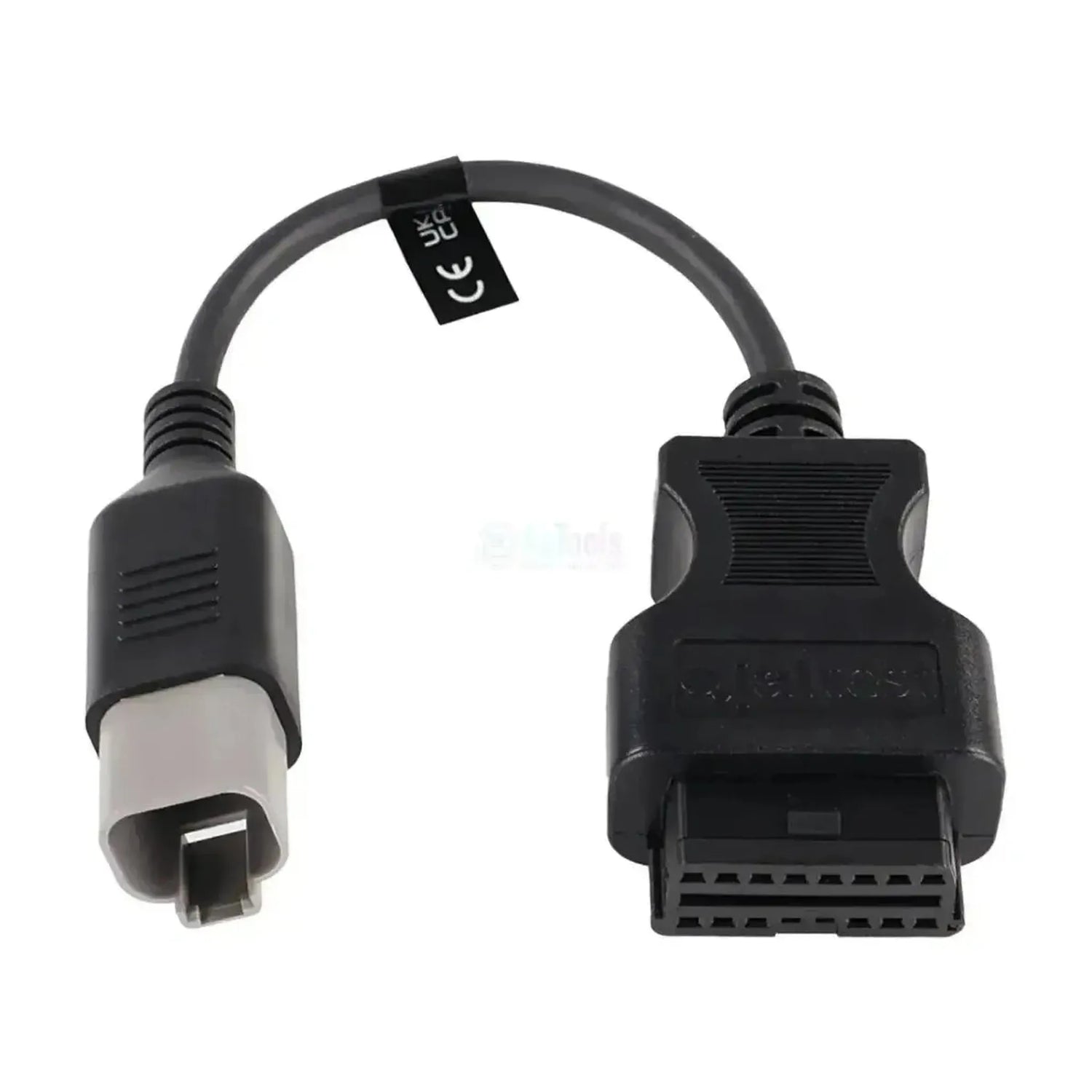

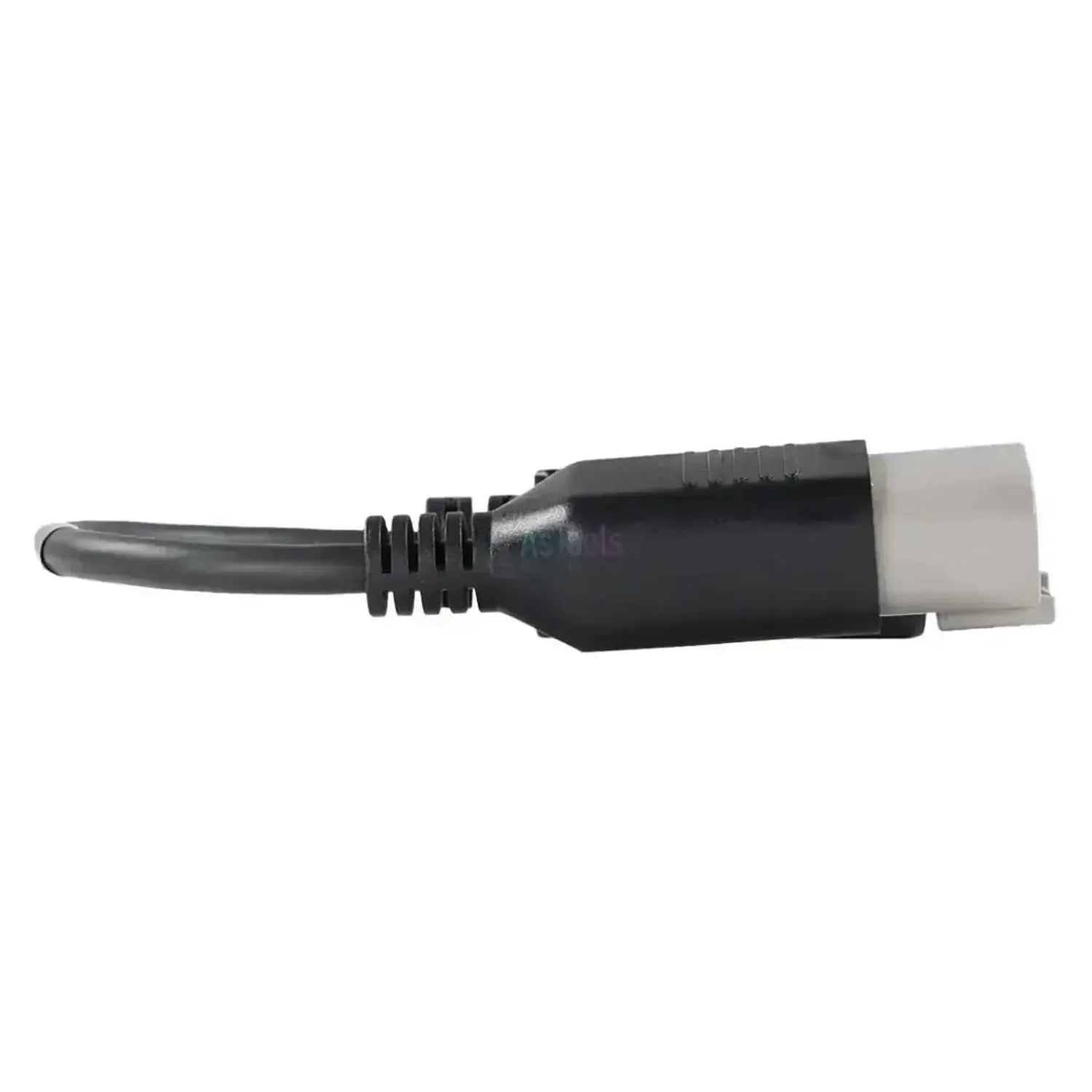

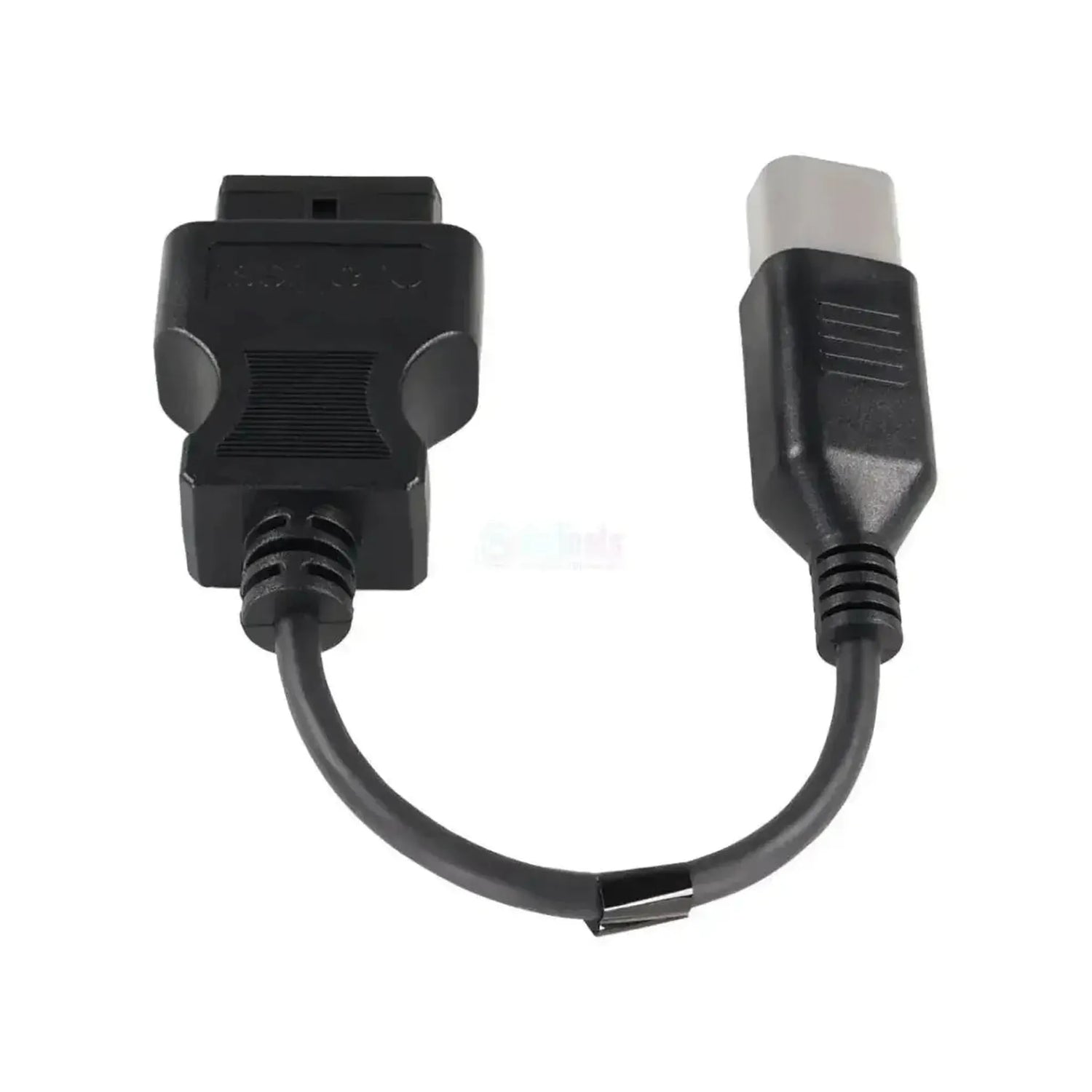

Il Jaltest JDC568A collega il connettore diagnostico proprietario a 4 pin dei motori Hatz all'ingresso OBD2 a 16 pin del vostro cavo diagnostico Jaltest. Sul lato macchina è montato un connettore grigio sigillato con un portaperni verde e quattro perni, con entrata del cavo dritta in una ghiera nera; sul lato interfaccia l'alloggiamento piatto OBD2. Il cavo misura 30 cm. Questo connettore appartiene al motore stesso, non alla macchina in cui è installato.

Tramite questo collegamento l'apparecchiatura diagnostica accede alla centralina motore Hatz. Hatz produce compatti motori diesel industriali installati come azionamenti autonomi; la copertura diagnostica riguarda un'unica famiglia motori, la serie H50, dotata di due centraline Bosch: la EDC 17 C81 e la EDC 17 CV54. Con entrambe Jaltest legge codici di guasto, valori misurati e intervalli di manutenzione; l'azionamento di componenti, la configurazione dei parametri e la calibrazione non sono previsti. Il cavo è dichiarato compatibile con Jaltest Link V8.1, V8.4 e V9 e rientra in Jaltest MHE.

VANTAGGI

✔Raggiunge entrambe le centraline Hatz coperte da Jaltest: la EDC 17 C81 e la EDC 17 CV54.
✔Per entrambe nella tabella di copertura trovate codici di guasto, valori misurati e intervalli di manutenzione — nessuna differenza tra le due.
✔Copre l'intera serie H50, dal tre cilindri 3H50T al quattro cilindri 4H50TICD.
✔Funziona con Jaltest Link V8.1, V8.4 e V9, quindi anche su interfacce più datate.

LIMITAZIONI

✕La copertura Hatz è orientata alla lettura: l'azionamento di componenti, la configurazione dei parametri e la calibrazione non sono presenti nella tabella per queste centraline.
✕Per entrambe le centraline Hatz mancano l'avviso diagnostico e le azioni supplementari.
✕Esclusivamente per il connettore a 4 pin del motore Hatz con il portaperni verde; le centraline del mezzo stesso dispongono di un proprio connettore.
✕Il cavo lungo 30 cm segue il motore: se il blocco è incassato profondamente in una macchina, lavorerete a stretto contatto con il blocco motore.

Applicazioni e funzionalità

Tramite questa connessione accedete con il software Jaltest alla centralina motore del motore Hatz. Quale delle due centraline incontrerete dipende dalla versione del blocco. Le seguenti due unità provengono dalla copertura Jaltest per Hatz.

Centraline che potete raggiungere

  • EDC 17 C81, controllo motore: La centralina motore Bosch della serie H50, con codici di guasto, valori misurati, dati della centralina e manutenzione.
  • EDC 17 CV54, controllo motore: La seconda versione della centralina motore, con lo stesso elenco di funzioni.

Cosa potete fare

  • Leggere i codici di guasto: Accedere alla memoria degli errori della centralina motore, con descrizione del guasto rilevato.
  • Visualizzare i valori misurati: I valori attuali dei sensori sulla centralina, con la possibilità di impostare limiti di allarme.
  • Consultare la manutenzione: Gli intervalli di manutenzione e i lavori da eseguire, con un rapporto per il cliente.

Veicoli e applicazioni compatibili

Determinante è il motore, non la macchina. Questo cavo si adatta a qualunque motore Hatz H50 dotato del connettore diagnostico a 4 pin, sia che il blocco sia installato in una macchina compatta, un'attrezzatura di sollevamento, un gruppo elettrogeno o altro mezzo. L'alloggiamento grigio con il portaperni verde si trova sul o vicino al blocco motore.

Hatz (ambito di applicazione):

  • Serie 3H50: 3H50T, 3H50TI, 3H50TIC e 3H50TICD
  • Serie 4H50: 4H50N, 4H50TI, 4H50TIC e 4H50TICD
💡
Informazione utile: Il connettore diagnostico appartiene al motore e si trova sul o vicino al blocco motore, non in una posizione fissa della macchina. Il mezzo stesso può inoltre disporre di un proprio connettore diagnostico, raggiunto con un cavo diverso. Verificate la presenza del connettore direttamente sul motore prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC568A) | Hatz 4-pins OBD – 16-pins OBD2 Cavo adattatore | Attrezzature di sollevamento

Specifiche tecniche

Specifica Descrizione
Marca Jaltest (Cojali)
Numero di riferimento JDC568A
Tipo Cavo adattatore
Applicazione Motori Hatz H50
Lunghezza 30 cm
Interfaccia Jaltest Link V8.1, V8.4 e V9
Connessione lato macchina OBD a 4 pin, connettore sigillato grigio con supporto pin verde
Connessione lato interfaccia OBD2 a 16 pin
Centraline di controllo EDC 17 C81 ed EDC 17 CV54 (controllo motore)
Categoria Attrezzature di sollevamento e movimentazione
Modulo Jaltest Jaltest MHE
