Jaltest  |  SKU: JDC559A

Jaltest (JDC559A) | Haulotte 6+6 pin OBD - 16 pin OBD2 Cavo adattatore | Hef- en Hijswerktuigen

€137,95 incl.
€114,01 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

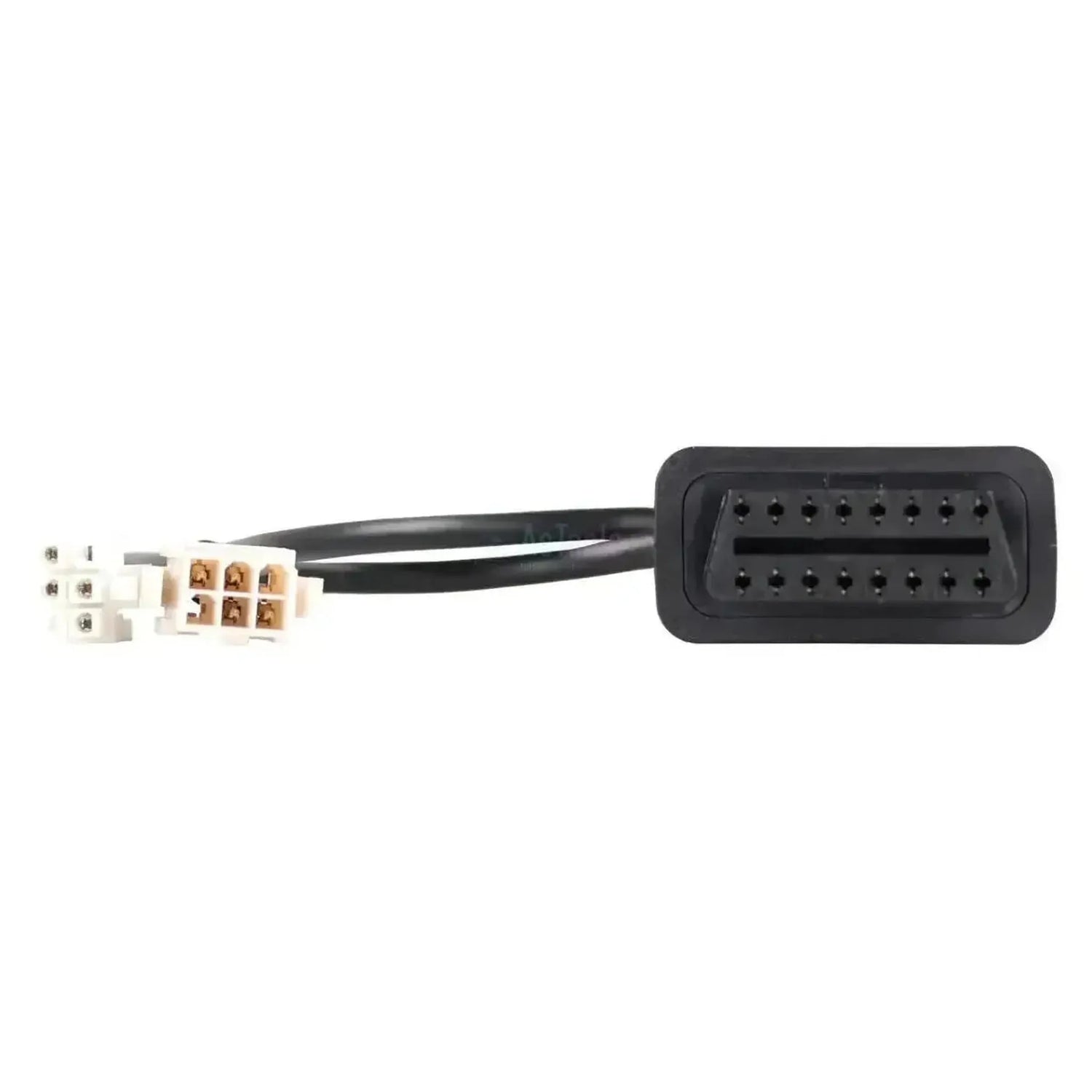

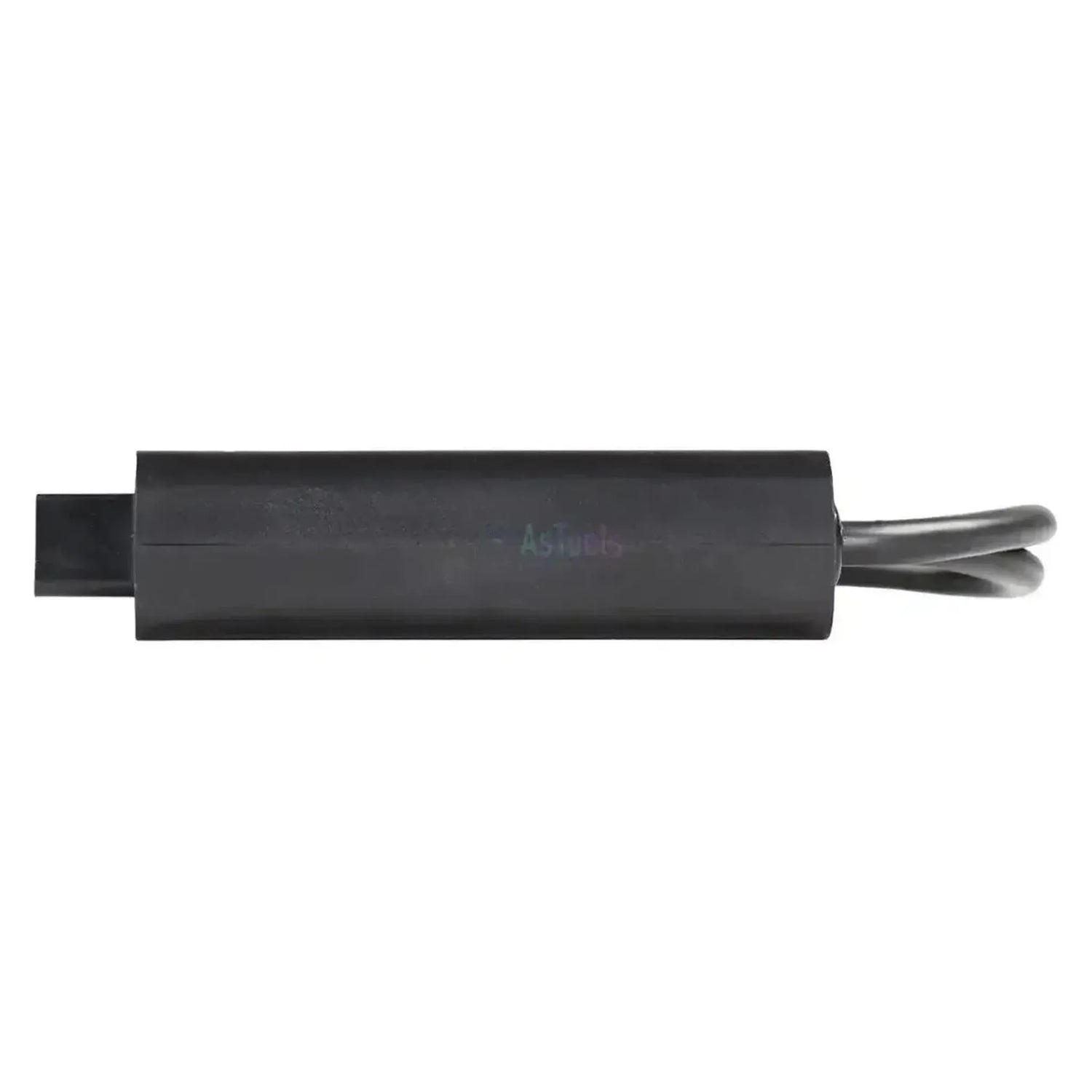

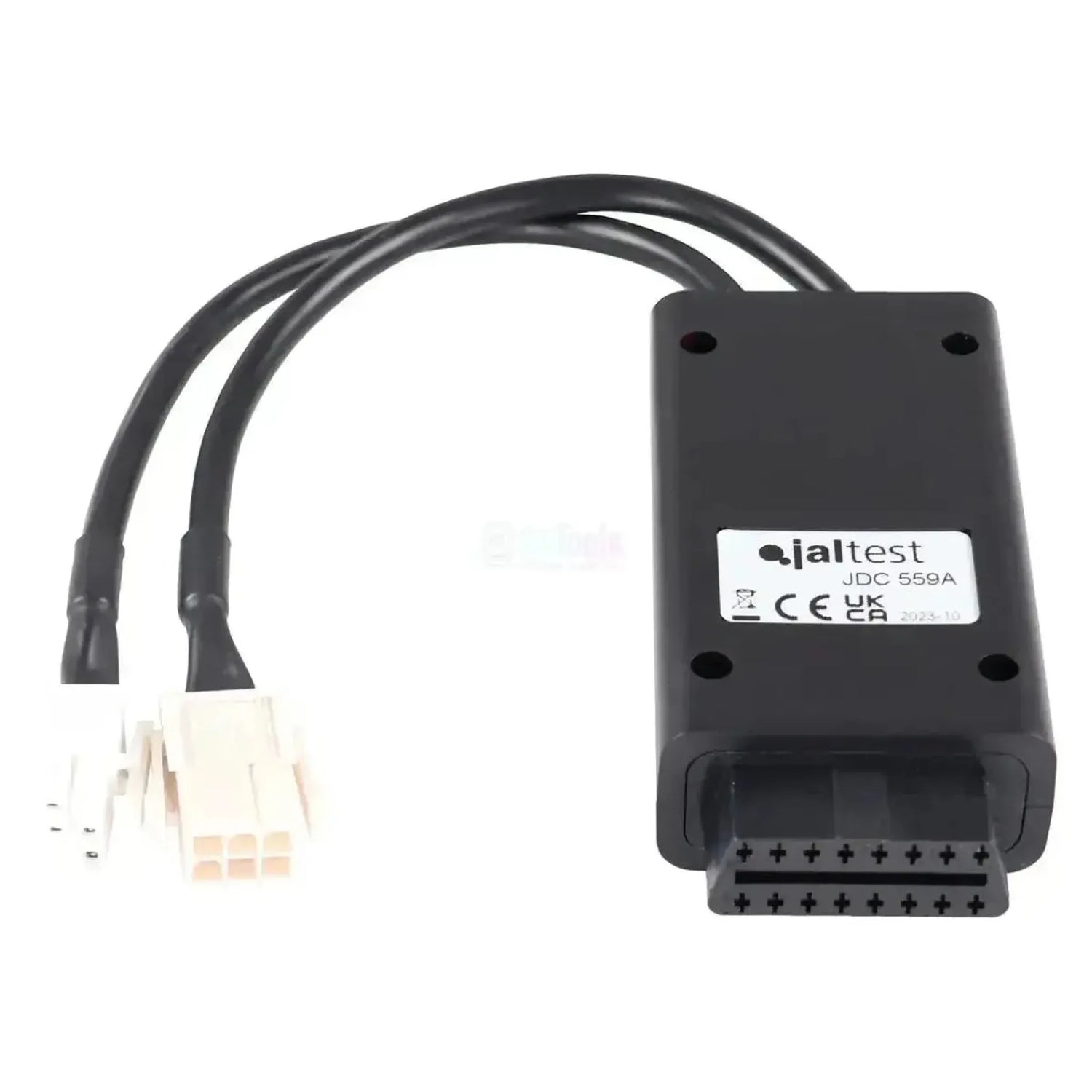

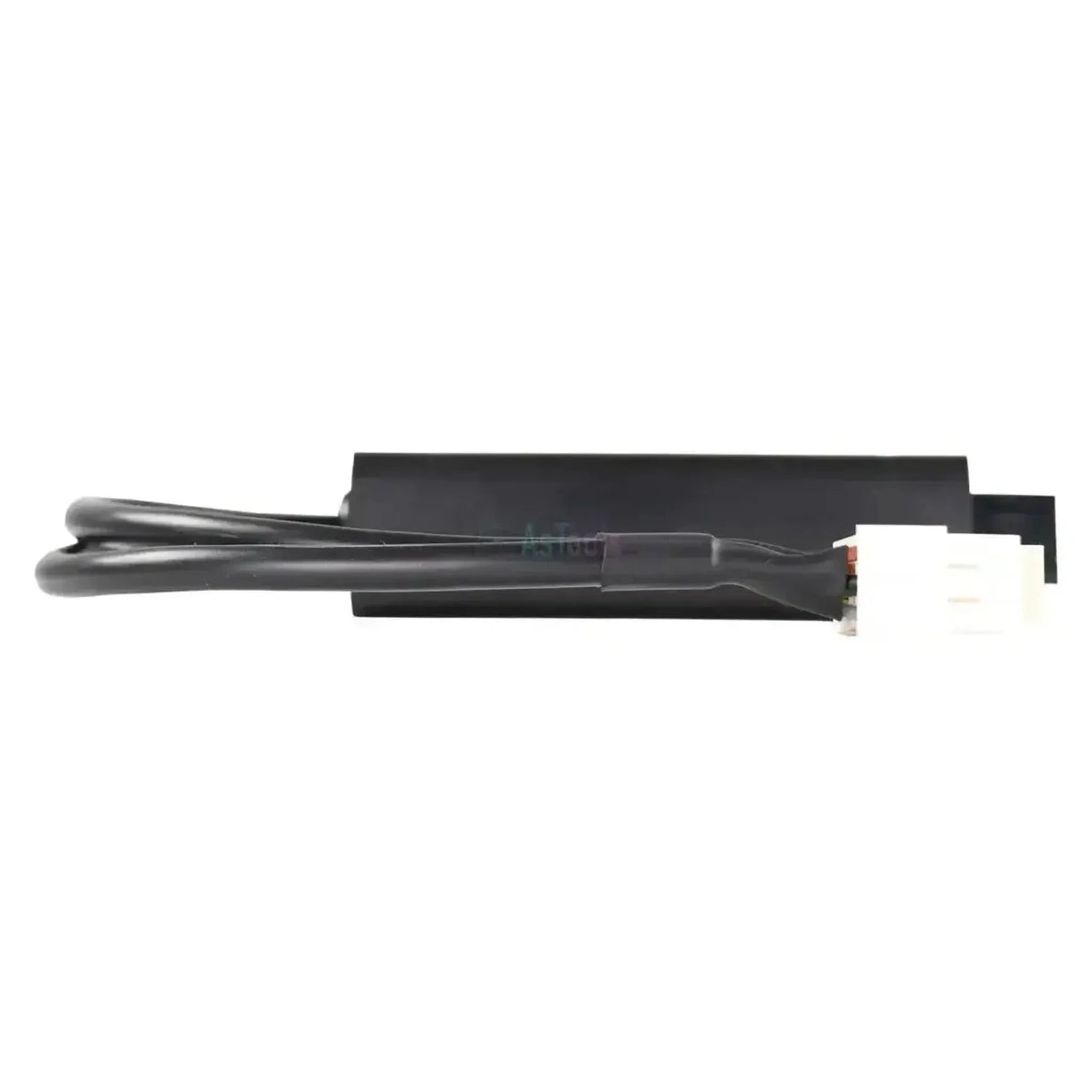

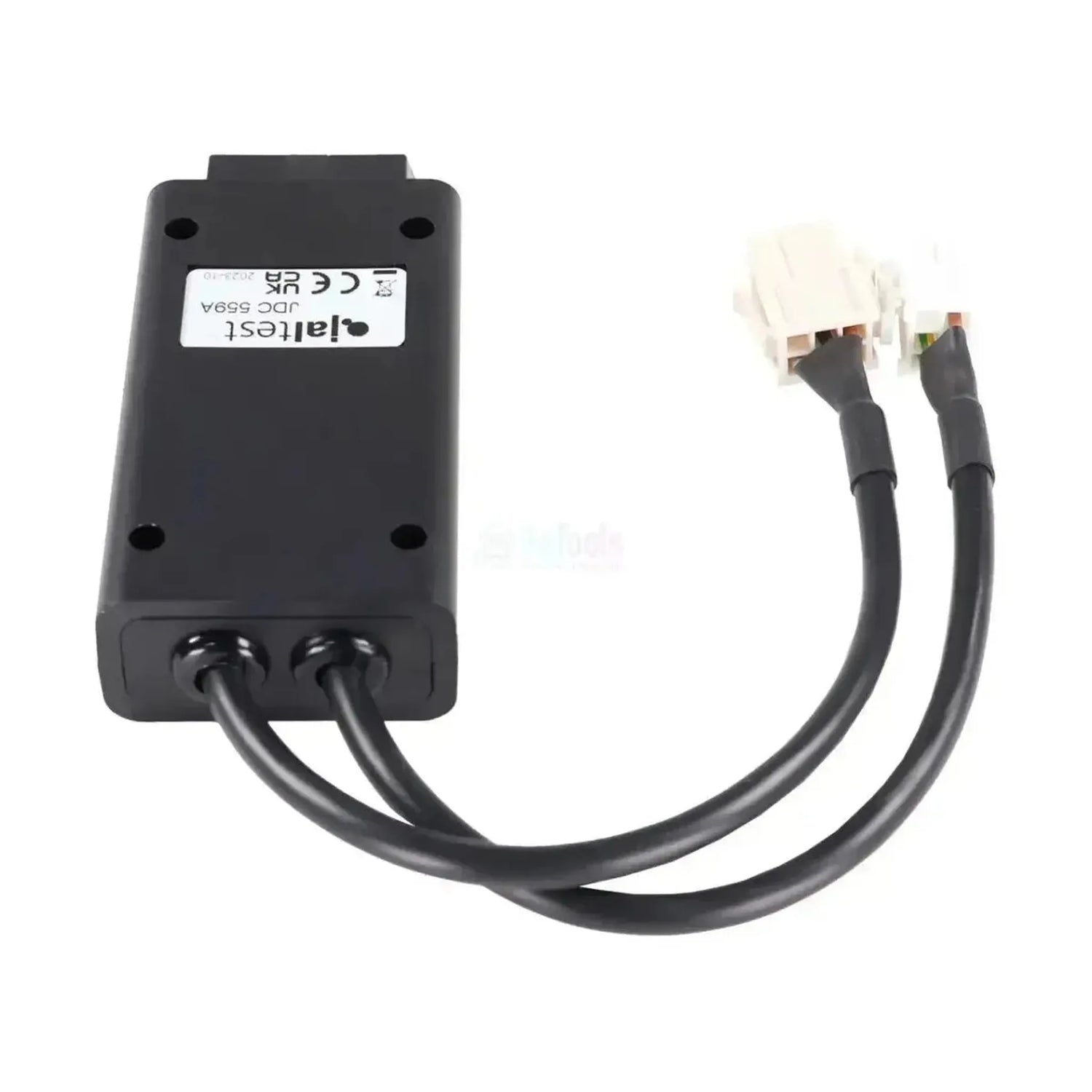

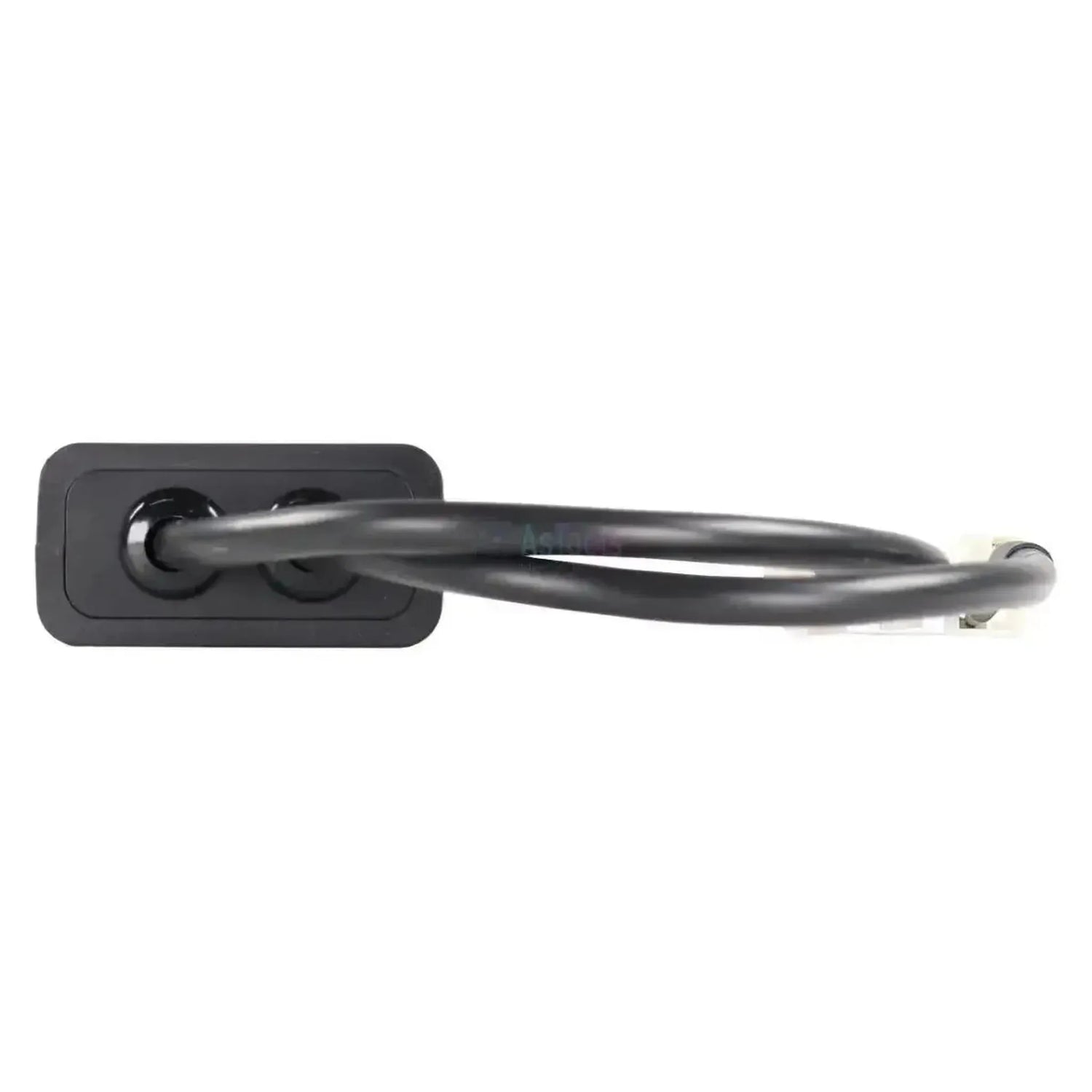

Il Jaltest JDC559A collega il connettore di diagnostica a 6+6 pin dei sollevatori e telescopici Haulotte all'ingresso OBD2 a 16 pin del vostro cavo di diagnostica Jaltest. Direttamente dopo il connettore OBD2 si trova una scatola rettangolare nera da cui escono due rami, ciascuno con uno spinotto bianco a 6 poli disposto in due file di tre. I due spinotti formano una coppia compatibile: uno dispone di bussole di contatto, l'altro di un cappuccio di protezione. Il cavo è lungo 30 cm.

Con entrambi i rami collegati, il software Jaltest raggiunge le centraline di comando senza necessità di scambio intermedio. Tra queste figurano la regolazione idraulica HYDRAULICS sia nella versione CAN sia in quella più risalente RS232, la gestione motore ECM Kohler inclusa la versione Stage V, e sulla serie HA la E-CDIS dei motori Kubota. Sui telescopici HTL è compresa solo la regolazione Kohler. Il cavo funziona con Jaltest Link V8.1 e V9 ed è coperto dal modulo Jaltest MHE.

VANTAGGI

✔Entrambi gli spinotti a 6 poli in un unico cavo, in modo da non dovere effettuare scambi durante le operazioni di diagnostica.
✔Raggiunge la regolazione idraulica HYDRAULICS sia nella versione CAN sia in quella più risalente RS232, pertanto copre più generazioni di macchine.
✔Copre la gestione motore ECM Kohler, inclusa la versione Stage V delle macchine più recenti.
✔Sui sollevatori HA comprende anche la regolazione E-CDIS dei motori Kubota, ed è utilizzabile con Link V8.1 e V9.

LIMITAZIONI

✕Sui telescopici HTL è compresa solo la regolazione Kohler; la E-CDIS non è disponibile.
✕La versione RS232 di HYDRAULICS è propria delle macchine più risalenti; la presenza dell'una o dell'altra sulla vostra macchina determina ciò che vedrete.
✕Riservato al connettore Haulotte a 6+6 pin. Le macchine Haulotte dotate di un singolo spinotto a 4 pin rientrano nel modello JDC549, che sul lato interfaccia non termina in OBD2 ma in un DB26 a 26 pin.
✕Con 30 cm il cavo è corto, pertanto durante il lavoro vi troverete in prossimità dell'unità di comando.

Applicazioni e funzionalità

Attraverso questa doppia connessione raggiungete con il software Jaltest le centraline di comando della macchina. I sistemi presenti variano a seconda della serie e della motorizzazione: i sollevatori dispongono di più componenti rispetto ai telescopici HTL. Le seguenti centraline fanno parte della copertura MHE di Jaltest.

Centraline di comando raggiungibili

  • HYDRAULICS (CAN), impianto idraulico: La regolazione idraulica della macchina sul bus CAN.
  • HYDRAULICS (RS232), impianto idraulico: La medesima regolazione su macchine più risalenti con collegamento seriale.
  • ECM Kohler, gestione motore diesel con iniezione common rail: La regolazione dei motori diesel Kohler.
  • ECM Kohler (Stage V), gestione motore diesel con iniezione common rail: La versione Stage V della medesima regolazione.
  • E-CDIS, gestione motore diesel con iniezione common rail: La regolazione dei motori Kubota sulla serie HA.

Operazioni disponibili

  • Lettura e cancellazione dei codici di guasto: Estrazione della memoria errori della centralina, con descrizione dei guasti rilevati.
  • Visualizzazione dei dati di misura: I valori attuali dei sensori collegati alla centralina, in formato numerico e grafico.
  • Gestione della manutenzione: Gli intervalli di manutenzione e i lavori eseguiti, con rapporto di servizio.
  • Esecuzione di azioni supplementari: Le procedure aggiuntive che Jaltest offre per ogni centralina, ove disponibili per il sistema.

Veicoli e applicazioni compatibili

È il connettore a fare la differenza, non il modello. Questo cavo si adatta a qualsiasi macchina Haulotte il cui connettore presso l'unità di comando consista in una connessione a 6+6 pin. Jaltest copre le seguenti serie nella categoria MHE; poiché i sollevatori e i telescopici non sono soggetti all'obbligo OBD, questo assetto si ritrova anche su Haulotte più recenti. Le macchine con un singolo connettore a 4 pin rientrano nel modello JDC549.

Haulotte:

  • Serie HA: HA 12 fino a HA 80, sollevatore articolato.
  • Serie H: H 12 fino a H 43, sollevatore a forbice.
  • Serie HT: HT 16 fino a HT 67, sollevatore telescopico.
  • Serie HTL: HTL 3000 fino a HTL 9000, telescopico.
  • COMPACT 10 DX e COMPACT 12 DX: Sollevatore a forbice.
  • Serie STAR: STAR 6, 8 e 10, piattaforma elevatrice verticale.
  • OPTIMUM 8: Sollevatore a forbice.
  • SIGMA 16: Sollevatore telescopico.
💡
Buono a sapersi: I due spinotti bianchi a 6 poli costituiscono una coppia compatibile, uno con bussole di contatto e l'altro con pin. Verificate direttamente sulla macchina come è realizzato il connettore presso l'unità di comando prima di effettuare l'ordine.

Contenuto della confezione

  • 1x Jaltest (JDC559A) | Haulotte 6+6-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Specifiche tecniche

Specifica Descrizione
Marca Jaltest (Cojali)
Numero di riferimento JDC559A
Tipo Cavo adattatore
Applicazione Piattaforme aeree e telescopiche Haulotte
Lunghezza 30 cm
Interfaccia Jaltest Link V8.1 e V9
Connettore lato macchina OBD 6+6-pin (due connettori bianchi, coppia compatibile)
Connettore lato interfaccia OBD2 16-pin
Unità di controllo HYDRAULICS (CAN e RS232), ECM Kohler e ECM Kohler (Stage V), E-CDIS
Segmento Hef- en Hijswerktuigen
Modulo Jaltest Jaltest MHE (movimentazione interna e sollevamento carichi)
