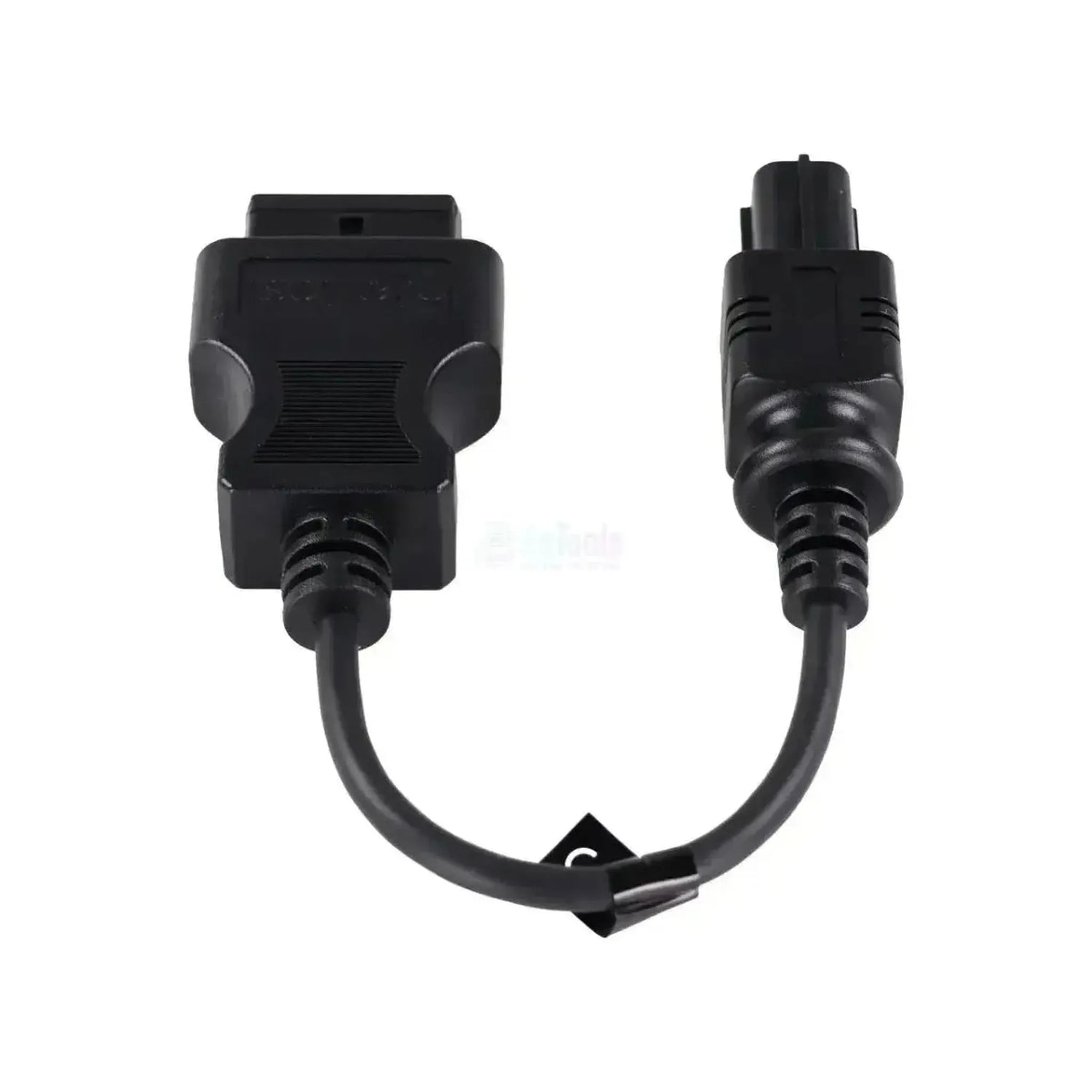

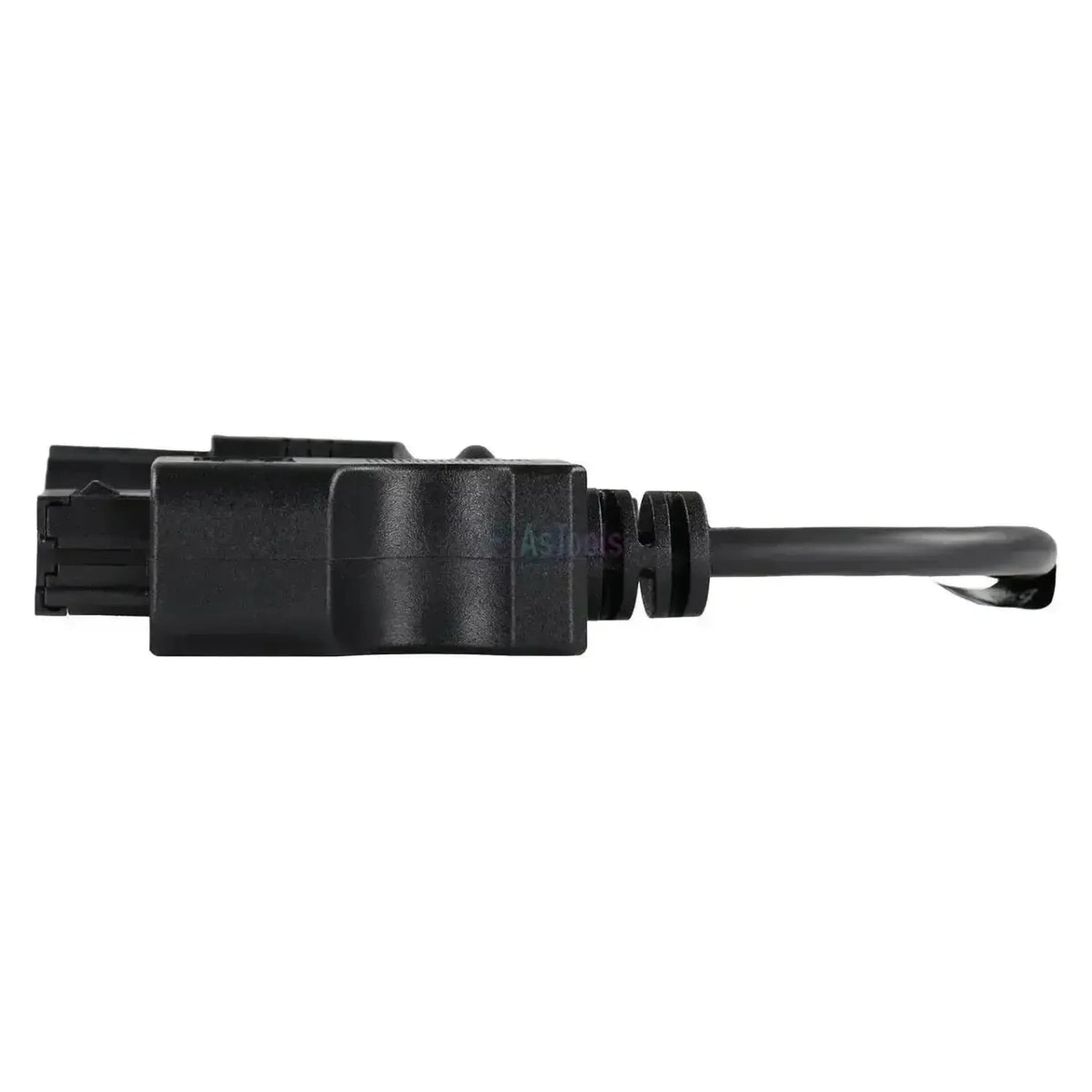

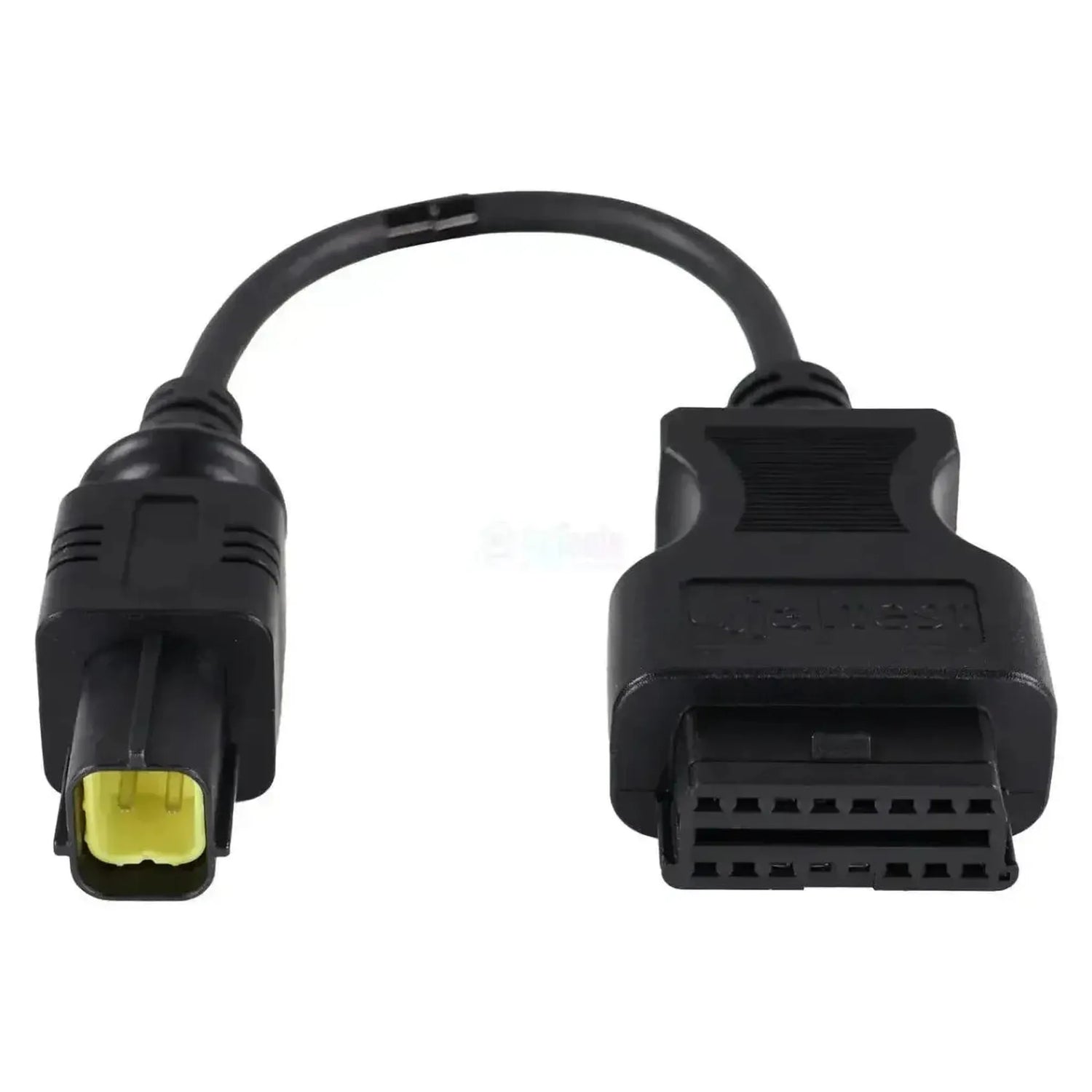

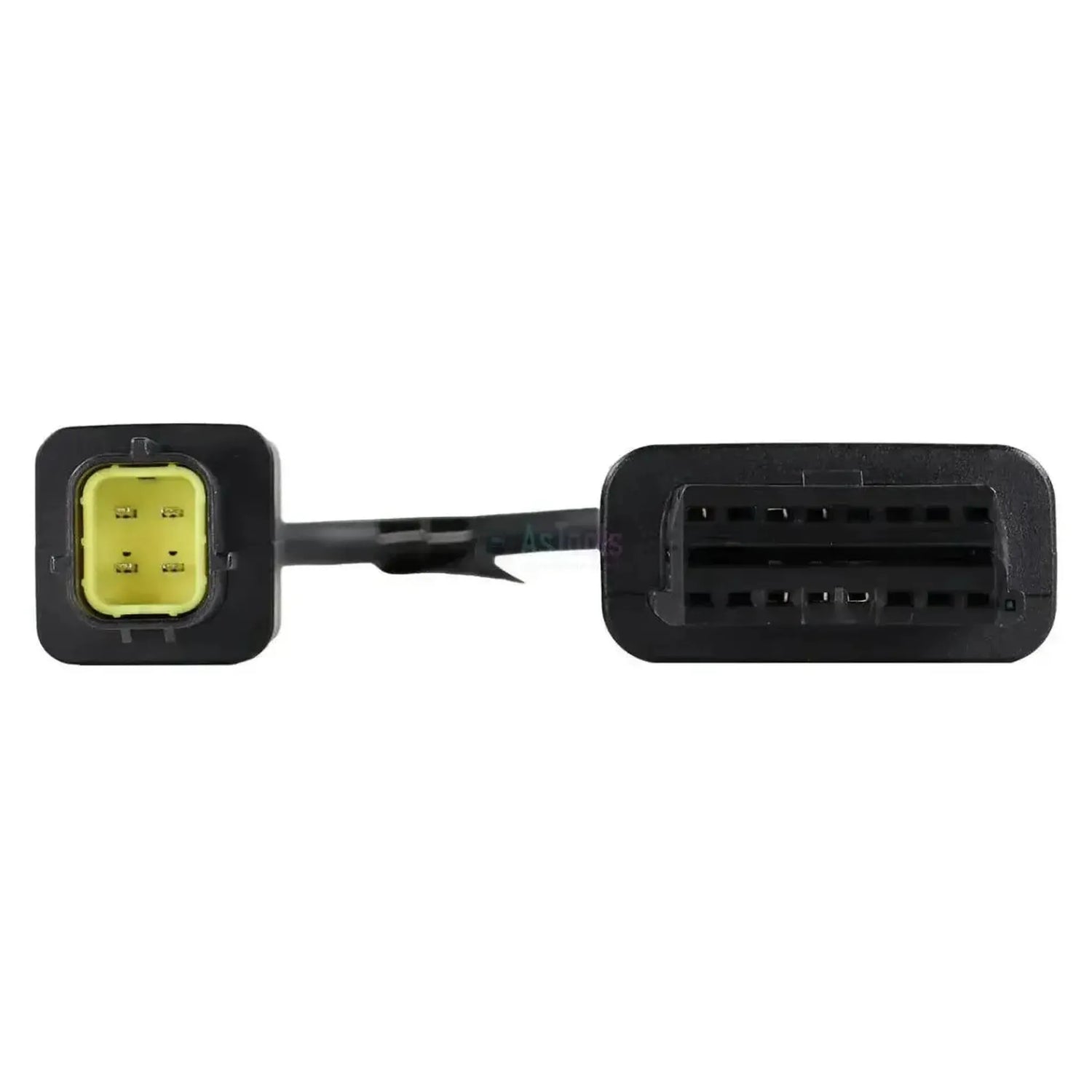

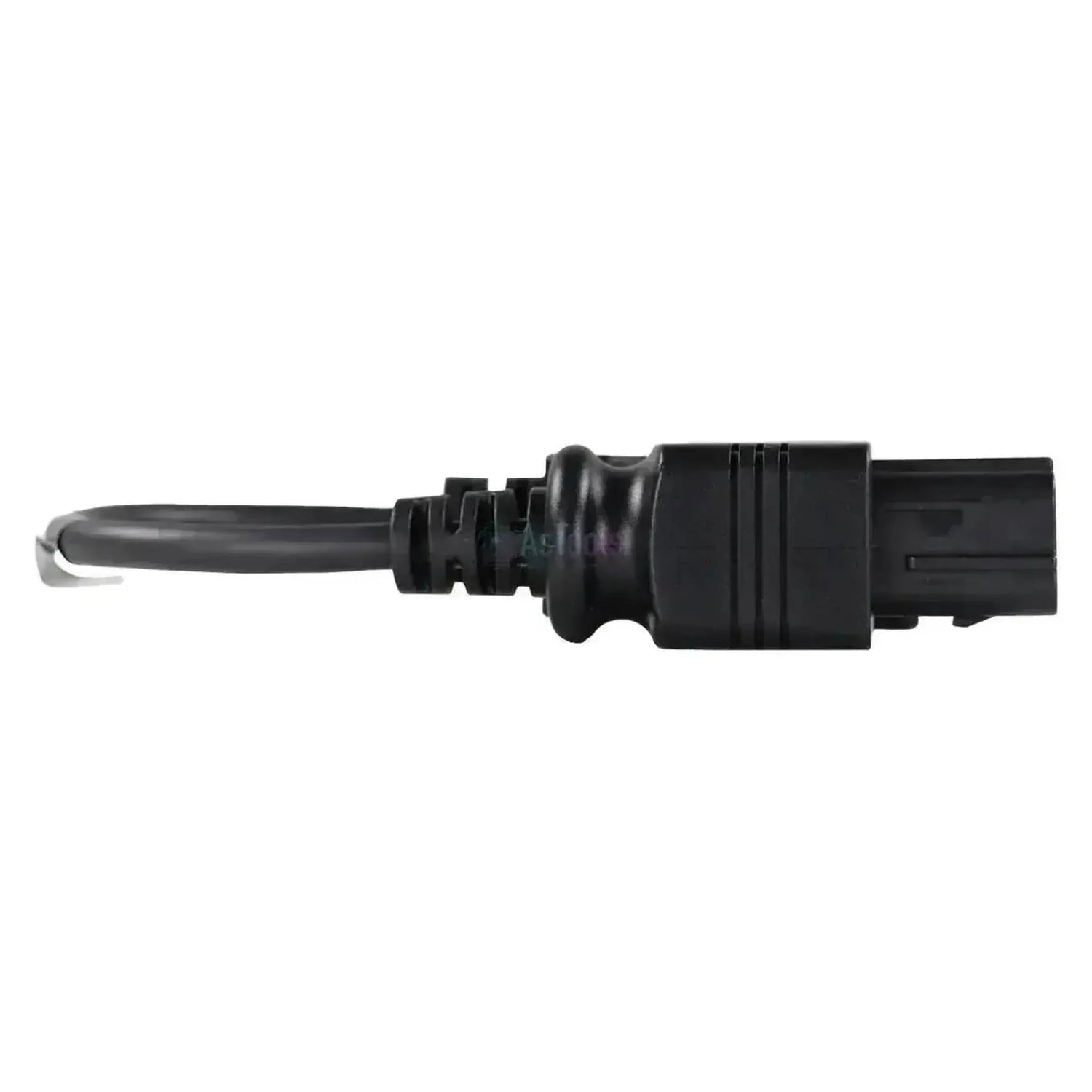

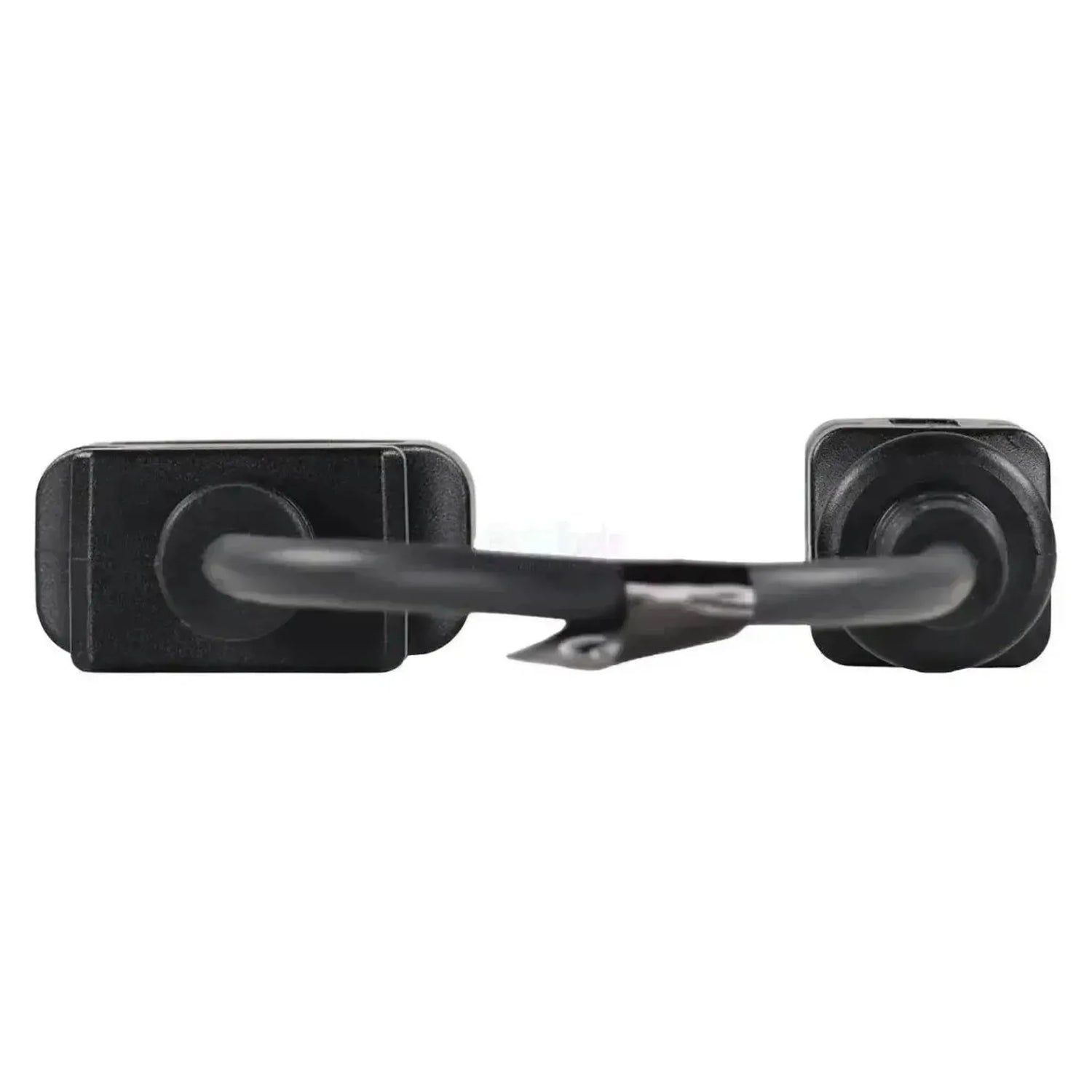

Il Jaltest JDC523A collega il connettore diagnostico proprietario a 4 pin di un motore Kubota alla vostra apparecchiatura Jaltest. Sul lato macchina è presente una spina rettangolare nera con un alloggiamento dei contatti giallo e quattro pin piatti, con ingresso del cavo diritto. Sul lato interfaccia il cavo termina in OBD2 a 16 pin; la lunghezza totale è da 28 a 30 cm. Questo connettore si trova sul blocco motore stesso, quindi lo troverete su o accanto al motore e non in una posizione fissa sulla macchina.
Con questo collegamento il software Jaltest accede direttamente ai due dispositivi di controllo motore Kubota supportati: l'E-CDIS con iniezione common rail e l'ECU 05. Per entrambi sono disponibili le stesse funzionalità di diagnostica, da codici di guasto e dati in tempo reale fino a manutenzione e funzioni aggiuntive, e la versione specifica del blocco determina quale dispositivo di controllo avete. Poiché Kubota fornisce i suoi blocchi motore come azionamenti compatti a molti costruttori di macchine, il cavo è incluso in Jaltest AGV, OHW, MHE e Multi-purpose Vehicle.
VANTAGGI
ASPETTI DA CONSIDERARE
Applicazioni e funzionalità
Tramite questo collegamento accedete al dispositivo di controllo motore del blocco Kubota con il software Jaltest. Quale dei due dispositivi di controllo è montato dipende dalla versione specifica del motore e non dalla macchina. Le unità di seguito provengono dal supporto Kubota e offrono le stesse funzionalità, da codici di guasto fino a funzioni aggiuntive.
Dispositivi di controllo a cui potete accedere
- E-CDIS, dispositivo di controllo diesel elettronico con iniezione common rail: Il dispositivo di controllo motore common rail di Kubota.
- ECU 05, dispositivo di controllo diesel elettronico: Il secondo dispositivo di controllo dal supporto Kubota, con le stesse funzionalità dell'E-CDIS.
Cosa potete fare
- Leggere e cancellare i codici di guasto: Accedere alla memoria dei guasti del dispositivo di controllo con la descrizione dell'anomalia e cancellarla dopo la riparazione.
- Visualizzare i dati in tempo reale: I valori attuali dei sensori del dispositivo di controllo, con la possibilità di impostare soglie di allarme per valori fuori dall'intervallo normale.
- Consultare la manutenzione: Controllare gli intervalli di manutenzione del motore e registrare i lavori eseguiti in un rapporto.
- Eseguire funzioni aggiuntive: Le procedure speciali per dispositivo di controllo, come funzioni di ripristino e configurazione. Su Kubota disponibili sia per l'E-CDIS che per l'ECU 05.
Veicoli e applicazioni compatibili
È il connettore a fare la differenza, non la macchina. Kubota fornisce i suoi blocchi motore come azionamenti indipendenti, quindi la serie motore è determinante e non il marchio sulla mascherina. Questo cavo si adatta a qualsiasi blocco Kubota con il connettore a 4 pin con alloggiamento dei contatti giallo; verificatelo sulla macchina prima di ordinare. Le serie di seguito sono incluse nel supporto Kubota.
Kubota:
- Serie D: D 1803
- Serie V: V 1505, V 2403, V 2607, V 3307, V 3800, V 4309, V 5009 e V 6108
- Motori a gas WG: WG 1605, WG 1903, WG 2503 e WG 3800
- Installato in macchine movimento terra e da costruzione compatte, macchine agricole, attrezzature di sollevamento e movimentazione, veicoli per pulizia e lavoro, e impianti stazionari
Contenuto della confezione
- 1x Jaltest (JDC523A) | Kubota 4-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Marca | Jaltest (Cojali) |
| Numero di riferimento | JDC523A |
| Tipo | Cavo adattatore |
| Applicazione | Motori Kubota con connettore diagnostico a 4 pin |
| Lunghezza | Da 28 a 30 cm |
| Interfaccia | Jaltest Link V8.1 e V9 |
| Connettore lato macchina | OBD a 4 pin (involucro nero, portacontatti giallo) |
| Connettore lato interfaccia | OBD2 a 16 pin |
| Unità di controllo | E-CDIS ed ECU 05 (controllo motore) |
| Segmento | Motore a combustione interna |
| Modulo Jaltest | Jaltest AGV (agricoltura), Jaltest OHW (edilizia e movimentazione terra), Jaltest MHE (movimentazione interna) e Jaltest Multi-purpose Vehicle |
| Parte del kit cavi | Kit cavi AGV (70002003) |
