Jaltest  |  SKU: JDC513A

Jaltest (JDC513A) | Massey Ferguson 16-pin OBD – 16-pin OBD2 Cavo adattatore | Veicolo agricolo

€104,95 incl.
€86,74 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

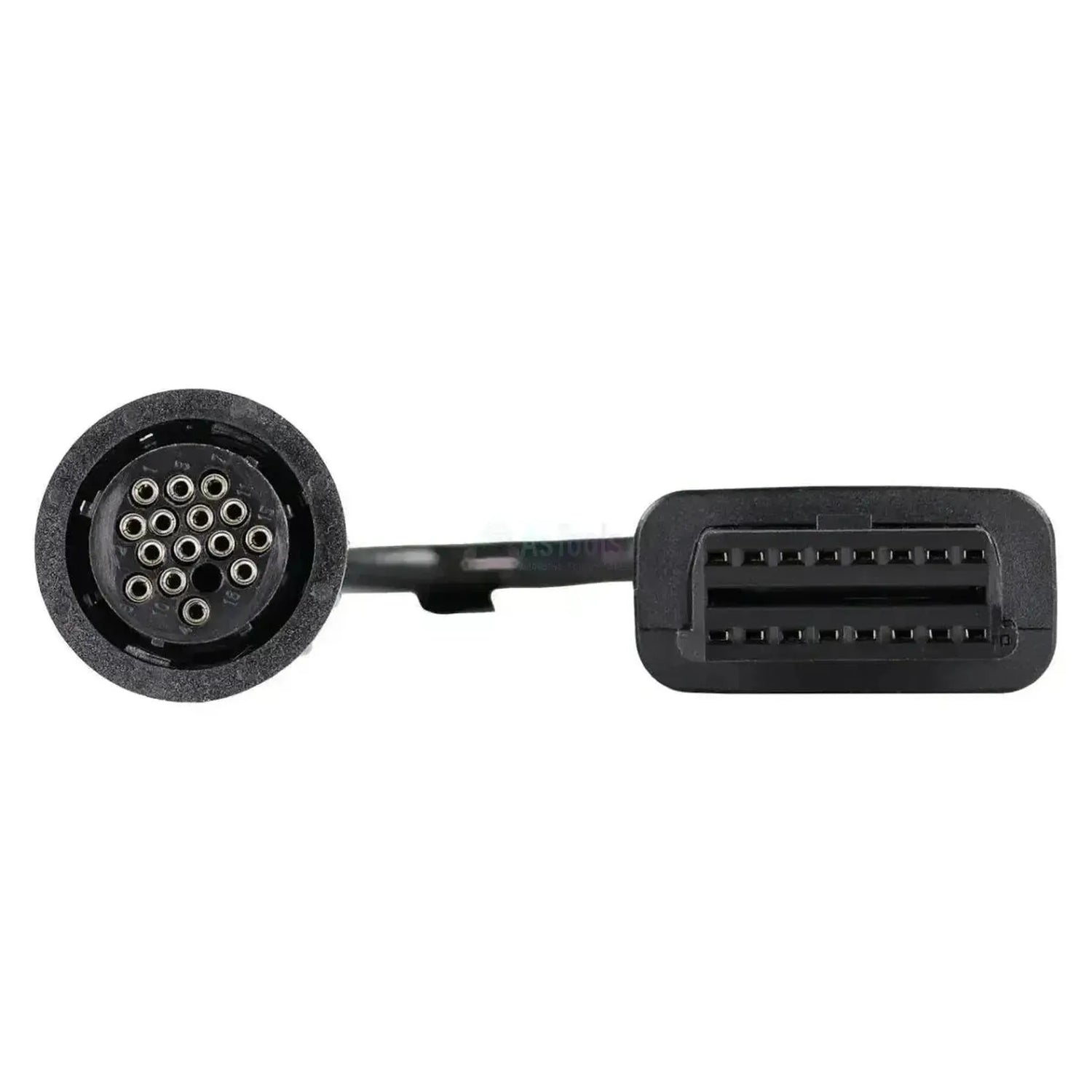

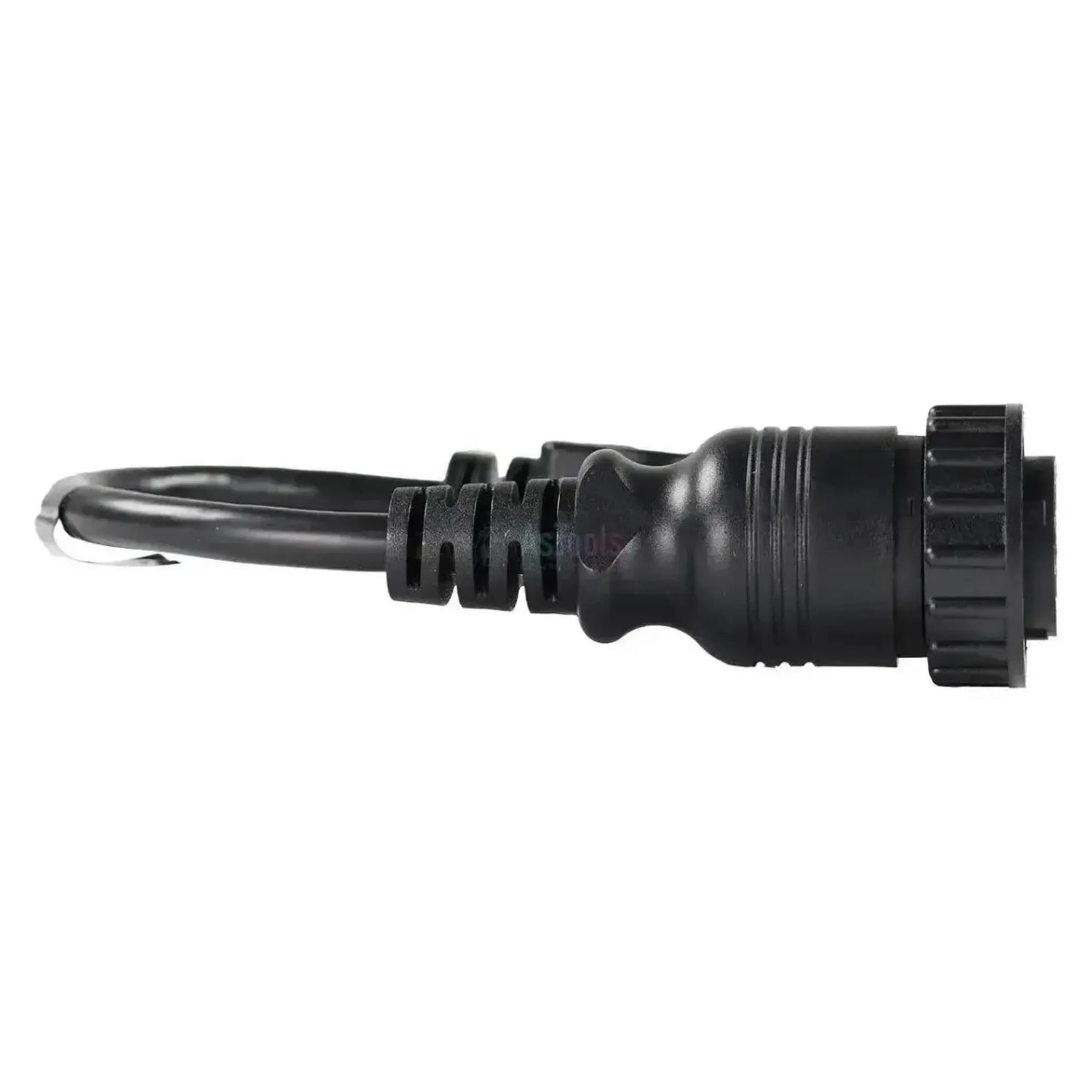

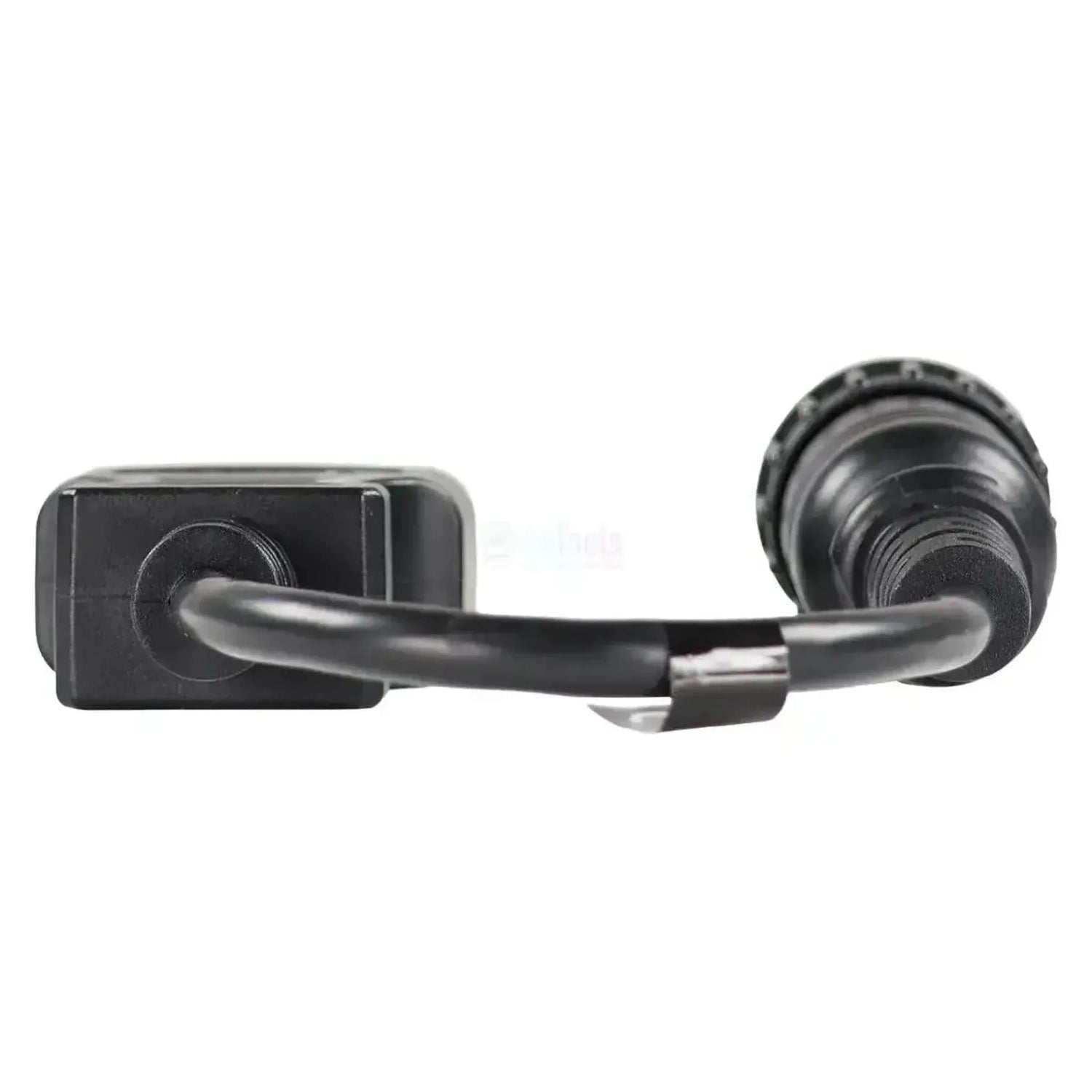

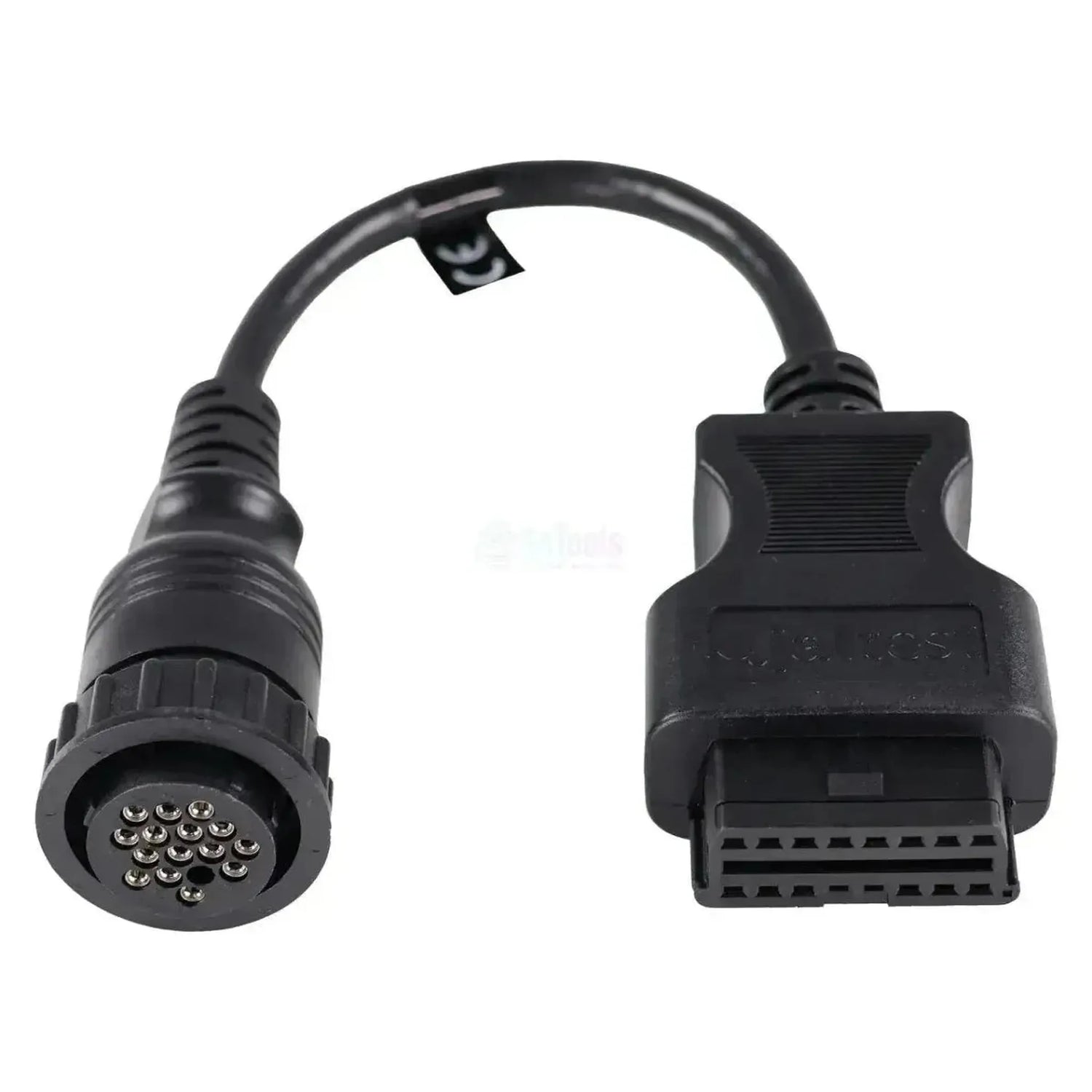

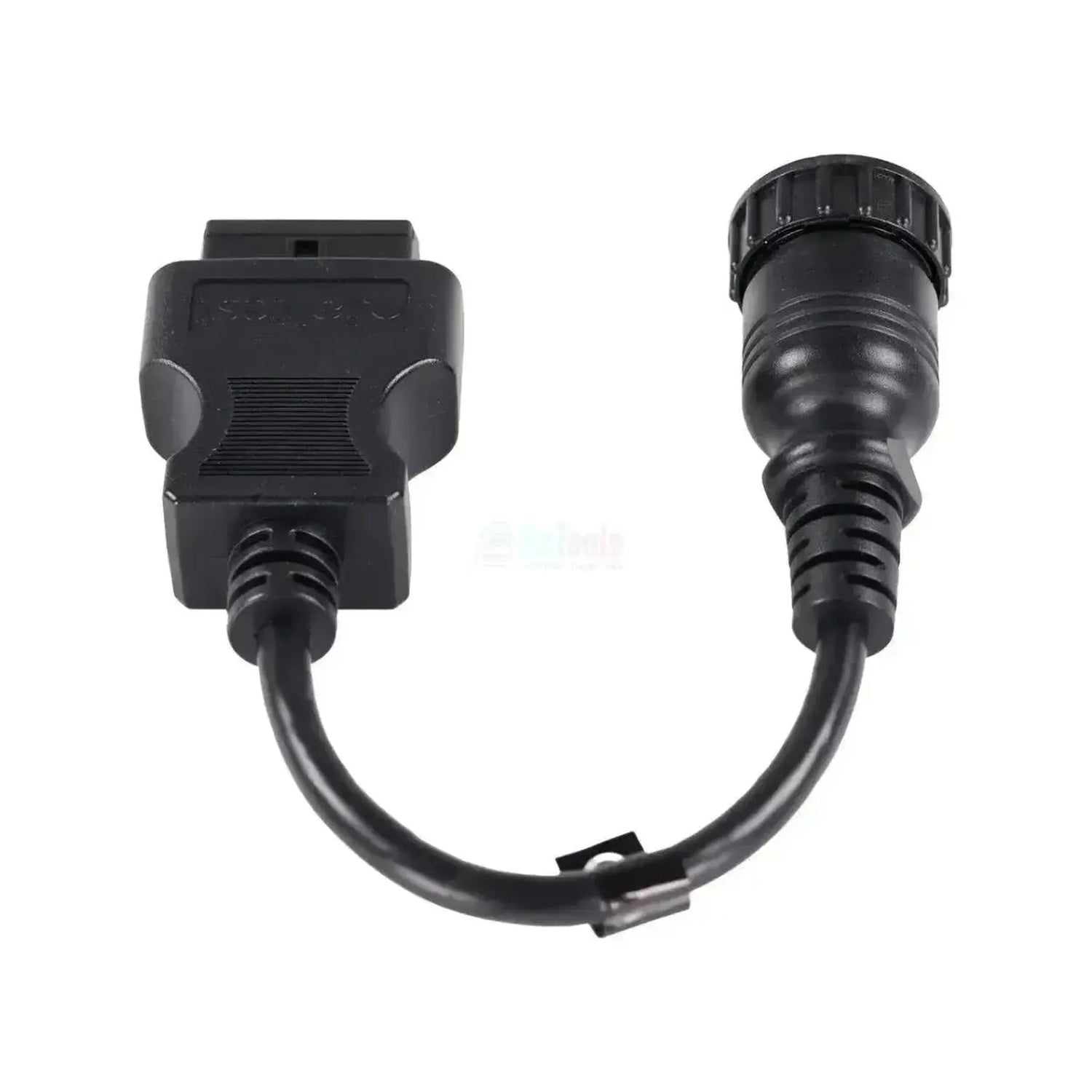

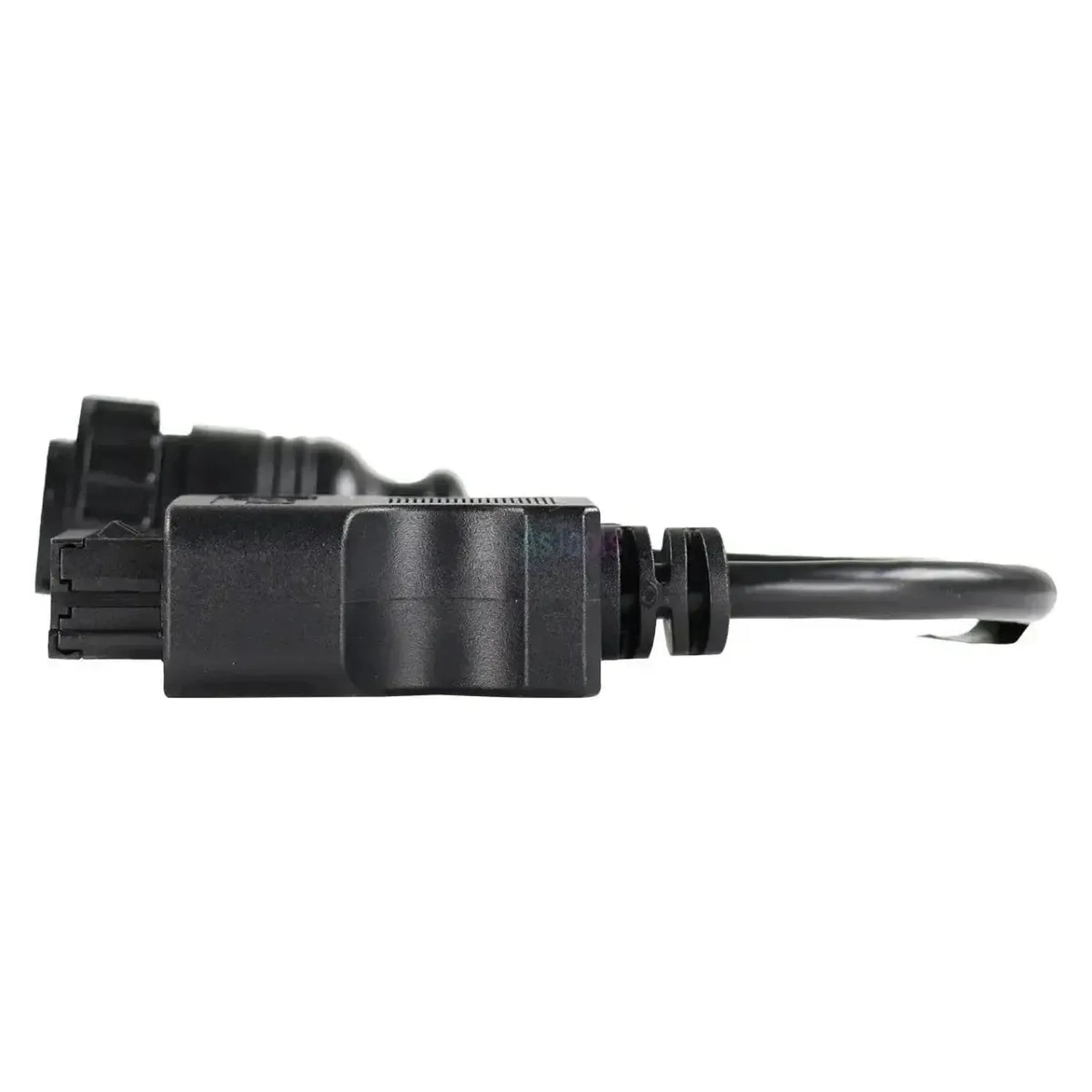

Il Jaltest JDC513A collega il connettore diagnostico proprietario a 16 pin dei trattori Massey Ferguson all'ingresso OBD2 a 16 pin del vostro cavo diagnostico Jaltest. Sul lato della macchina è presente un connettore rotondo nero con sedici contatti, numerati da 1 a 16 e dotati di anello di accoppiamento zigrinato; questo connettore ha una configurazione diversa da un connettore OBD2 standard. Il lato OBD2 è un connettore femmina con etichetta bianca JDC 513A, e il cavo è lungo 28-30 cm.

Il cavo apre la linea diagnostica a cinque centraline motore — dalla EEM2 con pompa distributrice VP30/VP44 alla ECM 1100D con iniezione common rail — all'intera famiglia Autotronic per cambio, sollevamento e sospensioni, oltre alla regolazione climatica ATC e al quadro strumenti DCC2. Gli intervalli di manutenzione sono disponibili solo sulle centraline motore; per le unità di cambio, sollevamento e sospensioni rimangono i codici di errore, i valori misurati e i dati della ECU. Questa versione funziona con Jaltest Link V8.1 e V9 e rientra in Jaltest AGV (veicoli agricoli).

VANTAGGI

✔Cinque centraline motore nella stessa copertura: EEM2 - VP30/VP44, EEM3 - EDC 7 UC31 e la serie ECM 1100, 1100C e 1100D.
✔L'intera famiglia Autotronic: Autotronic 3 PowerControl, Autotronic 4 Dyna VT e Autotronic 5 (Dynashift, Dyna 6).
✔Anche sollevamento, sospensioni e comfort: EHRC e Autotronic 5 Lifting, Autotronic 5 Suspension, Rexroth Valves, la regolazione climatica ATC e il quadro strumenti DCC2.
✔Un unico connettore per le serie 6200, 6400, 7400, 5400, 4400, 4200, 3400, 8200 e 8400, sia su Jaltest Link V8.1 che su V9.

LIMITAZIONI

✕Gli intervalli di manutenzione sono disponibili solo sulle centraline motore; per le unità di cambio, sollevamento e sospensioni rimangono i codici di errore, i valori misurati e i dati della ECU.
✕La generazione Autotronic nel vostro trattore dipende dal cambio scelto: ad esempio la serie 7400 monta Autotronic 4 Dyna VT, la serie 6400 Autotronic 3 e 5.
✕Solo per il connettore proprietario Massey Ferguson a 16 pin: un connettore rotondo con contatti numerati, non un connettore OBD2 trapezoidale piatto.
✕Per le serie 8200 e 8400 gli anni di costruzione non sono fissati; solo il connettore in cabina fornisce certezza.

Applicazioni e funzionalità

Attraverso questo collegamento a 16 pin accedete con il software Jaltest alle centraline del trattore. Le unità presenti variano a seconda della serie, del motore e del cambio. Le centraline seguenti provengono dalla copertura Massey Ferguson di Jaltest AGV.

Centraline che potete consultare

  • Gestione motore EEM2 - VP30/VP44: La centralina motore con pompa distributrice.
  • Gestione motore EEM3 - EDC 7 UC31: La centralina motore con iniezione common rail.
  • Gestione motore serie ECM 1100 (PDL), ECM 1100C (Tier 2/Stage II, J1939) e ECM 1100D (Tier 3/Stage IIIA, J1939, iniezione common rail): Le centraline motore basate su Perkins.
  • Cambio Autotronic 3 - PowerControl: La centralina del cambio delle versioni più risalenti.
  • Cambio Autotronic 4 - Dyna VT: La trasmissione continua della serie 7400 e altre.
  • Cambio Autotronic 5 - Dynashift e Dyna 6: Le versioni powershift.
  • Idraulica EHRC, Autotronic 5 - Lifting e Rexroth Valves: L'impianto di sollevamento e le valvole idrauliche esterne.
  • Sospensioni Autotronic 5 - Suspension: La gestione delle sospensioni dell'asse anteriore.
  • Regolazione climatica ATC: L'impianto di climatizzazione automatica.
  • Quadro strumenti DCC2: Il cruscotto con i dati di funzionamento.

Cosa potete fare

  • Leggere e cancellare i codici di errore: Estrarre la memoria degli errori della centralina, con la descrizione del guasto rilevato.
  • Visualizzare i valori misurati: I valori attuali dei sensori controllati dalla centralina, con la possibilità di impostare soglie di allarme.
  • Consultare gli intervalli di manutenzione: I servizi programmati e i lavori da eseguire, con un rapporto per l'amministrazione dell'officina. Disponibile su Massey Ferguson sulle centraline motore EEM2 ed EEM3.

Veicoli compatibili e applicazioni

Massey Ferguson ha mantenuto questo connettore proprietario a 16 pin su una lunga serie di modelli. Le serie seguenti sono coperte da Jaltest AGV, con gli anni di costruzione dove noti. Il connettore rotondo con contatti numerati indica se questo cavo è compatibile.

Il fattore determinante è il connettore, non il modello. Questo cavo si adatta a qualsiasi trattore Massey Ferguson dotato del connettore diagnostico proprietario a 16 pin.

Massey Ferguson:

  • Massey Ferguson serie 6200: (1999 - 2003)
  • Massey Ferguson serie 6400: (2003 - 2013)
  • Massey Ferguson serie 7400: (2004 - 2012)
  • Massey Ferguson serie 5400: (2004 - 2013)
  • Massey Ferguson serie 4400: (2004 - 2011)
  • Massey Ferguson serie 4200: (1997 - 2001)
  • Massey Ferguson serie 3400: (2005 - 2010)
  • Serie Massey Ferguson 8200 e 8400
💡
Informazione utile: Il connettore a 16 pin Massey Ferguson è ubicato nella cabina e presenta una configurazione diversa rispetto a un comune connettore OBD2. I veicoli agricoli non sono soggetti all'obbligo OBD, pertanto questo connettore proprietario è rimasto in uso per un ampio arco di anni di produzione. Verificate il connettore della macchina prima di ordinare: si tratta di un connettore rotondo a 16 boccole numerate.

Contenuto della confezione

  • 1x Jaltest (JDC513A) | Massey Ferguson 16 pin OBD – 16 pin OBD2 Cavo adattatore | Macchina agricola

Specifiche tecniche

Specifica Descrizione
Marca Jaltest (Cojali)
Numero di riferimento JDC513A
Tipo Cavo adattatore
Applicazione Massey Ferguson (connettore a 16 pin)
Connettore lato macchina 16 pin OBD, connettore nero rotondo con boccole numerate e anello di serraggio zigrinato
Connettore lato interfaccia 16 pin OBD2, connettore femmina
Lunghezza da 28 a 30 cm
Interfaccia Jaltest Link V8.1 e V9
Centraline di controllo EEM2, EEM3 e ECM 1100/1100C/1100D (motore), Autotronic 3, 4 e 5 (trasmissione), EHRC, Autotronic 5 Lifting e Valvole Rexroth (impianto idraulico), Autotronic 5 Suspension (sospensioni), ATC (climatizzazione) e DCC2 (quadro strumenti)
Segmento Macchina agricola
Modulo Jaltest Jaltest AGV (veicoli agricoli)
Parte del kit cavi Kit cavi AGV (70002003)
