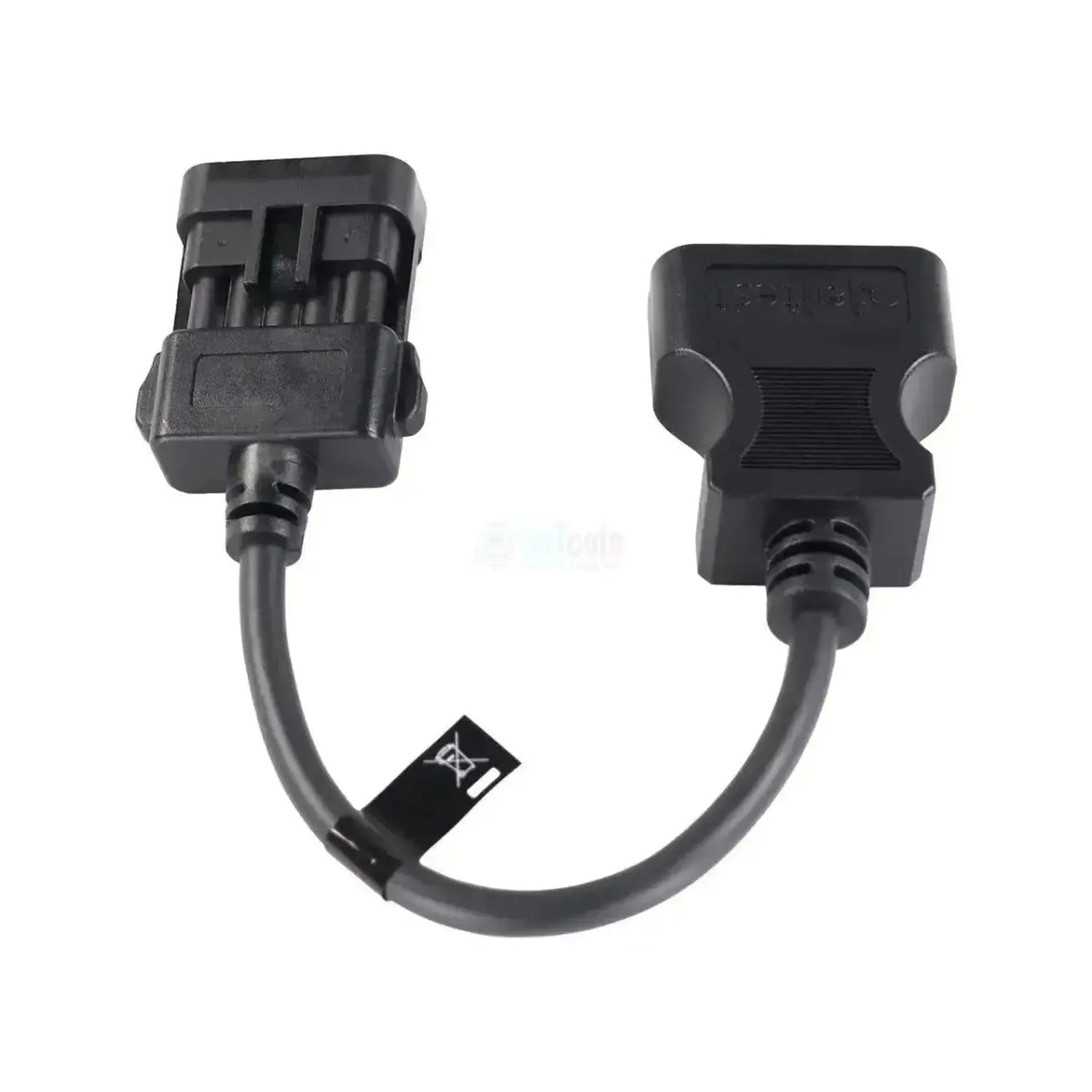

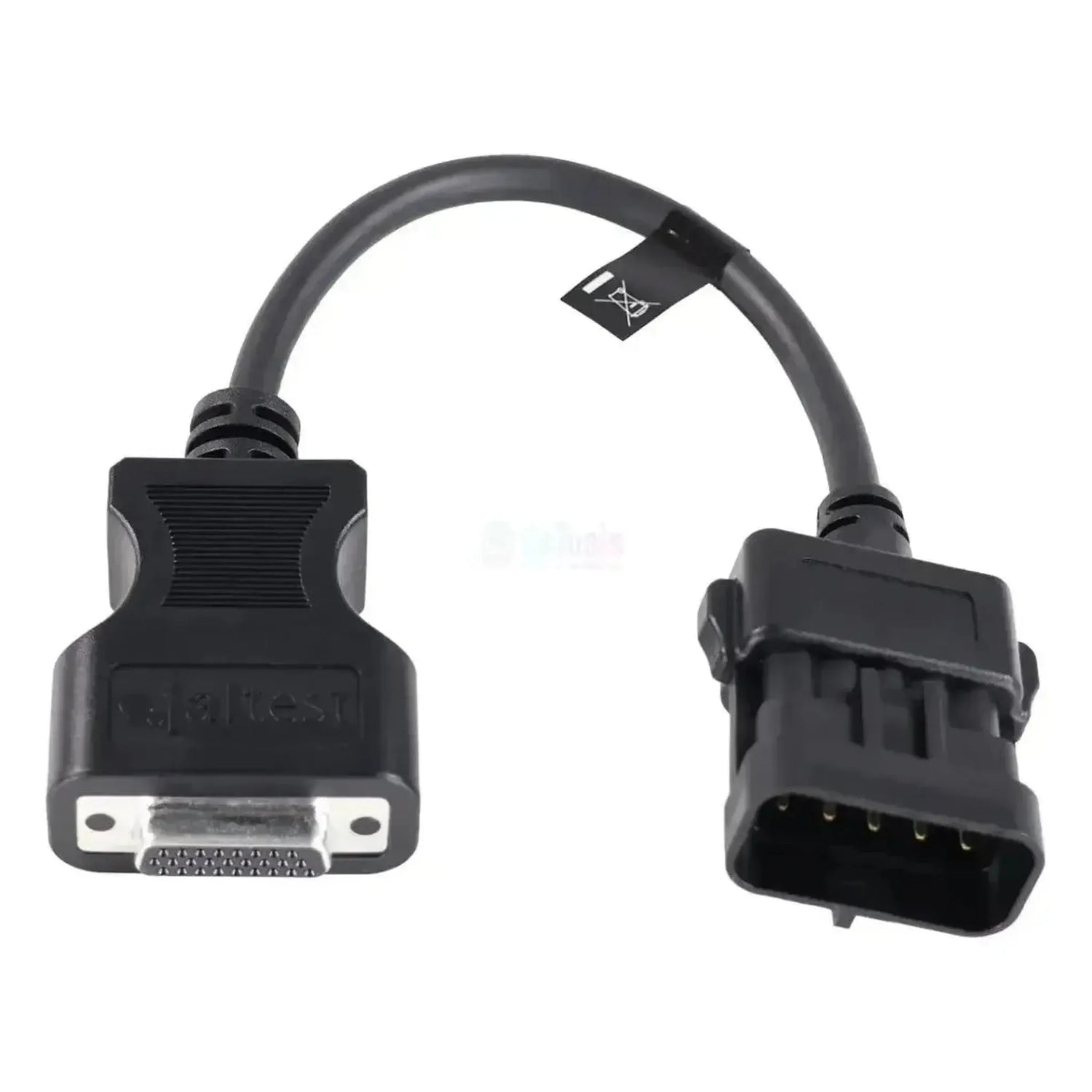

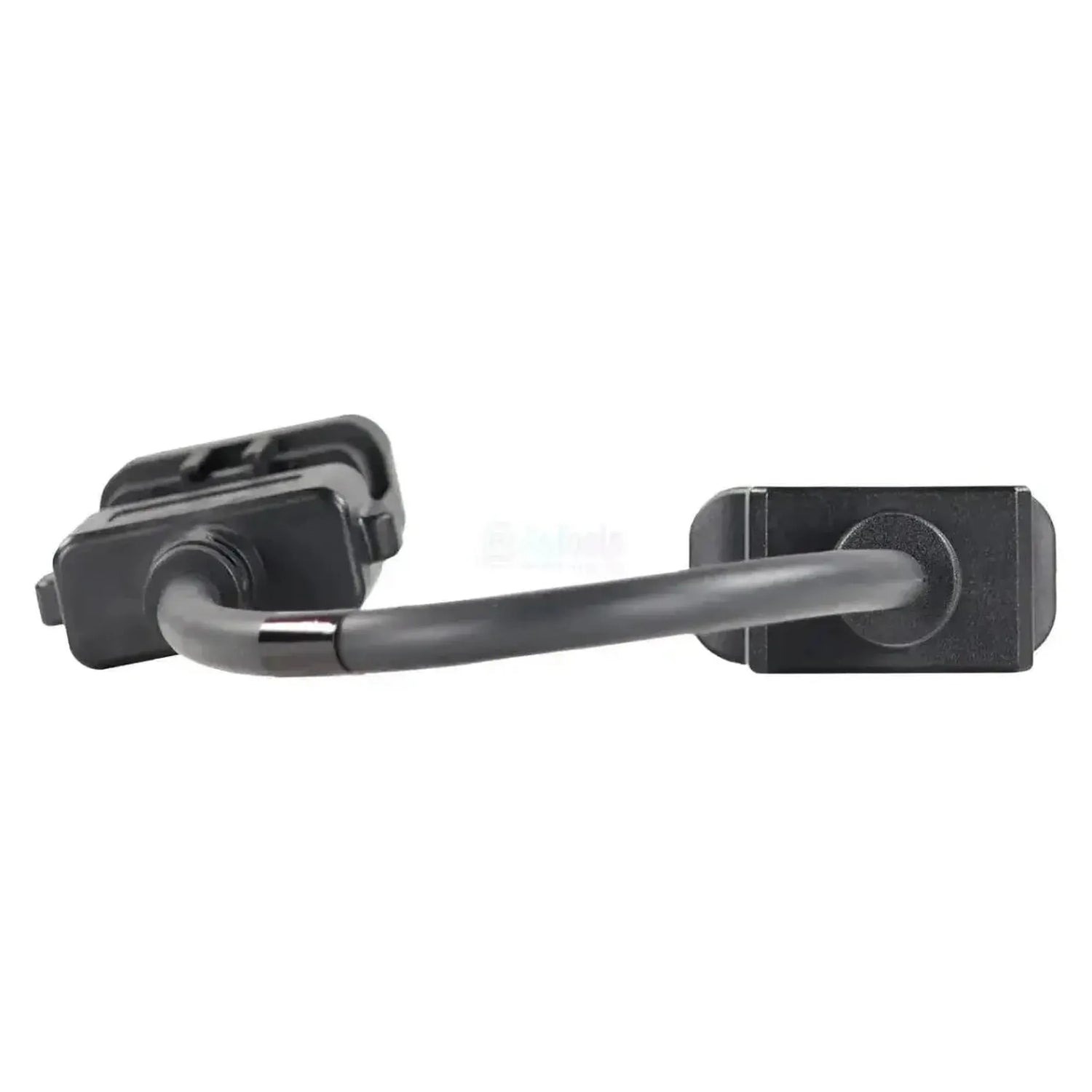

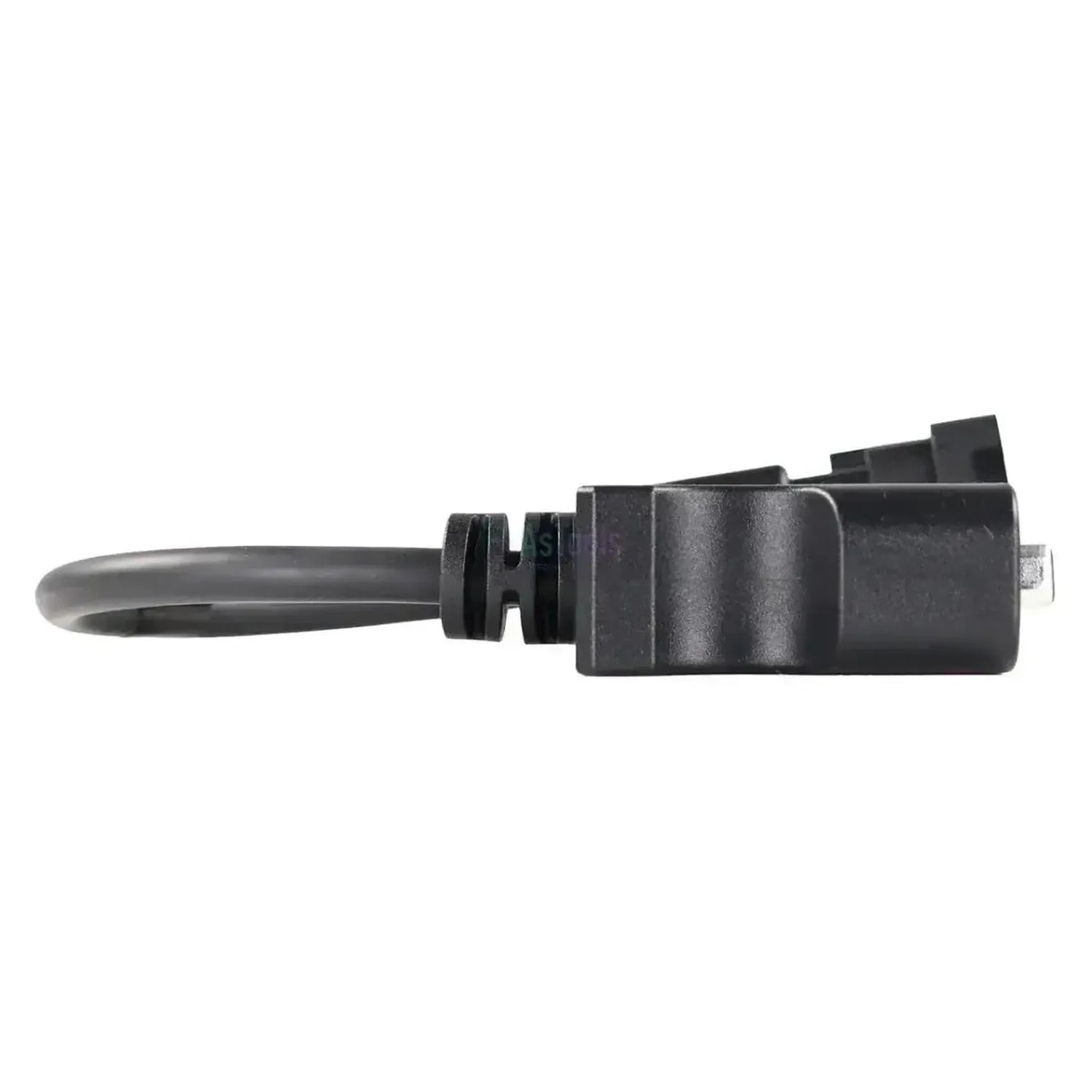

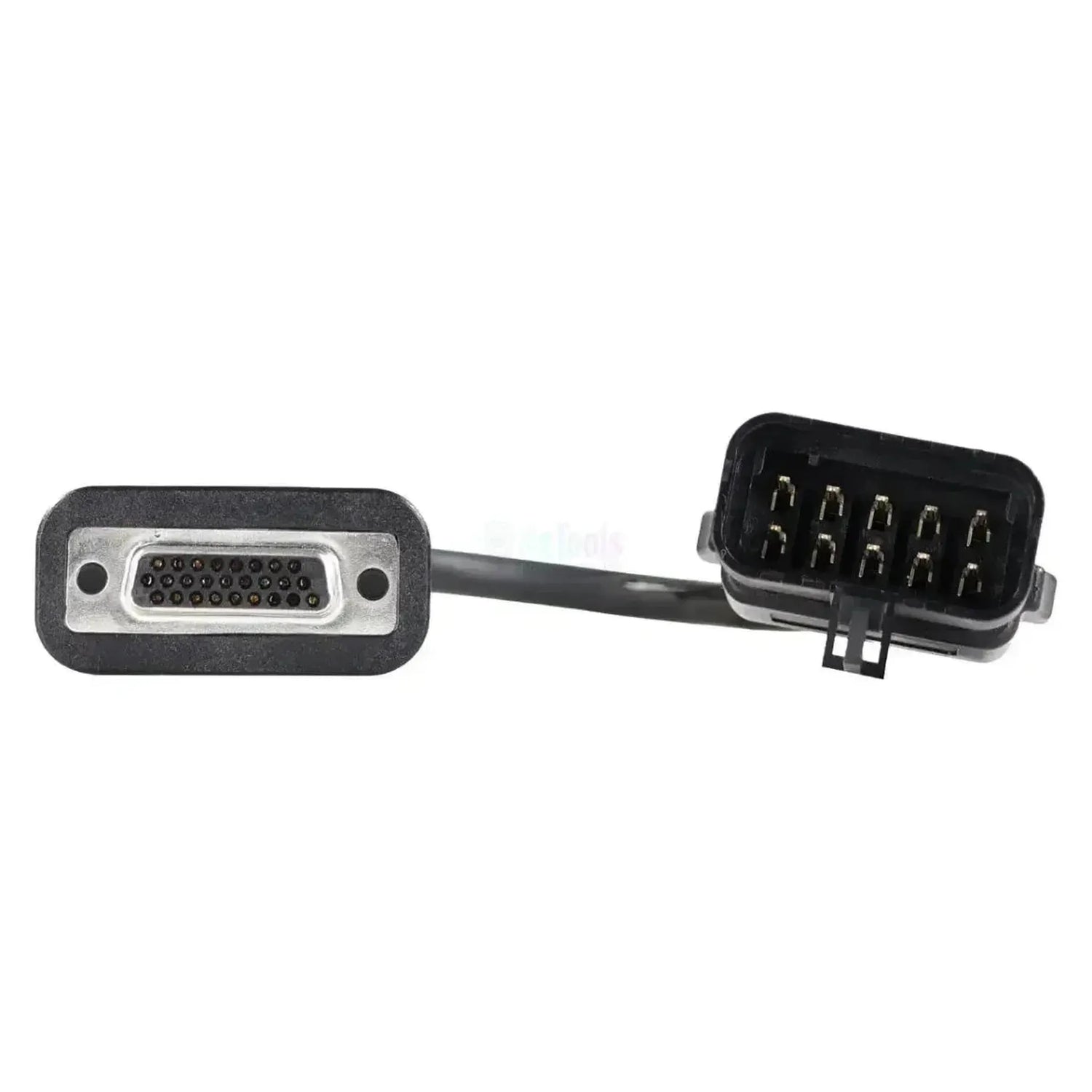

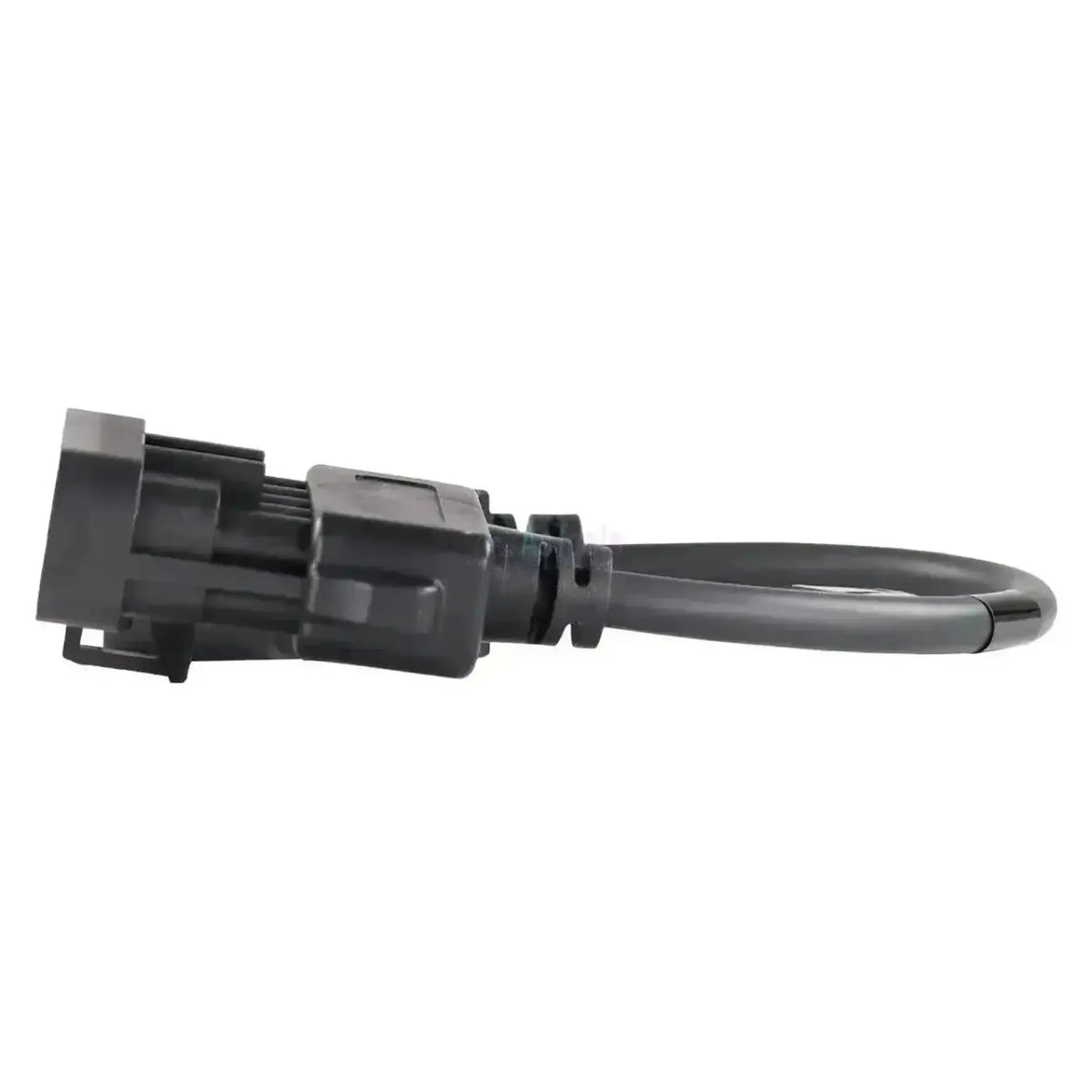

Il Jaltest JDC604.9 collega il connettore MEFI a 10 pin dei motori entrobordo MerCruiser all'interfaccia Jaltest. Sul lato motore è presente uno spinotto rettangolare nero con dieci pin in doppia fila di cinque con una linguetta di bloccaggio posteriore. Sul lato interfaccia il cavo termina con un D-sub a 26 pin con bloccaggio a vite, che collega al Jaltest Link V9 tramite il cavo di prolunga JDC100B. Il cordone misura da 28 a 30 cm.
Dietro quel connettore si trova il controllo iniezione MEFI, il comando motore a benzina che MerCruiser ha utilizzato per anni sui blocchi entrobordo, nelle generazioni MEFI 1-2 e MEFI 3-4. Jaltest tratta entrambi allo stesso modo: leggere codici di guasto, visualizzare dati misurati, comandare componenti e seguire i dati in tempo reale sono tutti inclusi nella copertura. Parametri, calibrazione e reset invece mancano; queste funzioni appartengono alle unità di controllo più recenti ECM e PCM-555, che hanno il loro connettore a 4 pin. Il cavo rientra in Jaltest Marine.
VANTAGGI
AVVERTENZE
Applicazioni e funzionalità
Attraverso questa connessione è possibile accedere al comando motore MEFI del blocco MerCruiser con il software Jaltest. Questa è l'unica unità dietro questo connettore a 10 pin: il comando acceleratore e cambio e il controllo della rotta in Mercury si trovano su altre unità con connettore dedicato. Le seguenti unità sono incluse nella copertura Mercury di Jaltest Marine.
Moduli di controllo raggiungibili
- MEFI 1-2, comando motore: Le prime due generazioni del controllo iniezione MEFI, con codici di guasto, dati misurati, comando componenti e dati in tempo reale.
- MEFI 3-4, comando motore: La terza e quarta generazione, con le stesse funzioni.
Cosa è possibile fare
- Lettura codici di guasto: Leggere la memoria dei guasti del comando MEFI, con descrizione del malfunzionamento rilevato.
- Visualizzazione dati misurati: I valori attuali dei sensori collegati al comando MEFI.
- Comando componenti: Comandare gli attuatori direttamente per determinare se il malfunzionamento è nel componente stesso.
- Monitoraggio in tempo reale: Osserva i valori in tempo reale mentre il motore è in funzione.
Veicoli compatibili e applicazioni
Il connettore è determinante, non il modello. Questo cavo si adatta a qualsiasi blocco entrobordo MerCruiser con il connettore MEFI a 10 pin. Jaltest Marine copre i motori indicati di seguito; per verificare la compatibilità, controllare lo spinotto rettangolare nero con una doppia fila di cinque pin e non il numero di tipo del blocco.
Mercury MerCruiser:
- Serie 4.3: 4.3 EFI, 4.3 MPI e 4.3 MPI ECT
- Serie 5.0 e 5.7: 5.0 EFI, 5.0 MPI, 5.7 EFI, 5.7 MPI e le versioni Horizon
- Serie MAG: 262 MAG, 350 MAG EFI e MPI, 377 MAG MPI, 383 MAG Stroker, 496 MAG (HO) e 8.2 MAG
- Blocchi grandi: 454 EFI e MPI, 502 EFI, 502 MAG EFI e 502 MPI, 7.4 TBI e 7.4 MPI, 8.1S Horizon e HO
- Altri: Versioni Scorpion e Black Scorpion, MX 6.2 MPI, Vazer 100 e i 200/250 Optimax e 240 EFI
Contenuto della confezione
- 1x Jaltest (JDC604.9) | Mercury (MEFI 1-4) 10-poli OBD – Cavo adattatore OBD2 16-poli | Motoscafo
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Marca | Jaltest (Cojali) |
| Numero di riferimento | JDC604.9 |
| Tipologia | Cavo adattatore |
| Applicazione | Motori entrobordo Mercury MerCruiser (MEFI 1-4) |
| Lunghezza | 28 - 30 cm |
| Interfaccia | Jaltest Link V9 |
| Connettore lato motore | Spinotto rettangolare nero a 10 pin con doppia fila |
| Connettore lato interfaccia | D-sub a 26 pin (SUBD-26) con bloccaggio a vite |
| Unità di controllo | MEFI 1-2 e MEFI 3-4 (comando motore) |
| Segmento | Imbarcazione a motore |
| Modulo Jaltest | Jaltest Marine |
| Parte del kit cavi | Set di cavi marino per imbarcazioni (70002008) e fuoribordo (70002009) |
| Cavo di prolunga richiesto | JDC100B (2,5 m SUBD-26) per l'utilizzo con Jaltest Link V9 |
