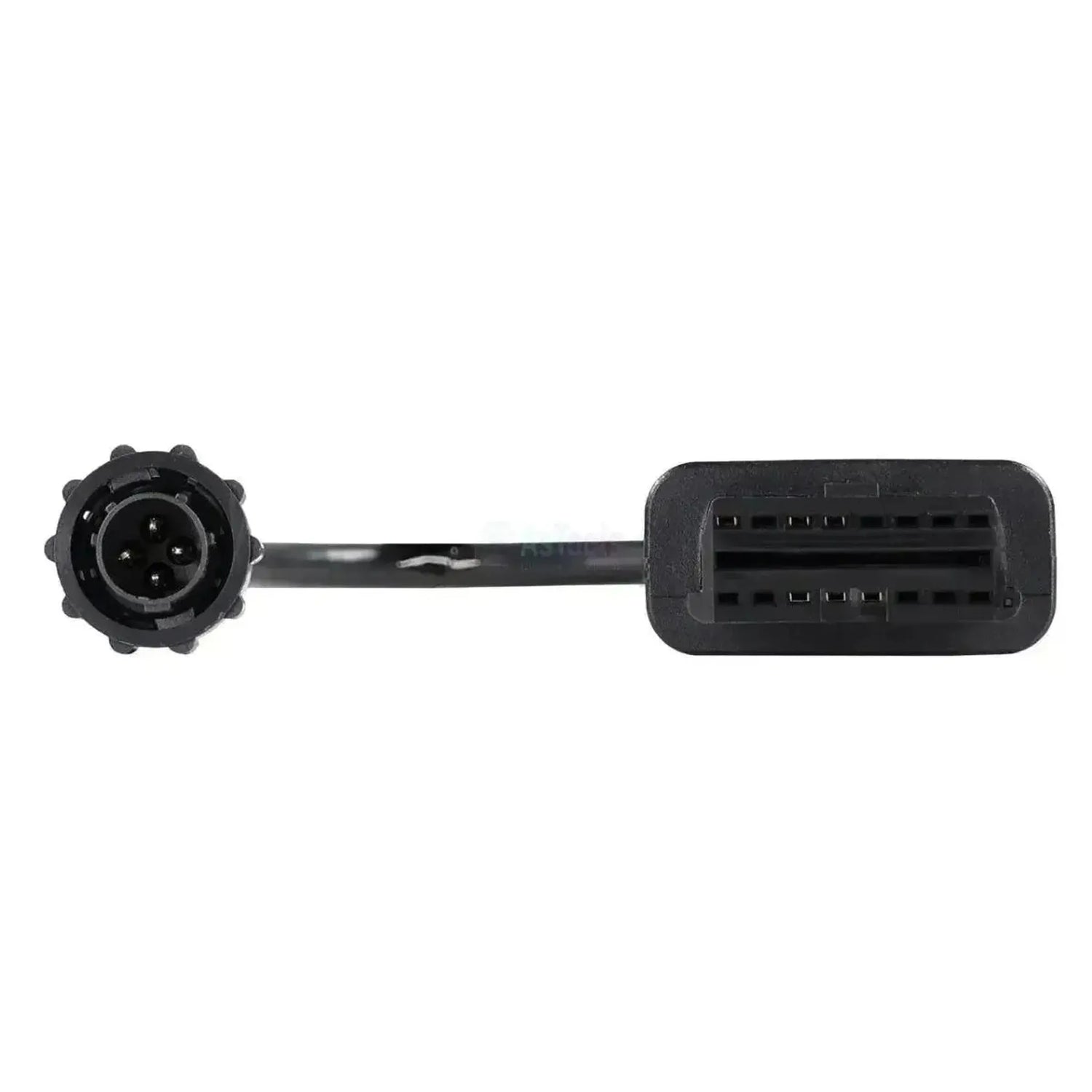

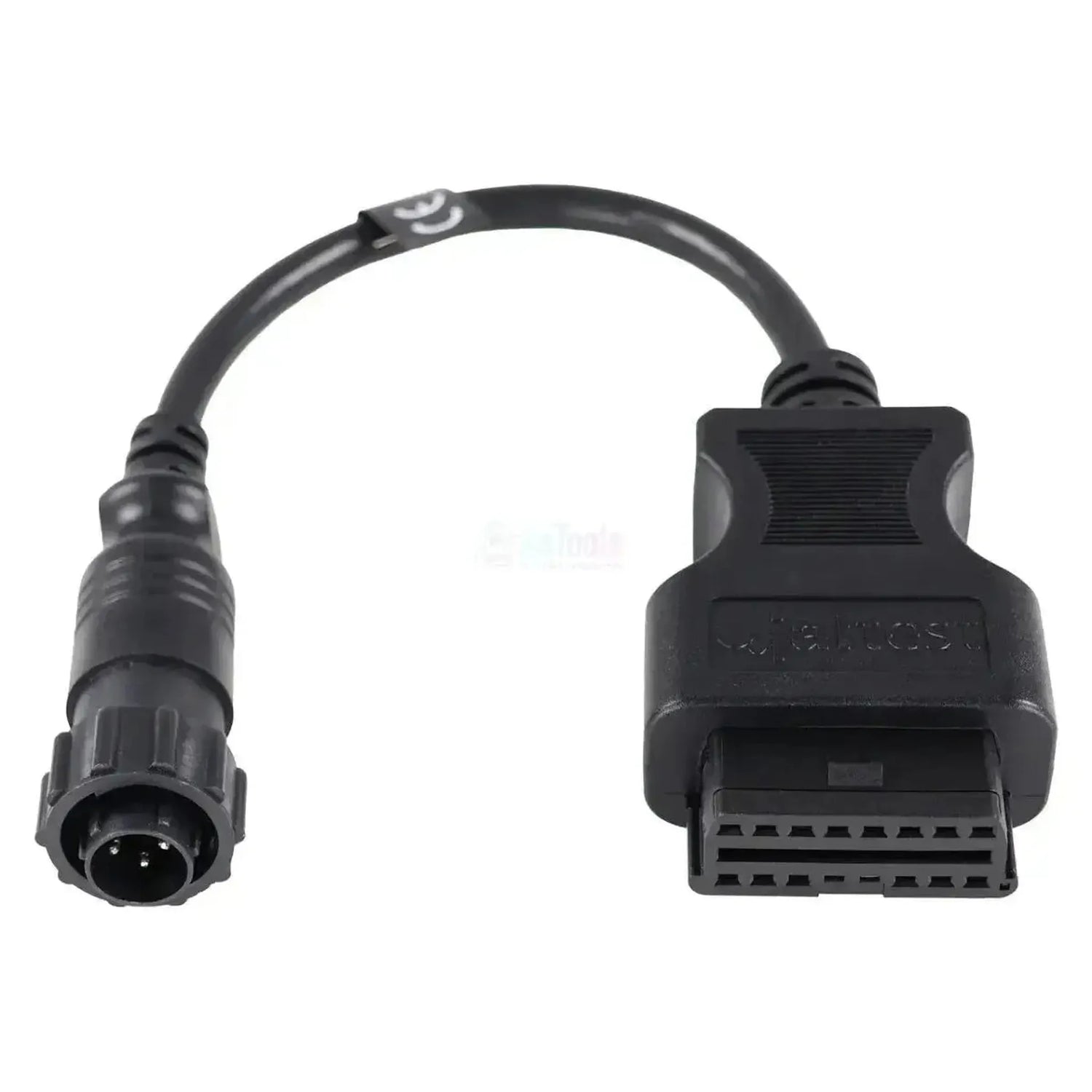

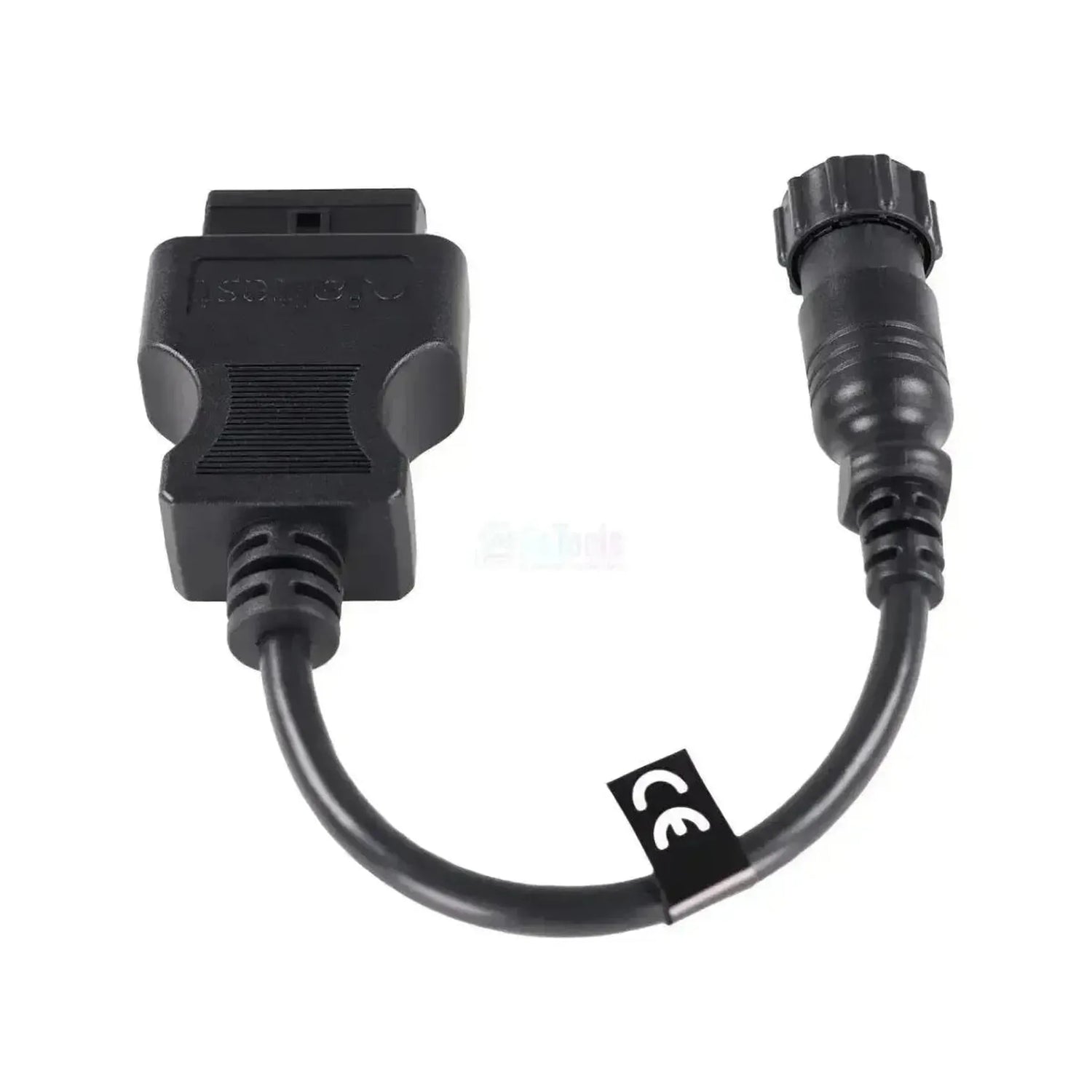

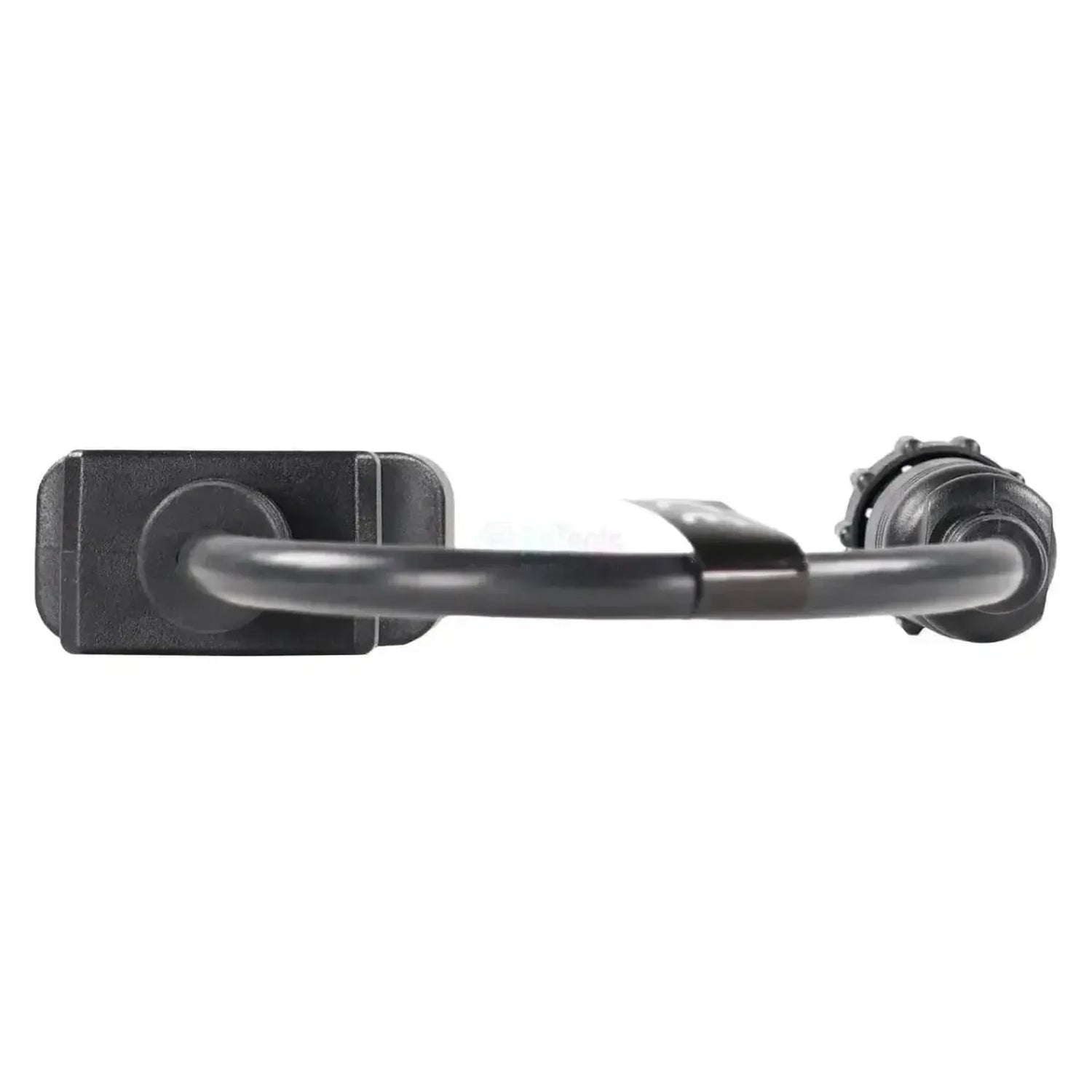

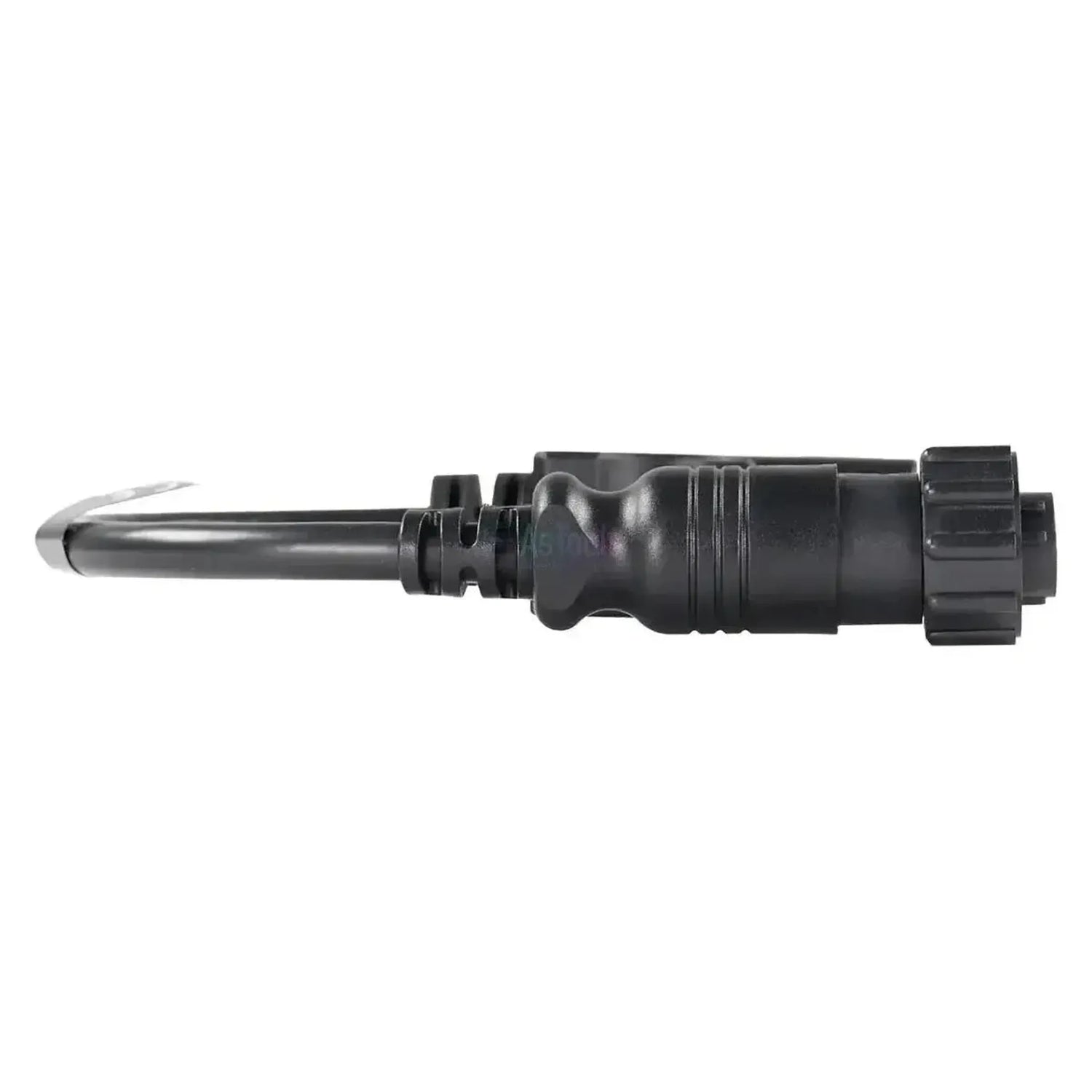

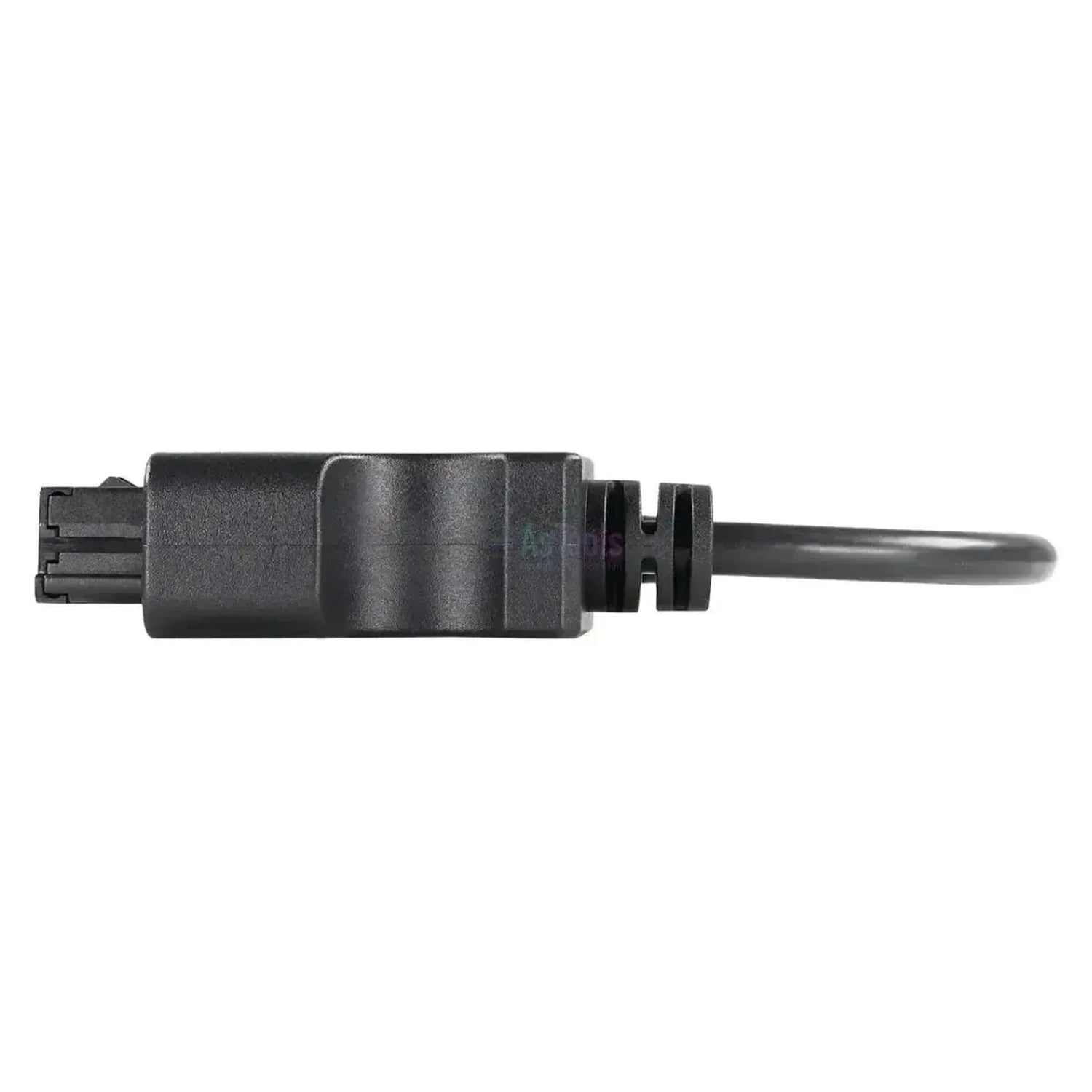

Jaltest JDC562A collega il connettore di diagnosi rotondo a 4 pin dei carrelli elevatori Toyota Material Handling all'ingresso OBD2 a 16 pin del vostro cavo diagnostico Jaltest. Sul lato della macchina è presente uno spinotto rotondo nero con ghiera di accoppiamento dentellata e quattro posizioni pin; sul lato interfaccia si trova l'alloggiamento OBD2 piatto in cui si inserisce il cavo principale dell'interfaccia. Con una lunghezza di 30 cm, si tratta di un adattatore compatto che rimane posizionato direttamente presso il connettore in cabina.
Una volta stabilita la connessione, il software Jaltest raggiunge le centraline di controllo attorno alle quali Toyota costruisce i suoi carrelli. Il computer macchina BC è l'unità centrale sia nelle versioni diesel che elettriche; inoltre il controllo motore EMS Toyota Denso 1ZS dei carrelli diesel e il modulo di azionamento Zapi TPM con il controllo idraulico Zapi PUMP dei carrelli elettrici sono coperti dal servizio. Quello che troverete dipende dall'azionamento: un carrello elettrico dispone di moduli completamente diversi da un carrello diesel. Poiché per i carrelli elevatori non è mai stato prescritto uno spinotto diagnostico standardizzato, questa configurazione rotonda rimane in uso anche nei carrelli più recenti; il cavo rientra in Jaltest MHE.
VANTAGGI
CONSIDERAZIONI IMPORTANTI
Applicazioni e funzionalità
Tramite questa connessione accedete con il software Jaltest alle centraline di controllo del carrello. I sistemi disponibili variano a seconda della serie e dell'azionamento. Le unità seguenti provengono dalla copertura Jaltest MHE per Toyota.
Centraline di controllo accessibili
- BC, computer macchina: L'unità di controllo centrale dei carrelli Toyota.
- EMS Toyota Denso 1ZS, controllo motore diesel: Il controllo motore della serie 8FD diesel.
- Zapi TPM (RS232), modulo di potenza: Il modulo di potenza dell'azionamento elettrico.
- Zapi PUMP (RS232), controllo idraulico: Il comando della pompa idraulica sui carrelli elettrici.
Cosa potete fare
- Leggere e cancellare codici guasto: Leggere la memoria dei guasti della centralina di controllo, con descrizione del difetto rilevato.
- Visualizzare valori misurati: I valori attuali dei sensori collegati alla centralina di controllo, in cifre e grafico.
- Mantenere traccia della manutenzione: Gli intervalli di manutenzione e i lavori eseguiti, con rapporto di servizio.
- Eseguire azioni supplementari: Le procedure aggiuntive offerte da Jaltest per ciascuna centralina di controllo, per quanto disponibili per il sistema.
Veicoli e applicazioni compatibili
È il connettore a determinare la compatibilità, non il modello. Questo cavo si adatta a ogni carrello elevatore Toyota con il connettore di diagnosi rotondo a 4 pin. Jaltest copre le seguenti serie nella copertura MHE; riconoscete la ghiera di accoppiamento dentellata e le quattro posizioni pin dallo spinotto stesso, anche se la targhetta dati è diventata illeggibile.
Toyota Material Handling (dettagli):
- Serie 8FG: (carrello elevatore a GPL e benzina)
- Serie 8FD: (carrello elevatore diesel)
- Serie 8FB: (carrello elevatore elettrico)
- Serie 7FB: (carrello elevatore elettrico)
Contenuto della confezione
- 1x Jaltest (JDC562A) | Cavo adattatore Toyota 4 pin OBD – 16 pin OBD2 | Carrelli elevatori e sollevatori
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Marca | Jaltest (Cojali) |
| Numero di riferimento | JDC562A |
| Tipologia | Cavo adattatore |
| Applicazione | Carrelli elevatori Toyota Material Handling |
| Lunghezza | 30 cm |
| Connettore lato macchina | OBD a 4 pin, rotondo |
| Connettore lato interfaccia | OBD2 a 16 pin |
| Unità di controllo | BC (computer macchina), EMS Toyota Denso 1ZS, Zapi TPM e Zapi PUMP |
| Settore | Hef- en Hijswerktuigen |
| Modulo Jaltest | Jaltest MHE |
