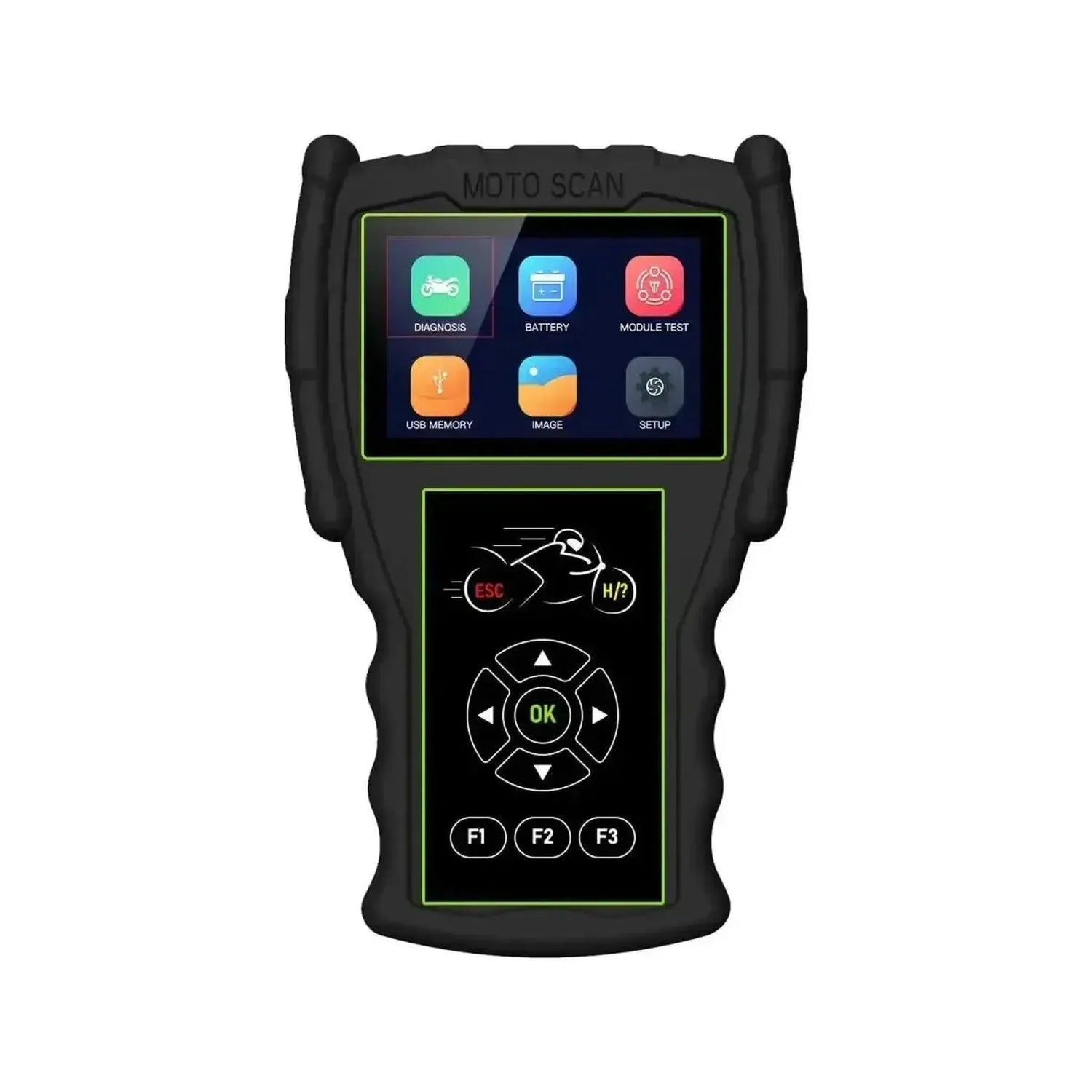

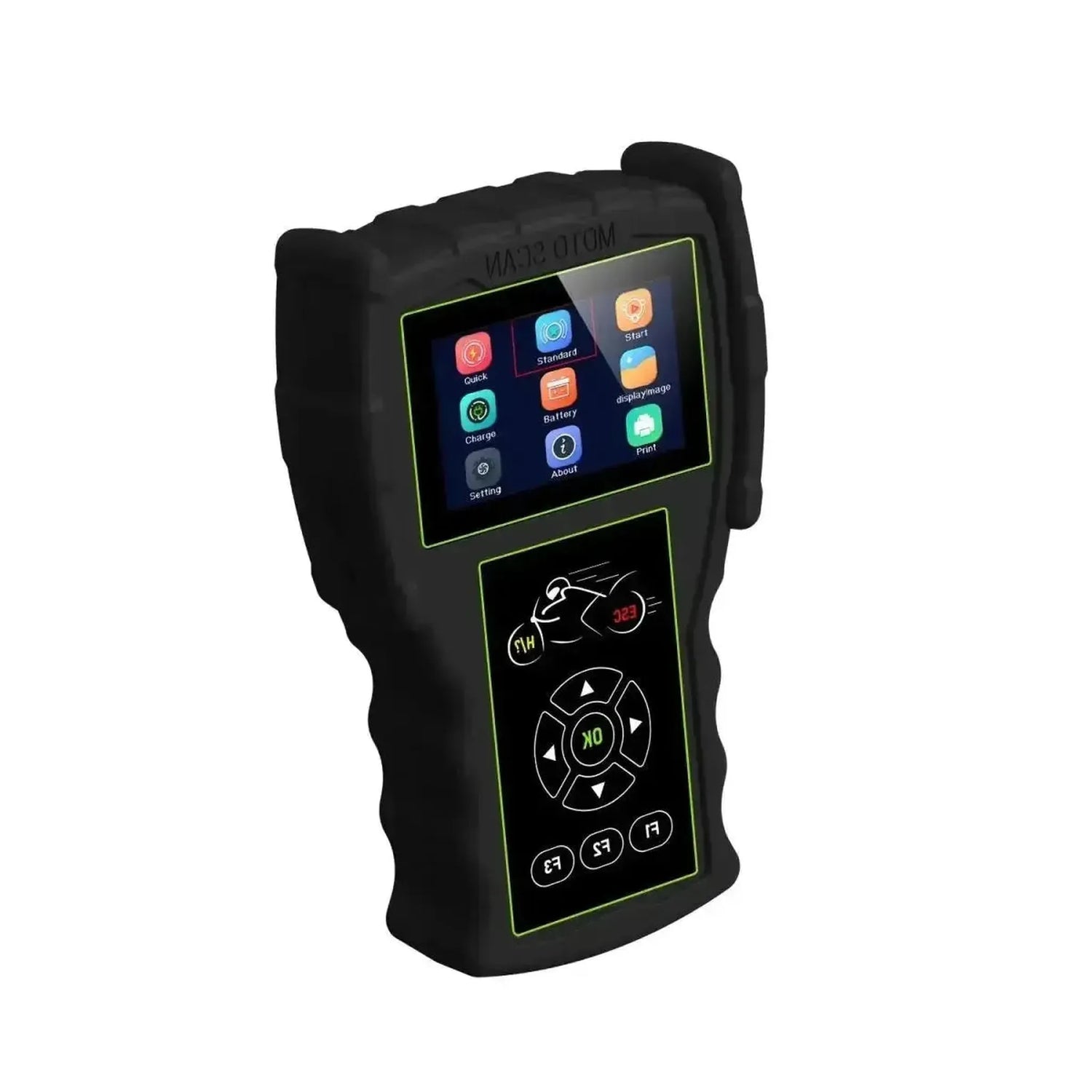

Strumento diagnostico per motocicli JDiag M100 Pro Full

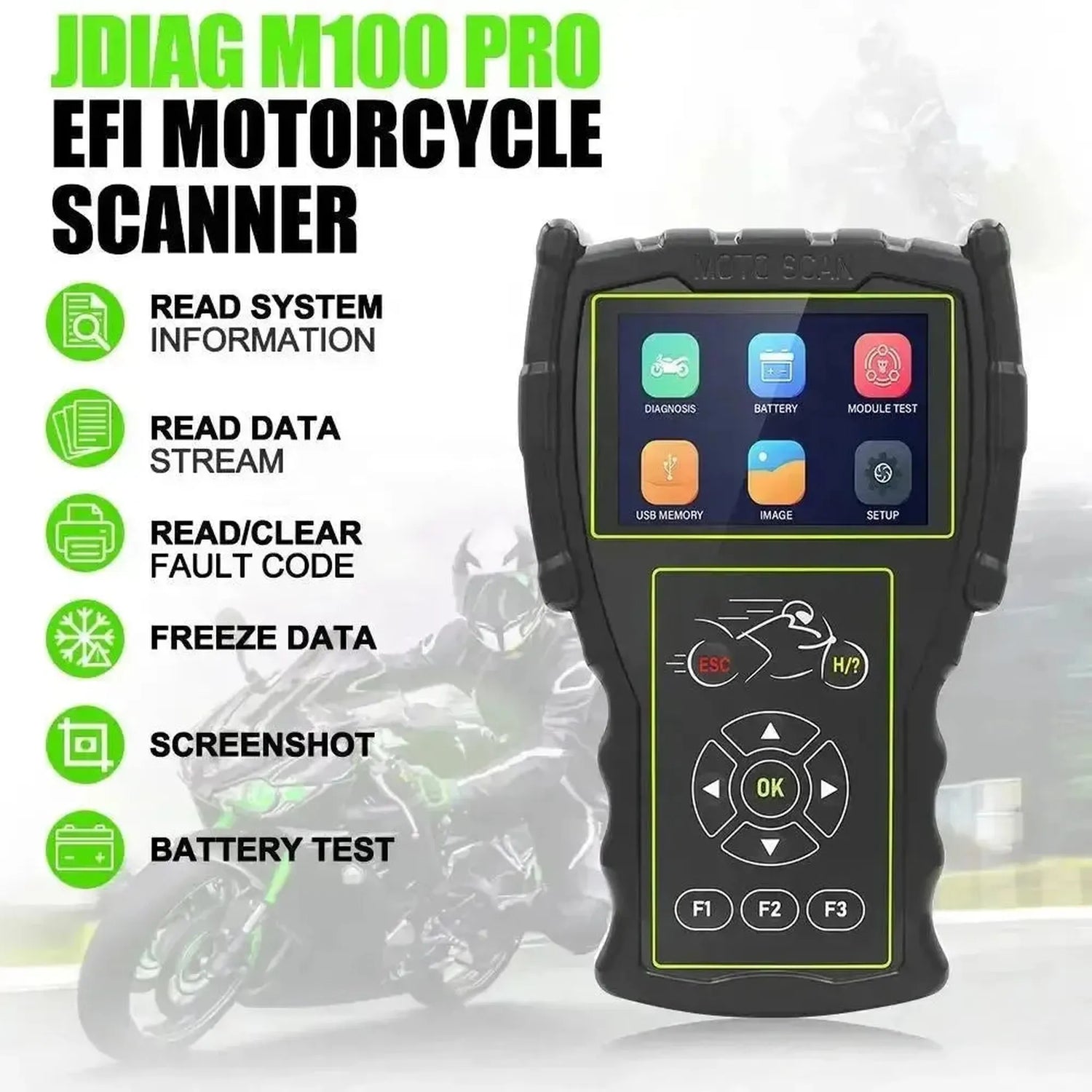

Funzioni diagnostiche:

Jdiag M100 Pro offre capacità diagnostiche multi-sistema complete per i componenti elettronici dei motocicli moderni. Inoltre, lo strumento supporta la diagnostica OBD2/EOBD completa, rendendolo estremamente versatile.

• Lettura e cancellazione codici di errore: legge e cancella i codici di errore diagnostici (DTC) dall'unità di controllo motore (ECU) e da altri sistemi supportati. Include descrizioni chiare dei guasti e cronologia dei codici di errore.
• Flusso dati in tempo reale: visualizza i dati in tempo reale da sensori e parametri quali regime motore, temperatura del liquido di raffreddamento, posizione della farfalla e valore lambda. I valori possono essere visualizzati sia in forma numerica che in forma grafica (forma d'onda) per un'interpretazione rapida.
• Informazioni ECU: fornisce accesso ai dati identificativi specifici dell'unità di controllo, come versione del software, numeri di ricambio e dati tecnici aggiuntivi.
• Dati freeze frame: acquisisce un'istantanea dei dati del motore nel momento esatto in cui è stato memorizzato un codice di errore correlato alle emissioni.
• Funzionalità OBD2/EOBD completa: supporta tutte le modalità OBD2 standard, consentendo al dispositivo di essere utilizzato anche per la diagnostica di base su automobili con motori a benzina o diesel.

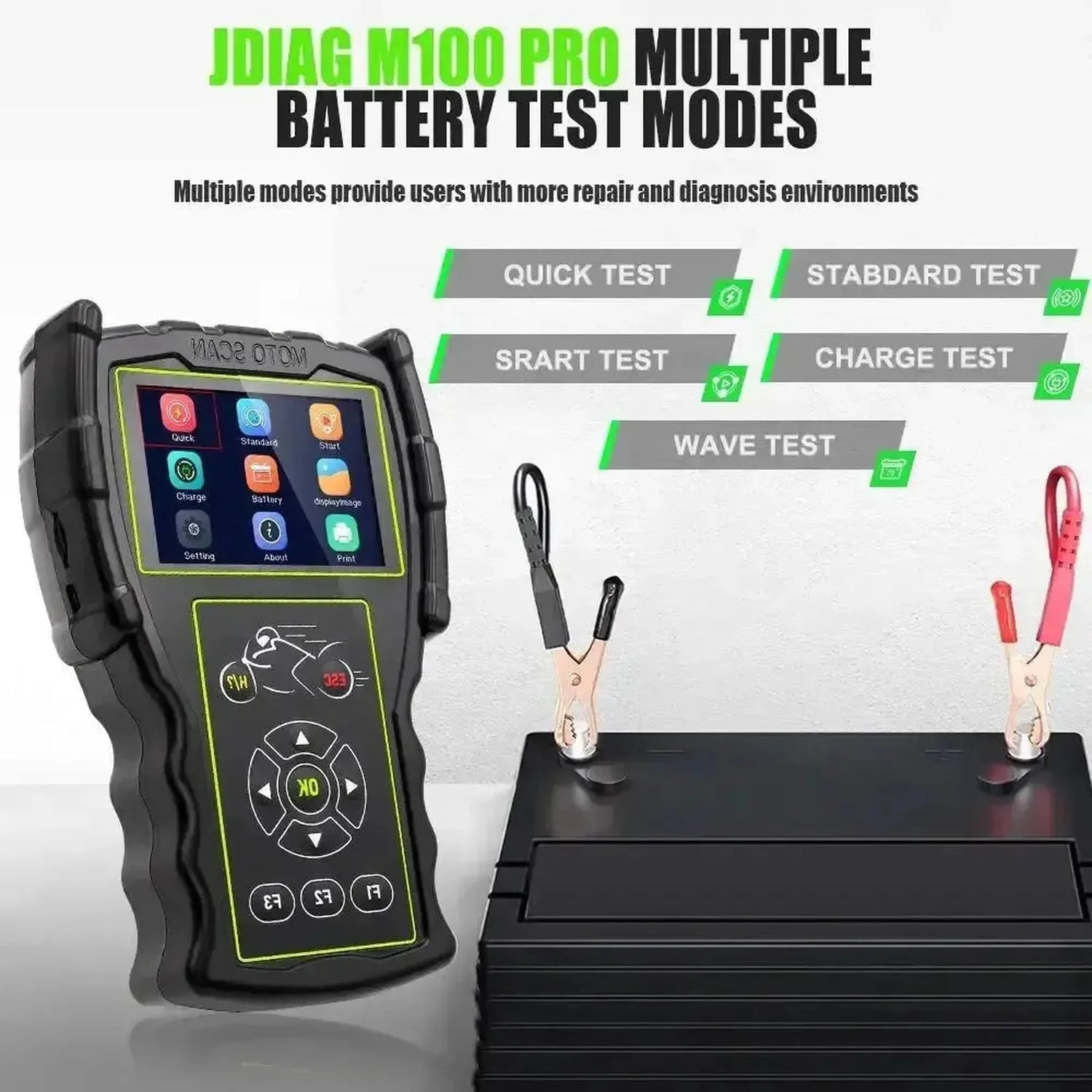

Funzioni tester batteria:

Una delle caratteristiche più distintive di Jdiag M100 Pro è la funzione tester batteria professionale integrata. Consente di analizzare completamente sia le condizioni della batteria che il funzionamento del sistema di avviamento e ricarica, direttamente dal dispositivo, senza accessori aggiuntivi.

• Test rapido e test standard: esegue un controllo rapido o approfondito della batteria. La determinazione dello Stato di Salute (SOH) e dello Stato di Carica (SOC) fornisce una visione immediata dello stato generale della batteria.
• Test di avviamento (cranking test): analizza le prestazioni della batteria e del motorino di avviamento durante l'accensione. Visualizza la tensione minima di avviamento e il tempo necessario, utile per i problemi di avviamento o la capacità batteria ridotta.
• Test di ricarica (charging test): verifica il funzionamento del sistema di ricarica, inclusi l'alternatore e il regolatore di tensione. Il test visualizza la tensione di ricarica sia al regime di minimo che a regime aumentato, a carico e senza carico.
• Analisi della forma d'onda: presenta una visualizzazione grafica in tempo reale della tensione della batteria, consentendo di identificare facilmente le fluttuazioni di tensione e l'instabilità nel sistema di ricarica.

Funzioni di manutenzione, assistenza e test:

Jdiag M100 Pro offre una serie di funzioni essenziali per la manutenzione periodica, l'analisi dei guasti e il test mirato dei componenti critici dei motocicli.

• Regolazione CO al minimo: offre la possibilità di regolare il valore CO al minimo, se supportato dal marchio motociclistico.
• Ripristino intervallo di servizio: azzera il promemoria di manutenzione sul cruscotto dopo aver eseguito un intervento di assistenza (a seconda del marchio).
• Test attuatori: consente il controllo diretto di componenti specifici per verificarne il funzionamento, incluso:
• Diagnostica sistema ABS: legge e cancella i codici di errore del sistema antibloccaggio (ABS) su motocicli che lo supportano.

Funzioni aggiuntive:

Jdiag M100 Pro è dotato di varie funzioni supplementari che aumentano la facilità d'uso e l'applicabilità pratica in officina:

• Report stampabili: sia i rapporti diagnostici che i risultati dei test batteria possono essere salvati e stampati tramite un computer, ideale per la comunicazione con i clienti o la documentazione dell'officina.

• Archiviazione dati: i dati dei test possono essere salvati su scheda SD, consentendo di consultare facilmente o trasferire diagnosi e test batteria precedenti.

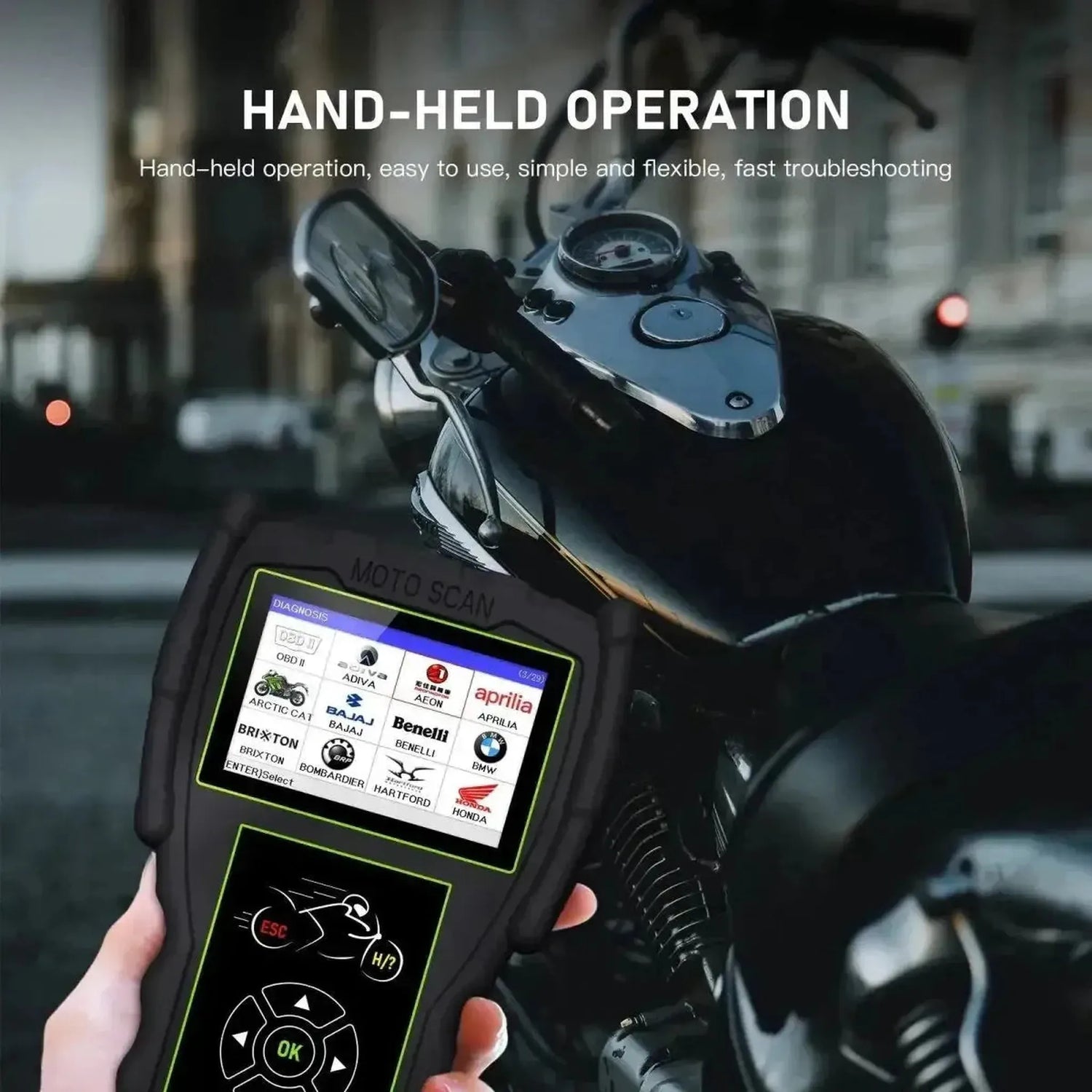

Marchi di veicoli supportati:

• Marchi europei: Adiva, Aprilia, Benelli, BMW, KTM, Piaggio, Triumph, Vespa

• Marchi asiatici: Aeon, Bajaj, Brixton, CF Moto, Fit, Hartford, Hero, Honda, Hyosung, Indian, Kymco, Modenas, PGO, Rojo, Royal Enfield, Suzuki, SYM, TVS, Yamaha, Yiben

• Marchi americani: Artic Cat, Bombardier

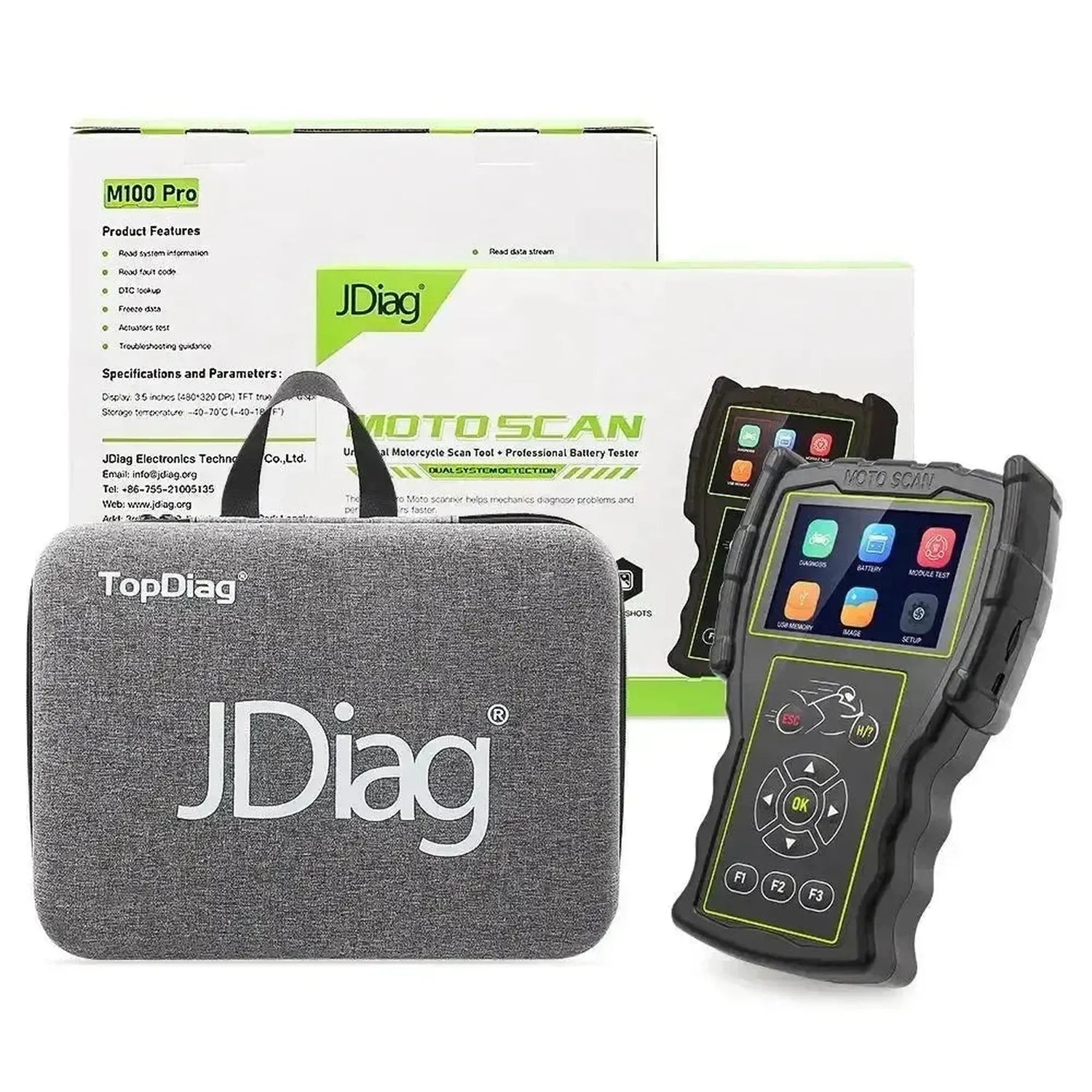

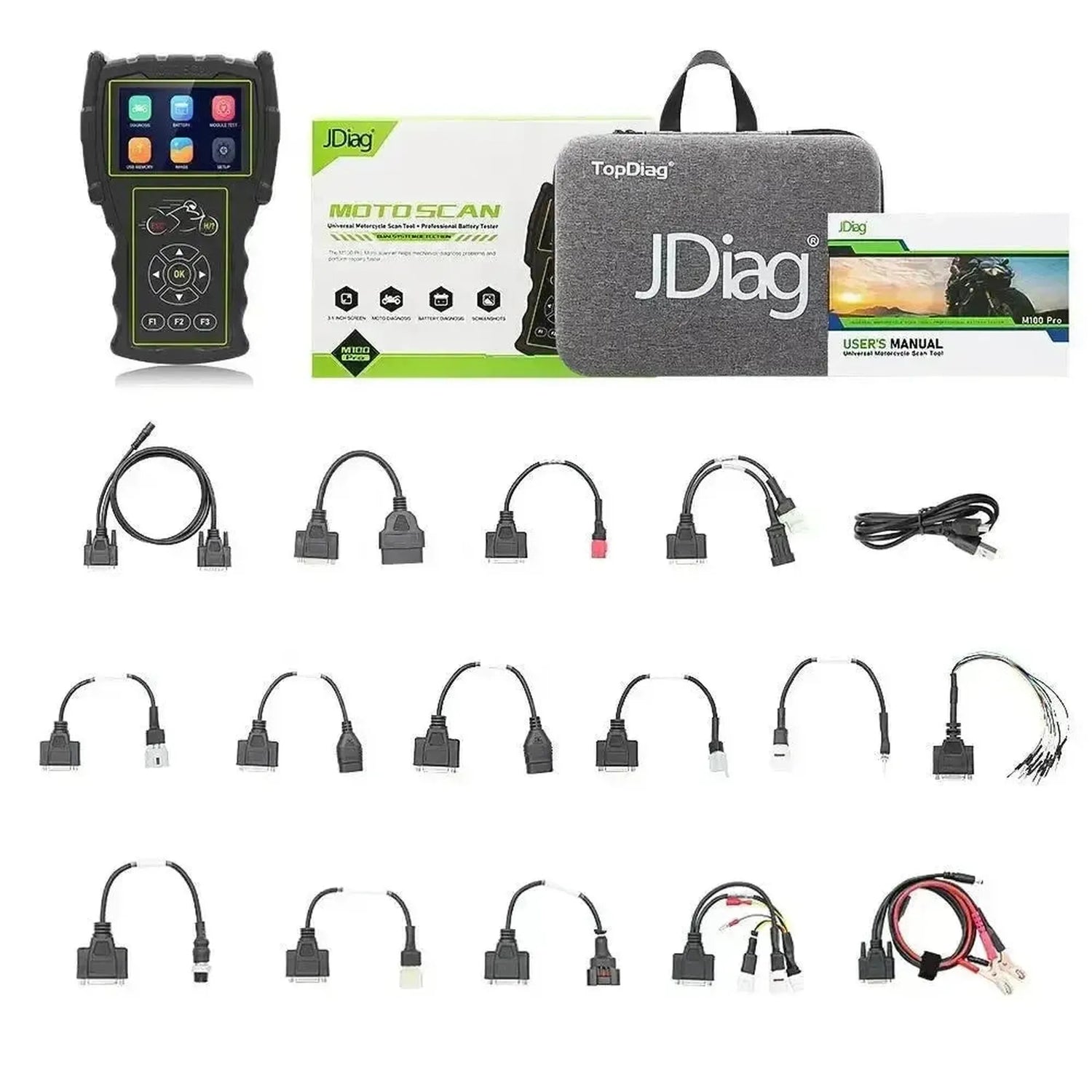

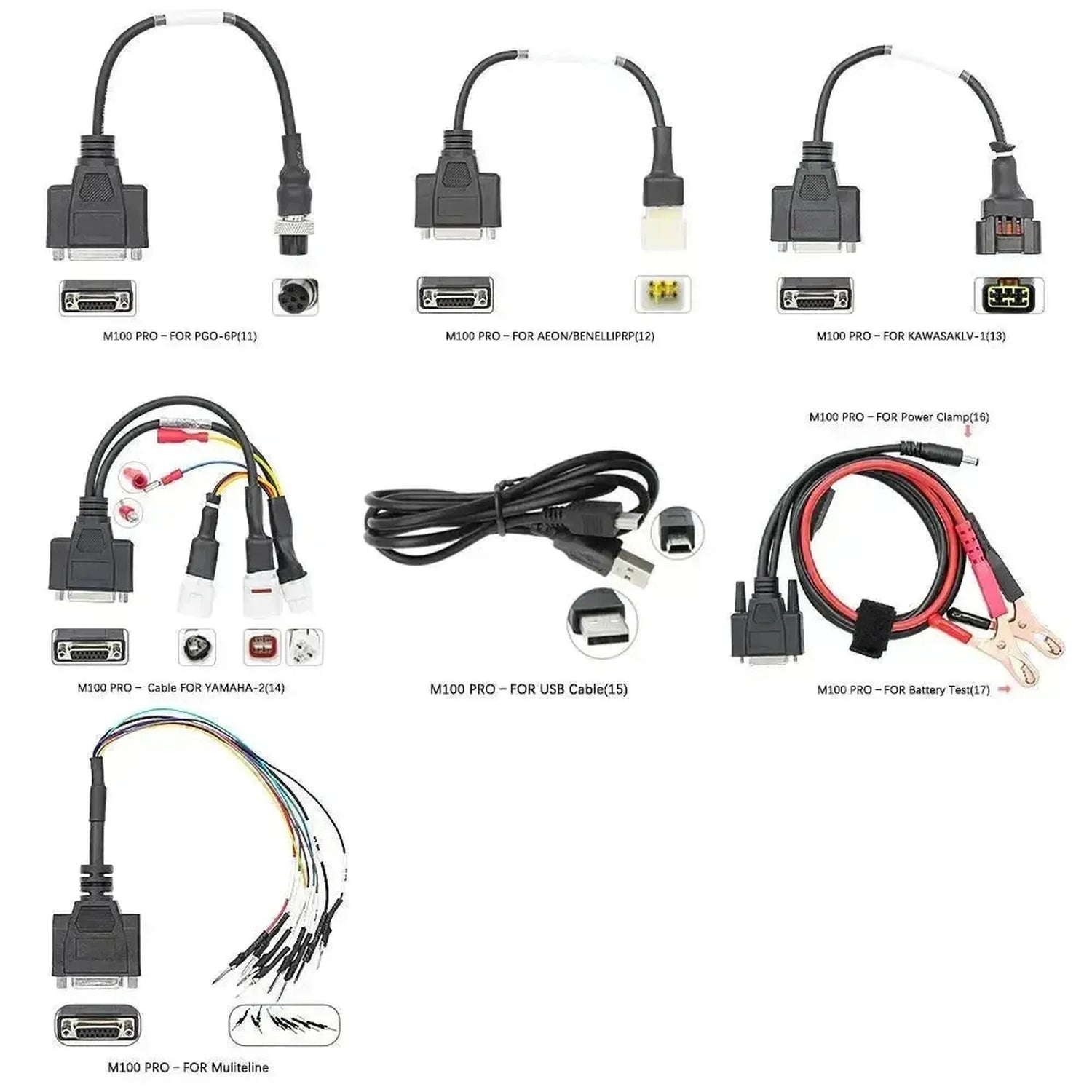

Contenuto della confezione:

• Strumento di Lettura JDiag M100 Pro Full

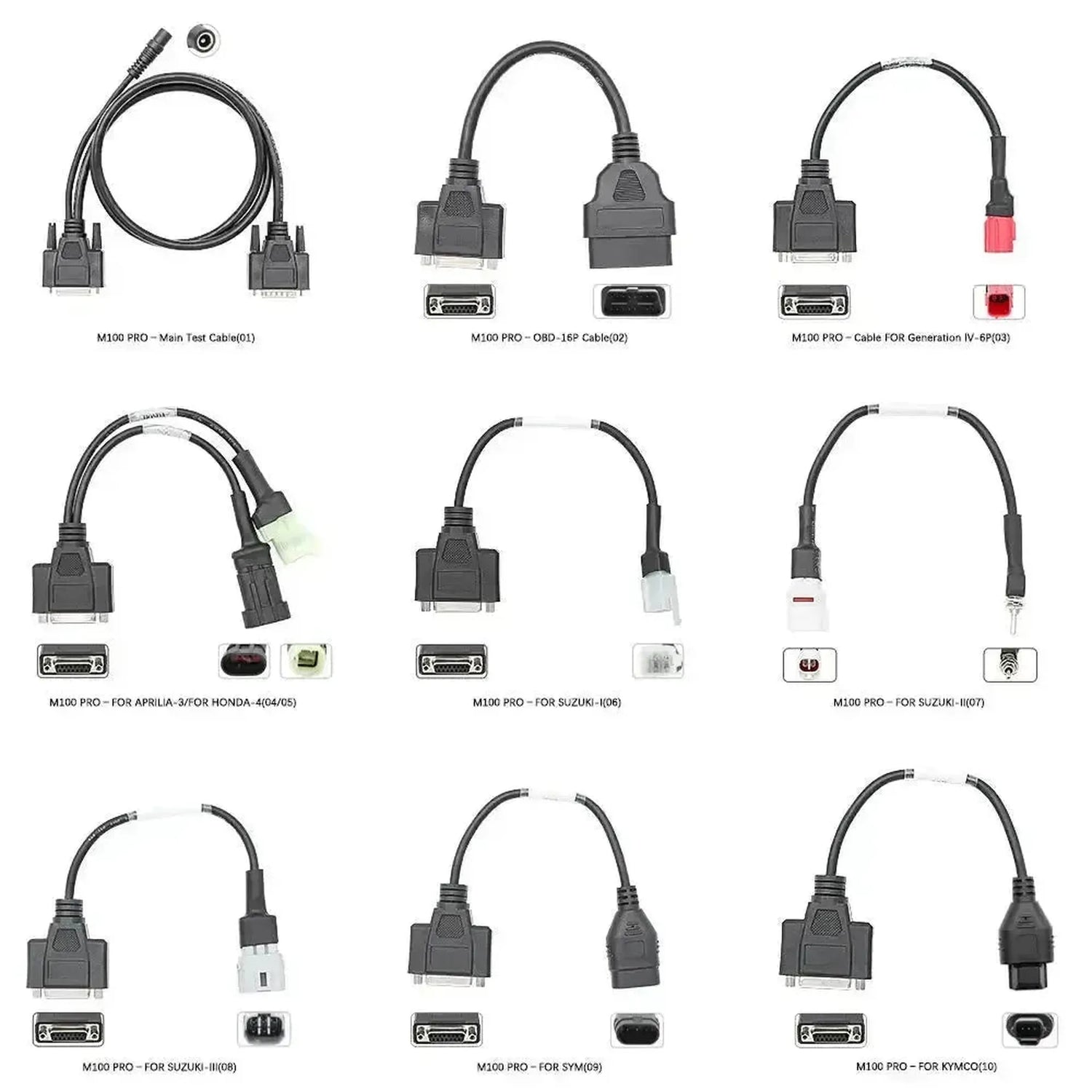

• Cavo adattatore Jdiag 15 pin DB15 - 15 pin DB15
• Cavo adattatore Jdiag 15 pin DB15 - 16 pin OBD2
• Cavo adattatore USB-A - Mini USB-B
• Manuale d'uso
• Custodia di trasporto
• Cavi di Alimentazione con Pinze di Batteria
• Cavo adattatore Jdiag universale 8 pin OBD - 15 pin DB15
• Cavo Adattatore JDiag Suzuki 4 Pins OBD - Modalità Concessionario con Interruttore
• Cavo Adattatore JDiag Suzuki 4 Pins OBD - DB15 a 15 Pins
• Cavo Adattatore JDiag Suzuki 6 Pins OBD - DB15 a 15 Pins
• Cavo Adattatore JDiag Yamaha 3+3+4 Pins OBD - DB15 a 15 Pins
• Cavo Adattatore JDiag Aprilia/Piaggio/Vespa/Honda 3+4 Pins OBD - DB15 a 15 Pins
• Cavo Adattatore JDiag Piaggio 6 Pins OBD - DB15 a 15 Pins
• Cavo Adattatore JDiag AEON/Benneli 6 Pins OBD - DB15 a 15 Pins
• Cavo Adattatore JDiag Kymco 3 Pins OBD - DB15 a 15 Pins
• Cavo Adattatore JDiag SYM 3 Pins OBD - DB15 a 15 Pins
• Cavo Adattatore JDiag Kawasaki 8 Pins OBD - DB15 a 15 Pins
• Cavo Adattatore JDiag Euro-V 6 Pins OBD - DB15 a 15 Pins
