Jaltest JT3011 | Refractometer

Applicazioni e funzionalità

Un rifrattometro misura come la luce viene deviata in un liquido, il che dipende da cosa è disciolto in esso. Attraverso l'oculare vedrete una netta linea di separazione tra chiaro e scuro; dove questa linea interseca la scala, troverete il vostro valore. Poiché ogni liquido industriale ha la propria riga, leggerete la stessa goccia sulla scala corretta.

Le cinque scale nel campo visivo

• Acido della batteria: densità da 1,10 a 1,40 kg/l, con zone RECHARGE, FAIR e GOOD, per verificare se una cella è ancora carica o necessita della ricarica.
• Propilenglicole (G/13): punto di congelamento del liquido di raffreddamento, da -10 a -50 gradi Celsius.
• Etilen glicole (G11/12): punto di congelamento del liquido di raffreddamento, da -10 a -50 gradi Celsius, su una riga separata accanto alla scala del propilenglicole.
• AdBlue: concentrazione della soluzione di urea, da 30 a 35, con la dicitura ADBLUE sopra la scala.
• Liquido lavavetri: punto di congelamento da -10 a -40 gradi Celsius, con la dicitura SRFI e un pittogramma di erogatore sopra.

Come effettuare la misurazione

• Pulizia del prisma: aprire lo sportellino e asciugare il vetro prima di iniziare, poiché residui della misurazione precedente sposterebbero la linea.
• Applicazione della goccia: applicare una goccia sul prisma con la pipetta e richiudere lo sportellino, affinché il liquido si distribuisca come un sottile film.

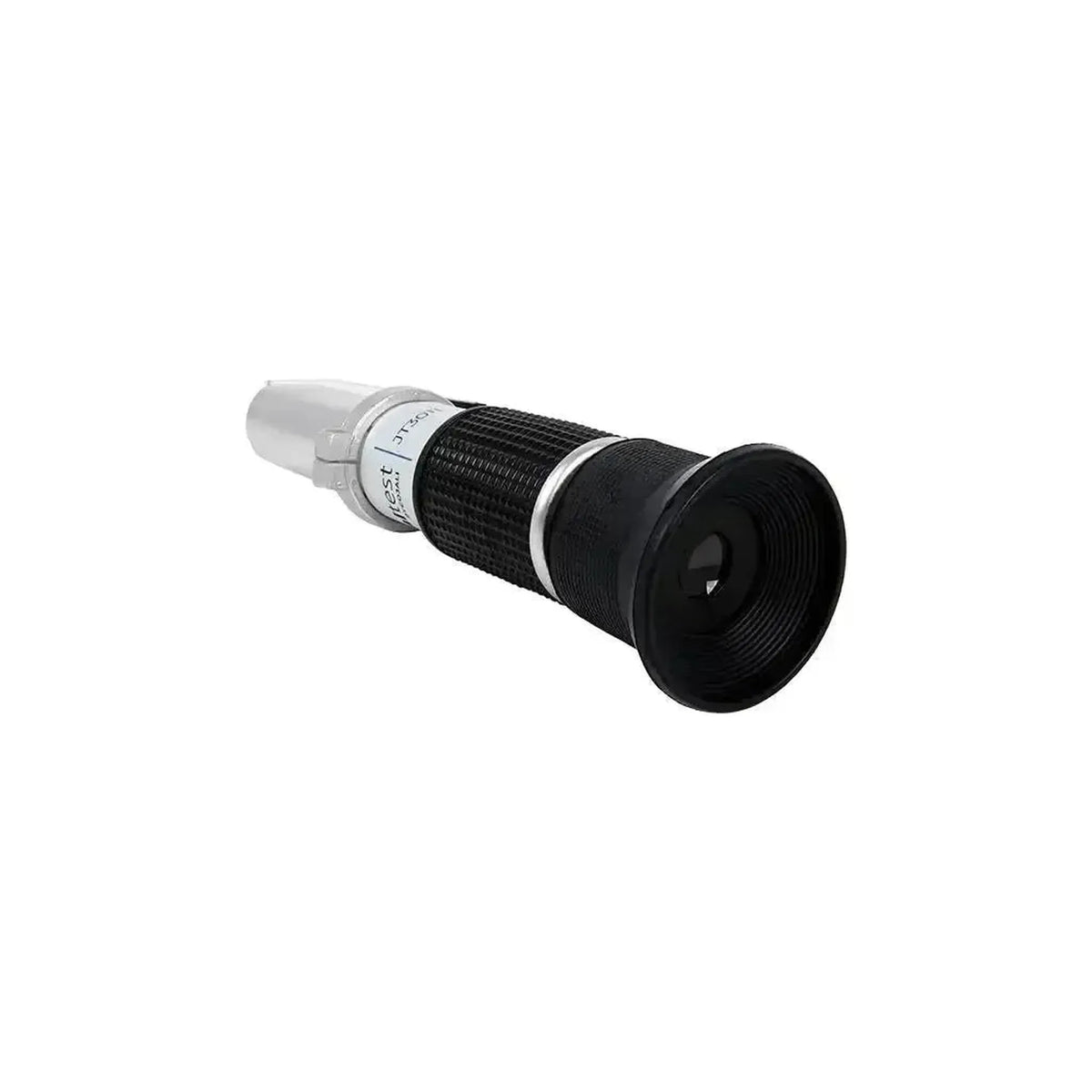

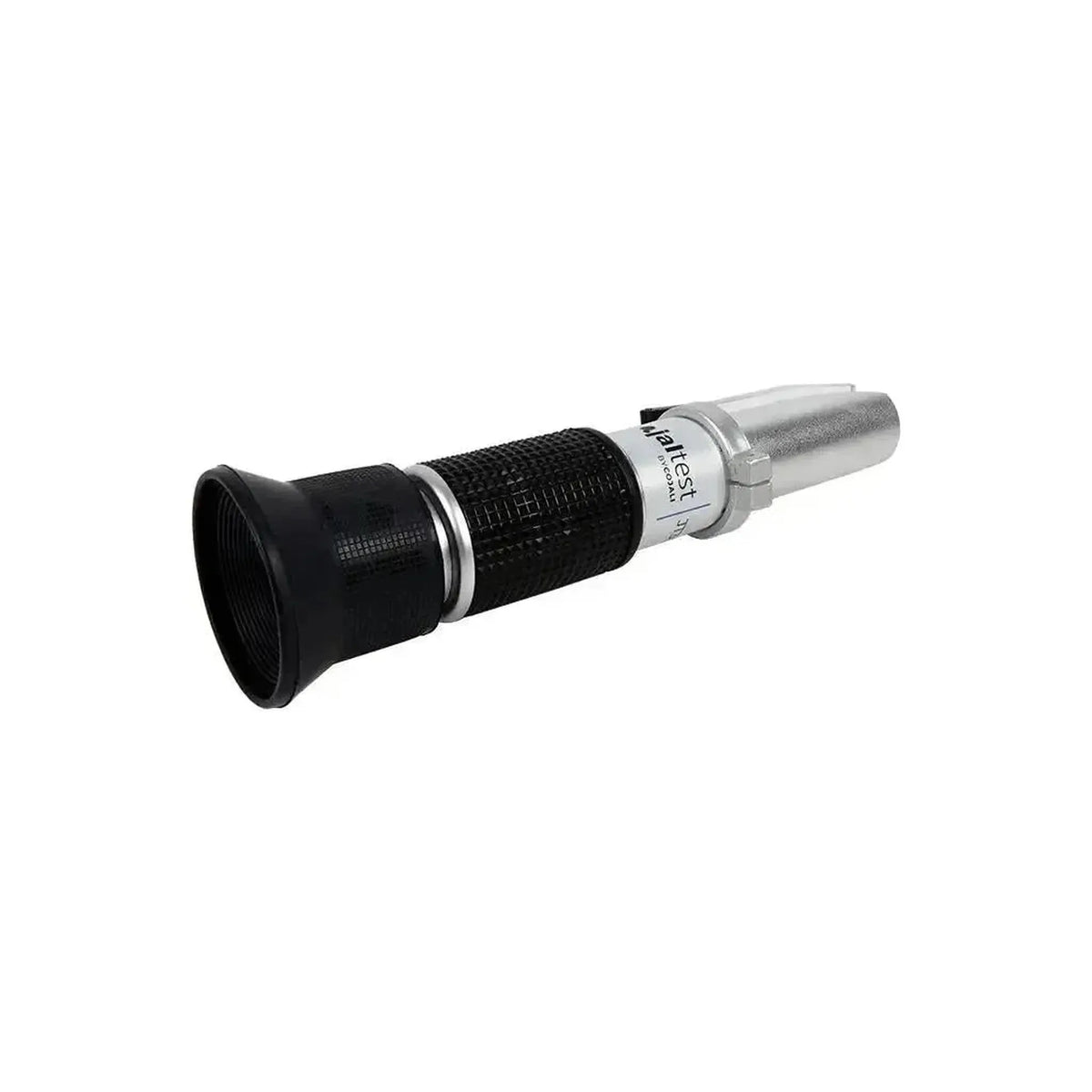

• Lettura contro luce: orientare lo strumento verso una fonte luminosa e ruotare la ghiera di messa a fuoco finché la scala non risulti nitida.
• Annotare il valore: la linea di separazione tra il campo chiaro e quello scuro indica il valore; leggere sulla riga corrispondente al vostro liquido.

Quando utilizzarlo

Ciò che conta è il liquido, non il veicolo. Questo rifrattometro non richiede collegamento diagnostico, alimentazione o software, quindi è altrettanto utile su un autocarro come su un trattore o un carrello elevatore. Di seguito sono riportati i casi in cui viene utilizzato più frequentemente in officina.

Veicoli commerciali e autobus:

• Impianto di raffreddamento: verificare il livello di protezione antigelo del liquido di raffreddamento e se dopo il rabbocco non contenga troppa acqua.
• AdBlue: misurare la concentrazione del liquido nel serbatoio operativo prima di attribuire un guasto al modulo di dosaggio.

Macchine agricole, movimento terra e da cantiere:

• Macchine esposte alle intemperie: attrezzature che rimangono all'aperto durante l'inverno, dove un liquido di raffreddamento troppo diluito potrebbe congelare il blocco motore.
• Serbatoi operativi: liquido che rimane a lungo in un serbatoio e di cui la concentrazione non è più certa.

Officina e manutenzione delle batterie:

• Prova della batteria: densità per cella, per distinguere una batteria scarica da una che non accetta più carica.
• Liquido lavavetri: protezione invernale del liquido nel serbatoio, prima che la pompa si blocchi al freddo.

Contenuto della confezione

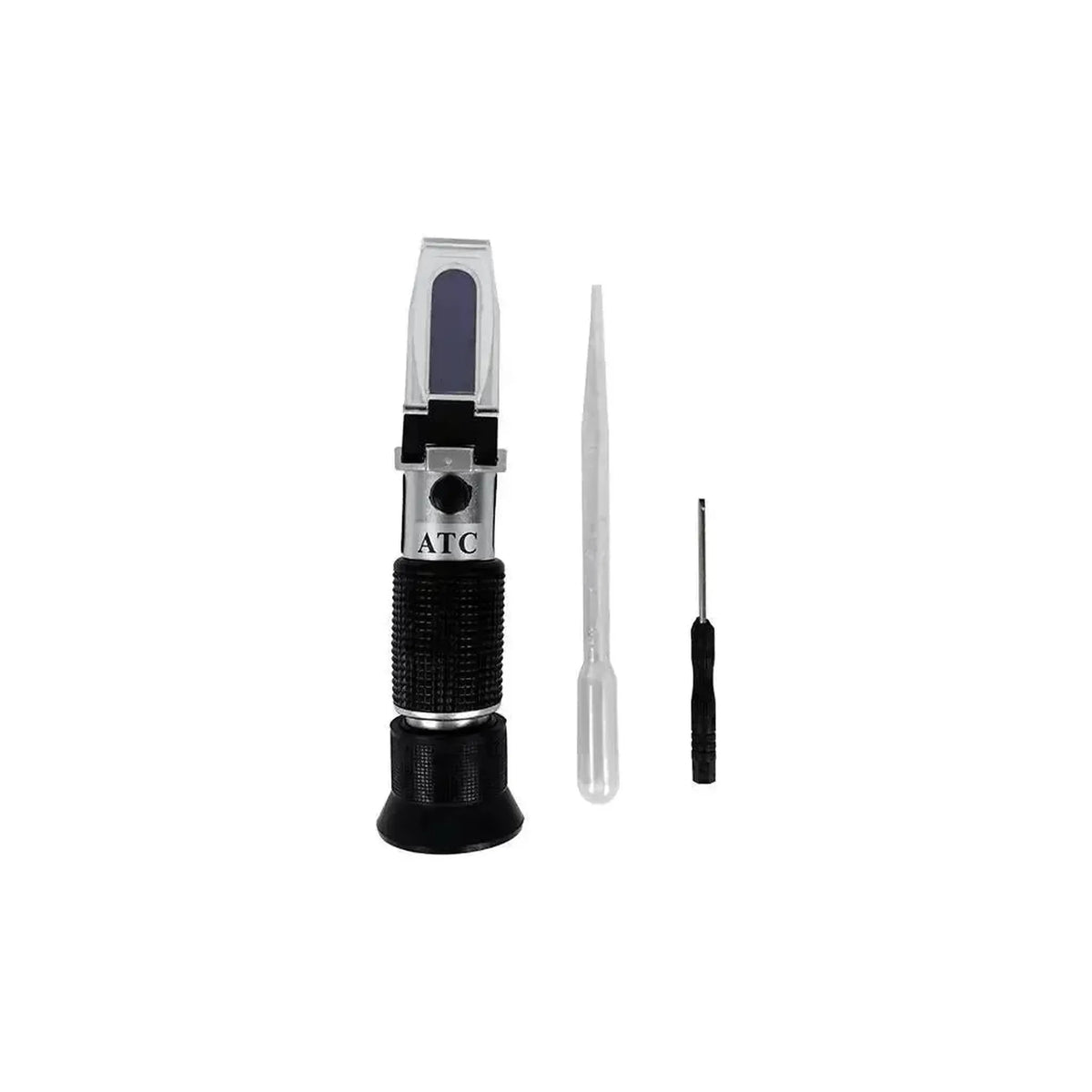

• 1x Jaltest JT3011 | Rifrattometro
• 1x Pipetta in plastica
• 1x Piccolo cacciavite

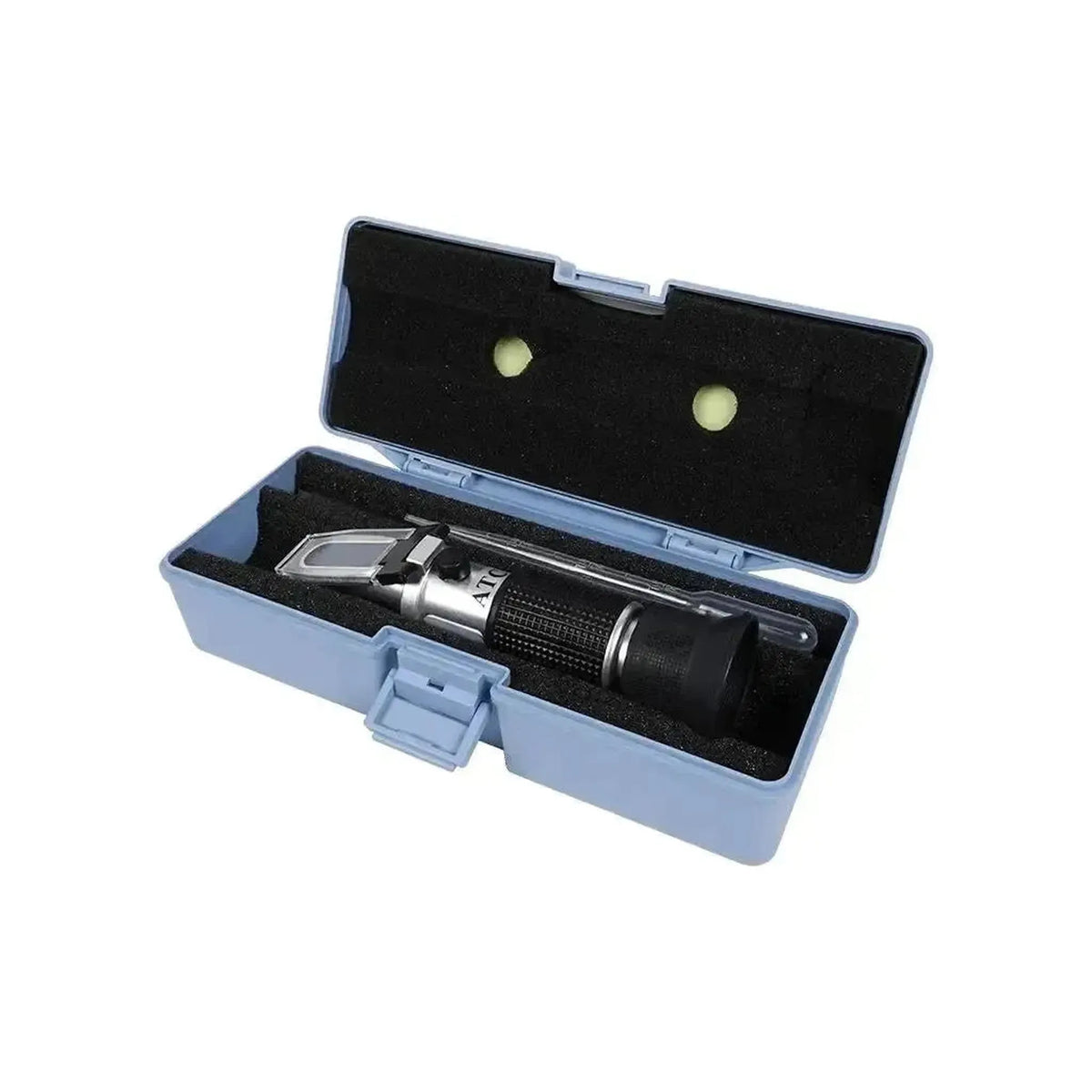

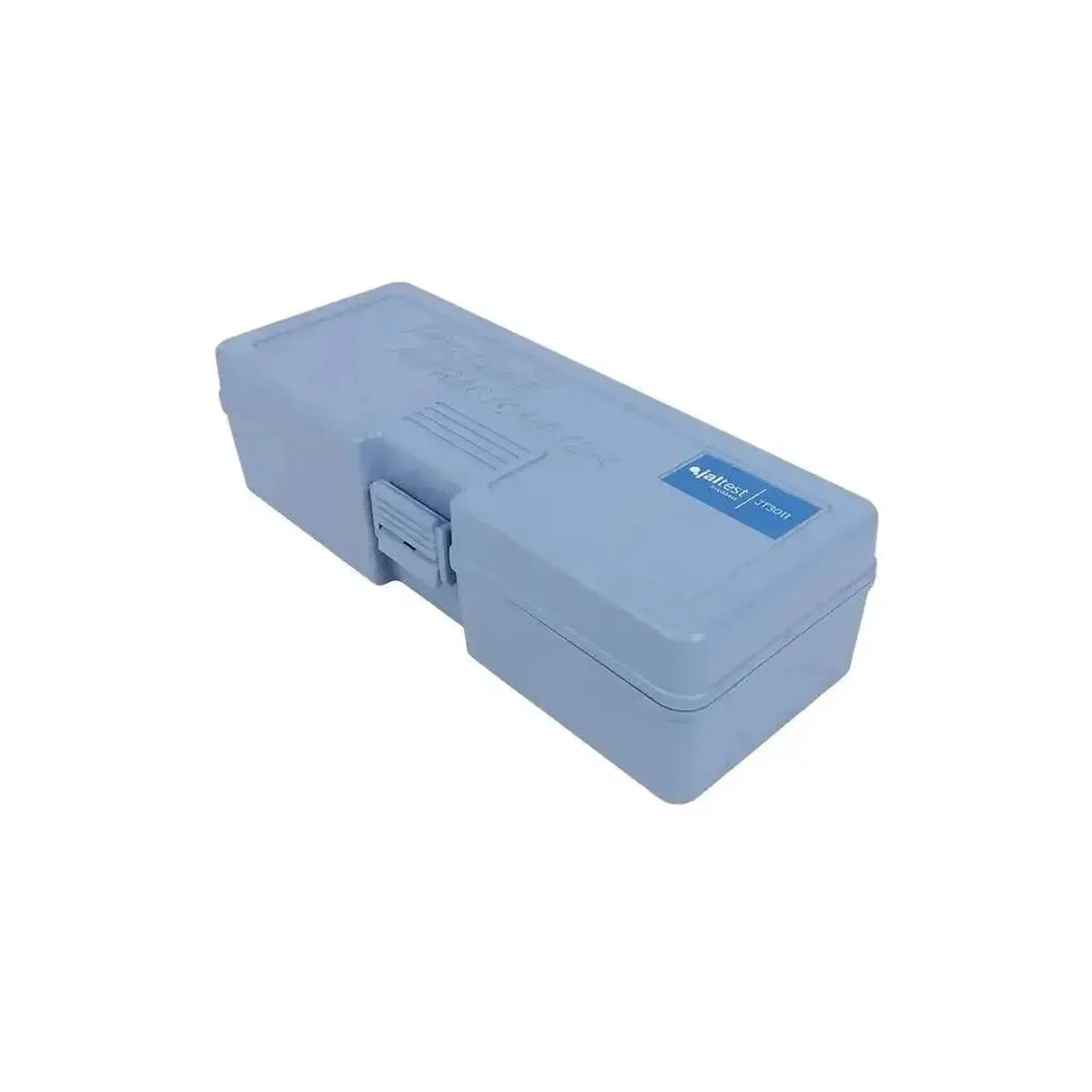

• 1x Valigetta di stoccaggio blu con inserto in schiuma, con scritta PORTABLE REFRACTOMETER
