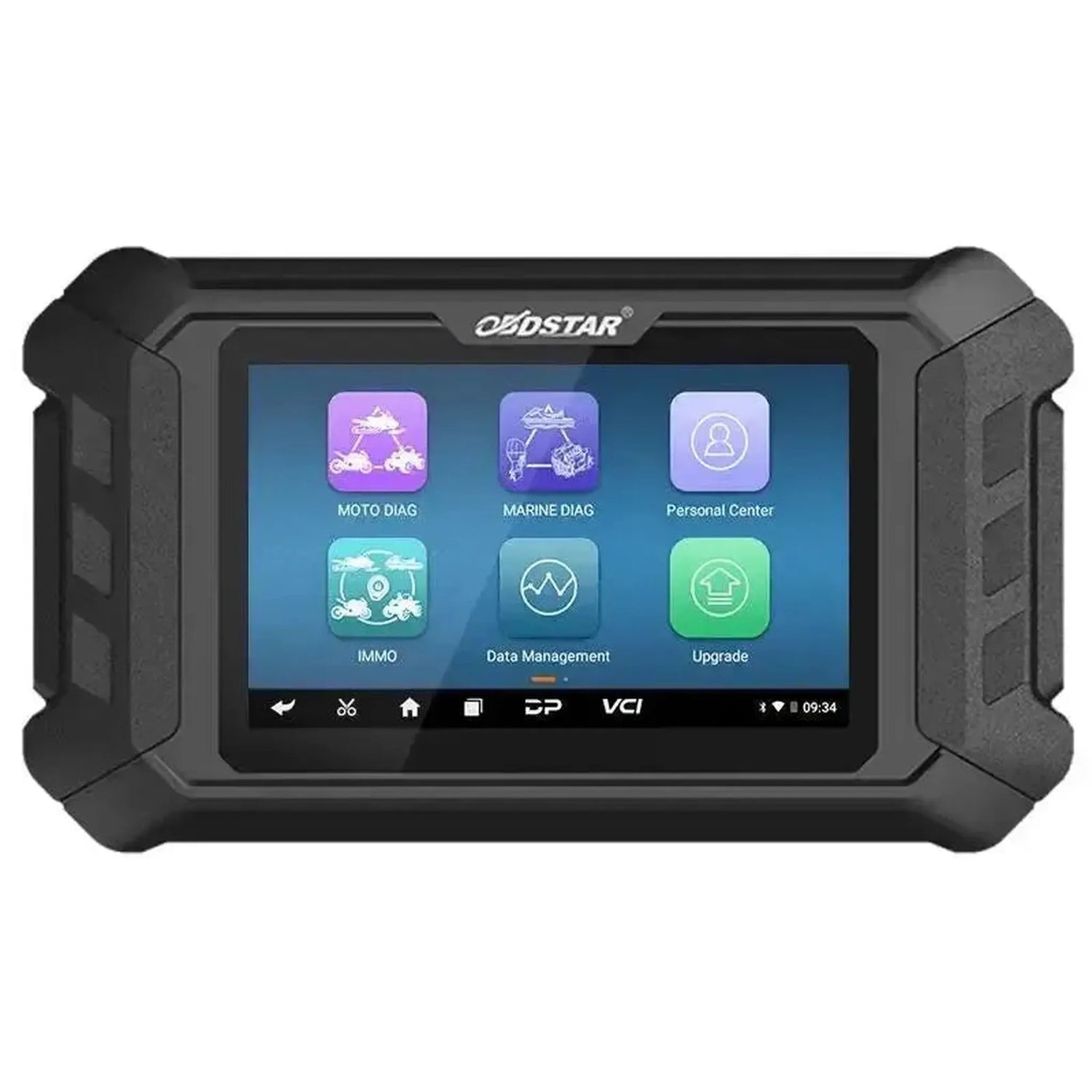

OBDSTAR IScan BRP | Strumento di lettura | Motociclette/Motoscafi

Funzioni diagnostiche

L'OBDSTAR IScan BRP offre la funzionalità diagnostica completa per i sistemi elettronici dei veicoli BRP. Le funzioni sono orientate all'identificazione, all'analisi e alla risoluzione dei guasti nella gestione del motore, nella strumentazione e nell'elettronica del veicolo.

• Lettura dei codici: Estrazione dei codici di guasto memorizzati e attivi dai moduli di controllo collegati.
• Cancellazione dei codici: Rimozione dei codici di guasto dopo l'esecuzione delle riparazioni.
• Flussi dati in tempo reale: Visualizzazione in tempo reale dei valori dei sensori e dei parametri durante il funzionamento.
• Test degli attuatori: Controllo dei componenti come relè, valvole e sensori per verificare la funzionalità.
• Adattamenti (setting): Modifica dei parametri di configurazione nei moduli di controllo.
• Codifica: Programmazione e codifica dei moduli di controllo dopo la sostituzione o la riparazione.
• Riconoscimento automatico del VIN: Identificazione automatica del veicolo tramite il numero di telaio.

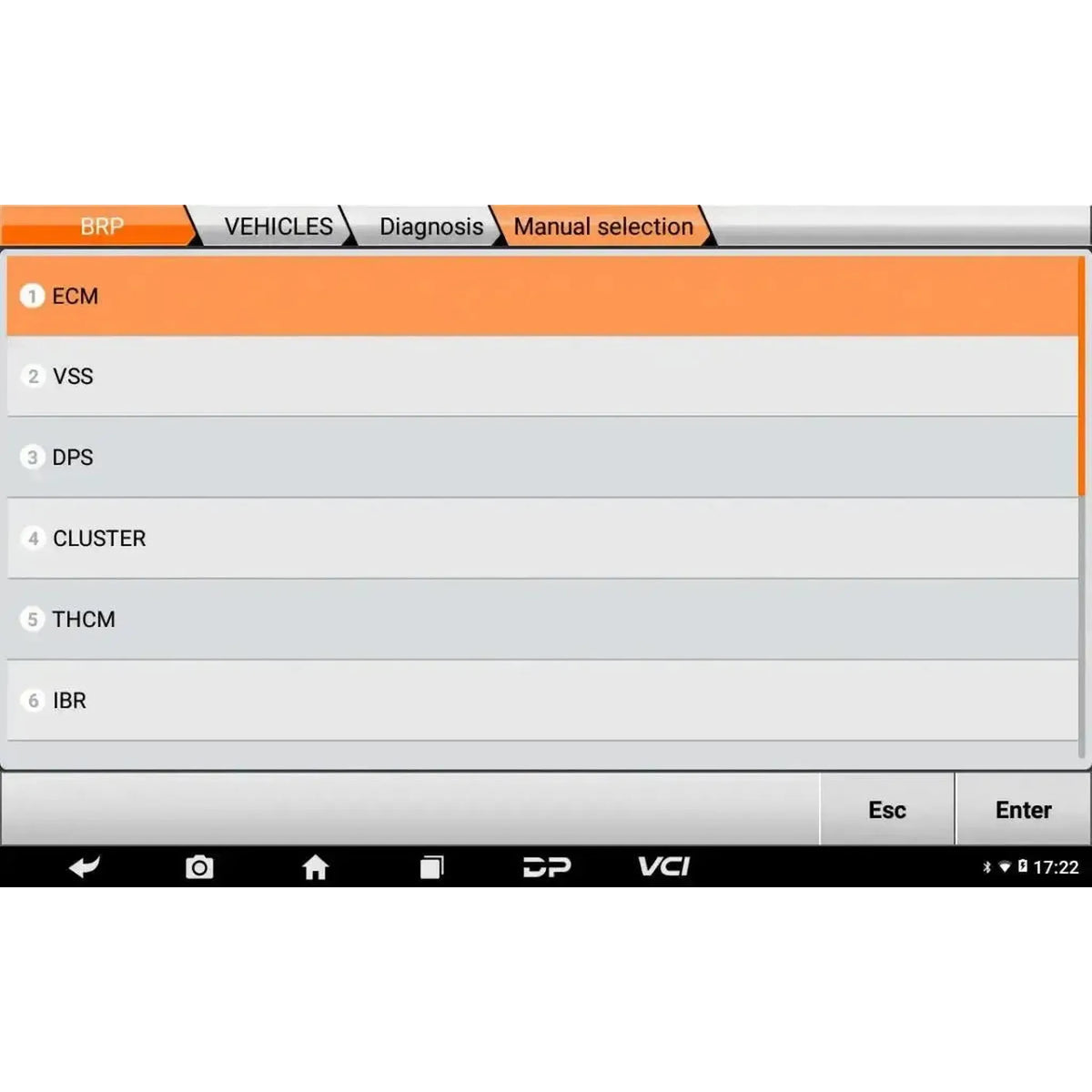

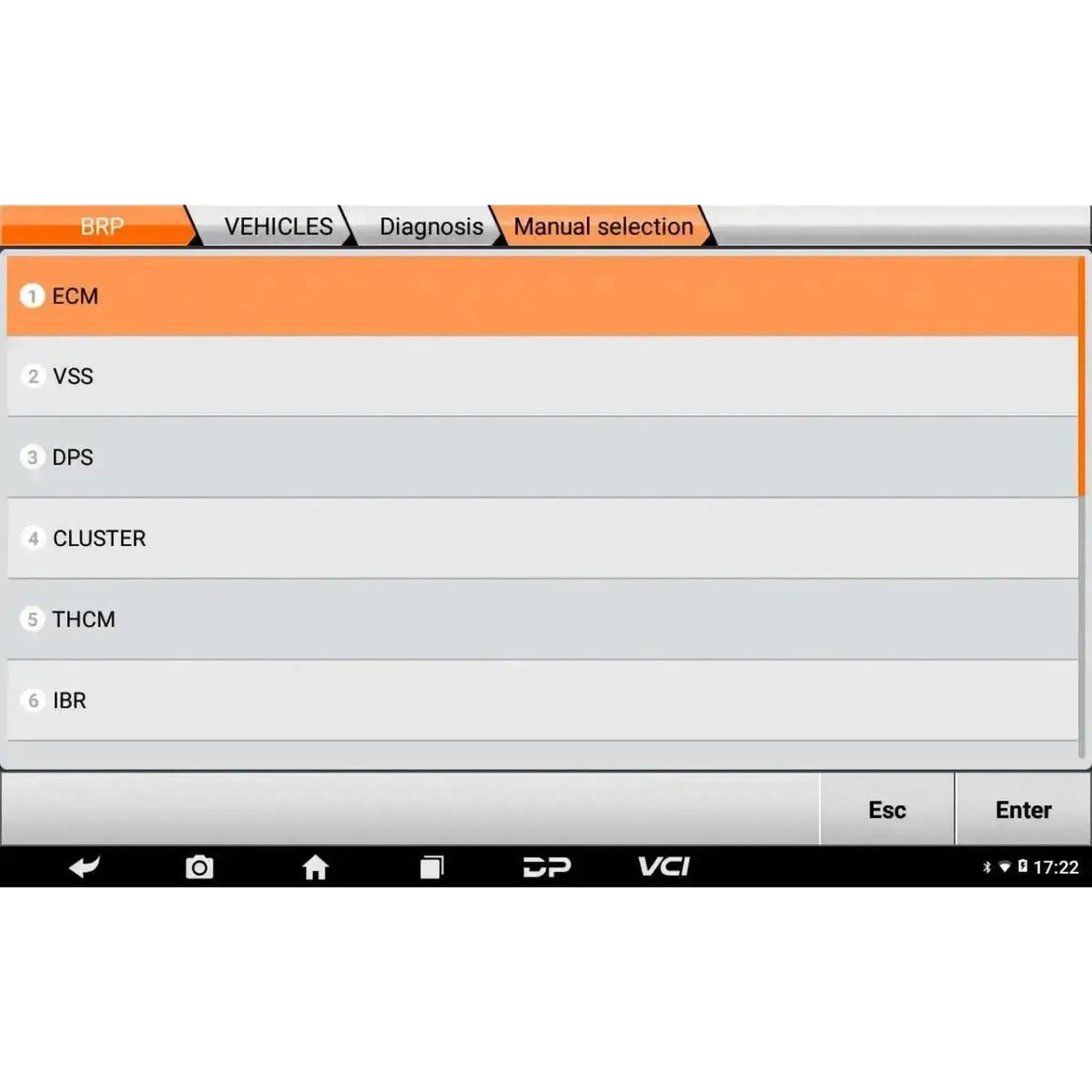

• Scansione automatica: Scansione rapida del sistema su tutti i moduli di controllo disponibili.

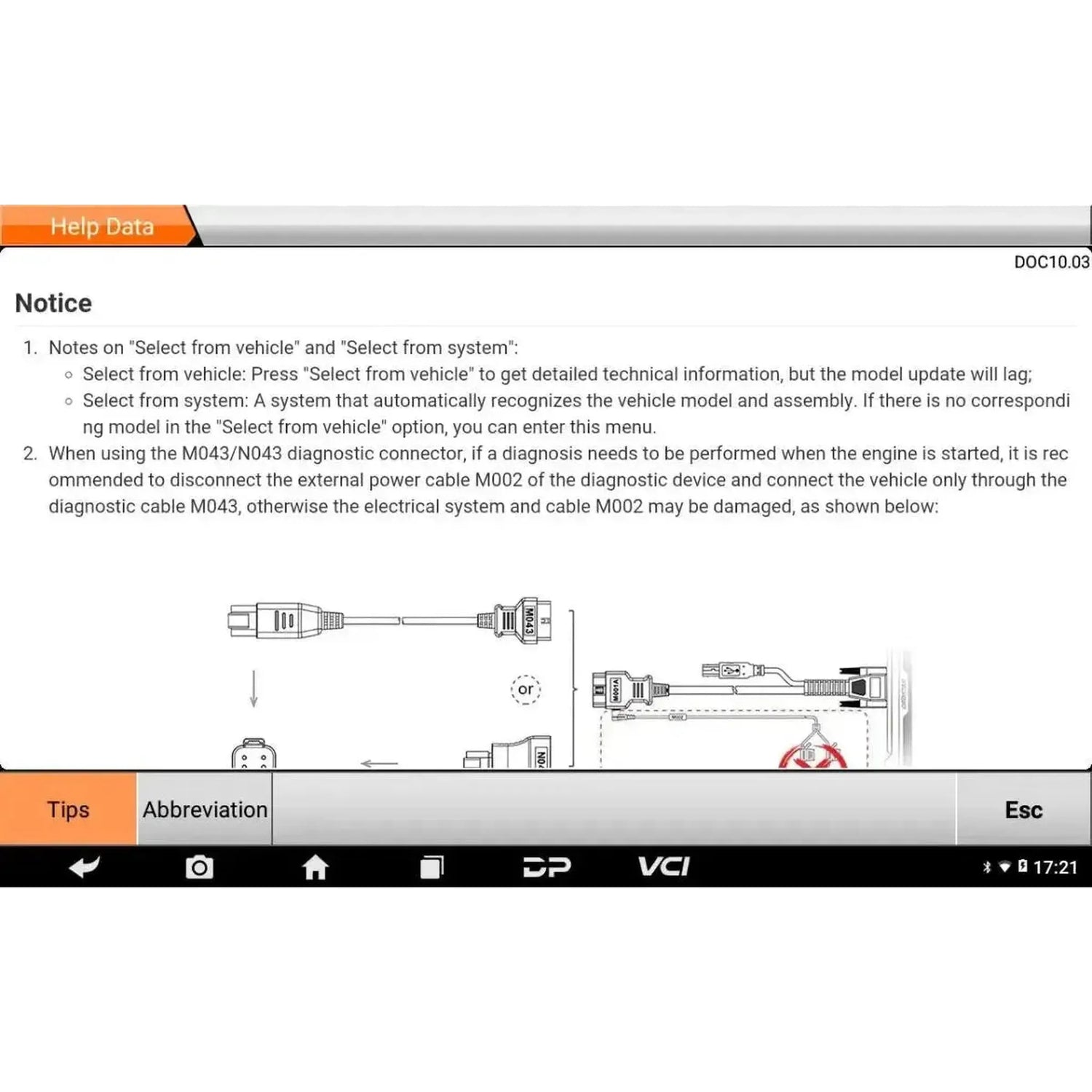

• Guida ai guasti iniziali: Accesso ai dati di assistenza, ai bollettini tecnici e agli schemi di collegamento a supporto della diagnostica.
• Modalità di visualizzazione dei flussi dati: Visualizzazione dei flussi dati come testo, forma d'onda o diagramma degli strumenti.
• Registrazione e riproduzione: Acquisizione e riproduzione dei dati in tempo reale per un'analisi successiva.

Funzioni di programmazione chiavi e EEPROM

L'OBDSTAR IScan BRP supporta la programmazione delle chiavi per i veicoli BRP. Queste funzioni consentono di apprendere nuove chiavi e di adattare le configurazioni delle chiavi esistenti.

• Configurazione della chiave: Impostazione dei parametri della chiave per i veicoli BRP.
• Codifica della sicurezza del pannello degli strumenti: Codifica delle funzioni di sicurezza nel pannello degli strumenti per l'accoppiamento delle chiavi.
• Cancellazione della cronologia completa: Eliminazione dei dati storici memorizzati nei moduli di controllo.

Funzioni di servizio e manutenzione

Lo strumento di diagnostica supporta molteplici funzioni di servizio e manutenzione per i veicoli BRP. La disponibilità delle funzioni può variare a seconda del marchio, del modello e dell'anno di costruzione del veicolo.

Motore e catena cinematica

• Ripristino della manutenzione: Reimpostazione dell'intervallo di manutenzione dopo l'esecuzione del servizio.
• Compensazione dell'olio: Adattamento della lubrificazione nei motori a due tempi con pompa dell'olio separata.
• Inizializzazione del primo avviamento dell'ECM: Inizializzazione dell'unità di controllo del motore in caso di sostituzione o programmazione.
• Riavvio della procedura di rodaggio: Riavvio della procedura di rodaggio dopo la revisione del motore.
• Impostazione del fattore di correzione: Adattamento dei fattori di correzione nella gestione del motore.
• Regolazione dell'anticipo di accensione e iniezione: Calibrazione del punto di accensione e del punto di iniezione.
• Impostazione della valvola RAVE: Configurazione della valvola di scarico nei motori a due tempi.
• Ripristino del sensore di posizione della valvola a farfalla: Ripristino e calibrazione del sensore di posizione della valvola a farfalla.
• Ripristino della manutenzione del supercompressore: Ripristino dell'indicatore di manutenzione del supercompressore.
• Calibrazione del numero di giri: Calibrazione del regime motore.

Trasmissione e azionamento

• Ripristino della trasmissione: Ripristino dei parametri della trasmissione dopo la manutenzione o la sostituzione.
• Impostazione della proporzione del sensore di velocità: Configurazione del rapporto di trasmissione per il sensore di velocità.
• Ripristino dell'offset di coppia: Ripristino dei valori di offset di coppia.
• Regolazione della coppia: Adattamento dei parametri di coppia nel modulo di controllo.

Sistemi frenanti e di stabilità

• Adattamento della pressione frenante: Regolazione dei parametri di pressione nel sistema frenante.
• Spurgo del sistema frenante: Supporto nello spurgo del sistema frenante idraulico.
• Attivazione del servofreno idraulico: Attivazione del servofreno idraulico dopo la manutenzione.
• Configurazione Intelligent Brake and Reverse (iBR): Impostazione del sistema iBR su mezzi acquatici Sea-Doo.
• Accoppiamento Intelligent Brake and Reverse (iBR): Accoppiamento dei componenti iBR dopo la sostituzione.
• Accoppiamento monitor Intelligent Brake and Reverse (iBR): Accoppiamento del monitor iBR al sistema.

Sterzo e sospensioni

• Accoppiamento dello sterzo dinamico assistito: Accoppiamento dello sterzo dinamico assistito dopo la sostituzione.
• Blocco e sblocco sospensioni intelligenti (iS): Blocco e sblocco delle sospensioni intelligenti.

Carrozzeria e sistemi di comfort

• Compensazione del riscaldamento maniglie: Impostazione di compensazione per le maniglie riscaldate.
• Calibrazione della velocità: Calibrazione della visualizzazione della velocità.
• Regolazione posizione aghi del quadro strumenti: Regolazione delle posizioni degli aghi sul quadro strumenti.
• Accoppiamento quadro strumenti: Accoppiamento del quadro strumenti dopo la sostituzione.
• Codificazione modulo zavorra: Codificazione dei moduli zavorra nel veicolo.
• Accoppiamento modulo WSM: Accoppiamento del modulo WSM al sistema veicolo.
• Modalità banco prova: Attivazione della modalità banco prova per scopi di test.

Identificazione e registrazione veicolo

• Impostazione numero di identificazione veicolo (VIN): Programmazione del VIN nei moduli di controllo.
• Impostazione nome cliente: Registrazione del nome cliente nel sistema veicolo.
• Impostazione numero motore: Programmazione del numero motore.
• Impostazione numero modello veicolo: Registrazione del numero modello nel modulo di controllo.
• Impostazione data di consegna: Registrazione della data di consegna nel veicolo.
• Impostazione ore di funzionamento totali: Configurazione del contatore totale ore di funzionamento.

Funzioni trip e ore di funzionamento

• Reset ore di funzionamento parziali: Azzeramento del contatore parziale ore di funzionamento.
• Reset distanza parziale: Azzeramento del contatore parziale distanza.
• Reset ore trip: Azzeramento del contatore trip ore.
• Reset distanza trip: Azzeramento del contatore trip distanza.

Funzioni speciali e capacità

Oltre alle funzioni di diagnosi e manutenzione, l'IScan BRP offre capacità aggiuntive per operazioni veicolo estese e supporto all'uso.

• Programmazione e codificazione moduli: Programmazione e codificazione dei moduli di controllo nei veicoli BRP.
• Impostazione ECU: Adattamento dei parametri nell'unità di controllo elettronico.
• Codifica dello strumento: Codifica del quadro strumenti dopo la sostituzione.
• Funzione remote a un clic: Accesso al supporto remoto da tecnici OBDSTAR tramite wifi.
• Upgrade software a un clic: Aggiornamento del software tramite connessione wifi.
• Dati di supporto e bollettini tecnici: Accesso a informazioni di supporto e schemi di collegamento durante la diagnosi.

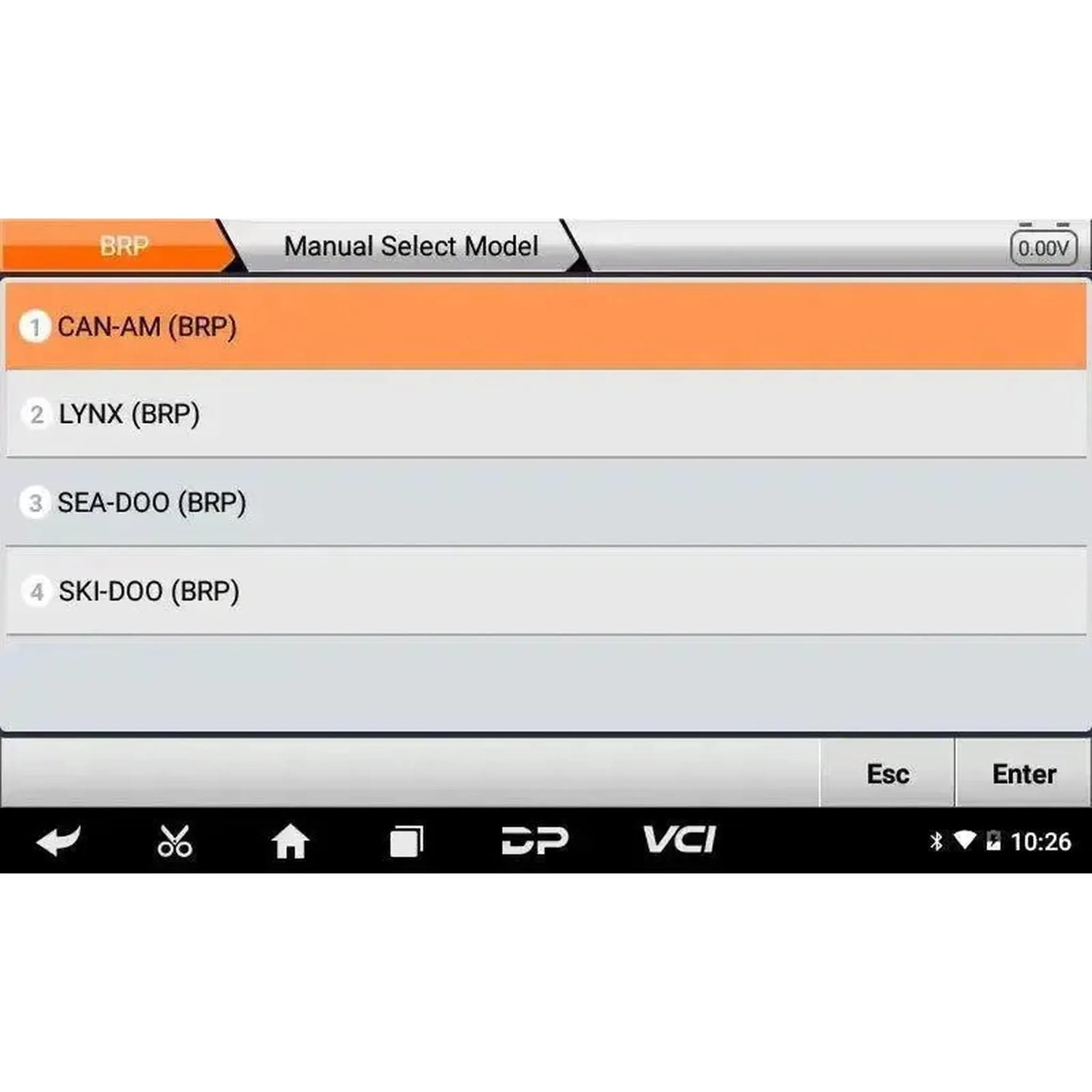

Marchi di veicoli supportati

L'OBDSTAR IScan BRP supporta veicoli del gruppo BRP e marchi correlati. La copertura include motociclette, motoslitte, ATV, UTV e mezzi acquatici.

• Europeo: Lynx
• Americano: BRP, Can-Am, Evinrude, Sea-Doo, Ski-Doo

Accessori e ampliamenti opzionali

Per l'OBDSTAR IScan BRP sono disponibili accessori hardware supplementari per connessioni diagnostiche specifiche.

Moduli hardware e accessori

• Cavo di messa a terra M002A: Cavo per la messa a terra dell'apparecchio durante i lavori diagnostici.
• Cavo jumper multifunzione M003A: Cavo jumper per diverse connessioni diagnostiche.

Informazioni sulla licenza

L'OBDSTAR IScan BRP è fornito con una licenza software specifica per il pacchetto marchi BRP. La licenza regola l'accesso agli aggiornamenti software e alla funzionalità estesa per i veicoli BRP.

• Periodo di licenza: La licenza è valida per 1 anno dal momento dell'attivazione.
• Aggiornamenti software: Gli aggiornamenti aggiungono nuovi anni di modello, tipi di veicoli e funzionalità all'interno del pacchetto marchi BRP, oltre a correzioni di bug e miglioramenti alle routine diagnostiche esistenti.
• Funzioni avanzate: La programmazione delle chiavi, la codifica dei moduli e le funzioni di assistenza avanzate per i veicoli BRP richiedono una licenza attiva.
• Dopo la scadenza della licenza: L'apparecchio di lettura continua a funzionare con l'ultima versione del software installata, ma i nuovi aggiornamenti e le funzioni aggiuntive non potranno essere scaricati fino al rinnovo della licenza.

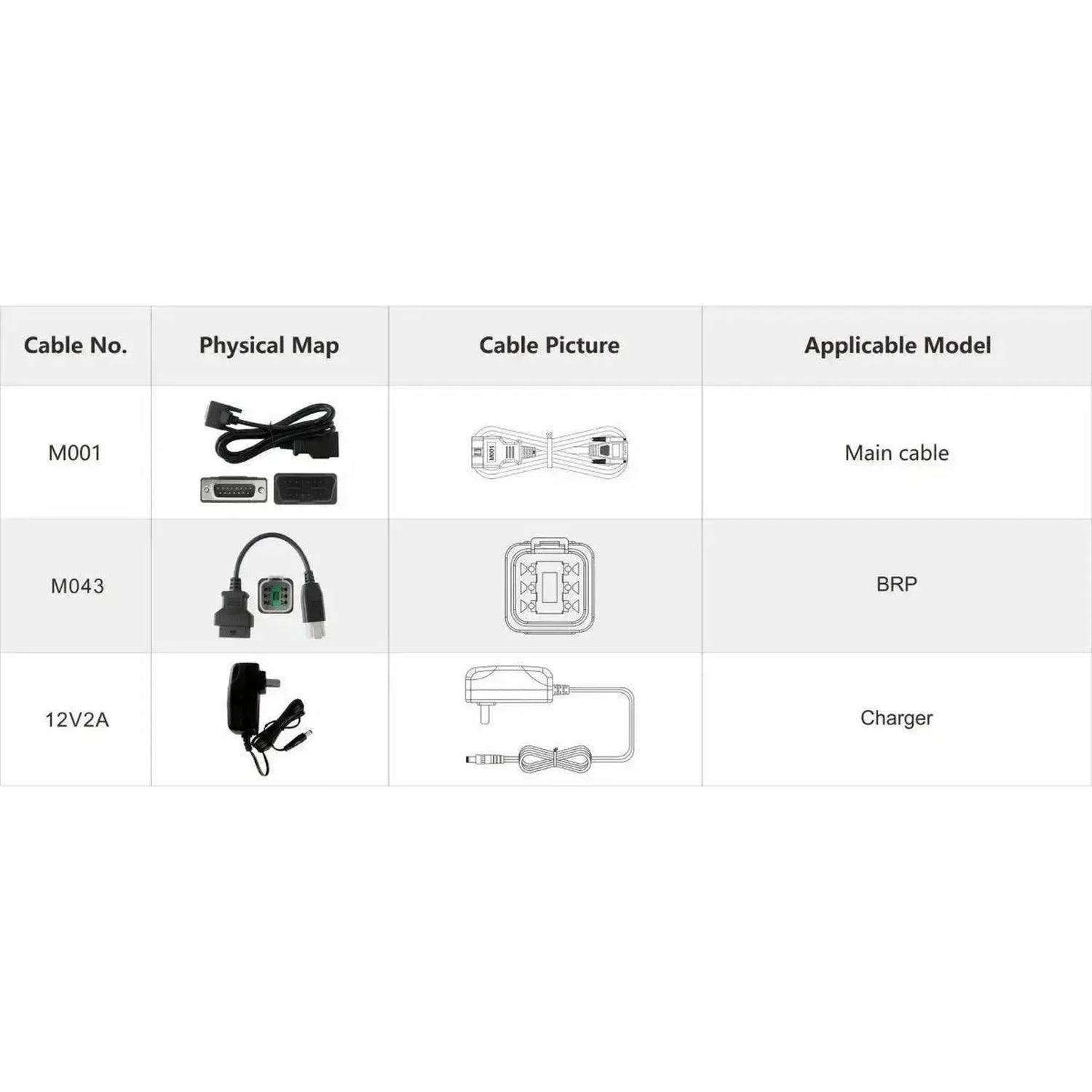

Contenuto della confezione

• 1x Apparecchio di lettura OBDSTAR IScan BRP
• 1x caricabatterie 12V2A
• 1x cavo principale M001
• 1x Adattatore BRP M043
