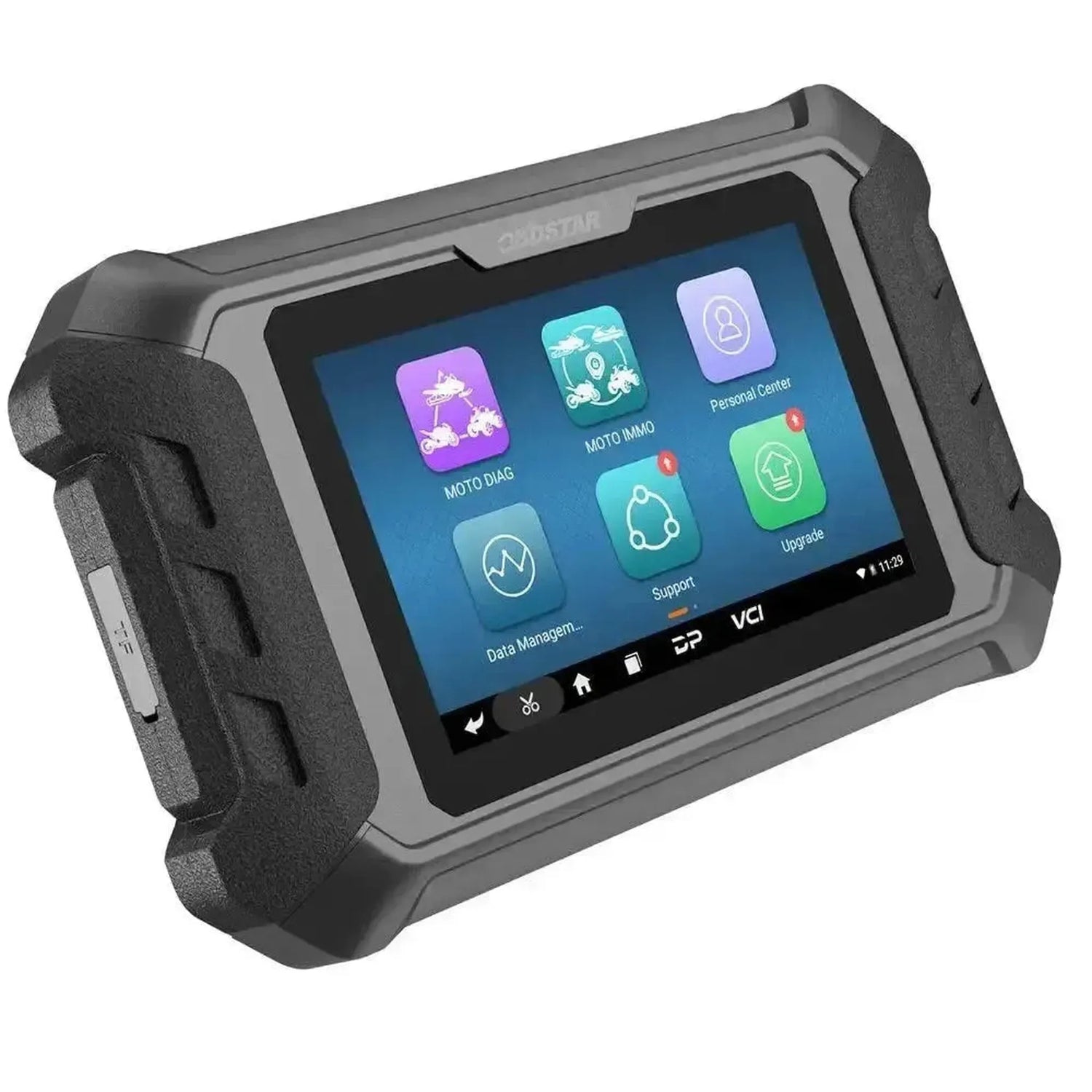

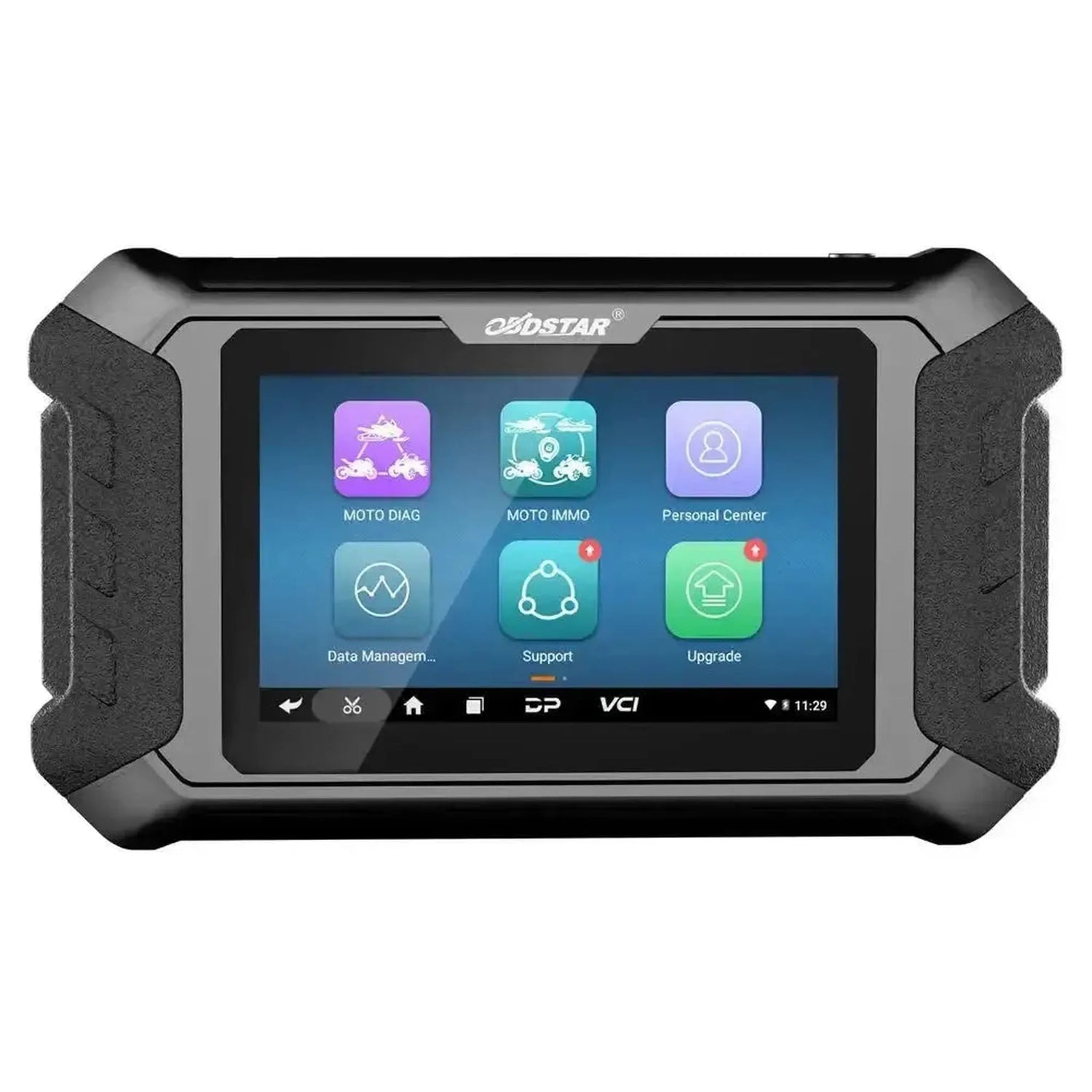

OBDSTAR IScan KTM/Husqvarna | Strumento di lettura | Motocicletta

Funzioni diagnostiche

OBDSTAR IScan KTM/Husqvarna offre funzioni diagnostiche che consentono l'accesso ai moduli di controllo dei motocicli KTM e Husqvarna per la lettura, l'analisi e la risoluzione dei guasti.

• Lettura codici di errore: Lettura dei codici di errore attivi e memorizzati dai moduli di controllo della motocicletta.
• Cancellazione codici di errore: Eliminazione dei codici di errore memorizzati dopo la riparazione o l'analisi eseguita.
• Flussi dati in tempo reale: Visualizzazione in tempo reale dei valori dei sensori in forma di testo, forma d'onda o visualizzazione strumenti per l'analisi visiva.
• Registrazione e riproduzione dati: Acquisizione dei flussi dati in tempo reale durante una prova su strada o diagnosi in officina per l'analisi successiva di guasti dei sensori e dei componenti.
• Test attuatori: Comando degli attuatori e dei componenti tramite il modulo di controllo per verificarne il funzionamento.

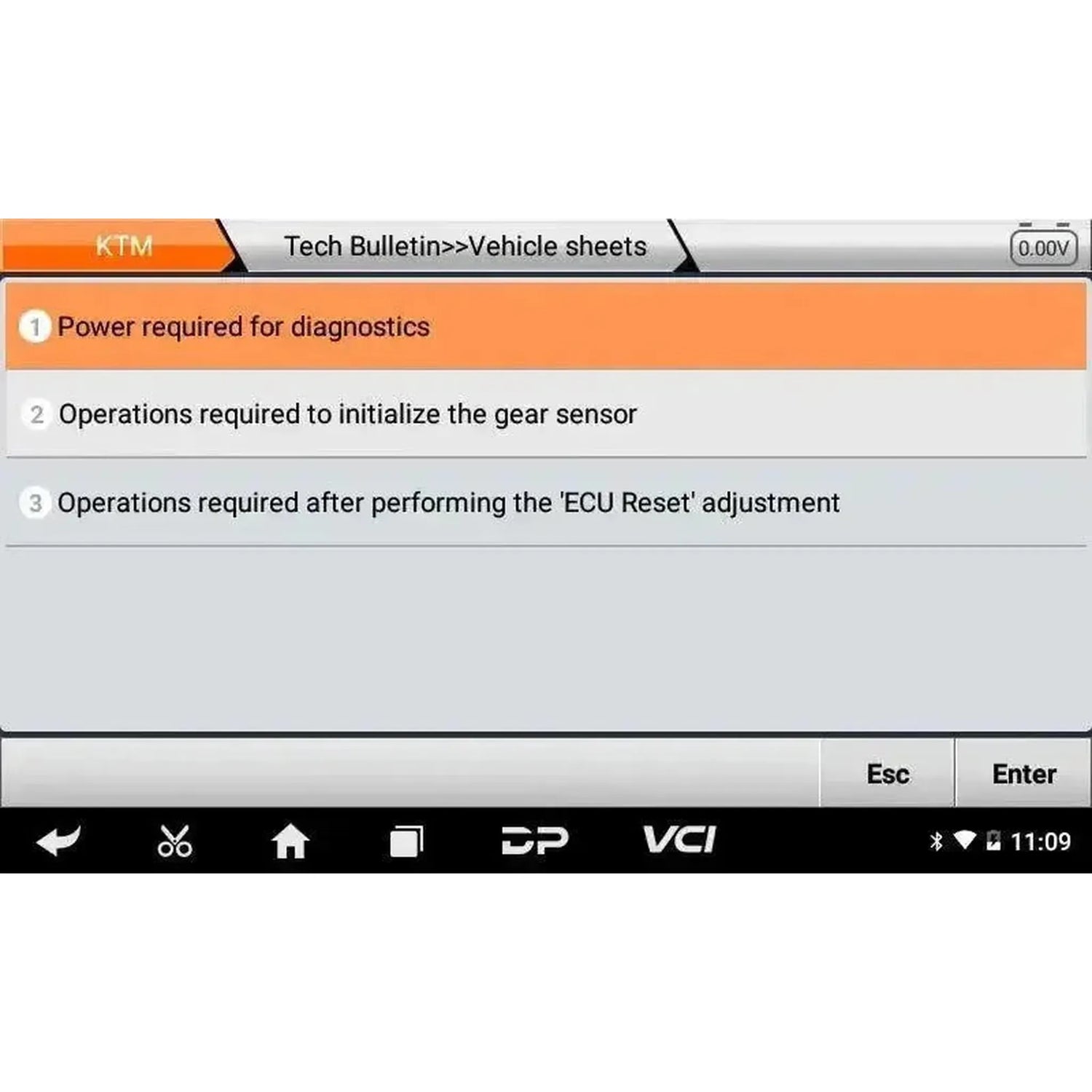

• Guida al primo errore: Dati di supporto, bollettini tecnici e informazioni diagnostiche per facilitare un'analisi mirata dei guasti.

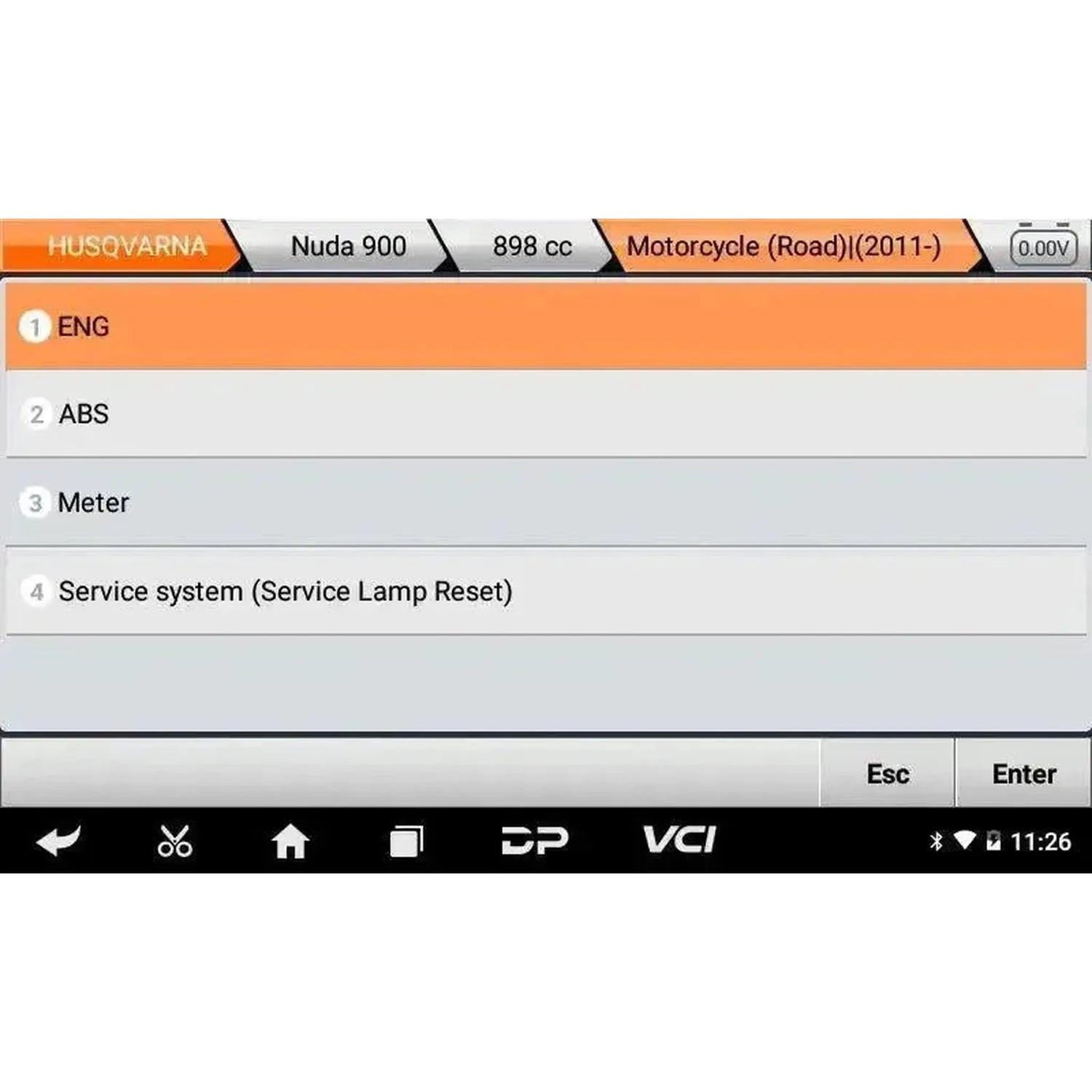

• Scansione automatica: Rilevamento automatico dei moduli di controllo nel motociclo e lettura dei codici di errore presenti.
• Riconoscimento VIN automatico: Identificazione del veicolo in base al numero VIN per la selezione del software corretto.
• Codifica: Personalizzazione dei parametri di configurazione nei moduli di controllo.
• Impostazione ECU: Programmazione e regolazione delle impostazioni nel modulo di controllo motore.

Funzioni di servizio e manutenzione

OBDSTAR IScan KTM/Husqvarna supporta molteplici funzioni di servizio e manutenzione per motocicli KTM e Husqvarna. Le funzioni disponibili possono variare a seconda del modello e dell'anno di fabbricazione.

Motore e catena cinematica

• Reset intervallo di servizio: Ripristino del contatore di manutenzione dopo il servizio eseguito.
• Impostazione intervallo di servizio parziale: Configurazione degli intervalli di servizio intermedi.
• Reset ore motore: Ripristino del contatore delle ore di funzionamento del motore.
• Sostituzione sensore temperatura olio: Procedura guidata per la sostituzione del sensore di temperatura dell'olio.
• Regolazione minimo motore: Regolazione del regime di minimo del motore.
• Adattamento sensore posizione farfalla: Adattamento del sensore di posizione della farfalla dopo la sostituzione o il reset.
• Reset valori di adattamento farfalla: Cancellazione dei valori di posizione della farfalla appresi.
• Regolazione posizione di base attuatore farfalla: Impostazione della posizione di partenza dell'attuatore della farfalla.
• Regolazione posizione di emergenza attuatore farfalla: Configurazione della modalità di marcia in emergenza dell'attuatore della farfalla.
• Regolazione posizione attuatore farfalla: Regolazione fine della posizione dell'attuatore della farfalla.
• Controllo posizione attuatore farfalla: Attivazione della routine di regolazione per l'attuatore della farfalla.
• Regolazione posizione sensore acceleratore: Calibrazione del valore del sensore dell'acceleratore.
• Regolazione valvola di scarico: Regolazione della valvola di scarico regolabile.
• Regolazione moltiplicatore CO cilindro 1 (minimo): Regolazione del valore di correzione CO per il cilindro 1 al minimo.
• Regolazione moltiplicatore CO cilindro 1 (pieno carico): Regolazione del valore di correzione CO per il cilindro 1 a pieno carico.
• Regolazione moltiplicatore CO cilindro 2 (minimo): Regolazione del valore di correzione CO per il cilindro 2 al minimo.
• Regolazione moltiplicatore CO cilindro 2 (pieno carico): Regolazione del valore di correzione CO per il cilindro 2 a pieno carico.

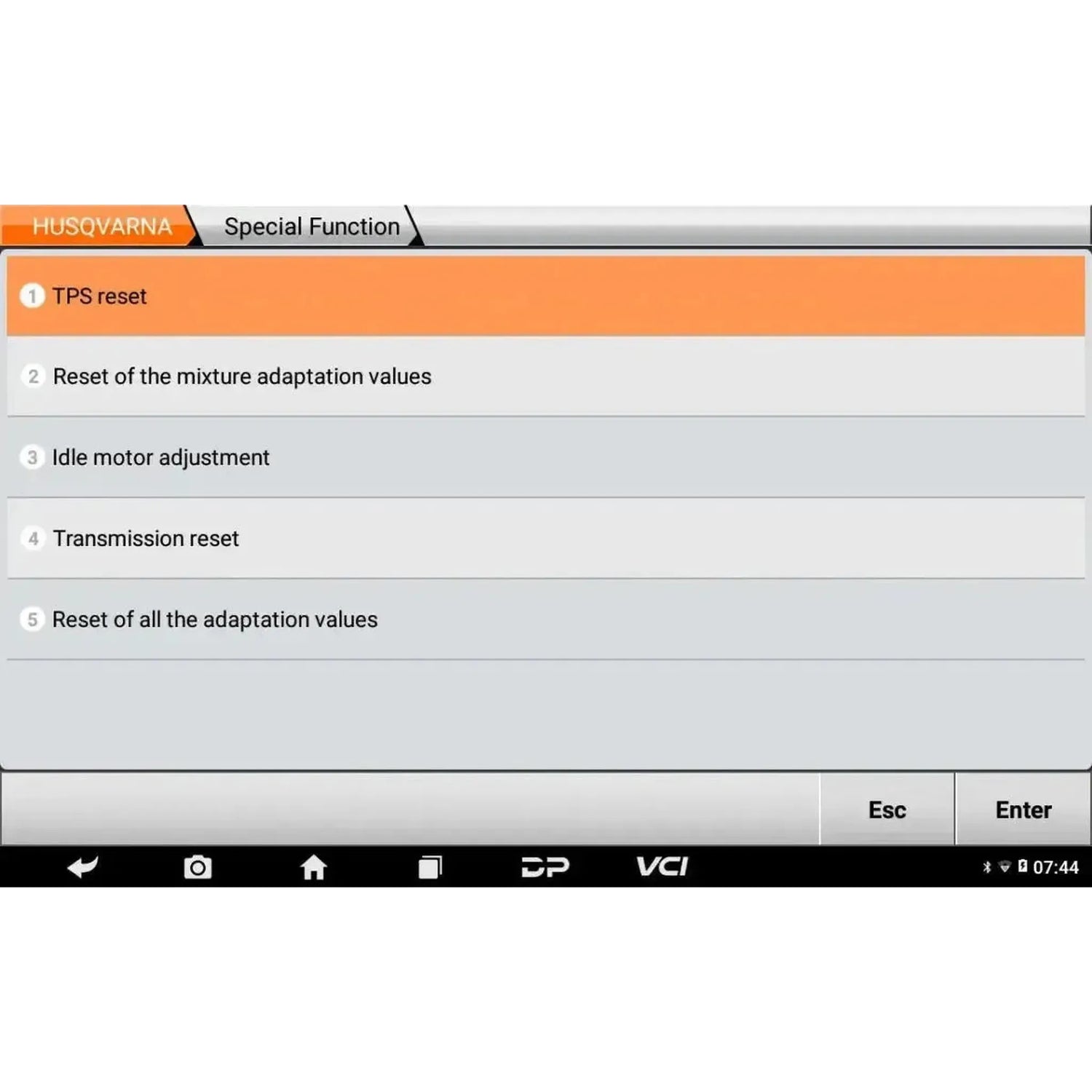

• Reset valori di adattamento miscela: Cancellazione delle correzioni della miscela di carburante apprese.
• Reset tutti i valori di adattamento: Cancellazione completa dei valori di correzione adattativi nel modulo di controllo motore.
• Configurazione tipo serbatoio carburante: Impostazione del tipo di serbatoio del carburante.
• Sincronizzazione motore-ECM e interruttore di avviamento-ECM: Accoppiamento del modulo di controllo motore e del modulo interruttore di avviamento.
• Scrittura VIN: Programmazione del numero di identificazione del veicolo nel modulo di controllo.
• Correzione velocità: Adattamento della visualizzazione della velocità in caso di modifiche ai pneumatici o al cambio.

Trasmissione e azionamento

• Cambio rapido attiva/disattiva: Abilitazione o disabilitazione dell'assistente di cambio.
• Configurazione indicatore di cambio: Impostazione del funzionamento dell'indicatore di cambio.
• Inizializzazione sensore posizione cambio: Inizializzazione del sensore di posizione del cambio.
• Apprendimento valore di riferimento asse cambio: Apprendimento della posizione di base dell'asse di cambio.
• Reset trasmissione: Azzeramento dei valori appresi nel modulo di controllo della trasmissione.

Sistemi frenanti e di stabilità

• Codifica ABS: Codifica del modulo di controllo ABS.
• Servizio sistema di controllo della pressione degli pneumatici: Funzioni di manutenzione del sistema TPMS.
• Sensore pressione pneumatici attiva/disattiva: Abilitazione o disabilitazione dei sensori di pressione degli pneumatici.
• Apprendimento sensore attivazione LF: Apprendimento del sensore di attivazione LF del sistema TPMS.
• Apprendimento offset sensore sospensione (posteriore): Apprendimento della posizione di zero del sensore della sospensione posteriore.
• Regolazione offset per abbassamento: Regolazione del valore di offset per il profilo di altezza di marcia ridotta.

Carrozzeria e sistemi di comfort

• Riscaldamento sedile conducente attiva/disattiva: Abilitazione o disabilitazione del riscaldamento del sedile del conducente.
• Riscaldamento sedile passeggero attiva/disattiva: Abilitazione o disabilitazione del riscaldamento del sedile del passeggero.
• Riscaldamento manopole attiva/disattiva: Abilitazione o disabilitazione delle manopole riscaldate.
• Sospensione elettronica attiva/disattiva: Abilitazione o disabilitazione della sospensione controllata elettronicamente.
• Configurazione Track Pack: Configurazione del pacchetto funzionale Track Pack.
• Configurazione modalità Start Control: Impostazione della modalità di guida Start Control.
• Configurazione modello: Impostazione dei parametri specifici del modello.

Illuminazione e segnalazione

• Attiva/disattiva funzione presenza faro: Abilitazione o disabilitazione della funzione di presenza del faro.
• Luci diurne attiva/disattiva: Abilitazione o disabilitazione delle luci diurne.
• Illuminazione in curva attiva/disattiva: Abilitazione o disabilitazione dell'illuminazione in curva.
• Configurazione indicatore di direzione: Impostazione del comportamento degli indicatori di direzione.
• Configurazione spegnimento automatico indicatori di direzione: Configurazione della funzione di spegnimento automatico degli indicatori di direzione.
• Regolazione intensità indicatore di direzione: Regolazione dell'intensità luminosa degli indicatori di direzione.
• Configurazione segnale di emergenza: Configurazione del segnale di emergenza durante la frenata d'emergenza.

Sistemi elettrici e di sicurezza

• Acquisizione angolo di inclinazione previsto: Lettura dei valori di riferimento per il sensore dell'angolo di inclinazione.
• Nuovo apprendimento valori sensori: Riadattamento dei valori dei sensori dopo sostituzione o reset.
• Reset contatore rilevamento bassa tensione batteria: Azzeramento del contatore dei rilevamenti di bassa tensione della batteria.
• Riduzione tempo Powerlock: Regolazione del tempo di attivazione del sistema Powerlock.
• Configurazione valore soglia: Impostazione dei valori soglia di avvertimento e attivazione.
• Configurazione modulo connettività: Configurazione del modulo di connettività.
• Reset elenco dispositivi accoppiati: Cancellazione dell'elenco dei dispositivi Bluetooth accoppiati.
• ID di registrazione: Registrazione di un ID di identificazione nel modulo di controllo.
• Reset modulo di controllo: Ripristino di un modulo di controllo allo stato predefinito.
• Calibrazione di fabbrica: Ripristino dei moduli di controllo ai valori di calibrazione di fabbrica.

Funzioni speciali e capacità

Oltre alle funzioni diagnostiche e di manutenzione standard, l'OBDSTAR IScan KTM/Husqvarna dispone di alcune funzioni aggiuntive che supportano la diagnostica in officina.

• Aggiornamento software in un clic: Installa gli aggiornamenti software tramite Wi-Fi con una sola azione.
• Supporto remoto in un clic: Collegamento diretto al team di supporto tecnico OBDSTAR per assistenza da remoto.
• Visualizzazione del flusso dati: Visualizza i dati in tempo reale come testo, forma d'onda o display strumentale per diversi metodi di analisi.
• Registrazione dati e riproduzione: Registra e riproduce i flussi di dati per analizzare successivamente i guasti intermittenti.

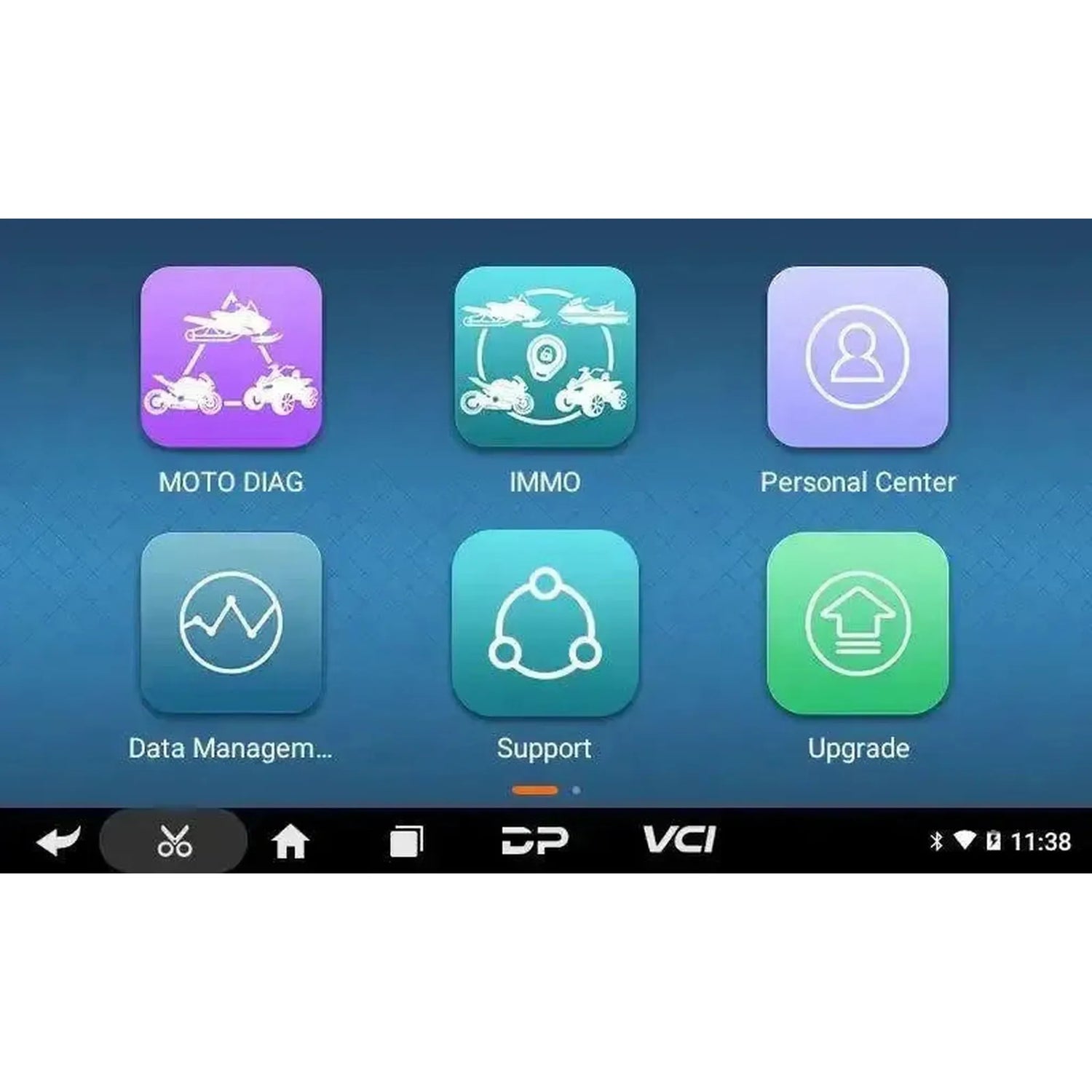

• Navigazione menu: Selezione libera del menu per un accesso rapido a funzioni specifiche.

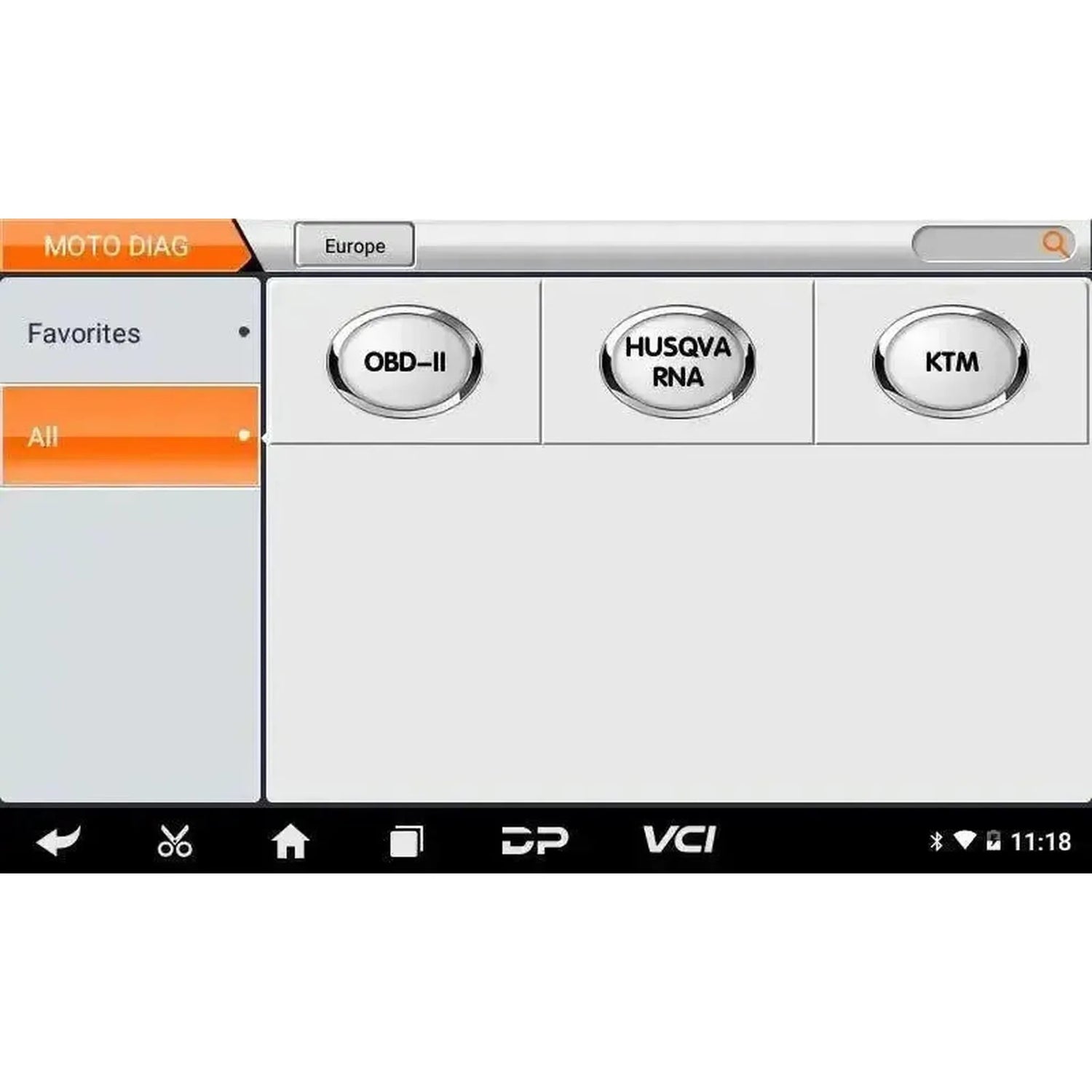

Marchi di veicoli supportati

L'OBDSTAR IScan KTM/Husqvarna è sviluppato specificamente per la diagnostica motociclistica dei seguenti marchi.

• Europeo: KTM, Husqvarna

Accessori e ampliamenti opzionali

L'OBDSTAR IScan KTM/Husqvarna può essere ampliato facoltativamente con hardware aggiuntivo per lavori specifici e connessioni a diversi modelli di motociclette.

Moduli hardware e accessori

• M002A Cavo batteria (GND): Cavo di collegamento con pinze batteria per un'alimentazione stabile e messa a terra direttamente dalla batteria della motocicletta.
• M003A Cavo jumper multifunzionale: Fascio di cavi per effettuare connessioni dirette ai singoli pin di un ECU per programmazione o diagnosi al di fuori del veicolo.
• N004 Adattatore diagnostico (Aprilia/Ducati/Honda/KTM/Piaggio/Vespa/Yamaha): Adattatore per collegare il connettore OBD-II alla porta diagnostica specifica a 4 pin di vari marchi di motociclette.

Informazioni sulla licenza

All'acquisto dell'OBDSTAR IScan KTM/Husqvarna è inclusa una licenza software di 1 anno. Durante questo periodo è possibile scaricare gli aggiornamenti software che aggiungono nuovi anni di modello, funzioni e correzioni per motociclette KTM e Husqvarna.

• Periodo di licenza: All'acquisto sono inclusi 12 mesi di aggiornamenti software, successivamente è possibile il rinnovo presso OBDSTAR.
• Aggiornamenti software: Gli aggiornamenti aggiungono il supporto per modelli KTM e Husqvarna più recenti, estendono le funzioni esistenti e contengono correzioni al software di diagnostica.
• Funzioni estese: Una licenza attiva consente l'accesso agli aggiornamenti online in un clic, al supporto remoto in un clic e alle funzioni più recenti per la codifica e la configurazione dell'ECU.
• Dopo la scadenza della licenza: L'apparecchio continua a funzionare con l'ultima versione software installata, ma non può ricevere nuovi aggiornamenti finché la licenza non viene rinnovata.

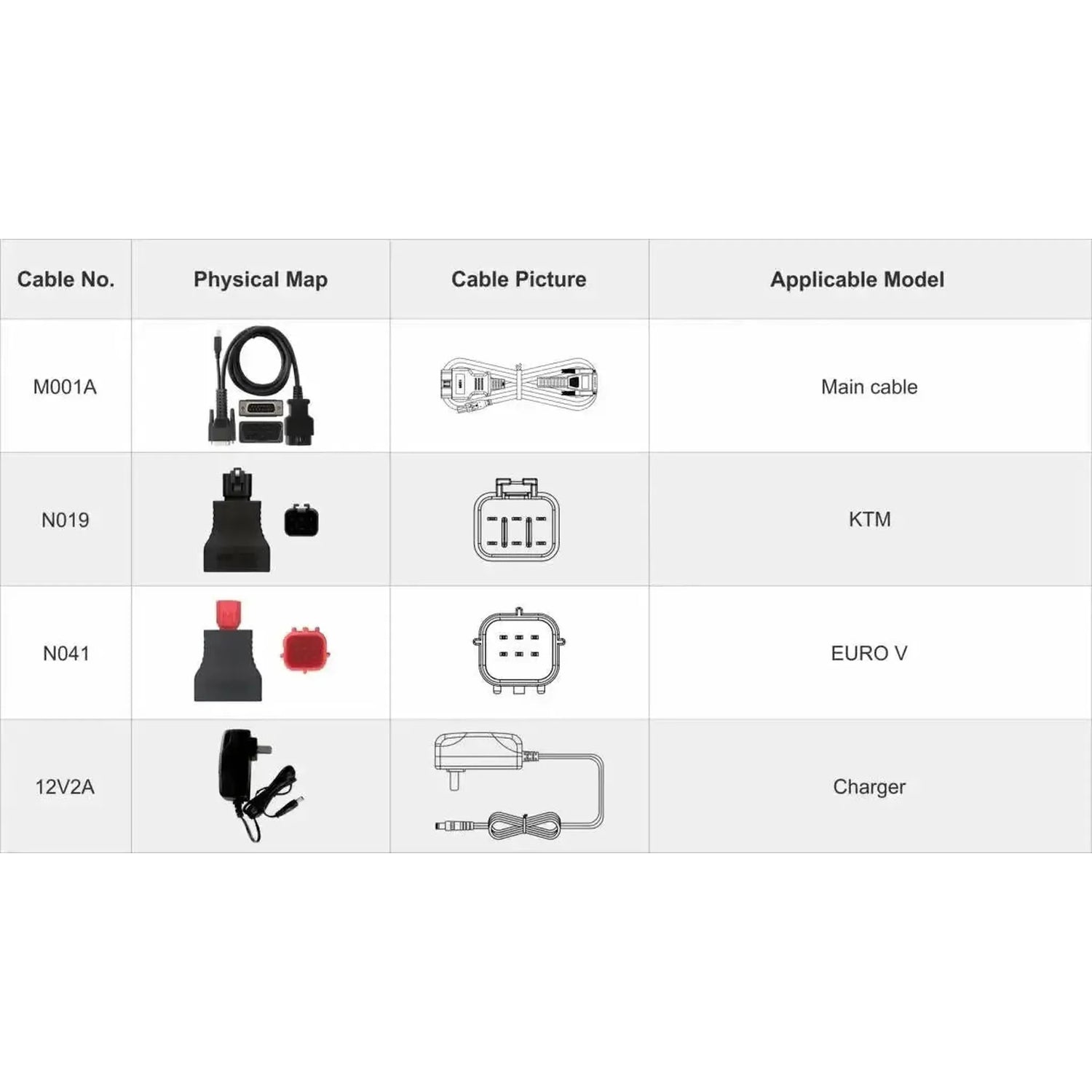

Contenuto della confezione

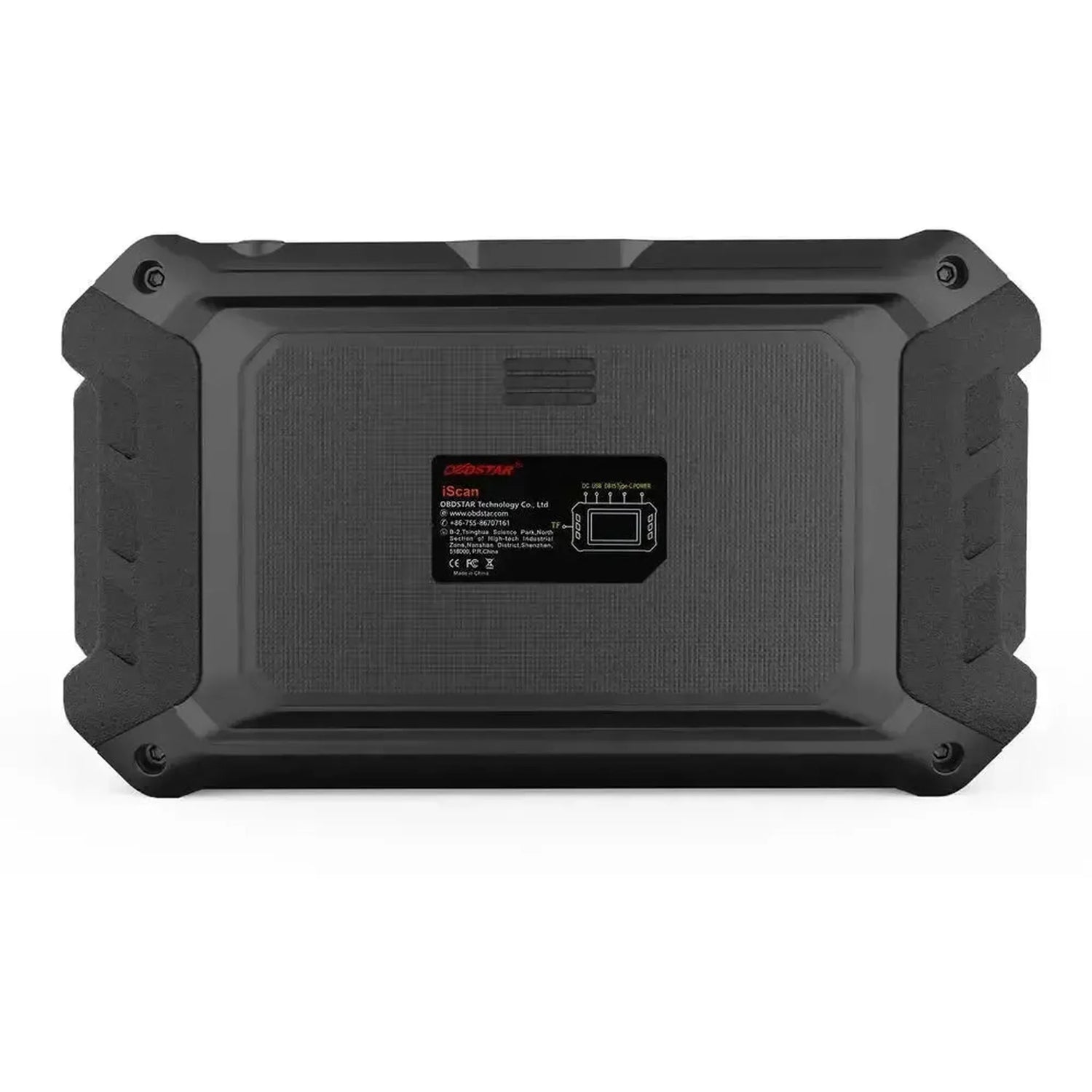

• 1x Apparecchio di lettura OBDSTAR IScan KTM/Husqvarna
• 1x caricabatterie 12V2A
• 1x Cavo principale M001A
• 1x Adattatore N019 KTM
• 1x Adattatore N041 EURO V
