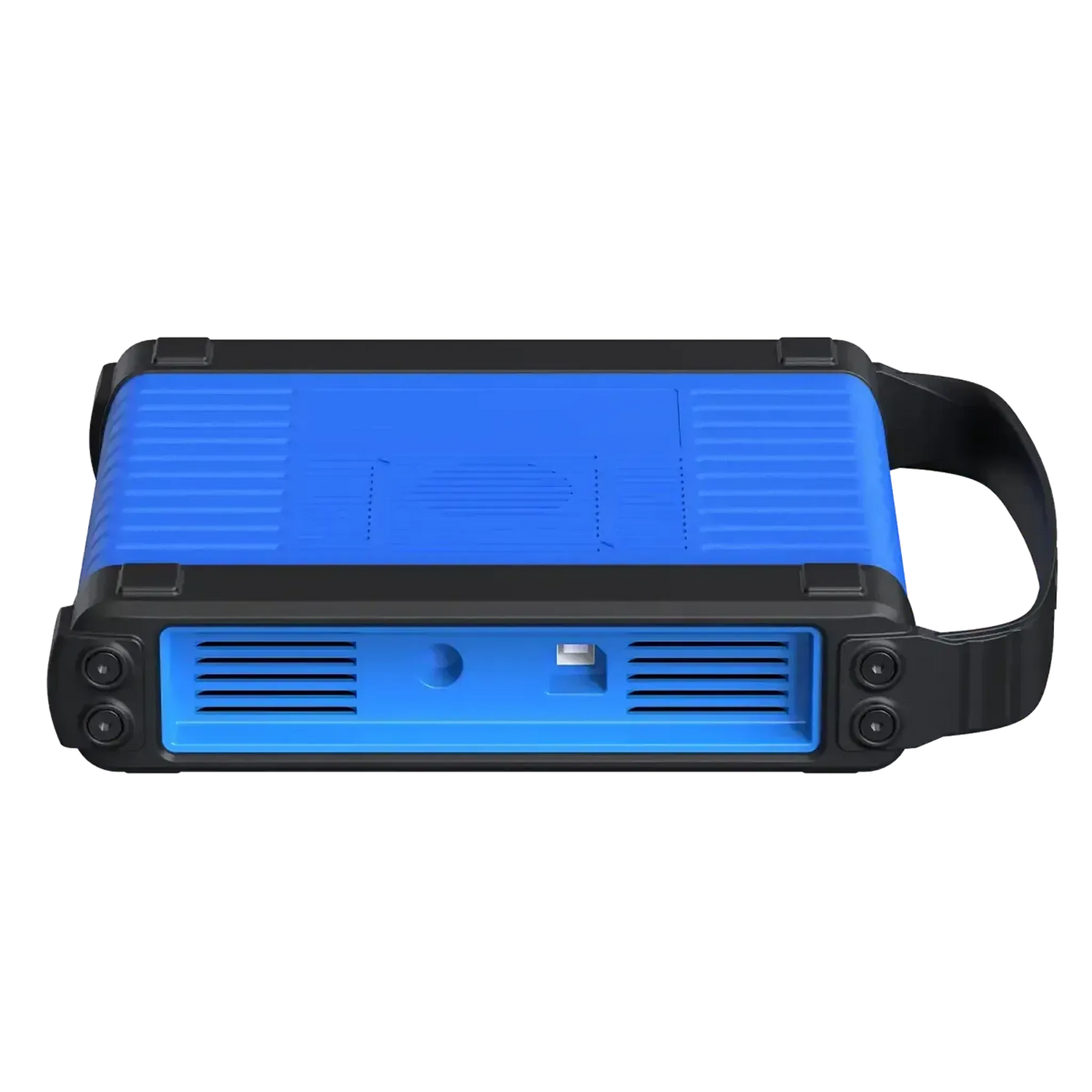

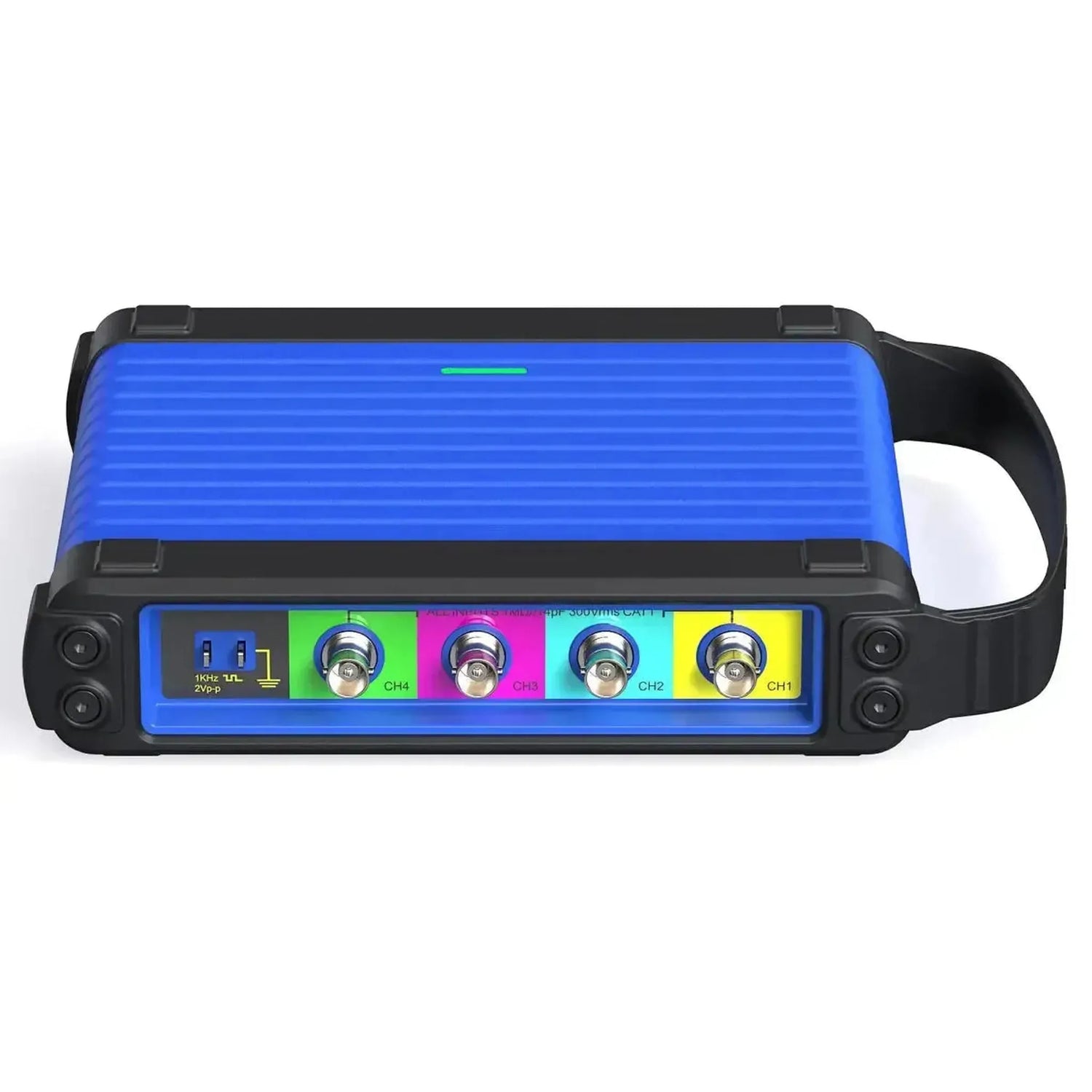

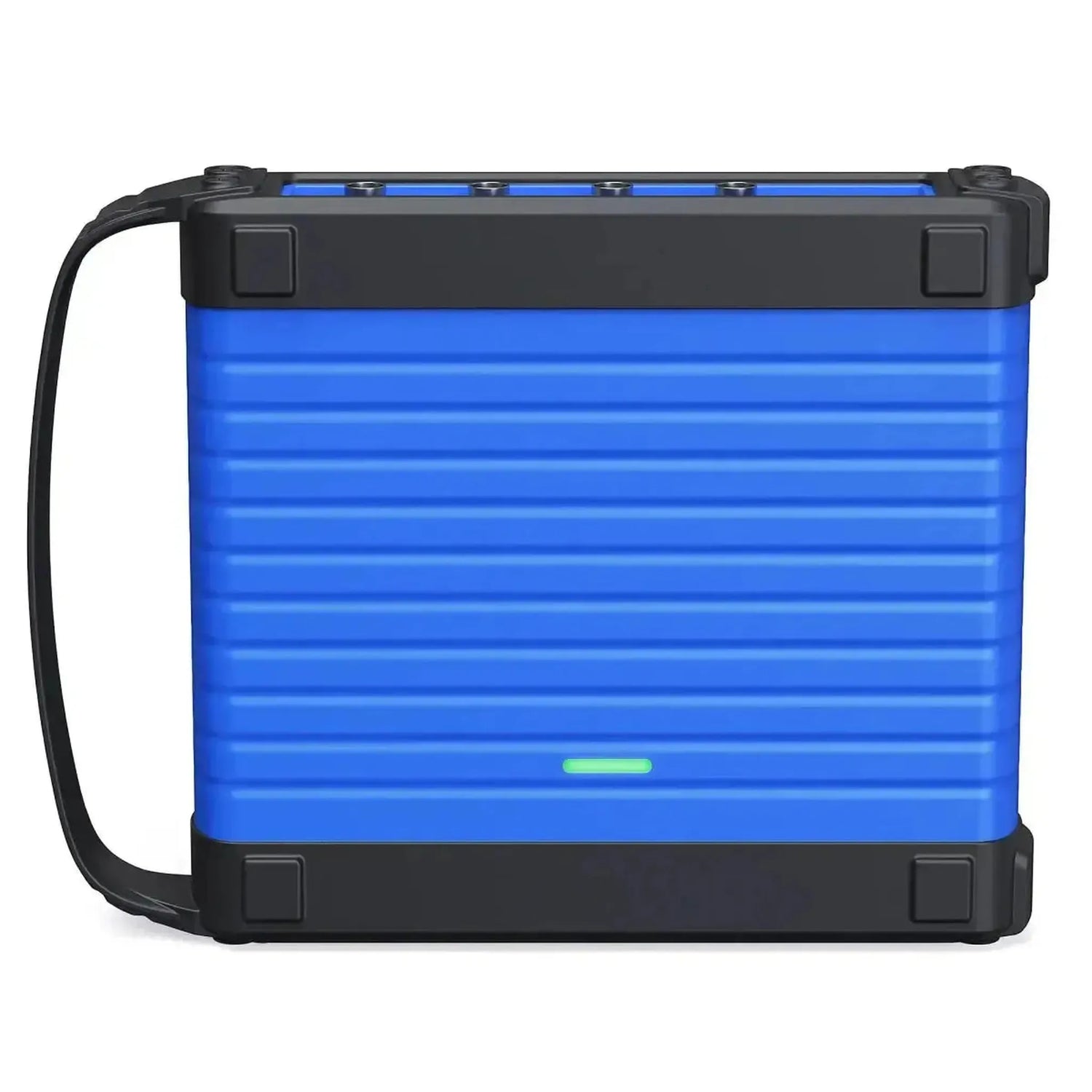

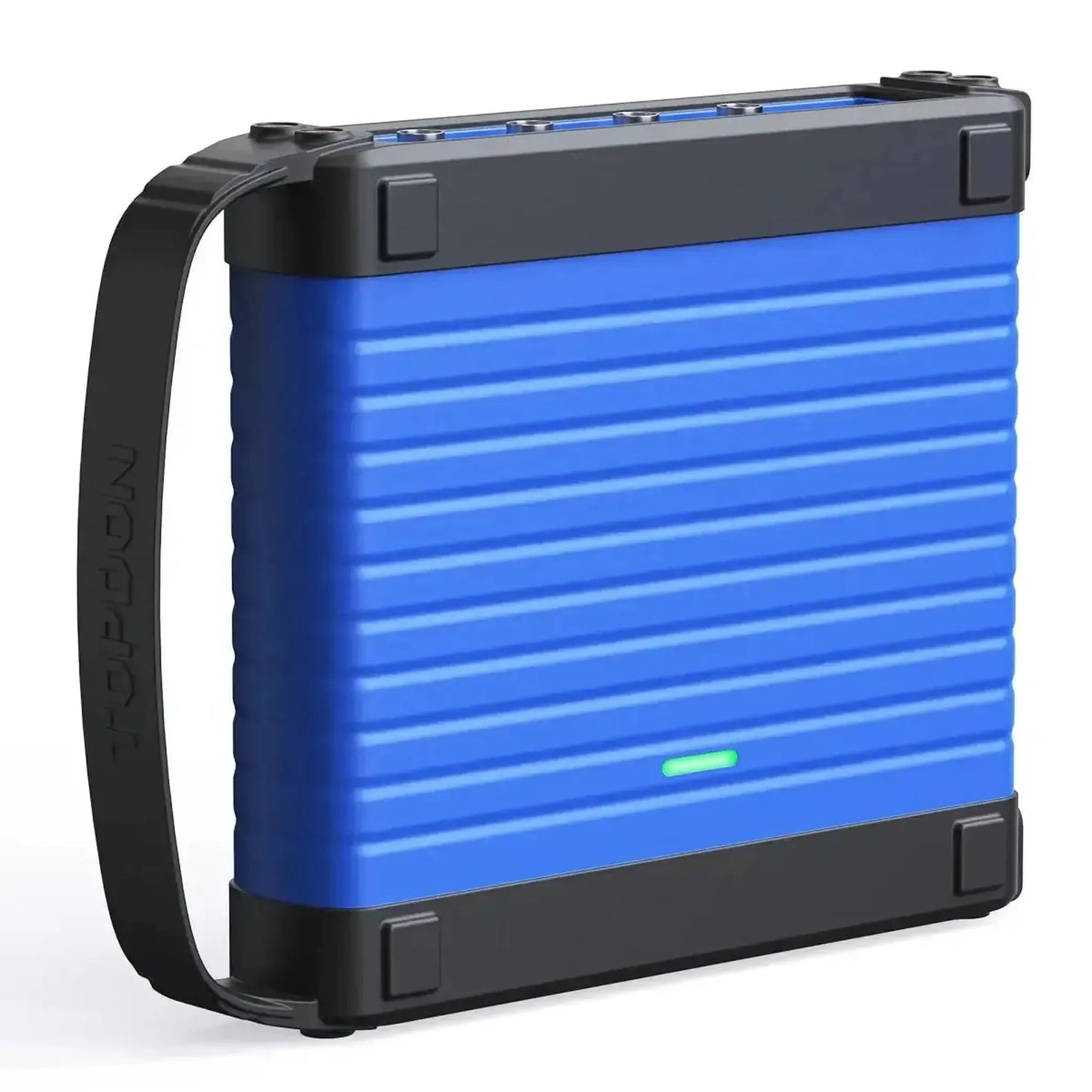

Topdon Phoenix Scope | Oscilloscopio (4 canali)

Il Topdon Phoenix Scope è un oscilloscopio a 4 canali sviluppato per diagnosticare problemi complessi nell'elettronica automobilistica e nei circuiti di cablaggio. Questo dispositivo funziona come modulo di estensione per i tablet diagnostici della serie Topdon Phoenix e offre una larghezza di banda di 100 MHz con una frequenza di campionamento di 1 GSa/s. Cattura i segnali dei circuiti e le forme d'onda, consentendo ai tecnici di eseguire osservazioni dettagliate e analisi dei guasti, inclusa la rilevazione di malfunzionamenti intermittenti grazie al lungo tempo di campionamento.

L'oscilloscopio dispone di una profondità di memoria di 50 Mpts, che consente sia una visione d'insieme del segnale sia uno zoom dettagliato. Il sistema supporta 23 tipi di misurazioni automatiche e funzioni di trigger avanzate, come il trigger di flanco e quello di larghezza di impulso. Gli utenti possono registrare forme d'onda, riprodurle ed eseguire operazioni matematiche, tra cui addizione, sottrazione, moltiplicazione, divisione e Trasformata di Fourier Veloce (FFT). Le impostazioni di sistema possono essere salvate come file di configurazione e caricate direttamente per un riutilizzo ripetuto.

Applicazione e funzionalità:

Questo oscilloscopio è progettato per eseguire analisi dettagliate dei segnali elettronici nei veicoli. Le funzionalità comprendono:

• Test specifici per veicoli: Test preprogrammati per circuiti, sensori, attuatori, accensione e reti di comunicazione (come CAN e LIN) con parametri specifici per diversi modelli di veicoli.
• Misurazioni automatiche: Offre 23 diverse misurazioni automatiche selezionabili con un solo clic, semplificando l'impostazione manuale dei parametri.
• Funzioni di trigger avanzate: Funzionalità di trigger estese per catturare e analizzare forme d'onda stabili da segnali complessi.
• Profondità di memoria elevata: Una profondità di 50 Mpts consente di catturare informazioni di segnale dettagliate e ingrandire senza perdita di dati.
• Registrazione e riproduzione: Le forme d'onda possono essere registrate e salvate in un formato specifico per analisi e confronti successivi.
• Operazioni matematiche: Supporta diverse funzioni matematiche (addizione, sottrazione, moltiplicazione, divisione) e FFT per analisi approfondita del segnale.
• Controllo cursore: Cursori orizzontali e verticali indipendenti e tracciamento del cursore per misurazioni precise sulla forma d'onda.

Contenuto della confezione:

• 1x Topdon Phoenix Scope
• 2x Cavo da BNC a spina banana
• 2x Sonda oscilloscopio
• 8x Pinza a coccodrillo (4x rossa, 4x nera)
• 1x Set sonde back-pinning
• 1x Cavo USB Type-C
• 1x Manuale
