Jaltest Marine (Jetski) Uitleesapparaat

Contenuto della confezione

La valigia contiene l'hardware per stabilire la connessione e i diritti software che sbloccano il modulo Jetski. L'hardware è lo stesso del kit separato 70001053; la differenza tra i quattro sistemi diagnostici Marine sta nel modulo software e non nella valigia. Di seguito trovate per ogni componente la descrizione e il numero di riferimento corrispondente.

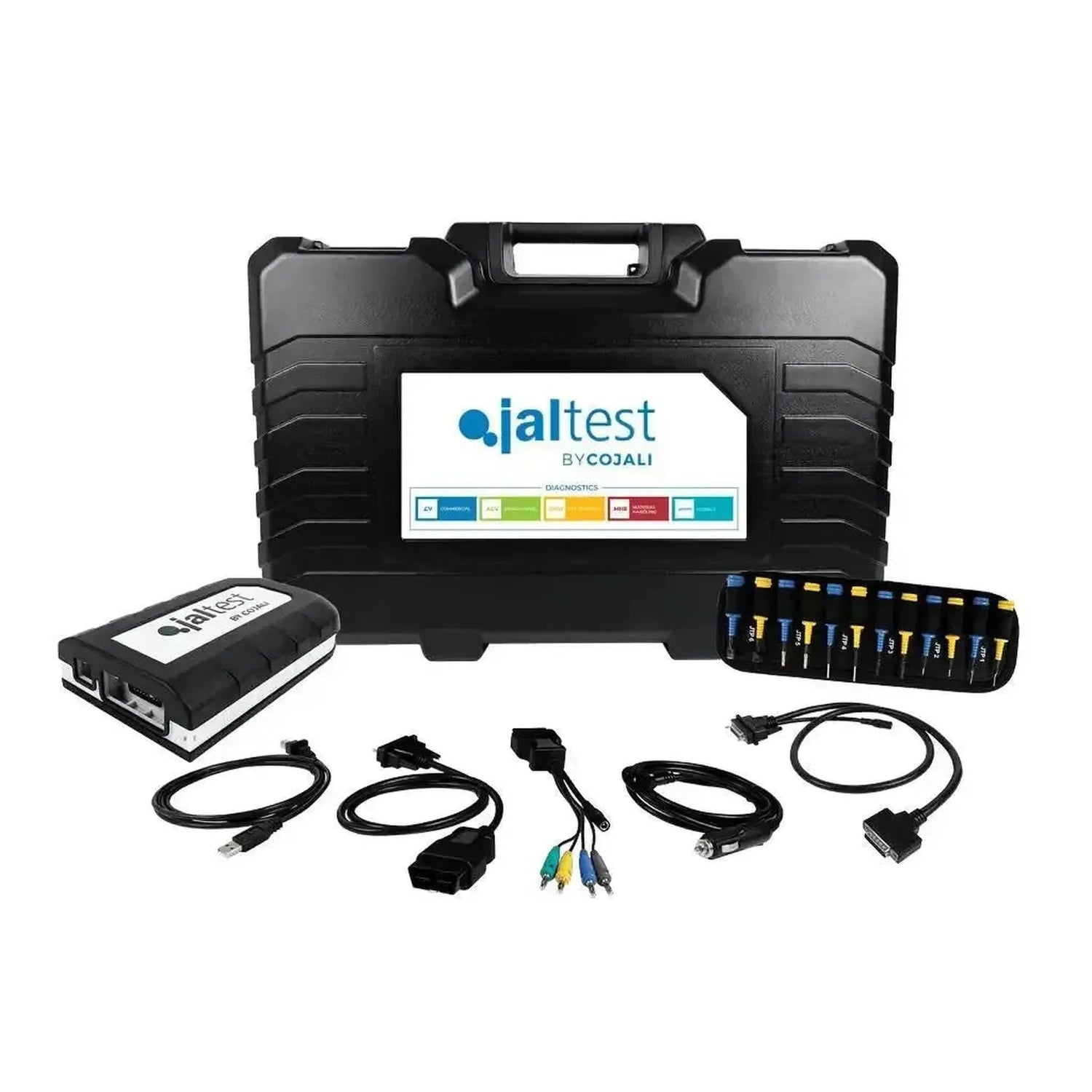

Hardware

• Jaltest Link V9 (70001015): L'interfaccia diagnostica che collegate alla presa diagnostica del motore, con DB26 a 26 pin verso il cavo e USB-C verso il PC.
• Kit Multipin Jaltest Marine (70002007): Venti multipin JTP01 fino a JTP10, ognuno in due colori, il cavo di connessione JTP101 e il cavo di alimentazione JDC10AM2 con morsetti a batteria. Con questi inserite direttamente in un connettore per il quale non esiste un cavo diagnostico specifico.
• Cavo OBD a 16 pin (JDC213.9): Il cavo standard per la presa diagnostica ordinaria.
• Cavo USB-C (JDC107.9B): La connessione tra il Link e il suo laptop.
• Cavo di prolunga di 250 cm (JDC100B): Con connettore DB26 a 26 pin, il connettore largo sul Link stesso. Due volte e mezzo più lungo del JDC100 nelle altre valigie Jaltest, perché a bordo il motore raramente si trova a portata di mano dal punto dove il laptop è posizionato.
• Valigia (70003015): L'esecuzione compatta, 505 x 381 x 146 mm.

Software

• Software (74502005): L'acquisto una tantum che sblocca il modulo Jetski.
• Attivazione della licenza, dodici mesi (74502017): Il diritto a utilizzarla per il primo anno.
• INFO Online Marine (29479): Le informazioni tecniche associate al software. Incluso, non disponibile separatamente e gratuito dal 2026.
• Jaltest GRP: Il software di gestione officina di Cojali per clienti, imbarcazioni e rapporti.

Un laptop e i cavi marini non sono inclusi. Vedete Cavi e computer più avanti in questa pagina.

Per quali motori e sistemi

Jaltest Marine Jetski copre la moto d'acqua, nota negli sport acquatici anche come jetski o PWC. Un marchio nell'elenco significa che c'è copertura, non che ogni modello e anno di produzione sia completamente supportato. La suddivisione per continenti riguarda il paese di provenienza del marchio, non il proprietario attuale.

Moto d'acqua

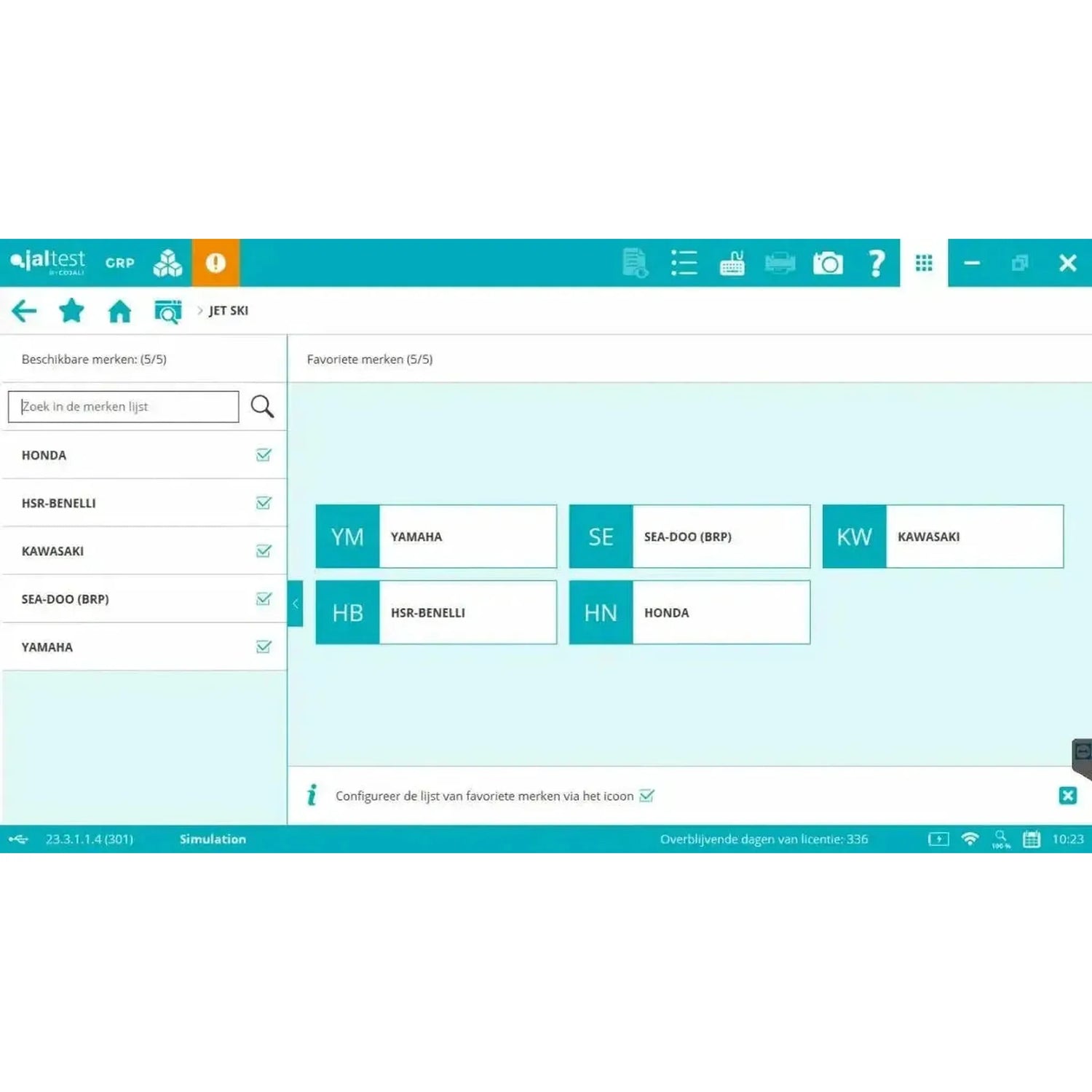

Marchi principali tra le moto d'acqua coperte da Jaltest Marine Jetski: Honda, Kawasaki, Sea-Doo (BRP) e Yamaha.

Tutti i 5 marchi di moto d'acqua, suddivisi per continente:

Europeo comprende il Regno Unito, la Turchia e la Russia. Cinese è distinto da Asiatico, che include Giappone, Corea del Sud e India. La classificazione si basa sul paese di origine del marchio e non sull'attuale proprietario; i costruttori di motori sono assegnati al continente del loro paese.

I sistemi di bordo

• Gestione del motore: La centralina del motore, compresa la Yamaha ECM EFI, l'ECM Sea-Doo e la Kawasaki ECU DFI per l'iniezione diretta di carburante.
• Sistema frenante e retromarcia: L'iBR di Sea-Doo e il RiDE di Yamaha, con il RiDE SCU come centralina dedicata.
• Sistema di chiavi: Le chiavi D.E.S.S. di Sea-Doo, configurabili come chiave normale, chiave di apprendimento con potenza limitata o chiave di noleggio.
• Modulo multiplex: Il MPEM di Sea-Doo, che gestisce la distribuzione dell'energia e la protezione a bordo.
• Strumento di bordo: L'INS Sea-Doo, il display con i dati operativi.
• Sterzo: Il sensore d'angolo dello sterzo, necessario per il sistema frenante e retromarcia.
• Acceleratore: Il sensore di posizione della valvola a farfalla (TPS), che controlla l'accelerazione.

I quattro set Marine uno accanto all'altro

I quattro lettori Marine condividono la stessa valigetta 70001053 e lo stesso Jaltest Link V9; la differenza si trova completamente nel modulo software. Di seguito è riportato per ogni set cosa copre, in modo che Lei possa vedere quale si adatta al Suo lavoro.

Ciò che potete fare con questo set

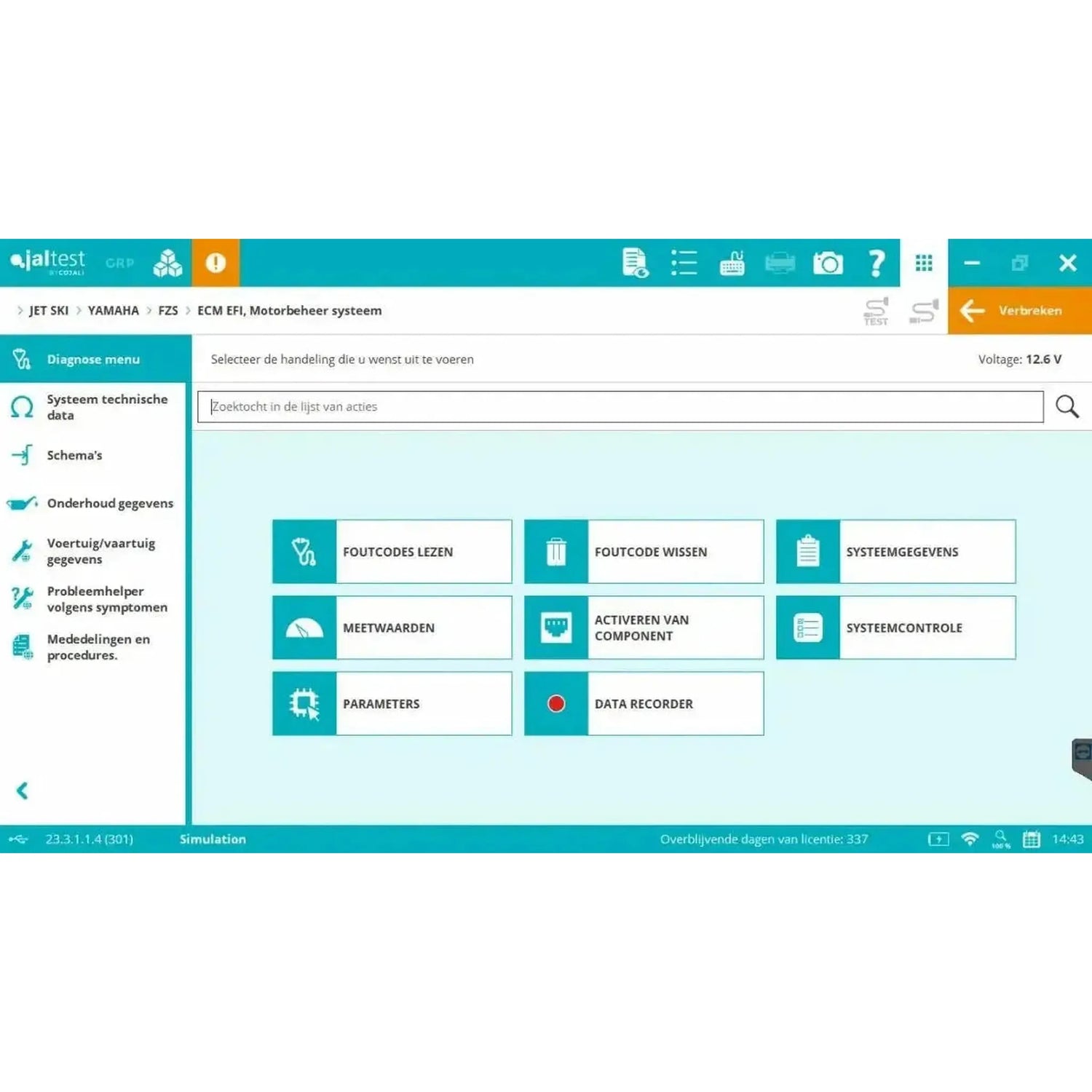

Con il modulo Jetski leggete le centraline, monitorate i parametri in tempo reale e controllate i componenti. È inoltre incluso un manuale tecnico con schemi, procedure di diagnostica e dati di manutenzione del sistema su cui operate.

Diagnosi e assistenza

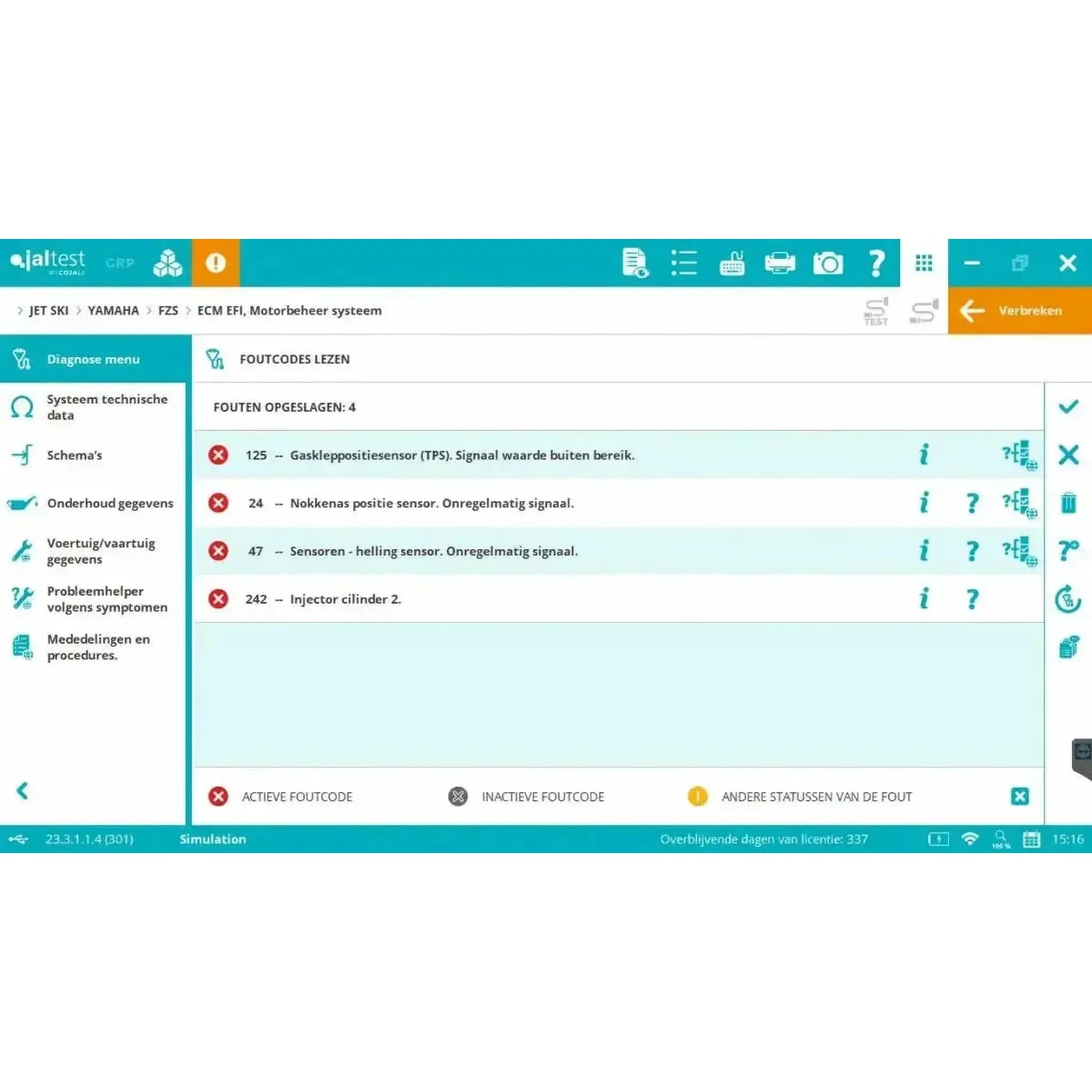

• Lettura e cancellazione codici di errore: La memoria di errore dell'unità di controllo, con codici attivi, inattivi e permanenti e una descrizione per ogni codice.
• Parametri: Giri motore, pressione del carburante, posizione dell'acceleratore e stato del sistema frenante e retromarcia, in numeri o in grafico.
• Controllo dei componenti: Comandi mirati di iniettori, pompa di carburante e azionamento dei sistemi iBR e RiDE per valutarne il funzionamento.
• Dati ECU: Numero di parte, numero di serie, versione del software e numero totale di ore di funzionamento dell'unità di controllo.
• Manutenzione e assistenza: Aggiunta, rimozione e configurazione delle chiavi D.E.S.S. come chiave normale, chiave di apprendimento o chiave di noleggio, e ripristino del contachilometri di manutenzione.
• Calibrazioni e procedure di apprendimento: Calibrazione dell'iBR di Sea-Doo e del RiDE di Yamaha, apprendimento del sensore d'angolo dello sterzo e calibrazione del sensore di posizione dell'acceleratore.

Informazioni tecniche incluse

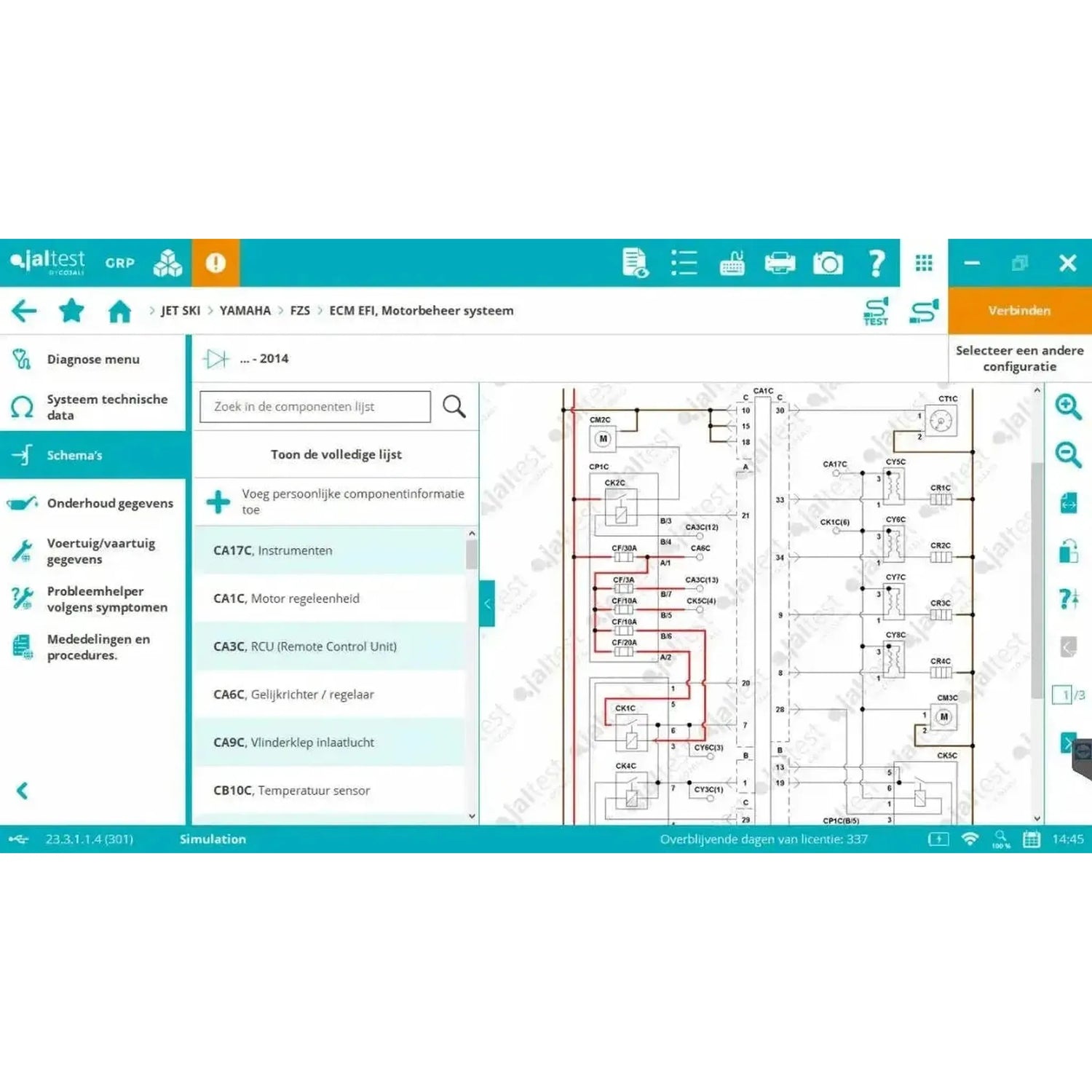

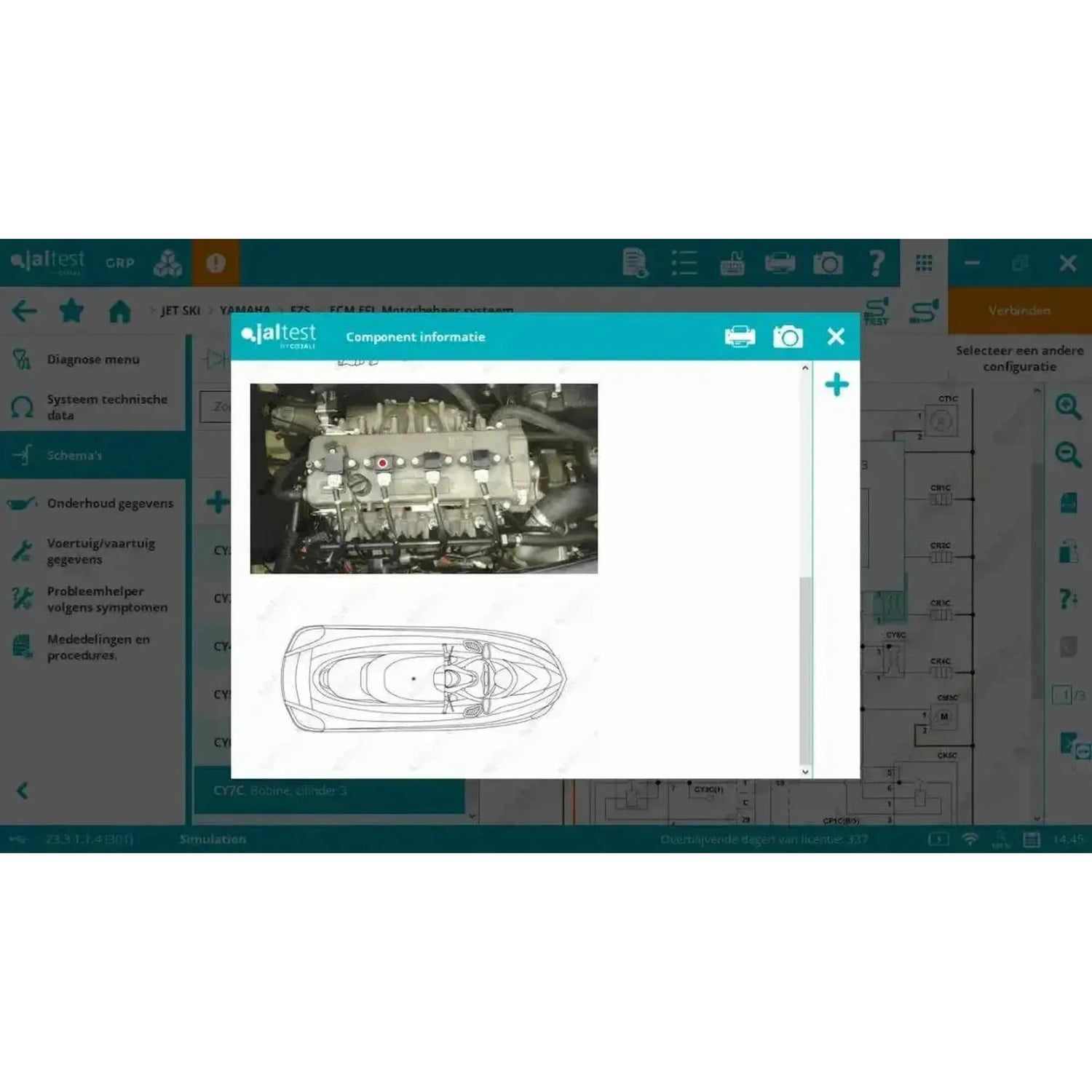

• Schemi: Gli schemi elettrici del sistema motore, con fusibili cliccabili, collegamenti di massa, sensori, unità di controllo e cablaggio.

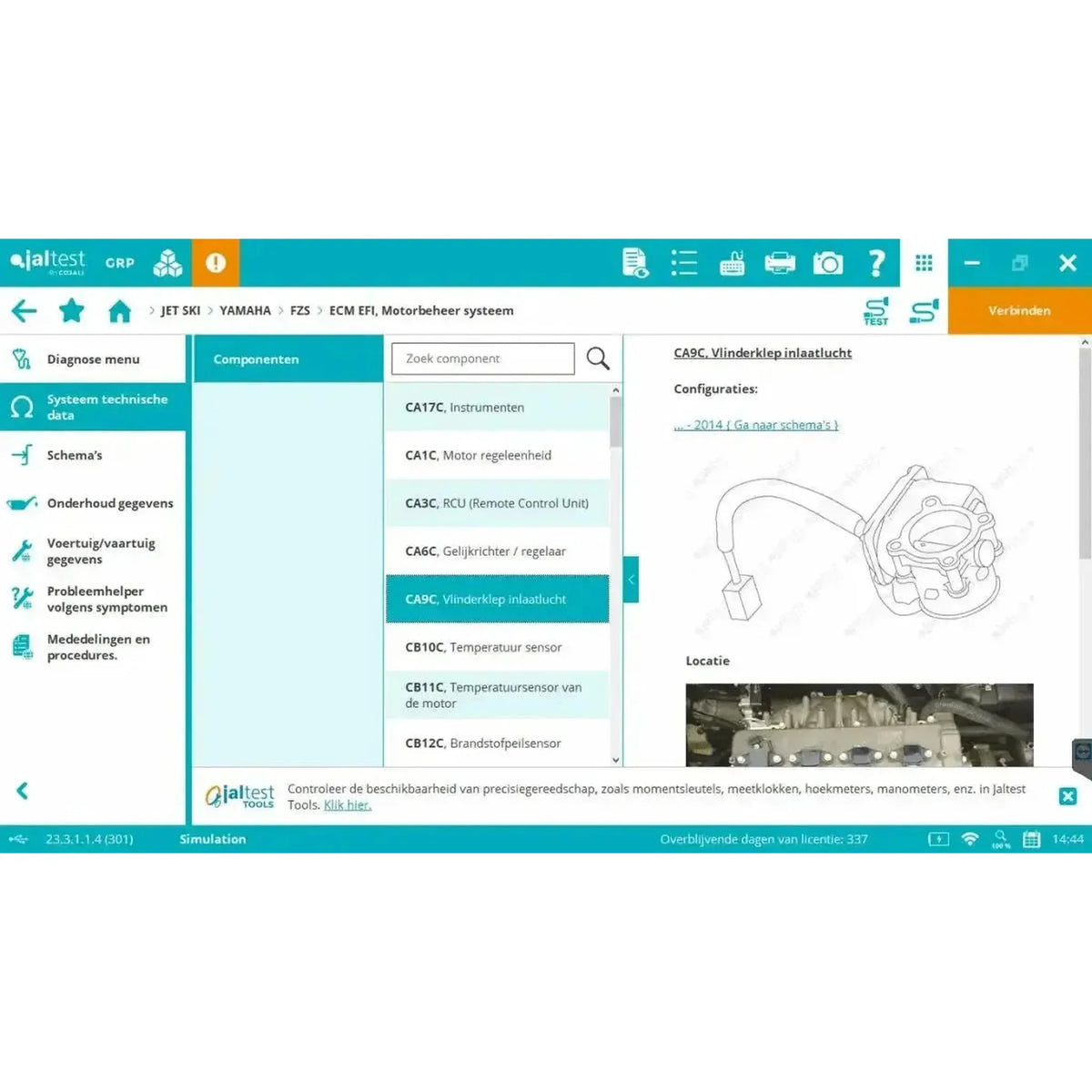

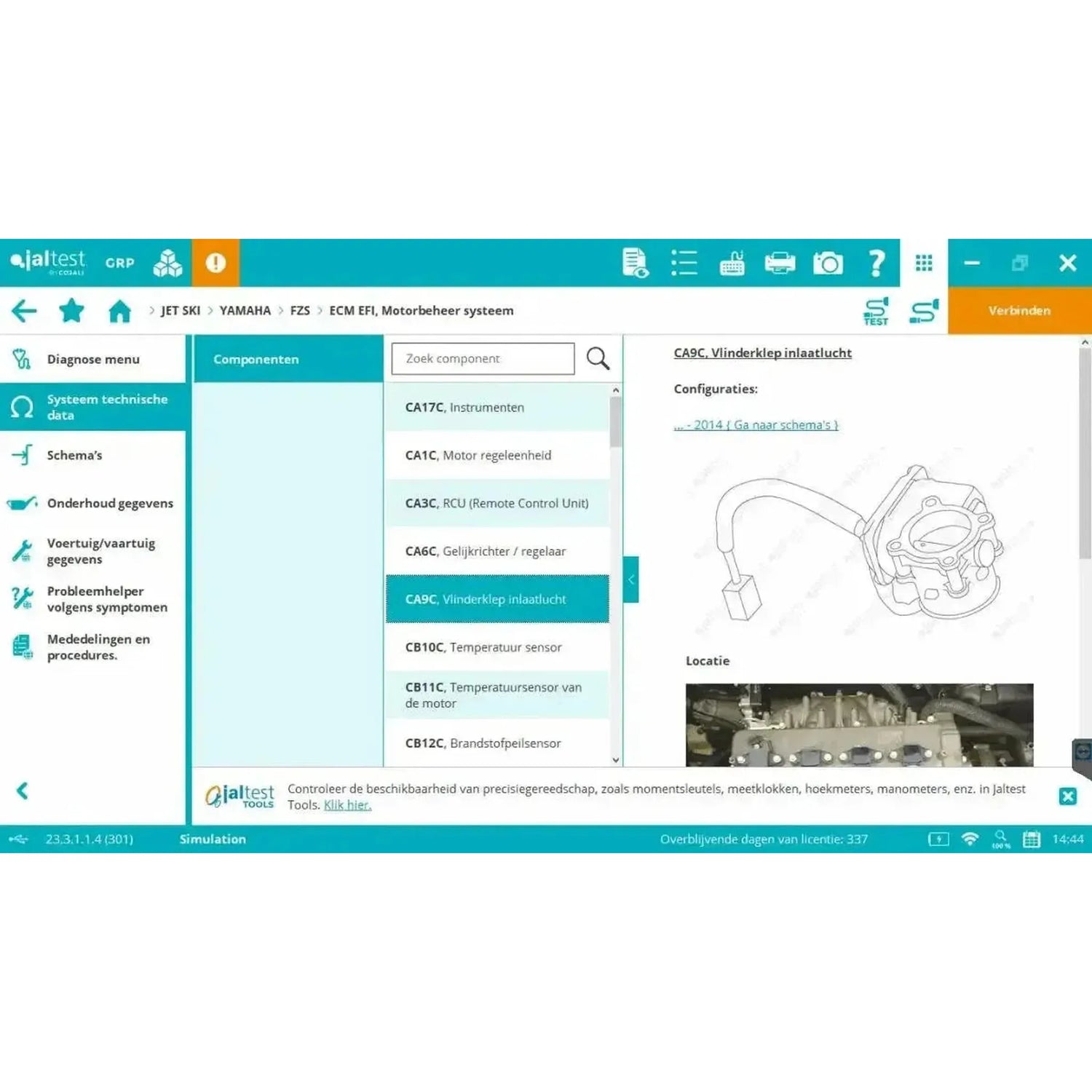

• Dati tecnici: Coppie di serraggio, dati di regolazione, specifiche dei fluidi e dati di sensori, attuatori e unità di controllo.
• Guide alla riparazione per codice di errore: Una guida passo dopo passo per il codice di errore trovato, con ispezione del cablaggio, test dei componenti e soluzione proposta.
• Ricerca guasti per sintomo: Ricerca senza codice di errore, in base a un problema come difficoltà di avviamento, perdita di potenza o surriscaldamento.
• Bollettini tecnici: Le notifiche di Cojali su guasti comuni e errori ricorrenti per marca.

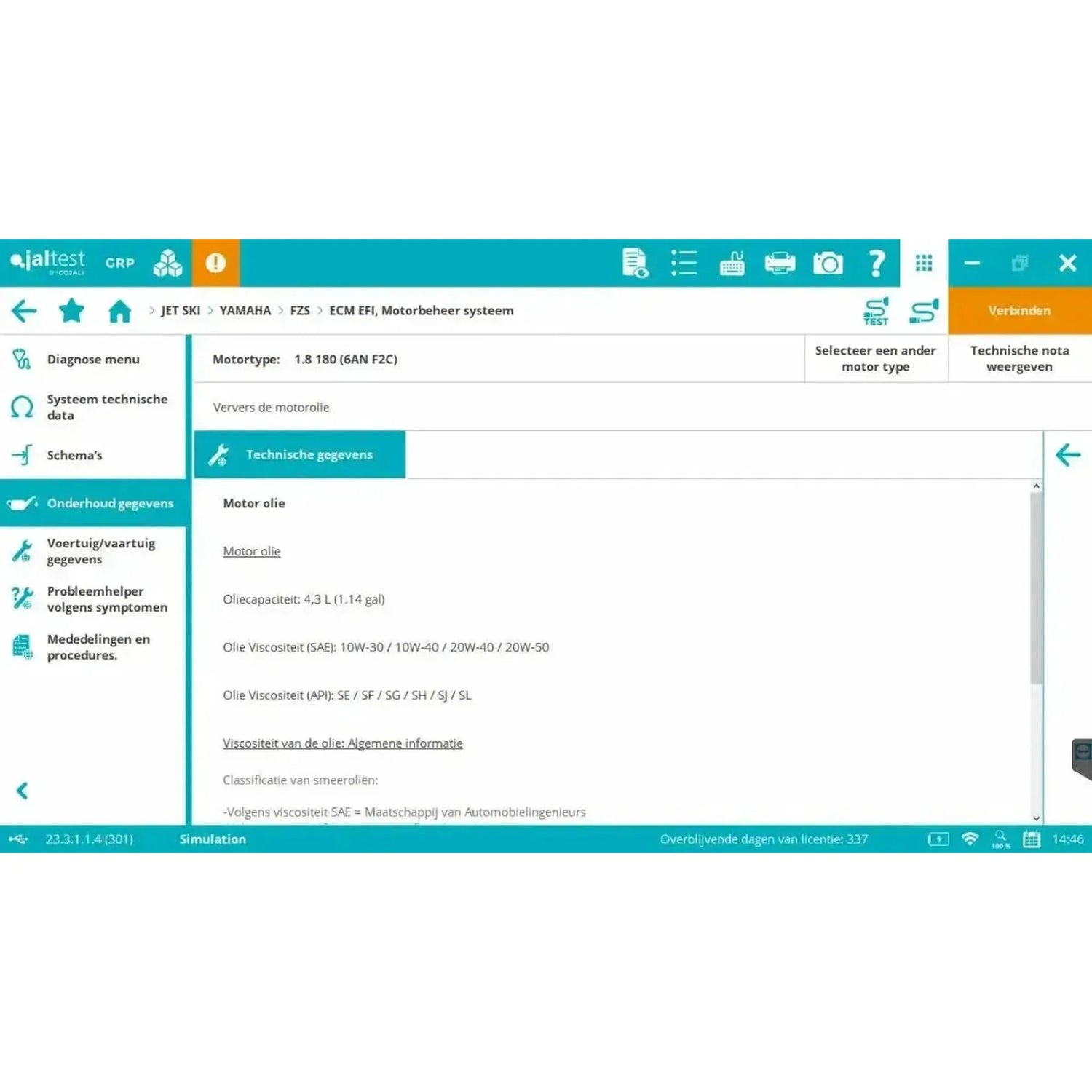

• Dati di manutenzione: Piani di manutenzione basati su ore di funzionamento, con procedure di assistenza e sostituzione di filtri, giranti, cinghie trapezoidali, termostati e anodi.

La differenza rispetto alla modalità esperto

La diagnosi ordinaria è lettura, misurazione e comando. In modalità esperto modificate inoltre parametri nelle unità di controllo: la calibrazione di sensori e attuatori, l'impostazione dei parametri di funzionamento e l'esecuzione delle procedure di apprendimento. Questa modalità è inclusa qui.

Cavi e computer

Nella valigetta è incluso il cavo OBD a 16 pin per la connessione standard. In acqua non è mai stato reso obbligatorio uno connettore OBD standardizzato, quindi praticamente ogni marca di motore mantiene il proprio connettore diagnostico, anche sui motori nuovi. Il software stesso gira su un PC Windows.

• Kit cavi moto d'acqua (29985): Sei articoli — JDC602A, JDC610A, JDC641M, JDC660M, JDC661M e JDC662M. Il cavo Yamaha JDC601A non è incluso e il kit viene fornito con la versione Full e quella per imbarcazioni; richiedete i cavi separatamente per questo modulo.
• Cavi diagnostici: JDC602A per il connettore a 6 poli di Sea-Doo, che sblocca iBR, MPEM, ECM e INS, e JDC610A per il connettore a 4 poli di Kawasaki con l'ECU DFI collegato.
• Programmazione chiavi: JDC660M per le chiavi D.E.S.S. di Sea-Doo, JDC661M per Yamaha e JDC662M per Kawasaki; si tratta di stazioni di programmazione, non di cavi diagnostici.
• Cavo diagnostico Yamaha: JDC601A non è incluso in questo kit, ma si trova nel kit cavi per imbarcazioni 70002008 e nel kit cavi fuoribordo 70002025.
• Cavo di prolunga JDC100B: Il cavo da 250 cm contenuto nella valigia consente di mantenere spazio tra la moto d'acqua e la postazione dove posizionate il laptop.
• Computer: Il software funziona su Windows. Cojali fornisce il Jaltest Rugged PC e il PAD Rugged A140; entrambi sono disponibili separatamente nel nostro negozio online.

Il cavo necessario dipende dal connettore diagnostico presente sul motore e non dal nome sulla cofania del motore. Verificare il connettore direttamente sul motore prima di ordinare: Se si tratta della connessione OBD2 a 16 pin, è sufficiente il JDC213.9 fornito; se si tratta di un connettore proprietario, il cavo corrispondente è elencato nell'elenco qui sopra.

Licenza e rinnovo

La licenza software dura dodici mesi dall'attivazione e si rinnova successivamente ogni anno con la licenza di aggiornamento (74602005). Finché la licenza è valida, ricevete tutti i nuovi rilasci del software e mantenete l'accesso alle informazioni tecniche.

• Durata: Dodici mesi a partire dall'attivazione.
• Rinnovo: Annuale, con la licenza di aggiornamento (74602005), ogni volta per altri dodici mesi.
• Installazioni: Massimo cinque PC. L'hardware Jaltest è sempre necessario per eseguire il software.
• Registrazione: All'attivazione, dopo ogni nuova versione del software, e successivamente ogni sei mesi.
• Acquisto di un modulo aggiuntivo: Un modulo acquistato successivamente viene allineato alla sua licenza attiva; paga in proporzione.
• Mancato rinnovo: La diagnosi continua a funzionare con l'ultima versione installata, ma l'accesso alle informazioni tecniche viene perso. Cojali supporta una licenza scaduta per un anno ancora.

Estensioni opzionali

Oltre al modulo Jetski, esistono estensioni che potete ordinare separatamente. Non sono necessarie per diagnosticare, ma ampliano il manuale tecnico, il supporto o la copertura. Di seguito trovate cosa rientra in Marine.

• Jaltest ATS (70809004): Un anno di accesso all'assistenza tecnica anglofona di Cojali. Prosegue automaticamente; è possibile disdire per iscritto entro trenta giorni dalla data di scadenza.
• Jaltest Central Services: Operazioni eseguite dai specialisti di Cojali, per ogni intervento.
• Gli altri moduli Marine: Marine Entrobordo (74502003) e Marine Fuoribordo (74502004) si possono aggiungere singolarmente, oppure potete acquistare tutto insieme con Marine Full (74502001), che copre tutti e quattro gli ambiti.

Contenuto della confezione

• 1x Interfaccia Jaltest Link V9 (70001015)
• 1x Multipin Kit Jaltest Marine (70002007)
• 1x Jaltest (JDC213.9) | Cavo Adattatore Link V9 26 pin DB26 – 16 pin OBD2 | Interfaccia
• 1x Jaltest (JDC107.9B) | Cavo Adattatore Link V9 – USB-C | Interfaccia
• 1x Jaltest (JDC100B) | Link V9 Cavo Prolunga 26 Pin DB26 (250 cm) | Interfaccia
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (74502005) | Marine (Jetski) | Attivazione software
• 1x Jaltest (74502017) | Marine (Jetski) | Licenza software
• 1x Jaltest INFO Online Marine (29479)
