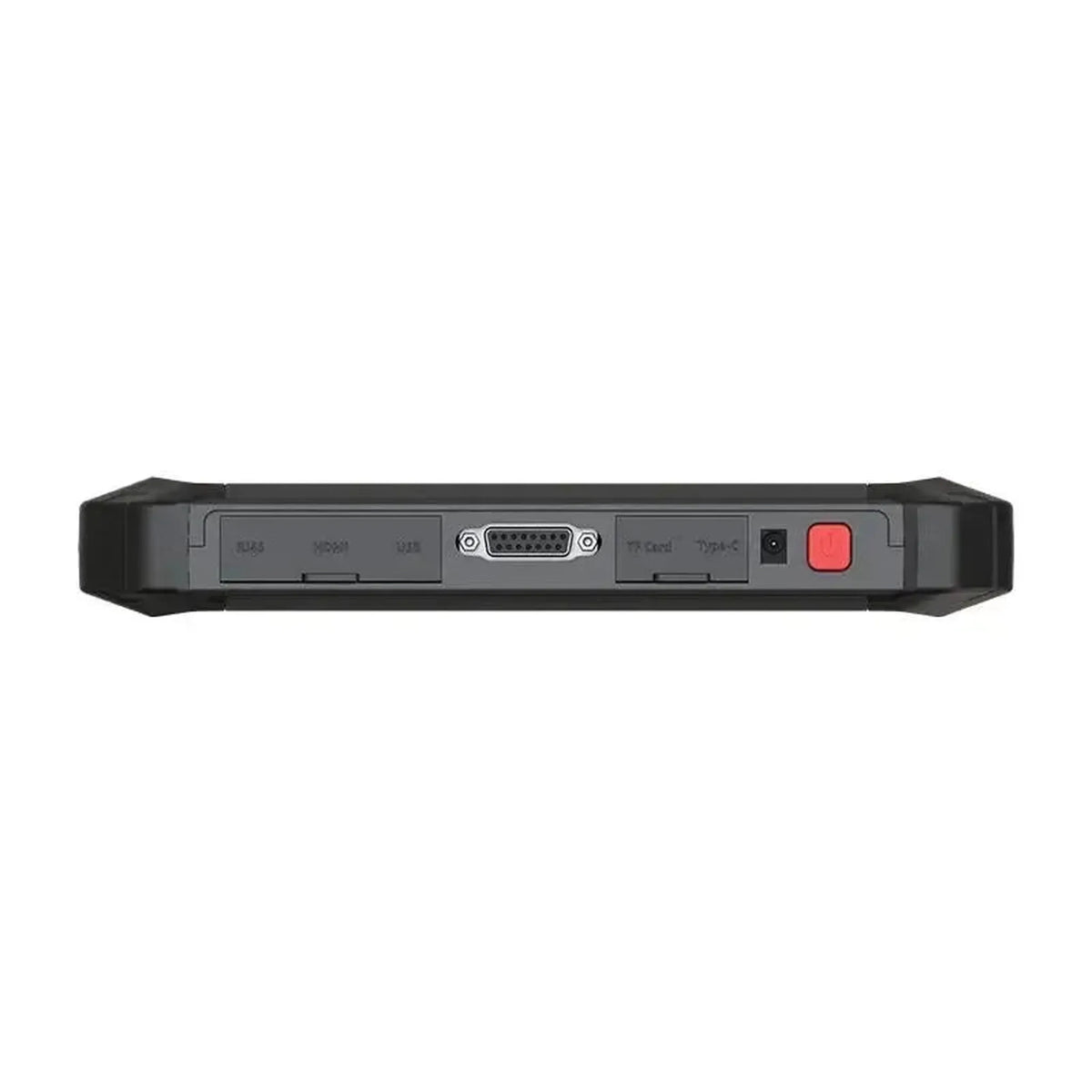

OBDSTAR Marine Master (A+B+C+D) | Dispositivo di lettura | Barca a motore

Funzioni diagnostiche

Marine Master offre funzionalità diagnostica completa sui sistemi di controllo motore marino collegati. Le funzioni disponibili possono variare in base al marchio, modello e anno di costruzione del veicolo.

• Lettura informazioni ECU: Visualizzazione versioni software, numeri hardware e dati di identificazione dell'unità di controllo collegata.
• Lettura codici errore: Lettura di codici errore attivi e memorizzati con relativa descrizione.
• Cancellazione codici errore: Eliminazione dei codici errore dalla memoria dell'unità di controllo dopo la riparazione eseguita.
• Dati in tempo reale: Visualizzazione in tempo reale dei valori di sensori e attuatori per localizzare i malfunzionamenti.
• Freeze frame: Richiesta di istantanee dei valori dei sensori al momento della memorizzazione di un codice errore.
• Test attuatori: Controllo dei componenti per verificarne il funzionamento senza far girare il motore.
• Codifica: Modifica delle impostazioni software nell'unità di controllo dopo la sostituzione o l'adattamento dei componenti.
• Lettura ore di funzionamento: Lettura del numero di ore di funzionamento del motore per la pianificazione della manutenzione.
• Auto Scan: Scansione automatica di tutti i sistemi disponibili per la presenza di codici errore.
• Registrazione e riproduzione dati: Registrazione e revisione dei flussi di dati in tempo reale per analisi dettagliata dei malfunzionamenti.

Funzioni chiave ed EEPROM

Marine Master supporta, in combinazione con i kit IMMO opzionali, la programmazione delle chiavi per marchi specifici di moto d'acqua e imbarcazioni.

• Programmazione chiavi: Registrazione di chiavi nuove o sostitutive sull'interruttore di avviamento di veicoli Yamaha e Kawasaki compatibili (in combinazione con kit IMMO M029 o M039).

Funzioni di servizio e manutenzione

Lo strumento diagnostico supporta più funzioni di servizio e manutenzione sui motori marini. La disponibilità di queste funzioni varia in base al marchio, modello e anno di costruzione del motore.

Motore e trasmissione

• Reset ECU: Ripristino dell'unità di controllo ai valori di base dopo la manutenzione o la sostituzione dei componenti.
• Reset servizio olio: Azzeramento dell'indicatore di manutenzione dell'olio dopo un cambio olio.
• Reset pressione olio: Azzeramento dell'avvertimento di pressione olio e relativo contatore.
• Impostazione contagiri: Calibrazione della visualizzazione dei giri del motore.
• Impostazioni carburante: Modifica dei parametri del carburante entro i limiti stabiliti dal produttore.
• Reset sensore posizione valvola a farfalla: Azzeramento dei valori di apprendimento del sensore di posizione della valvola a farfalla dopo la manutenzione.
• Calibrazione minimo sensore posizione valvola a farfalla: Calibrazione della posizione zero della valvola a farfalla per un regime minimo stabile.

Trim e trasmissione

• Reset trim: Azzeramento delle posizioni di trim e inclinazione della trasmissione.
• Impostazione limite inclinazione: Registrazione della limitazione meccanica di inclinazione della trasmissione.

Sterzo e navigazione

• Calibrazione sensore angolo sterzo: Calibrazione della posizione zero del sensore angolo sterzo dopo lo smontaggio o la sostituzione.
• Calibrazione bussola: Calibrazione della bussola elettronica dopo l'installazione o in caso di anomalie nel display.

Altre funzioni di servizio e manutenzione

• Attivazione modalità servizio: Attivazione della modalità servizio per eseguire i lavori di manutenzione.
• Preparazione invernale: Esecuzione della procedura di preparazione invernale per proteggere il motore durante i periodi di inattività prolungata.
• Ripristino indicatori di manutenzione: Azzeramento manuale delle spie di servizio tramite l'app mobile.

Funzioni e capacità speciali

Oltre alle funzioni standard di diagnosi e servizio, il Marine Master dispone di varie funzionalità aggiuntive per l'uso in officina.

• Auto Scan: Rilevamento e scansione automatica di tutte le unità di controllo presenti.
• Simulatore BCM: Simulazione dei segnali BCM per diagnosi e verifica.
• Instance Setting: Configurazione di specifiche istanze motore all'interno di un impianto multi-motore.
• Maintenance Setting: Impostazione dei parametri di manutenzione per il motore collegato.
• Ripristino telecomando: Ripristino e re-accoppiamento dei telecomandi elettronici.
• Calibrazione di sistema: Esecuzione di procedure di calibrazione su diversi sistemi motore.
• Impostazione coppia: Regolazione dei parametri relativi alla coppia entro i limiti di fabbrica.
• Schemi di cablaggio interattivi: Consultazione degli schemi elettrici e delle descrizioni dei componenti durante la diagnosi.
• Funzione ricerca codici lampeggianti: Ricerca del significato dei codici di errore lampeggianti tramite l'app mobile.
• Localizzazione DLC: Ricerca della posizione del connettore di diagnosi per marca e modello.
• Bollettini tecnici: Accesso alle informazioni tecniche e alla documentazione di servizio tramite l'app.
• Cattura schermata: Registrazione delle schermate durante i lavori di diagnosi per la documentazione.
• Mirroring schermo wireless: Visualizzazione dello schermo dello strumento di lettura su un monitor esterno.
• Assistenza remota: Supporto da remoto da parte dei tecnici OBDSTAR tramite connessione remota.
• Aggiornamenti OTA: Aggiornamento del software tramite Wi-Fi con un singolo comando.

Marchi di veicoli supportati

Il Marine Master supporta un'ampia gamma di marchi di motori marini da diverse regioni. La copertura include jet ski, fuoribordo, entrofuoribordo, motori diesel e generatori.

• Europeo: DAF, FNM, FPT, Lombardini, MAN, MTU, Perkins, Scania, Selva, Sisu, Steyr, Vetus, VM Motori, Volkswagen, Volvo
• Asiatico: Daedong, Honda, Hyundai, Kawasaki, Suzuki, Tohatsu, Toyota, Yamaha, Yanmar
• Americano: Caterpillar, Crusader, Cummins, Evinrude, Flagship, Ford, Ilmor, Indmar, John Deere, Johnson, Kodiak, Kohler, Malibu, Marine Power, Mariner, Mercruiser, Mercury, OMC, Panther, PCM, Sea-Doo, Seven Marine, Turnkey, Vanguard
• Cinese: Aiqidi, CFMoto, Hidea, Parsun, Seanovo

Aggiunte e estensioni opzionali

Il Marine Master può essere ampliato con adattatori hardware aggiuntivi e kit IMMO per funzioni di diagnosi e programmazione chiavi specifiche del marchio.

Moduli hardware e accessori

• M029 Kit IMMO (Yamaha): Kit per la programmazione delle chiavi e l'esecuzione delle funzioni di interruttore di avviamento su imbarcazioni Yamaha compatibili.
• M039 Kit IMMO (Kawasaki): Kit per la programmazione delle chiavi e l'esecuzione delle funzioni di interruttore di avviamento su imbarcazioni Kawasaki compatibili.
• M064 Adattatore diagnosi (Mercury): Cavo di prolunga per il collegamento dello strumento di diagnosi alla porta diagnostica specifica dei motori Mercury compatibili.
• M066 Adattatore diagnosi (Kawasaki): Cavo di prolunga per il collegamento dello strumento di diagnosi alla porta diagnostica specifica dei motori Kawasaki compatibili.
• M067 Adattatore diagnosi (Kawasaki): Cavo di prolunga per il collegamento dello strumento di diagnosi a una porta diagnostica alternativa sui motori Kawasaki compatibili.
• M069 Adattatore diagnosi (Suzuki/Evinrude/Johnson/Selva): Cavo di prolunga per il collegamento dello strumento di diagnosi alla porta diagnostica specifica di diversi fuoribordo.
• M076 Adattatore diagnosi (VM Motori/Mercruiser): Cavo di prolunga per il collegamento dello strumento di diagnosi alla porta diagnostica dei motori VM Motori e Mercruiser compatibili.
• Adattatore di diagnosi M077 (FPT): Cavo di collegamento per connettere lo strumento diagnostico alla porta di diagnosi specifica dei motori FPT compatibili.
• Adattatore di diagnosi M079 (MTU): Cavo di collegamento per connettere lo strumento diagnostico alla porta di diagnosi specifica dei motori MTU compatibili.
• Adattatore di diagnosi M082 (Evinrude): Cavo di collegamento per connettere lo strumento diagnostico alla porta di diagnosi specifica dei motori Evinrude compatibili.
• Adattatore di diagnosi M085 (MTU): Cavo di collegamento per connettere lo strumento diagnostico a una porta di diagnosi alternativa sui motori MTU compatibili.
• Adattatore di diagnosi M087 (Steyr Motors): Cavo di collegamento per connettere lo strumento diagnostico alla porta di diagnosi specifica dei motori Steyr compatibili.
• Adattatore di diagnosi M088 (Tohatsu): Cavo di collegamento per connettere lo strumento diagnostico alla porta di diagnosi specifica dei motori fuoribordo Tohatsu compatibili.

Informazioni sulla licenza

L'OBDSTAR Marine Master (A+B+C+D) include una licenza software di 2 anni. Durante questo periodo, l'utente ha accesso agli aggiornamenti software e alle funzioni online tramite i server OBDSTAR.

• Periodo di licenza: 2 anni di aggiornamenti software gratuiti a partire dall'attivazione del dispositivo.
• Aggiornamenti software: Gli aggiornamenti includono l'espansione dei marchi e modelli nautici supportati, nuove funzioni di servizio e diagnostica, miglioramenti ai protocolli esistenti e correzioni di bug.
• Funzioni avanzate: Una licenza attiva è necessaria per gli aggiornamenti OTA via Wi-Fi, il supporto remoto da parte dei tecnici OBDSTAR, l'accesso ai bollettini tecnici online e ai schemi di cablaggio interattivi tramite l'app mobile.
• Dopo la scadenza della licenza: Il dispositivo continua a funzionare con l'ultima versione software installata. Per accedere ai nuovi aggiornamenti e alle funzioni online è necessario il rinnovo della licenza.

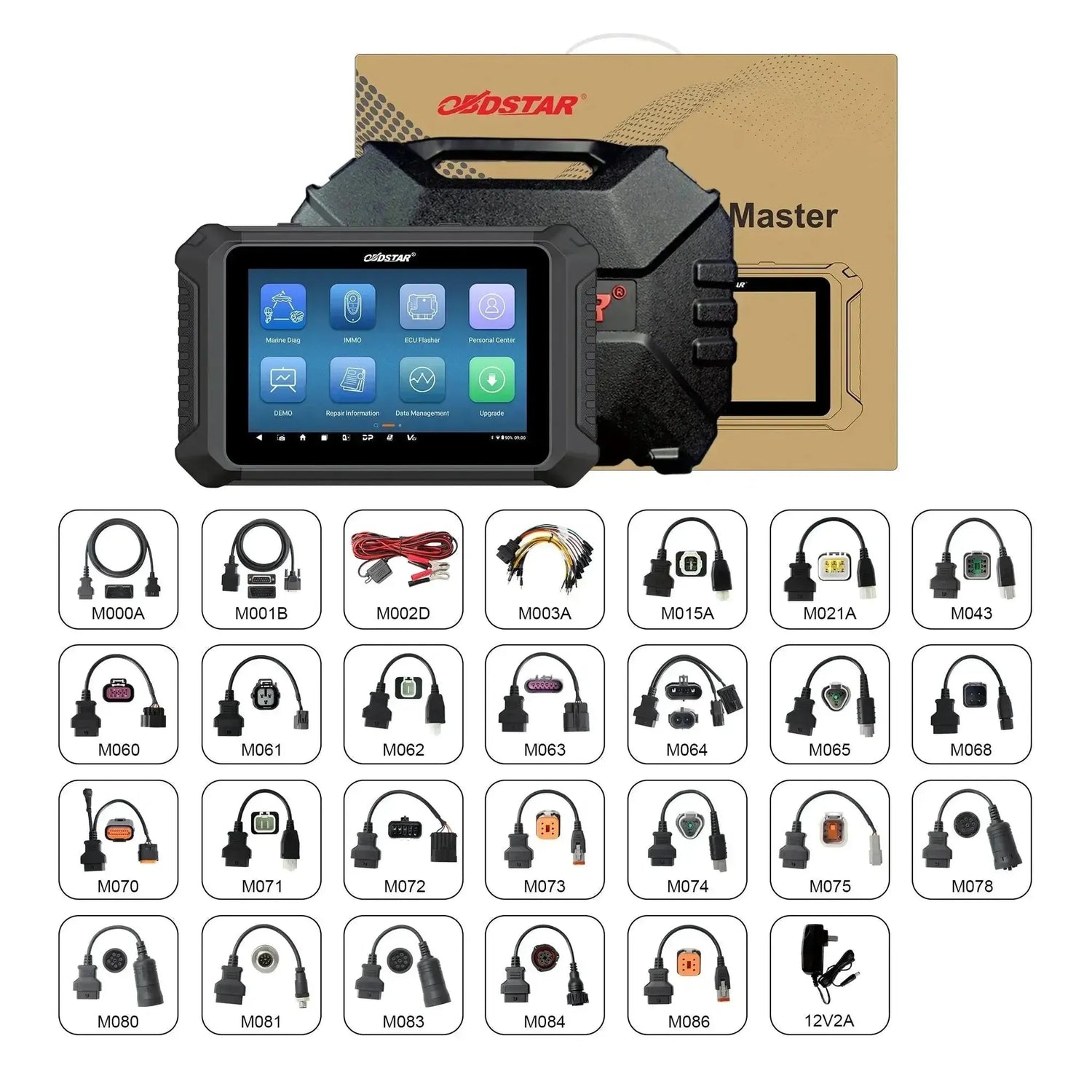

Contenuto della confezione

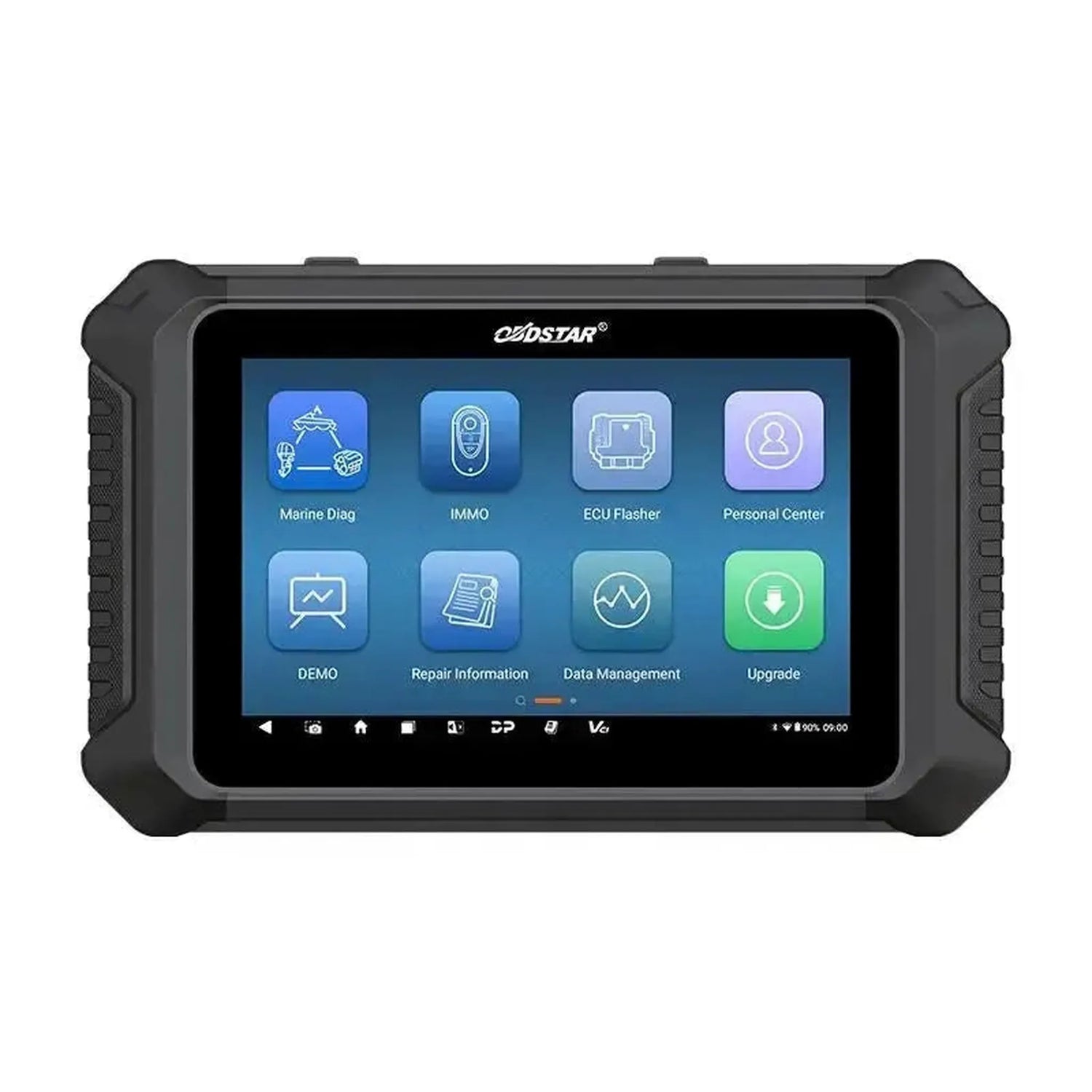

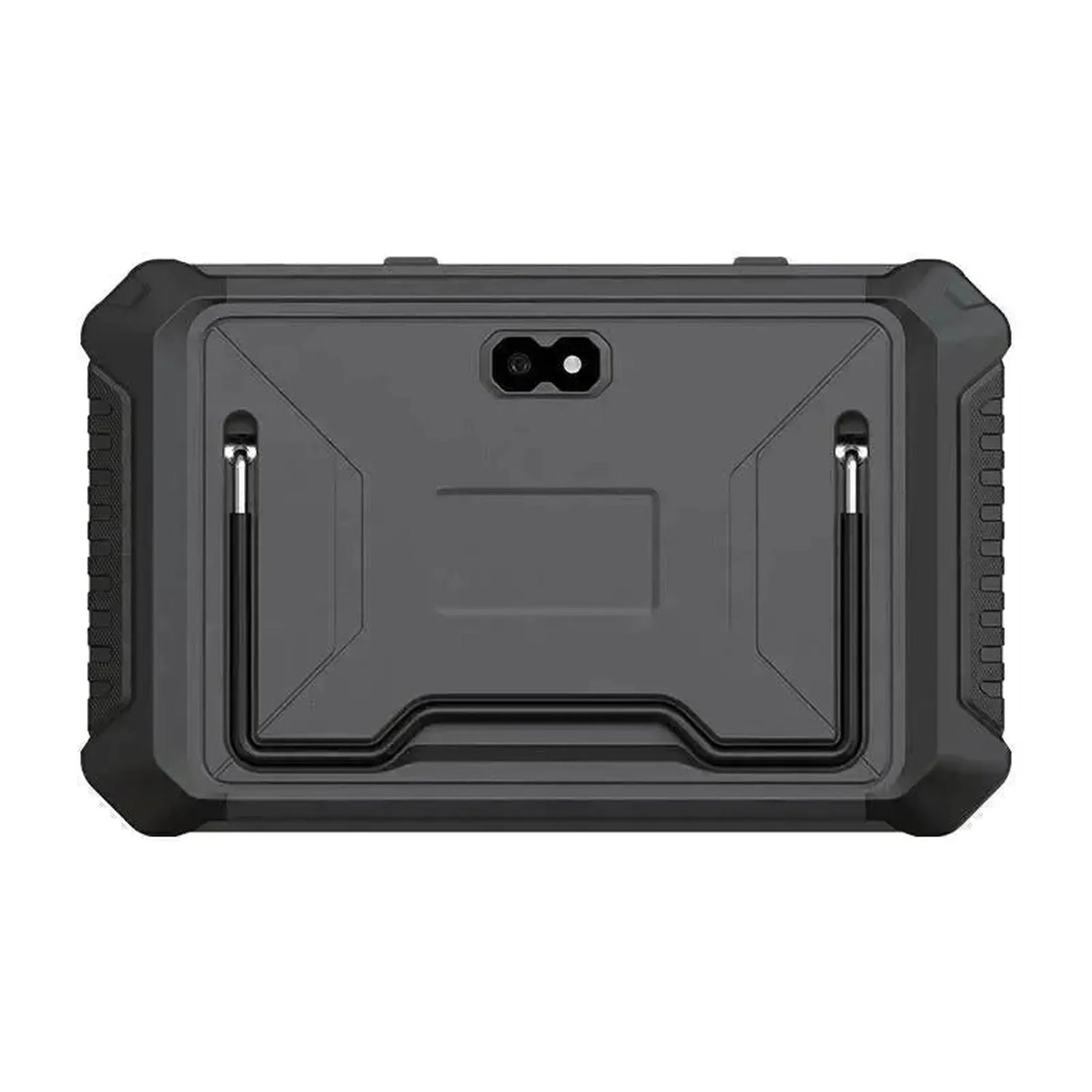

• 1x Strumento di lettura OBDSTAR Marine Master
• 1x Caricabatterie 12V2A
• 1x Cavo di prolunga M000A 4 metri
• 1x Cavo principale M001B
• 1x Cavo di alimentazione M002D 6 metri con pinze per batteria
• 1x Cavo ponticello multifunzione M003A
• 1x Cavo adattatore M005 Kawasaki
• 1x Cavo adattatore M015A Honda
• 1x Cavo adattatore M021A Parsun
• 1x Cavo adattatore M043 BRP
• 1x Cavo adattatore M060 Mercury
• 1x Cavo adattatore M061 Yamaha
• 1x Cavo adattatore M062 Suzuki
• 1x Cavo adattatore M063 PCM/Crusader/Ilmor/Indmar/Kodiak Marine/Marine Power/Mercruiser/Panther Airboats/Seven Marine/Volvo Penta
• 1x Cavo adattatore M064 Mercury
• 1x Cavo adattatore M065A Evinrude
• 1x Cavo adattatore M070 Tohatsu
• 1x Cavo adattatore M071 Tohatsu
• 1x Cavo adattatore M072 Mercruiser
• 1x Cavo adattatore M073 Indmar
• 1x Cavo adattatore M074 Yanmar
• 1x Cavo adattatore M075 Yanmar
• 1x Cavo adattatore M078 Mercury Diesel
• 1x Cavo adattatore M080 Caterpillar
• 1x Cavo adattatore M081 MAN
• 1x Cavo adattatore M083 Cummins
• 1x Cavo adattatore M084 Scania
• 1x Cavo adattatore M086 Volvo
• 1x Valigetta di trasporto
