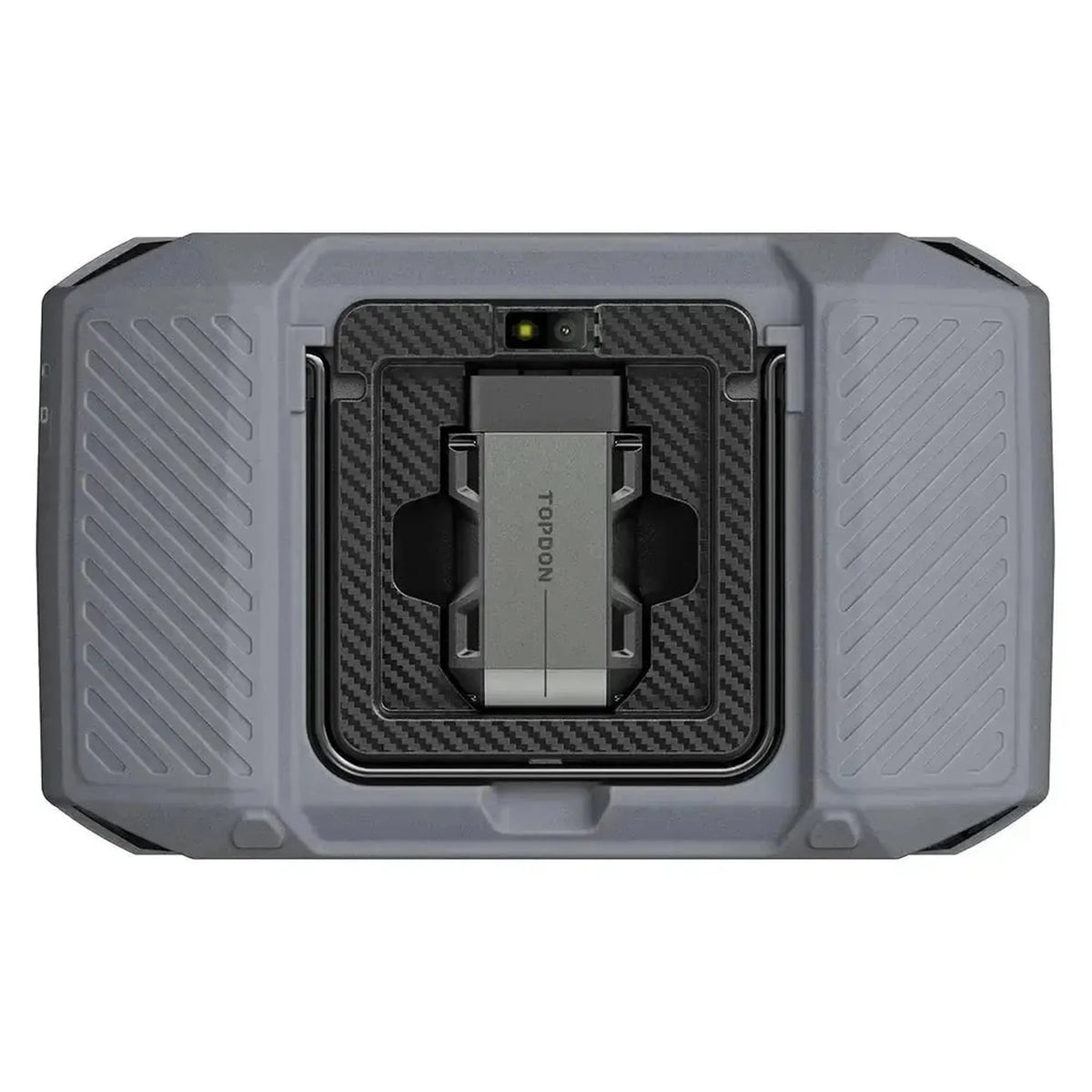

Topdon UltraDiag Moto | Strumento diagnostico | Motocicletta

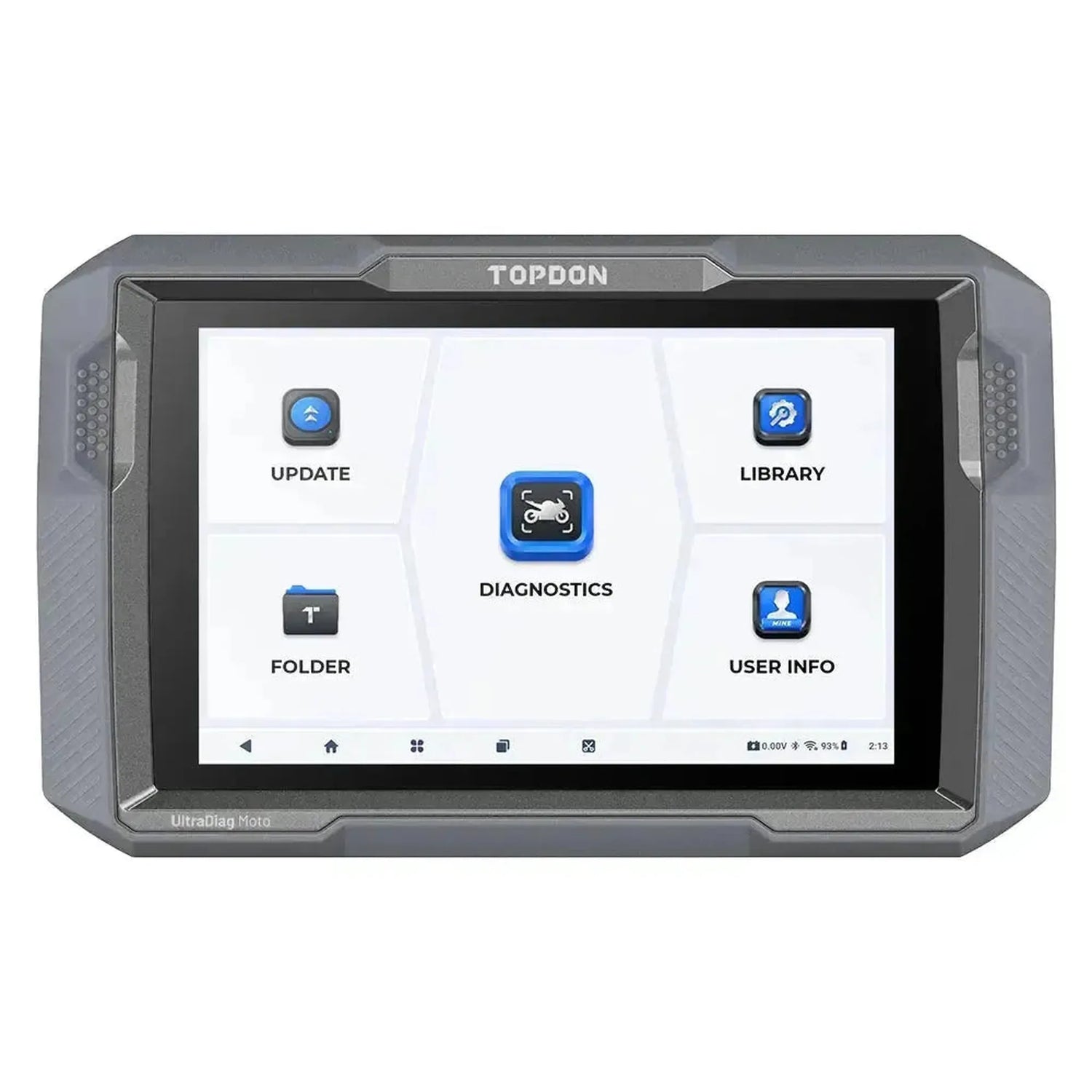

Topdon UltraDiag Moto è uno strumento di diagnosi progettato specificamente per la diagnosi di motociclette. Il sistema, basato su Android 11, supporta più di 80 marchi e comunica con il veicolo tramite Bluetooth VCI. Il tablet è dotato di un display touchscreen da 8 pollici, un processore quad-core e una batteria da 10.000 mAh. Le funzionalità principali includono l'esecuzione di una diagnosi completa del sistema, comando bidirezionale e diverse funzioni di servizio. Con l'acquisto è inclusa una licenza software per 1 anno.

UltraDiag Moto offre funzioni avanzate come una mappa topologica che fornisce una panoramica visiva di tutte le unità di controllo elettronico e dello stato delle loro comunicazioni. Lo strumento può visualizzare i dati in tempo reale in diversi formati, inclusi grafici, e supporta AutoVIN per l'identificazione automatica del veicolo. Il software include anche l'accesso ai bollettini di servizio tecnico (TSB) e un localizzatore della porta di diagnosi per individuare rapidamente il connettore diagnostico della motocicletta.

---

Funzioni diagnostiche:

UltraDiag Moto esegue diagnosi su tutti i sistemi elettronici presenti sulla motocicletta, come il motore, l'ABS, la trasmissione e il cruscotto.

• Lettura e cancellazione dei codici guasto: Legge e cancella i codici di guasto (DTC) da tutte le unità di controllo disponibili.
• Dati in tempo reale: Visualizza i dati real-time da sensori e componenti in diverse modalità, come testo e grafici.
• Test attuatori: Permette di controllare componenti e sistemi specifici, come gli iniettori o le ventole, direttamente per verificare la funzionalità. Questa funzione è nota anche come comando bidirezionale.
• AutoVIN: Identifica automaticamente la motocicletta in base al numero di identificazione del veicolo (VIN).
• Lettura informazioni ECU: Recupera informazioni dettagliate dall'unità di controllo del motore, come la versione del software e i numeri di parte.
• Mappa topologica: Fornisce una rappresentazione grafica della struttura di rete del veicolo, incluso lo stato di tutte le unità di controllo e la loro comunicazione reciproca.

---

Funzioni di servizio e manutenzione:

Questo strumento supporta più di 14 funzioni di servizio e manutenzione per motociclette. La disponibilità di funzioni specifiche può variare in base al marchio, al modello e all'anno di costruzione del veicolo.

Motore e catena cinematica:

• Reset rapporto aria/carburante (A/F): Ripristina i parametri della miscela aria-carburante alle impostazioni di fabbrica.
• Regolazione CO: Calibra le emissioni di monossido di carbonio (CO) per conformarsi alle normative sulle emissioni e garantire un funzionamento ottimale del motore.
• Regolazione del regime minimo: Regola e stabilizza il regime del motore in fase di minimo.
• Adattamento della farfalla: Ricalibreranno l'attuatore della farfalla dopo la sostituzione o la pulizia per garantire una risposta corretta.
• Regolazione della frizione: Esegue le impostazioni iniziali o gli adattamenti per l'attuatore della frizione.

Freni:

• Spurgo ABS: Esegue una procedura automatizzata per rimuovere le bolle d'aria dal sistema frenante ABS dopo la manutenzione.

Sterzo:

• Inizializzazione sensore angolo di sterzata (SAS): Calibra il sensore che misura l'angolo dello sterzo, necessario per sistemi come il controllo della trazione.

Carrozzeria e componenti elettrici:

• Reset sistema di gestione della batteria (BMS): Registra una nuova batteria nel sistema del veicolo e ripristina i parametri di carica.
• Reset sistema di controllo della pressione dei pneumatici (TPMS): Reimposta i sensori e cancella gli avvisi dopo una sostituzione pneumatici o dei sensori.
• Reset contachilometri (ODO): Regola o calibra il contachilometri dopo la sostituzione dello strumento combinato.
• Reset intervallo di manutenzione: Ripristina il messaggio di servizio sul cruscotto dopo l'esecuzione della manutenzione.
• Reset unità di controllo: Ripristina un'unità di controllo del motore (ECU) alle impostazioni standard o di fabbrica.
• Numero di identificazione del veicolo (VIN): Legge o scrive il numero di identificazione univoco del veicolo in un'unità di controllo.

Altre funzioni:

• Personalizzazione: Permette di regolare impostazioni o preferenze specifiche del veicolo supportate dal produttore.

---

Funzioni e capacità speciali:

Lo strumento offre diverse capacità avanzate per un processo diagnostico più efficiente.

Funzioni di cloud e rapportistica:

• Rapporti diagnostici: Genera rapporti dettagliati delle diagnosi eseguite, che possono essere salvati o condivisi.
• Supporto remoto: Offre la possibilità di assistenza tecnica remota tramite la funzione Remote Desktop.

Documentazione e schemi:

• Localizzatore porta di diagnosi: Aiuta a individuare il Data Link Connector (DLC) sulla motocicletta.
• Bollettini di Assistenza Tecnica (TSB): Fornisce accesso ai bollettini di servizio ufficiali e alle informazioni di riparazione del produttore.

---

Marchi di veicoli supportati:

Il Topdon UltraDiag Moto supporta un'ampia gamma di marche di motociclette provenienti da diverse regioni, tra cui Europa, Asia, America e Cina.

• Europeo: ADIVA, AGUSTA, AJP, Aprilia, Benelli, BENELLIDSK, BMW, Brixton, Brose, Brough, Derbi, Ducati, Fantic, FBMondi, Generic, Geon, GGTechnik, Gilera, Goes, HM, Husqvarna, Italjet, KL, KSRMOTO, KTM, Lambretta, Lexmoto, Macbor, Malaguti, Mash, MBK, MBP, MH, Minsk, Mitt, Morini, Moto Guzzi, Motron, Mutt, Overbikes, Peugeot, Piaggio, Qooder, Quadro, Rieju, Sherco, Sinnis, Stels, SWM, Triumph, Trmotor, Ural, Vent, Verve, Vespa, Wottan
• Asiatico: Aeon, Bajaj, Daelim, Enfield, Hartford, Honda, Kawasaki, Kymco, PGO, Suzuki, SYM, TGB, TVS, Yamaha
• Americano: AKT, Arctic Cat, BRP, Coleman, CSC, Dafra, Harley, Indian, Keller, Polaris, RVM, UM, Victory
• Cinese: CFMOTO, Haojue, Hisun, Keeway, Voge, Zeeho

---

Contenuto della confezione:

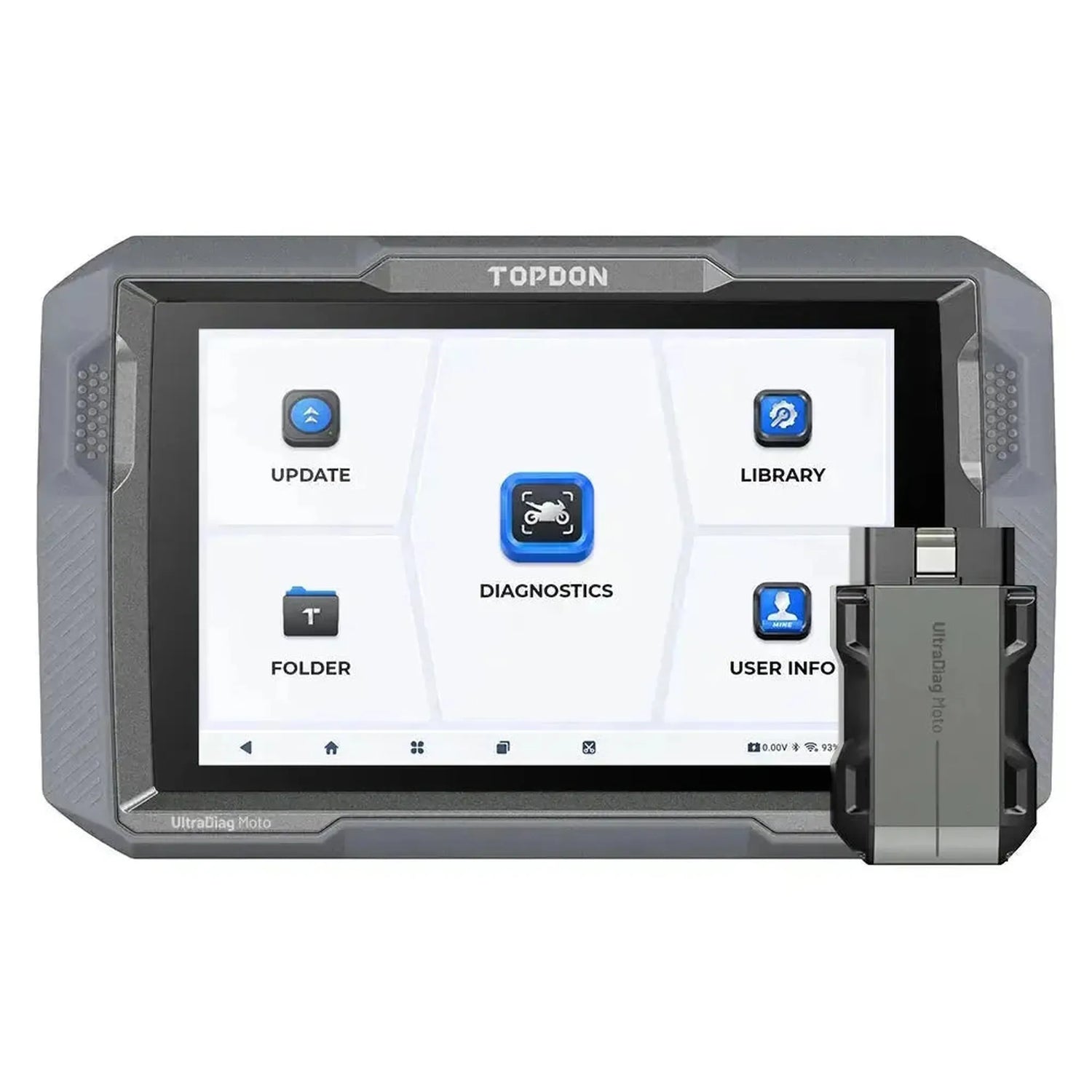

• 1x Tablet Topdon UltraDiag Moto
• 1x VCI (Vehicle Communication Interface)
• 1x Set di cavi diagnostici per motociclette
• 1x Adattatore di alimentazione con spina multipla
• 1x Manuale di istruzioni
• 1x Valigetta di trasporto

---

Informazioni sulla licenza:

• Aggiornamenti inclusi per 1 anno: Con l'acquisto è inclusa una licenza di aggiornamento software per 12 mesi.

Dopo la scadenza del periodo di licenza, il dispositivo continua a funzionare sulla base dell'ultima versione software installata. L'accesso ai nuovi aggiornamenti e alle funzioni online richiede l'acquisto di una nuova licenza.

---

Specifiche tecniche:

Specifica	Descrizione
Marca del prodotto	Topdon
Modello del prodotto	UltraDiag Moto
Sistema operativo	Android 11.0
Dimensione dello schermo	8 pollici (20,3 cm)
Risoluzione dello schermo	1280x800
Processore	4-Core 1.8GHz
Memoria RAM	2 GB
Memoria di archiviazione	32 GB
Connettività	Wi-Fi (2.4 & 5 GHz), Bluetooth
Fotocamera	Posteriore 5.0 MP
Batteria	10.000 mAh / 3.7V
