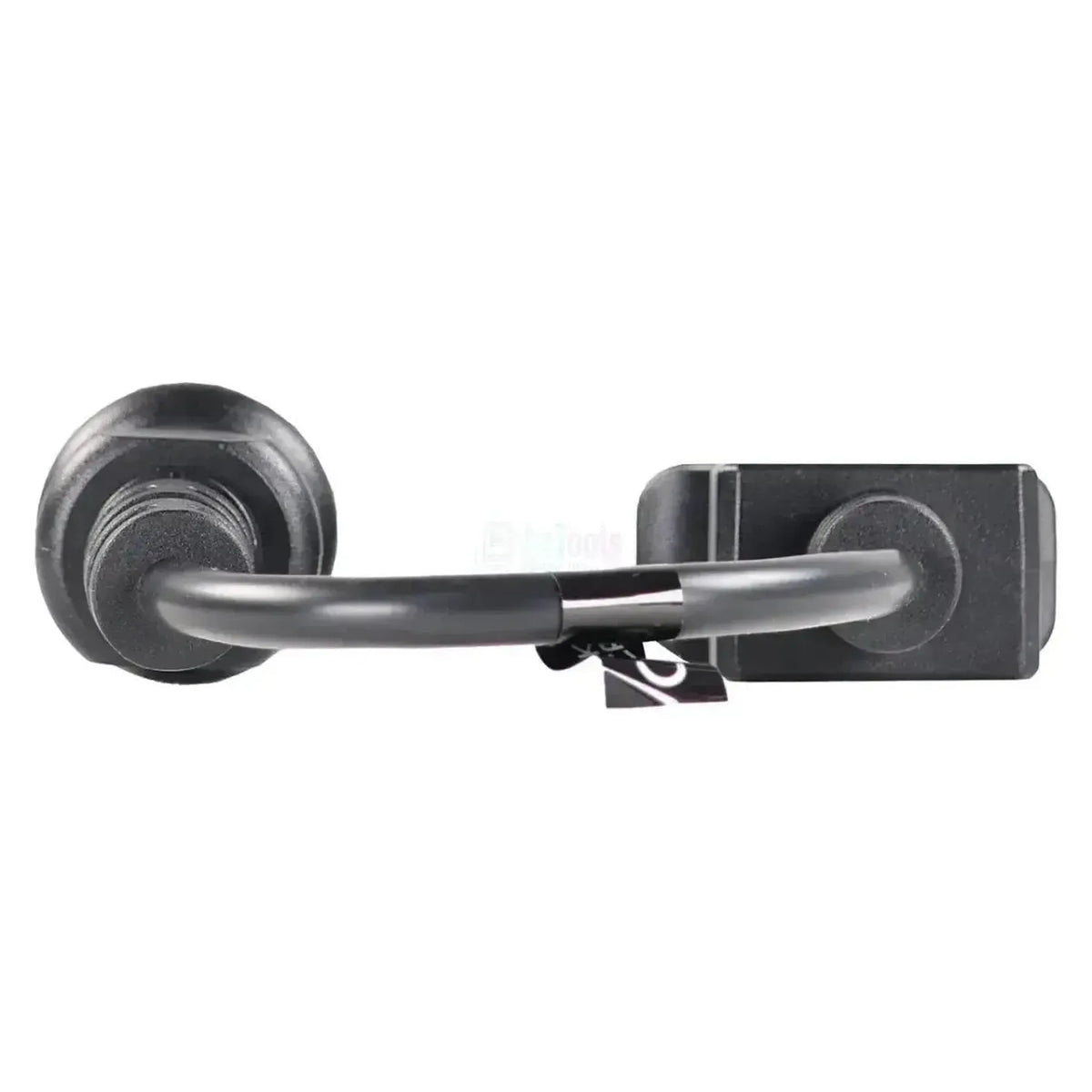

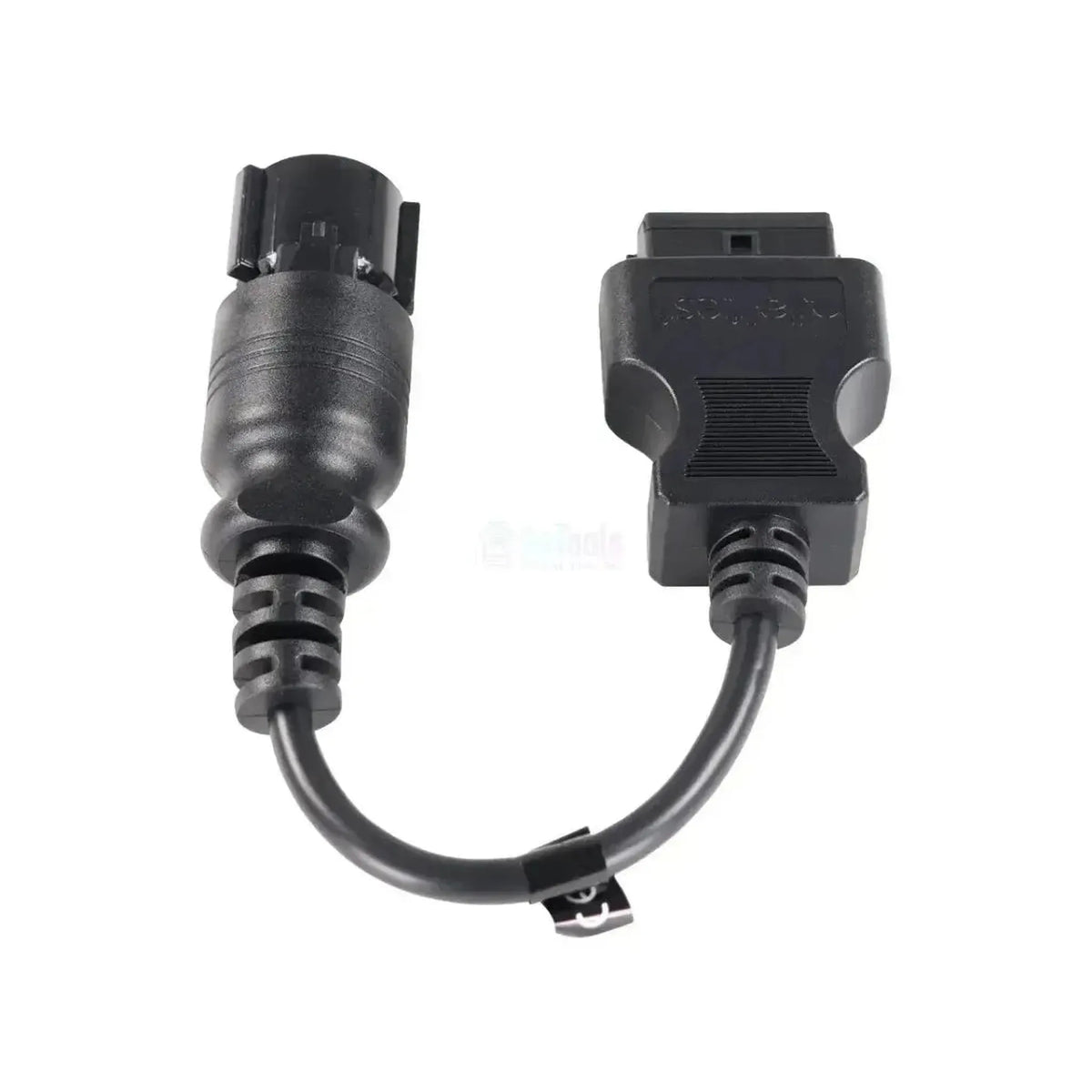

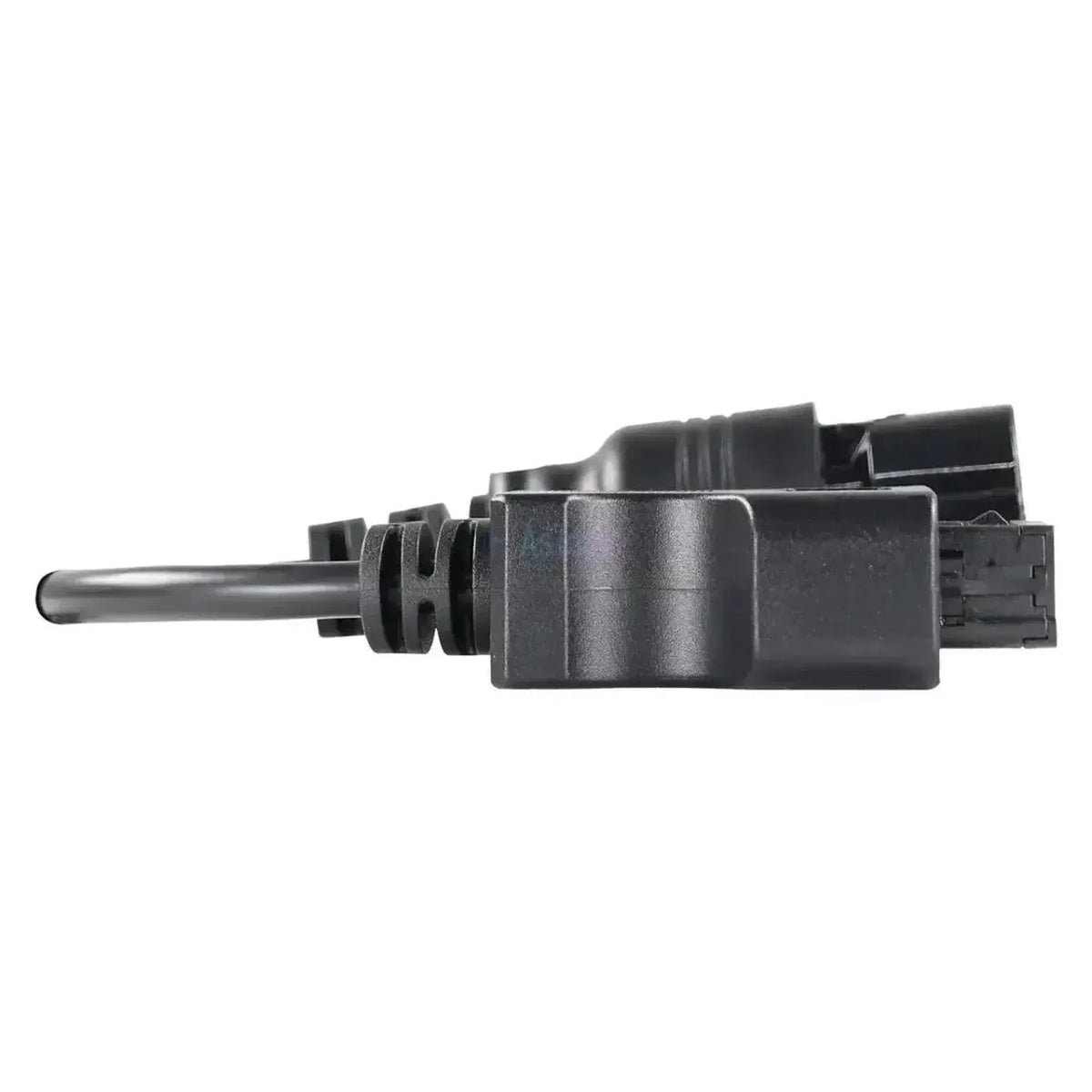

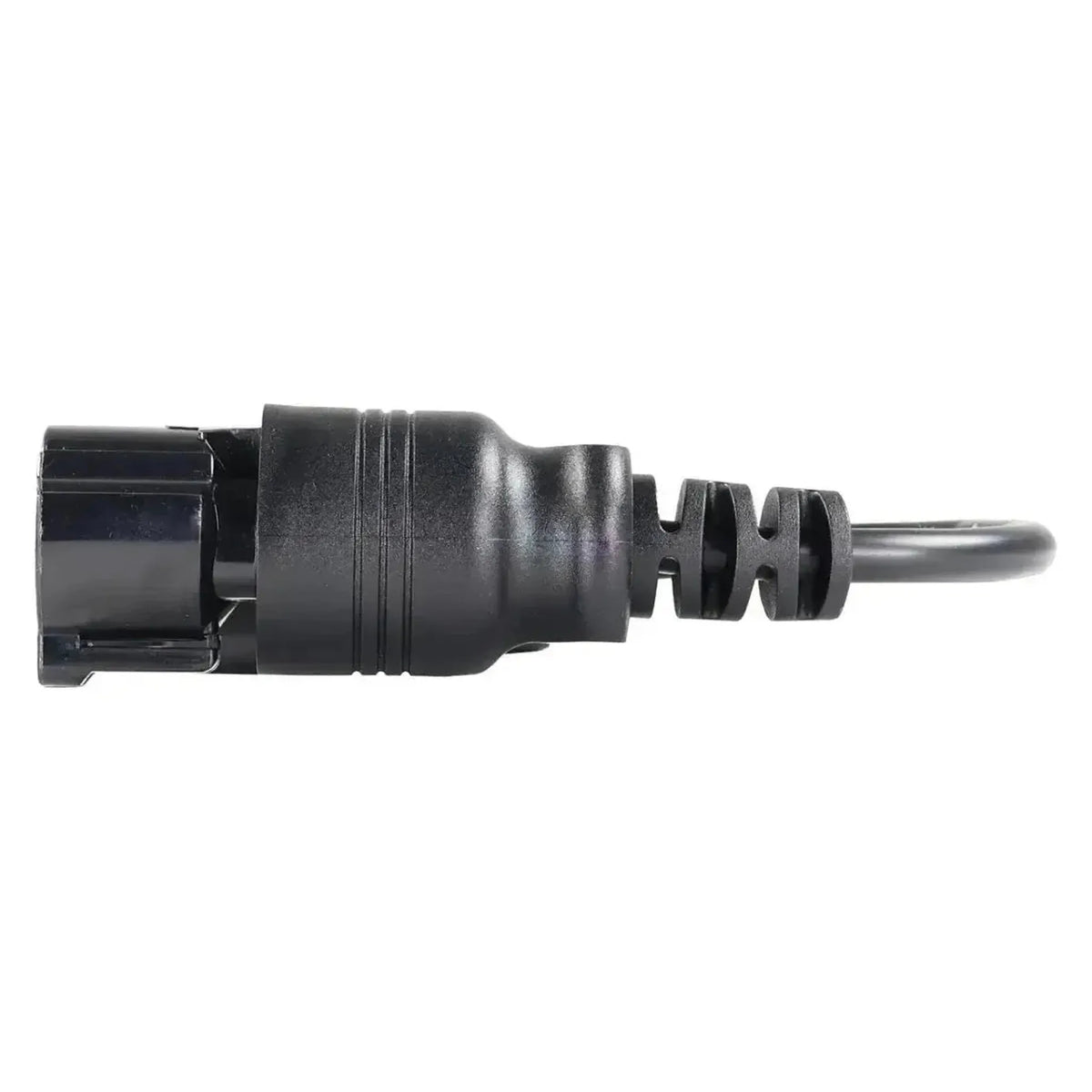

Il Jaltest JDC544A collega il connettore diagnostico a 8 pin dei carrelli elevatori Hyster con gestione motore EControls all'ingresso OBD2 a 16 pin del vostro cavo diagnostico Jaltest. Sul lato del veicolo è presente una spina rotonda nera a otto posizioni in due file da quattro, una guarnizione rossa anteriore e un gancio di fissaggio rettangolare sulla parte superiore. Sul lato OBD2 il numero di riferimento è stampato nell'alloggiamento; il cavo misura da 28 a 30 cm.
Dietro questo unico connettore si trovano due centraline: Il modulo di controllo motore EControls ECM 4G delle versioni a GPL e benzina e la VECU, il computer centrale del veicolo del carrello. Sul modulo di controllo motore il software Jaltest legge i codici di guasto, valori misurati e i dati di manutenzione; sulla VECU rimane solo ai codici di guasto e ai valori misurati. Il cavo funziona con Jaltest Link V8.1 e V9 e rientra in Jaltest MHE e Jaltest OHW.
VANTAGGI
AVVERTENZE
Applicazioni e funzionalità
Tramite questa connessione accedete con il software Jaltest alle centraline del carrello elevatore. Dietro l'unico connettore si trovano sia il modulo di controllo motore che il computer centrale del veicolo, ognuno con il proprio set di funzioni. I sistemi disponibili variano a seconda della serie e della versione motore.
Moduli di controllo raggiungibili
- EControls ECM 4G, modulo di controllo motore: Il modulo di controllo delle versioni a GPL e benzina, con codici di guasto, valori misurati e dati di manutenzione.
- VECU, computer centrale del veicolo: Il computer del veicolo del carrello, con codici di guasto e valori misurati.
Cosa è possibile fare
- Leggere e cancellare codici di guasto: Consultare la memoria errori della centralina, con descrizione del guasto rilevato.
- Visualizzare valori misurati: i valori attuali dei sensori collegati all'unità di controllo, in formato numerico e grafico.
- Consulta i dati di manutenzione: Gli intervalli di manutenzione nel modulo di controllo motore EControls; questa funzione non è coperta sulla VECU.
Veicoli compatibili e applicazioni
Il modulo di controllo motore è determinante, non l'anno di costruzione. Questo cavo si adatta ai carrelli elevatori Hyster con gestione motore EControls e connettore diagnostico rotondo a 8 pin. Per i carrelli elevatori non esiste un connettore diagnostico obbligatorio, quindi questa spina rimane in uso anche sui carrelli più recenti. Le serie sottostanti sono incluse nella copertura Jaltest; quale spina sia montata sul vostro carrello lo verificate sulla macchina stessa prima di ordinare.
Hyster (motori EControls):
- H40-60XT (EControls ECM 4G): Anno di costruzione non determinante.
- H2.0-3.5XT: La denominazione europea della serie XT.
- H40-70FT / H2.0-3.5FT: La versione a GPL.
- S40-70FT / S2.0-3.5FT: La versione a GPL.
- H80-120FT: La versione a GPL.
Contenuto della confezione
- 1x Jaltest (JDC544A) | Hyster 8-pins OBD - 16-pins OBD2 Cavo Adattatore | Veicolo Industriale
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Marca | Jaltest (Cojali) |
| Numero di riferimento | JDC544A |
| Tipologia | Cavo adattatore |
| Applicazione | Carrelli elevatori Hyster con gestione motore EControls |
| Lunghezza | 28-30 cm |
| Interfaccia | Jaltest Link V8.1 e V9 |
| Connessione lato veicolo | OBD a 8 pin (spina rotonda nera, due file da quattro, guarnizione rossa) |
| Connettore lato interfaccia | OBD2 a 16 pin |
| Unità di controllo | EControls ECM 4G (modulo di controllo motore) e VECU (computer centrale del veicolo) |
| Segmento | Veicoli commerciali |
| Modulo Jaltest | Jaltest MHE (Material Handling Equipment) e Jaltest OHW (macchine Off-Highway) |
