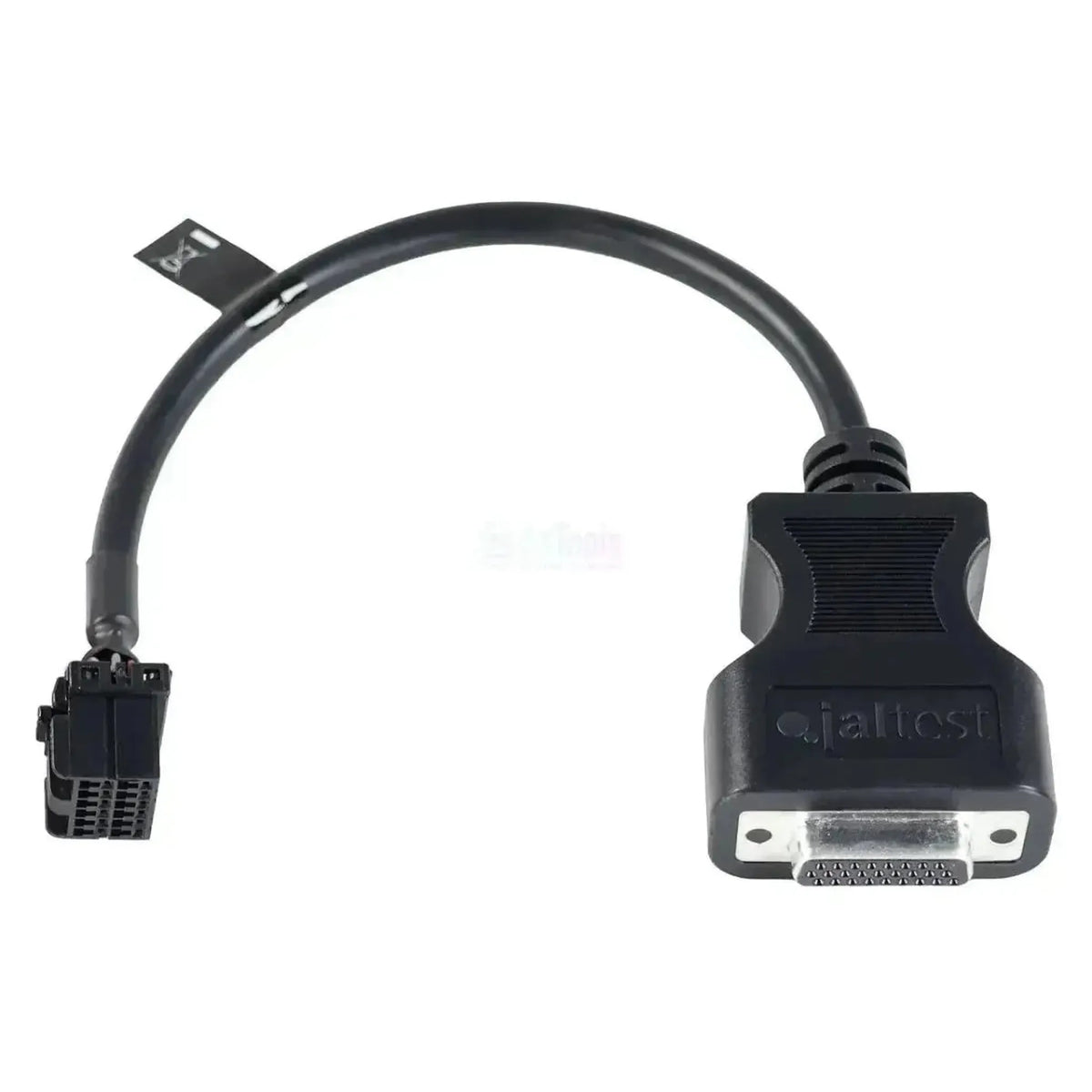

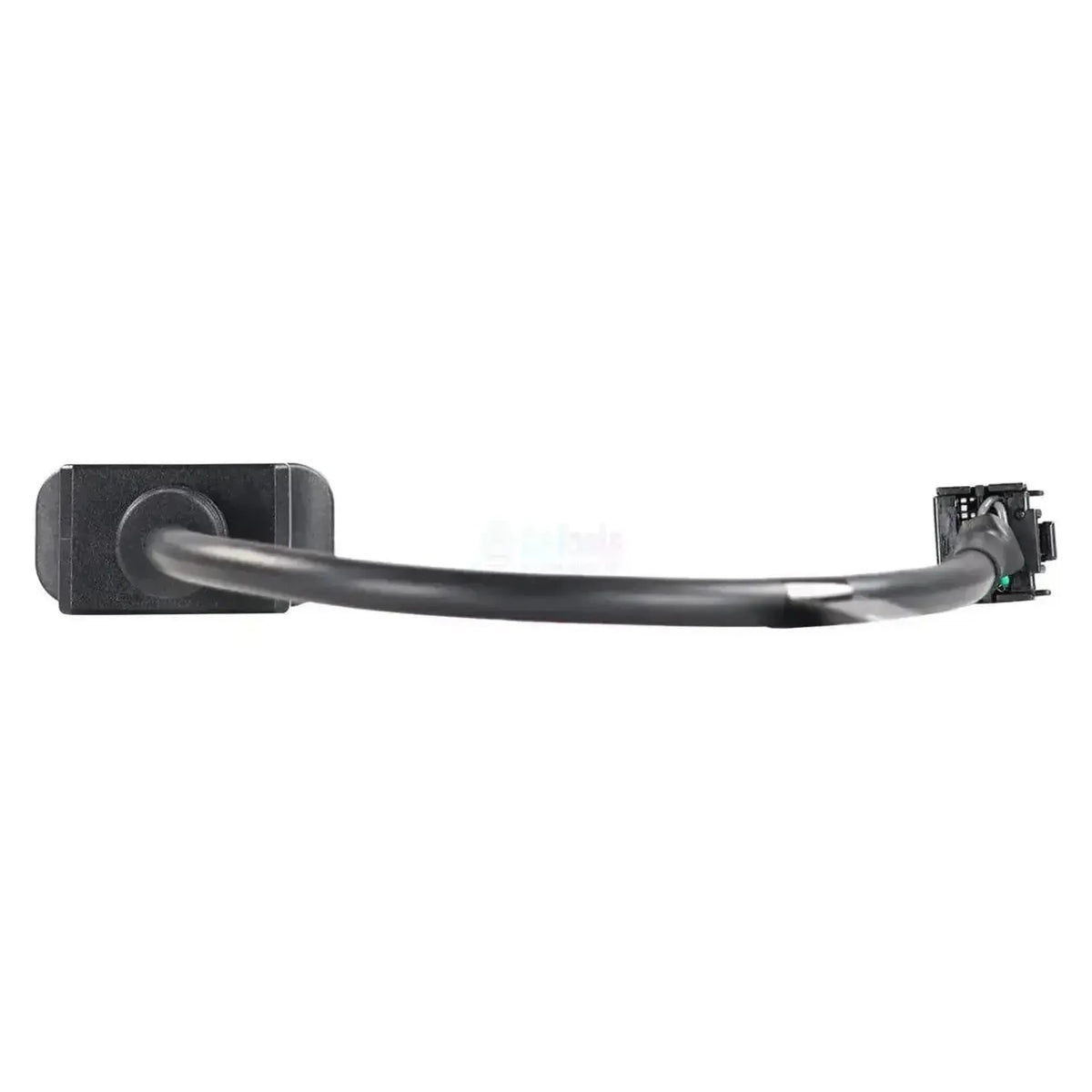

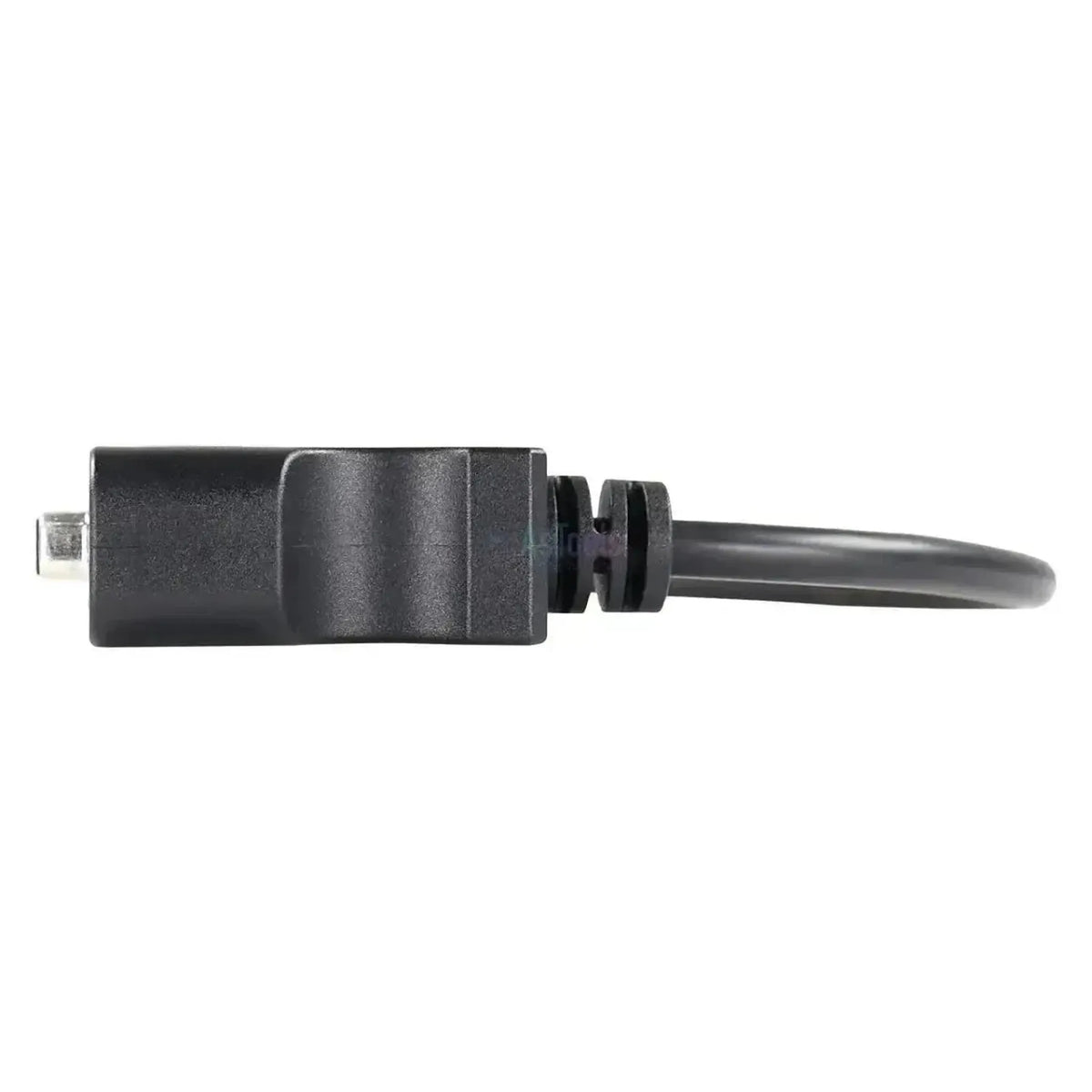

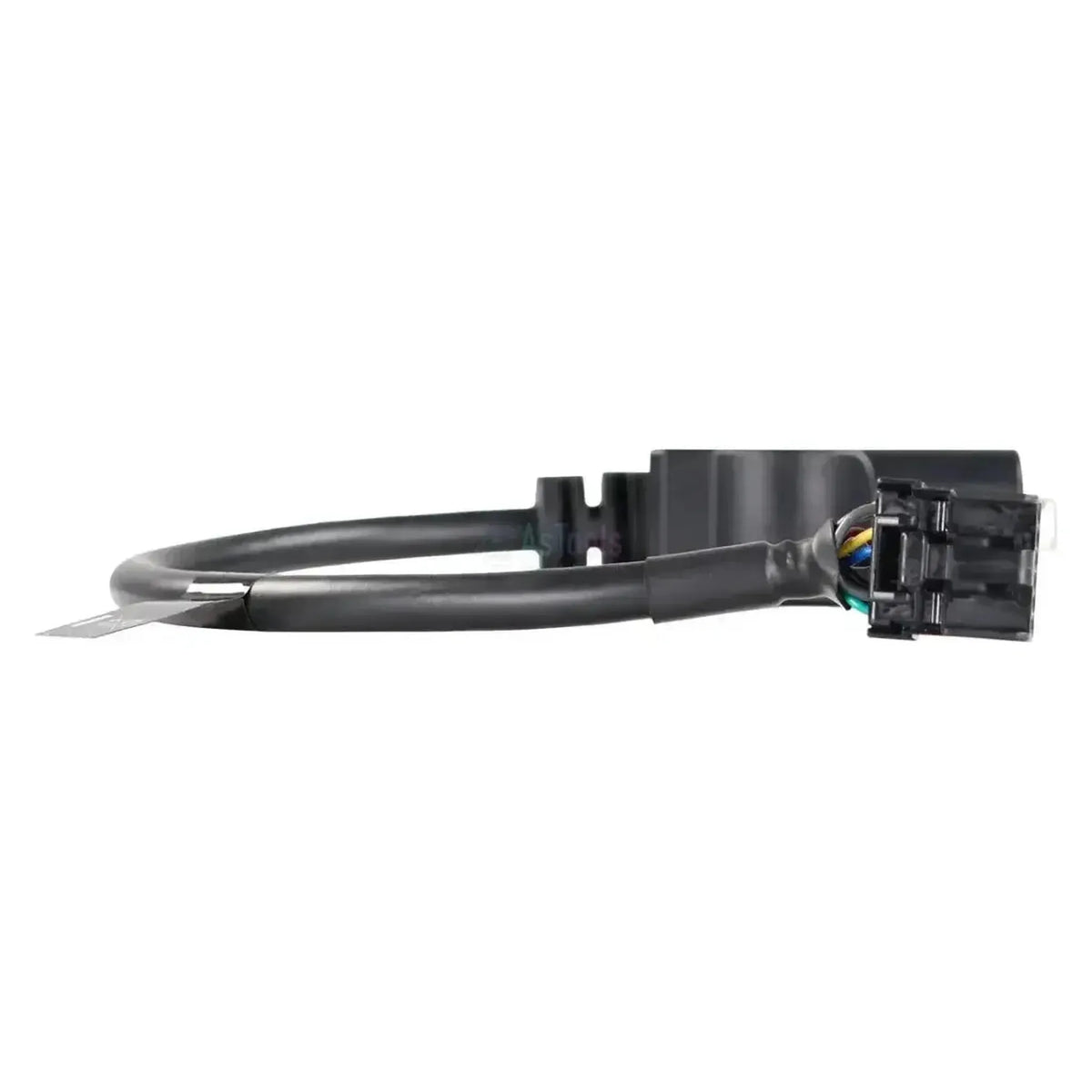

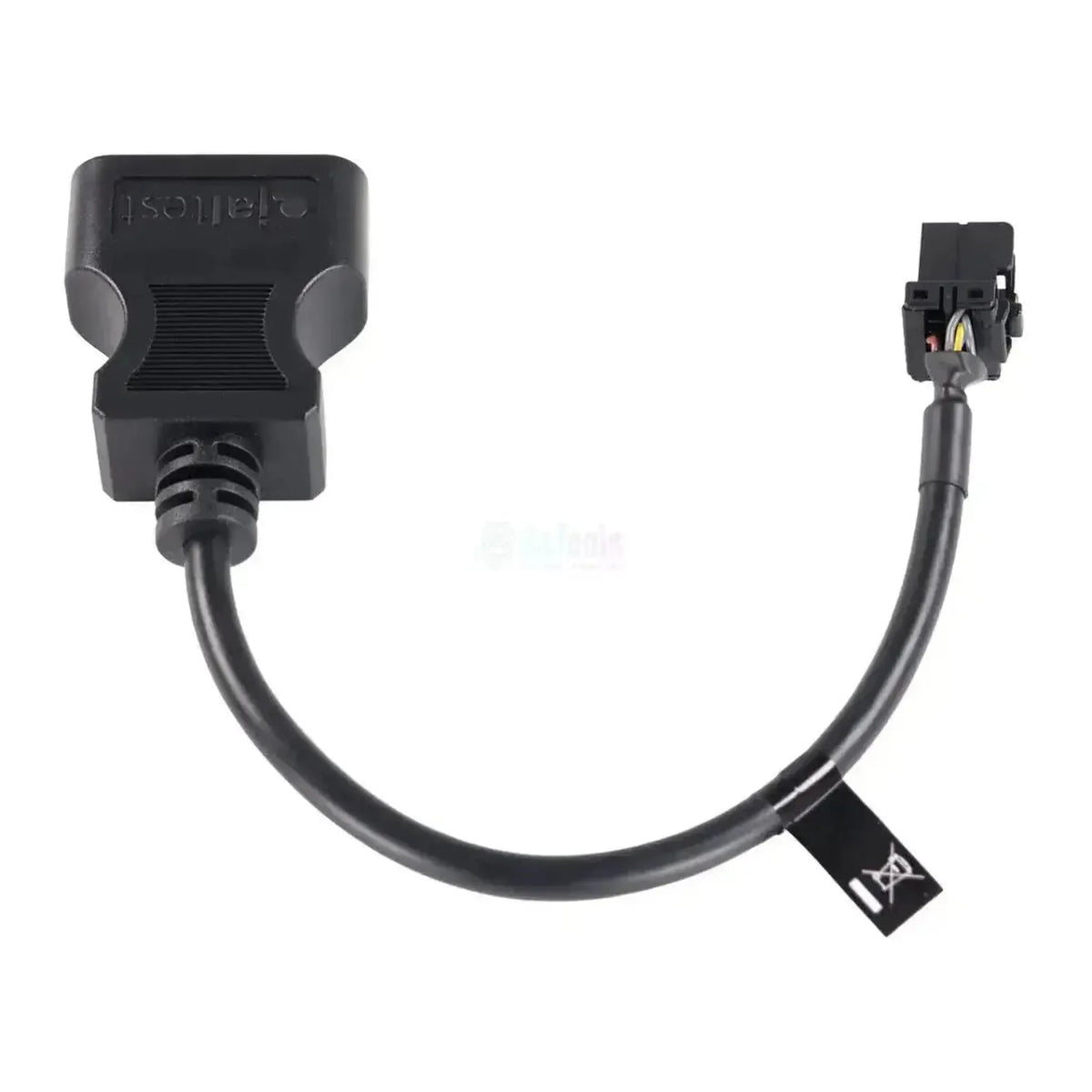

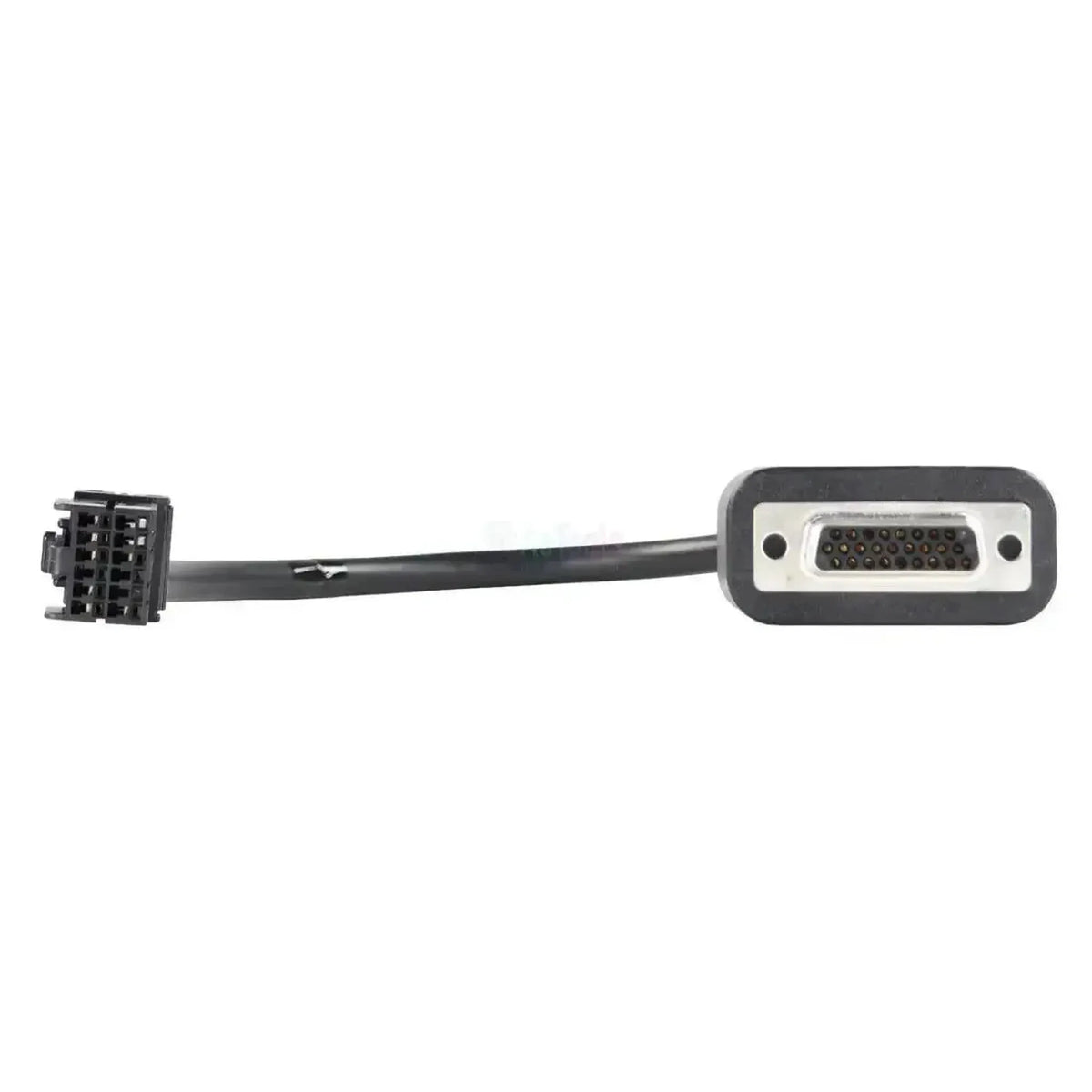

Il Jaltest JDC565.9 collega il connettore diagnostico a 12 pin dei carrelli elevatori Mitsubishi e Caterpillar del loro programma di movimentazione interna con l'ingresso OBD2 a 16 pin del vostro cavo diagnostico Jaltest. Sul lato della macchina si trova la spina a 12 pin, dentro o sotto la postazione di guida; sul lato dell'interfaccia l'alloggiamento OBD2. Il cavo misura 30 cm ed è certificato per il Jaltest Link V9. Entrambi i marchi condividono questo connettore, per cui un unico cavo è sufficiente per tutti e due.
Una volta stabilita la connessione, il cavo apre il collegamento diagnostico alle unità di controllo del carrello. Il software Jaltest raggiunge il computer centrale VCM4, VCM6 e VCM15DN e il quadro strumenti MP, e nelle versioni più pesanti anche i comandi motore 1204E e 1204F con il post-trattamento dei gas di scarico SCR/DEF. Ciò che trovate varia notevolmente a seconda del modello: sui carrelli più leggeri si limita al computer centrale e al quadro strumenti, mentre le versioni pesanti includono il comando motore. Il cavo rientra in Jaltest MHE.
VANTAGGI
AVVERTENZE
Applicazioni e funzionalità
Attraverso questa connessione accedete con il software Jaltest alle unità di controllo del carrello elevatore. Quali sistemi sono presenti varia a seconda del modello e della versione. Le seguenti unità provengono dalla copertura Jaltest MHE per Mitsubishi e Caterpillar.
Moduli di controllo raggiungibili
- VCM4, VCM6 e VCM15DN, computer centrale: Il computer della macchina del carrello, con codici di errore, valori di misura, dati dell'unità di controllo e manutenzione.
- MP, quadro strumenti: Codici di errore, valori di misura e dati dell'unità di controllo; la funzione di manutenzione non è inclusa in questa tabella.
- 1204E (J1939) e 1204F (J1939), comando motore: Nelle versioni pesanti, con codici di errore, valori di misura, dati dell'unità di controllo e manutenzione; per il 1204F J1939 sono incluse anche azioni supplementari.
- 1204F (PDL), comando motore: Codici di errore, valori di misura e dati dell'unità di controllo, senza manutenzione.
- SCR/DEF, post-trattamento dei gas di scarico: Codici di errore, valori di misura e dati dell'unità di controllo.
Cosa è possibile fare
- Lettura codici di errore: Leggere la memoria di errore delle unità di controllo collegate, con descrizione dei guasti.
- Visualizzazione dei valori di misura: I valori attuali dei sensori per unità di controllo, con la possibilità di impostare soglie di allarme.
- Consultazione della manutenzione: Gli intervalli di manutenzione e i lavori da eseguire, presso il computer centrale e il comando motore.
- Esecuzione di azioni supplementari: Solo sul comando motore 1204F nella versione J1939.
Veicoli compatibili e applicazioni
Determinante è la spina, non il modello. Questo cavo si adatta a qualsiasi macchina Mitsubishi o Caterpillar con il connettore diagnostico a 12 pin. Le seguenti serie sono coperte da Jaltest nella copertura MHE; il numero di posizioni pin nella spina si conta direttamente sulla postazione di guida.
Mitsubishi (ambito):
- Serie FB: carrelli elevatori elettrici, tra cui FB13(C)PN(T), FB14(C)N2(T), FB15(C)PN(T), FB16(C)N(T) e da FB20K a FB35K
- Serie FD: carrelli elevatori diesel, tra cui FD15N, FD20N, FD40N, FD50(C)N, FD70N(M) e FD100N2
- Serie FG e FGC: carrelli elevatori a gas, tra cui FG15N, FG20N, FG40N, FG50(C)N, FGC15N e FGC35K
Caterpillar (ambito):
- Carrelli elevatori: serie C, P, E, DP, EP, GC e GP
- Raggiungitori: serie TH e TL
Contenuto della confezione
- 1x Jaltest (JDC565.9) | Cavo adattatore Mitsubishi/Caterpillar 12 pin OBD – 16 pin OBD2 | Carrelli elevatori e dispositivi di sollevamento
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Marca | Jaltest (Cojali) |
| Numero di riferimento | JDC565.9 |
| Tipologia | Cavo adattatore |
| Applicazione | Carrelli elevatori Mitsubishi e Caterpillar |
| Lunghezza | 30 cm |
| Interfaccia | Jaltest Link V9 |
| Connettore lato macchina | OBD a 12 pin |
| Connettore lato interfaccia | OBD2 a 16 pin |
| Unità di controllo | VCM4, VCM6 e VCM15DN (computer centrale), MP (quadro strumenti), 1204E e 1204F (comando motore), SCR/DEF |
| Segmento | Macchine di sollevamento e movimentazione |
| Modulo Jaltest | Jaltest MHE |
