OBDSTAR  |  SKU: N026

OBDSTAR (N026) | SYM 3-pin OBD – 16-pin OBD2 Adapter | Ciclomotore

€24,95 incl.
€20,62 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

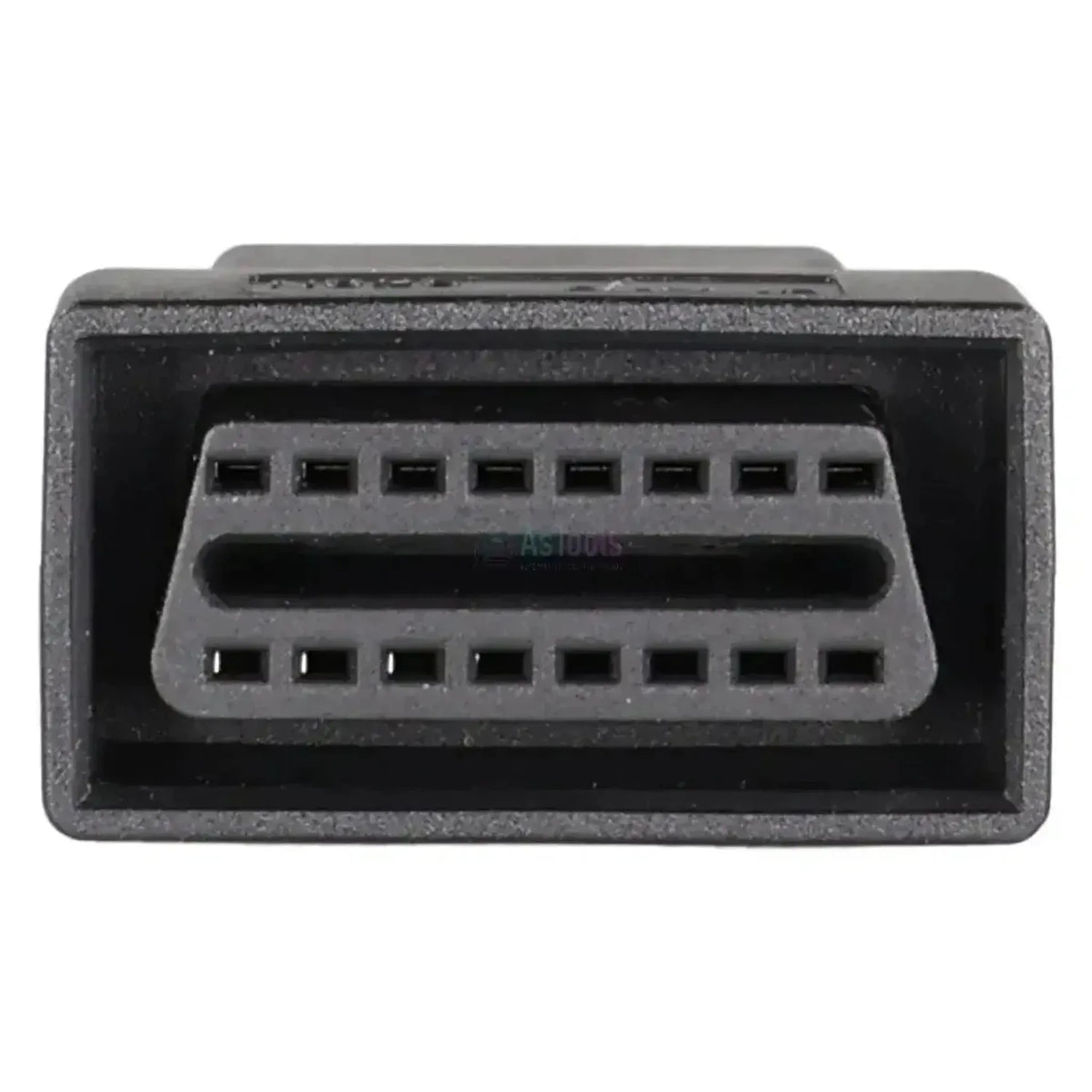

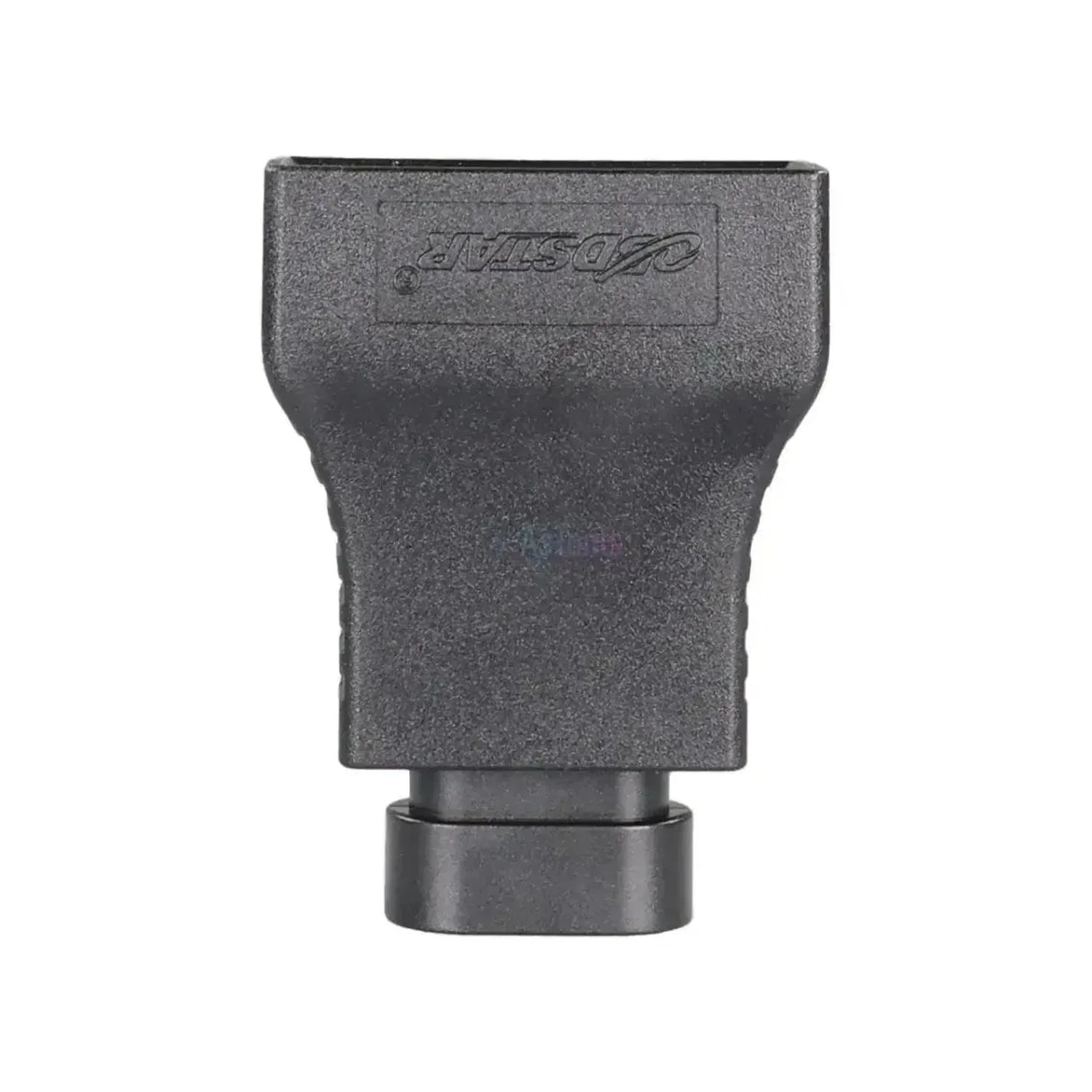

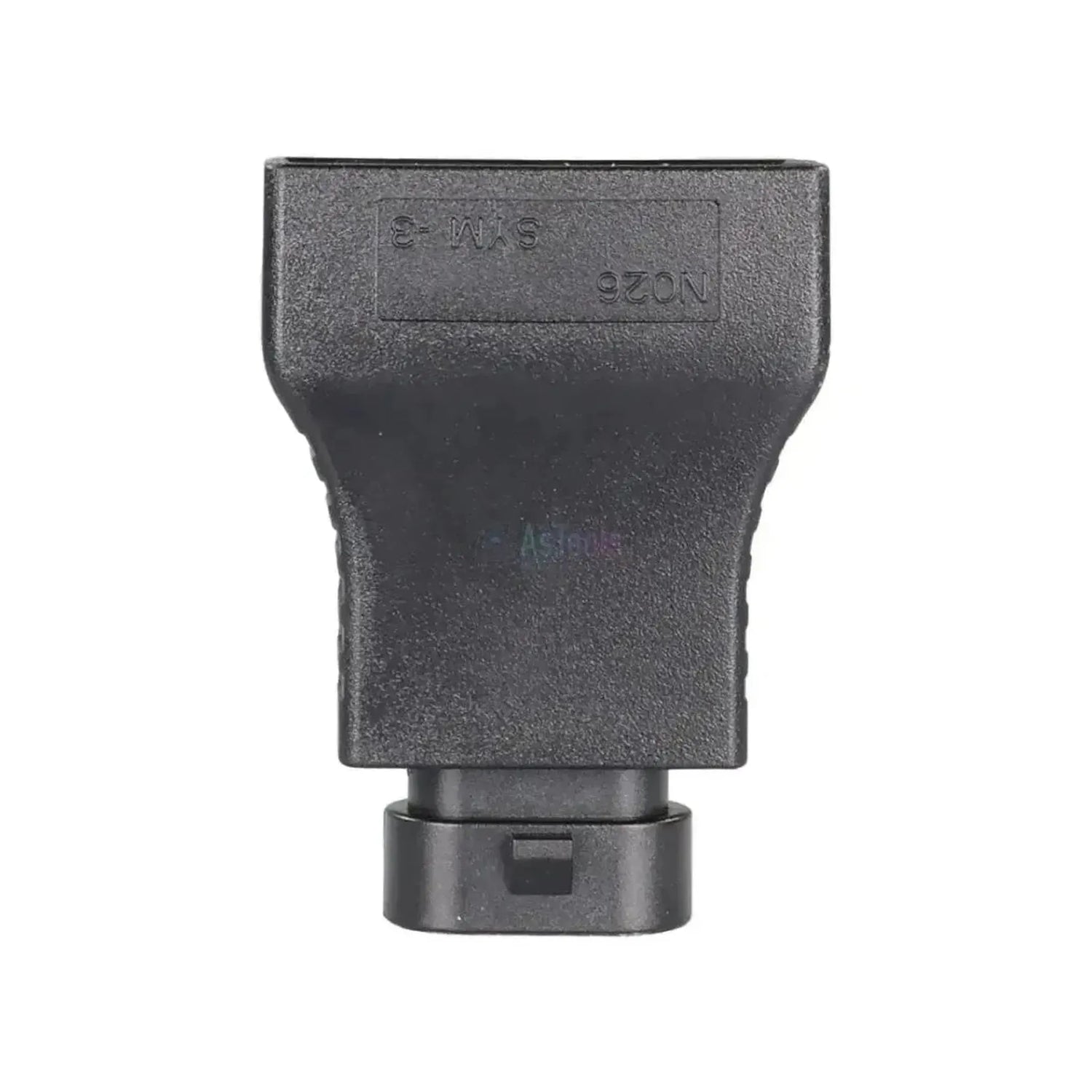

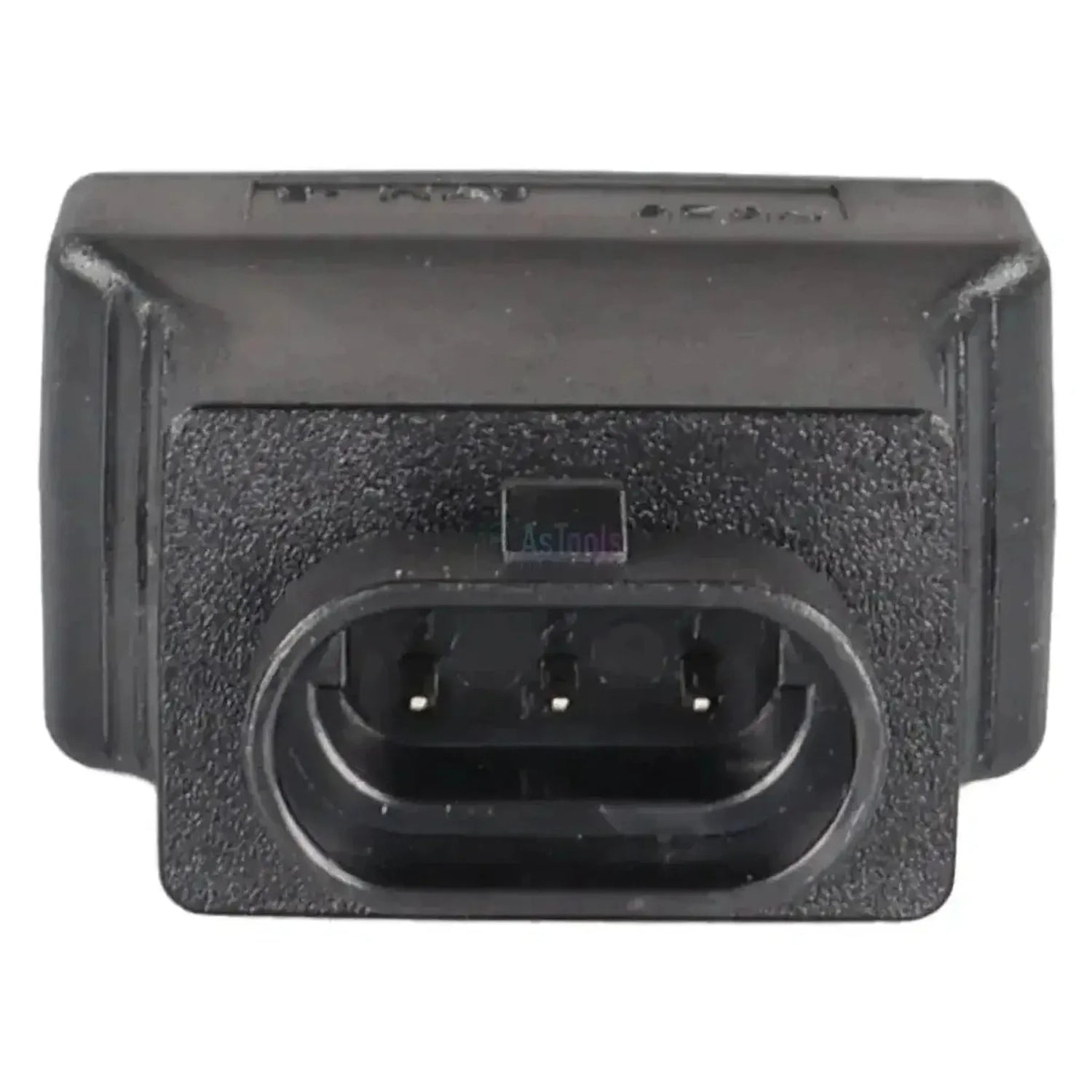

L'OBDSTAR N026 converte il connettore di diagnosi SYM a 3 poli sul lato veicolo in una porta OBD2 a 16 poli (J1962) sul lato strumento. L'involucro è compatto e si adatta direttamente al connettore a tre poli del ciclomotore, che solitamente si trova sotto la sella o dietro un pannello del cruscotto.

I ciclomotori SYM non dispongono di una porta OBD2 integrata. L'adattatore trasferisce l'assegnazione dei pin proprietaria di SYM ai corrispondenti pin OBD2, senza richiedere elettronica attiva nell'adattatore stesso. Attraverso questi conduttori scorrono i segnali comuni in questa categoria di veicoli, inclusa la linea K; il protocollo utilizzato da ogni modello varia in base alla versione. L'adattatore rende la porta accessibile e nulla più. Le funzioni disponibili dipendono dal software dello strumento OBDSTAR per il modello SYM e l'anno di costruzione specifici. La fonte indica tre serie di modelli senza anni di costruzione; al di fuori di tale specifica, solo il connettore a tre poli è determinante.

VANTAGGI

✔Diagnosi OBD2 senza porta OBD2 — i ciclomotori privi di connessione J1962 diventano comunque accessibili al vostro strumento di lettura.
✔Passivo e senza alimentazione esterna — privo di elettronica attiva, non richiede alimentazione aggiuntiva o configurazione preliminare.
✔Collegamento corretto — l'assegnazione dei pin SYM proprietaria viene trasferita ai corrispettivi pin OBD2.
✔Ingombro contenuto — l'involucro compatto si adatta agli spazi ridotti sotto la sella o dietro il pannello del cruscotto.

AVVERTENZE

✕Solo con apparecchiature OBDSTAR — l'adattatore è destinato a strumenti di lettura e programmatori OBDSTAR; il funzionamento non è supportato con altri mezzi di diagnosi.
✕Nessuna estensione della copertura — l'adattatore non modifica le capacità dello strumento. Il supporto per il modello SYM e l'anno di costruzione specifici risiede nel software.
✕Solo versione a 3 poli — i ciclomotori con forma di connessione diversa, anche di SYM stesso, non vengono raggiunti con questo adattatore.
✕Modelli senza anni di costruzione — la fonte indica Fiddle, Orbit e Symphony senza numeri di anno. All'interno di queste serie possono esistere versioni con un connettore diverso.

Applicazioni e funzionalità

In combinazione con uno strumento OBDSTAR con copertura motociclistica, l'adattatore supporta i seguenti lavori su ciclomotori SYM dotati della porta a tre poli.

Centraline raggiunte

  • Centralina di gestione motore: L'ECU del ciclomotore viene collegato tramite il connettore di diagnosi a tre poli.
  • Sistema veicolo via linea K: La comunicazione avviene attraverso i conduttori di segnale collegati; il protocollo utilizzato varia in base alla versione.

Cosa è possibile fare

  • Lettura dei codici di guasto: Richiesta dei codici di errore memorizzati dalla centralina di gestione motore tramite il vostro strumento di diagnosi.
  • Cancellazione dei codici di guasto: Dopo la riparazione di un difetto, rimozione dei codici memorizzati dalla memoria dell'ECU.
  • Lettura dei dati in tempo reale: Monitoraggio dei dati di marcia in tempo reale come velocità di rotazione, temperatura e valori dei sensori durante il funzionamento.
  • Collegamento del connettore proprietario: Comunicazione con il sistema veicolo tramite il connettore SYM a 3 poli senza modifiche al ciclomotore.
  • Nota: Quali di queste funzioni siano effettivamente disponibili dipende dal supporto fornito dallo strumento OBDSTAR per quel modello e anno di costruzione.

Veicoli compatibili e applicazioni

Il connettore di diagnosi SYM a tre poli è determinante, non il nome del modello. La fonte indica tre serie di modelli senza anni di costruzione. Controllate quindi il connettore: se dispone di tre poli e non di una versione a 16 poli, questo è l'adattatore corretto.

SYM:

  • Fiddle: Modelli di ciclomotore con connettore OBD a 3 poli.
  • Orbit: Modelli di ciclomotore con connettore OBD a 3 poli.
  • Symphony: Modelli di ciclomotore con connettore OBD a 3 poli.
💡
Utile da sapere: La porta di diagnosi a 3 poli sui ciclomotori SYM si trova solitamente sotto la sella o dietro un pannello del cruscotto; il manuale del veicolo fornisce la posizione esatta. Verificate che il connettore abbia tre poli e non sia simile a una versione di altro marchio prima di ordinare.

Contenuto della confezione

  • 1x OBDSTAR (N026) | Adattatore SYM OBD 3 poli – OBD2 16 poli | Ciclomotore

Specifiche tecniche

Specifica Descrizione
Marca OBDSTAR
Codice articolo N026
Tipologia Adattatore
Applicazione Connessione diagnostica per ciclomotori SYM con connettore OBD a 3 pin
Connessione lato veicolo SYM OBD a 3 pin
Connessione lato apparecchio OBD2 a 16 pin
Comunicazione K-line; il protocollo utilizzato varia a seconda del modello
Unità di controllo Unità di controllo motore (ECU)
Segmento Ciclomotore
Marchi supportati SYM
Gamma di modelli Fiddle, Orbit e Symphony con connettore OBD a 3 pin; anni di costruzione non specificati
Necessario per l'utilizzo Strumento di lettura OBDSTAR con copertura motociclistica, come MS50, MS70 o MotoMaster
Necessario in aggiunta Cavo OBD2 standard a 16 pin dello strumento OBDSTAR
Peso 0,05 kg
