Jaltest LCV (Light Commercial Vehicle) Uitleesapparaat

Contenuto della confezione

La valigia contiene l'hardware necessario per stabilire la connessione e il diritto software che sblocca il modulo LCV. L'hardware è identico al kit standalone 70001052; la differenza tra i sistemi di lettura risiede nel modulo software, non nella valigia. Di seguito trovate una descrizione di ciascun componente e il relativo numero di riferimento.

Hardware

• Jaltest Link V9 (70001015): L'interfaccia diagnostica che collegate alla presa diagnostica del furgone, con connettore DB26 a 26 poli verso il cavo e USB-C verso il computer.
• Kit Multipin (70002001): Venti multipin da JTP01 a JTP10, ciascuno in due colori, il cavo di collegamento JTP101 e due cavi di alimentazione — JDC10AM2 con pinze a batteria e JDC20AM2 per l'accendisigari. Con questi si collega direttamente a un connettore per il quale non esiste un cavo diagnostico specifico.
• Cavo OBD a 16 pin (JDC213.9): Il cavo standard per la presa diagnostica ordinaria.
• Cavo USB-C (JDC107.9B): La connessione tra il Link e il suo laptop.
• Cavo di prolunga da 100 cm (JDC100): Con connettore DB26 a 26 poli, il connettore largo del Link stesso. Utile quando la presa diagnostica si trova in profondità sotto il cruscotto o dietro un pannello di copertura.
• Valigia (70003015): L'esecuzione compatta, 505 x 381 x 146 mm.

Software

• Software (293600): L'acquisto unico che sblocca il modulo Modular LCV. Con Modular il primo anno di utilizzo è incluso, quindi non è necessaria una licenza software separata.
• Jaltest GRP: Il software per officina di Cojali per clienti, veicoli e rapporti, nelle modalità Basic, Synchro ed Enterprise; queste modalità si attivano gratuitamente.

Un laptop e i cavi specifici per il furgone non sono inclusi. Consultate la sezione Cavi e computer più avanti in questa pagina.

Per quali furgoni e sistemi

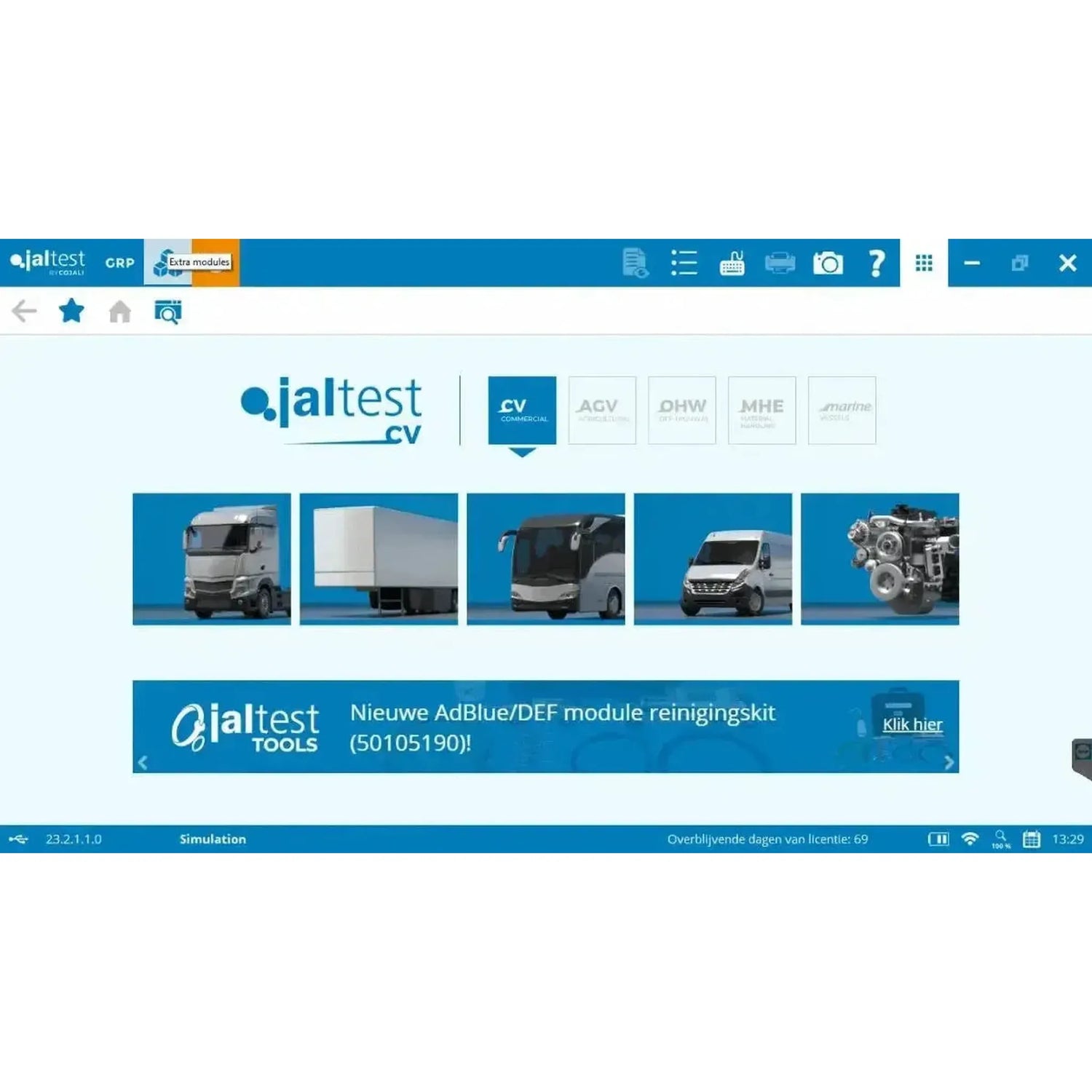

Jaltest Modular LCV copre i furgoni e i veicoli commerciali leggeri. Un marchio nell'elenco significa che esiste copertura, non che ogni modello e anno di costruzione sia completamente supportato. La classificazione per continente si riferisce al paese di origine del marchio, non al proprietario attuale.

Marche di furgoni coperte

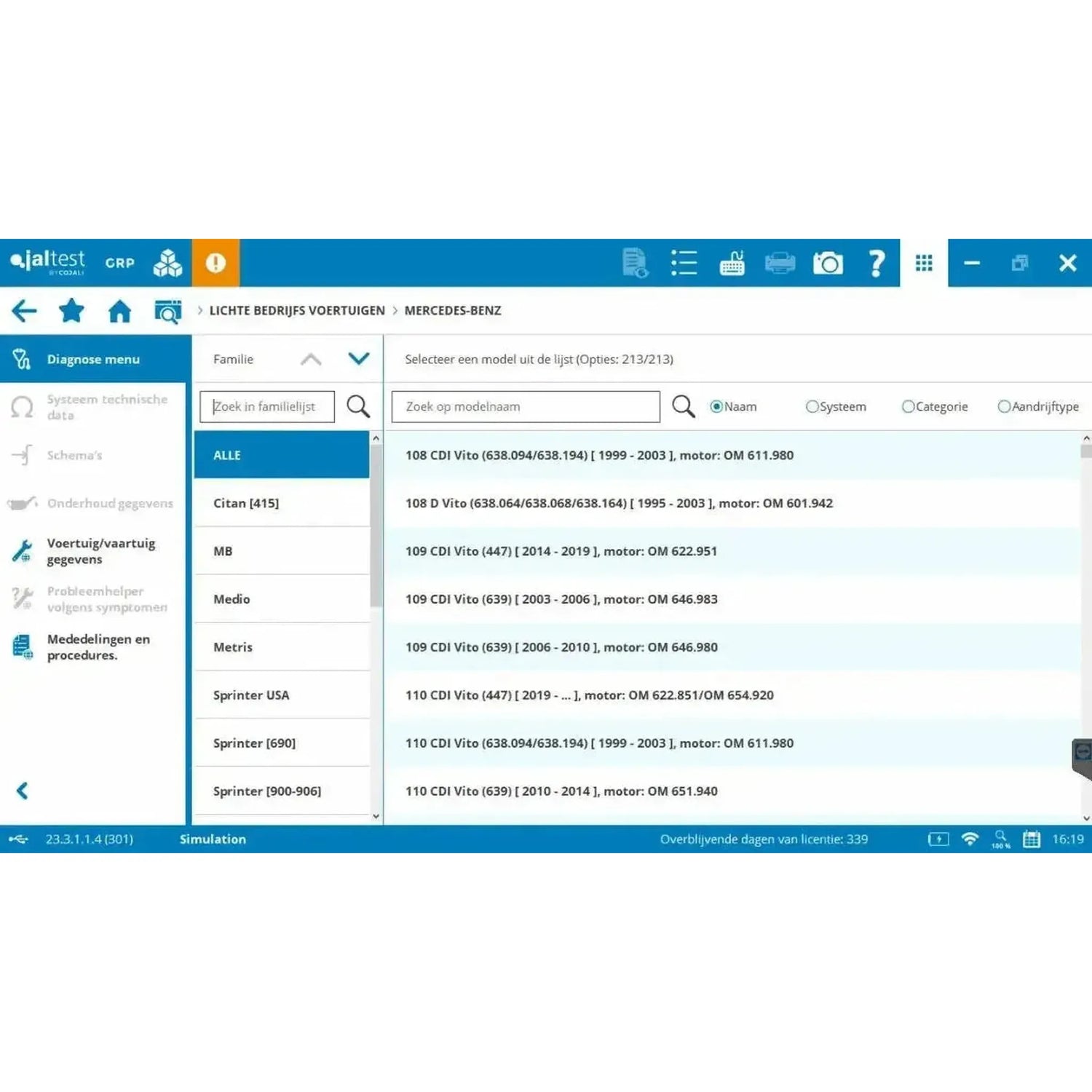

Marchi noti tra i furgoni nella copertura di Jaltest Modular LCV: Citroën, Fiat, Ford, Iveco, Mercedes-Benz, Opel, Peugeot, Renault e Volkswagen.

Tutti i 41 marchi di furgoni, divisi per continente:

Europeo include il Regno Unito e la Russia. Cinese è distinto da Asiatico, che comprende Giappone, Corea del Sud e India. L'aggiunta USA con Hino, Isuzu e Mitsubishi Fuso indica le versioni americane di un marchio asiatico; sotto Altro figura il marchio dall'Australia.

I sistemi del furgone

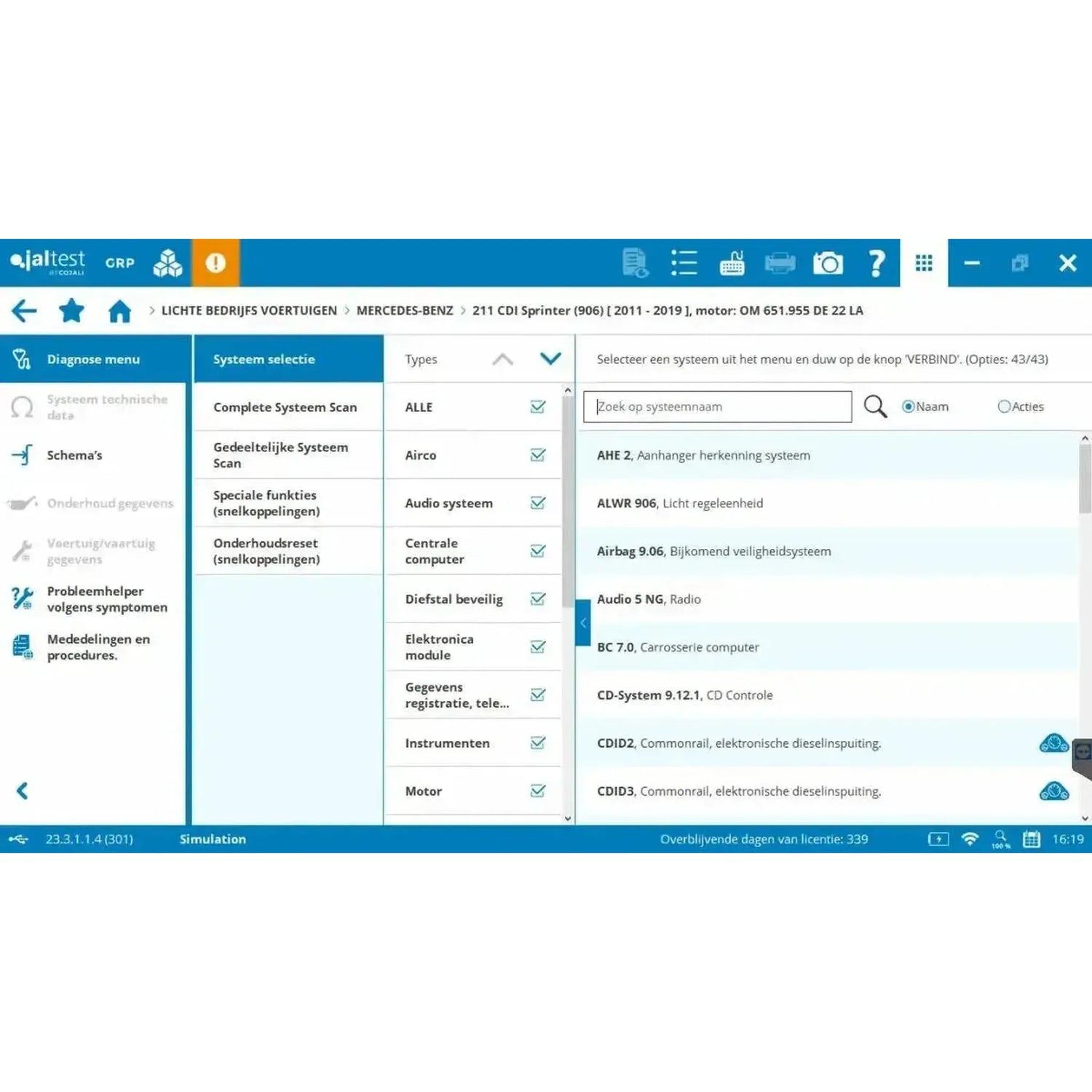

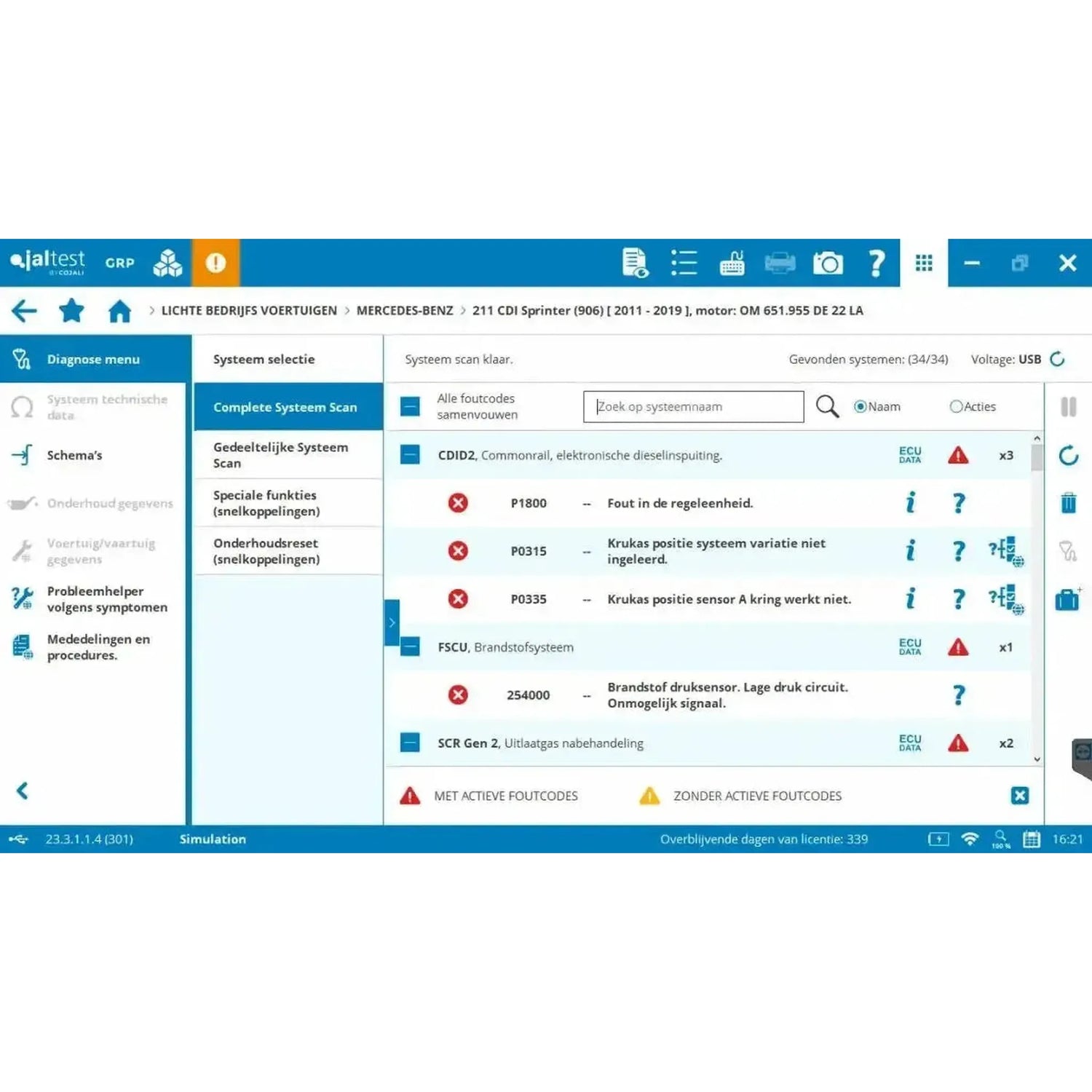

• Gestione motore: La regolazione diesel elettronica EDC, nelle versioni più recenti EDC 17 e EDC MD1 con iniezione common rail.
• Post-trattamento dei gas di scarico: Il filtro antiparticolato e il sistema SCR con regolazione AdBlue, con l'unità che controlla il post-trattamento.
• Impianto frenante e stabilità: Il sistema idraulico antibloccaggio con regolazione antislitta e controllo della stabilità, nel software ABS9/ASR9/ESP9.
• Centralina della carrozzeria (BCM): L'unità centrale per i servizi elettrici, con il modulo di estensione EM dello chassis.
• Airbag: Il sistema airbag e pretensionatore delle cinture della protezione degli occupanti.
• Climatizzazione (ACM): L'aria condizionata e il riscaldamento, compresa la stufa ausiliaria dove montata.
• Cambio: I cambi automatici e robotizzati, incluso lo ZF 8HP Hi-Matic, e il punto di innesto della frizione.
• Quadro strumenti e comfort: Il quadro strumenti che registra il chilometraggio, l'ausilio al parcheggio, lo schermo multimediale, l'impianto audio, il modulo di comunicazione e l'interruttore di avviamento.
• Porta di sicurezza (SGW): La porta che nelle versioni più recenti di FCA e Iveco protegge l'accesso alla rete del veicolo.

La porta di sicurezza (SGW)

I furgoni più recenti di FCA e Iveco proteggono la loro rete del veicolo con una porta di sicurezza, nel software SGW. Jaltest è stato approvato da entrambi i costruttori come strumento idoneo e stabilisce la connessione tra il vostro apparecchio diagnostico e i server di autenticazione, affinché i test bidirezionali, la cancellazione dei codici di errore e le altre funzioni di riparazione rimangono disponibili. Questo accesso è un modulo separato con propri codici articolo e non è incluso in questo kit; consultate Estensioni opzionali.

Ciò che potete fare con questo set

Con il modulo LCV legge le unità di controllo dei veicoli commerciali leggeri, monitora i dati in tempo reale e comanda i componenti. Inoltre esegue le operazioni richieste dal software: il filtro antiparticolato, gli iniettori, le calibrazioni e i contatori di manutenzione.

Diagnosi

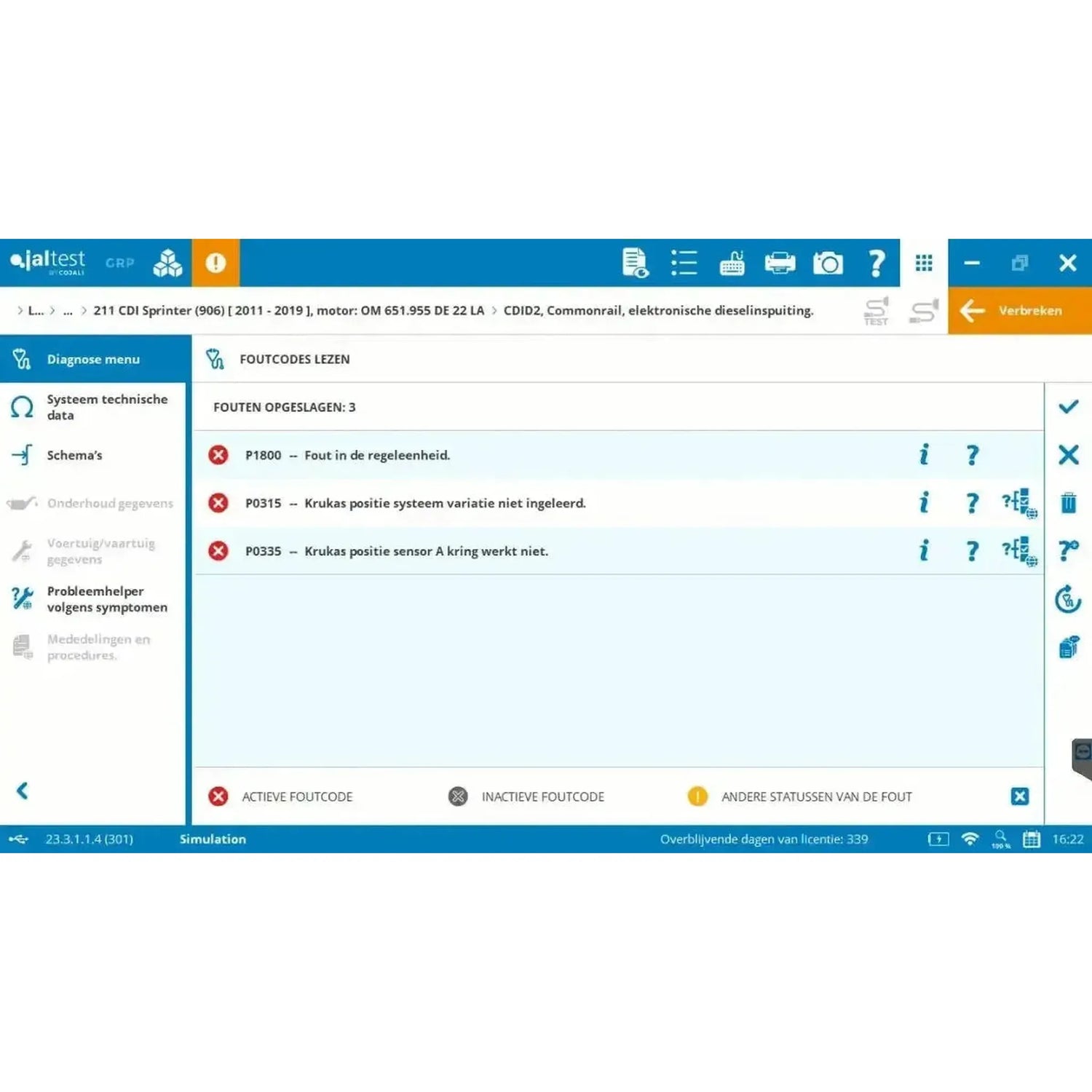

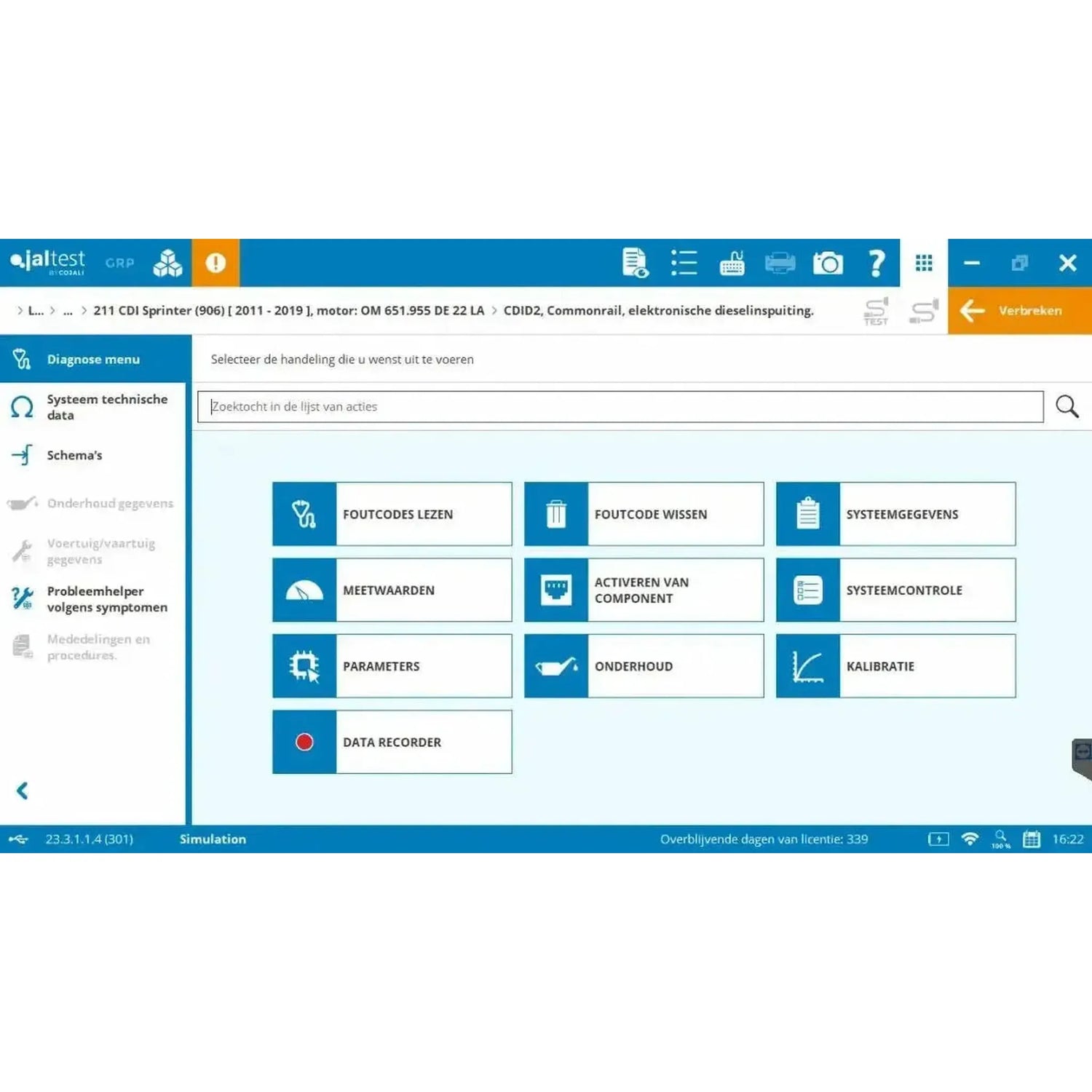

• Lettura e cancellazione dei codici di errore: Codici attivi, inattivi e permanenti con descrizione, cancellabili al termine della riparazione.
• Valori misurati: I valori dei sensori collegati sullo schermo, in cifre e in grafico.
• Controllo dei componenti: Azionare direttamente i componenti per verificarne il funzionamento.
• Dati ECU: Numero di componente, versione del software e dati della prima installazione.
• Parametri e calibrazioni: Configurare le unità di controllo e regolare i sistemi.

Manutenzione e calibrazione

• Contatori di manutenzione: Ripristina l'indicatore di manutenzione della centralina dopo il tagliando o la sostituzione del filtro.
• Filtro antiparticolato (DPF): Rigenerazione forzata, e dopo la pulizia o la sostituzione azzeramento dei valori di fuliggine e ceneri.
• SCR e AdBlue: Azzeramento del sistema e misurazione della pompa, del riscaldamento e dell'iniettore.
• Codifica iniettori: Registrazione dei nuovi iniettori con il loro codice specifico nel controllo motore.
• Freno di stazionamento elettrico (EPB): Apre e chiude le pinze freno per la manutenzione e ricalibre il sistema.
• Sensore angolo di sterzo (SAS): Calibra dopo l'allineamento o la sostituzione dei componenti dello sterzo.
• Controllo della pressione degli pneumatici (TPMS): Riapprende i sensori e ripristina la spia di avvertimento.
• Registrazione della batteria (BMS): Registra una batteria nuova con i dati corretti nel veicolo.
• Modalità trasporto: Disabilita alla consegna di un veicolo nuovo.

Cavi e computer

La valigia contiene il cavo OBD a 16 poli per il connettore standard. I veicoli commerciali leggeri più vecchi non dispongono ancora di questa connessione, e alcuni costruttori posizionano i cavi diagnostici su pin diversi; per questi casi sono necessari un cavo adattatore o un convertitore separato. Il software funziona su un personal computer Windows.

• Volkswagen (JDC402A): Il cavo adattatore per il connettore OBD1 a 2+2 poli, due spline separate a due poli — bianca con le lettere L e K, nera con un meno e un più.
• Connettori OBD1 propriietari: OBD215 per il connettore a 12 poli della GM e OBD401 per il connettore a 38 poli della Iveco Daily.
• Connettori OBD2 con cablaggio diverso: JDCOBD2 per Hyundai e JDCOBD3 per Tata-Daewoo, convertitori che riposizionano i cavi diagnostici sui pin standardizzati.
• Protocolli precedenti: JDCOBD6 converte SAE J1850 nelle versioni PWM e VPW in CAN; necessario quando il pin 2 è occupato e i pin 6 e 14 sono vuoti.
• Porta di sicurezza: JDC406A per la porta Fiat, JDC408A per quella Renault e Nissan, e JDC407A per la Iveco Daily con il connettore ST15.
• Computer: Il software funziona su Windows. Cojali fornisce il Jaltest Rugged PC e il PAD Rugged A140; entrambi sono disponibili separatamente nel nostro negozio online.

Il cavo necessario è determinato dal connettore diagnostico del veicolo commerciale leggero e non dal marchio sulla presa. Verificare direttamente sul veicolo quale connettore si trova sotto il cruscotto prima di ordinare: contare il numero di pin e controllare se i pin 6 e 14 sono occupati.

Licenza e rinnovo

Con Modular acquista l'attivazione del software e il primo anno di utilizzo in una sola volta. Dal secondo anno rinnova con la licenza di aggiornamento (29051600), ogni volta per altri dodici mesi. Finché la licenza è valida, riceve tutti gli aggiornamenti software per i sistemi dei veicoli commerciali leggeri.

• Durata: Dodici mesi dalla data di attivazione, inclusi nell'attivazione del software.
• Rinnovo: Annuale, con la licenza di aggiornamento (29051600).
• Installazioni: Massimo cinque PC. L'hardware Jaltest è sempre necessario per eseguire il software.
• Registrazione: All'attivazione, dopo ogni nuova versione del software, e successivamente ogni sei mesi.
• Acquisto di un modulo aggiuntivo: Un modulo acquistato successivamente viene allineato alla sua licenza attiva; paga in proporzione.
• Mancato rinnovo: Il modulo viene bloccato fino a quando non acquisisce la licenza di aggiornamento.

Estensioni opzionali

Oltre al modulo LCV sono disponibili estensioni acquistabili separatamente. Non sono necessarie per la diagnostica, ma ampliano la documentazione tecnica, l'assistenza o l'equipaggiamento. Di seguito sono elencati i contenuti per i veicoli commerciali leggeri e le piccole imprese.

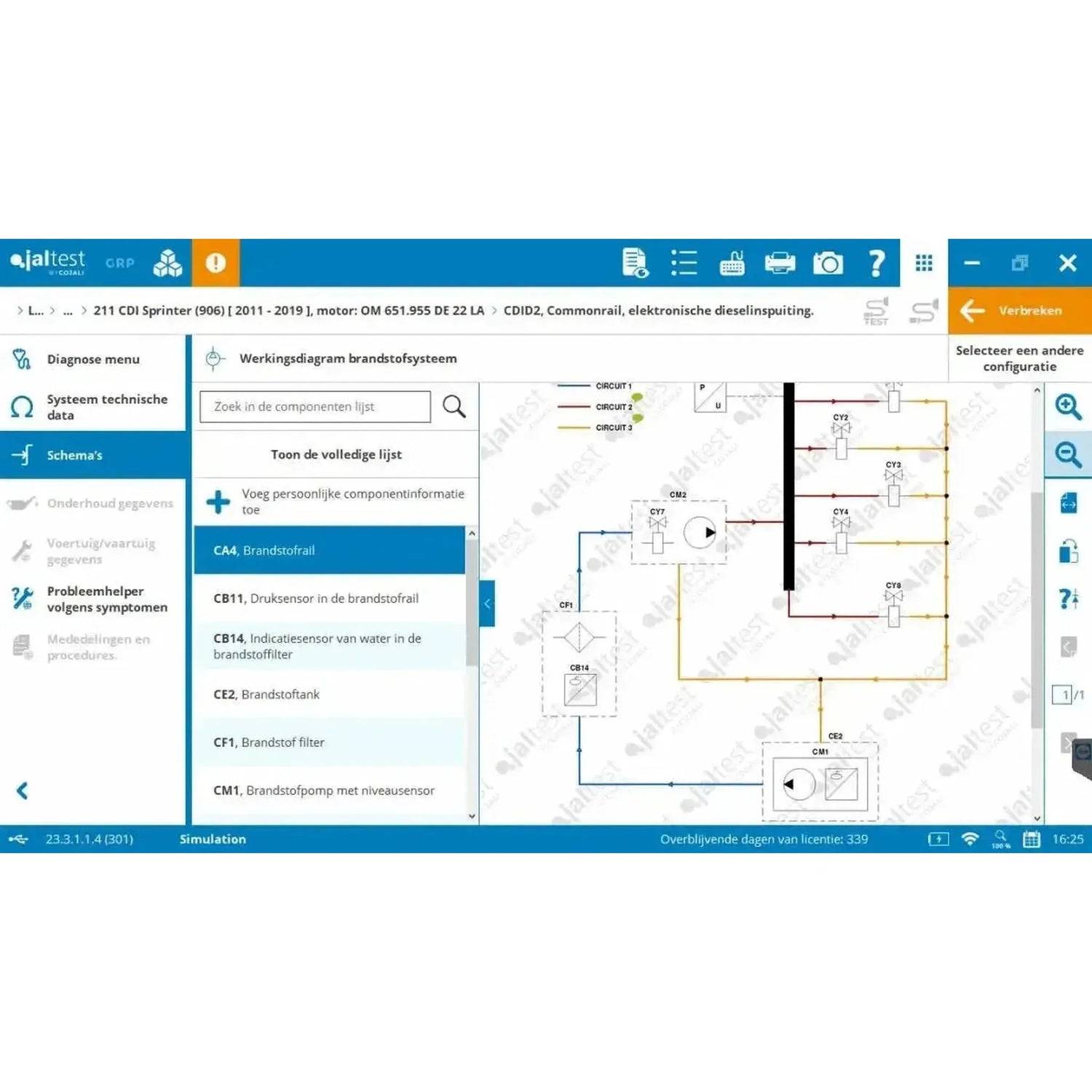

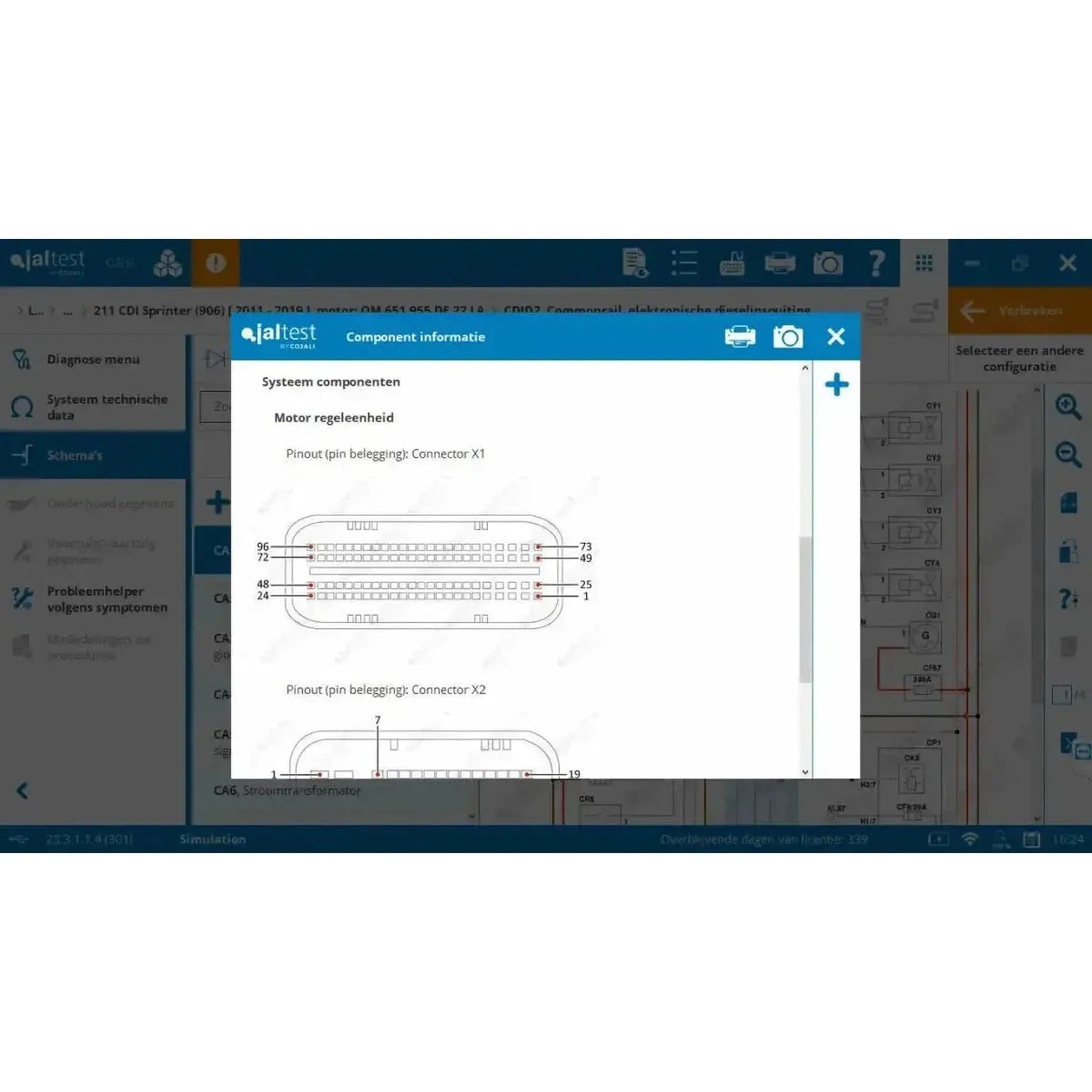

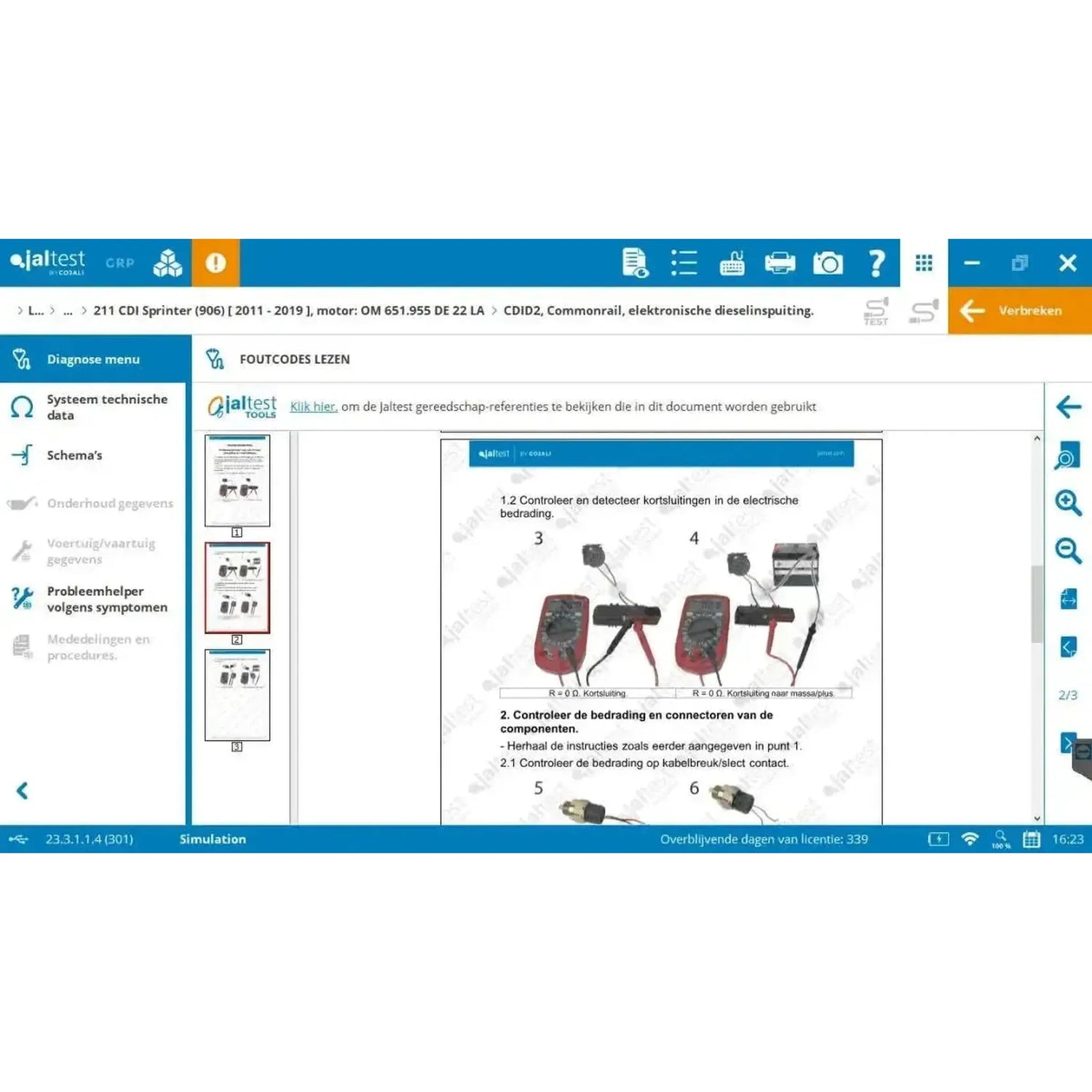

• INFO Plus per Modular (70605043): Gli schemi circuitali e i processi di riparazione guidati. Ne acquisti per il numero di licenze modulari che la sua apparecchiatura possiede.
• Porta di sicurezza FCA (70607001): Accesso alla porta di sicurezza dei marchi FCA, per un anno dalla registrazione. È necessaria una licenza Modular o CV valida.
• Porta di sicurezza Iveco (70607002 e 70607003): Per Iveco l'accesso è per azienda e per apparecchio, quindi sono necessari entrambi i riferimenti. Rimangono validi fino al 31 dicembre dell'anno in corso; il rinnovo avviene con 78500001 e 78500002 e deve essere richiesto tra il 1° novembre e il 15 dicembre. Se la richiesta è successiva, segue un'attivazione nuova, nuovamente per azienda e per apparecchio.
• Jaltest ADAS (29786): Il software per la calibrazione di telecamere, radar e sensori, con i relativi pannelli di calibrazione.
• Jaltest ATS: Un anno di accesso all'helpdesk tecnico in lingua inglese di Cojali. Continua automaticamente; è possibile disdire per scritto entro trenta giorni prima della data di scadenza.
• Modulo produttore (29469): Sceglie in base al produttore del sistema anziché al marchio del veicolo. Questo modulo non è disponibile singolarmente e richiede Modular Truck, Modular Bus o entrambi; non è possibile utilizzarlo solo con Modular LCV.

Contenuto della confezione

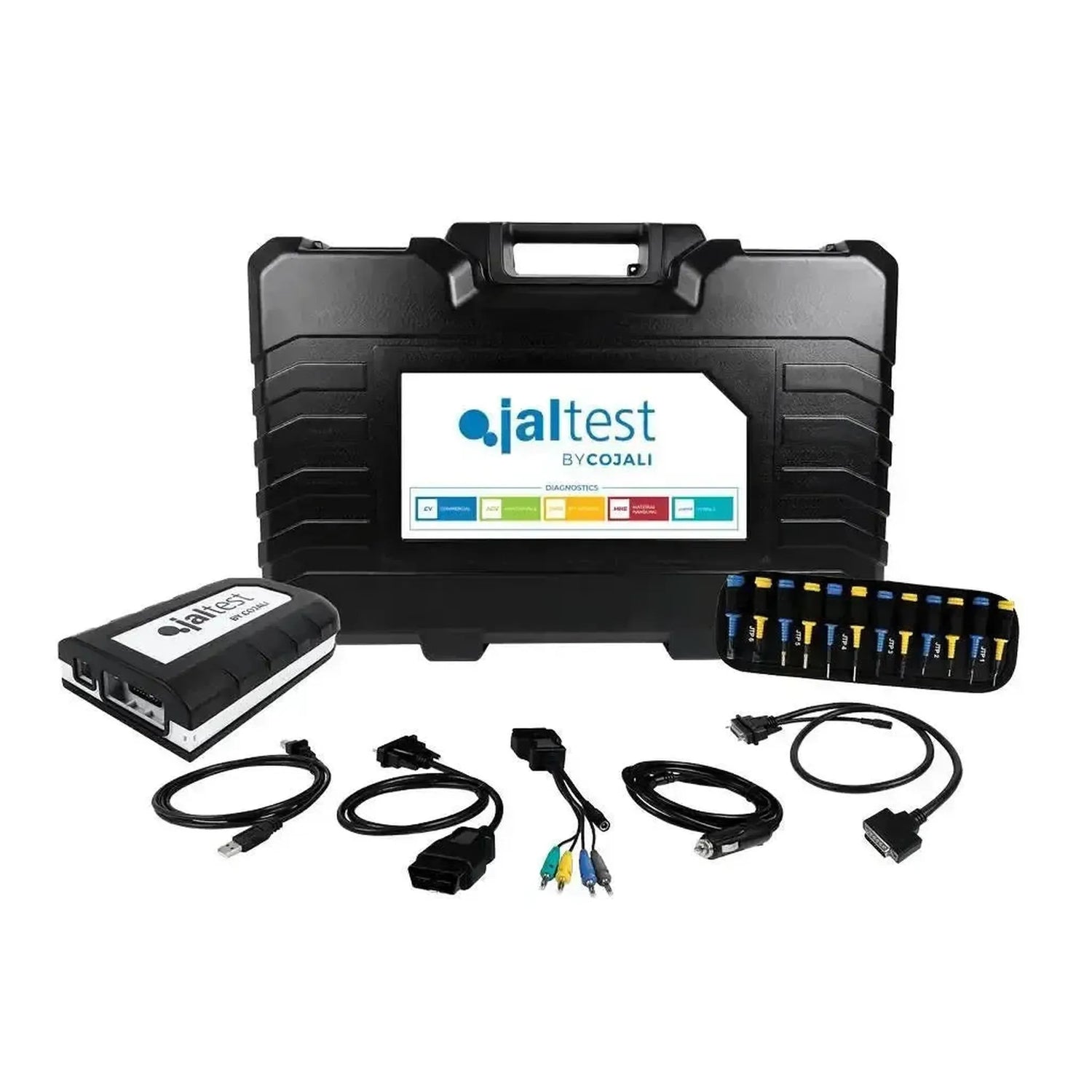

• 1x Interfaccia Jaltest Link V9 (70001015)
• 1x Kit Multiplo (70002001)
• 1x Jaltest (JDC213.9) | Cavo Adattatore Link V9 26 pin DB26 – 16 pin OBD2 | Interfaccia
• 1x Jaltest (JDC107.9B) | Cavo Adattatore Link V9 – USB-C | Interfaccia
• 1x Jaltest (JDC100) | Cavo Prolunga Link V9 26 pin DB26 (100 cm) | Interfaccia
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (293600) | LCV (Modulare) | Licenza software
