Jaltest LCV (Veicolo Commerciale Leggero) Strumento di diagnosi

Il Jaltest LCV (Light Commercial Vehicle) è una piattaforma di diagnosi professionale multi-marca, specificamente progettata per l'elettronica nei Furgoni moderni. Il sistema combina un robusto Jaltest Link VCI (Vehicle Communication Interface) wireless con il potente software di diagnosi Jaltest SOFT LCV. Insieme costituiscono una soluzione efficiente per diagnosi, manutenzione e riparazione.

L'approccio Jaltest è unico perché diagnosi, informazioni tecniche e guida alla riparazione sono integrate in un unico ambiente. Il tecnico è supportato dalla segnalazione del problema alla soluzione, con dati contestuali, schemi interattivi e controllo intuitivo, che si traduce in un'elevata efficienza in officina.

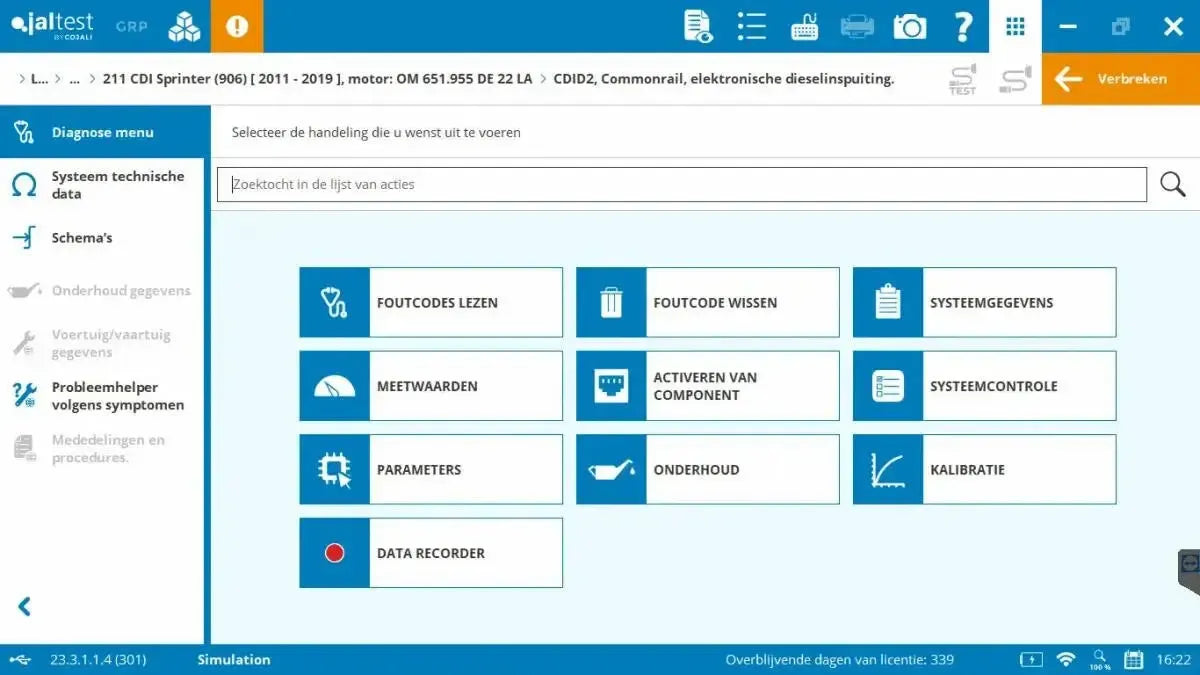

Funzioni di diagnosi:

Il Jaltest LCV offre ampie possibilità di diagnosi indipendenti dal marchio a livello OE per tutti i sistemi elettronici dei veicoli commerciali leggeri:

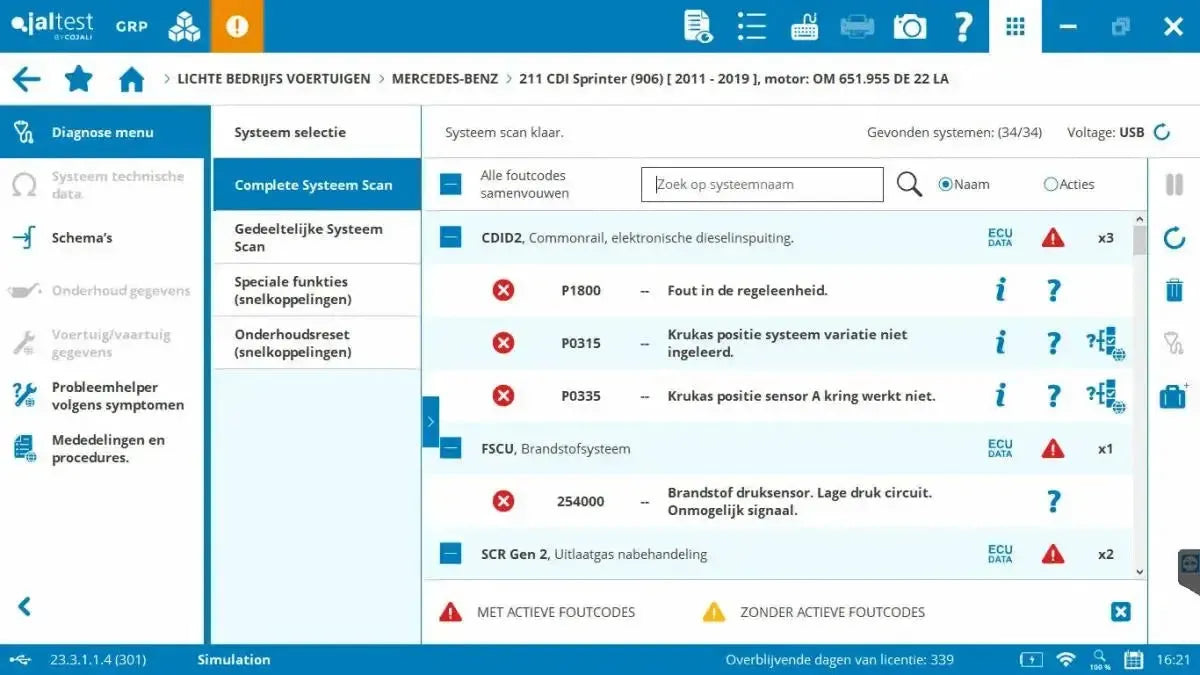

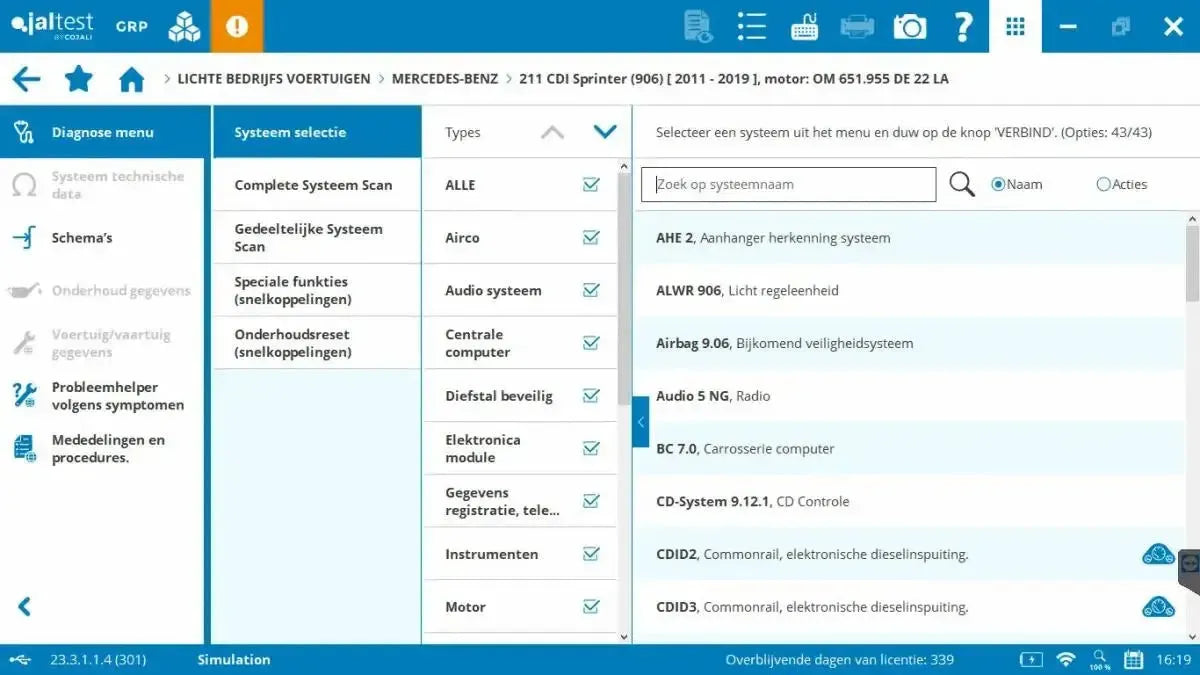

• Diagnosi completa del sistema: Esegue automaticamente una scansione di tutte le unità di controllo (ECU) presenti. I risultati sono presentati in modo chiaro in forma di elenco o come topologia grafica, inclusa la stato della comunicazione.

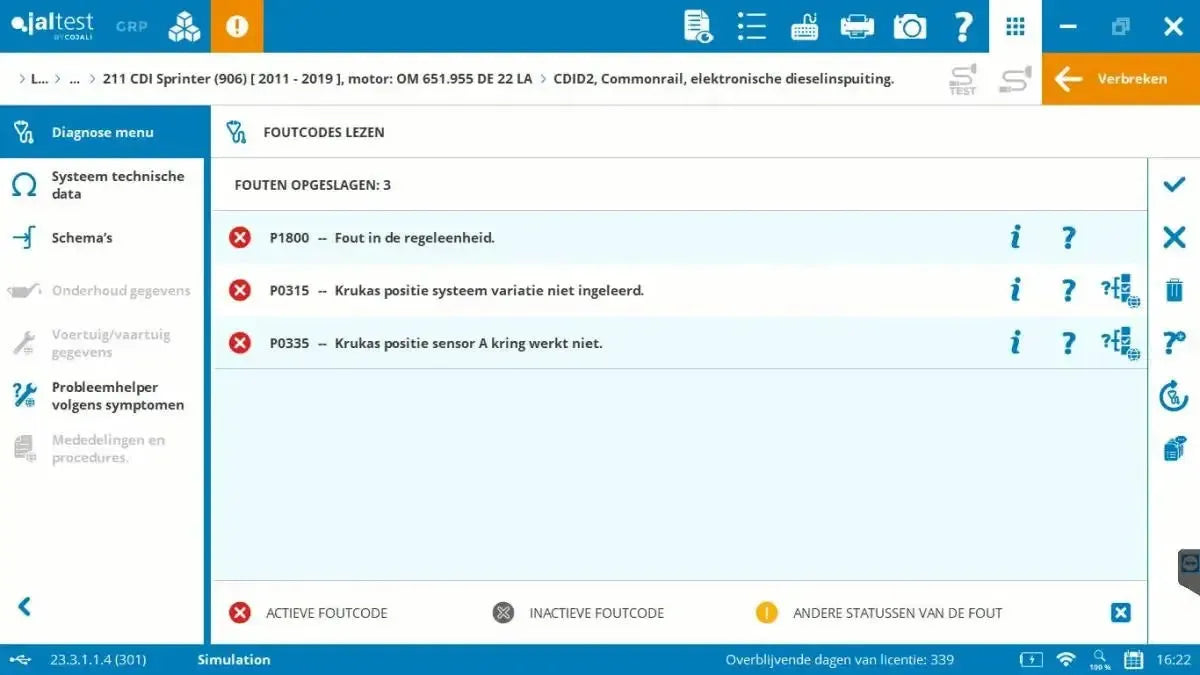

• Lettura e cancellazione codici errore: Mostra codici errore attivi, inattivi e permanenti inclusi numeri OEM e descrizioni chiare. I codici errore possono essere cancellati dopo la riparazione.
• Monitoraggio dati live: Registra valori sensore in tempo reale e parametri. I dati sono visualizzati numericamente e graficamente, con la possibilità di visualizzare e salvare fino a 8 misurazioni contemporaneamente.
• Test attuatori: Comanda direttamente componenti come iniettori, valvole EGR e relè, per controllarne il funzionamento in tempo reale.
• Informazioni ECU e sistema: Fornisce accesso a dati importanti dei moduli di controllo, come numero di parte, versione software e dati di prima installazione.

Funzioni di manutenzione, servizio e calibrazione:

Il Jaltest LCV offre una gamma molto ampia di procedure di servizio, manutenzione e calibrazione per veicoli commerciali leggeri. Queste funzioni sono progettate per risolvere guasti complessi, eseguire correttamente la manutenzione e reimpostare o apprendere nuovamente i componenti dopo la sostituzione. Spesso sono equivalenti o più estese rispetto alle capacità dei concessionari ufficiali.

Motore e post-trattamento gas di scarico:

• Reset intervallo olio e servizio: reimposta l'indicatore di manutenzione nel computer di bordo dopo il cambio dell'olio o del filtro.
• Servizio DPF: supporta la rigenerazione forzata, dinamica e statica e reimposta i valori di fuliggine e cenere dopo la pulizia o la sostituzione.
• Servizio sistema SCR/AdBlue: reimposta il sistema ed esegue test di perdita, misurazioni di pressione e test dei componenti su pompa, riscaldamento e iniettore.
• Codifica iniettore: scrive codici unici IMA-/C2i-/C3i nell'ECU per un'iniezione del carburante ottimale.
• Apprendimento corpo farfallato (ETC): reimpara la calibrazione di base per una corretta risposta del gas dopo la pulizia o la sostituzione.
• Apprendimento valvola EGR: ricalibrazione della valvola di ricircolo dei gas di scarico per un corretto funzionamento.
• Apprendimento sensore albero motore: reimpara la posizione dell'albero motore dopo la sostituzione del sensore o della ECU.

Trasmissione e trasmissione finale:

• Adattamento trasmissione: azzera i valori di apprendimento adattivo dei cambi automatici o robotizzati dopo la manutenzione.
• Apprendimento frizione: impara il punto di innesto della frizione e controlla i valori di usura.

Sistemi frenanti e di sicurezza:

• Servizio EPB: apre/chiude le pinze dei freni in modo sicuro per la manutenzione e calibra il sistema dopo il montaggio.
• Sfiato ABS: attiva la pompa ABS per rimuovere le bolle d'aria dopo la sostituzione dei componenti dei freni.
• Reset TPMS: reimposta gli ID dei sensori e azzera le spie di avvertimento dopo la sostituzione degli pneumatici o dei sensori.

Telaio, sospensioni e sterzo:

• Calibrazione SAS: calibrazione del sensore angolo sterzo dopo allineamento o sostituzione di componenti dello sterzo.
• Calibrazione sospensioni pneumatiche: regola nuovamente l'altezza di guida e i sensori di altezza per un corretto funzionamento delle sospensioni.

Funzioni generali di sistema e reset:

• Registrazione batteria (BMS): registra una nuova batteria con specifiche corrette nel sistema di gestione del veicolo.
• Reset AFS: regola nuovamente i fari adattivi o automatici dopo sostituzione o regolazione.
• Inizializzazione tetto apribile: esegue nuovamente le impostazioni di base del tetto scorrevole/sollevabile dopo interruzione o sostituzione.
• Servizio aria condizionata: esecuzione di test e reset all'interno del sistema HVAC.
• Disattivazione modalità trasporto: disattiva la modalità trasporto alla consegna di nuovi veicoli.

Diagnosi avanzata & informazioni tecniche:

Uno dei maggiori vantaggi di Jaltest LCV è l'integrazione diretta di informazioni tecniche dettagliate nel software di diagnosi. Ciò consente al tecnico di passare senza sforzo tra analisi degli errori, conoscenza del sistema e istruzioni di riparazione all'interno di un unico ambiente di lavoro.

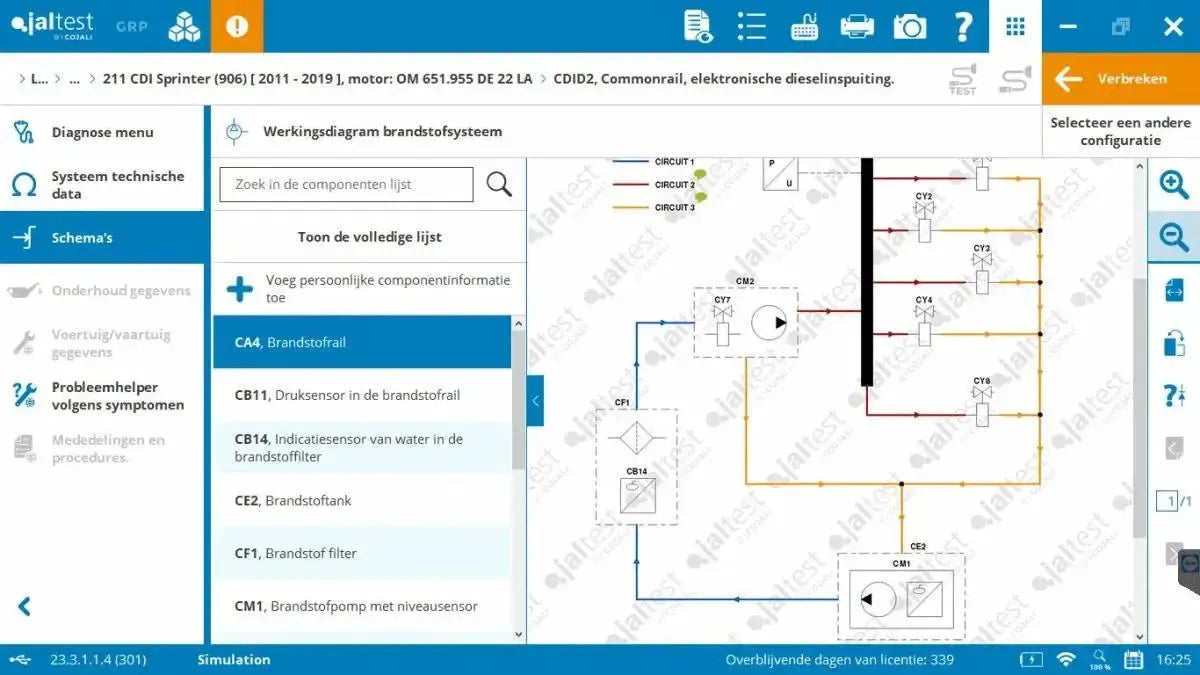

• Schemi elettrici interattivi: Schemi elettrici completamente cliccabili con componenti, fusibili, masse e cablaggi. Include informazioni su pin-out, procedure di test, valori di misura e descrizioni delle posizioni.
• Dati tecnici del veicolo: Accesso a dati completi del veicolo come coppie di serraggio, capacità dei fluidi, valori di regolazione e caratteristiche dei componenti.

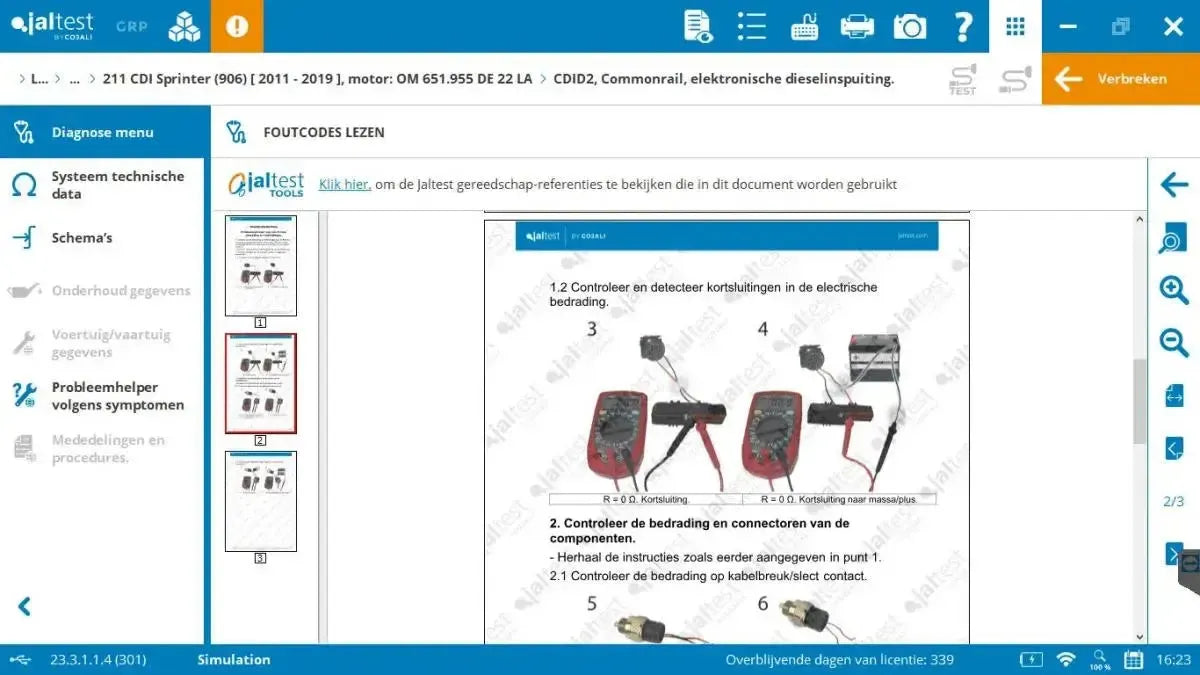

• Guide di riparazione per codice di errore: Per ogni codice di errore viene mostrata una guida passo-passo, inclusi controlli del cablaggio, test dei componenti e soluzioni mirate.
• Diagnosi basata sui sintomi: Anche senza codici di errore, la diagnosi può essere avviata sulla base di un reclamo del cliente (ad es. “non si avvia”, “si blocca durante l'accelerazione”), utilizzando una logica di test guidata.
• Bollettini tecnici: Accesso diretto a bollettini di fabbrica, informazioni sui richiami e raccomandazioni specifiche per marca.
• Dati di manutenzione: Fornisce una panoramica del programma di manutenzione per modello di veicolo, inclusi compiti, intervalli e parti necessarie.

Moduli software specializzati:

La piattaforma Jaltest è modulare e può essere ampliata con potenti moduli software e hardware specializzati. Queste estensioni aumentano notevolmente la efficienza e funzionalità della piattaforma di diagnosi.

• Jaltest GRP (Garage Resource Planning): Un sistema integrato di gestione officina e CRM con funzioni per gestione clienti, gestione veicoli, pianificazione ordini di lavoro, preventivi, fatturazione e collegamento automatico dei rapporti di diagnosi agli ordini di lavoro.
• Jaltest Info Online: Un database tecnico digitale con accesso a manuali di riparazione, schemi elettrici, spiegazioni dei codici di errore, bollettini tecnici e dati specifici del veicolo. Tutto è integrato direttamente nell'ambiente di diagnosi.
• Sistema di calibrazione ADAS: Jaltest offre un sistema ADAS opzionale con pannelli di calibrazione fisici, progettati per la regolazione precisa di telecamere, radar e sensori su moderni furgoni.

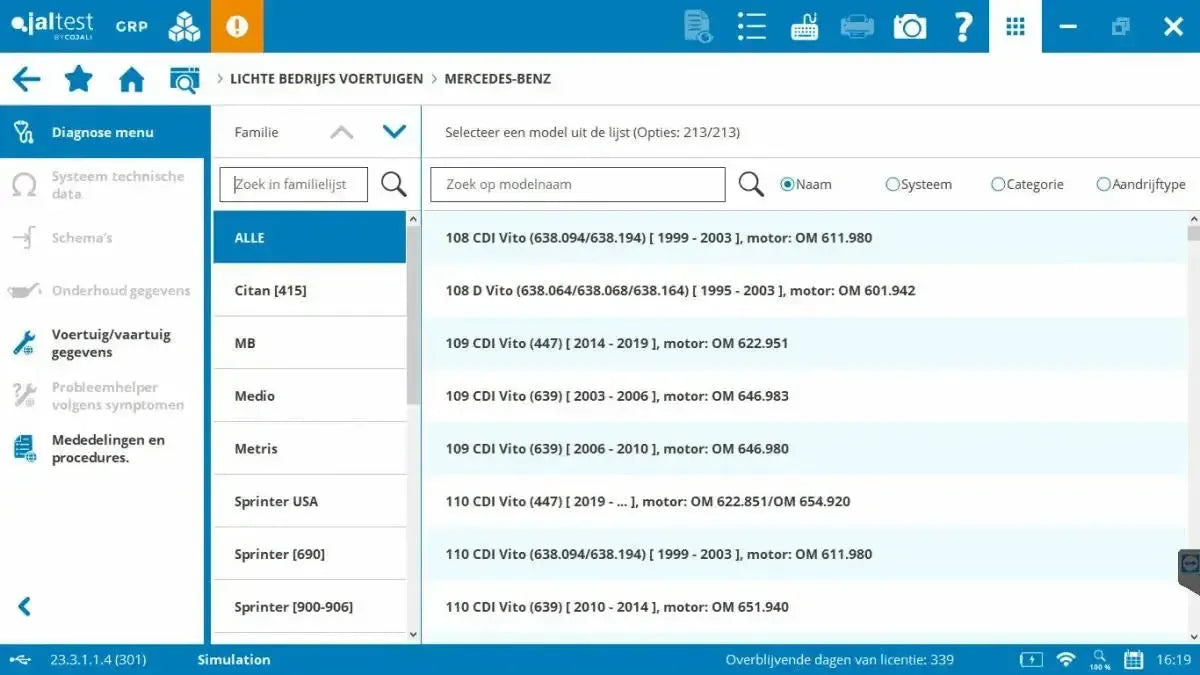

Marchi di veicoli supportati:

• Furgone`s: Agrale, Ashok Leyland, Citroën, Dacia, DFSK, Dodge, Fiat, Force Motors, Ford, Foton, Freightliner, GAZ, GMC/Chevrolet, Great Wall, Hino USA, Holden, Hyundai, International, Isuzu, Isuzu USA, Iveco, Kia, LDV/Maxus, Mahindra, MAN, Mazda, Mercedes-Benz, Mitsubishi, Mitsubishi Fuso USA, Multicar, Nissan, Opel, Peugeot, Piaggio, Renault, Santana, Tata, Toyota, UD Trucks, Vauxhall, Volkswagen

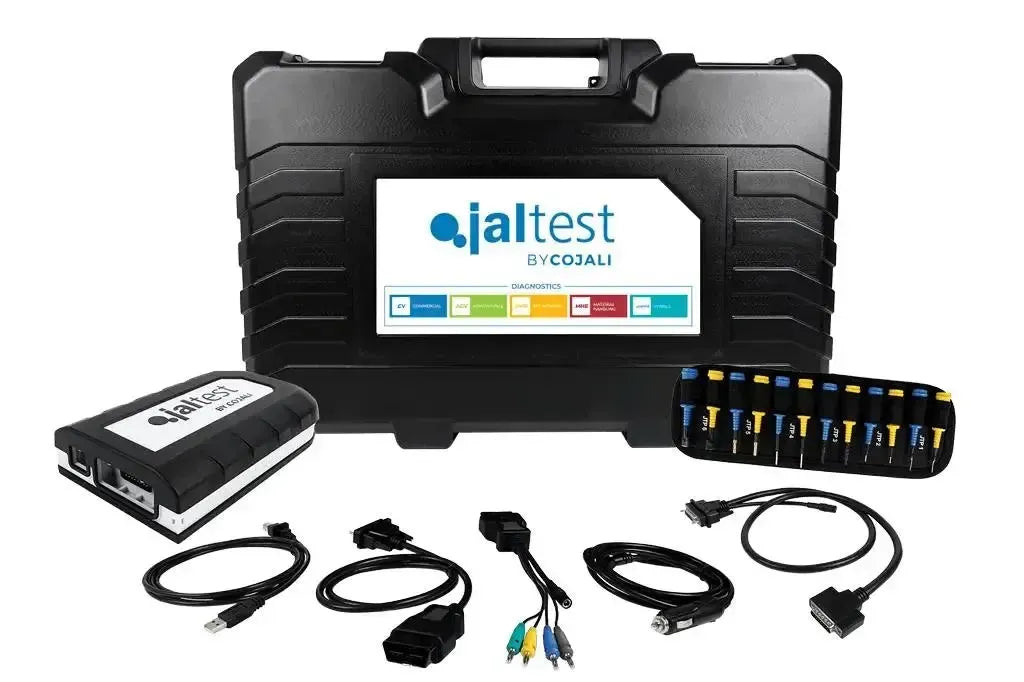

Contenuto della confezione:

• Interfaccia Jaltest Link V9
• Adattatore Jaltest 15 Pin DB15 - 16 Pin OBD2
• Cavo prolunga Jaltest 26 Pin DB26
• Jaltest USB-A - USB-B
• Kit multipin Jaltest
• Valigetta porta attrezzi Jaltest (Compatta)
• Cavo adattatore accendisigari Jaltest

Informazioni sulla licenza:

Jaltest LCV funziona con una licenza software annuale. Questa licenza è necessaria per l'uso del software di diagnosi e offre accesso completo a tutte le funzionalità della piattaforma.

• Tre grandi aggiornamenti software all'anno: Ogni aggiornamento include una migliore copertura veicoli, nuove funzionalità e dati tecnici aggiornati.
• Accesso al supporto tecnico: Include assistenza per attivazioni, problemi software, analisi degli errori e domande sull'uso.

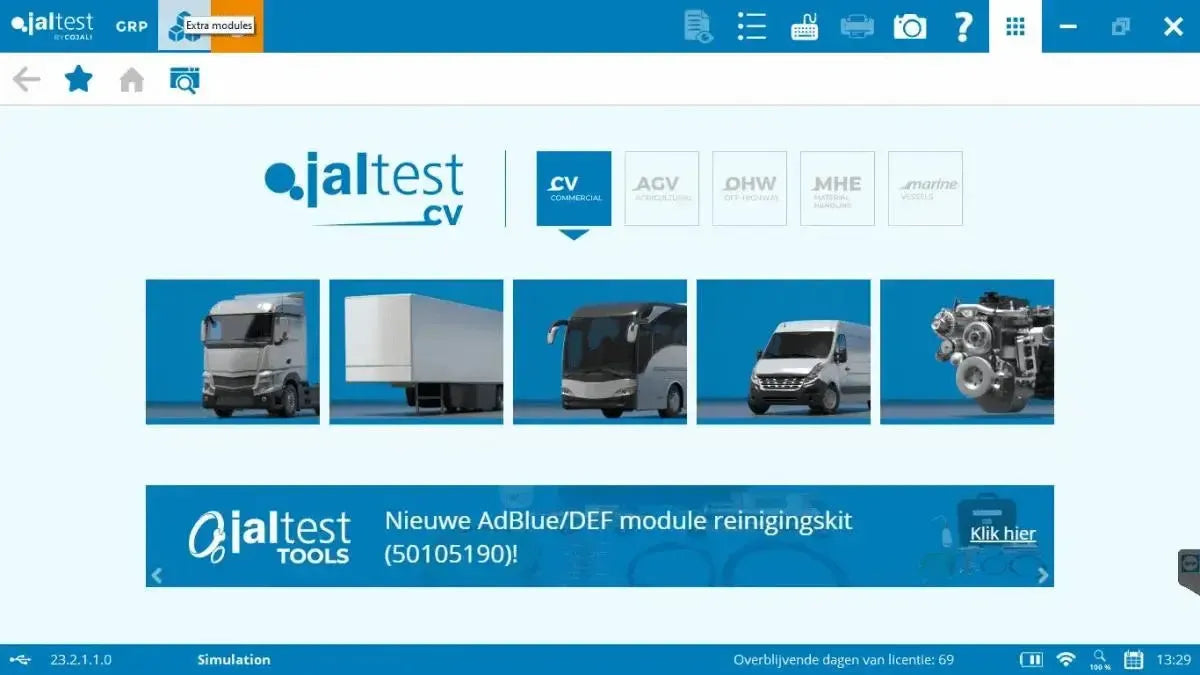

Struttura modulare:

Il software di diagnosi Jaltest è progettato per un utilizzo flessibile. Oltre alla copertura per furgoni leggeri (LCV), possono essere attivate licenze aggiuntive per:

• Veicoli commerciali (CV)
• Veicoli agricoli (AGV)
• Macchine Off-Highway (OHW)
• Applicazioni marittime (Marine)
• Material Handling Equipment (MHE)
