Contenuto della confezione

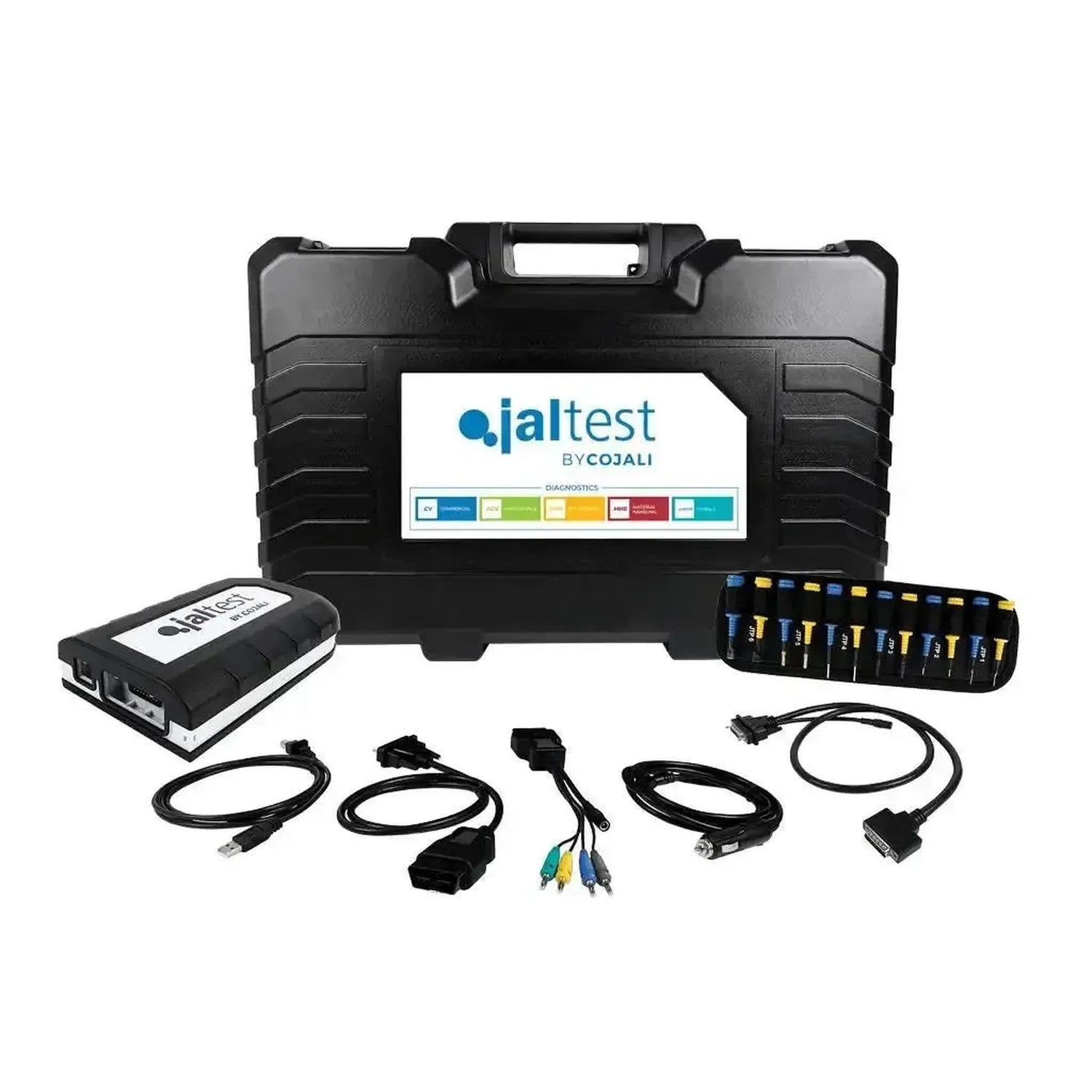

La valigia contiene l'hardware per stabilire la connessione e il diritto software che abilita il modulo Trailer. L'hardware è identico al kit singolo 70001052; la differenza tra gli strumenti diagnostici risiede nel modulo software, non nella valigia. Di seguito sono indicati i singoli componenti, la loro funzione e il numero di riferimento corrispondente.

Hardware

• Jaltest Link V9 (70001015): L'interfaccia diagnostica che Lei collega alla porta diagnostica del rimorchio, con connettore DB26 a 26 pin verso il cavo e USB-C verso il computer.

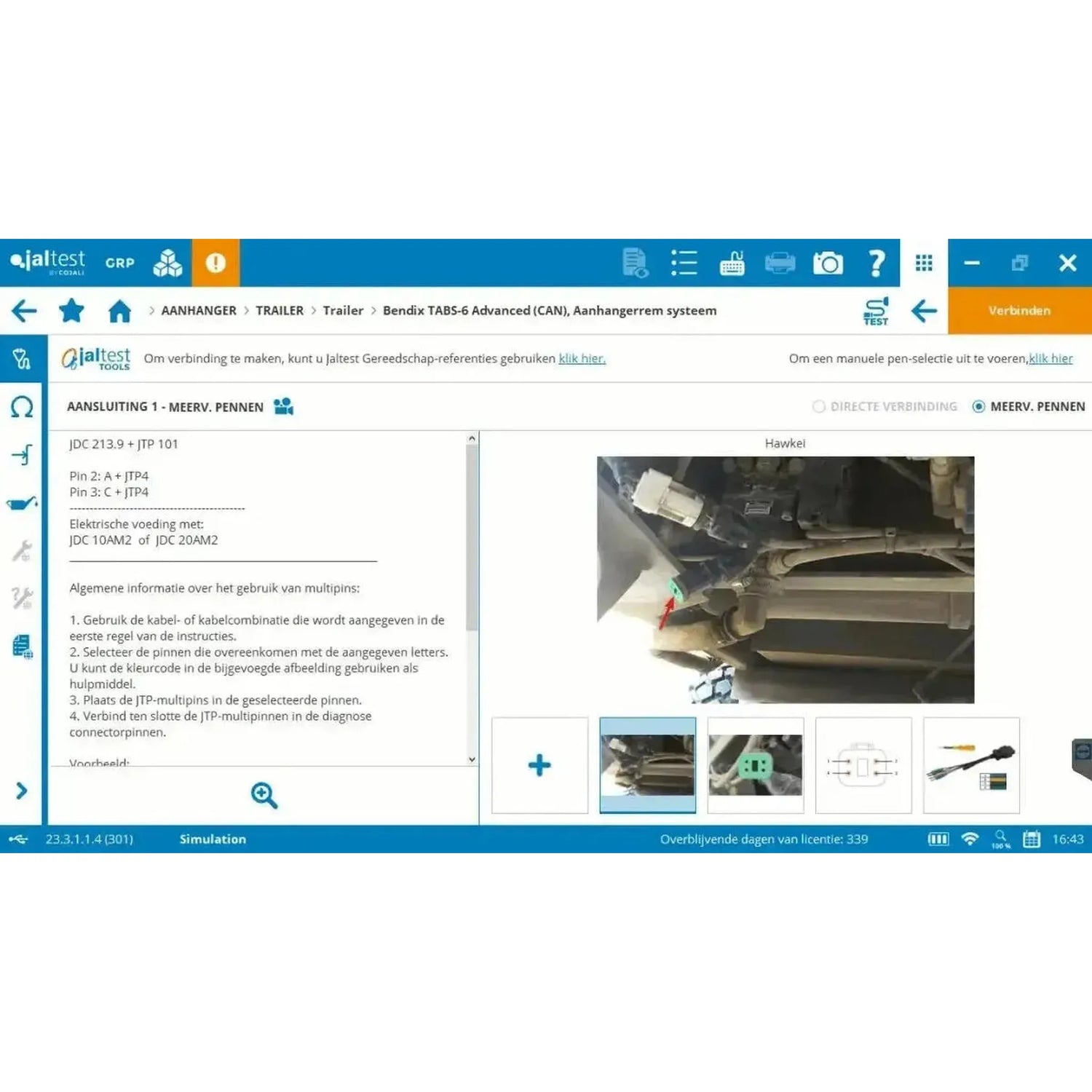

• Kit Multipin (70002001): Venti connettori multipli JTP01 fino a JTP10, ciascuno in due colori, il cavo di collegamento JTP101 e due cavi di alimentazione — JDC10AM2 con pinze di batteria e JDC20AM2 per l'accendisigari. Con questi Lei si collega direttamente a un connettore per cui non esiste un cavo diagnostico dedicato.
• Cavo OBD a 16 pin (JDC213.9): Il cavo standard per la porta diagnostica ordinaria.
• Cavo USB-C (JDC107.9B): La connessione tra l'interfaccia e il Suo computer portatile.
• Cavo di prolunga da 100 cm (JDC100): Con connettore DB26 a 26 pin, il connettore largo sull'interfaccia stessa. Utile quando la porta diagnostica si trova sulla parte anteriore del rimorchio e Lei desidera misurare accanto ad essa.
• Valigia (70003015): L'esecuzione compatta, 505 x 381 x 146 mm.

Software

• Software (293500): L'acquisto unico che abilita il modulo Modular Trailer. Con Modular il primo anno di utilizzo è incluso, quindi non è necessaria una licenza software separata.
• Jaltest GRP: Il software gestionale di Cojali per clienti, veicoli e rapporti, disponibile nelle versioni Basic, Synchro ed Enterprise; queste versioni sono gratuitamente attivabili.

Un computer portatile e i cavi per rimorchi non sono inclusi. Veda Cavi e computer in seguito su questa pagina.

Per quali rimorchi e sistemi

Per un rimorchio, Jaltest guarda al sistema montato, non al costruttore. Se Lei cerca il nome sul lato del semirimorchio, di solito non lo troverà: La copertura procede tramite il produttore dell'impianto frenante, della sospensione pneumatica o dell'unità di raffreddamento. La divisione per continente di seguito riguarda il Paese di origine del marchio, non il proprietario attuale.

Produttori di sistemi nella copertura

Nomi noti nella copertura di Jaltest Modular Trailer: Bendix, Cojali, Haldex, Knorr-Bremse e Wabco per gli impianti frenanti, e Carrier e Thermo King per le unità di raffreddamento.

Tutti i dieci produttori di sistemi, suddivisi per continente:

Europeo include il Regno Unito, la Turchia e la Russia. Sotto Altro sono elencati i nomi di cui non è stato possibile determinare l'origine. Un nome nell'elenco significa che è presente copertura, non che ogni generazione di ogni sistema sia completamente supportata.

I sistemi sul rimorchio

• Sistemi frenanti a controllo elettronico (EBS e TEBS): La regolazione dei freni con i modulatori, i sensori di pressione e i captatori di velocità ruota, inclusi Knorr-Bremse EBS 5 e i sistemi TEBS per rimorchi.
• Regolazioni ABS: Haldex Modal e Haldex Modular, Knorr-Bremse KB4-TA, Cojali E-ABS e la regolazione frenante Bendix per rimorchi su CAN.
• Sospensione pneumatica (ECAS): La sospensione pneumatica a controllo elettronico con i sensori di altezza, i blocchi valvole e la misurazione del carico assale.
• Controllo della pressione degli pneumatici (TPMS): Il monitoraggio della pressione dei pneumatici, ad esempio presso Haldex e Bendix.
• Monitoraggio dell'usura: I sensori di usura sui ceppi frenanti e la procedura di ripristino dopo la sostituzione.
• Unità di raffreddamento: Le centraline di controllo di Thermo King e Carrier sul rimorchio refrigerato.
• Telematica: I sistemi telematici che Jaltest gestisce all'interno di Modular Trailer.

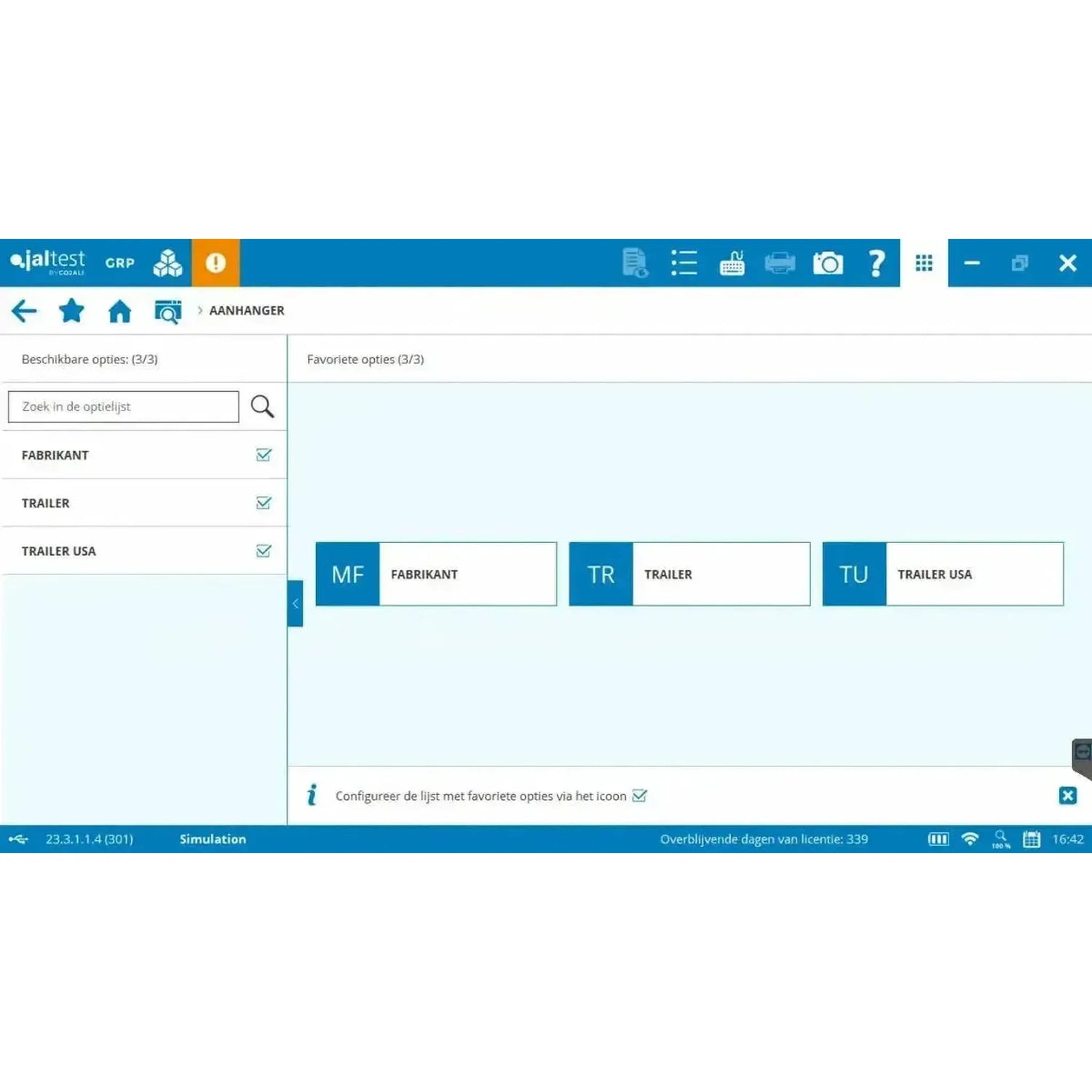

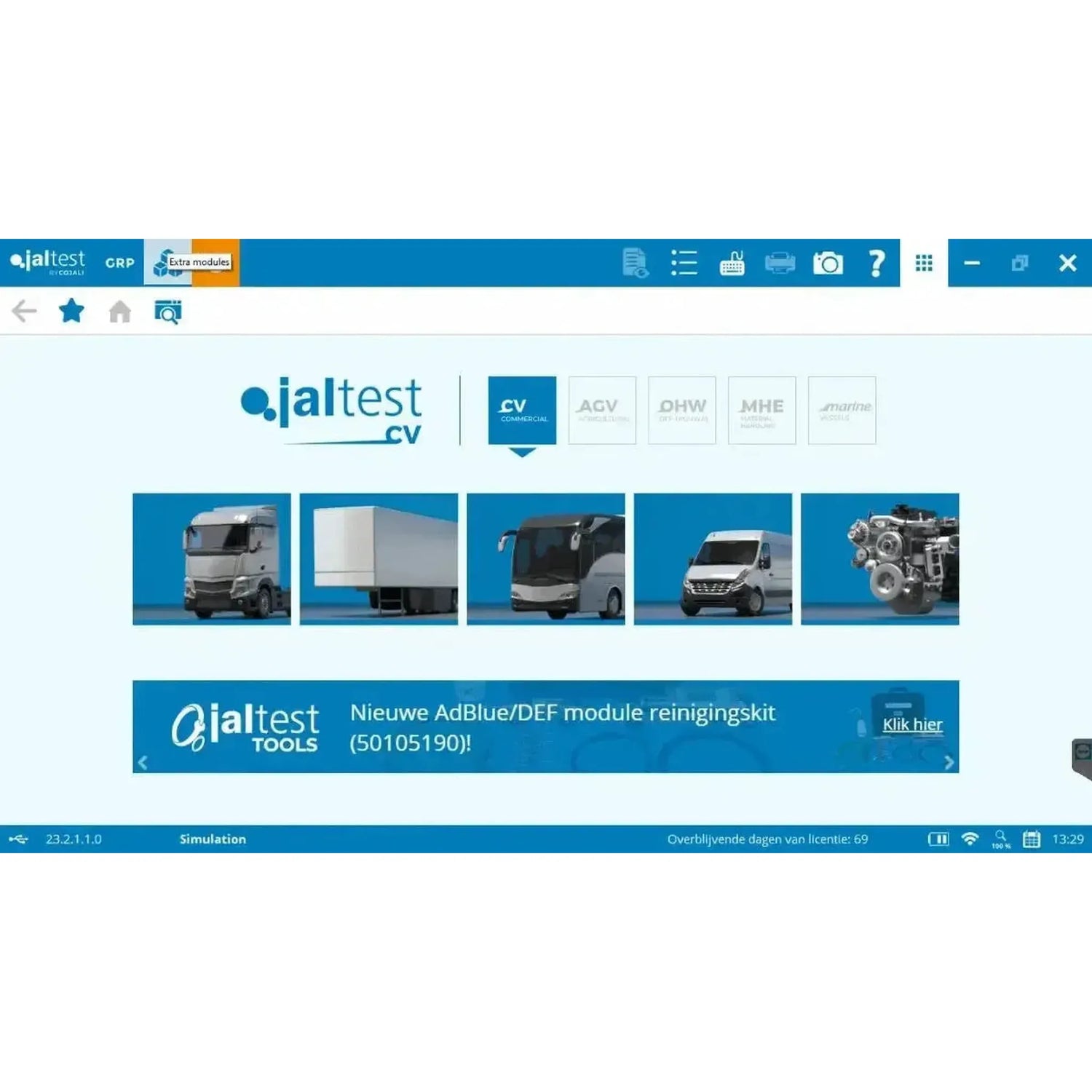

Ricerca per sistema anziché per rimorchio

Lo stesso sistema frenante è installato su decine di semirimorchi di diversi costruttori. Per questo motivo è possibile accedervi tramite il sistema: prima il produttore, poi la generazione, e solo successivamente l'unità di controllo.

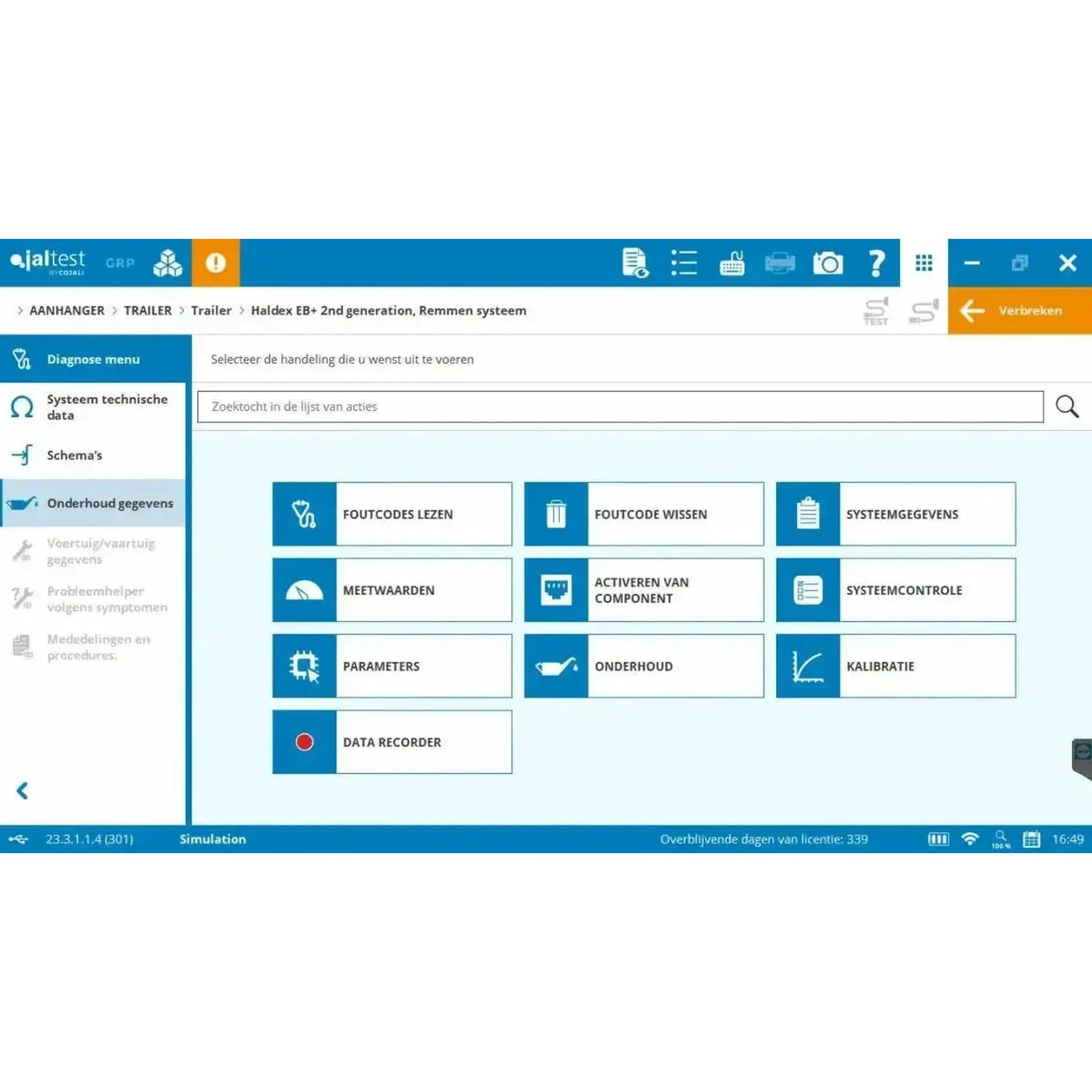

Cosa è possibile fare

Con il modulo Rimorchio, è possibile leggere le unità di controllo del rimorchio, monitorare i valori misurati e controllare i componenti. Inoltre, è possibile eseguire i lavori che richiedono software: la sostituzione di un modulatore, la regolazione del calcolo della frenata e la taratura dei sensori.

Diagnosi

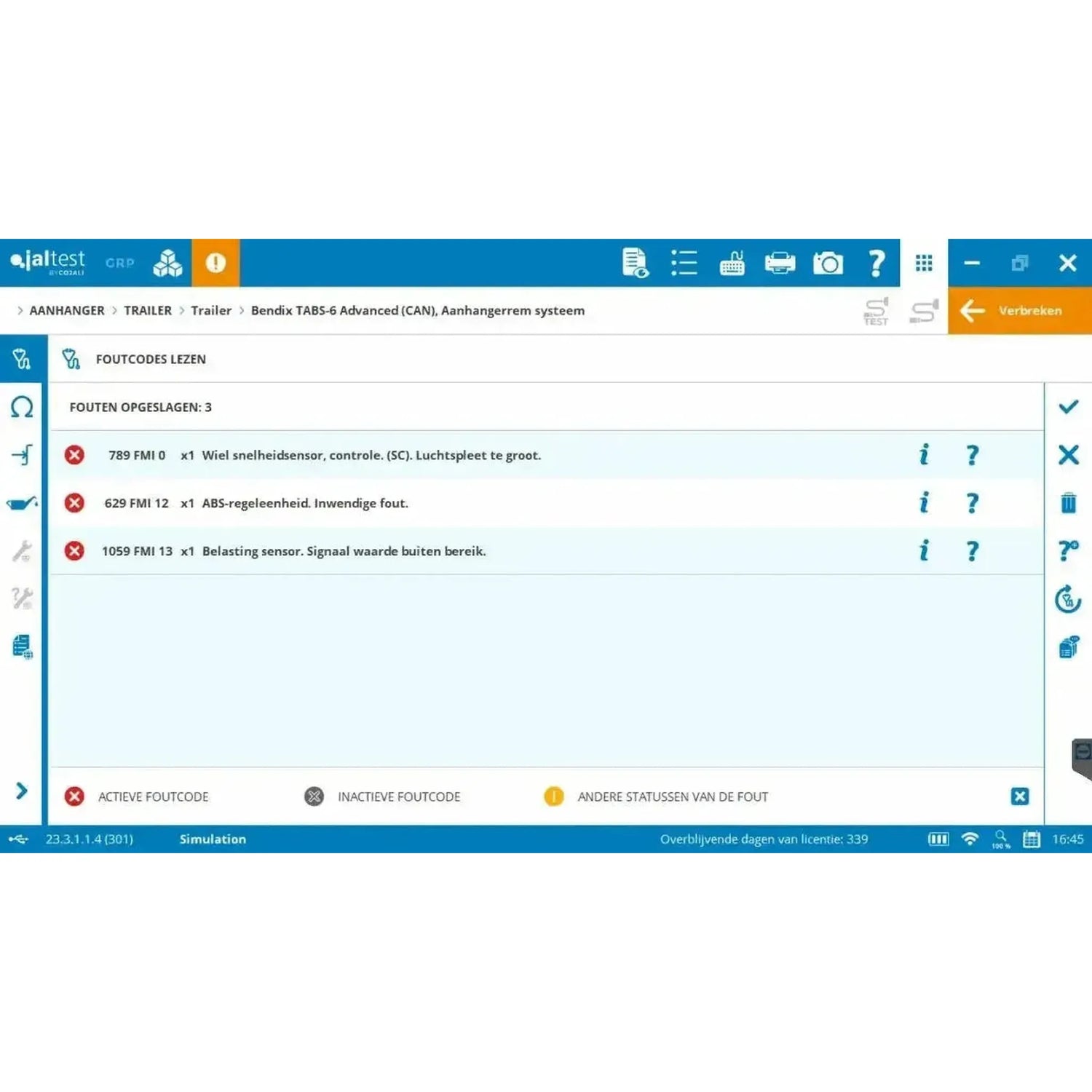

• Lettura e cancellazione dei codici di errore: La memoria errori della regolazione frenante e delle altre unità, con informazioni sui codici.
• Valori misurati: I valori dei sensori collegati visualizzati sullo schermo, in cifre e in grafico.
• Controllo dei componenti: Azionamento mirato dei componenti del sistema frenante e di sospensione pneumatica per verificarne il funzionamento.

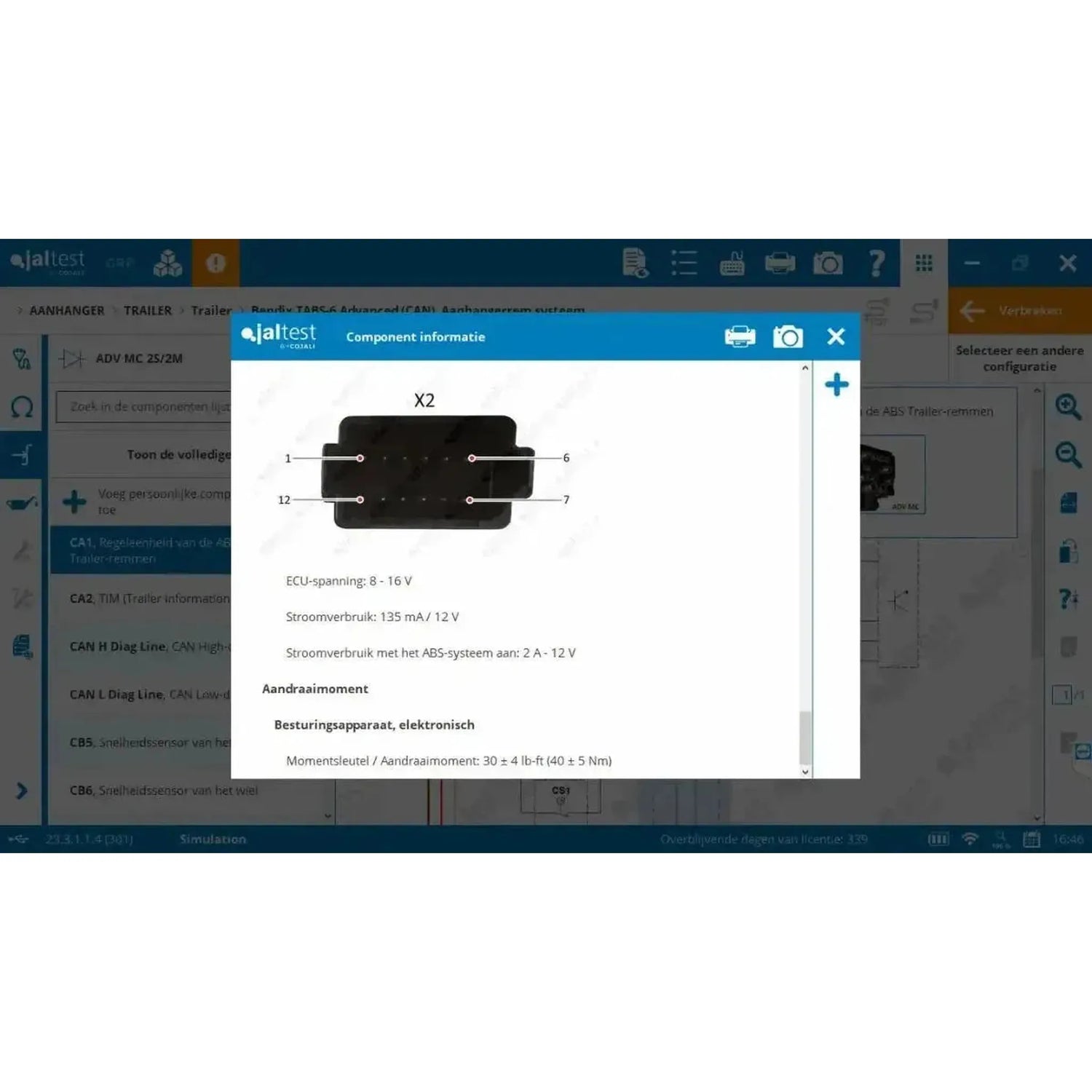

• Dati ECU: Numero di parte, numero di serie e versione del software dell'unità di controllo.
• Parametri e tarature: Configurazione delle unità di controllo e regolazione dei sistemi.

Manutenzione e taratura

• Sostituzione del modulatore: Una procedura guidata che acquisisce i parametri dell'unità precedente e li trasferisce nella nuova.
• Regolazione dei parametri di frenata: Dimensione del pneumatico e circonferenza dello pneumatico, distribuzione del carico assale e baricentro, e il calcolo della frenata che ne consegue.
• Taratura dell'altezza di marcia: Registrazione dell'altezza di marcia normale e dell'altezza di sollevamento e abbassamento della sospensione pneumatica.
• Taratura dei sensori: I sensori di altezza dopo la sostituzione del sensore, del blocco valvole o dell'unità di controllo, e i sensori di carico assale per una corretta misurazione del peso.
• Ripristino dei sensori di usura: Dopo la sostituzione dei ceppi frenanti.
• Contatore manutenzione: Ripristino dell'intervallo di servizio dopo la revisione, ove supportato dall'unità di controllo.

Cavi e computer

La valigia contiene il cavo OBD a 16 pin per il collegamento standard. Un rimorchio spesso non lo possiede: molte regolazioni frenanti conducono la loro linea diagnostica sull'unità stessa o su un connettore dedicato, e per questo è necessario un cavo separato. Il software stesso funziona su un PC Windows.

• Kit cavi rimorchio (70002024): Il cavo JDC103A per Wabco e Knorr-Bremse, il JDC108A per Haldex EB+/TRS e TPMS, e il JDC110A per trailer-CAN secondo ISO 7638-1.
• Haldex: JDC101A per l'ABS Modal e JDC102A per l'ABS Modular, oltre al JDC108A del kit cavi.
• Knorr-Bremse: JDC111A per KB4-TA-ABS e JDC220A per EBS 5, che si inserisce in linea tra l'unità di controllo e l'impianto elettrico.
• Bendix e Cojali: JDC123A per la regolazione frenante Bendix per rimorchi su CAN, JDC122A per il controllo della pressione dei pneumatici Bendix e JDC117A per Cojali E-ABS.
• Trailer-CAN: JDC110A secondo ISO 7638-1 a 24 volt e JDC110B secondo ISO 7638-2 a 12 volt.
• Computer: Il software funziona su Windows. Cojali fornisce il Jaltest Rugged PC e il pad A140 Rugged; entrambi sono disponibili singolarmente nel nostro negozio online.

Il cavo necessario è determinato dall'unità di controllo sul rimorchio e non dal nome del costruttore. Verificare direttamente sul rimorchio quale sistema è installato prima di ordinare: controllare la targhetta di identificazione del modulatore e contare il numero di poli del connettore.

Licenza e rinnovo

Con Modular Lei acquista l'attivazione software e il primo anno di utilizzo in un'unica soluzione. Dal secondo anno in poi, il rinnovo avviene con la licenza di aggiornamento (29051500), ogni volta per altri dodici mesi. Finché la licenza è valida, riceverà tutti gli aggiornamenti software per i sistemi di rimorchi.

• Durata: Dodici mesi a partire dall'attivazione, inclusi nell'attivazione software.
• Rinnovo: Annuale, con la licenza di aggiornamento (29051500).
• Installazioni: Massimo cinque computer. L'hardware Jaltest è sempre necessario per eseguire il software.
• Registrazione: Al momento dell'attivazione, dopo ogni nuovo aggiornamento software e successivamente ogni sei mesi.
• Acquisto successivo di moduli: Un modulo acquistato successivamente viene allineato alla Sua licenza in corso; Lei paga in proporzione.
• Mancato rinnovo: Il modulo verrà bloccato finché non acquisisce la licenza di aggiornamento.

Estensioni opzionali

Oltre al modulo Trailer, ci sono estensioni che Lei ordina separatamente. Non sono necessarie per eseguire la diagnostica, ma ampliano il materiale di riferimento, il supporto o gli strumenti. Di seguito è riportato ciò che è necessario per rimorchi e semirimorchi.

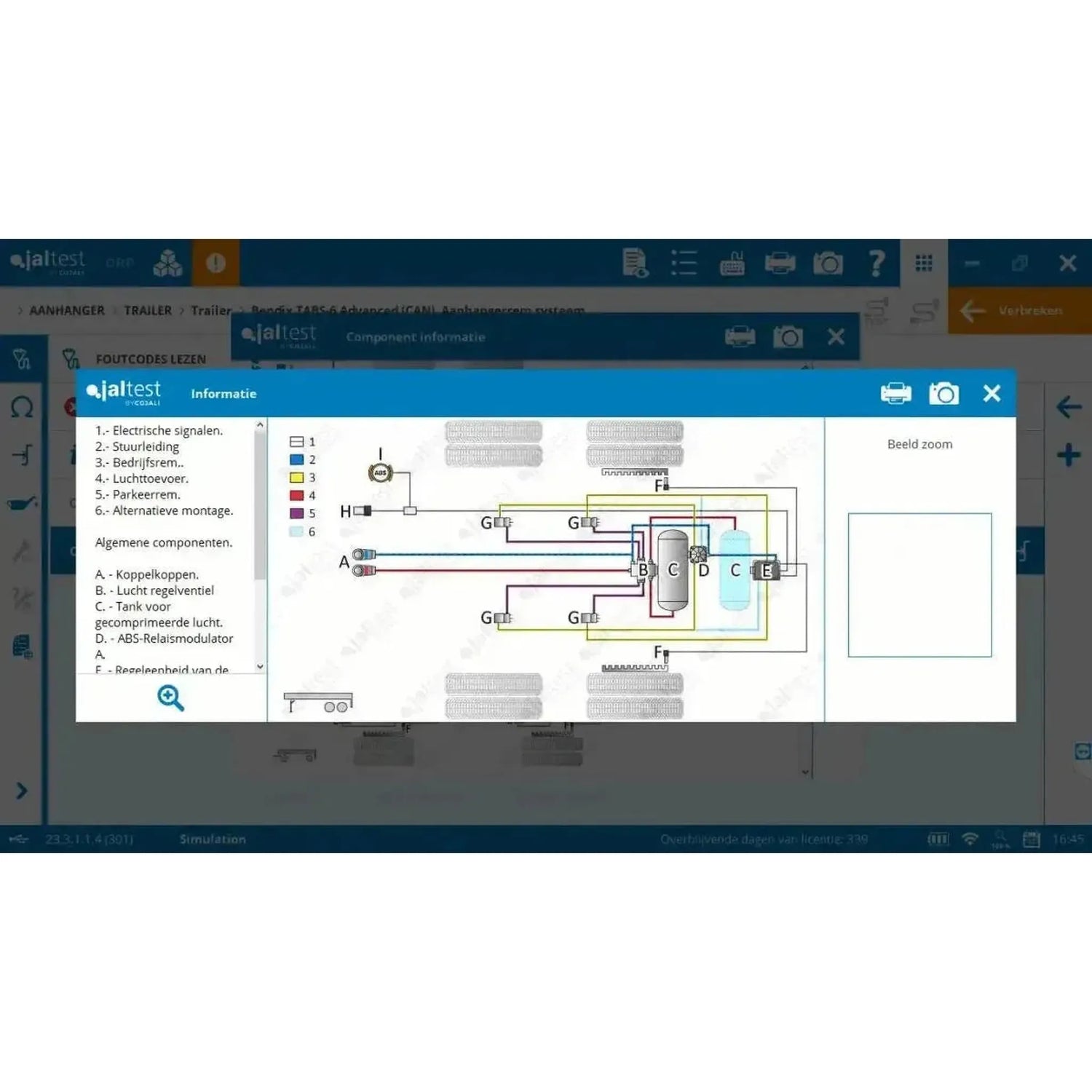

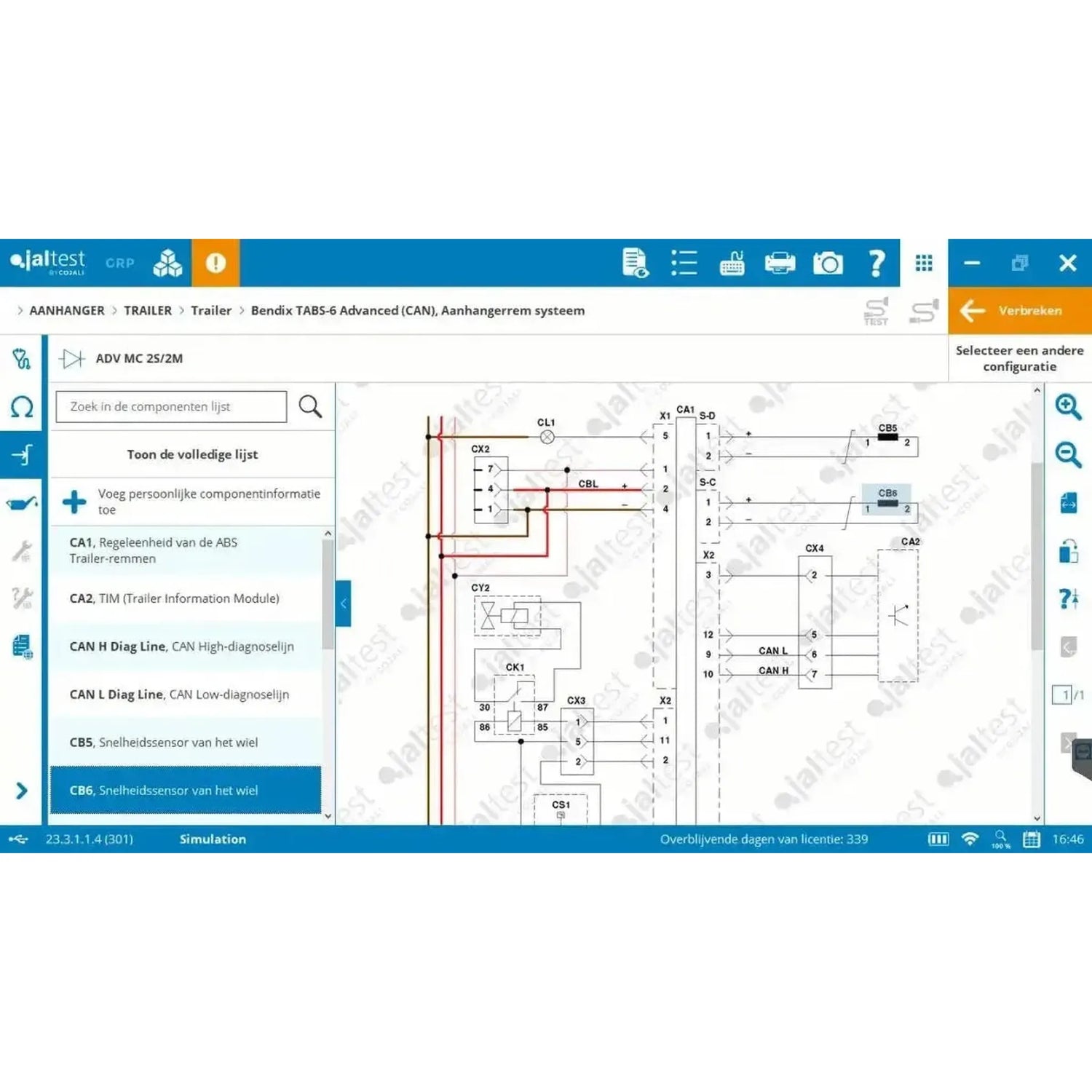

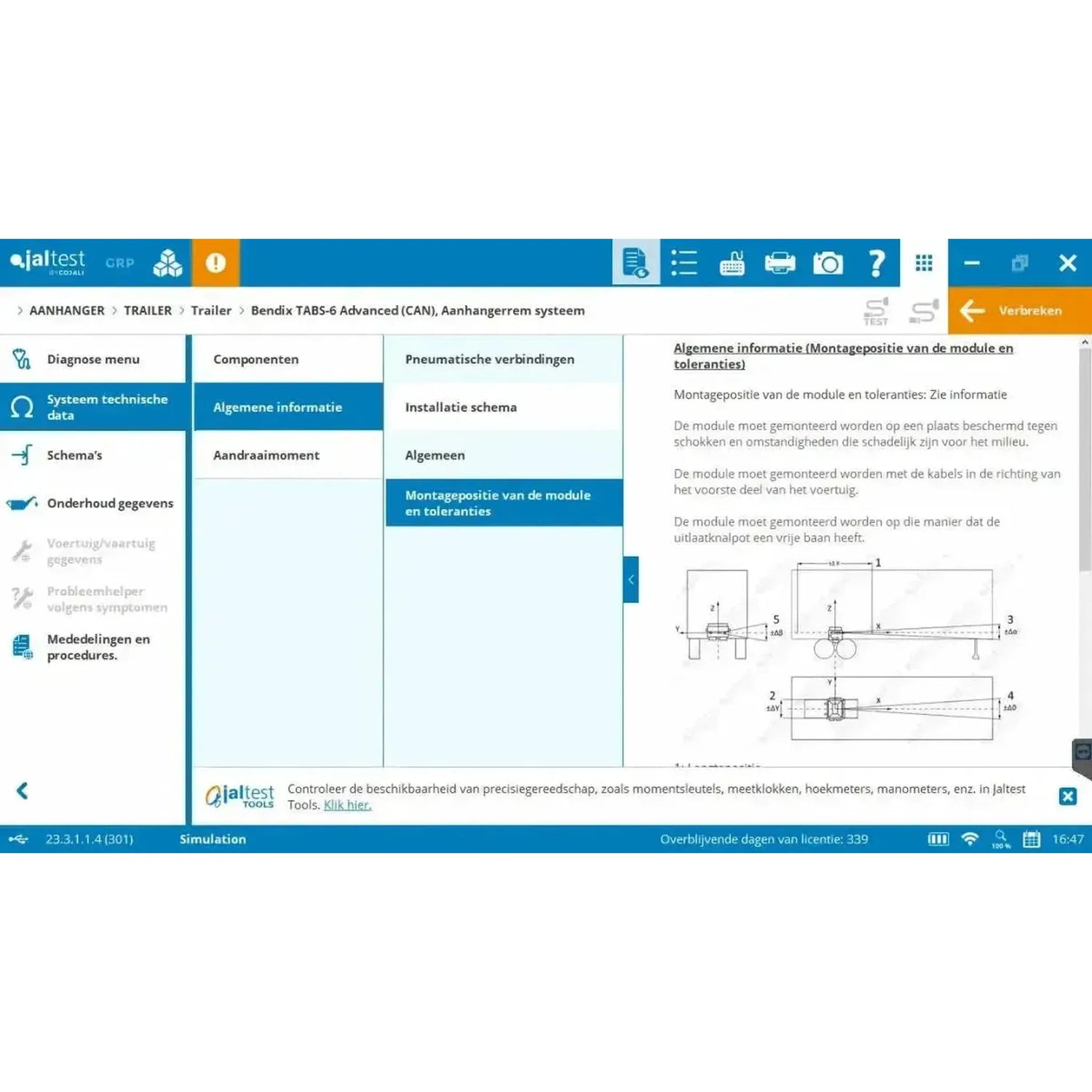

• INFO Plus per Modular (70605043): Gli schemi elettrici e i processi di riparazione guidati. Acquistine una copia per ogni licenza modulare che possiede.
• Knorr-Bremse Diagnostics Add-on (71502007): Il software Knorr-Bremse originale, con la documentazione tecnica autentica, integrato in Jaltest. Richiede una licenza modulare valida o una licenza CV. Il rinnovo avviene con 71602007; il modulo viene bloccato quando il rinnovo o la licenza modulare scade.
• Knorr-Bremse Trailer Diagnostics (79301002): La versione autonoma, limitata ai sistemi di rimorchi. Richiede un kit hardware Jaltest e una modifica del prodotto verso l'Add-on per essere combinato con Jaltest.
• Jaltest ETM (70001007): Il tester esterno con cui Lei può controllare singolarmente i modulatori EBS e ABS, i sensori di velocità ruota e i sensori di usura. Funziona solo con una licenza CV o modulare valida, non viene fornito come prodotto singolo e non è compatibile con i dispositivi portatili.
• Jaltest PTE (50004001): Un alimentatore portatile per il rimorchio, in modo che Lei possa effettuare misurazioni senza il trattore davanti.
• Jaltest SST (50004002) e WST (50004011): Tester separati per i sensori di velocità ruota e per i sensori di usura.
• Jaltest TPMS (50004016): L'attrezzatura per il controllo della pressione pneumatici.
• Jaltest ATS: Un anno di accesso all'helpdesk tecnico di Cojali in lingua inglese. Si rinnova automaticamente; la disdetta può essere effettuata per iscritto entro trenta giorni dalla scadenza.
• Modulo Produttore (29469): Scelta in base al produttore del sistema anziché al marchio del veicolo. Questo modulo non è disponibile singolarmente e richiede Modular Truck, Modular Bus o entrambi; con solo Modular Trailer non è possibile.

Contenuto della confezione

• 1x Interfaccia Jaltest Link V9 (70001015)
• 1x Kit Multipin (70002001)
• 1x Jaltest (JDC213.9) | Cavo adattatore Link V9 DB26 26 pin – OBD2 16 pin | Interfaccia
• 1x Jaltest (JDC107.9B) | Cavo adattatore Link V9 – USB-C | Interfaccia
• 1x Jaltest (JDC100) | Cavo di prolunga Link V9 DB26 26 pin (100 cm) | Interfaccia
• 1x Jaltest (70003015) | Hardcase Compatto
• 1x Jaltest (293500) | Trailer (Modulare) | Licenza software
