Jaltest Rimorchio Strumento di diagnosi

Il Jaltest Trailer-module è una piattaforma di diagnosi multi-marca e multi-sistema all'avanguardia, specificamente sviluppata per l'elettronica complessa di Rimorchio. Il sistema è progettato per la diagnosi completa di componenti come il sistema frenante elettronico (EBS), il sistema di sospensione pneumatica elettronica (ECAS) e altre unità di controllo standard presenti sui rimorchi moderni. La soluzione consiste nel robusto Jaltest Link VCI wireless in combinazione con il potente software di diagnosi Jaltest SOFT.

Ciò che distingue Jaltest è l'integrazione di diagnosi, informazioni tecniche e guida alla riparazione in un'unica piattaforma. Il tecnico è supportato attivamente in ogni fase del processo di officina – dall'analisi di un guasto EBS alla calibrazione post-riparazione – tutto all'interno di un'unica interfaccia intuitiva e facile da usare. Jaltest Trailer è quindi il partner di diagnosi ideale per ogni officina specializzata nella manutenzione di Rimorchio.

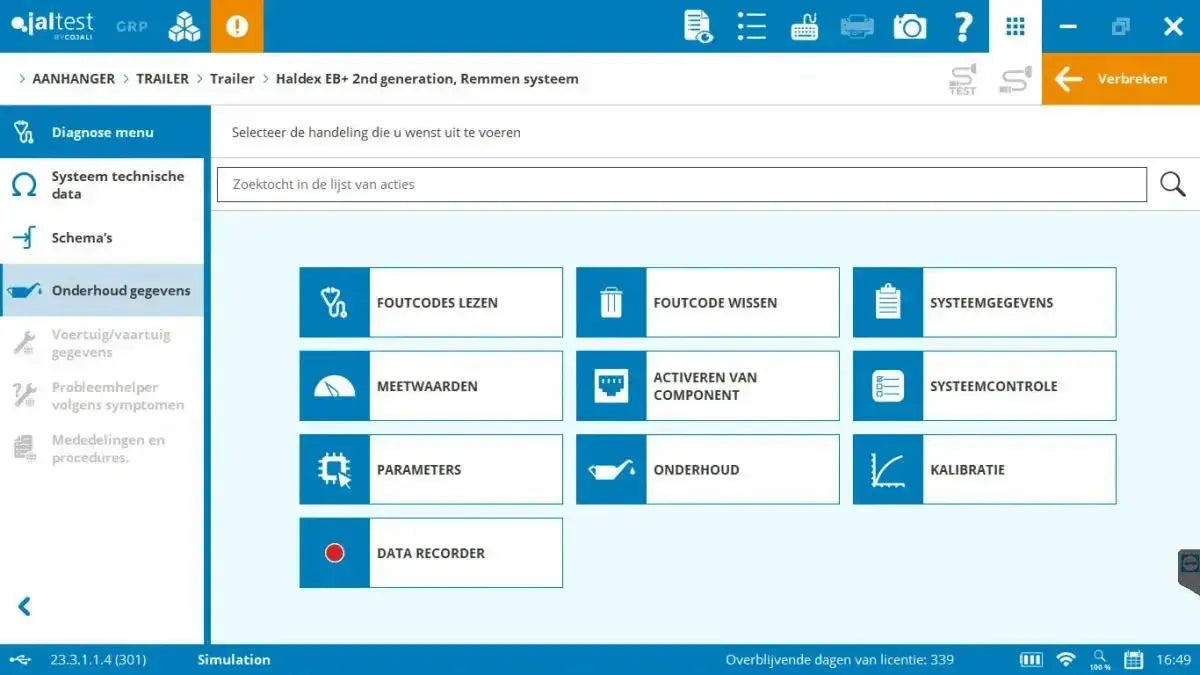

Funzioni di diagnosi:

Il Jaltest Trailer-module offre una diagnosi completa, indipendente dal marchio, a livello OE per tutti i sistemi elettronici presenti su rimorchi e semirimorchi moderni. L'attenzione è rivolta ai sistemi di sicurezza come EBS e ECAS, ma anche ad altre unità di controllo.

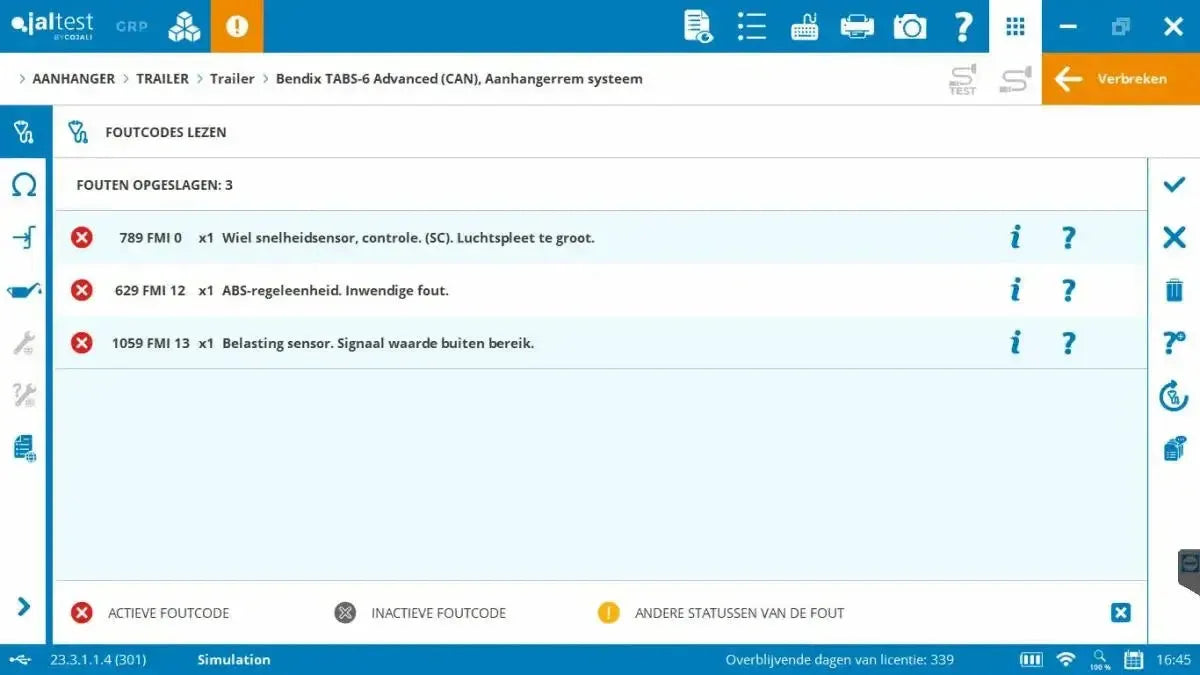

• Lettura e cancellazione codici errore: Rileva codici errore attivi, inattivi e permanenti all'interno di sistemi come EBS e sospensione pneumatica (ECAS). I codici errore possono essere cancellati immediatamente dopo la riparazione eseguita.
• Monitoraggio dati in tempo reale: Mostra in tempo reale valori dei sensori e parametri di sistema, inclusi pressione della campana ad aria, pressione frenante per ruota, indicatori di usura e velocità delle ruote. Gli utenti possono creare liste personalizzate con parametri visualizzati in forma numerica o grafica.
• Test attuatori: Consente il comando diretto di componenti come modulatori EBS, distributori di forza frenante e elettrovalvole, per il controllo funzionale in tempo reale.
• Informazioni sul sistema e ECU: Fornisce accesso ai dati identificativi dei moduli di controllo del Rimorchio, inclusi numero di parte, numero di serie e versione software della EBS-ECU

Funzioni di manutenzione, assistenza e calibrazione:

La modulo Jaltest Trailer offre un'ampia e approfondita gamma di procedure di manutenzione, assistenza e calibrazione per Rimorchi e semirimorchi. Queste funzioni sono equivalenti – e in molti casi più estese – rispetto alle capacità dell'attrezzatura originale del concessionario. Consentono ai tecnici di eseguire in modo autonomo e secondo le specifiche OEM processi completi di riparazione dalla diagnosi al controllo finale.

Servizio sistema frenante elettronico (EBS/ABS):

Il cuore della diagnosi del Rimorchio. Supporto completo per i sistemi di Wabco, Knorr-Bremse e Haldex:

• Programmazione e sostituzione del modulatore EBS: Procedura guidata per la sostituzione del modulatore. Il software copia tutti i parametri dall'unità vecchia e li scrive su quella nuova.
• Impostazione parametri EBS: Regolazione dei parametri cruciali del veicolo come:
  • Dimensione e circonferenza pneumatici
  • Distribuzione del carico assale e centro di gravità
  • Calcolo freni basato su valori inseriti
  • Attivazione/disattivazione di funzioni come Roll Stability Support (RSS)
• Controlli sistema freni: Esecuzione di test guidati, tra cui:
  • Controllo automatico attuatore freno per ruota
  • Test pressione cilindro freno

• Reset usura pastiglie freno: Calibrazione dei sensori di usura dopo la sostituzione delle pastiglie freno.

Servizio di sospensione pneumatica elettronica (ECAS):

• Calibrazione dell'altezza di guida: Impostazione e calibrazione di:
  • Altezza di guida normale
  • Altezza di sollevamento e di discesa
• Calibrazione dei sensori di altezza: Regolazione precisa dopo la sostituzione del sensore, del blocco valvole o della ECU.
• Calibrazione del carico assale: Calibrazione dei sensori del carico assale per una corretta misurazione e visualizzazione del peso.

Funzioni generali di manutenzione:

• Reset intervallo di manutenzione: Se supportato dalla ECU, l'intervallo di servizio può essere resettato dopo l'esecuzione di una manutenzione.
• Controllo della tensione di sistema: Controllo in tempo reale della tensione di alimentazione della ECU EBS, cruciale per un funzionamento stabile e l'analisi degli errori.

Diagnosi avanzata & informazioni tecniche:

La potenza del Jaltest Trailer-module non risiede solo nel rilevamento degli errori, ma nell'integrazione diretta di informazioni tecniche specializzate all'interno dello strumento di diagnosi. Ciò rende la piattaforma un partner tecnico completo per la manutenzione e la riparazione del Rimorchio.

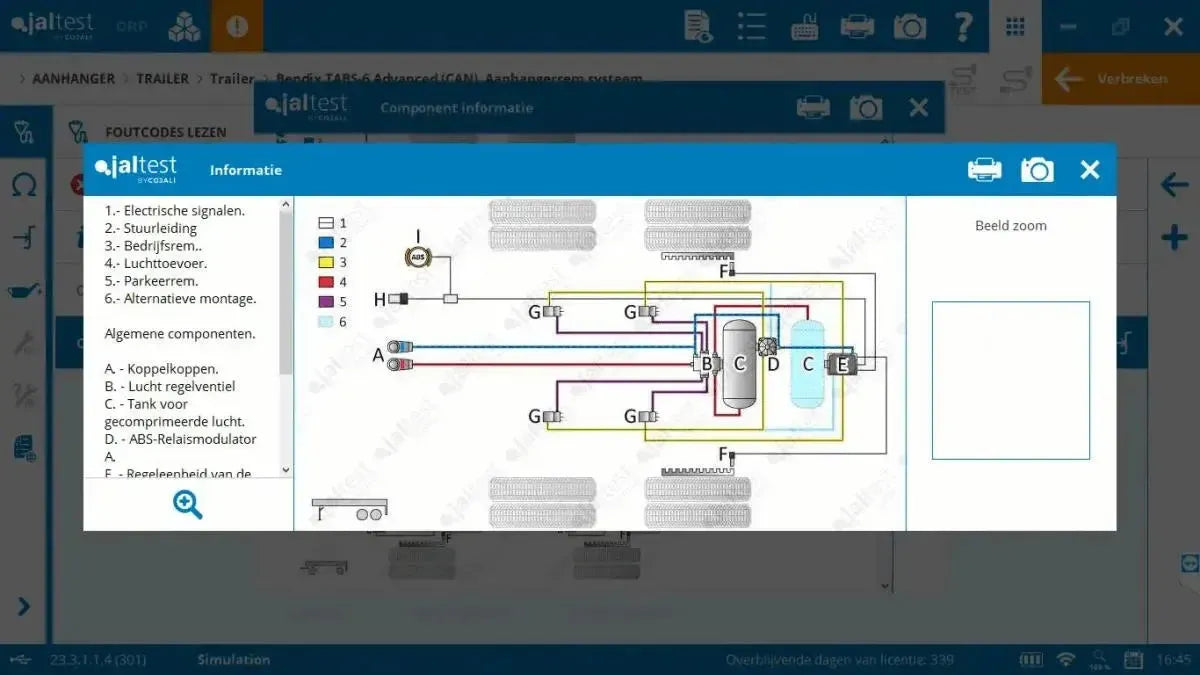

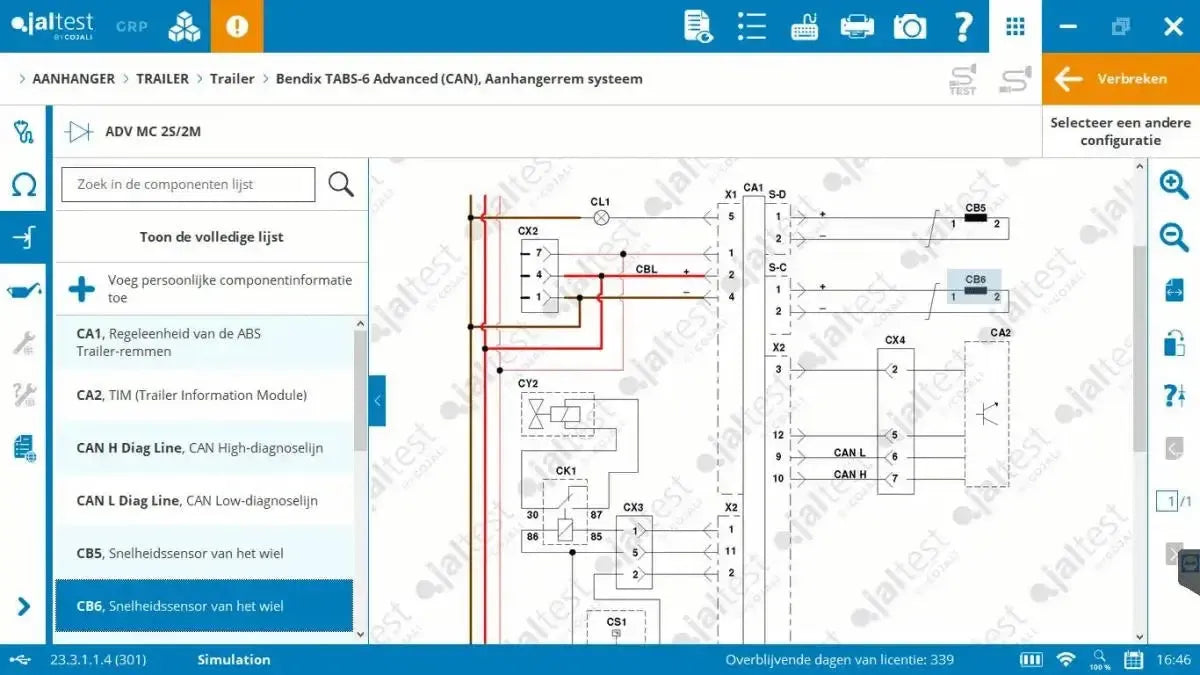

• Schema elettrici e pneumatici interattivi: Schemi completamente cliccabili e dinamici in cui componenti come sensori ABS, modulatori EBS, valvole, fusibili e cablaggi sono direttamente collegati a:
  • Spiegazione delle funzioni e del funzionamento
  • Procedure di test e valori nominali di misura
  • Foto dei componenti e descrizioni della posizione

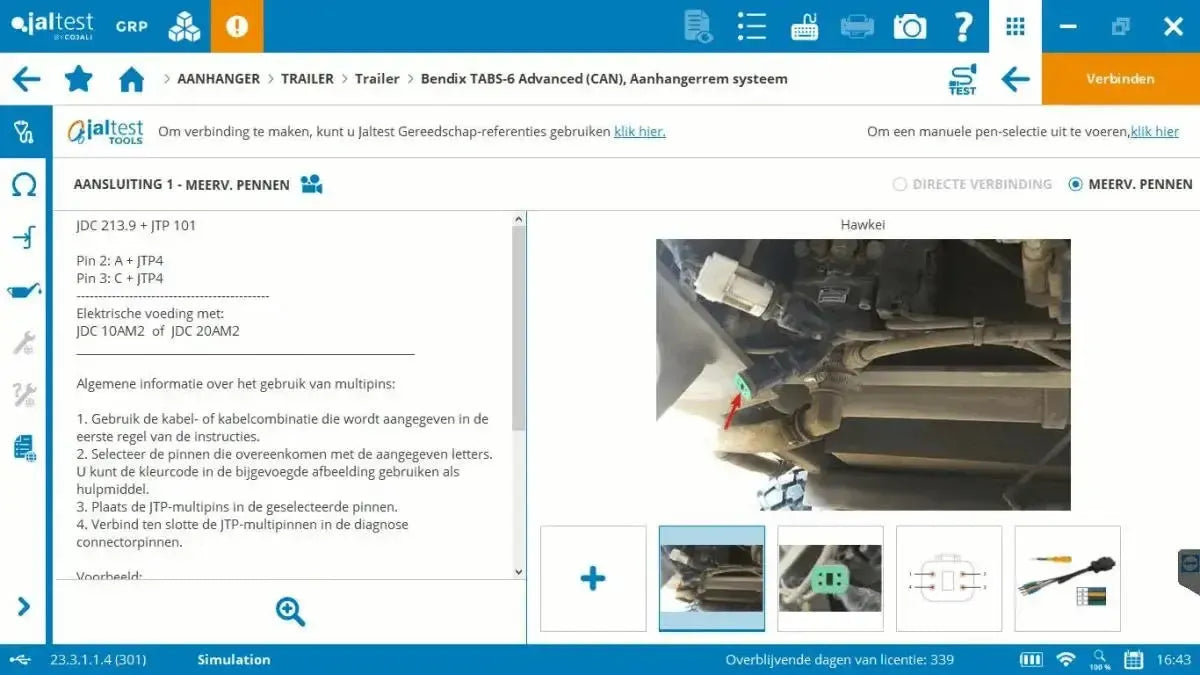

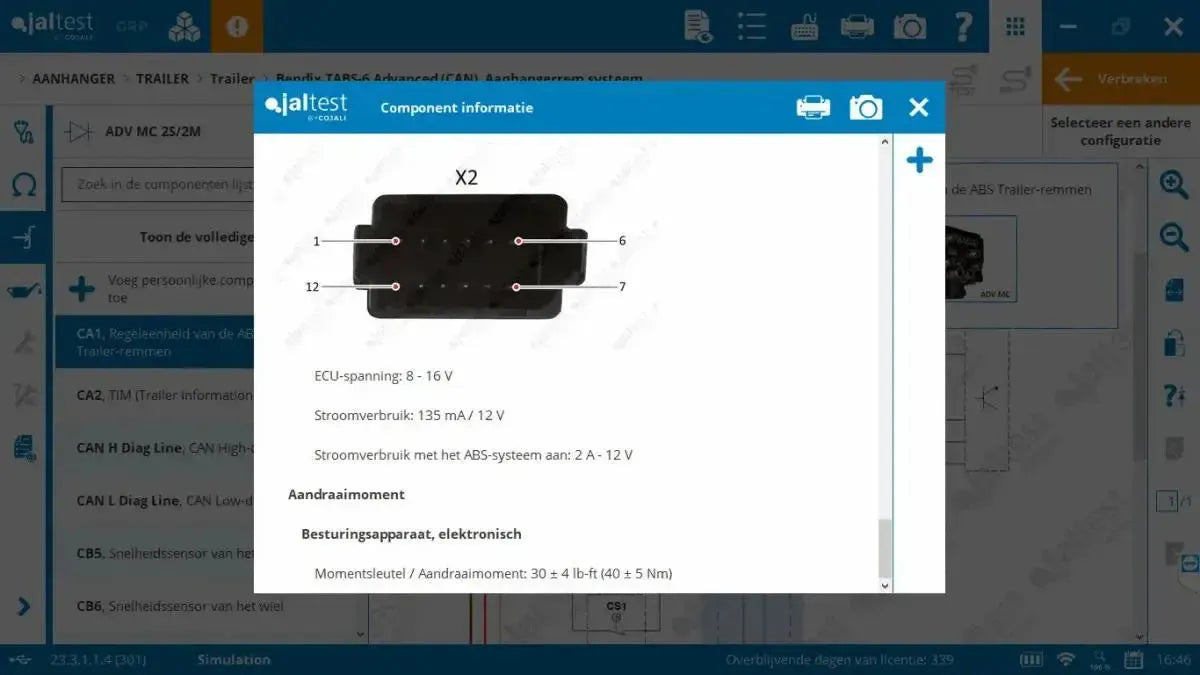

  • Pin-out dei connettori

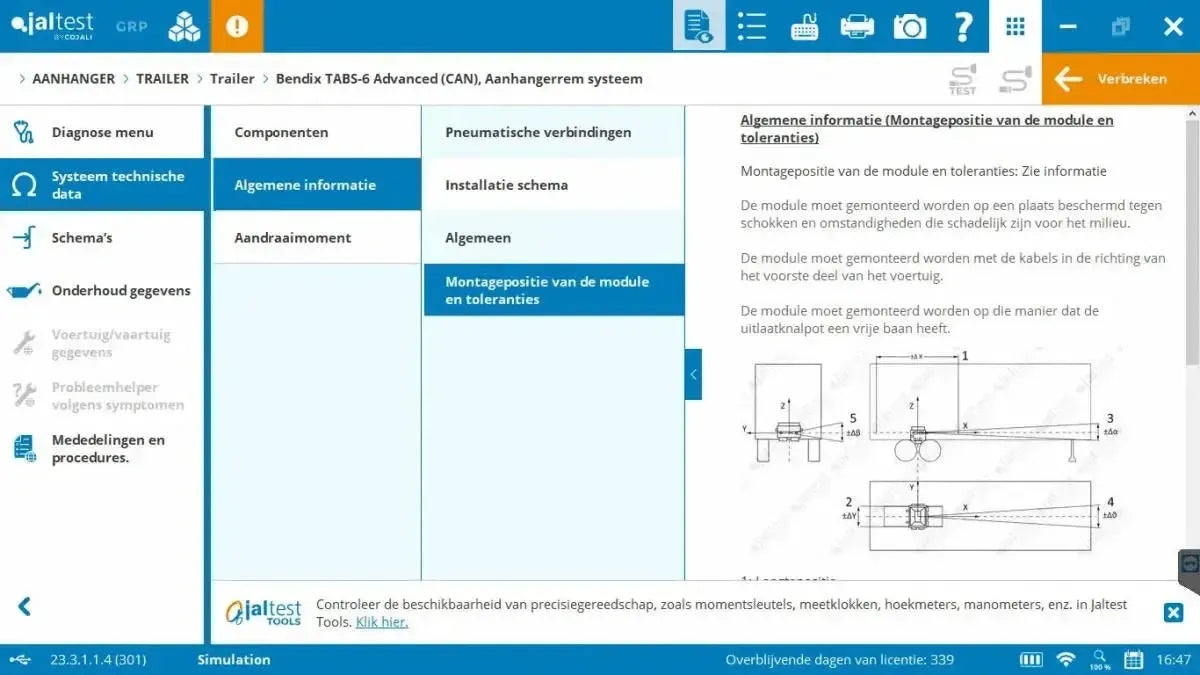

• Dati tecnici del sistema: Jaltest offre una completa documentazione digitale per sistema Rimorchio, tra cui:
  • Dati di regolazione per sistemi frenanti e sospensioni ad aria
  • Specifiche pneumatiche, come le pressioni nominali del sistema
  • Dati dei componenti, incluse le caratteristiche di sensori di pressione, sensori di velocità e modulatori EBS
• Guide di riparazione per codice di errore: In caso di codice di errore, Jaltest genera una guida di riparazione passo-passo, inclusi controllo del cablaggio, ispezione delle tubazioni pneumatiche, test dei componenti e soluzioni concrete, adattate al sistema specifico.
• Diagnosi basata sui sintomi: Anche senza codici di errore, reclami come "i freni si bloccano" o "il Rimorchio tira di lato durante la frenata" possono essere esaminati tramite una procedura di diagnosi guidata con sequenza logica di test.
• Bolletini tecnici e procedure: Accesso ai bollettini tecnici emessi da Jaltest, focalizzati su problemi comuni e raccomandazioni di riparazione per sistemi Rimorchio.
• Date di manutenzione: Programmi di manutenzione specifici del produttore generati automaticamente, con punti di ispezione, intervalli di servizio e liste dei componenti.
• Procedure di servizio: Istruzioni dettagliate passo-passo per eseguire attività di manutenzione, inclusi componenti necessari, valori e impostazioni.

Moduli software specializzati & estensioni:

Il modulo Jaltest Trailer fa parte di un ecosistema modulare e può essere ampliato con software e hardware specializzati, con cui l'efficienza e il set di funzionalità in officina vengono notevolmente estesi:

• Jaltest GRP (Garage Resource Planning): Un sistema integrato di gestione officina e CRM, che consente di gestire clienti e veicoli, pianificare ordini di lavoro, generare preventivi e fatture, e sincronizzare rapporti di diagnosi con ordini di lavoro per una gestione amministrativa completa.
• Jaltest ETM (Electronic Test Module): Tester esterno per modulatori EBS o ABS, unità di controllo rimorchio, sensori ruota (ABS/EBS induttivi) e sensori di usura che possono essere controllati individualmente: ideale per isolare e testare componenti elettronici.
• Jaltest Info Online: Un database tecnico completo con manuali di riparazione, schemi elettrici, spiegazioni dei codici di errore, bollettini tecnici e dati di regolazione del sistema, integrato nell'ambiente di diagnosi.
• Knorr‑Bremse Diagnostics: (opzionale) Funzionalità avanzata di diagnosi per sistemi Knorr‑Bremse EBS, inclusi sia il supporto per rimorchio che per trattore, disponibile come abbonamento aggiuntivo nel software Jaltest.

Marchi di veicoli supportati:

• Rimorchi: Bendix, Carrier, Chereau, Cojali, Dana, Haldex, Knorr-Bremse, Thermo King, Vigia, Wabco

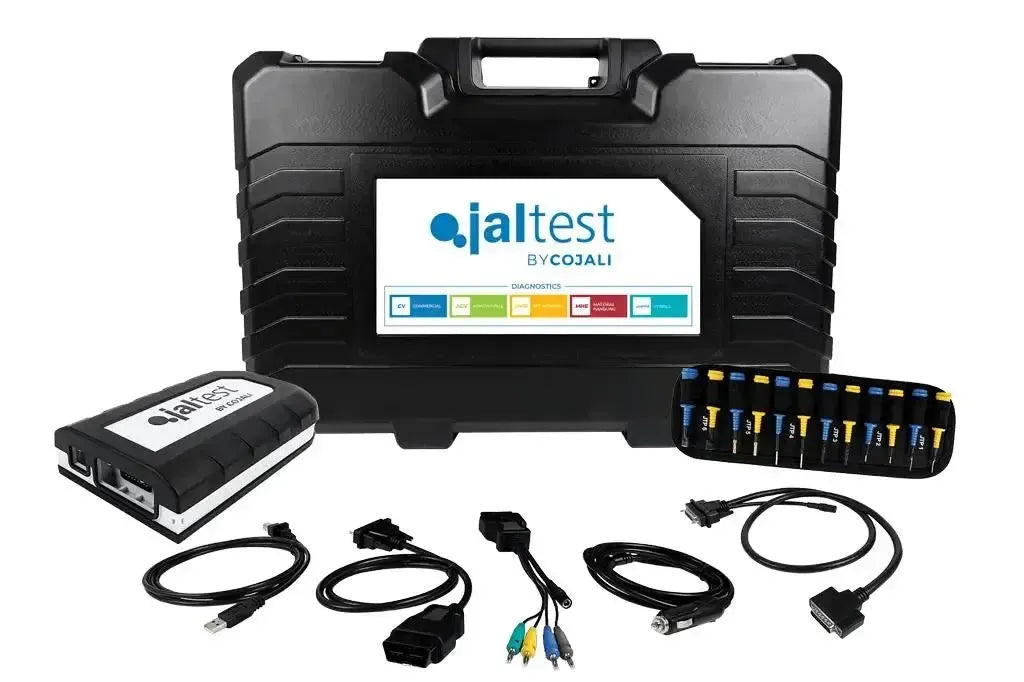

Contenuto della confezione:

• Interfaccia Jaltest Link V9
• Adattatore Jaltest 15 Pin DB15 - 16 Pin OBD2
• Cavo prolunga Jaltest 26 Pin DB26
• Jaltest USB-A - USB-B
• Kit multipin Jaltest
• Valigetta porta attrezzi Jaltest (Compatta)
• Cavo adattatore accendisigari Jaltest

Informazioni sulla licenza:

Il modulo Jaltest Trailer funziona sulla base di una licenza software annuale che offre accesso a tutte le funzioni di diagnosi e manutenzione specifiche per Trailer all'interno della piattaforma Jaltest. Questa licenza include:

• Tre grandi aggiornamenti software all'anno, con copertura migliorata per sistemi EBS, ECAS e altri sistemi Trailer, inclusi nuove funzionalità e informazioni tecniche aggiornate.
• Accesso al supporto tecnico, inclusa assistenza per attivazioni, analisi degli errori, aggiornamenti software e configurazioni di sistema.

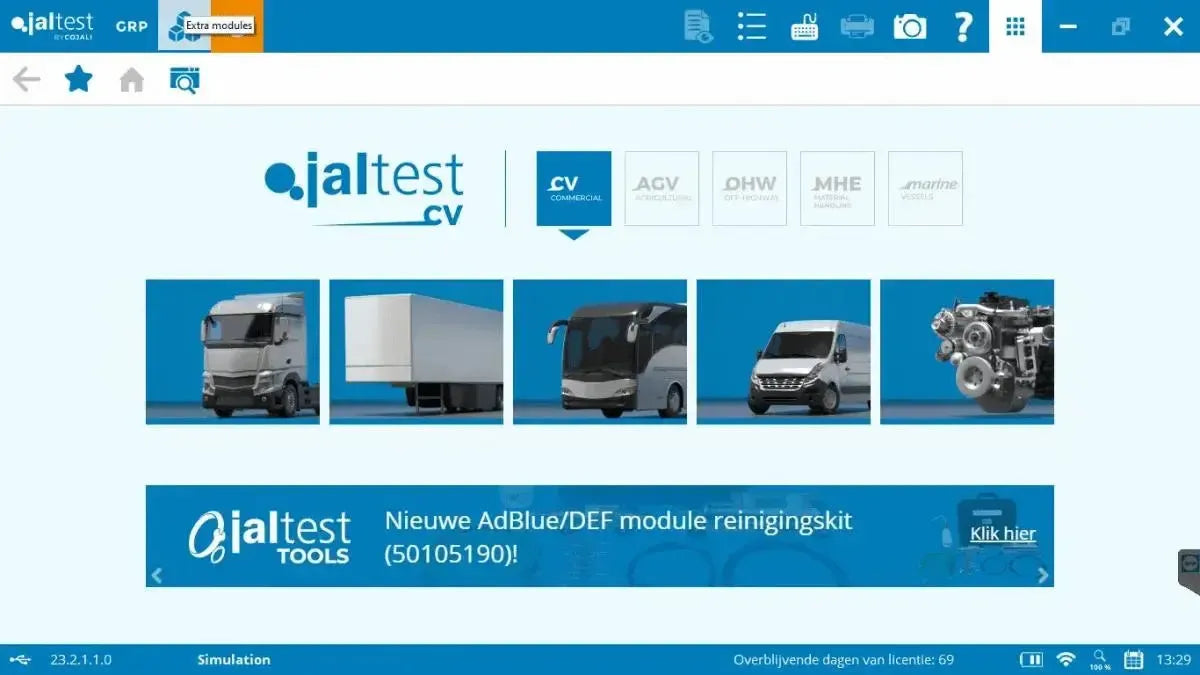

Struttura modulare:

Il software Jaltest è modulare e ampliabile. Oltre a Trailer e rimorchi, possono essere attivate licenze aggiuntive per altre categorie di veicoli, come:

• Veicoli commerciali (CV)
• Veicoli agricoli (AGV)
• Macchine Off-Highway (OHW)
• Material Handling Equipment (MHE)
• Applicazioni marittime (Marine)
