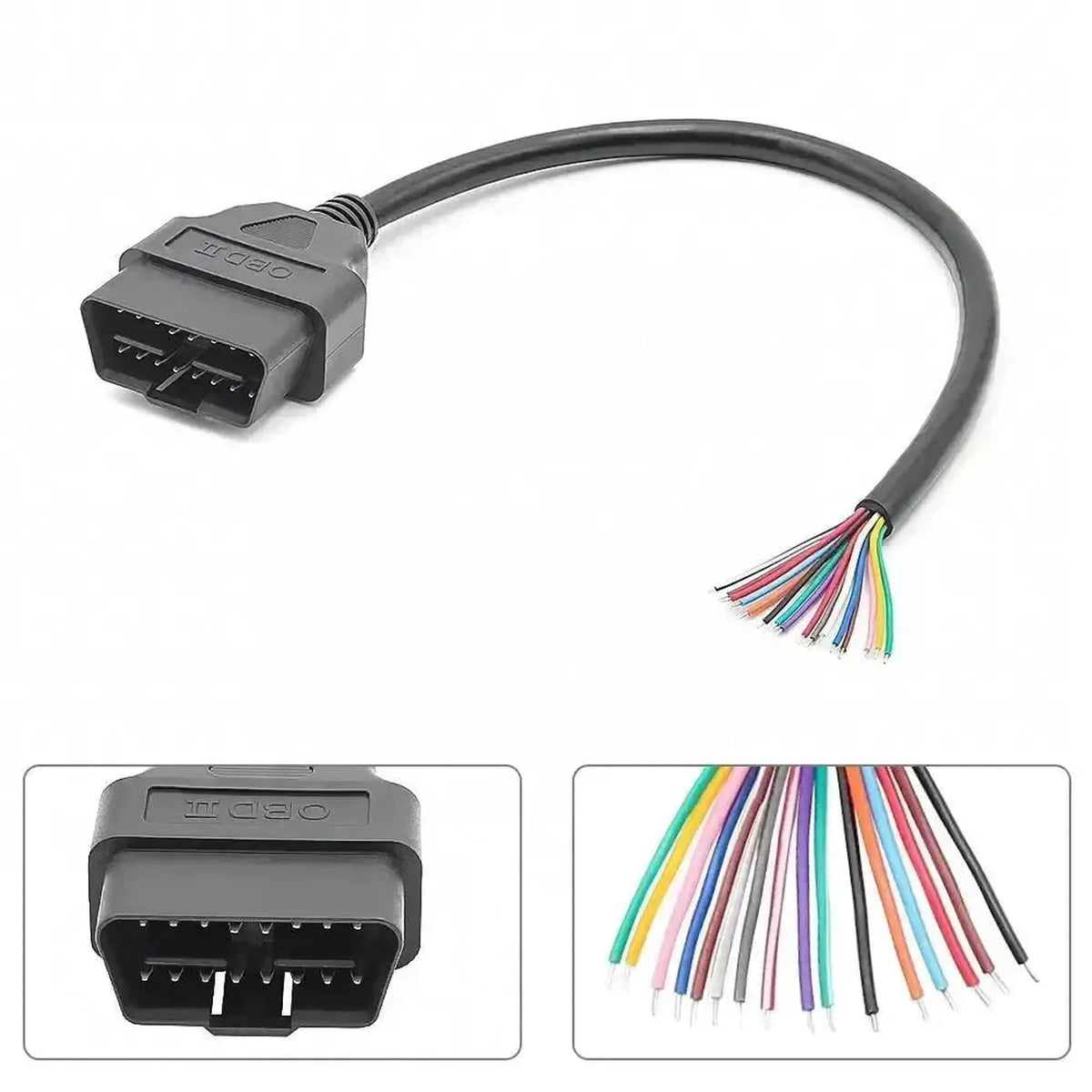

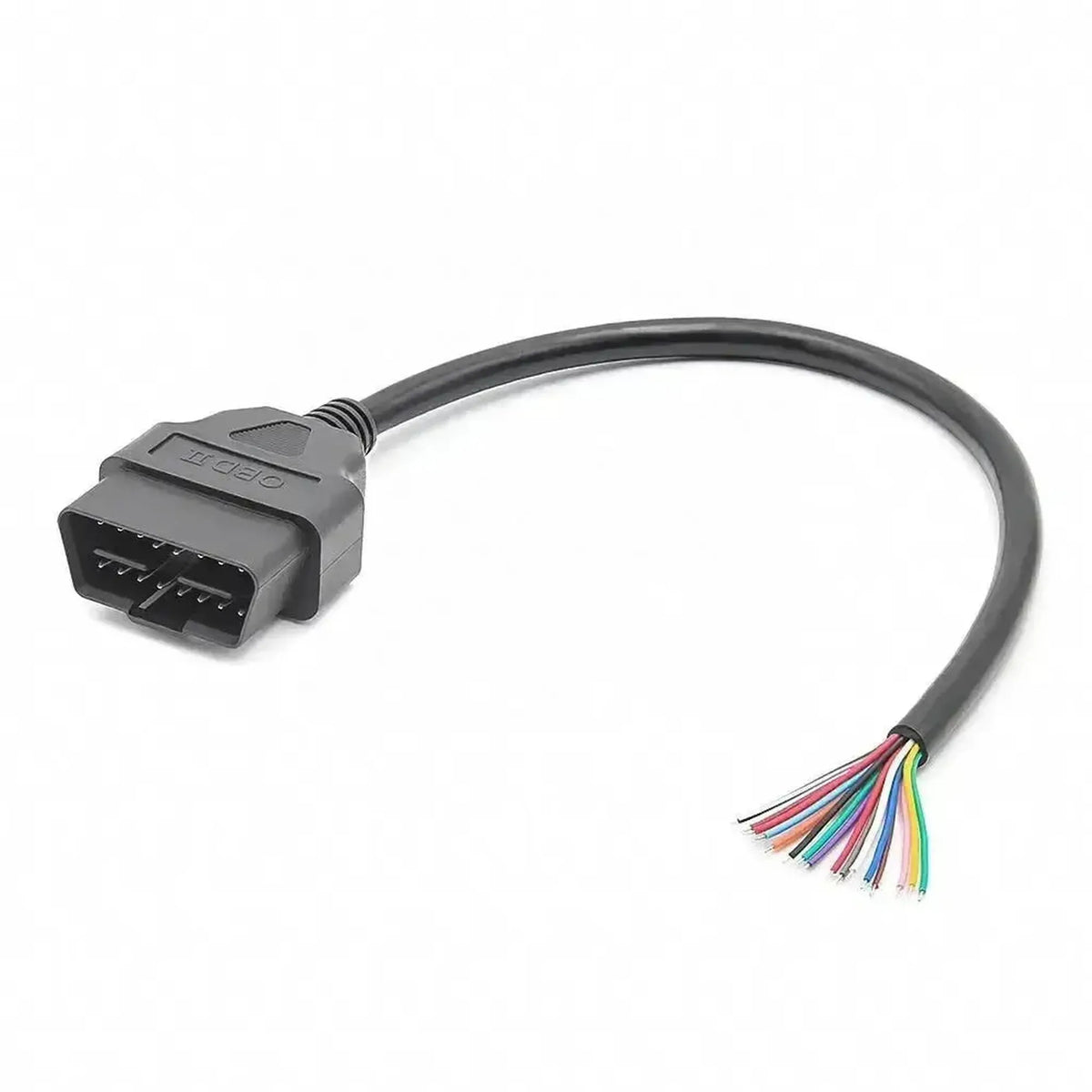

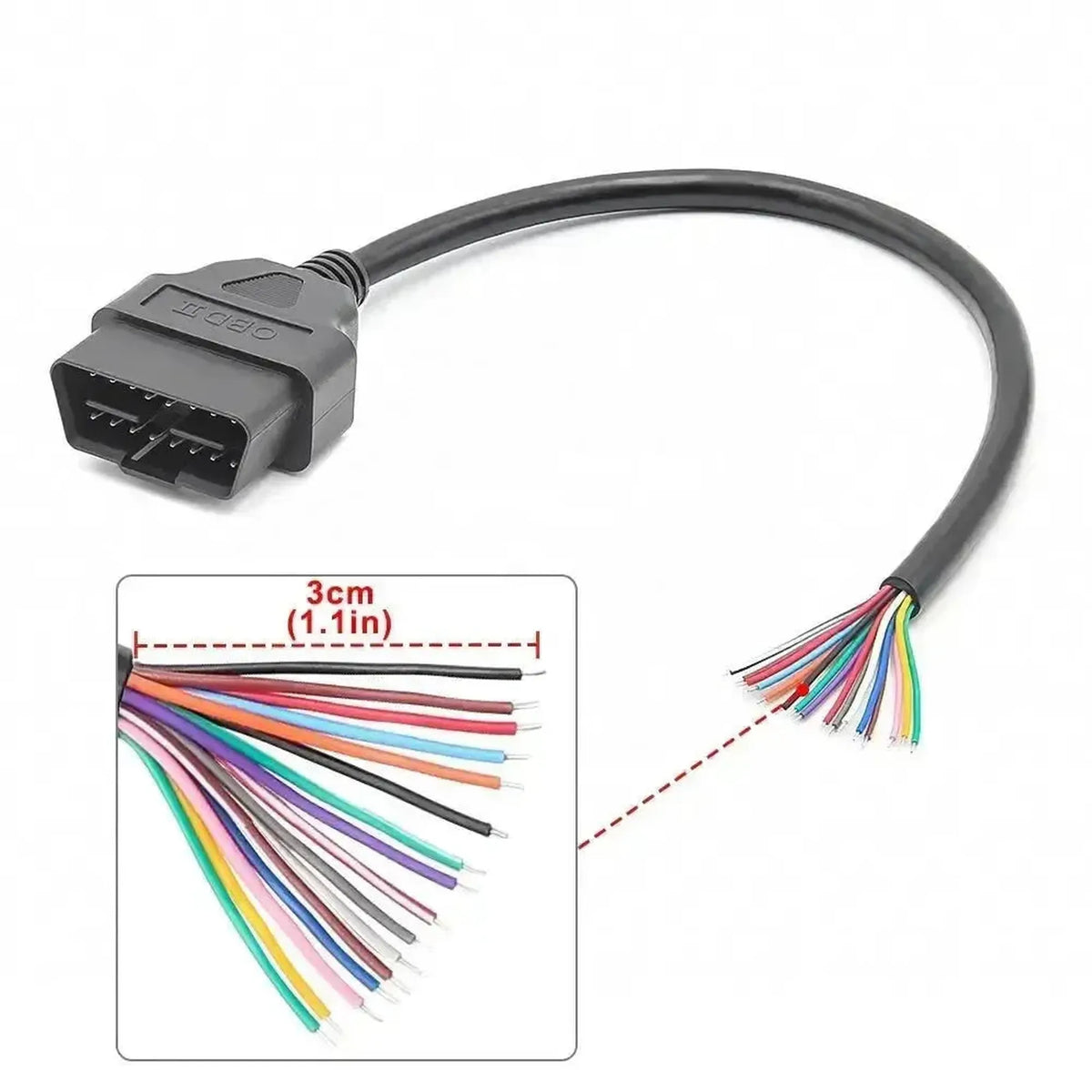

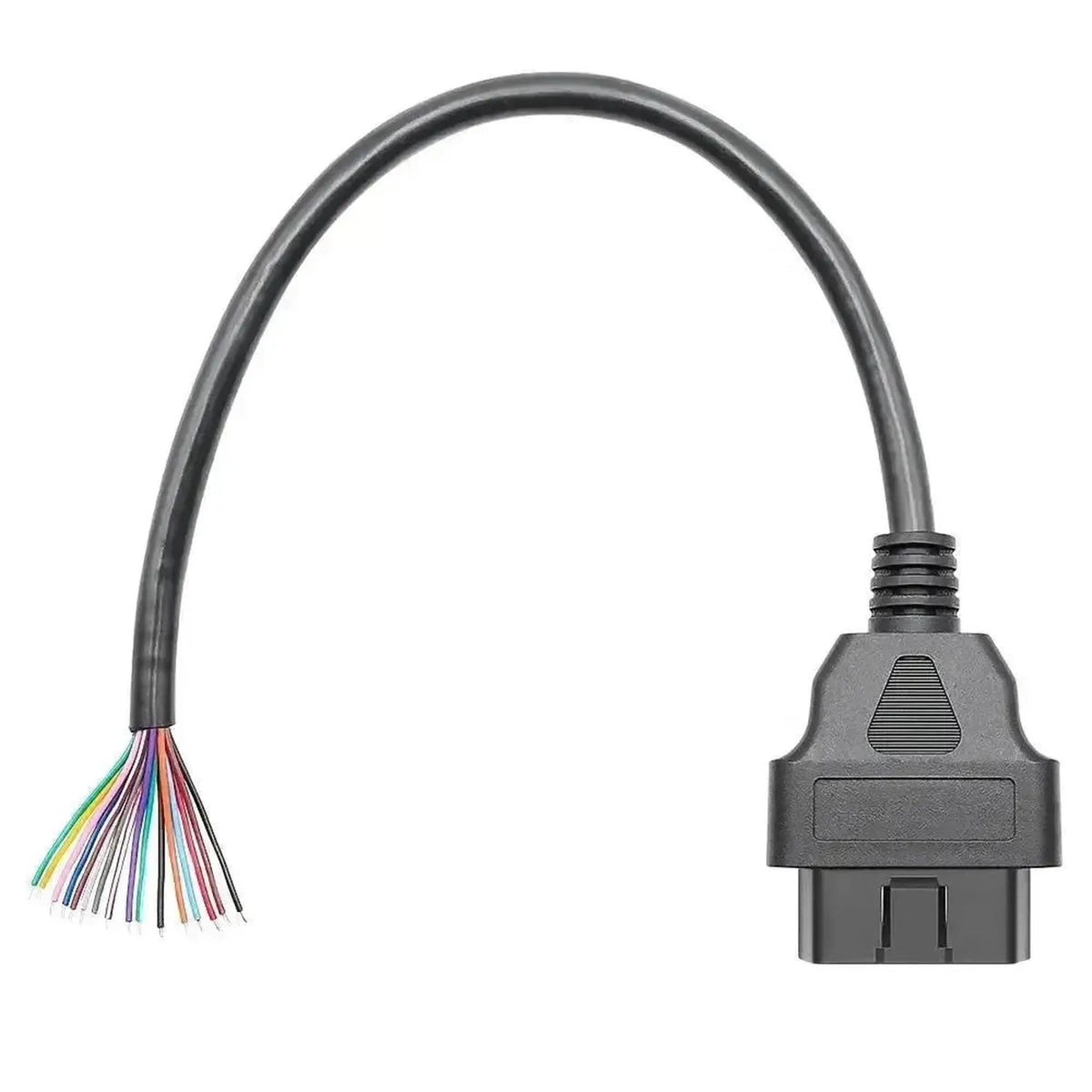

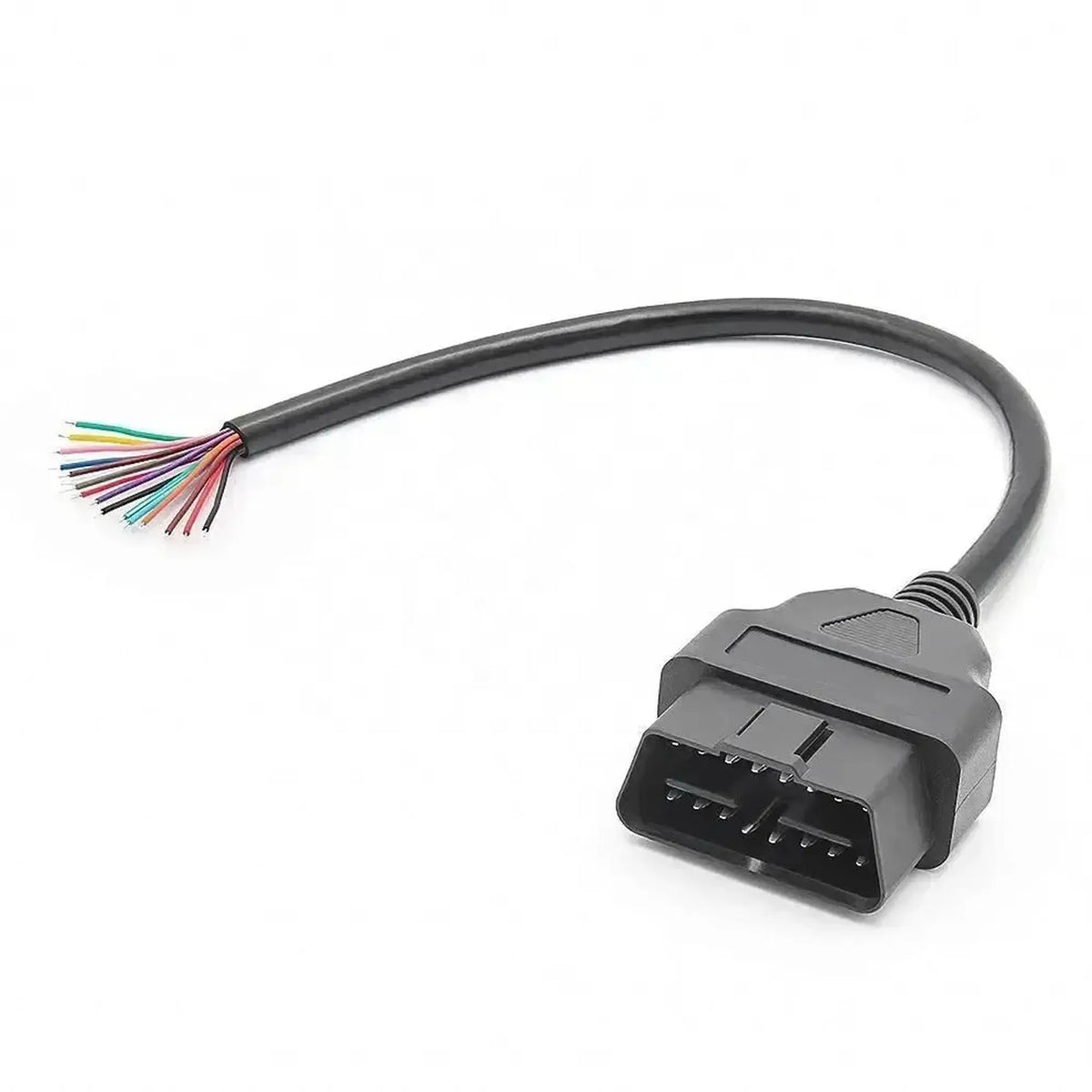

Questo connettore OBD2 a 16 pin (maschio) dispone di 16 cavi aperti sciolti da 30 cm. Ogni filo corrisponde a un singolo pin del connettore, così Lei decide autonomamente quali pin collegare.
Lo utilizzi per realizzare un cavo o adattatore personalizzato, per alimentare e leggere una centralina su banco di lavoro oppure per costruire un banco di prova. Il componente è passivo: non contiene elettronica.
PUNTI DI FORZA
PUNTI DA CONSIDERARE
Applicazioni e funzionalità
Il componente è destinato a officine, elettricisti e tecnici che desiderano realizzare o riparare autonomamente un collegamento OBD2.
Funzioni
- Realizzazione di cavi personalizzati: connettore OBD2 con cablaggio libero.
- Banco di lavoro: alimentazione e lettura della ECU al di fuori del veicolo.
- Banco di prova: derivazione dei segnali pin per pin.
Come utilizzarlo
- Determinare i pin: Stabilisca con un multimetro quale filo corrisponde a quale pin.
- Verificare lo schema: Cerchi la disposizione dei pin nello schema.
- Collegare: Saldi o crimpi i fili necessari.
- Isolare: Isoli tutti i fili non utilizzati.
- Verificare: Controlli il funzionamento prima di metterlo in uso.
Caratteristiche speciali e possibilità
Cosa rende pratico questo componente:
- Tutti i 16 pin disponibili: Anche per i pin specifici del costruttore.
- Cablaggio libero: Colleghi solo i pin di cui ha bisogno.

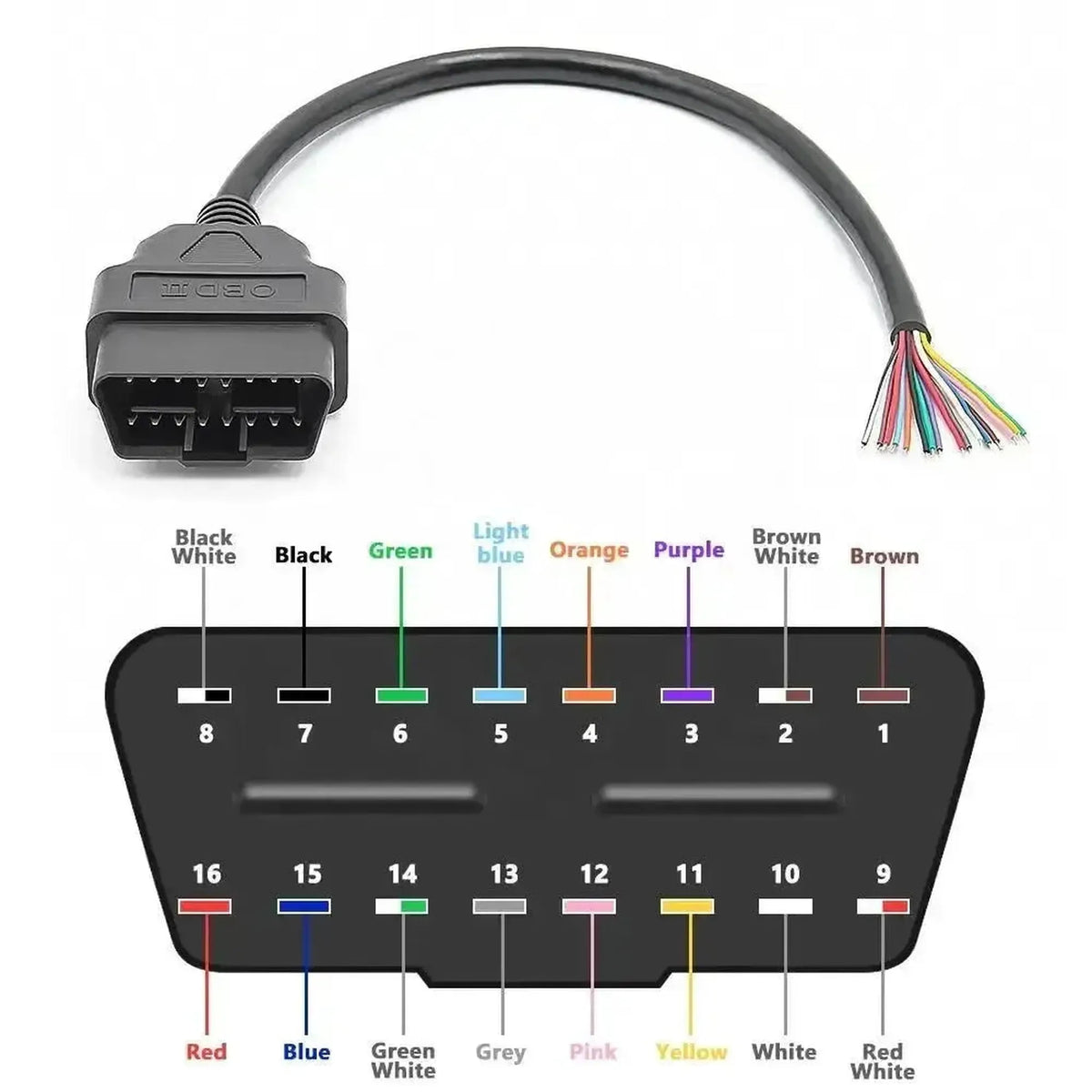

Disposizione dei pin e compatibilità
Il componente utilizza il connettore OBD2 standard a 16 pin (J1962):
- Pin 16: Tensione della batteria (+12 V).
- Pin 4 e 5: Massa.
- Pin 6 e 14: CAN-High e CAN-Low.
- Pin 7: K-Line.
I pin utilizzati in un veicolo o dispositivo variano a seconda della marca. Verifichi sempre lo schema.
Contenuto della confezione
- 1x connettore OBD2 a 16 pin (maschio) con 16 cavi aperti (30 cm)
Specifiche tecniche
Connessioni
- Indica se il lato OBD2 a 16 pin è una presa (femmina) o una spina (maschio). Ciò determina a cosa può essere collegato.Tipo di connettore OBD2
- Maschio
- Indica che cosa si trova all'altra estremità del cavo, ad esempio fili liberi che Lei collega direttamente al cablaggio.Connettore sull'altro lato
- 16 cavi a estremità libera
Cavo e montaggio
- Indica la lunghezza del cavo. Un cavo più lungo offre più libertà per collocare il connettore in una posizione comoda.Lunghezza del cavo
- 30 cm
- Lunghezza dei cavi
- 30 cm
Altre specifiche
- Marchio
- Universale
- Modello
- Connettore OBD2 con 16 cavi terminali aperti
- Tipo
- Componente di cavo OBD2
- Connettore
- OBD2 (J1962) a 16 pin, maschio
- Numero articolo
- A0252-1
