Autel MaxiSys MS909 | Strumento di diagnosi | Auto

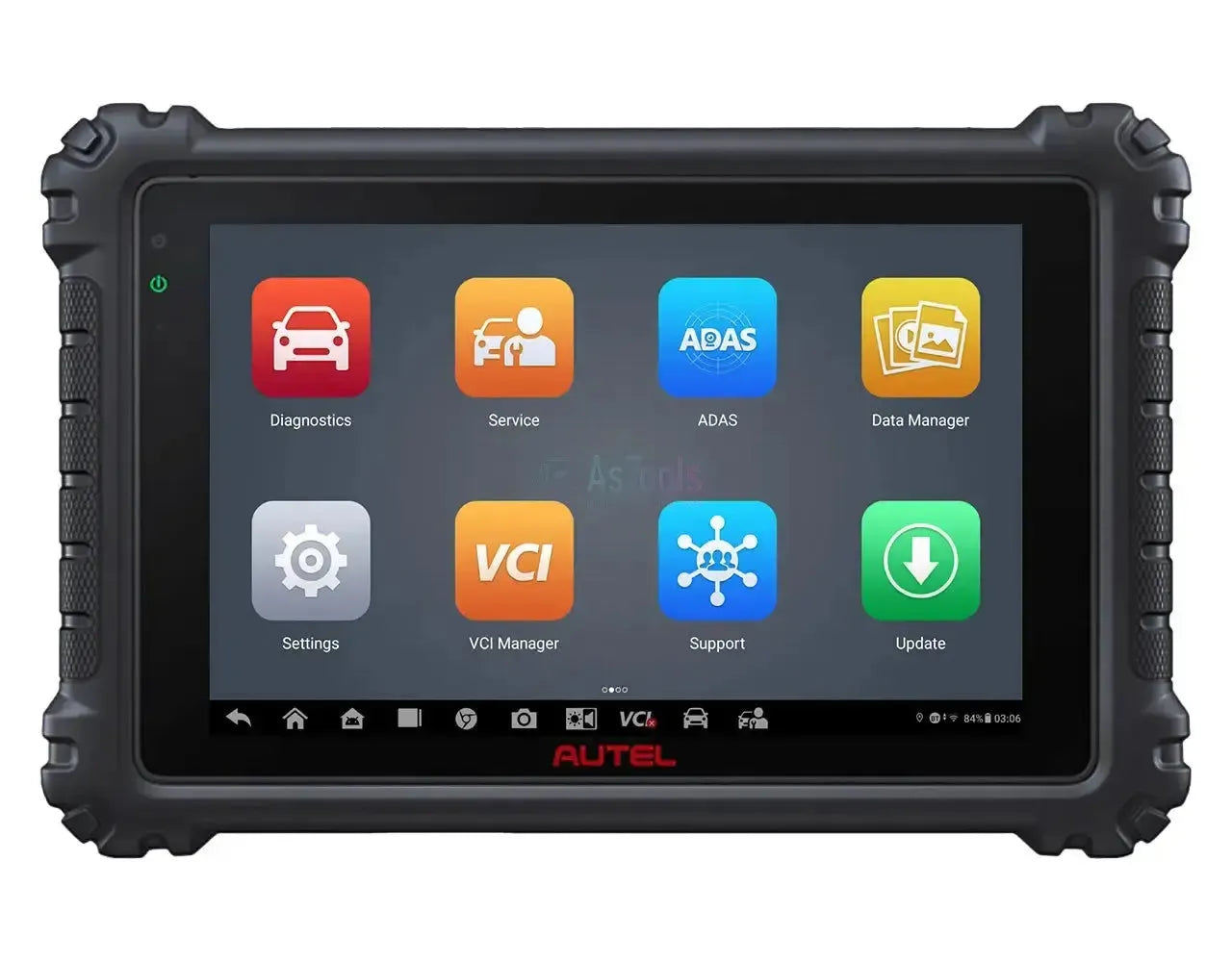

Il Autel MaxiSys MS909 è un dispositivo di diagnosi avanzato, realizzato come un tablet touchscreen da 9,7 pollici con sistema operativo Android 7.0. Il sistema è alimentato da un processore octa-core e dispone di 128 GB di memoria interna. Il MS909 viene fornito con il MaxiFlash VCI, che supporta i protocolli più recenti, tra cui CAN FD, DoIP e D-PDU. Le funzionalità principali includono diagnosi intelligente, programmazione ECU, mappatura topologica e oltre 40 funzioni di servizio. All'acquisto è inclusa una licenza software per aggiornamenti di 1 anno.

L'Autel MaxiSys MS909 si distingue per la funzione "Intelligent Diagnostics", che offre una guida alla riparazione passo-passo basata su bollettini tecnici di servizio (TSB), analisi DTC e assistenza alla riparazione. Il modulo topologia fornisce una panoramica visiva dello stato di comunicazione di tutti i sistemi del veicolo. Con la funzione Remote Expert è possibile richiedere assistenza remota da un tecnico esterno. Il dispositivo è espandibile con moduli come un tester di Batteria o una telecamera di ispezione.

---

Funzioni diagnostiche:

L'Autel MaxiSys MS909 supporta funzioni diagnostiche di livello OE estese per tutti i sistemi veicolo disponibili. Ciò include l'analisi dei dati, il controllo dei componenti e l'identificazione dei problemi.

• Lettura e cancellazione codici errore: Legge e cancella i codici errore da tutte le unità di controllo elettroniche presenti, inclusi motore, trasmissione, ABS e airbag.
• Dati in tempo reale: Mostra dati in tempo reale da sensori e componenti in diverse modalità di visualizzazione, come testo, grafico e indicatori analogici.
• Controllo attuatori (controllo bidirezionale): Comanda direttamente attuatori e componenti per testarne la funzionalità, come l'accensione e lo spegnimento di relè, iniettori o ventole.

---

Funzioni di servizio e manutenzione:

L'Autel MaxiSys MS909 supporta più di 40 funzioni di servizio e manutenzione. Queste funzioni consentono agli utenti di eseguire una vasta gamma di operazioni di manutenzione, calibrazioni e reset. La disponibilità di funzioni specifiche può variare in base a marca, modello e anno di fabbricazione del veicolo.

Motore e trasmissione:

• Reset servizio olio: Reimposta l'intervallo di servizio dell'olio motore e spegne la spia di servizio dopo un cambio olio.
• Codifica iniettori: Programma i nuovi codici degli iniettori nell'unità di controllo motore dopo la sostituzione.
• Apprendimento farfalla: Inizializza gli attuatori della farfalla ai valori standard.
• Apprendimento posizioni albero a camme: Sincronizza i segnali dei sensori dell'albero a camme e dell'albero motore per prestazioni ottimali del motore.
• Test di compressione relativa: Esegue un test per confrontare la compressione per cilindro senza rimuovere le candele.
• Regolazione rapporto aria/carburante: Regola il rapporto tra aria e carburante per una combustione efficiente.
• Apprendimento frizione: Calibra l'attuatore della frizione e il punto di innesto nelle trasmissioni (semi-)automatiche.
• Apprendimento ECU trasmissione: Regola i parametri di cambio della trasmissione automatica dopo la manutenzione.
• Apprendimento turbocompressore a geometria variabile (VGT): Calibra gli attuatori del turbo per un corretto funzionamento.
• Disattivazione/test cilindro: Testa il funzionamento dei singoli cilindri.
• Sistema start/stop: Configura e testa il sistema automatico start/stop.
• Avvio pompa acqua elettronica: Attiva la pompa acqua elettronica, ad esempio per lo sfiato del sistema di raffreddamento.

Sistemi di scarico:

• Sistema post-trattamento (DPF/SCR): Esegue la rigenerazione forzata del filtro antiparticolato diesel (DPF) e reimposta i sistemi AdBlue (SCR).
• Ricircolo gas di scarico (EGR): Esegue test e regolazioni sul sistema EGR.

Freni:

• Freno di stazionamento elettronico (EPB): Rilascia e blocca le pinze dei freni per la manutenzione del sistema frenante.
• Sfiato freni: Esegue la procedura di sfiato del sistema frenante ABS.

Sterzo e sospensioni:

• Inizializzazione sensore angolo sterzo (SAS): Calibra il sensore angolo sterzo dopo riparazioni al sistema di sterzo o sospensioni.
• Calibrazione sospensioni ad aria: Regola l'altezza di guida delle sospensioni ad aria e calibra i sensori di livello.

Carrozzeria ed elettronica:

• Sistema di gestione batteria (BMS): Registra una nuova Batteria nel BMS per gestire correttamente i cicli di carica.
• Programmazione chiavi/immobilizzatore: Programma nuove chiavi e gestisce le funzioni dell'immobilizzatore.
• Sistema di controllo pressione pneumatici (TPMS): Legge e reimposta i sensori TPMS e programma nuovi sensori.
• Inizializzazione finestra/porta/tetto apribile: Reimposta le impostazioni di base e le funzioni automatiche di finestre, porte e tetto apribile.
• Calibrazione sedili: Calibra i sensori di posizione dei sedili elettrici regolabili.
• Regolazione dei fari: Esegue la regolazione di base per sistemi di fari automatici o adattivi.
• Modifica dimensione pneumatici: Adatta la dimensione pneumatici nell'unità di controllo per una corretta visualizzazione della velocità.
• Regolazione chilometraggio: Calibra il chilometraggio dopo la sostituzione del cruscotto.
• Sensore pioggia/luce: Calibra i sensori di pioggia e luce per le funzioni automatiche di tergicristallo e illuminazione.
• Cambio lingua: Cambia la lingua di visualizzazione del cruscotto o del sistema di infotainment.
• Modalità trasporto: Attiva o disattiva la modalità trasporto del veicolo.

Sistemi di sicurezza:

• Reset airbag: Resetta il modulo airbag dopo un incidente o una riparazione.
• Calibrazione Adaptive Cruise Control (ACC): Calibra i sistemi radar e telecamera per l'ACC.
• Funzioni numero identificativo veicolo (VIN): Legge, scrive o verifica il VIN in diversi moduli.

Ibrido ed elettrico:

• Servizio batteria ad alta tensione: Diagnostica lo stato e le prestazioni della batteria ad alta tensione.
• Disattivazione/attivazione sistema ad alta tensione: Spegne in sicurezza il sistema ad alta tensione per la manutenzione.
• Calibrazione sensore resolver: Calibra il sensore che determina la posizione del rotore in un motore elettrico.

---

Funzioni e capacità speciali:

L'Autel MaxiSys MS909 offre diverse funzioni avanzate per un processo di diagnosi efficiente.

Diagnosi intelligente e documentazione:

• Analisi DTC: Fornisce informazioni dettagliate e consigli di riparazione per codici di errore specifici.
• Funzioni guidate: Fornisce istruzioni passo passo per procedure complesse su veicoli VAG (Volkswagen, Audi, Seat, Skoda).
• Assistenza riparazione: Fornisce accesso a un database con informazioni di riparazione e possibili soluzioni.
• Technische servicebulletins (TSB): Mostra bollettini ufficiali dei produttori con problemi noti e soluzioni.
• Topologiemapping: Visualiseert de netwerkstructuur van de voertuigmodules en toont de status van de communicatie in één overzicht.

Coderingen en programmering:

• ECU-codering: Maakt het mogelijk om voertuigspecifieke instellingen aan te passen of componenten te configureren na vervanging.

Cloud- en rapportagefuncties:

• Cloud-based datamanager: Slaat voertuiggegevens, scans en klantendossiers centraal op in de cloud.
• Remote expert: Biedt de mogelijkheid om op afstand verbinding te maken met een externe technicus voor assistentie.

---

Optionele uitbreidingsmodules:

De Autel MaxiSys MS909 kan worden uitgebreid met diverse optionele hardware- en softwaremodules. Deze uitbreidingen zijn afhankelijk van het specifieke product en merk en worden afzonderlijk geleverd.

Hardwaremodules en accessoires:

• BT506 Batteria- en elektrische systeemtester: Maakt het mogelijk om de status van de Batteria en het elektrische systeem van het voertuig te analyseren.
• MV108 digitale inspectiecamera: Een endoscoop voor visuele inspectie van moeilijk bereikbare onderdelen, zoals cilinderwanden en motorcomponenten.

Softwaremodules en licenties:

• FCA Secure Gateway (SGW) licentie: Biedt geautoriseerde toegang tot de Secure Gateway-module op recente voertuigen van Fiat, Chrysler, Alfa Romeo, Dodge en Jeep voor het uitvoeren van diagnostische functies.

---

Ondersteunde voertuigmerken:

De Autel MaxiSys MS909 biedt ondersteuning voor een breed scala aan voertuigmerken, verdeeld over verschillende regio's.

• Europees: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Cupra, Dacia, DS, Ferrari, Fiat, Ford, Iveco, Jaguar, Lamborghini, Lancia, Land Rover, Man, Maserati, Maybach, McLaren, Mercedes-Benz, Mini, Opel, Peugeot, Porsche, Renault, Rolls-Royce, Saab, Seat, Skoda, Smart, Vauxhall, Volkswagen, Volvo.
• Aziatisch: Acura, Daewoo, Daihatsu, Fuso, Genesis, Hino, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mahindra, Maruti Suzuki, Mazda, Mitsubishi, Nissan, Perodua, Proton, Renault Samsung, Scion, SsangYong, Subaru, Suzuki, Tata, Toyota, UD.
• Amerikaans: Chevrolet, Chrysler, Dodge, Ford, GM, Jeep, Ram, Tesla.

---

Contenuto della confezione:

• 1x Autel MaxiSys MS909 tablet
• 1x MaxiFlash VCI
• 1x Cavo principale V2.0
• 1x Cavo USB 2.0 V2
• 1x Adattatore USB a Ethernet
• 1x Adattatore AC/DC (12V)
• 1x Cavo accendisigari
• 1x Cavo a clip (Clipper Cable)
• 1x Cavo USB Type-C
• 2x Fusibile di ricambio
• 1x Guida rapida
• 1x Lista di imballaggio
• 1x Panno per la pulizia
• 1x Contenuto della confezione

---

Informazioni sulla licenza:

• Incluso 1 anno di aggiornamenti: All'acquisto è inclusa una licenza di aggiornamento per 12 mesi.

Al termine del periodo di licenza, il dispositivo continuerà a funzionare basandosi sull'ultima versione software installata. L'accesso a nuovi aggiornamenti software e funzionalità online sarà sospeso fino al rinnovo della licenza.

---

Specifiche tecniche:

Specificatie	Omschrijving
Productmerk	Autel
Modello del prodotto	MaxiSys MS909
Sistema operativo	Android 7.0
Dimensione dello schermo	9,7 pollici
Risoluzione dello schermo	1536 x 2048 pixel
Processore	Samsung Exynos 8895V Octa-core
Memoria RAM	4 GB
Memoria di archiviazione	128 GB
Connettività	Wi-Fi (802.11 a/b/g/n/ac), Bluetooth V2.1 + EDR, GPS, USB 2.0, HDMI 2.0, scheda SD (fino a 256GB)
Fotocamera	Posteriore: 16 Megapixel, Anteriore: 5 Megapixel
Batteria	15000 mAh 3.8V lithium-polymeer
