Cojali  |  SKU: 2260108

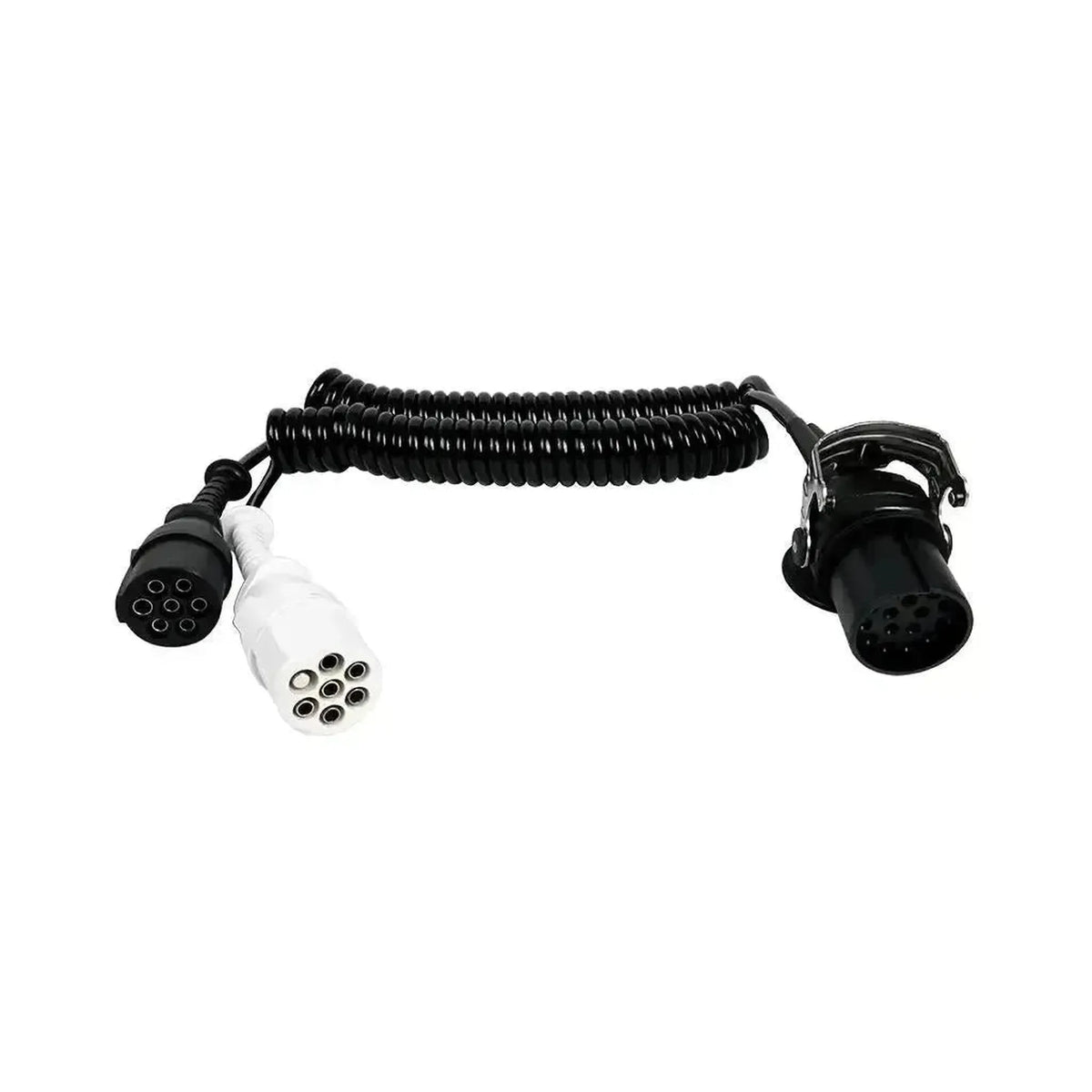

Cojali (2260108) | Cavo a spirale 15 pin – 7 pin Tipo S/N | Rimorchio

€87,95 incl.
€72,69 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

La Cojali 2260108 è un cavo a spirale 24V che collega un connettore a 15 pin (ISO 12098) a due connettori a 7 pin: un Type N (ISO 1185, nero) e un Type S (ISO 3731, bianco). Si tratta della versione senza pin aggiuntivi specifici del marchio.

Lo utilizzate tra una motrice con attacco a 15 pin e un rimorchio con gli attacchi a 7 pin 24N e 24S. Nel catalogo Cojali è disponibile anche come cavo opzionale per il Jaltest PTE, il dispositivo di prova per alimentazione e segnali tra motrice e rimorchio.

PUNTI DI FORZA

✔Collega tutte le funzioni di illuminazione del connettore a 15 pin al 24N, più la luce antinebbia e la luce di retromarcia con il 24S.
✔I connettori nero 24N e bianco 24S si distinguono per colore, così Lei può collegarli correttamente in un'unica operazione.
✔Il +24 V permanente del pin 9 va al pin 4 e al pin 6 del 24S, in modo che entrambi i pin di alimentazione ricevano tensione sul rimorchio.
✔Con una lunghezza massima di 4,1 m e una temperatura di esercizio da -40 a 80 °C, il cavo è adatto all'uso quotidiano all'aperto.

PUNTI DA CONSIDERARE

✕I pin da 10 a 15 non sono collegati, e il pin 7 del 24N rimane libero.
✕Se il trattore presenta segnali specifici del marchio su tali pin, scelga il 2260136 (Iveco) o il 2260135 (Mercedes-Benz).
✕Per il collegamento EBS/ABS serve inoltre un cavo con ISO 7638, come il 2260113.
✕Solo per impianti a 24 V; il cavo non è destinato ai rimorchi a 12 V.

Applicazioni e funzionalità

Il cavo collega una motrice con attacco a 15 pin a un rimorchio con attacco 24N e 24S, oppure funge da cavo di prova per il Jaltest PTE.

Cosa collega il cavo

  • Illuminazione verso 24N: Frecce, luce di arresto e luci posteriori.
  • Fendinebbia verso 24S: Dal pin 3 al pin 7 del 24S.
  • Luce di retromarcia: Dal pin 8 al pin 3 del 24S.
  • Alimentazione verso 24S: Pin 9 al pin 4 e 6 del 24S.
  • Massa: Pin 4 verso pin 1 di entrambi i connettori.
  • Non collegati: Pin da 10 a 15.

Cosa può fare

  • Accoppiamento: Collegare elettricamente trattore e rimorchio.
  • Test: Leggere i segnali con Jaltest PTE.
  • Sostituzione: Sostituire un cavo a spirale usurato.

Come utilizzarlo

  1. Controllo dei connettori: Verificare che i pin siano puliti e diritti.
  2. Collegare il Tipo N: Inserire il connettore nero nel 24N del rimorchio.
  3. Collegare il Tipo S: Inserire il connettore bianco nel 24S del rimorchio.
  4. Collegare il 15 pin: Inserire il connettore a 15 pin nella motrice o nel PTE.
  5. Verificare le funzioni: Controllare illuminazione e alimentazione funzione per funzione.

Veicoli e applicazioni compatibili

Determinante è l'attacco a 15 pin secondo ISO 12098 sul trattore. Sul rimorchio sono necessari attacchi a 7 pin secondo ISO 1185 e ISO 3731.

ISO 12098 verso ISO 1185 e ISO 3731:

  • Trattori con attacco a 15 pin: Con rimorchio con 24N e 24S.
💡
Da sapere: I tre cavi da 15 pin a 2x 7 pin differiscono solo per la piedinatura. Il 2260108 lascia liberi i pin da 10 a 15, il 2260136 collega anche i pin 10, 11 e 12, e il 2260135 collega i pin 12 e 15. Il Tipo N è nero, il Tipo S bianco.

Contenuto della confezione

  • 1x Cojali (2260108) | Cavo a spirale 15 pin - 7 pin Type-S/N | Rimorchio

Specifiche tecniche

Generale

La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
Cojali
Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
Cavo a spirale

Connessioni

Il connettore che si inserisce nella presa diagnostica del veicolo o della macchina. Deve corrispondere esattamente.Connettore lato veicolo
Connettore a 15 pin (ISO 12098)
A quale tensione di bordo funziona il cavo. Camion e rimorchi utilizzano di solito 24 V.Tensione
24 V
Tra quali temperature può utilizzare il cavo in sicurezza.Temperatura di esercizio
Da -40 a 80 °C

Dimensioni e peso

La lunghezza del cavo. Un cavo più lungo offre maggiore libertà di movimento con una presa difficile da raggiungere.Lunghezza del cavo
410 cm
Il peso del cavo o dell'adattatore.Peso
1,59 kg
Numero di riferimento
2.260.108

Altre specifiche

Applicazione
Collegamento elettrico trattore e rimorchio
Attacco lato trattore
15 pin ISO 12098 (maschio)
Attacco lato rimorchio
7 pin Tipo N (ISO 1185, nero) e 7 pin Tipo S (ISO 3731, bianco)
Norma
ISO 12098, ISO 1185, ISO 3731
