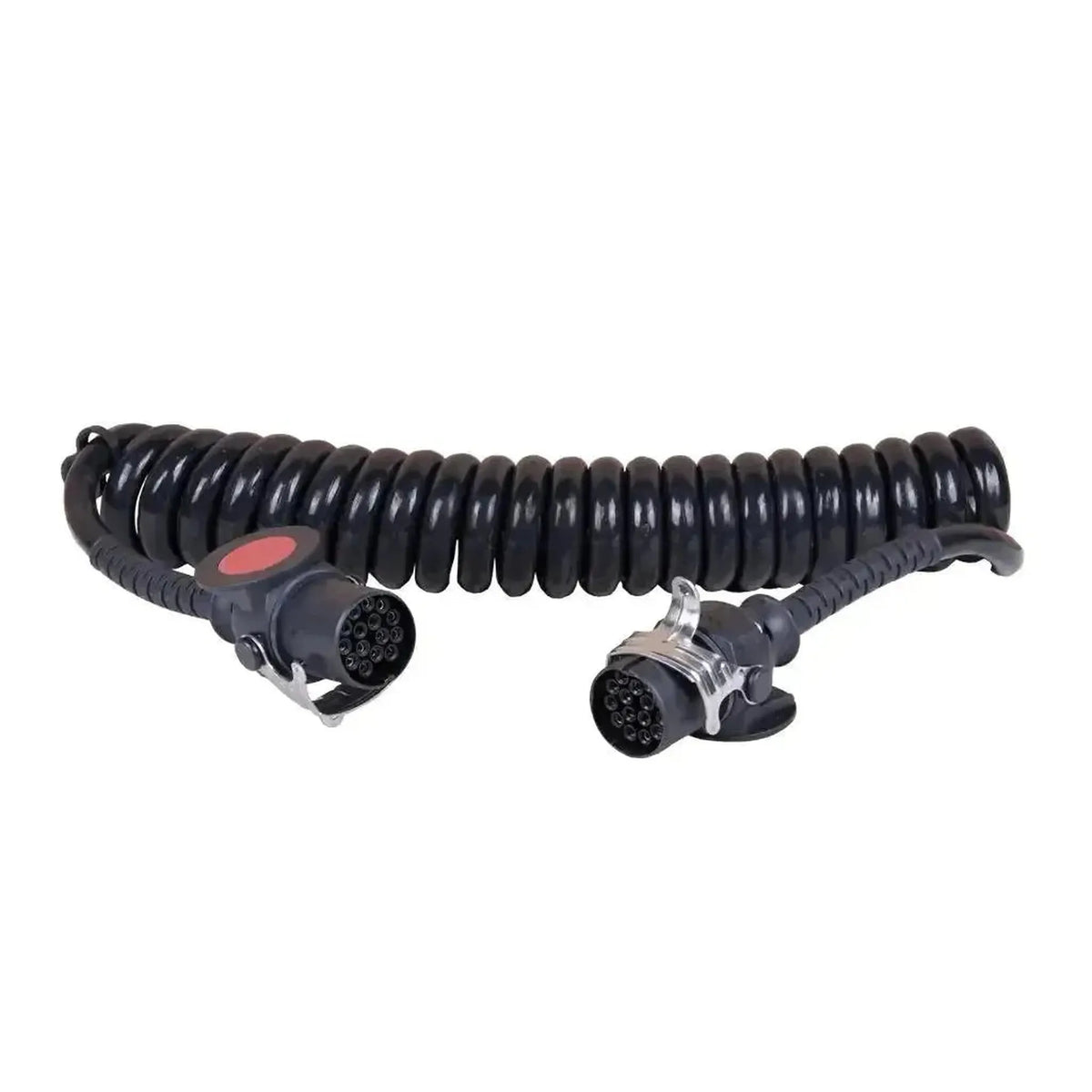

La Cojali 2260109 è un cavo a spirale 24V con un connettore a 15 pin su entrambe le estremità conforme a ISO 12098. Tutti e quindici i pin sono collegati uno a uno, quindi il cavo collega direttamente il connettore a 15 pin della motrice con quello del rimorchio.
Tramite il connettore a 15 pin, secondo la norma, passano l'illuminazione, la luce nebbia posteriore, la luce di retromarcia, l'alimentazione permanente e segnali come usura dei freni, freno di stazionamento e sollevamento asse. Nel catalogo Cojali il cavo è indicato anche come cavo opzionale per il Jaltest PTE.
VANTAGGI
PUNTI DI ATTENZIONE
Applicazioni e funzionalità
Il cavo collega il connettore a 15 pin di motrice e rimorchio, oppure funge da cavo di prova con il Jaltest PTE.
Cosa collega il cavo
- Pin da 1 a 3: Indicatori di direzione e luce nebbia posteriore.
- Pin da 5 a 8: Luci posteriori, luce di arresto, luce di retromarcia.
- Pin 9: +24 V permanenti.
- Pin da 10 a 12: Usura dei freni, freno di stazionamento e sollevamento asse.
- Pin 14 e 15: CAN, non per EBS/ABS.
- Pin 4 e 13: Massa.
Cosa può fare
- Accoppiamento: Collegare elettricamente motrice e rimorchio.
- Test: Leggere i segnali con il Jaltest PTE.
- Sostituzione: Sostituire un cavo a spirale usurato.
Come si utilizza
- Controllo dei connettori: Verificare che i pin siano puliti e diritti.
- Individuare la presa: Cercare la presa a 15 pin sul rimorchio.
- Collegamento lato rimorchio: Inserire un connettore nel rimorchio.
- Collegamento lato motrice: Inserire l'altro connettore nella motrice o nel PTE.
- Verifica delle funzioni: Controllare illuminazione e segnali funzione per funzione.
Veicoli e applicazioni compatibili
Determinante è il connettore a 15 pin secondo ISO 12098 su entrambi i lati. Il cavo è adatto a motrici e rimorchi che hanno entrambi questo connettore.
ISO 12098:
- Motrici e rimorchi con connettore a 15 pin: Secondo ISO 12098.
Contenuto della confezione
- 1x Cojali (2260109) | Cavo a spirale Type-S/N a 15 pin | Rimorchio
Specifiche tecniche
Generale
- La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
- Cojali
- Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
- Cavo a spirale
Connessioni
- A quale tensione di bordo funziona il cavo. Camion e rimorchi utilizzano di solito 24 V.Tensione
- 24 V
- Tra quali temperature può utilizzare il cavo in sicurezza.Temperatura di esercizio
- Da -40 a 80 °C
Dimensioni e peso
- La lunghezza del cavo. Un cavo più lungo offre maggiore libertà di movimento con una presa difficile da raggiungere.Lunghezza del cavo
- 450 cm
- Il peso del cavo o dell'adattatore.Peso
- 2,17 kg
- Numero di riferimento
- 2.260.109
Altre specifiche
- Applicazione
- Collegamento connettore a 15 poli tra trattore e rimorchio
- Lato trattore
- 15 poli ISO 12098 (maschio)
- Lato rimorchio
- 15 poli ISO 12098 (maschio)
- Norma
- ISO 12098
