Scopri prodotti simili: Cavi di Prolunga OBD per Veicoli e Adattatori, Cojali
Cojali  |  SKU: 2260105

Cojali (2260105) | Cavo a spirale Wabco 7 pin Type-S (ISO 3731) | Rimorchio

€69,95 incl.
€57,81 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

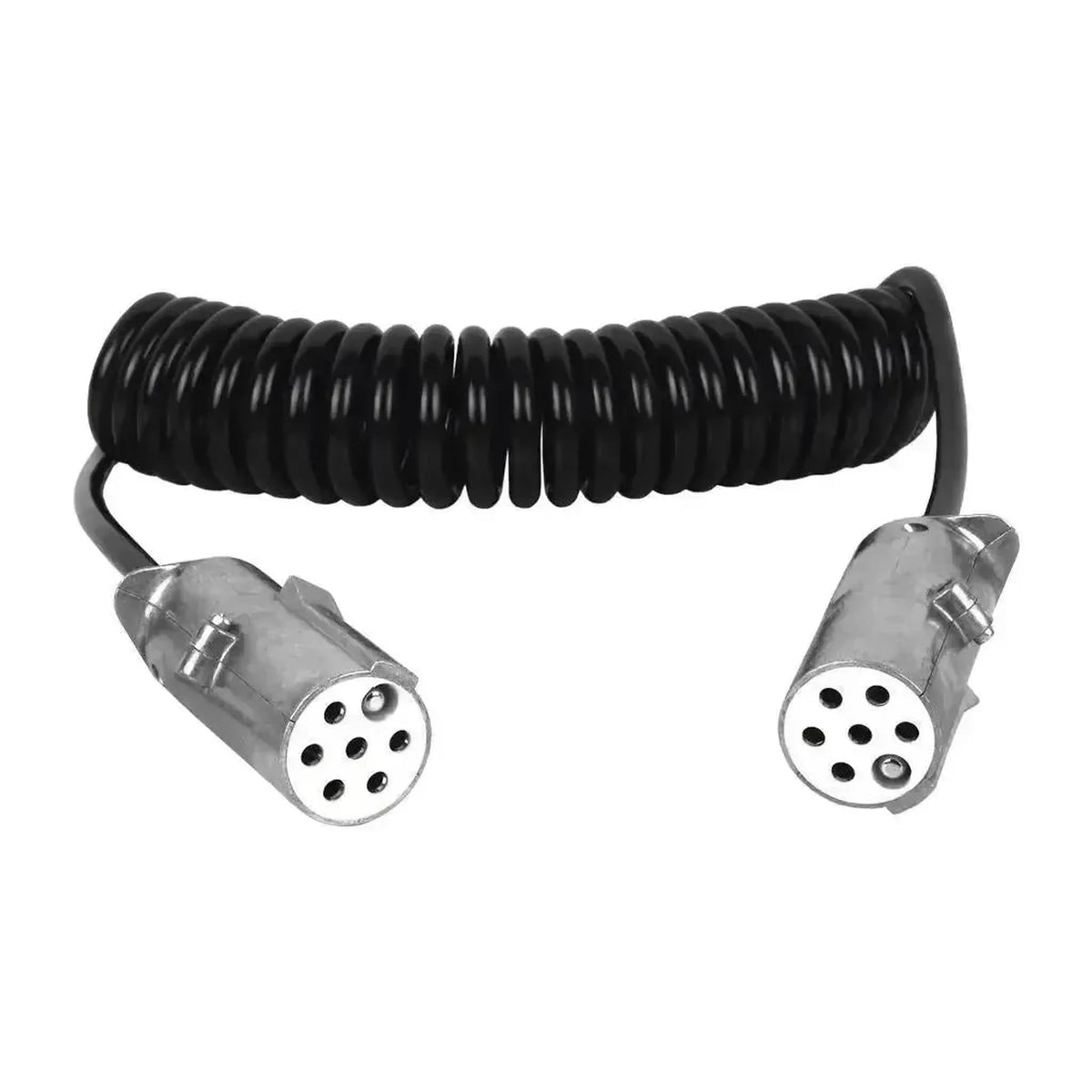

Il Cojali 2260105 è un cavo a spirale da 24 V con connettore Type S a 7 poli secondo ISO 3731 su entrambe le estremità, di colore bianco. Il cavo collega la presa 24S del trattore con quella del rimorchio, pin per pin.

Cojali indica WABCO 4413000030 come riferimento OE. Attraverso la 24S, secondo la norma, passano l'alimentazione permanente, l'alimentazione tramite contatto, la segnalazione di guasto ABS, la luce di retromarcia e la luce nebbia posteriore. Nel catalogo Cojali il cavo è indicato anche come cavo opzionale per il Jaltest PTE.

PUNTI DI FORZA

✔Equivalente a WABCO 4413000030, quindi può sostituire direttamente un cavo originale usurato.
✔Tutti e sette i pin sono collegati uno a uno, quindi il cavo funziona con ogni impianto 24S conforme alla norma.
✔I connettori Type S bianchi si distinguono subito dai Type N neri per l'illuminazione.
✔Con una lunghezza massima di 4,1 m e una temperatura di esercizio da -40 a 80 °C, il cavo è adatto all'uso quotidiano all'aperto.

PUNTI DA CONSIDERARE

✕La 24S non trasporta segnali CAN; per il collegamento EBS/ABS secondo ISO 7638 il cavo corretto è il 2260113.
✕La illuminazione di base passa tramite la 24N; per questa funzione il cavo corretto è il 2260104.
✕Solo per impianti a 24V; il cavo non è destinato ai rimorchi a 12V.
✕Entrambe le estremità sono Type S; per un trattore con presa a 15 poli serve un altro cavo.

Applicazioni e funzionalità

Il cavo collega la presa 24S di trattore e rimorchio, oppure funge da cavo di test per il Jaltest PTE.

Cosa collega il cavo

  • Pin 4 e 6: Alimentazione permanente e tramite contatto.
  • Pin 2: Segnalazione di guasto ABS.
  • Pin 3: Luce di retromarcia.
  • Pin 7: Luce nebbia posteriore.
  • Pin 5: Comando tramite massa.
  • Pin 1: Massa.

Cosa può fare

  • Agganciamento: collegare elettricamente trattore e rimorchio.
  • Test: leggere i segnali con Jaltest PTE.
  • Sostituzione: sostituire un cavo a spirale usurato.

Come utilizzarlo

  1. Controllo dei connettori: verificare che i pin siano puliti e diritti.
  2. Individuare il collegamento: Cerchi la 24S bianca su trattore e rimorchio.
  3. Collegamento lato rimorchio: Inserisca un connettore nella 24S del rimorchio.
  4. Collegamento lato trattore: Inserisca l'altro connettore nel trattore o nel PTE.
  5. Verifica delle funzioni: Controlli alimentazione, luce nebbia e luce di retromarcia.

Veicoli e applicazioni compatibili

Determinante è il collegamento Type S a 7 poli secondo ISO 3731. Cojali indica il cavo per i seguenti autocarri.

Mercedes-Benz:

  • Atego, L, MK, NG e SK: con presa 24S.

Scania:

  • Serie 2, 3 e 4, P, G, R e T: con presa 24S.

Volvo:

  • F10, F12, F16, N10 e N12: con presa 24S.
  • FL10, FL12, FM9, FM10, FM11, FM12 e FM13: con presa 24S.
  • FH12, FH13 e FH16: Anche FH13 e FH16 Euro 6.

DAF, MAN e Renault:

  • Autocarri: con presa 24S.
💡
Utile sapere: Il connettore Type S di questo cavo è bianco, il Type N per l'illuminazione è nero. I due connettori sono realizzati in modo diverso secondo la norma, quindi verifichi sul rimorchio quale presa desidera collegare.

Contenuto della confezione

  • 1x Cojali (2260105) | Wabco 7 pin Type-S (ISO 3731) Cavo a spirale | Rimorchio

Specifiche tecniche

Generale

La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
Cojali
Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
Cavo a spirale

Connessioni

A quale tensione di bordo funziona il cavo. Camion e rimorchi utilizzano di solito 24 V.Tensione
24 V
Tra quali temperature può utilizzare il cavo in sicurezza.Temperatura di esercizio
Da -40 a 80 °C

Dimensioni e peso

La lunghezza del cavo. Un cavo più lungo offre maggiore libertà di movimento con una presa difficile da raggiungere.Lunghezza del cavo
410 cm
Il peso del cavo o dell'adattatore.Peso
1,04 kg
Numero di riferimento
2.260.105

Altre specifiche

Applicazione
Collegamento presa 24S tra trattore e rimorchio
Attacco lato trattore
Type S a 7 poli (ISO 3731, bianco)
Attacco lato rimorchio
Type S a 7 poli (ISO 3731, bianco)
