Godiag  |  SKU: HKSF382-B

GoDiag | MQB Data Collector (ELV/TCM-DSG) Adattatore Cambio | Accessori

€14,95 incl.
€12,36 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

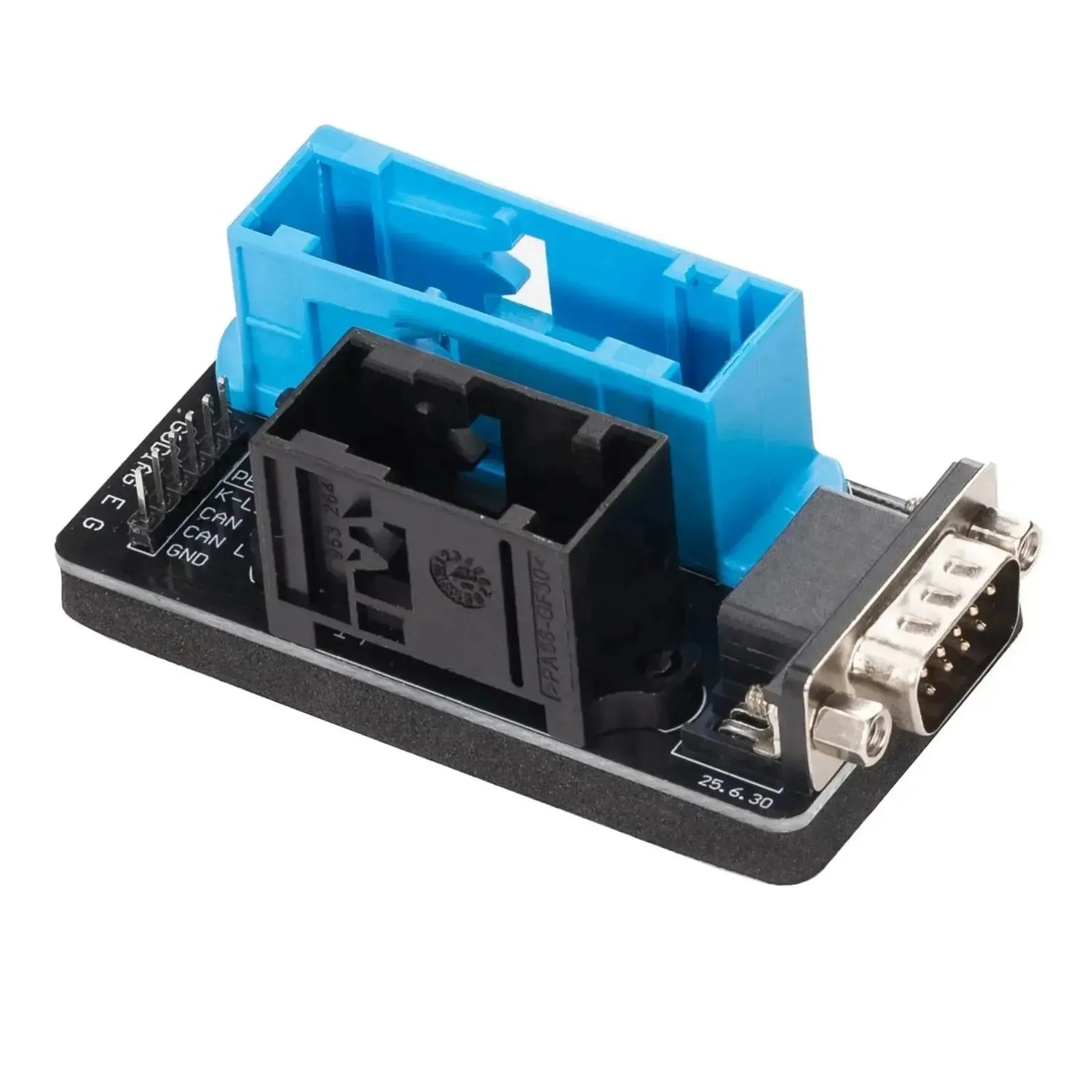

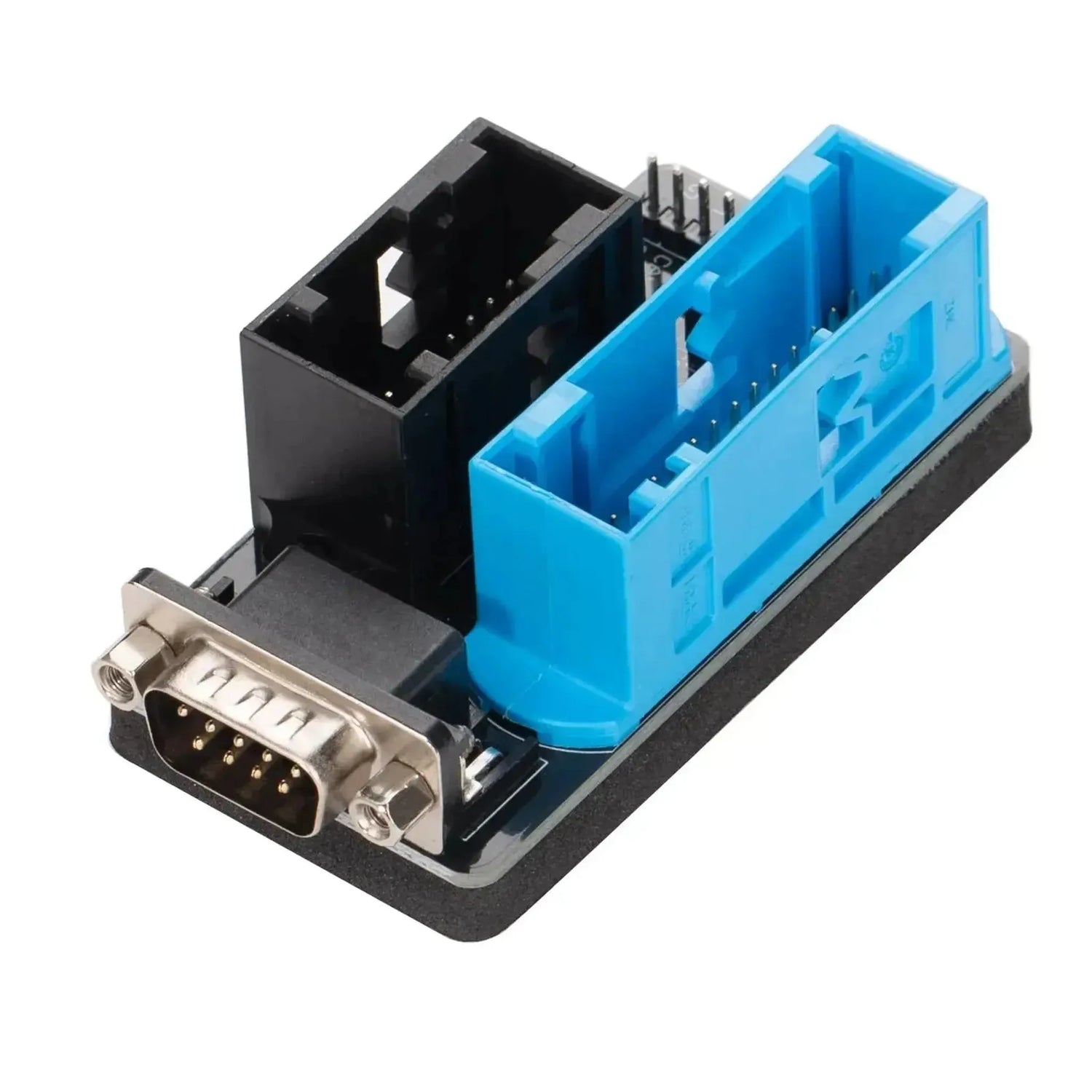

Il GoDiag MQB Data Collector (ELV/TCM-DSG) è un adattatore specializzato per cambio automatico progettato per la raccolta dati e l'esecuzione di diagnosi su veicoli VAG. Questa scheda interfaccia funge da ponte essenziale per i tecnici diagnostici che operano su piattaforme MQB. L'apparecchio è specificamente sviluppato per estrarre dati dalla Serratura Sterzante Elettronica (ELV) e per stabilire una comunicazione stabile con i Moduli di Controllo del Cambio (TCM) dei cambi DSG. Il circuito stampato è dotato di connettori standardizzati, incluso un collegamento DB9 e porte specifiche VAG, che garantiscono connessioni sicure senza necessità di tagliare o saldare l'impianto elettrico originale del veicolo.

Per far funzionare correttamente l'adattatore, lo si collega in una configurazione di prova al di fuori del veicolo o direttamente tramite la spina del cruscotto. In combinazione con una piattaforma di test compatibile, come il GoDiag GT115 o l'adattatore cambio GT107+, il modulo crea un ambiente simulato per l'ECU. Questo consente di leggere e scrivere in sicurezza i dati flash verso il modulo cambio o l'ELV tramite i protocolli CAN-bus. I pin di misurazione accessibili per CAN High, CAN Low, K-Line e alimentazione (VCC/IGN/GND) consentono allo strumento diagnostico di elaborare il segnale correttamente. Ciò permette ai tecnici di eseguire comodamente su un banco di lavoro diagnosi, clonazione dati o modifiche, aumentando significativamente l'efficienza in officina.

VANTAGGI

✔ Consente la lettura e la scrittura diretta dei dati TCM ed ELV al di fuori del veicolo in una configurazione di prova.
✔ Previene i danni all'impianto elettrico originale del veicolo mediante l'utilizzo di connettori plug-and-play.
✔ Dotato di pin esterni chiaramente etichettati per CAN, K-Line e alimentazione per il controllo dei segnali.

AVVERTENZE

✕ Richiede apparecchiature di test GoDiag aggiuntive (come GT115 o GT107+) per configurare una connessione completa.
✕ Compatibile esclusivamente con l'architettura della piattaforma VAG MQB.

Applicazioni e funzionalità

Questo adattatore è sviluppato per compiti diagnostici specifici e manipolazione dati sui moduli di trasmissione e colonna sterzante all'interno della piattaforma MQB.

  • Raccolta dati ELV: Legge e raccoglie i dati di sicurezza e operativi dal modulo Serratura Sterzante Elettronica (ELV) utilizzando il collegamento del cruscotto.
  • Comunicazione DSG TCM: Stabilisce una connessione di comunicazione diretta e stabilizzata con il Modulo di Controllo del Cambio (TCM) dei cambi DSG per scopi diagnostici e di programmazione.
  • Lettura e scrittura flash: Facilita il trasferimento impeccabile di firmware e dati di calibrazione verso l'ECU o TCM quando la scheda è collegata al tablet diagnostico e all'interfaccia appropriati.
  • Test su banco (Diagnosi da Banco): Consente di scollegare i moduli dal veicolo e leggerli su un banco di lavoro, garantendo un'alimentazione controllata durante le azioni di programmazione critiche.

Funzioni speciali e capacità

Il modulo contiene proprietà hardware specifiche che rendono il processo di test e diagnostica più trasparente per il tecnico.

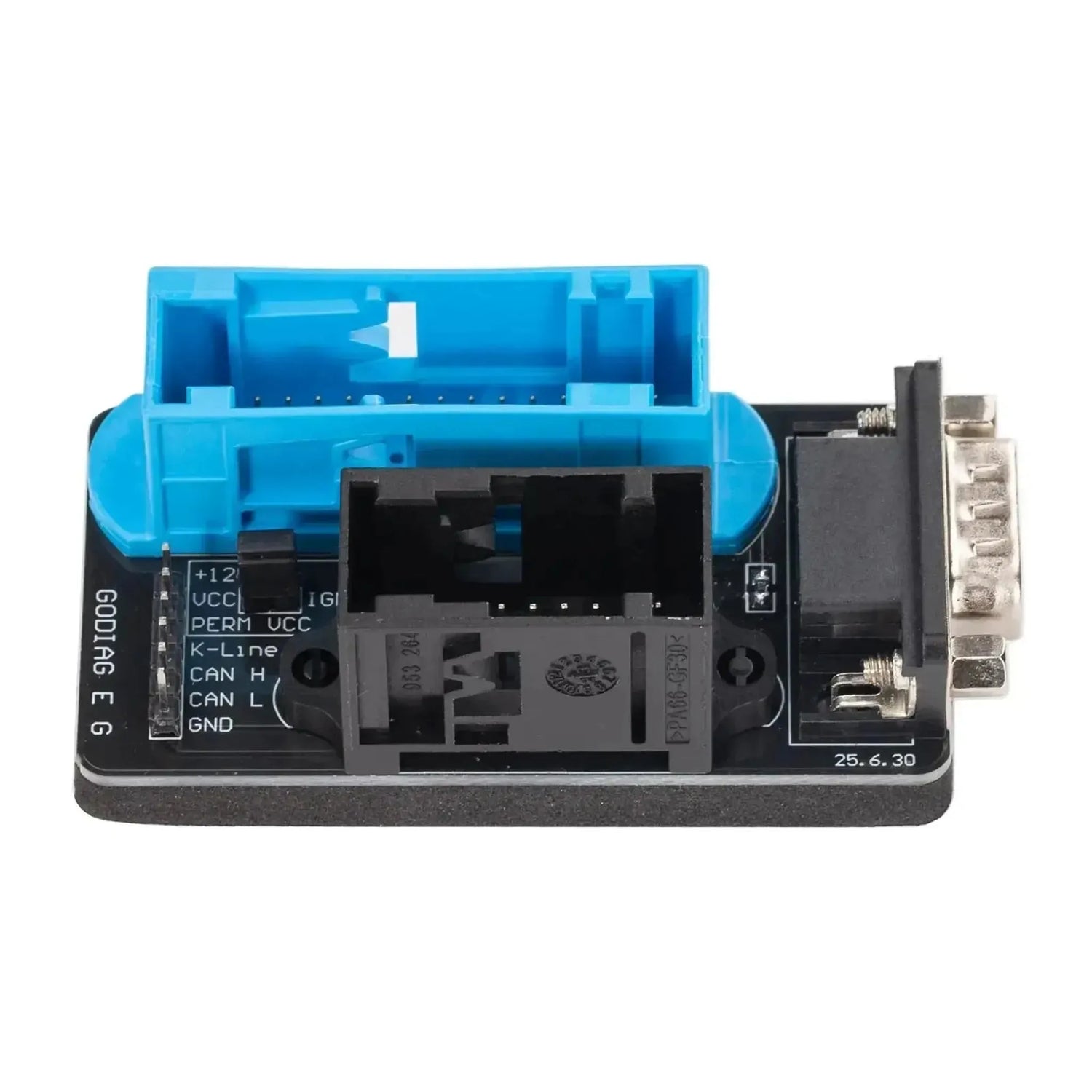

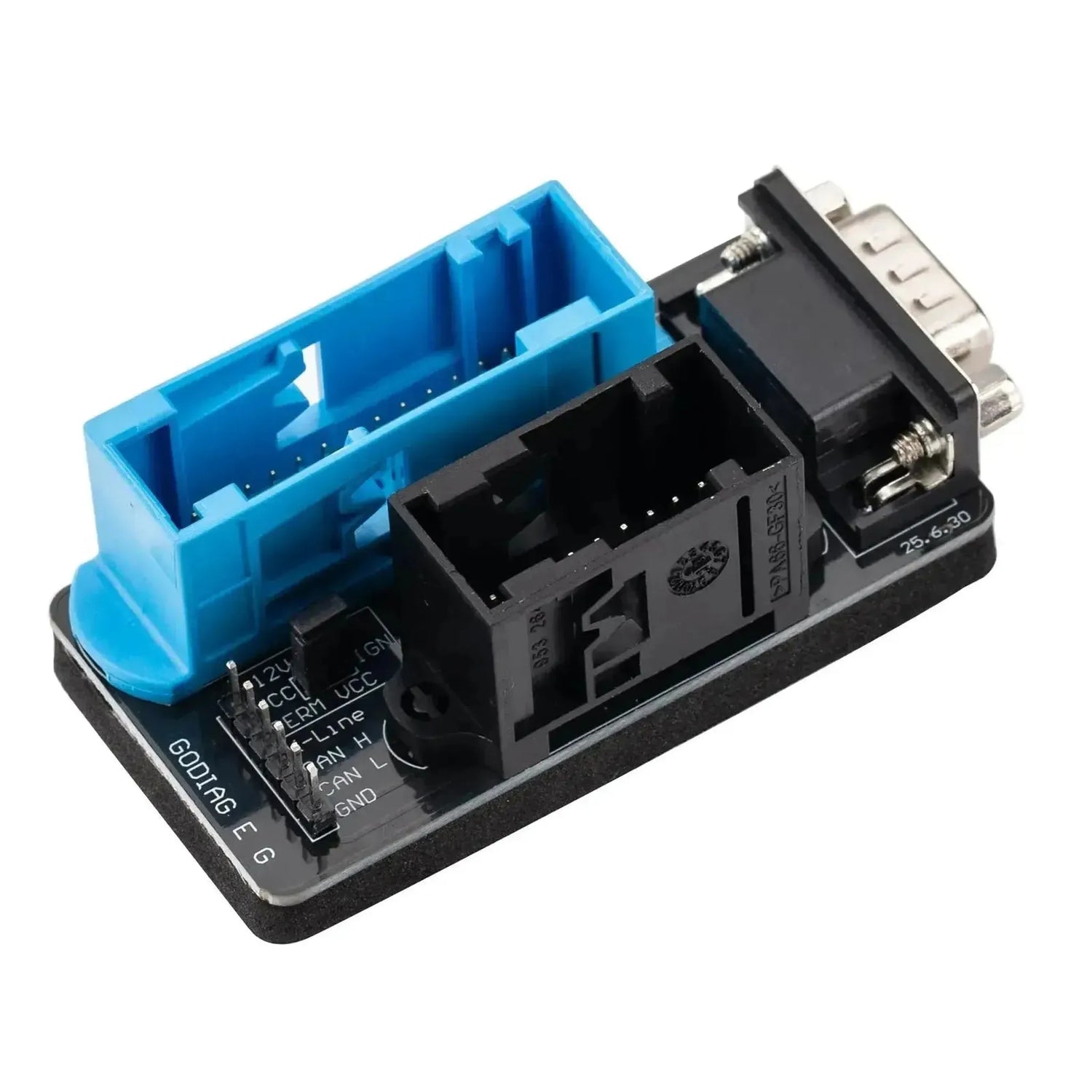

  • Pin di comunicazione integrati: Il circuito stampato è equipaggiato con diramazioni saldate per +12V, VCC, IGN, PERM VCC, K-Line, CAN H, CAN L e GND. Ciò consente al tecnico di misurare direttamente i segnali con un oscilloscopio o multimetro durante la programmazione.
  • Interfaccia seriale DB9: Utilizza un robusto connettore DB9 standard per un'integrazione senza interferenze e perfetta con i cavi GoDiag esistenti e i jumper OBD2.

Contenuto della confezione

  • 1x GoDiag | MQB Data Collector (ELV/TCM-DSG) Adattatore Cambio Automatico | Accessori
💡
Informazione importante: Durante il flash o l'apprendimento di moduli DSG o ELV su banco (bench setup), assicurarsi sempre di utilizzare un'alimentazione di alta qualità e stabilizzata sulla piattaforma di test principale. I cali di tensione durante la sovrascrittura dei dati possono causare un modulo corrotto o inutilizzabile.

Specifiche tecniche

Specifica Descrizione
Marca prodotto GoDiag
Modello prodotto Collettore dati MQB
Numero parte (Produttore) SF382-B
Piattaforma supportata VAG MQB
Moduli compatibili ELV (Serratura Sterzante Elettronica), TCM (Trasmissione DSG)
Connessioni Spina cruscotto VAG (blu), DB9, Connettore di test multi-pin
Supporto protocolli CAN-bus, K-Line
Pin di misurazione integrati +12V, VCC, IGN, PERM VCC, K-Line, CAN H, CAN L, GND
