Interruttore universale (FT232RL) HS/MS-CAN | Cavo interfaccia ELM327 (USB)

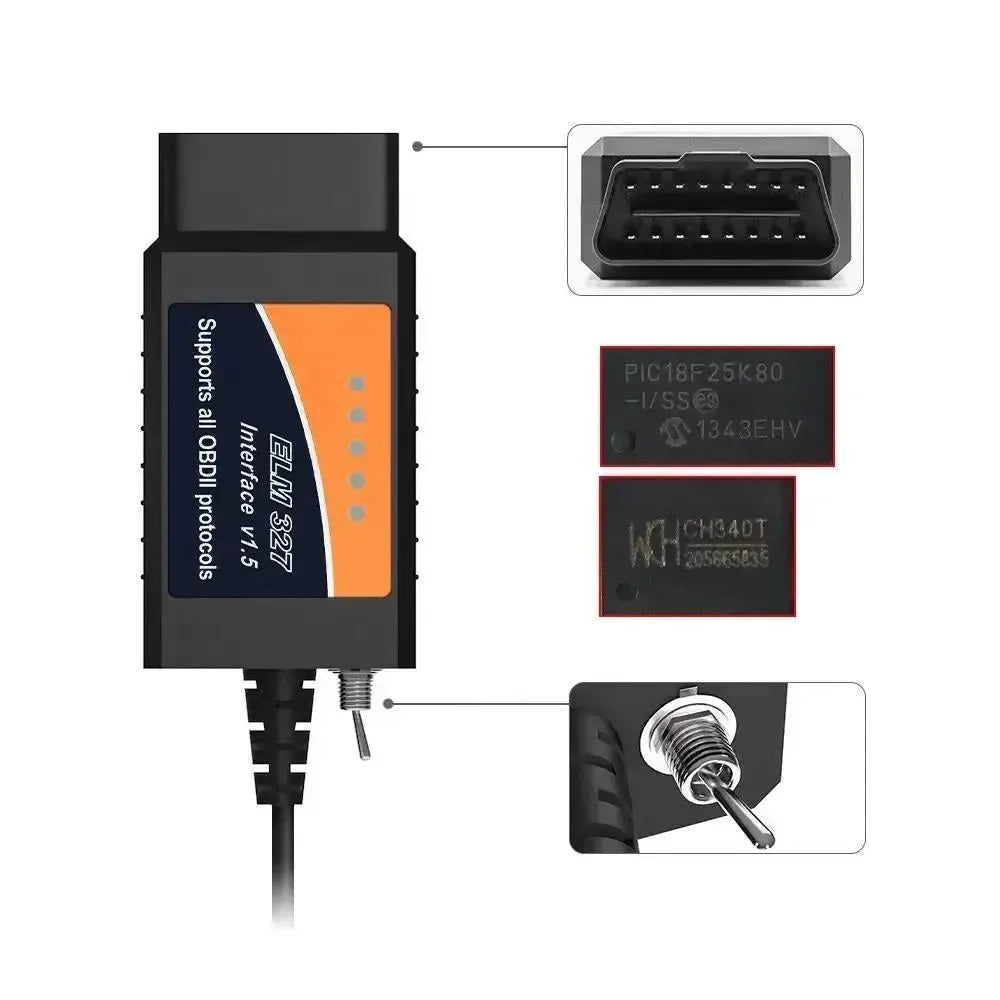

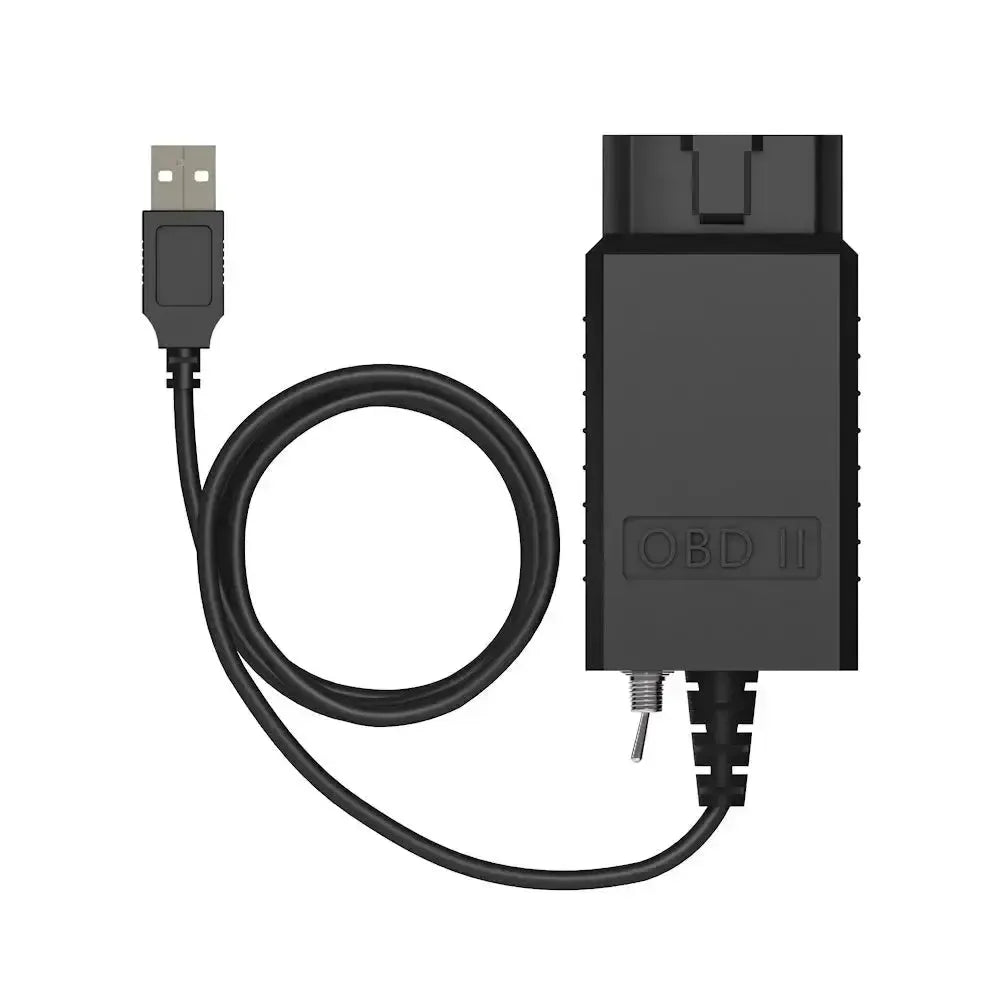

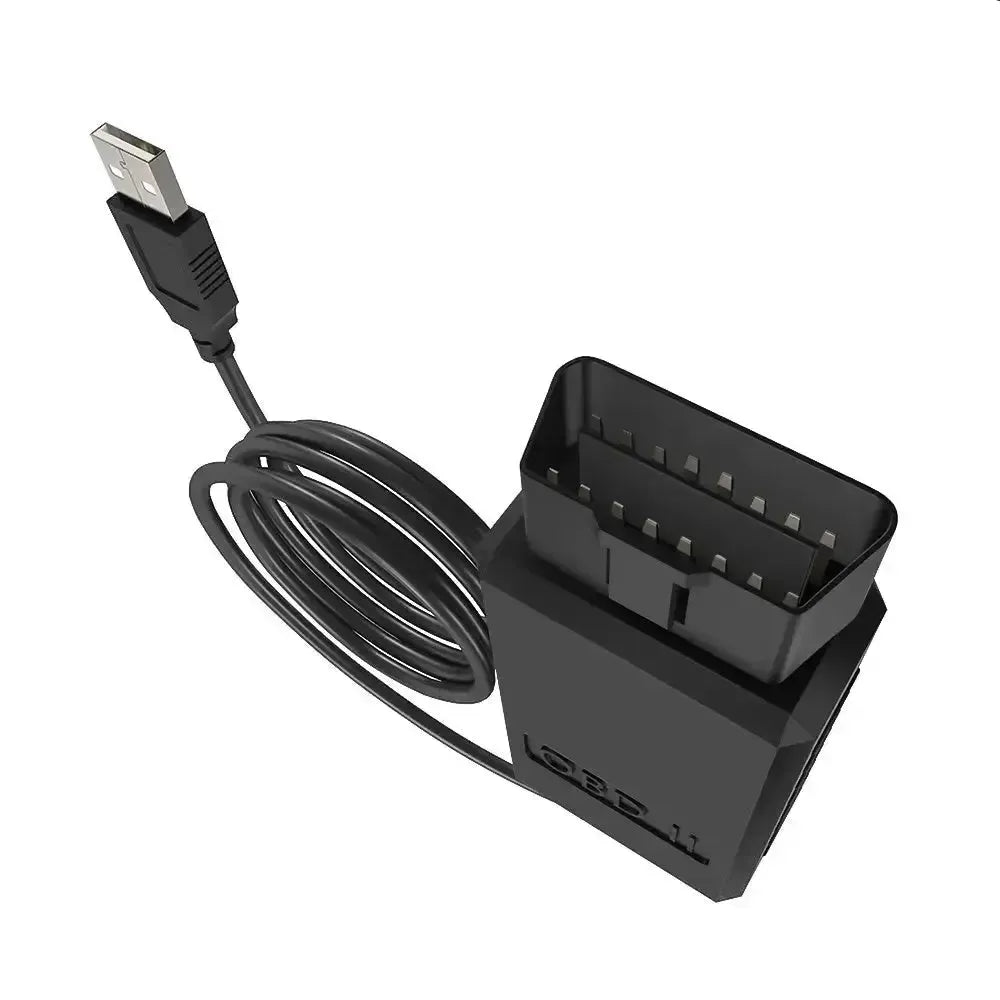

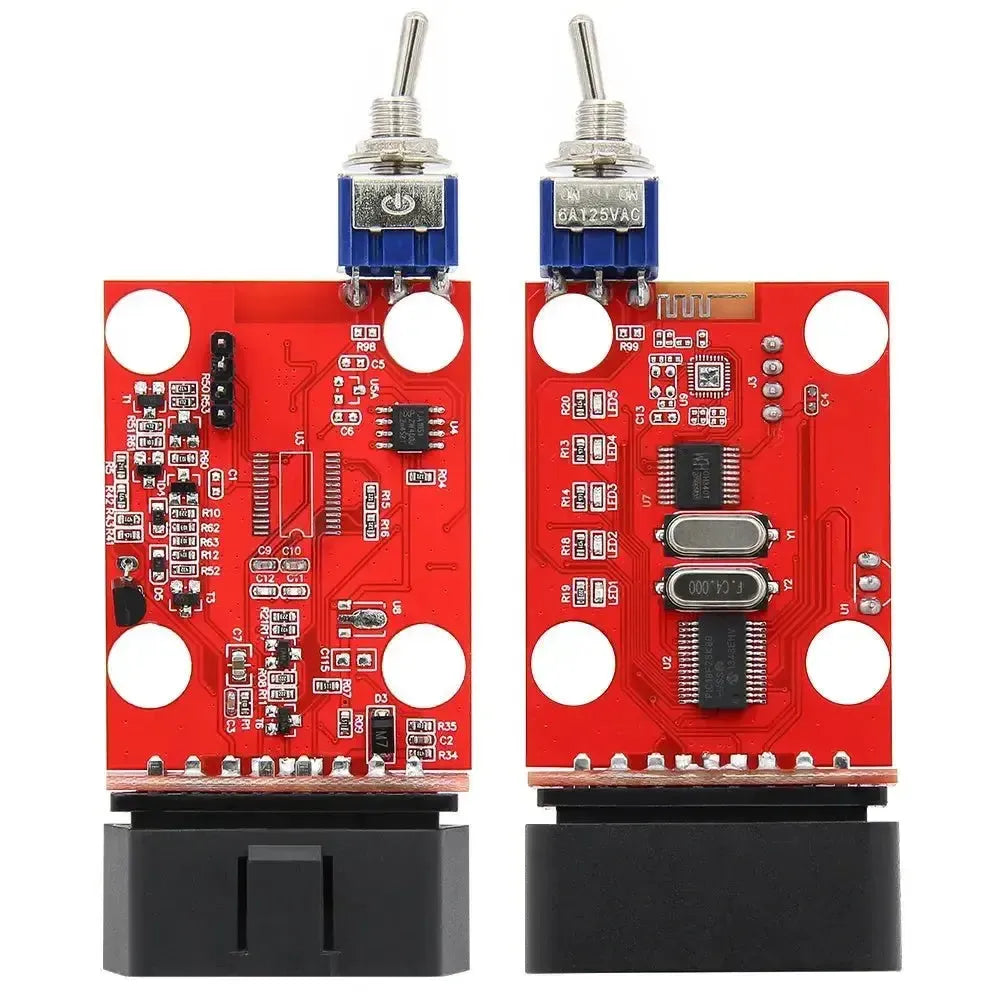

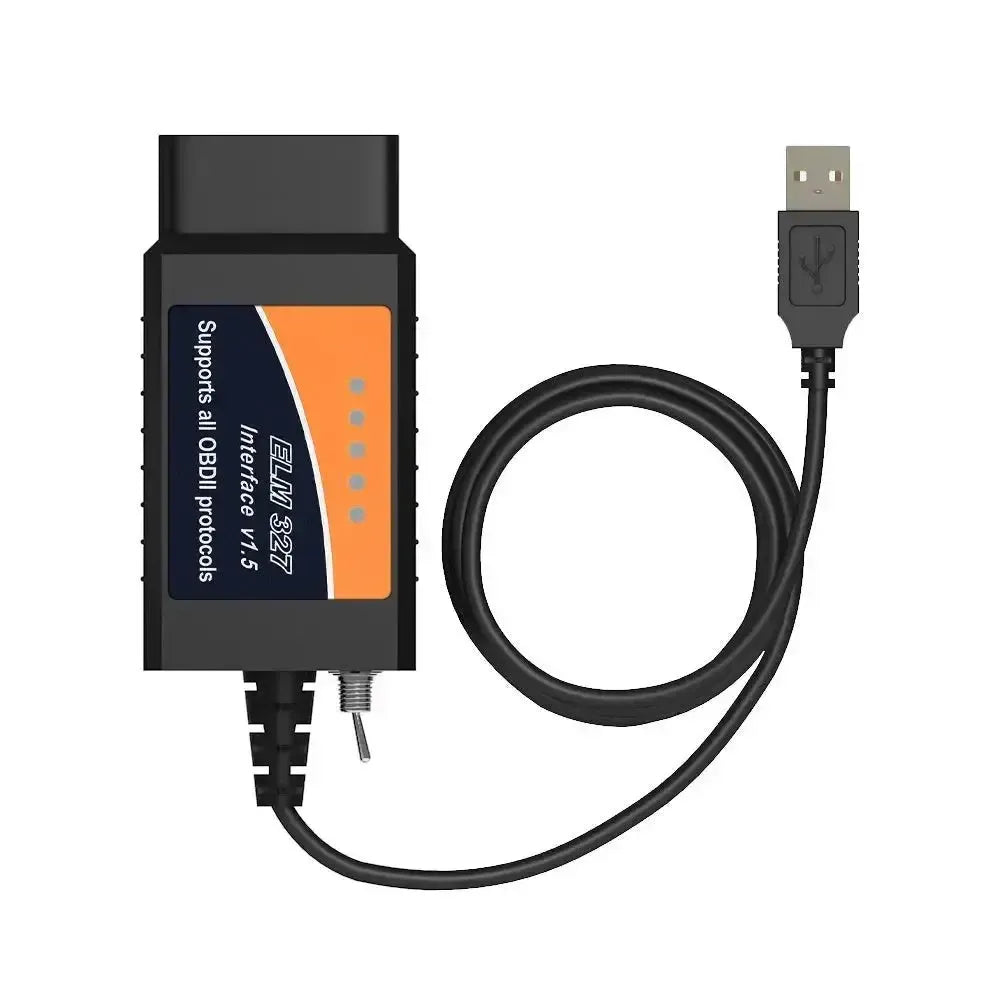

Il cavo di interfaccia universale (FT232RL) HS/MS-CAN Switch ELM327 (USB) è uno strumento diagnostico progettato per veicoli. Questo cavo utilizza il chip FT232RL, noto per la sua stabilità e affidabilità, e dispone di un interruttore HS/MS-CAN integrato. La connessione al veicolo avviene tramite la standard presa OBD-II, mentre la comunicazione con un computer avviene tramite una connessione USB.

La caratteristica unica di questo cavo di interfaccia è la possibilità di commutare tra la rete High-Speed CAN (HS-CAN) e la rete Medium-Speed CAN (MS-CAN) nei veicoli compatibili. Questo apre la porta a funzionalità diagnostiche avanzate e funzioni di programmazione per moduli specifici non accessibili tramite interfacce ELM327 standard, come la lettura di moduli per aria condizionata, servosterzo e infotainment.

Applicazione e funzionalità:

Questo cavo di interfaccia è destinato a diagnostica e personalizzazione avanzata del veicolo, in particolare per veicoli che utilizzano sia reti HS-CAN che MS-CAN.

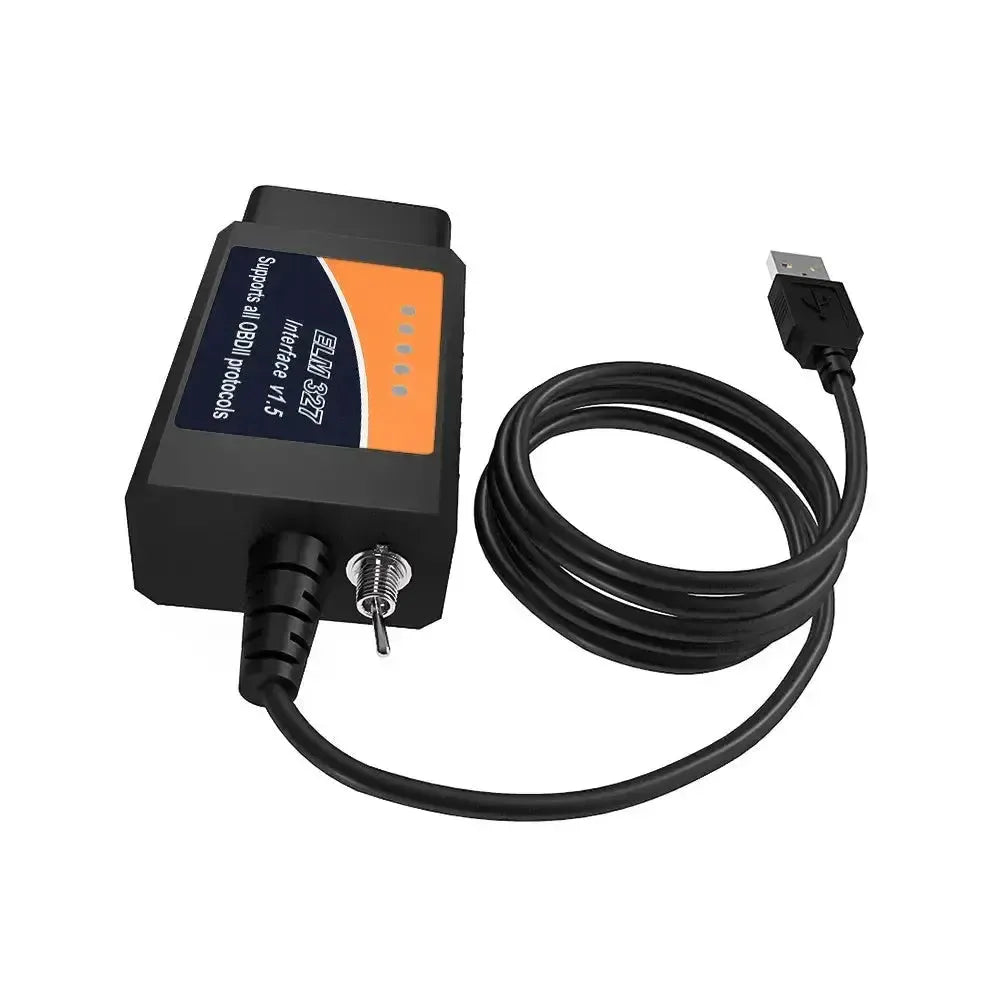

• Interruttore HS/MS-CAN: Permette di passare tra le reti CAN ad alta velocità e a velocità media, offrendo accesso a una gamma più ampia di moduli e funzionalità del veicolo rispetto a un'interfaccia ELM327 standard.
• Diagnostica avanzata: Supporta la lettura e la cancellazione dei codici di errore (DTC), la visualizzazione dei dati sensore in tempo reale e l'esecuzione di test specifici su vari moduli, inclusi quelli sulla rete MS-CAN.
• Accesso ai moduli: Fornisce accesso a moduli come ABS, airbag, servosterzo, cruscotto, climatizzazione e sistemi audio, che spesso operano sulla rete MS-CAN.

Veicoli e applicazioni compatibili:

Questo cavo di interfaccia è compatibile con un'ampia gamma di veicoli che supportano i protocolli standard OBD-II, con particolare attenzione alla compatibilità estesa con modelli che utilizzano sia reti HS-CAN che MS-CAN.

• OBD-II Universale: Adatto alla maggior parte dei veicoli prodotti dopo il 1996 negli USA, dopo il 2001 in Europa (benzina) e dopo il 2004 (diesel), conformi allo standard OBD-II.
• Veicoli Ford: Progettato specificamente per fornire accesso esteso ai moduli MS-CAN in un'ampia gamma di modelli Ford (ad es. Focus, Mondeo, Kuga, Transit, Fiesta).
• Veicoli Mazda: Compatibile con alcuni modelli Mazda che condividono architetture CAN-bus simili a quelle di Ford.

Software e applicazioni compatibili:

La funzionalità di questo cavo di interfaccia è ottimizzata se utilizzata in combinazione con software diagnostici specifici.

• FORScan (Windows): Questo software è stato sviluppato appositamente per i veicoli Ford e sfrutta appieno la funzione di commutazione HS/MS-CAN, offrendo accesso a diagnostica avanzata, programmazione e personalizzazione dei moduli.
• ELMConfig (Windows): Un'applicazione utile per la configurazione e la personalizzazione dei moduli in alcuni modelli Ford.
• FoCCCus (Windows): Focalizzato sulla Ford Focus, questo strumento offre capacità diagnostiche e di personalizzazione approfondite.
• Altri software compatibili ELM327 (Windows): Per diagnosi OBD-II generica su altri marchi, come OBD Auto Doctor, ScanMaster-ELM, PCMSCAN. Tuttavia, la funzionalità estesa HS/MS-CAN è principalmente rivolta a veicoli Ford/Mazda.

Sistemi operativi compatibili:

Questo cavo interfaccia USB è progettato principalmente per l'uso con computer desktop e portatili.

• Windows: Compatibile con Windows XP, Vista, 7, 8, 10 e 11 (versioni 32-bit e 64-bit). Richiede l'installazione dei driver FTDI appropriati.
• Android: Non direttamente compatibile via USB senza supporto OTG speciale e applicazioni che possono utilizzare porte seriali USB.
• iOS: Non compatibile.

Protocolli e sistemi supportati:

Questo cavo interfaccia supporta un'ampia gamma di protocolli diagnostici, inclusi gli standard obbligatori OBD-II e specifiche reti CAN.

• ISO9141-2: Per veicoli più vecchi con linea K.
• ISO14230-4 (KWP2000): Spesso usato in veicoli asiatici e in alcuni europei.
• ISO15765-4 (CAN): Il protocollo moderno più comune, incluso High-Speed CAN (HS-CAN).
• J1850 VPW: Utilizzato dai veicoli GM.
• J1850 PWM: Utilizzato dai veicoli Ford.
• MS-CAN (Medium-Speed CAN): Accessibile specificamente tramite l'interruttore integrato per moduli come infotainment, climatizzazione e ABS in veicoli Ford compatibili.

Contenuto della confezione:

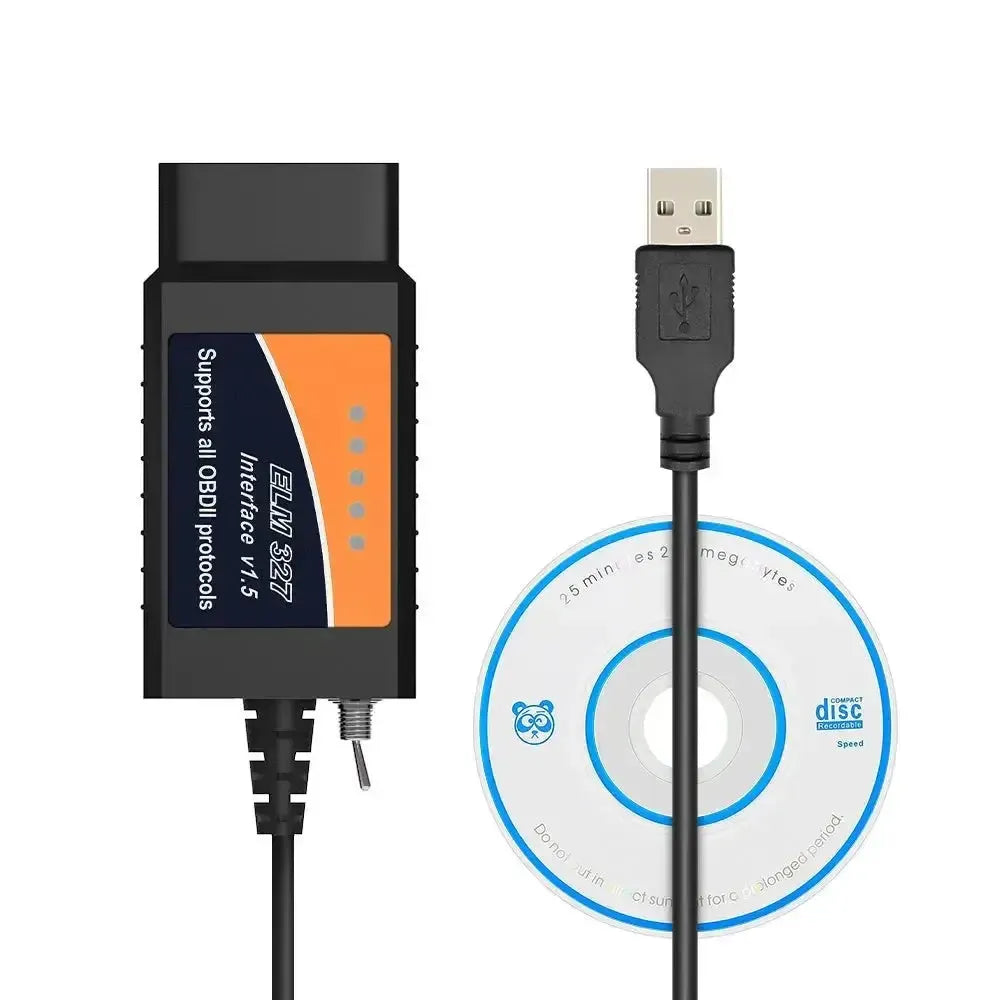

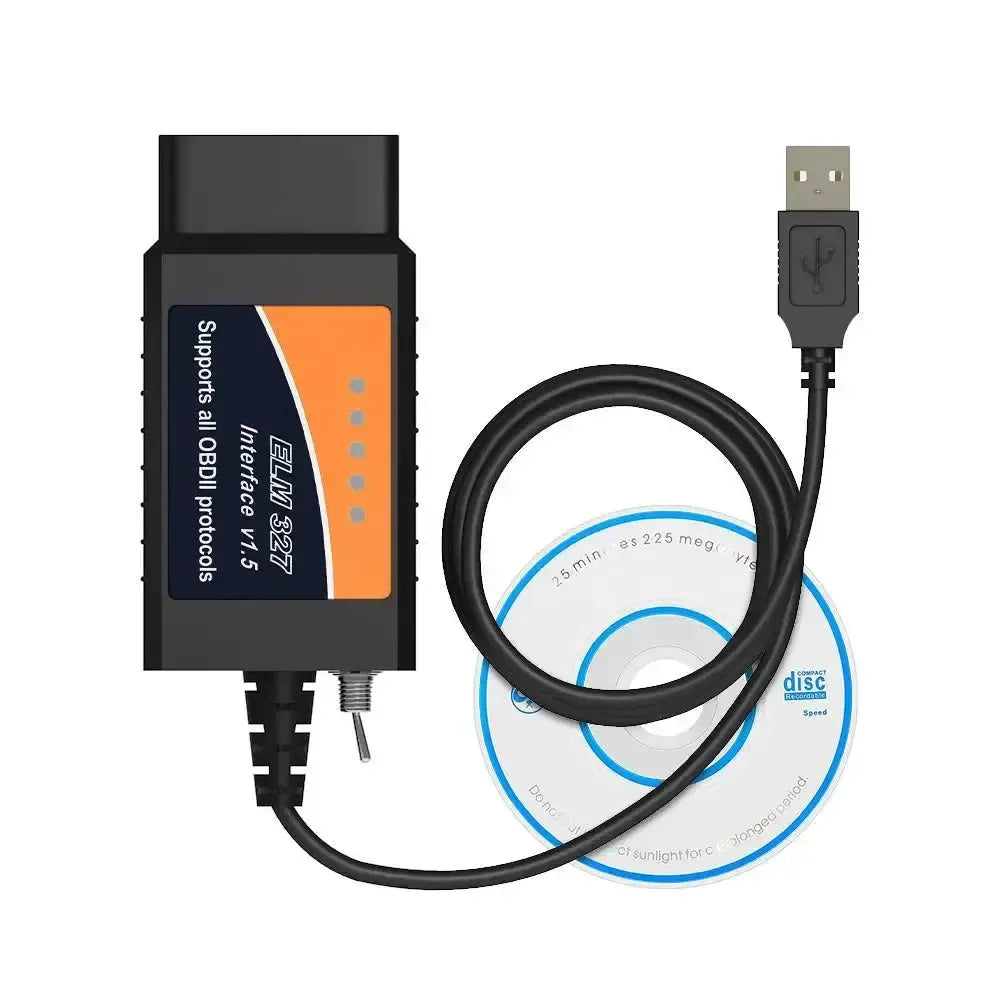

• 1x Cavo interfaccia Switch ELM327 universale (FT232RL) HS/MS-CAN (USB)
• Accesso ai driver (download online).
