Jaltest  |  SKU: JDC110A

Jaltest (JDC110A) | Adattatore 7+7 poli (CAN ISO 7638-1) – OBD2 a 16 poli | Rimorchio

€236,95 incl.
€195,83 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

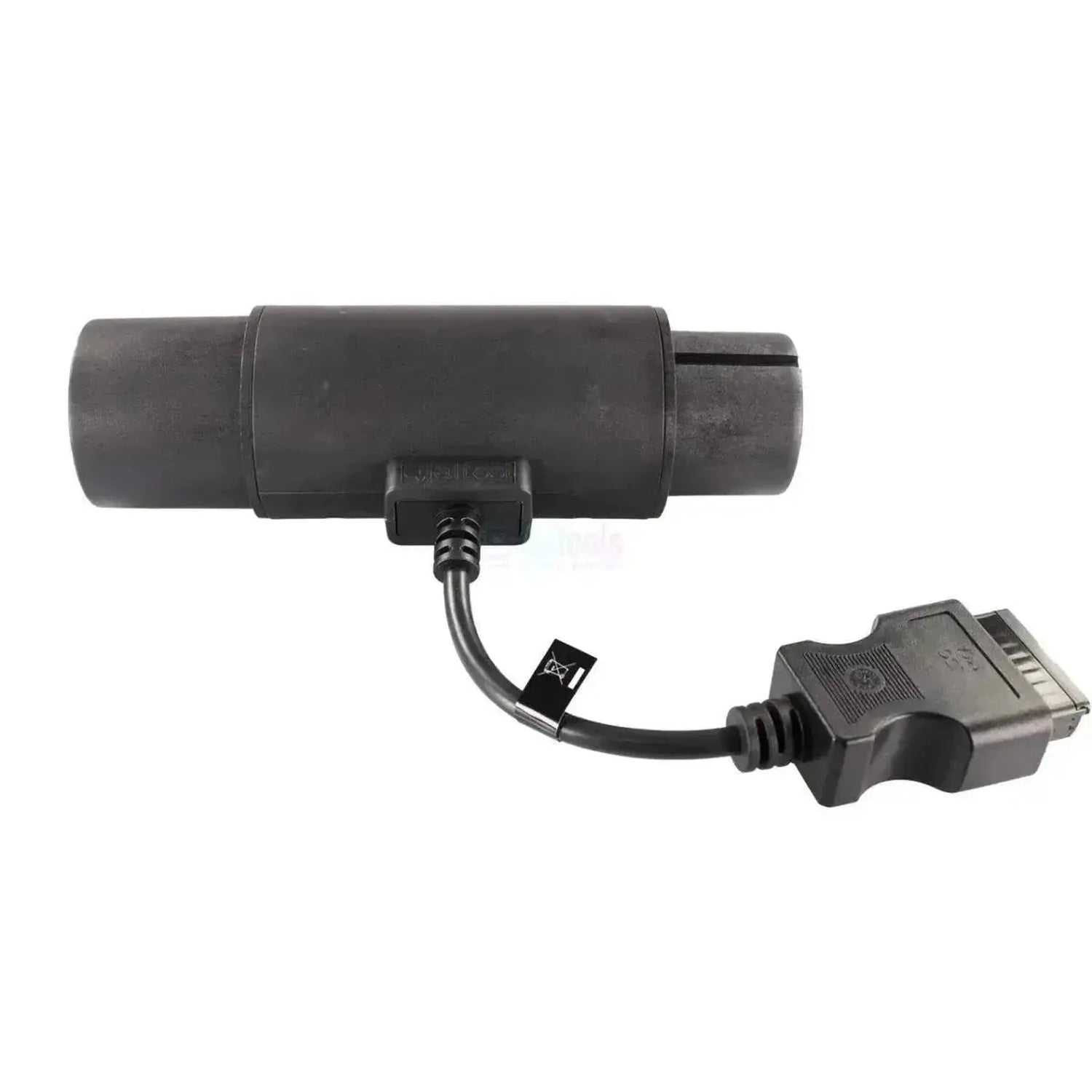

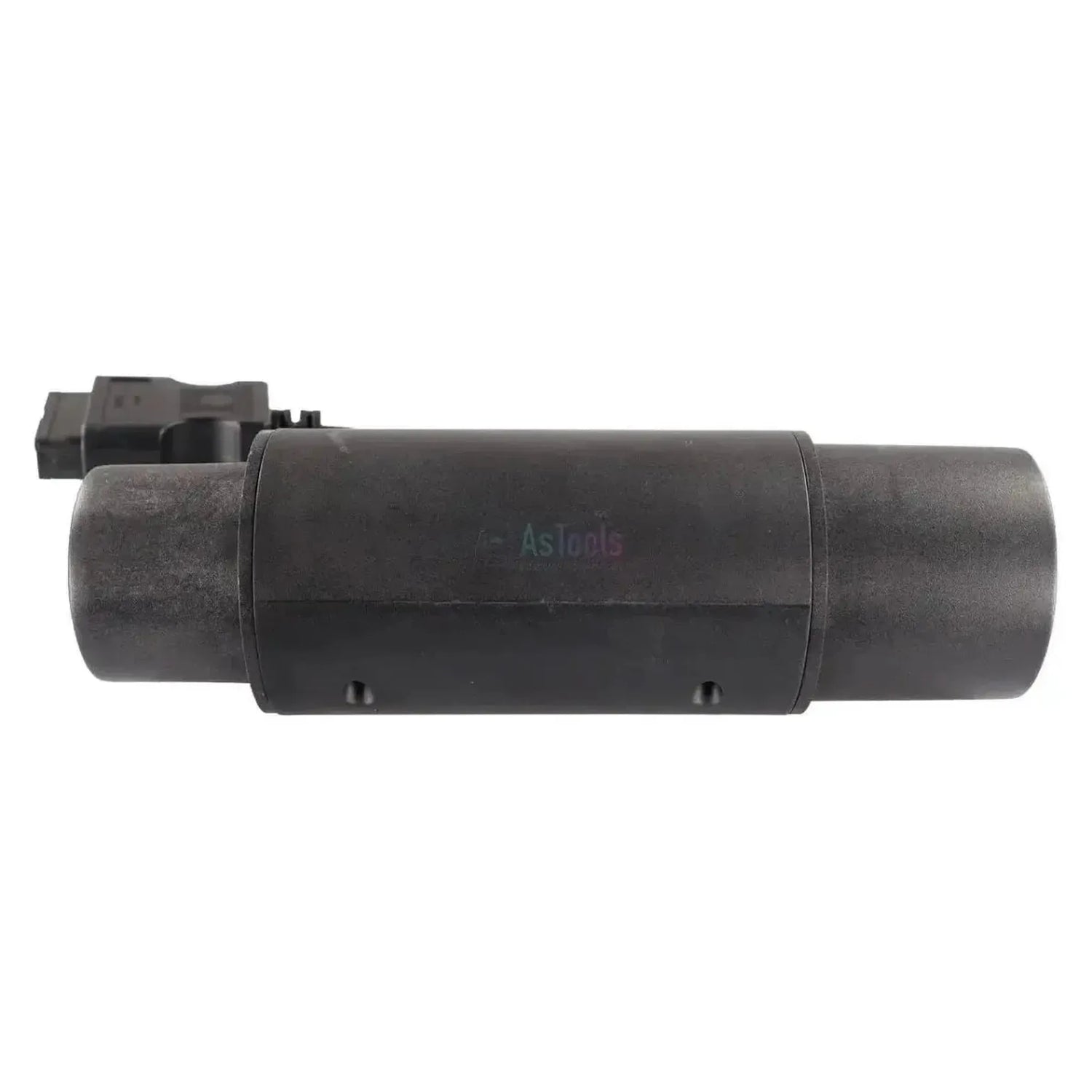

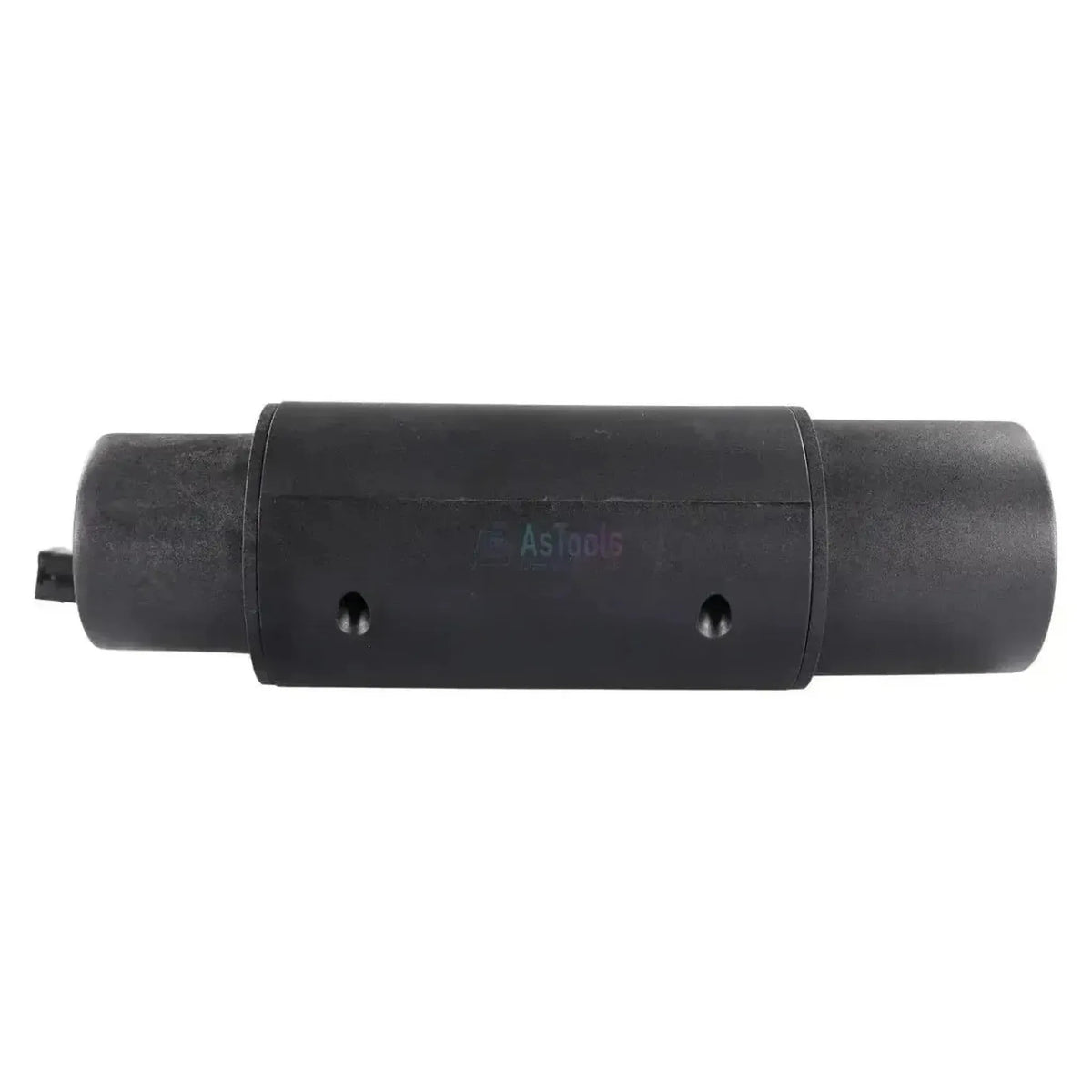

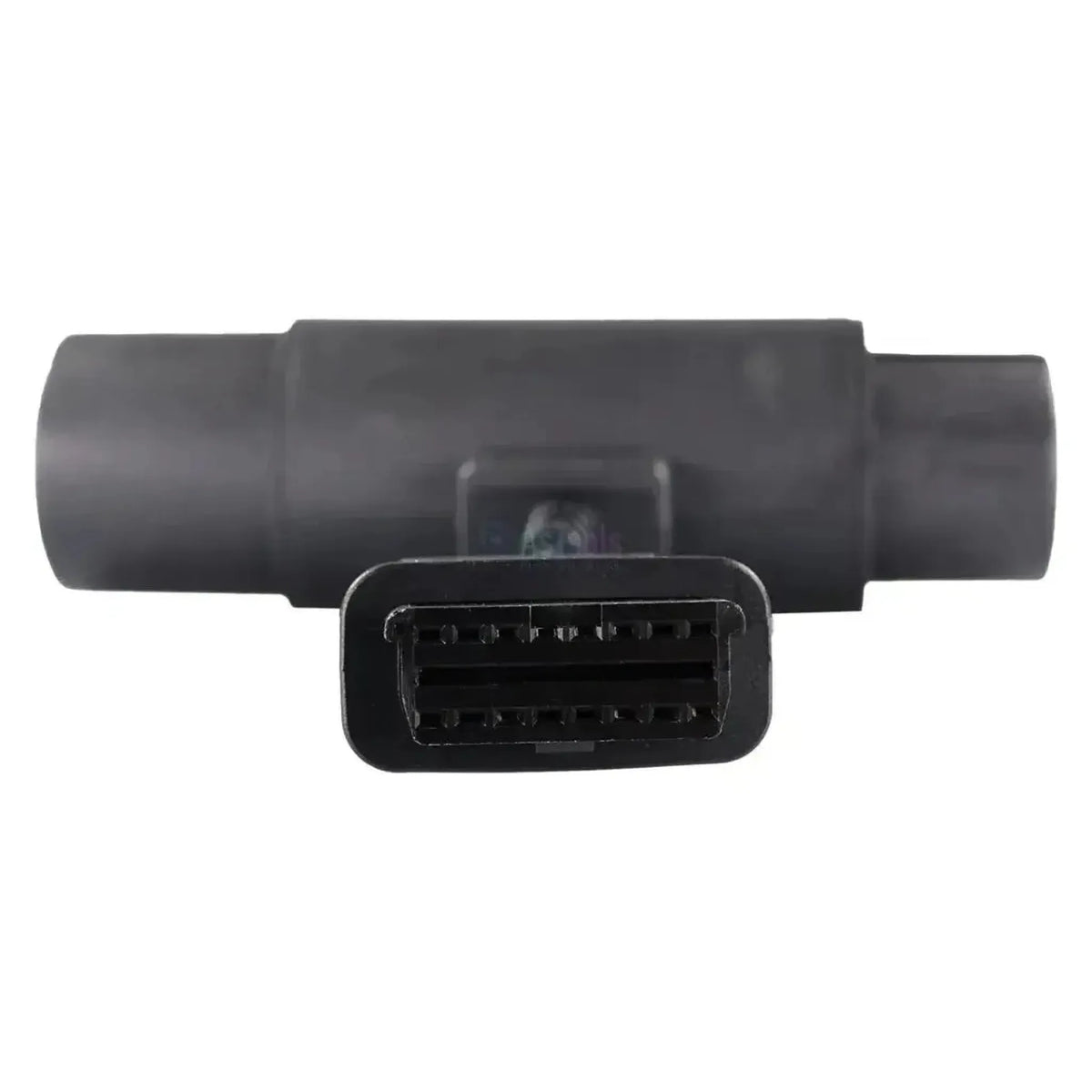

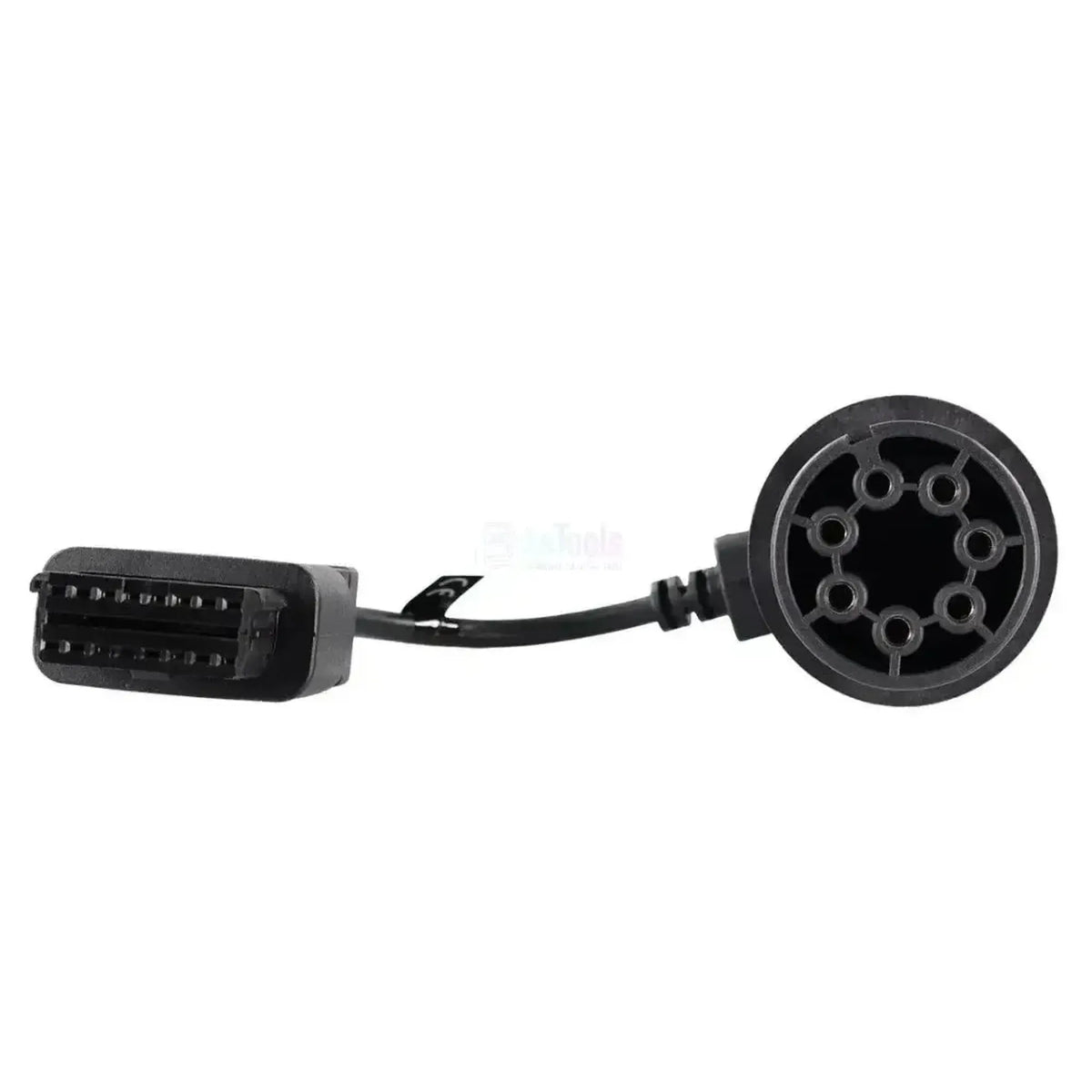

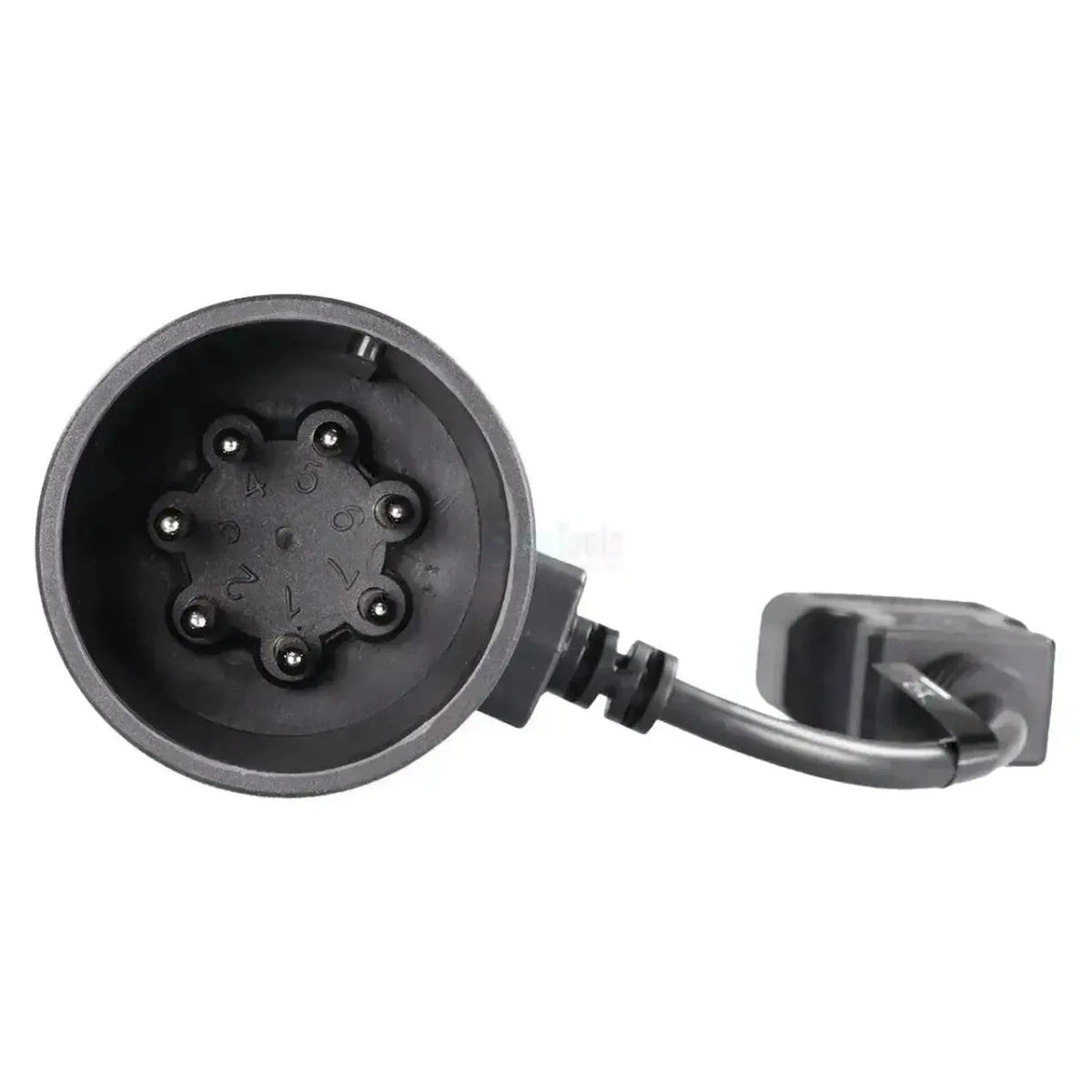

De Jaltest JDC110A is een adapter die als T-stuk in de 7-polige ISO 7638-1-verbinding tussen trekkend voertuig en oplegger hangt. Het zwarte, ronde huis heeft aan de ene zijde een stekker met pennen en aan de andere zijde de ronde opening met een opstaande nok, zodat de bestaande verbinding blijft doorlopen. Haaks daarop loopt een kort snoer van 22 tot 29 cm naar een 16-pins OBD2-stekker.

Via die aftakking komt de diagnoseapparatuur op de CAN-lijn die in de verbinding meeloopt, en daarmee bij het ABS/EBS van de aanhanger. Omdat de aansluiting genormeerd is, bent u niet aan één chassisbouwer gebonden. Deze uitvoering is opgegeven voor 24V en voor de Jaltest Link V8.1 en V9, en valt onder Jaltest CV.

PLUSPUNTEN

✔Werkt op de genormeerde ISO 7638-1-aansluiting en is daarmee niet aan één trailermerk gebonden.
✔Het T-stuk laat de bestaande verbinding doorlopen, met pennen aan de ene zijde en de ronde opening aan de andere.
✔Eindigt op een 16-pins OBD2-stekker, dus u koppelt hem rechtstreeks aan de OBD2-diagnosekabel van de interface.
✔Opgegeven voor 24V en voor zowel de Link V8.1 als de Link V9.

AANDACHTSPUNTEN

✕Bereikt alleen opleggers die CAN voeren op de ISO 7638-1-aansluiting. Stuurt de trailerelektronica haar gegevens volgens SAE J2497 over de voedingsader, dan is de JDC112A de juiste.
✕Dit is de 24V-uitvoering volgens ISO 7638-1; de 12V-uitvoering volgens ISO 7638-2 heeft het nummer JDC110B.
✕Met 22 tot 29 cm werkt u bij de koppeling aan de voorzijde van de oplegger, niet vanuit de cabine.
✕Welke regeleenheden u aantreft, wordt bepaald door de oplegger zelf en niet door deze adapter.

Toepassingen en functionaliteiten

Via deze aftakking komt u op het CAN-net van de aanhanger. Voor het ABS/EBS is de ISO 7638-1-verbinding de genormeerde voedings- en dataroute. Welke regeleenheden er verder op het net zitten, verschilt per oplegger en per chassisbouwer.

Regeleenheden die u kunt benaderen

  • ABS/EBS: Remregeling van de aanhanger.
  • Overige eenheden: Op het CAN-net, per oplegger.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Meetwaarden: Live volgen.
  • Componenten: Actuatoren aansturen.
  • Parameters en kalibraties: Waar Jaltest die aanbiedt.
  • Onderhoudsresets: Na reparatie.

Zo gebruikt u hem

  1. Software starten: Open Jaltest CV op de pc.
  2. Link koppelen: Verbind de Link V8.1 of V9 met de pc.
  3. T-stuk plaatsen: Zet de JDC110A in de ISO 7638-1-verbinding.
  4. Diagnosekabel: Koppel de OBD2-stekker aan de diagnosekabel.
  5. Uitlezen: Kies de aanhanger en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het merk. Deze adapter past op elke oplegger of aanhanger met een 7-polige ISO 7638-1-aansluiting waarop CAN meeloopt. Die aansluiting zit aan de voorzijde van de oplegger, bij de koppeling met het trekkend voertuig.

Toepassing:

  • Opleggers en aanhangers: Met een 7-polige ISO 7638-1-aansluiting.
  • Chassisbouwers: Alle bouwers die deze genormeerde verbinding toepassen.

Welke uitvoering u nodig heeft:

  • JDC110A (dit artikel): 24V, CAN op ISO 7638-1.
  • JDC110B: 12V, volgens ISO 7638-2.
  • JDC112A: Gegevens volgens SAE J2497 over de voedingsader.
💡
Goed om te weten: Op de ISO 7638-verbinding loopt de CAN-lijn mee. Stuurt de trailerelektronica haar gegevens juist over de voedingsader volgens SAE J2497, dan hoort daar de JDC112A bij. Controleer dat aan de oplegger zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC110A) | 7+7-pins (CAN ISO 7638-1) - 16-pins OBD2 Adapter | Trailer

Specifiche tecniche

Generale

La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
Jaltest
Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
Adattatore
In quale set di cavi è incluso anche questo cavo. Se possiede già il set, non occorre acquistare il cavo separatamente.Parte del set di cavi
Kit di cavi per rimorchi

Compatibilità

Con quale marca di strumento diagnostico funziona il cavo. Un cavo di una marca di solito non è compatibile con un tester di un'altra marca.Strumento diagnostico compatibile
  • Jaltest
Su quale versione dell'interfaccia Jaltest Link è compatibile il cavo. Alcuni cavi funzionano solo con la più recente V9.Versione Jaltest Link
  • Link V8.1
  • Link V9
Quale modulo Jaltest Le serve per utilizzare il cavo. Senza la licenza corretta il cavo non funziona.Modulo software Jaltest
  • CV veicoli commerciali

Connessioni

Il connettore che si inserisce nella presa diagnostica del veicolo o della macchina. Deve corrispondere esattamente.Connettore lato veicolo
7+7 poli ISO 7638-1
Il connettore dal lato del Suo strumento diagnostico o dell'interfaccia. Di solito un connettore OBD2 a 16 pin.Connettore lato strumento
16-pins OBD2
Attraverso quali linee dati il cavo trasmette i segnali. Veicolo e tester devono usare lo stesso metodo di comunicazione.Comunicazione
  • CAN-bus
A quale tensione di bordo funziona il cavo. Camion e rimorchi utilizzano di solito 24 V.Tensione
24 V

Funzioni diagnostiche

Può azzerare la segnalazione di manutenzione o l'intervallo di service dopo un tagliando.Azzeramento manutenzione

Dimensioni e peso

Centraline
ABS/EBS del rimorchio
Numero di riferimento
JDC110A

Altre specifiche

Toepassing
Trailerdiagnose via CAN op ISO 7638-1
Lengte
22 tot 29 cm
Segment
Trailer
Onderdeel van kabelset
Trailer-kabelset (70002024)
