Jaltest  |  SKU: JDC112A

Jaltest (JDC112A) | 7+7 pin (PLC) J2497 – Adattatore Deutsch a 9 pin | Rimorchio

€384,95 incl.
€318,14 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

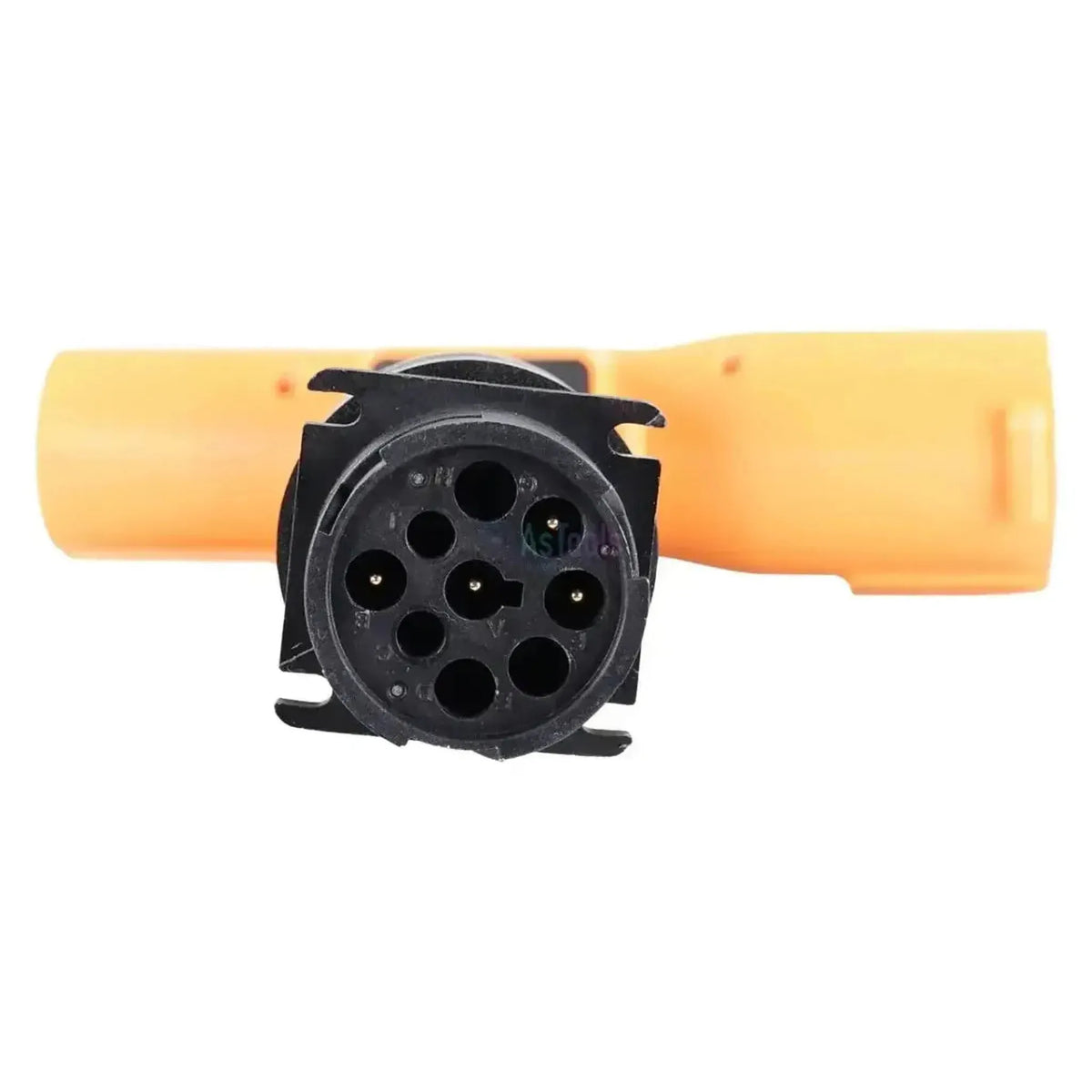

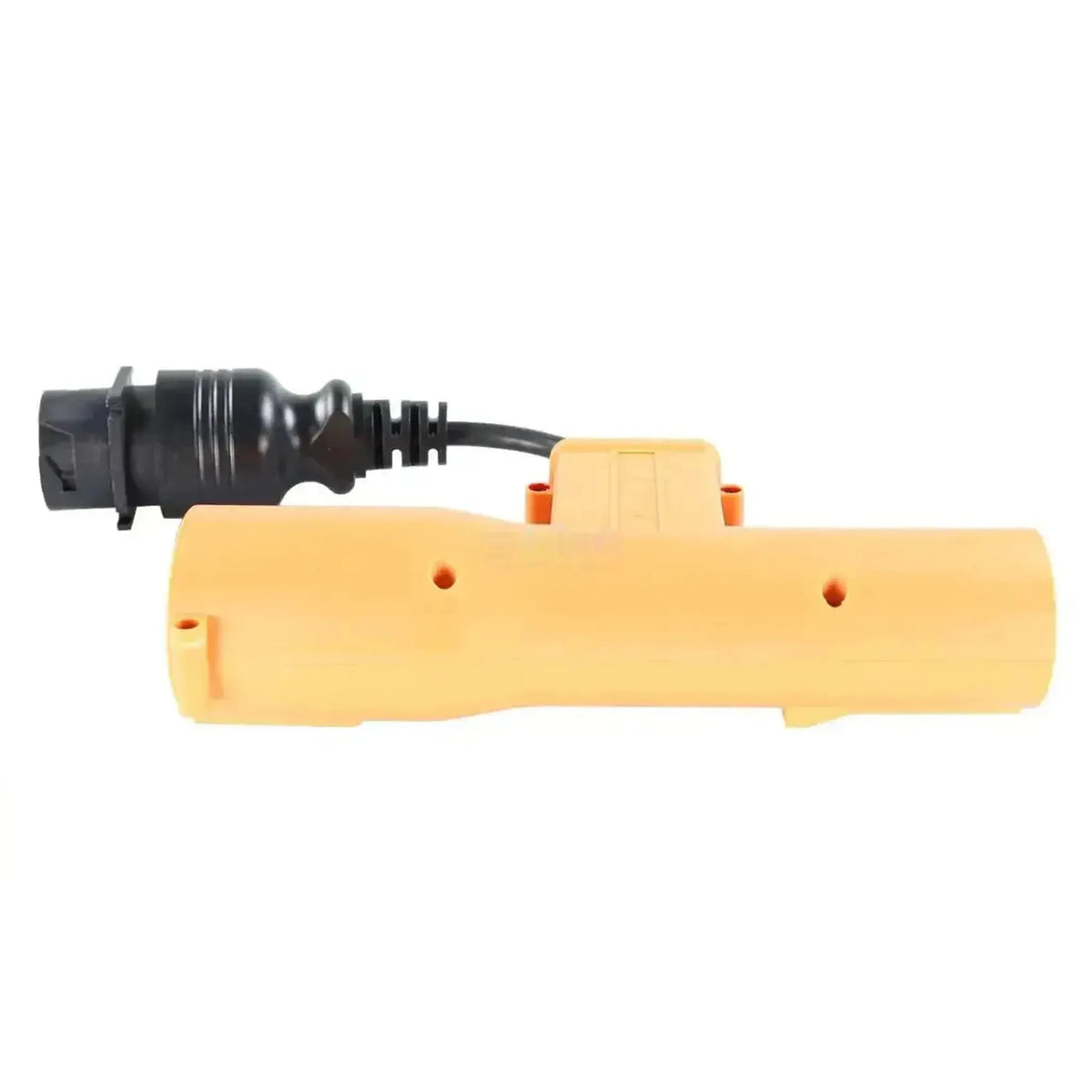

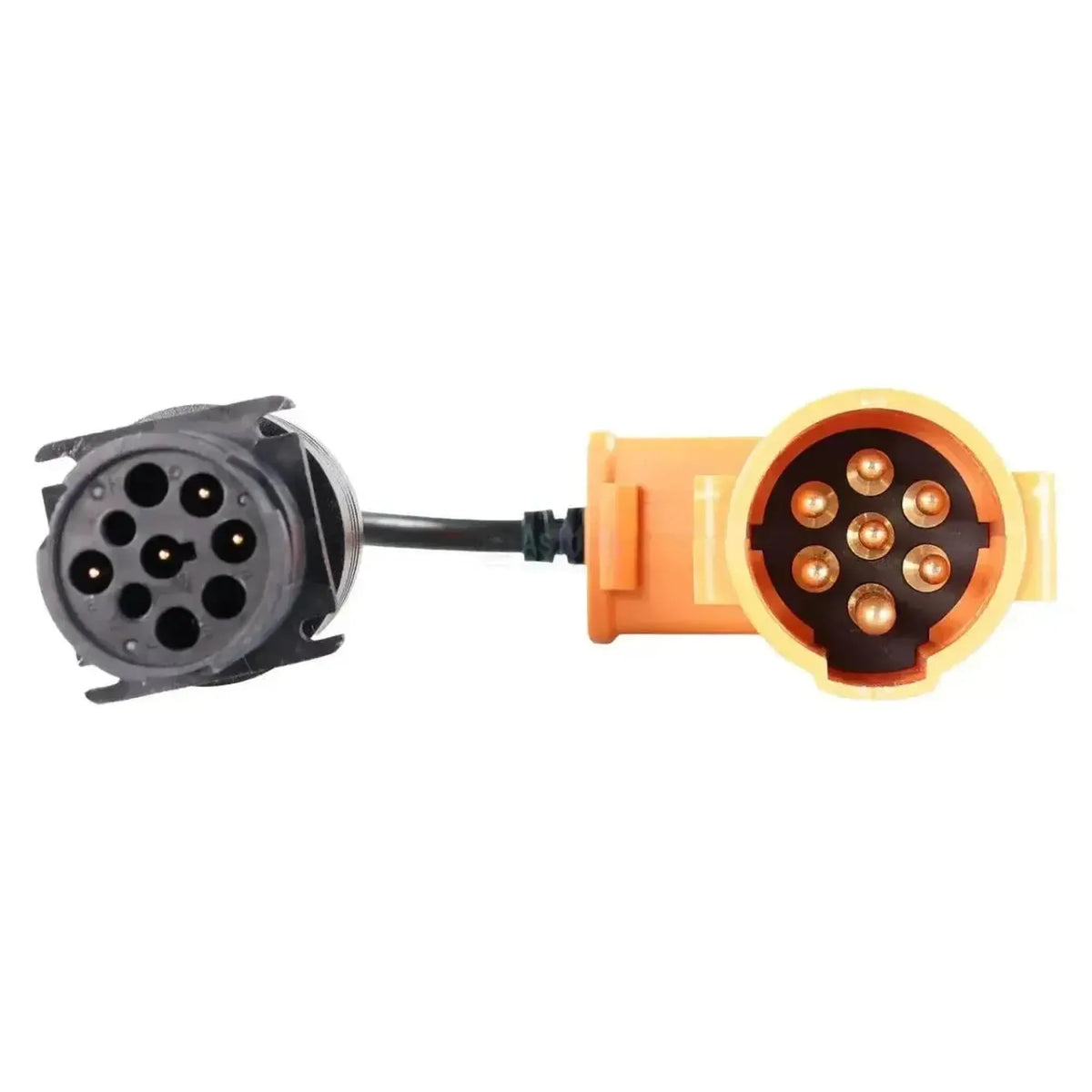

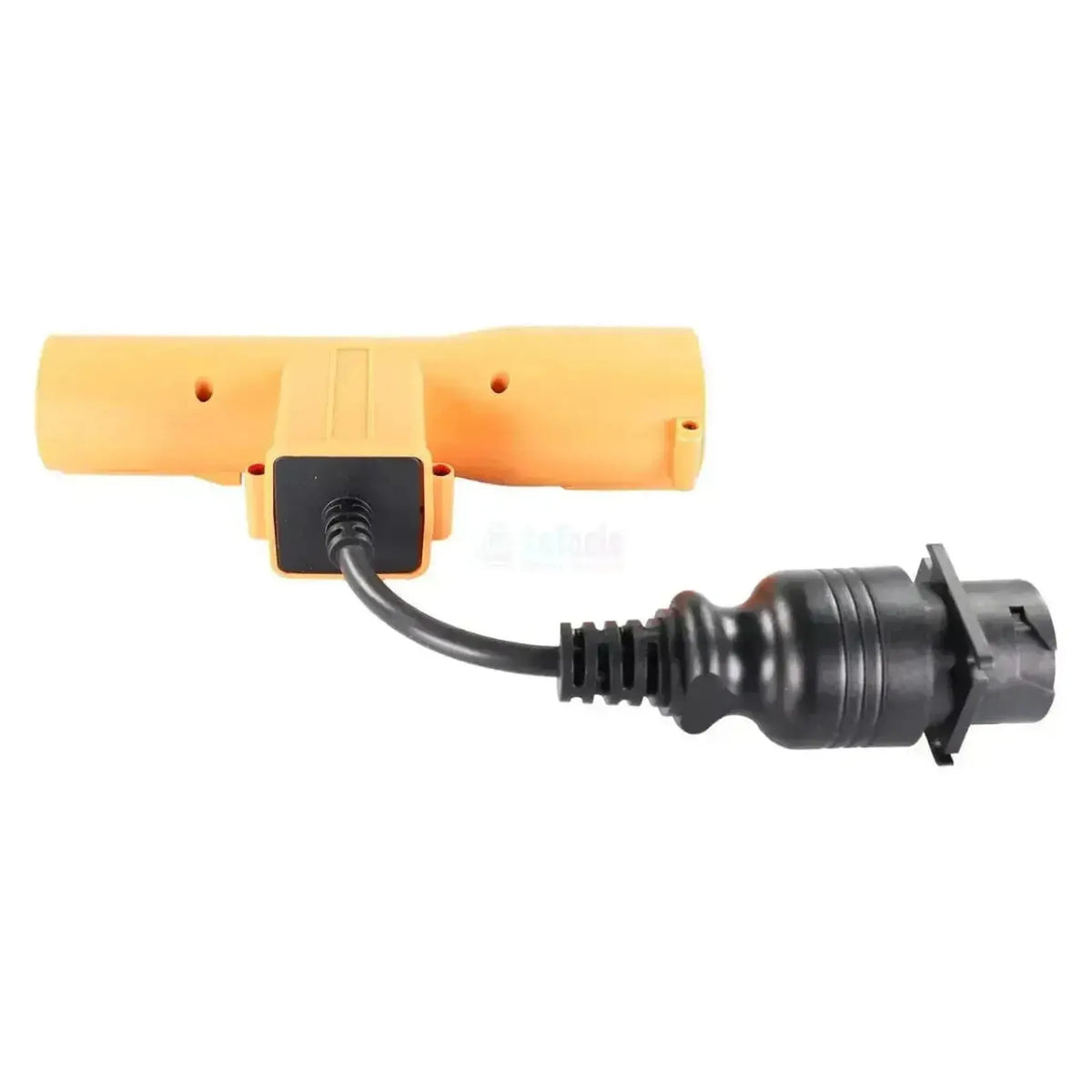

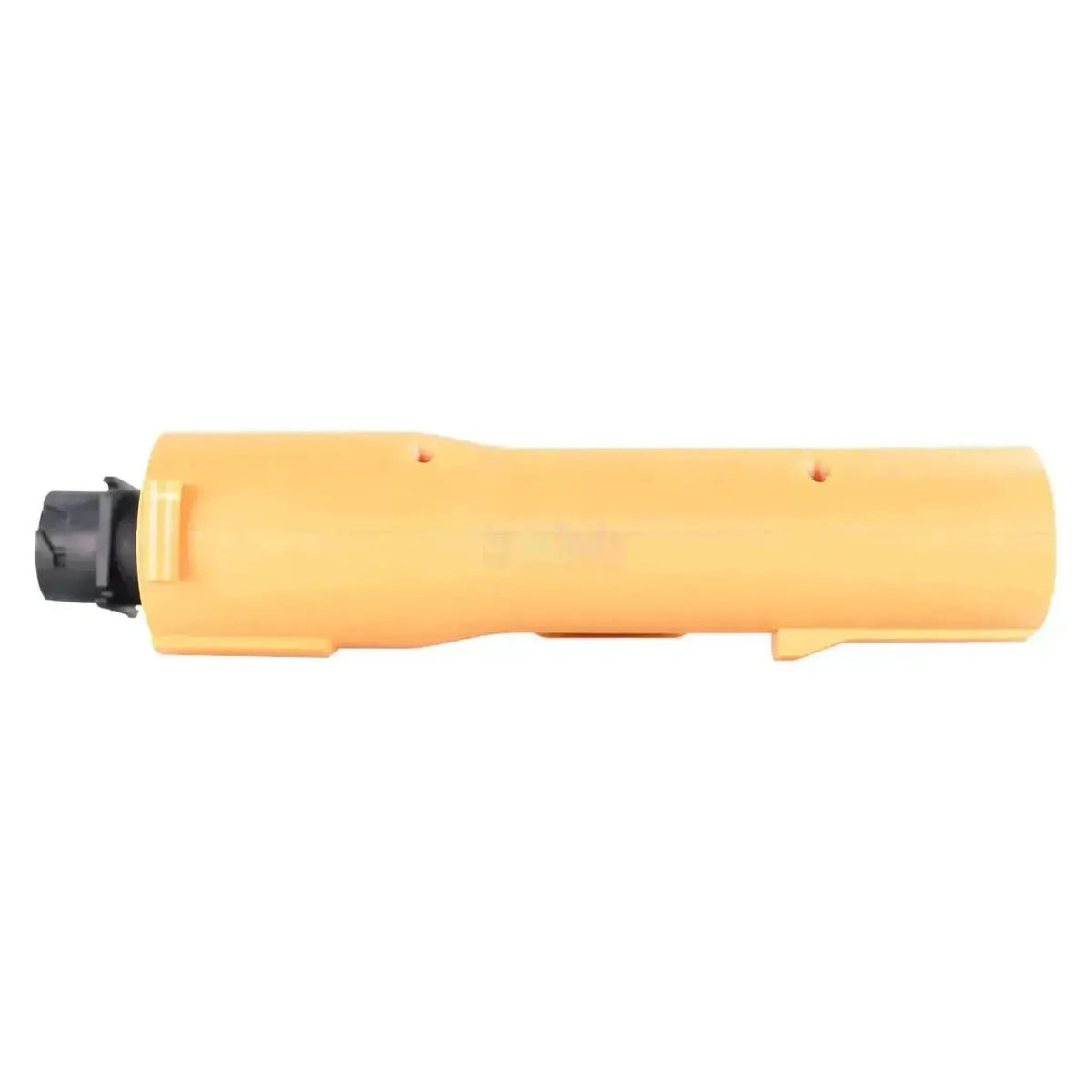

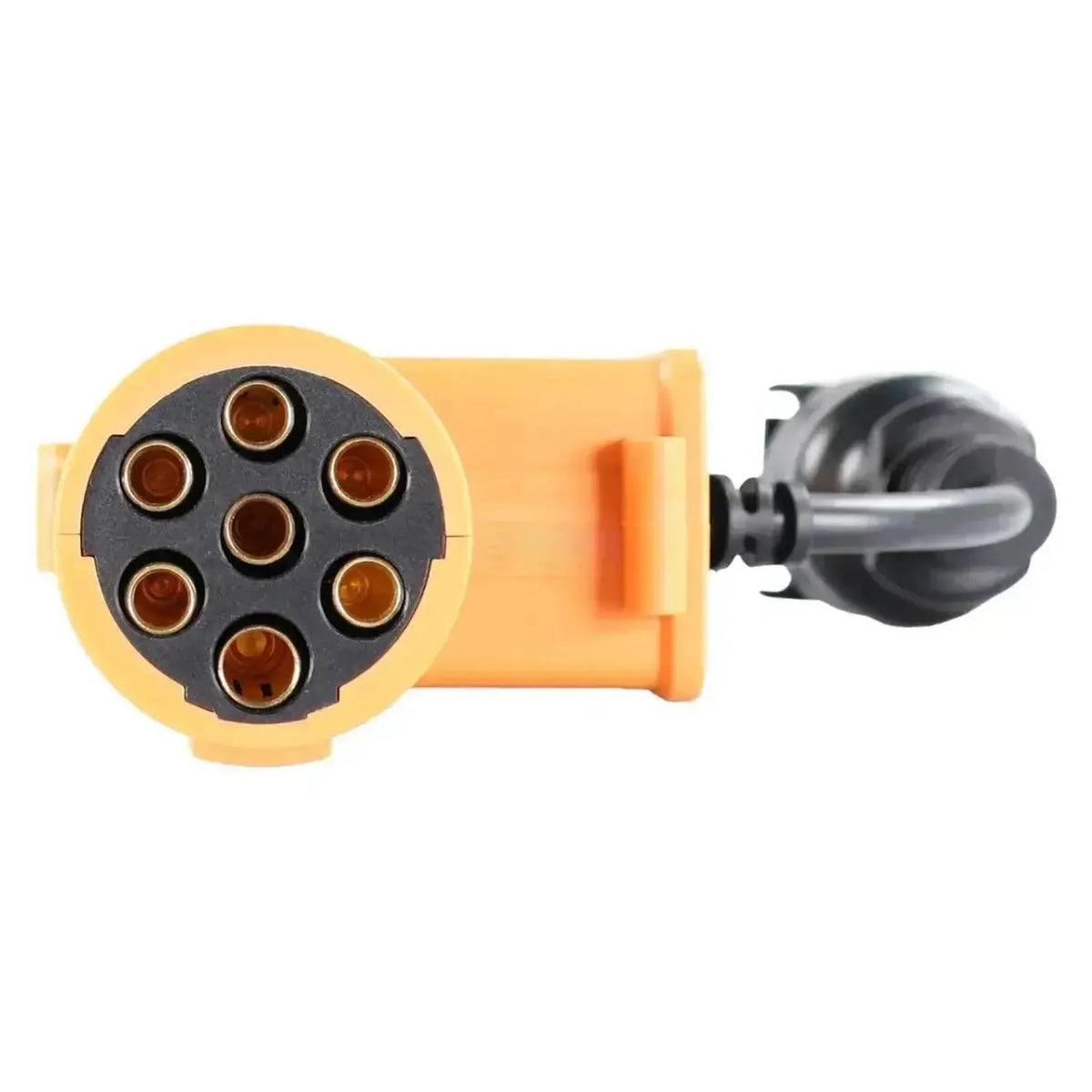

La Jaltest JDC112A è il T arancione da inserire nel collegamento a 7 poli tra veicolo trainante e rimorchio. Un braccio porta una spina con sette perni in ottone, l'altro braccio la relativa presa a 7 poli. Ad angolo retto rispetto a questo corre un breve cavo verso un connettore rotondo nero Deutsch a 9 pin con ghiera a baionetta, di cui quattro delle nove posizioni sono occupate.

A questo connettore si collega il proprio cavo diagnostico Deutsch a 9 pin verso l'interfaccia. In questo modo l'apparecchiatura accede alla comunicazione PLC secondo SAE J2497: il rimorchio invia i propri dati diagnostici tramite il cavo di alimentazione dell'illuminazione, il modo in cui i sistemi frenanti dei rimorchi comunicano soprattutto in Nord America. L'adattatore è indicato per Jaltest Link V8.1 e V9 e rientra in Jaltest CV.

VANTAGGI

✔Attiva la comunicazione PLC secondo SAE J2497, con il rimorchio che invia i propri dati tramite il cavo di alimentazione dell'illuminazione.
✔Rimane agganciato nel collegamento a 7 poli: perni su un braccio, prese sull'altro, in modo che trattore e semirimorchio restino collegati.
✔Si collega al cavo diagnostico Deutsch a 9 pin che utilizza già per i veicoli commerciali.
✔Raggiunge anche i semirimorchi senza un proprio connettore diagnostico CAN, che comunicano solo tramite l'alimentazione dell'illuminazione.

PUNTI DA CONSIDERARE

✕L'estremità libera è un connettore Deutsch a 9 pin e non un OBD2 a 16 pin; per raggiungere l'interfaccia è necessario un ulteriore cavo diagnostico Deutsch a 9 pin.
✕Solo per rimorchi con PLC secondo SAE J2497; se il semirimorchio trasmette CAN tramite il connettore ISO 7638-1, il modello corretto è il JDC110A.
✕Delle nove posizioni del connettore Deutsch, quattro sono occupate: non si tratta di un connettore a 9 pin completamente collegato.
✕Con le dimensioni indicate di 18,2 x 26 cm si lavora al punto di accoppiamento, non dalla cabina.

Applicazioni e funzionalità

Tramite la linea PLC si leggono i sistemi del rimorchio che inviano i propri dati tramite il cavo di alimentazione. Quali centraline siano presenti varia da semirimorchio a semirimorchio e per costruttore del telaio.

Centraline accessibili

  • Linea PLC: tramite il collegamento a 7 poli.
  • Per rimorchio: determinato dal semirimorchio.

Cosa è possibile fare

  • Codici di errore: lettura e cancellazione.
  • Valori misurati: Monitoraggio in tempo reale.
  • Componenti: comando degli attuatori.
  • Assistenza: parametri, calibrazioni e reset.

Come si utilizza

  1. Verifica del sistema frenante: verificare che il semirimorchio utilizzi PLC.
  2. Posizionamento del T: inserire l'adattatore nel collegamento a 7 poli.
  3. Collegamento del cavo: collegare il cavo diagnostico Deutsch a 9 pin.
  4. Collegamento Link: collegare Jaltest Link al PC.
  5. Lettura: selezionare il semirimorchio in Jaltest CV.

Veicoli e applicazioni compatibili

Determinante è il tipo di comunicazione, non la marca. Questo adattatore appartiene al collegamento a 7 poli su cui passa il PLC secondo SAE J2497, nel punto di accoppiamento tra veicolo trainante e rimorchio.

Applicazione:

  • PLC secondo SAE J2497: semirimorchi e rimorchi con questa comunicazione.
  • Costruttori di telai: tutti quelli che adottano questo tipo di comunicazione.

Fuori portata:

  • CAN tramite ISO 7638-1: per questo è destinato il JDC110A.
💡
Da sapere: il PLC non è presente su ogni rimorchio; molti semirimorchi europei trasmettono CAN tramite ISO 7638-1 e rientrano quindi nel JDC110A. Questo adattatore si riconosce dal corpo a T arancione con la scritta JDC 112A e dal connettore Deutsch a 9 pin nero sul cavo. Verificare sul semirimorchio stesso quale sistema frenante è installato prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC112A) | 7+7 pin (PLC) J2497 - Adattatore Deutsch 9 pin | Rimorchio

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
Cavo adattatore
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • CV veicoli commerciali
Il tipo di veicoli o macchine a cui il cavo è destinato. Così potrà verificare rapidamente se è adatto ai veicoli della Sua officina.Tipi di veicolo
  • Rimorchio

Collegamenti

La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
  • Jaltest Link V8.1
  • Jaltest Link V9
Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
Deutsch a 9 pin

Funzioni diagnostiche

Indica se i codici errore possono essere non solo letti ma anche cancellati. Con alcuni sistemi è possibile solo la lettura.Cancellazione codici errore
Indica se è possibile vedere i valori attuali dei sensori con il veicolo in funzione. Utile per individuare un guasto.Valori misurati in tempo reale
Indica se è possibile attivare i componenti direttamente dall'apparecchio. Così si verifica se il guasto è nel componente o nel cablaggio.Attivazione componenti
Indica se è possibile ricalibrare componenti o sensori. Spesso necessario dopo la sostituzione di un componente.Esecuzione calibrazioni

Utilizzo

Indica se per utilizzarlo è necessario un altro cavo, ad esempio una prolunga. In tal caso va acquistato separatamente.Cavo aggiuntivo necessario
Numero di riferimento
JDC112A

Altre specifiche

Applicazione
Diagnosi rimorchio tramite comunicazione PLC (SAE J2497)
Connettore lato veicolo
7+7 poli: T arancione con sette perni in ottone su un braccio e presa a 7 poli sull'altro
Dimensioni
18,2 x 26 cm
Centraline
I sistemi del rimorchio sulla linea PLC; quali siano presenti varia da semirimorchio a semirimorchio
Necessario in aggiunta
Un cavo diagnostico Deutsch a 9 pin tra questo adattatore e l'interfaccia
