Jaltest  |  SKU: JDC40AM2

Jaltest (JDC40AM2) | Adattatore di alimentazione 7 pin PLC J2497 | Rimorchio

€113,95 incl.
€94,17 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

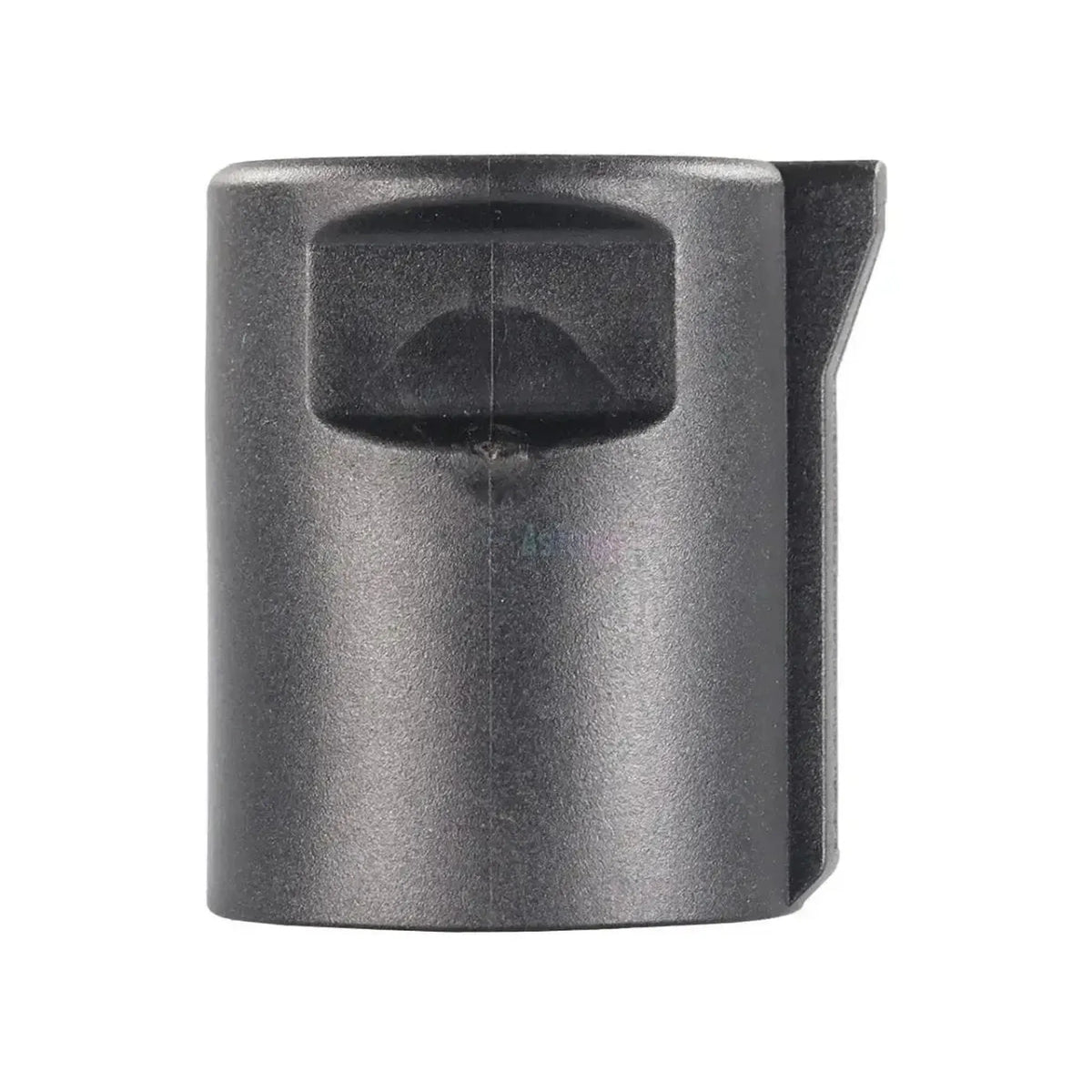

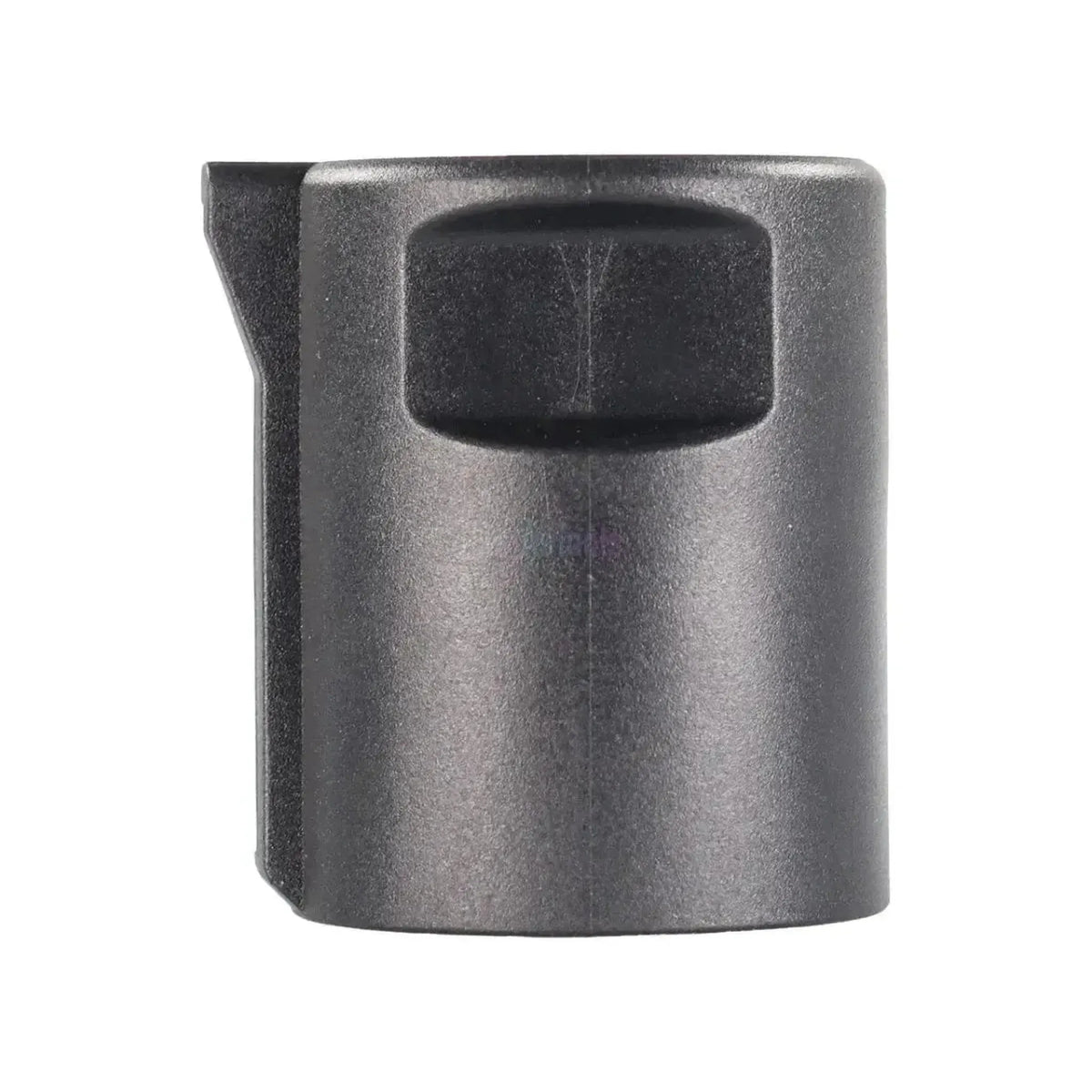

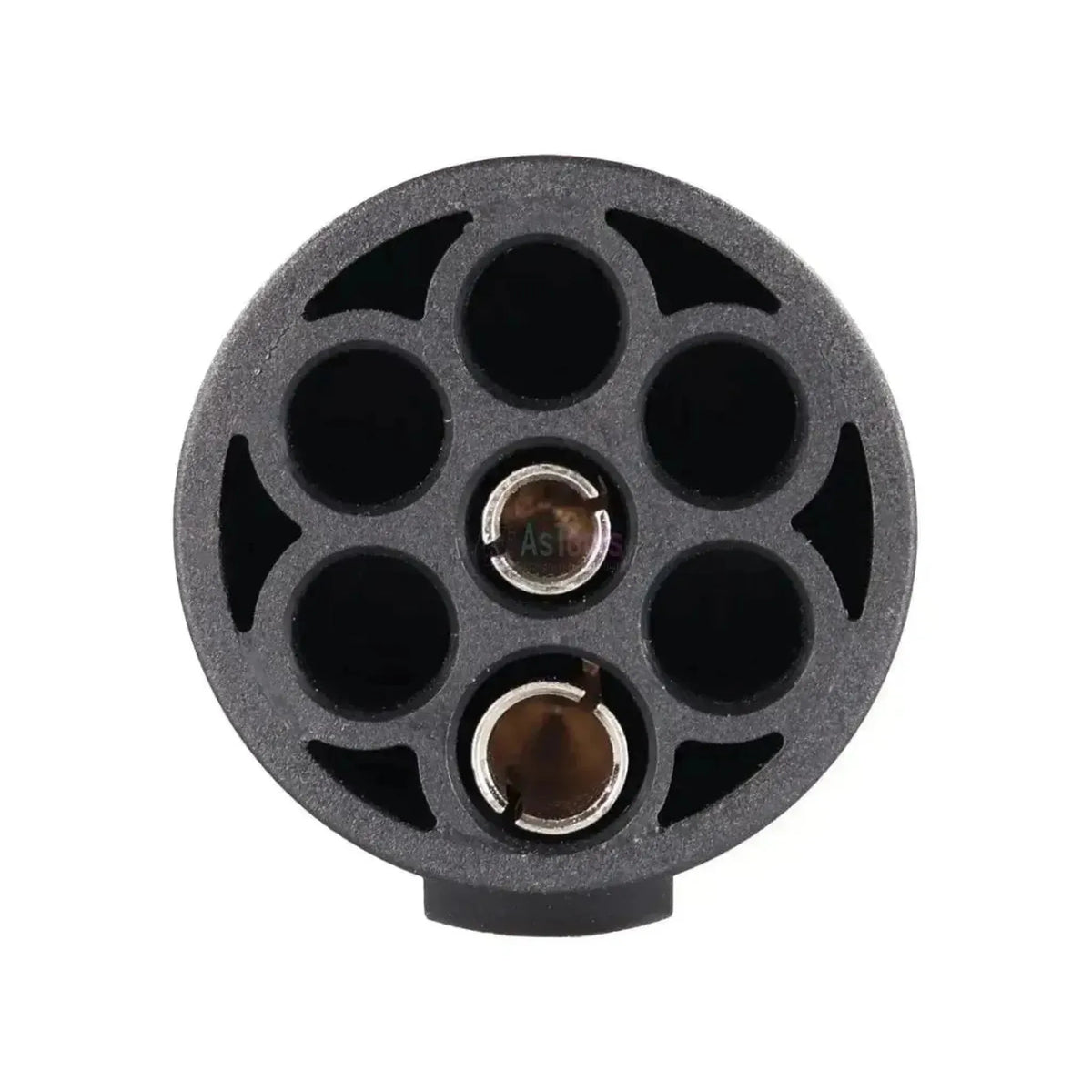

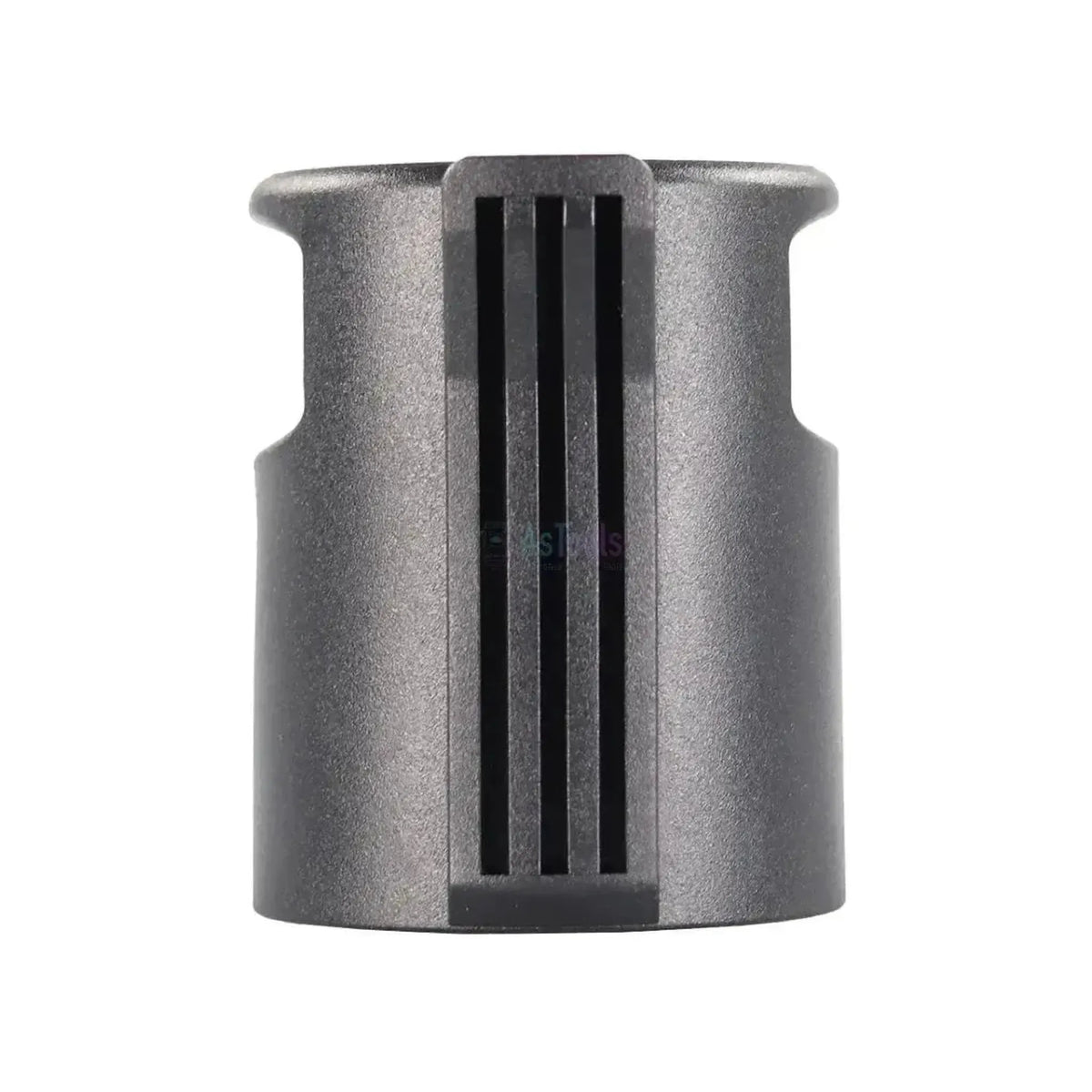

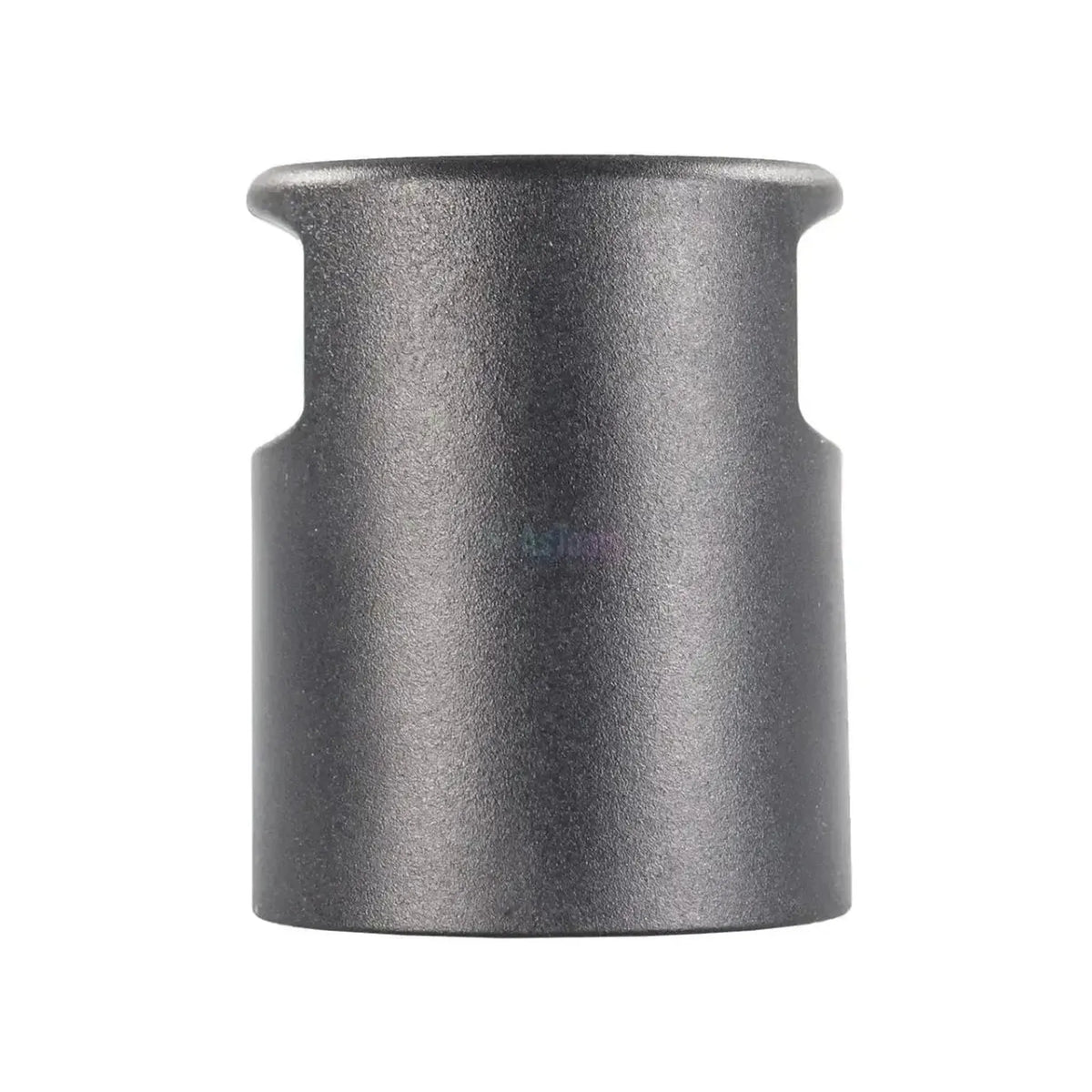

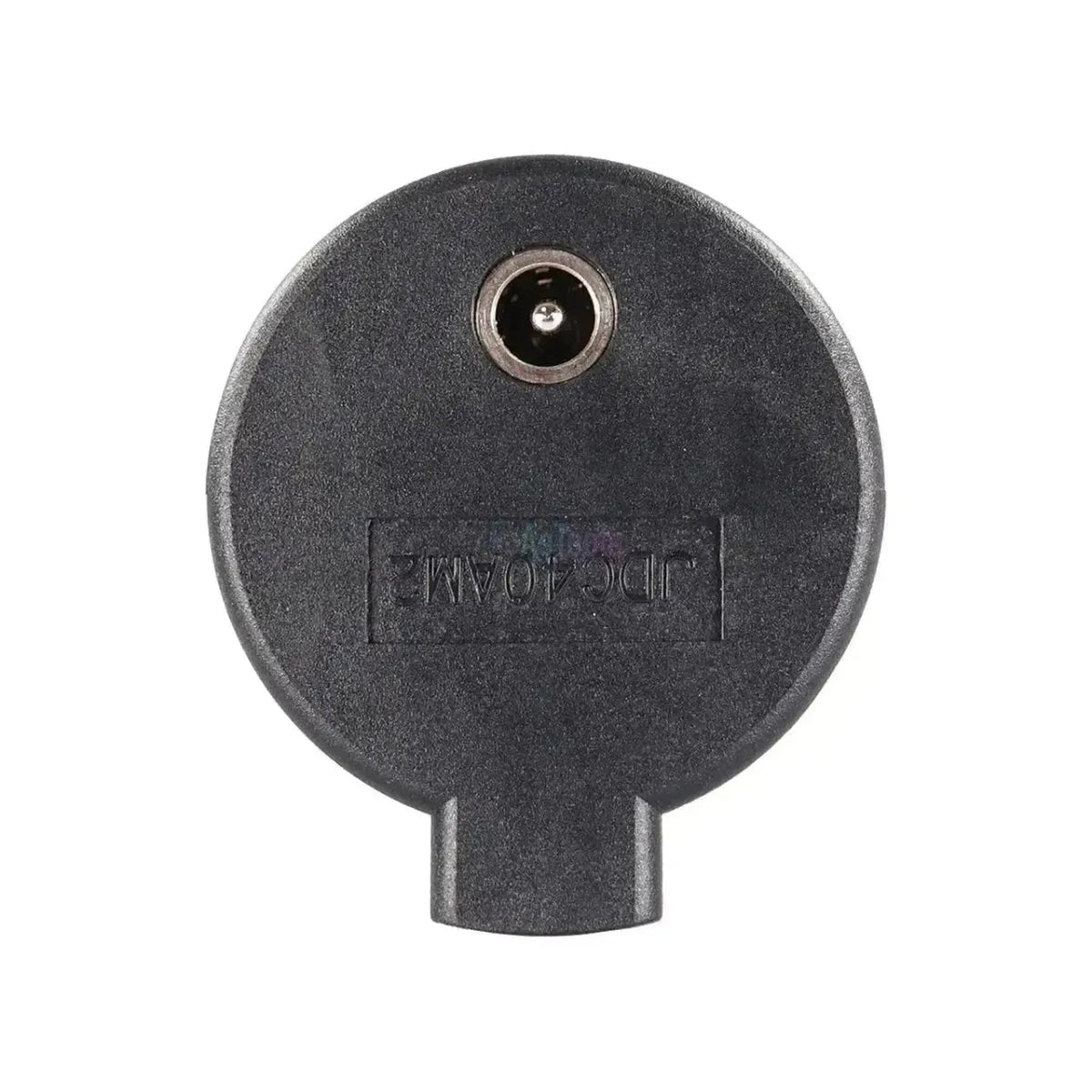

Il Jaltest JDC40AM2 è un adattatore nero corto di 4,8 cm che si inserisce sul collegamento PLC a 7 poli tra il veicolo trainante e il rimorchio. Sul lato anteriore è presente un supporto circolare con sette posizioni, di cui solo due dotate di punto di contatto metallico: uno piccolo e uno con diametro chiaramente maggiore. Il lato posteriore presenta un alloggiamento chiuso e arrotondato con impugnatura zigrinata; non dispone di cavo e nessun secondo collegamento.

Queste due posizioni occupate sono i conduttori di alimentazione: la tensione proviene dal collegamento a 7 poli stesso, lo stesso collegamento su cui SAE J2497 trasmette i propri dati. Il componente non genera corrente — non dispone di morsetti batteria, cavo o portafusibili — ma convoglia la tensione presente verso la configurazione PLC con cui leggere il rimorchio. Insieme al JDC112A e a un cavo diagnostico Deutsch a 9 poli, costituisce tale configurazione. È indicato per Jaltest Link V8.1 e V9 e rientra in Jaltest CV (veicoli commerciali).

VANTAGGI

✔Fornisce il collegamento di alimentazione nella configurazione PLC, consentendole di leggere un rimorchio.
✔Si adatta al collegamento a 7 poli secondo SAE J2497, lo stesso connettore su cui è installato il JDC112A.
✔Con 4,8 cm è un componente compatto che si ripone facilmente in valigia insieme agli altri adattatori per rimorchi.
✔Compatibile sia con Link V8.1 che con Link V9.

ASPETTI DA CONSIDERARE

✕Si tratta di un componente di alimentazione e non di un cavo diagnostico: la comunicazione con il rimorchio avviene tramite il JDC112A e il cavo diagnostico Deutsch a 9 poli.
✕Non dispone di cavo né di secondo collegamento; ordinato singolarmente, questo componente non fornisce una configurazione operativa.
✕Esclusivamente per il collegamento PLC a 7 poli secondo SAE J2497; i rimorchi con CAN su ISO 7638-1 richiedono il JDC110A.
✕Delle sette posizioni, solo due dispongono di punto di contatto: i conduttori rimanenti del collegamento a 7 poli non lo attraversano.

Applicazioni e funzionalità

Questo componente fornisce l'alimentazione della configurazione; la lettura vera e propria avviene attraverso la linea PLC del rimorchio. Le unità di controllo presenti variano a seconda del rimorchio e del costruttore della struttura. L'elenco seguente descrive i sistemi collegati a quella linea.

Unità di controllo raggiungibili

  • Unità di controllo sulla linea PLC: Con tensione sul collegamento, Jaltest comunica tramite SAE J2497 con i sistemi del rimorchio che trasmettono i propri dati attraverso il conduttore di alimentazione.
  • Variabile per ciascun rimorchio: Le unità di controllo presenti sono determinate dal rimorchio e non da questo componente.

Operazioni eseguibili

  • Alimentare la configurazione: Convogliare la tensione dal collegamento a 7 poli verso la configurazione PLC.
  • Leggere e cancellare i codici di errore: Leggere la memoria errori delle unità di controllo collegate e svuotarla dopo la riparazione.
  • Visualizzare i valori misurati: Monitorare in tempo reale i valori attuali dei sensori e dei sistemi.
  • Azionare i componenti: Attivare gli attuatori per verificarne il funzionamento.

Veicoli e applicazioni compatibili

Decisive è la connessione, non il marchio. Questo componente si riferisce al collegamento a 7 poli su cui è trasmessa la comunicazione PLC secondo SAE J2497, al giunto tra il veicolo trainante e il rimorchio. Lo riconosce dal corpo nero corto con sette posizioni, di cui due occupate.

Applicazione:

  • Rimorchi e semirimorchi con comunicazione PLC secondo SAE J2497
  • Insieme al JDC112A e a un cavo diagnostico Deutsch a 9 poli
  • Anno di costruzione non determinante: Per i rimorchi non vige alcun obbligo OBD, quindi il collegamento rimane in uso anche su rimorchi nuovi
💡
Utile da sapere: Il nome lo definisce cavo, ma non dispone di cablaggio: è un adattatore di 4,8 cm con un unico lato di collegamento. L'ordine singolo è quindi raramente sufficiente — i dati transitano tramite il JDC112A e un cavo diagnostico Deutsch a 9 poli verso l'interfaccia. Prima di ordinare, verifichi quale connettore è presente direttamente sul rimorchio.

Contenuto della confezione

  • 1x Jaltest (JDC40AM2) | Adattatore alimentazione PLC J2497 a 7 poli | Rimorchio

Specifiche tecniche

Specifica Descrizione
Marchio Jaltest (Cojali)
Numero di riferimento JDC40AM2
Tipo Adattatore di alimentazione
Applicazione Alimentazione per diagnosi rimorchio tramite PLC (SAE J2497)
Connessione lato veicolo PLC a 7 poli (SAE J2497): Alloggiamento rotondo nero con sette posizioni, di cui due dotate di punto di collegamento
Connessione lato interfaccia Nessuno: Corpo chiuso e arrotondato con impugnatura a pollice zigrinata, senza cavo
Lunghezza 4,8 cm
Interfaccia Jaltest Link V8.1 e V9
Segmento Rimorchio
Modulo Jaltest Jaltest CV (veicoli commerciali)
Necessario in aggiunta JDC112A e cavo diagnostico Deutsch a 9 poli verso l'interfaccia
