Jaltest AGV (Agricolo) Strumento di diagnosi

Il Jaltest AGV (Agricultural) è una piattaforma di diagnosi multi-marca e multi-sistema all'avanguardia, sviluppata per l'elettronica complessa dei moderni veicoli agricoli. Il sistema supporta un'ampia gamma di macchine, tra cui trattori, macchine per la raccolta, mietitrebbie, irroratrici semoventi e altri veicoli agricoli. La soluzione è composta dal robusto e wireless Jaltest Link VCI (Vehicle Communication Interface) e dal potente software di diagnosi Jaltest SOFT AGV.

Ciò che distingue Jaltest è l'integrazione diretta di diagnosi, documentazione tecnica e assistenza alla riparazione in un'unica piattaforma. Il tecnico è supportato attivamente in ogni fase del processo – dall'identificazione di guasti al motore, idraulici o elettronici alla calibrazione post-riparazione – tutto all'interno di un'interfaccia user-friendly e chiara. Jaltest AGV è quindi il partner ideale per ogni officina che lavora con macchinari agricoli di diversi marchi.

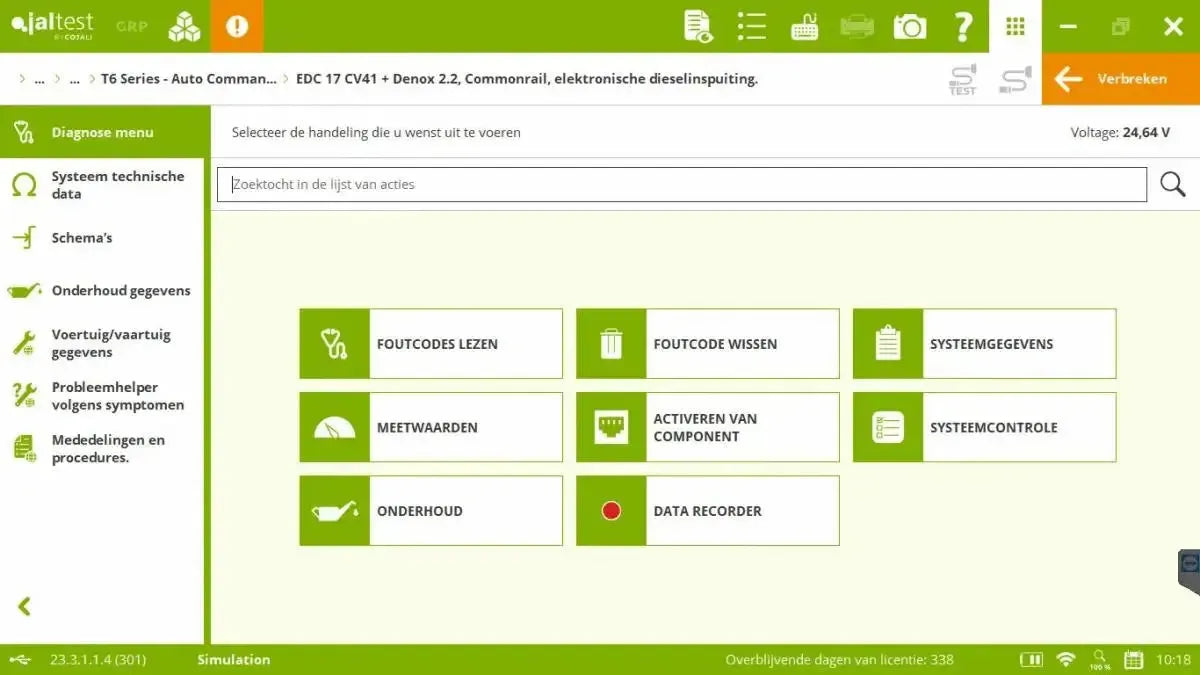

Funzioni di diagnosi:

Il modulo Jaltest AGV offre una diagnosi completa e indipendente dal marchio a livello OE per tutti i sistemi elettronici e idraulici dei moderni veicoli agricoli. Consente ai tecnici di rilevare, analizzare e risolvere rapidamente i guasti.

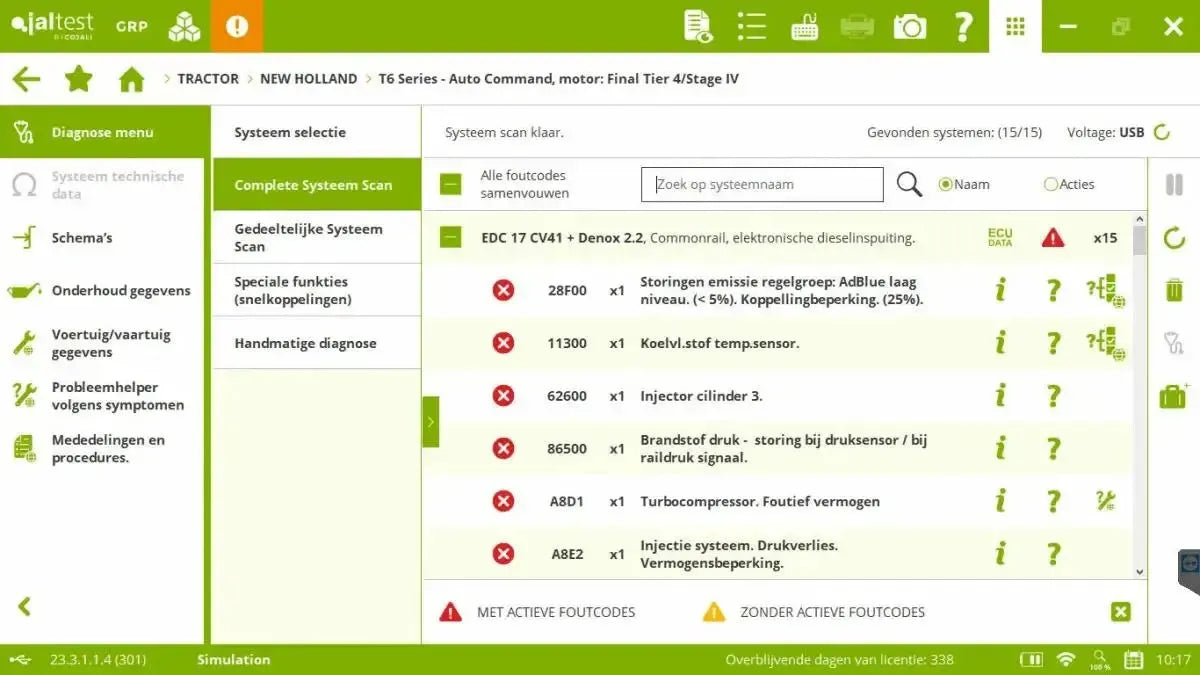

• Lettura e cancellazione codici di errore: Rileva codici di errore attivi, inattivi e permanenti e mostra descrizioni chiare degli errori. Dopo aver effettuato una riparazione, i codici di errore possono essere cancellati immediatamente.
• Monitoraggio dati in tempo reale: Visualizzazione in tempo reale di valori dei sensori e parametri di sistema come pressione idraulica, giri motore, pressione turbo, temperature e altro. L'utente può creare liste di monitoraggio personalizzate e visualizzarle numericamente, come indicatori o tramite grafici interattivi.
• Test degli attuatori: Consente il controllo diretto di componenti come valvole idrauliche, valvole proporzionali e regolatori di giri motore per verificarne il corretto funzionamento durante la diagnosi.
• Informazioni sul sistema e sulla ECU: Fornisce accesso a dati di identificazione importanti dei moduli di controllo, come il numero di parte, la versione software, il numero di serie e i dati di installazione.

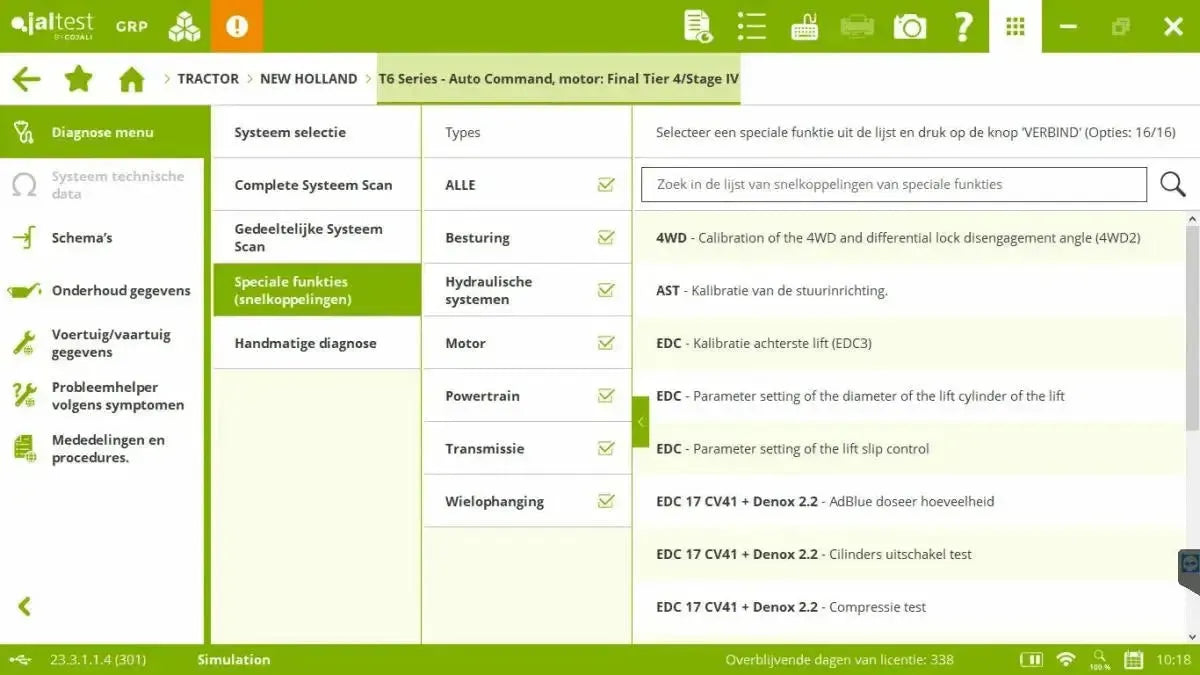

Funzioni di manutenzione, servizio e calibrazione:

Il modulo Jaltest AGV offre un pacchetto completo e approfondito di procedure di manutenzione, servizio e calibrazione per veicoli agricoli come trattori, mietitrebbie e irroratrici semoventi. Queste funzionalità sono equivalenti a – e in molti casi più avanzate di – quelle degli strumenti diagnostici originali dei concessionari, permettendo ai tecnici di eseguire autonomamente diagnosi complete e operazioni di riparazione.

Motore e post-trattamento dei gas di scarico:

• Servizio DPF: Supporto per il filtro antiparticolato diesel (DPF), inclusa rigenerazione forzata, reset dei valori di fuliggine e cenere, e controllo dei sensori di contropressione.
• Servizio sistema AdBlue (SCR): Diagnosi completa del sistema SCR, inclusi reset del sistema, test di tenuta, controllo della pressione della pompa e gestione dei componenti AdBlue.
• Codifica iniettori: Apprendimento dei codici di calibrazione unici (IMA / C2i / C3i) di iniettori nuovi o revisionati nell'ECU.
• Controlli di sistema motore: Test guidati come disattivazione cilindri, test di compressione e controllo turbocompressore (VGT).
• Apprendimento EGR: Calibrazione della valvola di ricircolo dei gas di scarico (EGR) dopo pulizia o sostituzione.
• Reset del servizio olio: Ripristino dell'indicatore di manutenzione dopo cambio olio o servizio programmato basato sulle ore di lavoro.

Trasmissione e trasmissione di potenza:

• Calibrazione della trasmissione: Calibrazione per diversi tipi di trasmissione (idrostatica, powershift, CVT) per un funzionamento ottimale dopo il servizio.
• Apprendimento frizione: Procedura automatica di apprendimento del punto di innesto della frizione.
• Parametri di trasmissione: Regolazione di parametri come risposta del pedale acceleratore e velocità di avanzamento lento.

Sistema idraulico:

• Calibrazioni idrauliche: Calibrazione precisa di:
  • Valvole proporzionali per funzioni di sollevamento, braccio e ausiliarie
  • Joystick e leve di comando
  • Sensori di angolo, lunghezza e pressione
  • Pressioni di sistema e impostazioni di flusso
• Test idraulici attivi: Comando diretto di valvole idrauliche, pompe e attuatori per verificarne il funzionamento e localizzare guasti.

Funzioni agricole specifiche:

• Calibrazione del sollevatore (anteriore e posteriore): Regolazione di altezza di sollevamento, velocità di discesa, controllo della forza di trazione e comportamento dinamico.
• Diagnosi attrezzi ISOBUS: Lettura, identificazione e configurazione di attrezzi compatibili ISOBUS tramite il trattore.
• GPS / pilota automatico: Diagnosi e calibrazione di sistemi di sterzo automatico e sensori associati.
• Sistemi frenanti e funzioni telaio: Manutenzione e diagnosi di freni elettronici e idraulici.
• Assale anteriore sospeso: Calibrazione e regolazione per comfort e stabilità.
• Calibrazione dello sterzo: Apprendimento dei sensori angolo sterzo, incluso il supporto per la sterzatura a quattro ruote.

Diagnosi avanzata & informazioni tecniche:

La forza del modulo Jaltest AGV risiede nell'integrazione diretta di informazioni tecniche specializzate all'interno del software di diagnosi. Ciò trasforma la piattaforma da un semplice lettore di codici di errore a un vero e proprio partner tecnico per officine per aziende di meccanizzazione agricola.

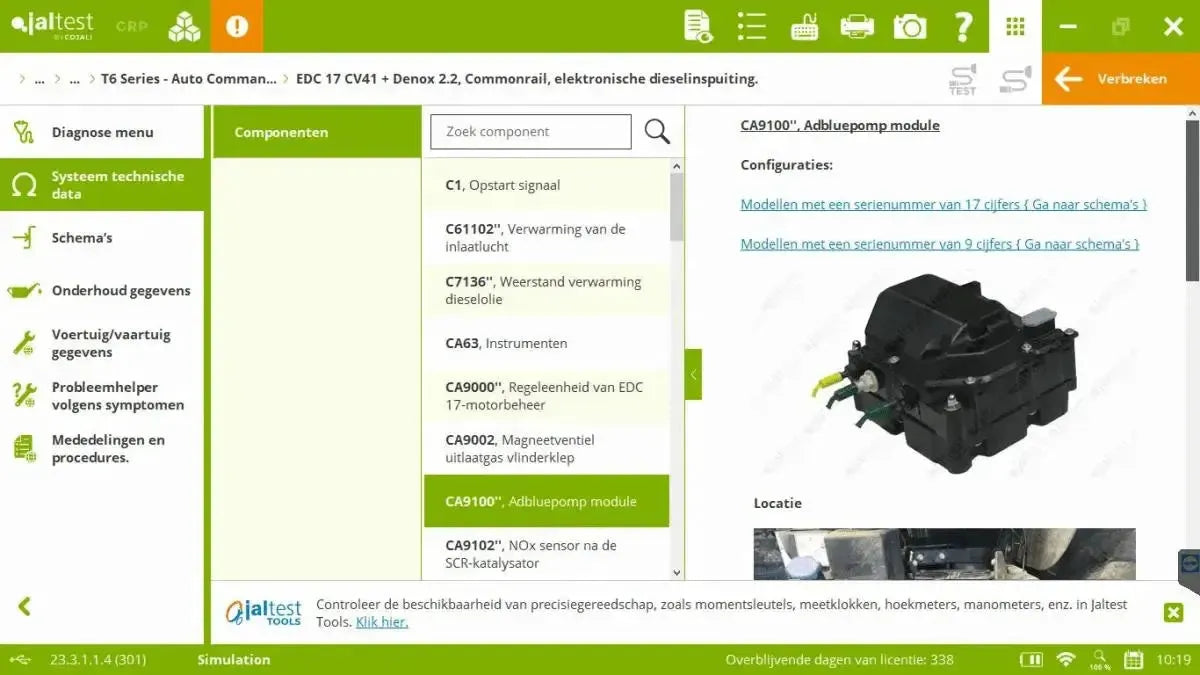

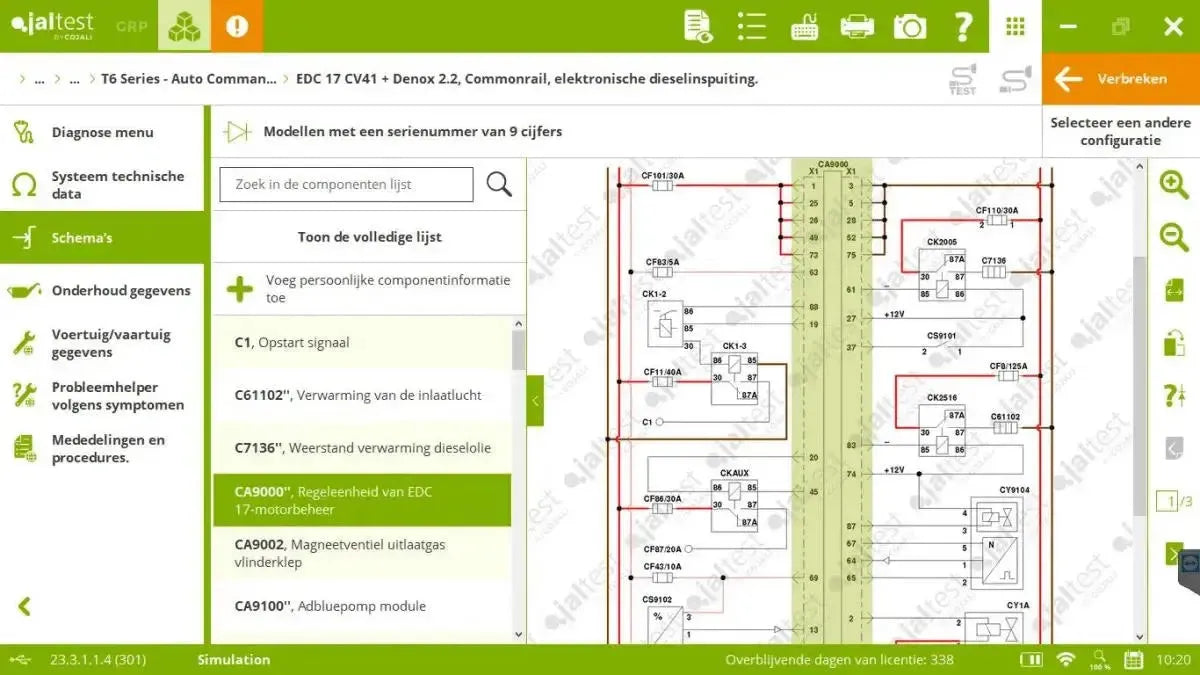

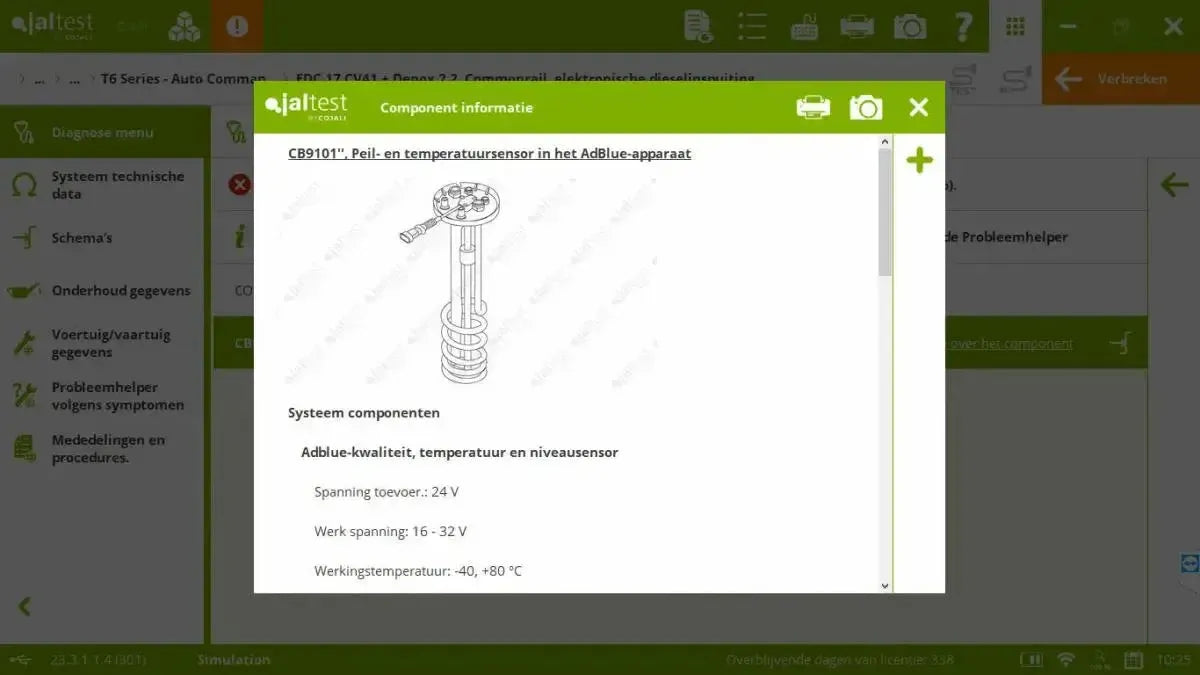

• Schemi idraulici ed elettrici interattivi: Schemi completamente cliccabili in cui componenti come pompe, valvole, sensori, fusibili e cablaggi sono visualizzati dinamicamente. Per ogni elemento sono disponibili:
  • Funzione e funzionamento del componente
  • Procedure di test e valori nominali di misura
  • Foto dei componenti e descrizioni della posizione
  • Pin-out dei connettori
• Dati tecnici della macchina: Jaltest include una documentazione completa e specifica per veicolo per marca e modello, inclusi:
  • Momenti di serraggio per componenti del motore e del telaio
  • Specifiche idrauliche, come intervalli di pressione, valori di portata e dati di regolazione
  • Specifiche dei fluidi per olio idraulico, olio motore, liquido refrigerante e carburante
  • Dati dei componenti di sensori di pressione, valvole proporzionali e ECU
• Guide di riparazione per codice di errore: Alla lettura di un codice di errore, Jaltest genera una guida di riparazione passo-passo, inclusa l'ispezione del cablaggio, test dei componenti e soluzioni mirate, adattate a macchina e marca.
• Diagnosi basata sui sintomi: In assenza di codici di errore, i guasti possono essere analizzati in base a sintomi, come "nessuna pressione idraulica" o "motore si spegne sotto carico", utilizzando una logica di diagnosi guidata.
• Bolletini tecnici e procedure: Accesso diretto ai bollettini tecnici emessi da Jaltest su guasti noti, problemi ricorrenti e procedure di riparazione per marca o tipo di AGV.
• Date di manutenzione: Programmi di manutenzione specifici del produttore generati automaticamente basati sulle ore di lavoro, inclusi istruzioni dettagliate per i momenti di sostituzione e controlli.
• Procedure di servizio: Istruzioni di lavoro dettagliate e passo-passo per l'esecuzione di attività di manutenzione periodica, inclusi elenchi di parti, quantità di liquidi e valori di regolazione.

Moduli software specializzati:

Il modulo Jaltest AGV fa parte di una piattaforma modulare e può essere ampliato con moduli software specializzati che elevano la funzionalità, le capacità diagnostiche e l'organizzazione dell'officina a un livello superiore. Questi ampliamenti sono completamente integrati nell'ambiente di diagnosi Jaltest e sono rivolti all'uso professionale nel settore agricolo.

• Jaltest GRP (Garage Resource Planning): Un sistema di gestione officina completamente integrato che consente agli utenti di gestire centralmente la gestione clienti, la registrazione veicoli, la pianificazione degli ordini di lavoro e la fatturazione. I rapporti di diagnosi sono automaticamente collegati all'ordine di lavoro corretto, creando una storia completa della manutenzione digitale per ogni veicolo.
• Jaltest Info Online: Un ampio database tecnico, continuamente aggiornato dal produttore. Questo modulo offre accesso diretto a:
  • Spiegazioni codici di errore
  • Schemi elettrici e idraulici
  • Manuali di riparazione
  • Posizioni componenti e dati di collegamento
  • Bolletini tecnici per tipo di veicolo

• Jaltest ETM (Electronic Test Module): In combinazione con l'hardware ETM opzionale possono essere testati componenti elettronici esterni al veicolo, come:
  • Sensori di pressione e posizione
  • Valvole elettroniche e valvole
  • Joystick e moduli di controllo
  • Attuatori e interruttori

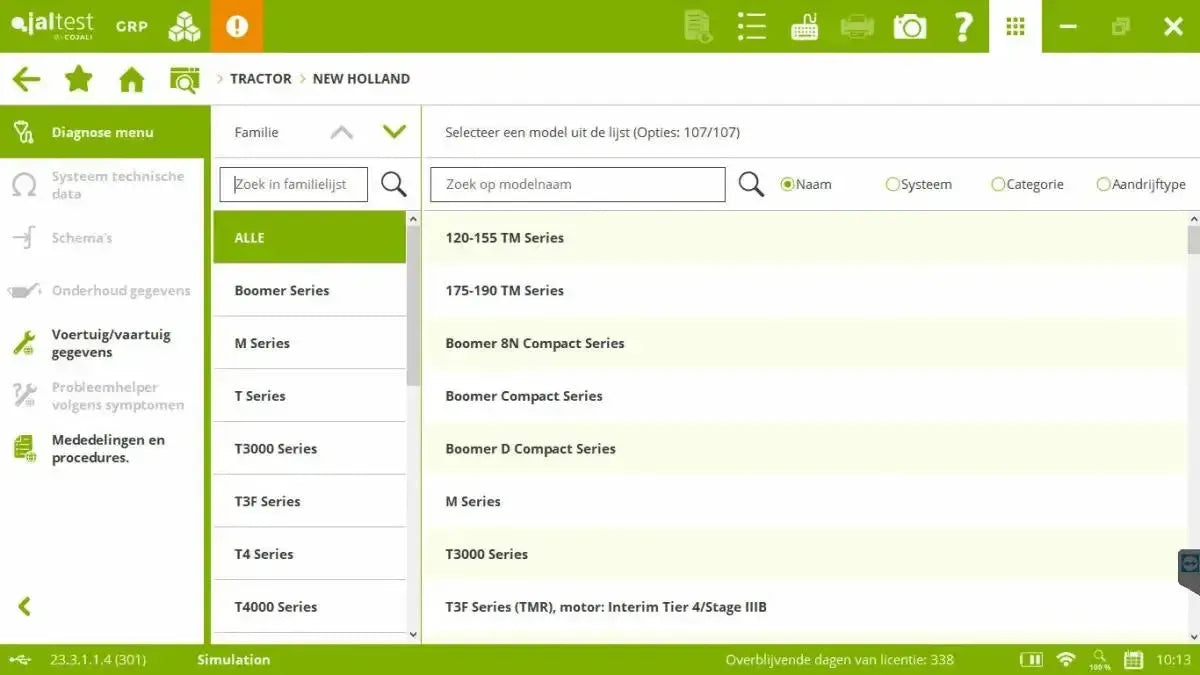

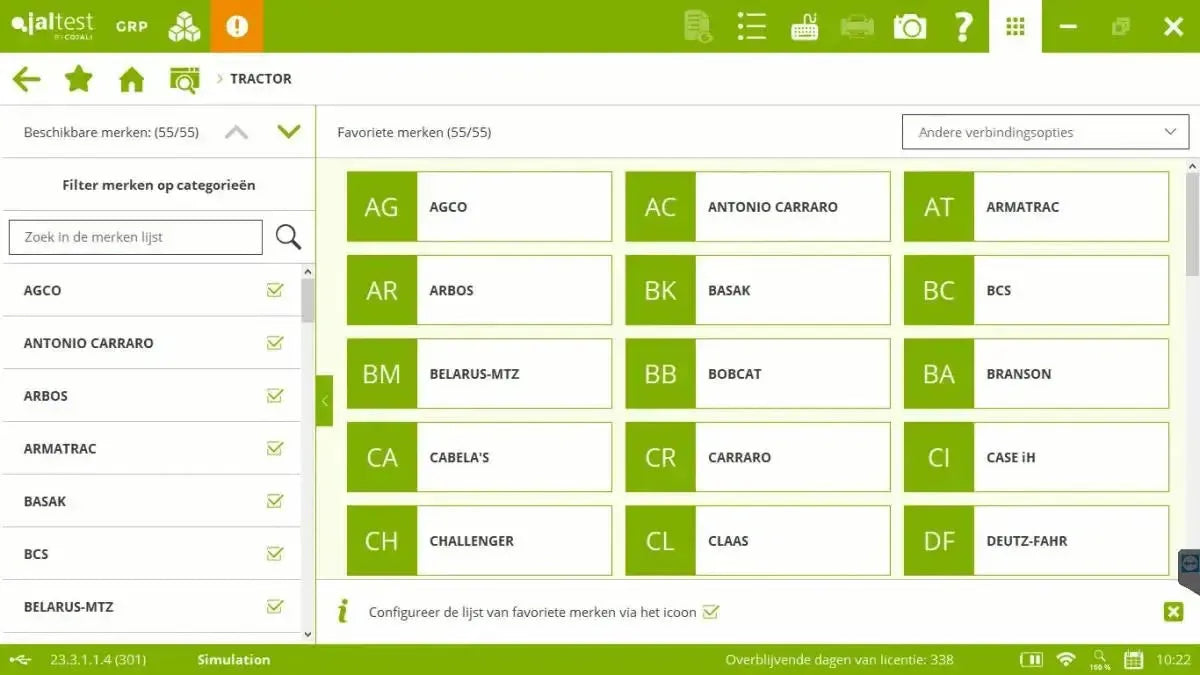

Marchi di veicoli supportati:

• Trattori: AGCO, Antonio Carraro, ArmaTrac, Arbos, Basak, BCS, Belarus-MTZ, Bobcat, Branson, Cabelas, Carraro, Case IH, Challenger, Claas, Deutz-Fahr, Erkunt, Farmtrac, Fendt, Ferrari, Foton Lovol, Goldoni, Hinomoto, Hürlimann, Iseki, JCB, John Deere, Kamaz, Kioti, Kubota, Lamborghini, Landini, Lindner, LS, Mahindra, Massey Ferguson, Zoomlion, Zetor, Yanmar, Versatile, Valtra, Valpadana, Ursus, TYM, Terrion, Tecnoma, Steyr, Same, Rostselmash, Renault, Reform, Pellenc, Pasquali, New Holland, Mercedes-Benz, McCormick
• Mietitrebbie: Agrifac, AVR, Bourgoin, Case IH, Caterpillar, Challenger, Claas, COE, Deutz-Fahr, Dewulf, Erkunt, Fendt, Flory, Franz Kleine, Gleaner, Gregoire, Grimme, Guaresi, Holmer, Iseki, Jacto, John Deere, Kioti, Krone, Kubota, Laverda, Massey Ferguson, Monchiero, MTS-Sandei, New Holland, OMC, Oxbo, P. Barigelli & C, Pellenc, Ploeger, PMC, ROPA, Rostselmash, TYM, Vervaet, Weiss McNair, Zoomlion
• Macchine semoventi, trainate e attrezzature: Aebi, Agrifac, Air-O-Fan, Amazone, Case IH, Challenger, COE, Energreen, Faresin, Fendt, Flory, Gilioli, Grim, Hagie, Holmer, Italmix, Jacobsen, Jacto, John Deere, Krone, Kubota, Kuhn, Kverneland, Lindner, Lucas G, Mac Don, Matrix, Mazzotti, Miller, Monchiero, New Holland, OMC, Oxbo, Pellenc, Ploeger, Ransomes, Reform, RMH, Rogator, Sitrex-AGM, SPRA-Coupe, Stara, Storti, Strautmann, Tatoma, Tecnoma, Terra Gator, Thomas, Toro, Vervaet, Vredo, Weiss McNair

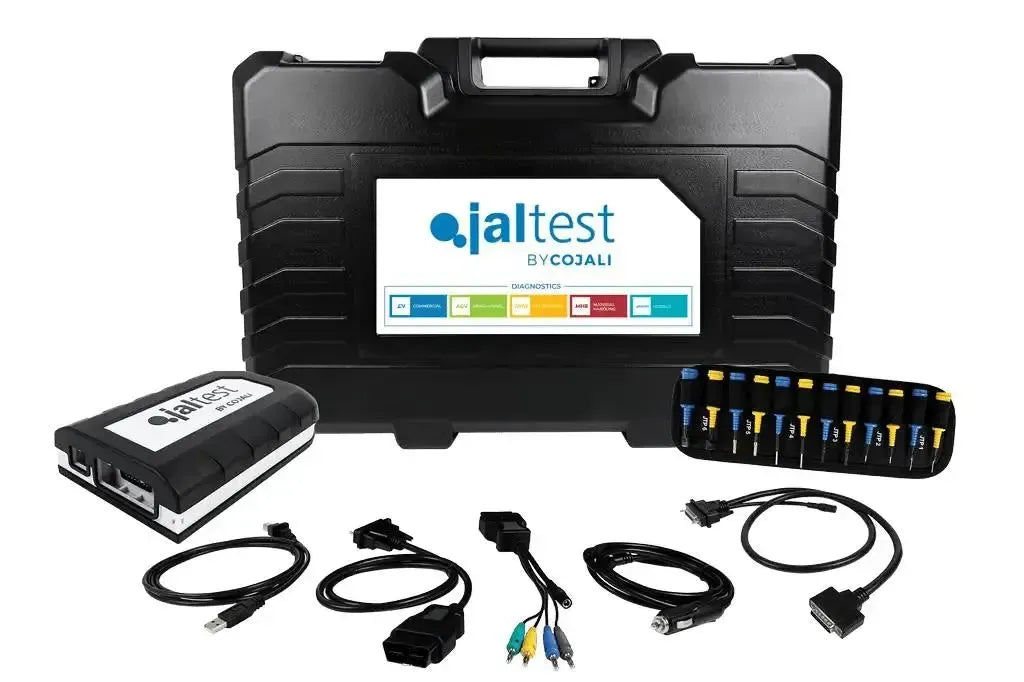

Contenuto della confezione:

• Interfaccia Jaltest Link V9
• Adattatore Jaltest 15 Pin DB15 - 16 Pin OBD2
• Cavo prolunga Jaltest 26 Pin DB26
• Jaltest USB-A - USB-B
• Kit multipin Jaltest
• Valigetta porta attrezzi Jaltest (Compatta)
• Cavo adattatore accendisigari Jaltest

Informazioni sulla licenza:

Il modulo Jaltest AGV funziona con una licenza software annuale. Questa licenza offre accesso completo a tutte le funzioni di diagnosi, manutenzione e calibrazione per veicoli agricoli, come trattori, mietitrebbie, irroratrici semoventi e altre applicazioni agricole. La licenza include:

• Tre grandi aggiornamenti software all'anno, con copertura veicoli migliorata, nuove funzionalità e informazioni tecniche aggiornate per marca e modello.
• Accesso al supporto tecnico, inclusa assistenza per attivazioni, analisi degli errori, aggiornamenti software e interpretazione di parametri e dati diagnostici.

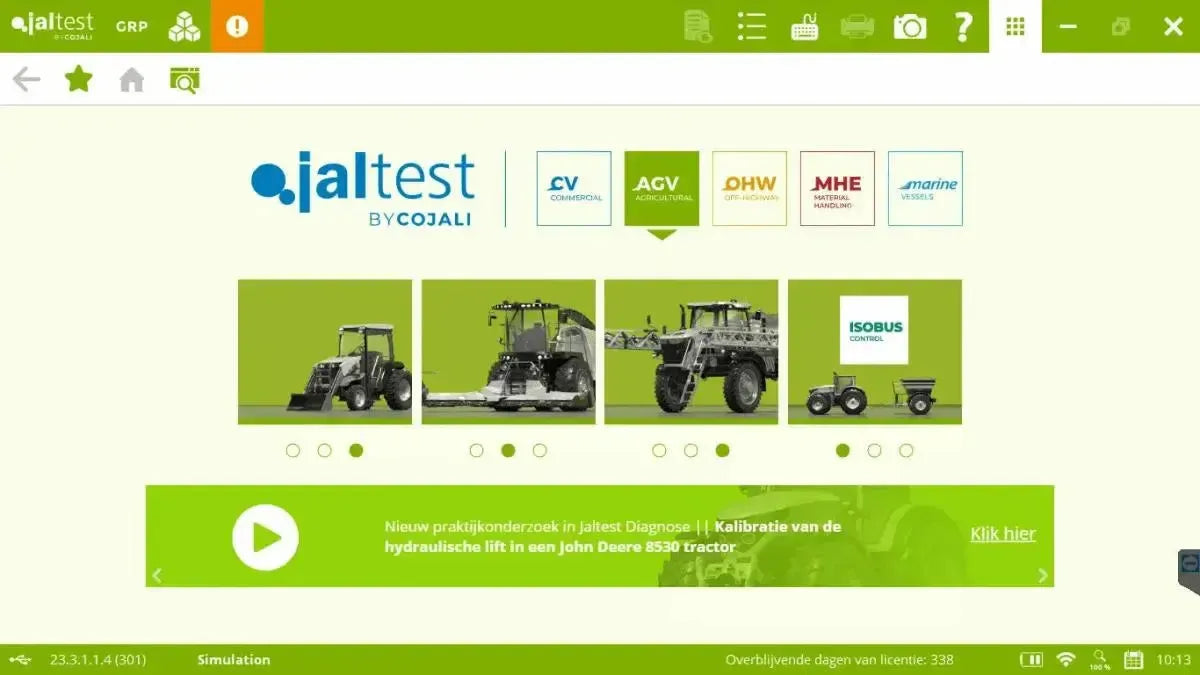

Struttura modulare:

Il software Jaltest è modulare e ampliabile. Oltre a veicoli agricoli (AGV), possono essere attivate licenze aggiuntive per altre categorie di veicoli, come:

• Veicoli commerciali (CV)
• Macchine Off-Highway (OHW)
• Applicazioni marittime (Marine)
• Material Handling Equipment (MHE)
