Jaltest  |  SKU: JDC505A

Jaltest (JDC505A) | Cavo adattatore CAT/Perkins da 9 pin OBD a 16 pin OBD2 | Motore a combustione interna

€214,95 incl.
€177,64 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

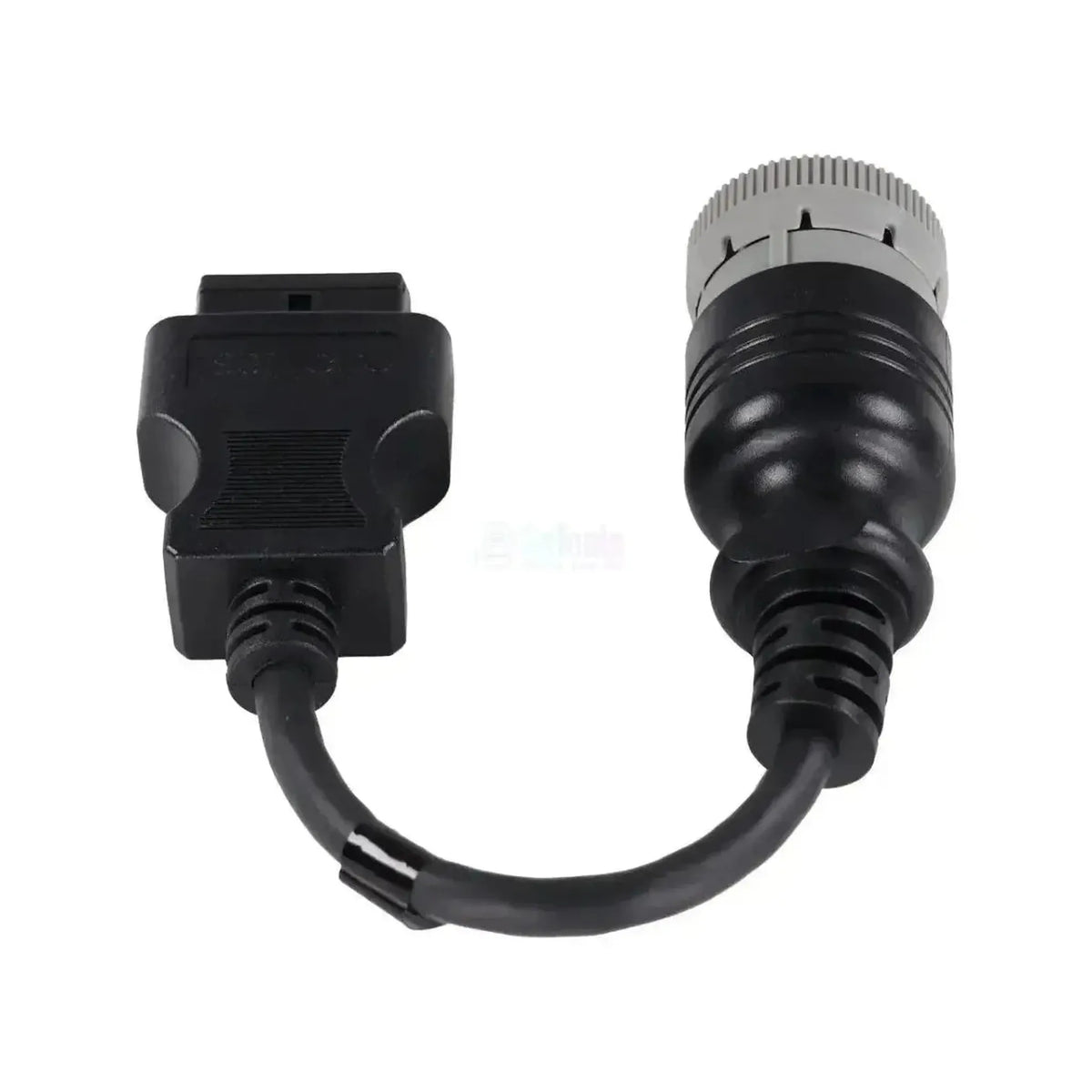

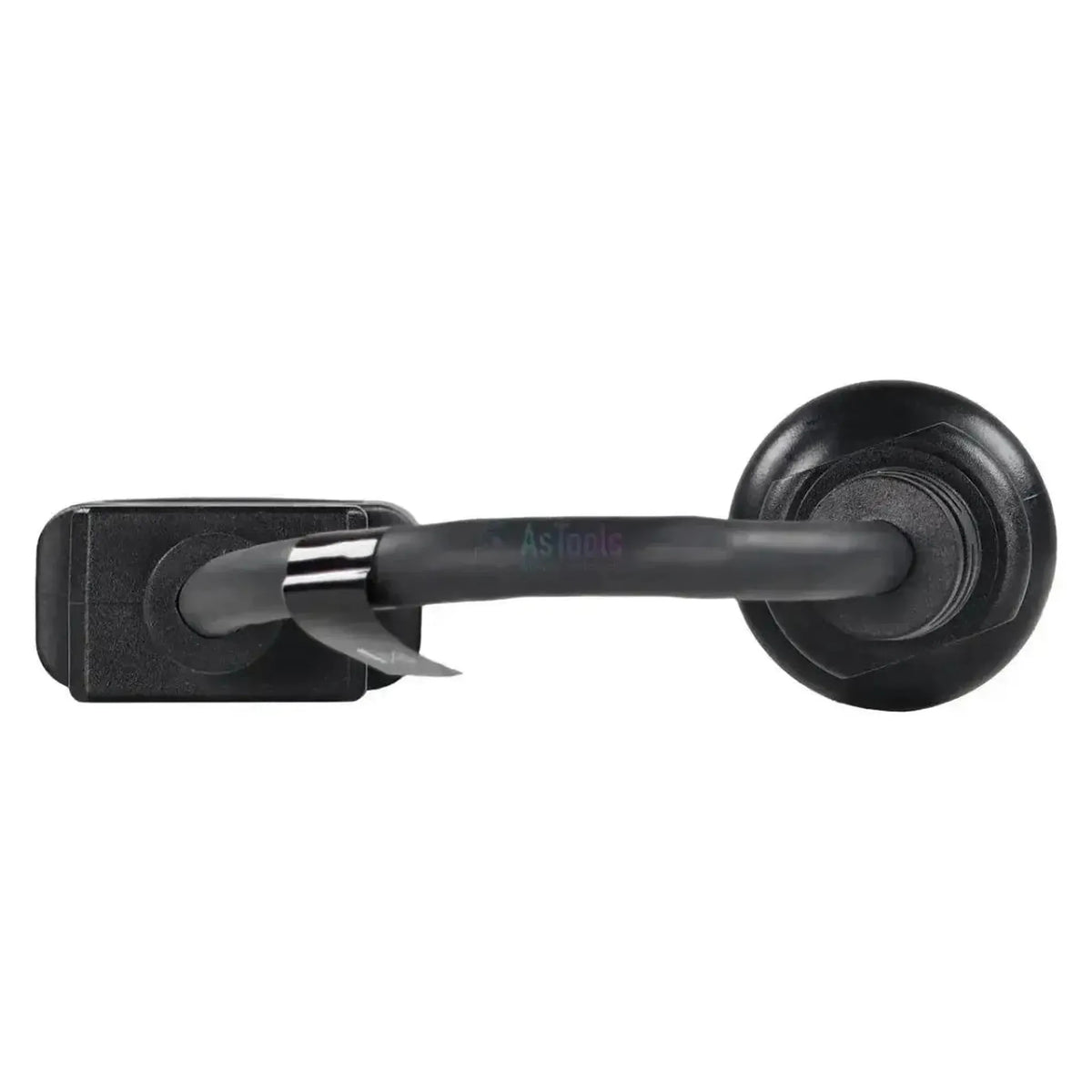

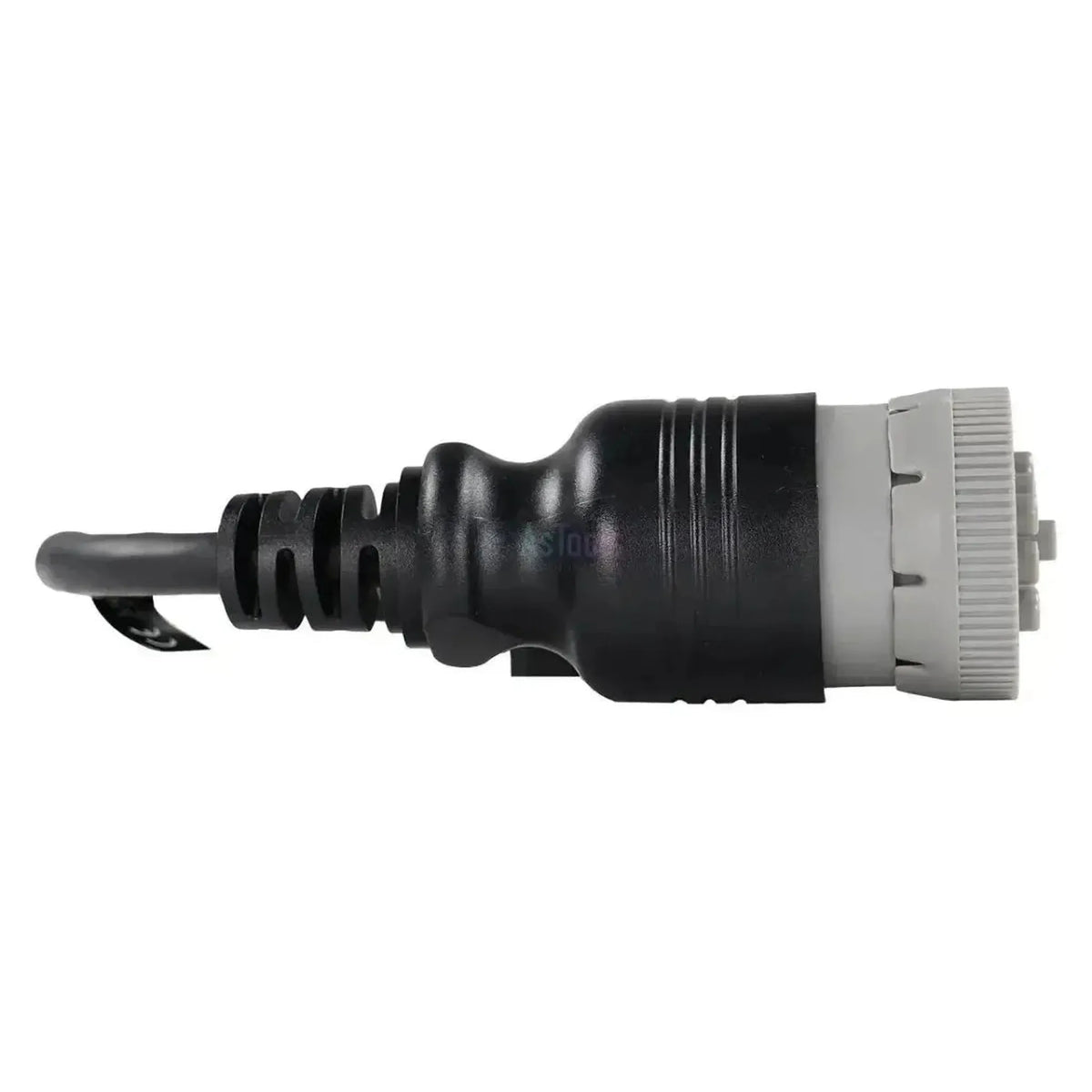

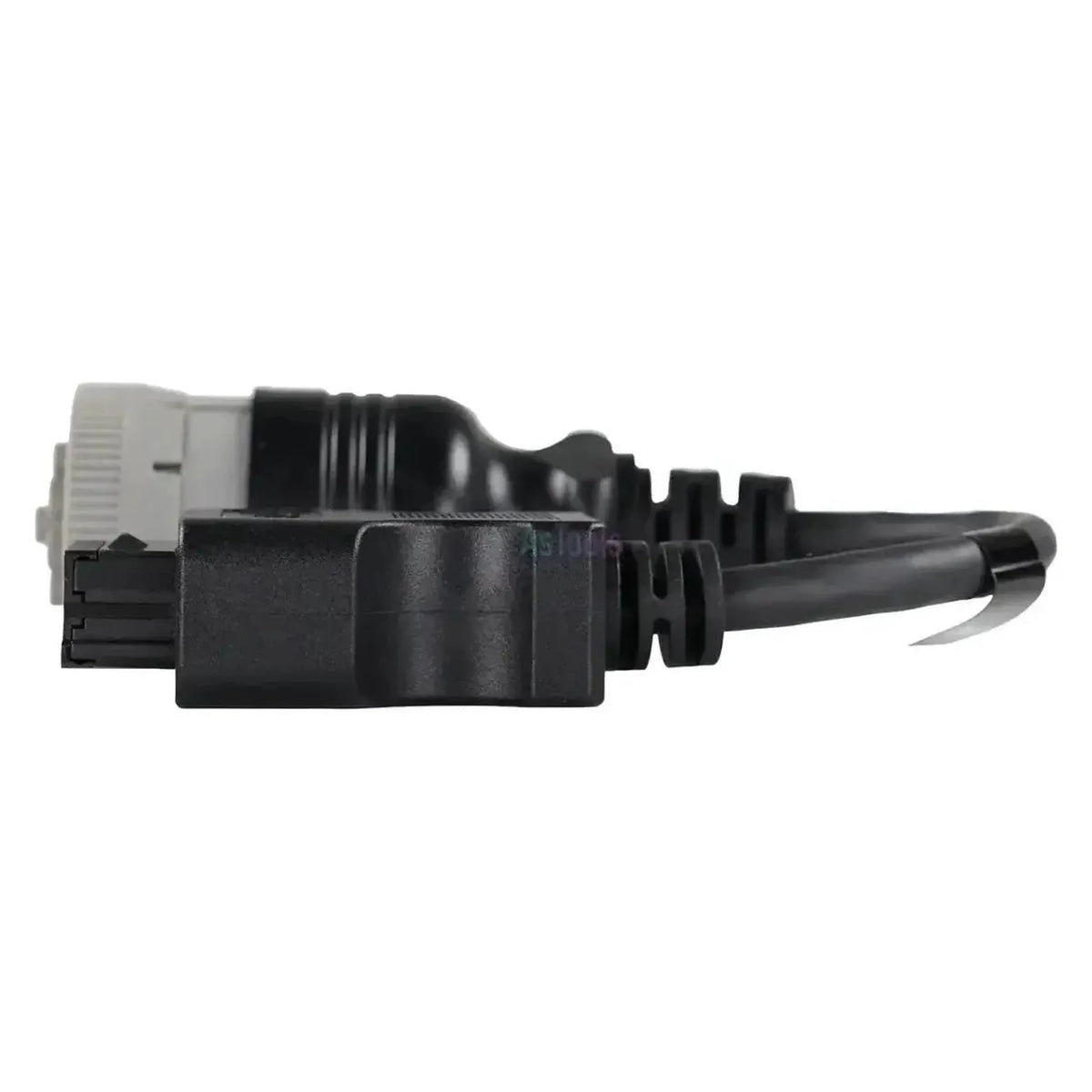

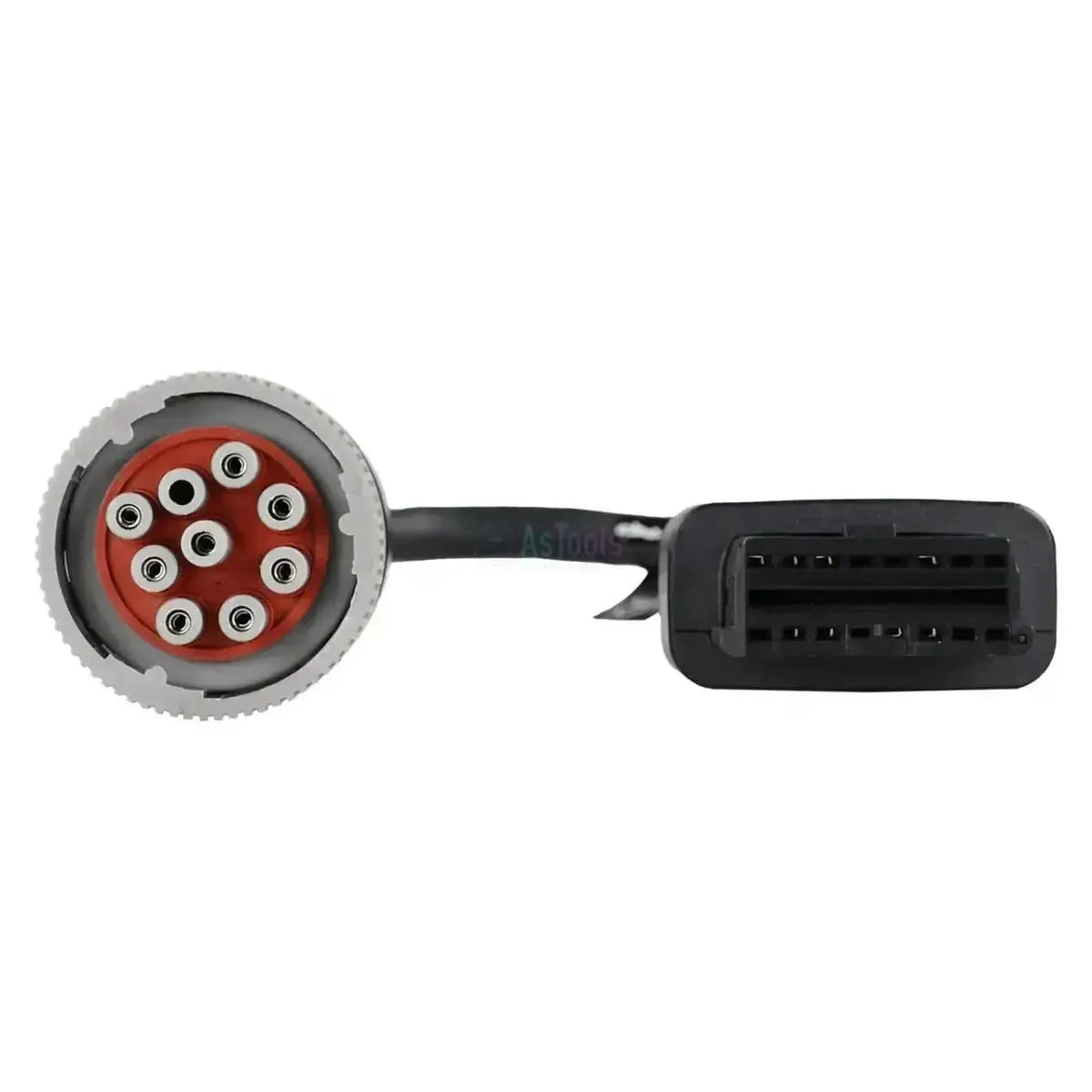

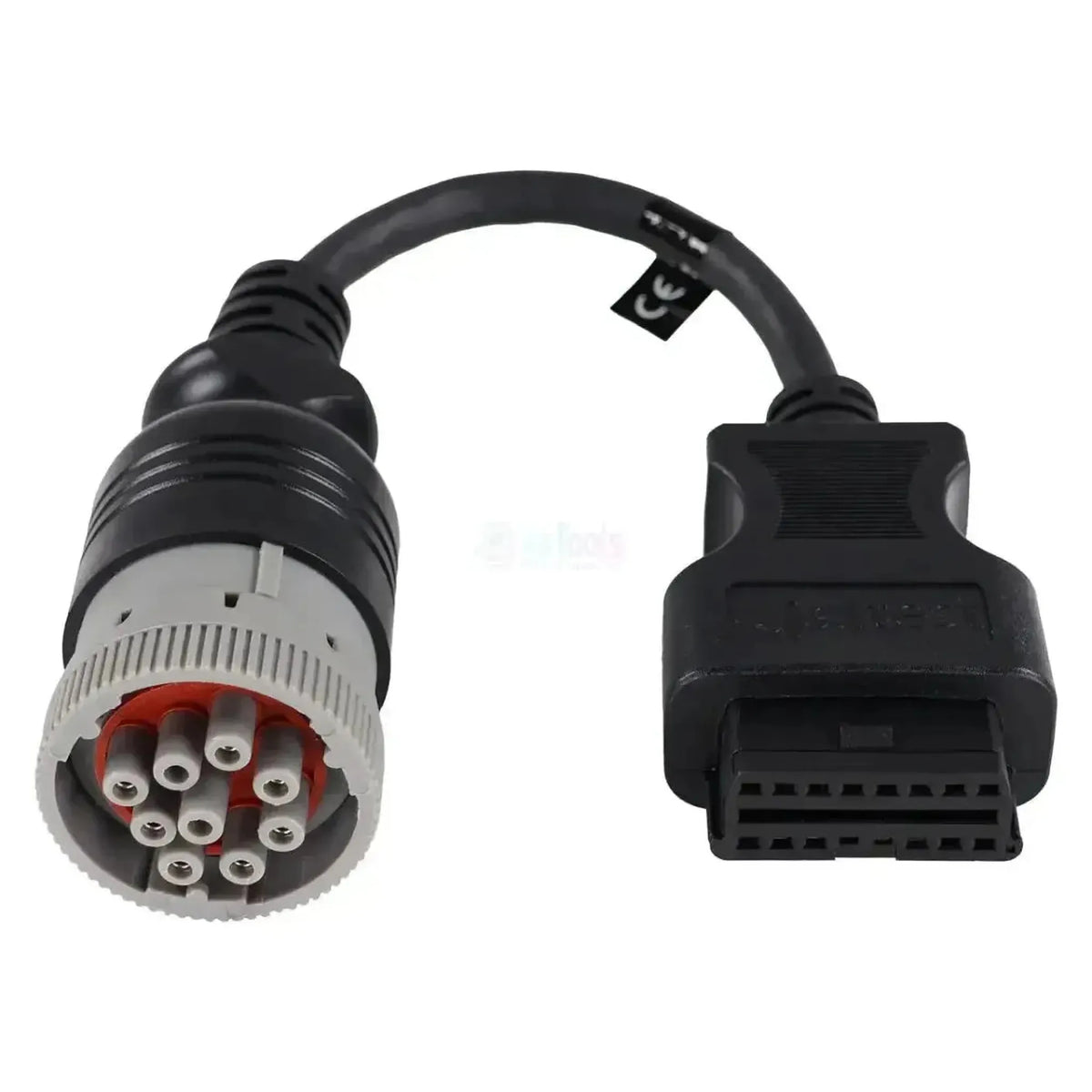

La Jaltest JDC505A collega la presa diagnostica a 9 pin dei motori Caterpillar e Perkins con l'ingresso OBD2 a 16 pin del cavo diagnostico Jaltest. Lato motore è presente un connettore rotondo a baionetta con corpo nero, ghiera grigio chiaro e inserto marrone rossastro con nove boccole femmina, otto disposte in cerchio e una al centro. Caterpillar e Perkins utilizzano lo stesso attacco, quindi un solo cavo serve entrambi i costruttori di motori. Il cavo misura da 28 a 30 cm di lunghezza.

Il cavo trasmette le linee di comunicazione del motore alla Jaltest Link. In questo modo il software Jaltest raggiunge le linee dati proprietarie CDL di Caterpillar e PDL di Perkins, il bus aperto J1939, la linea meno recente SAE J1708 e la centralina EMCP per la generazione di energia. Sulla centralina J1939 dei motori Caterpillar non sono presenti funzioni nella tabella di copertura; la diagnosi utile si trova sulla CDL. Il cavo rientra in Jaltest AGV, OHW e Marine.

VANTAGGI

✔Supporta due costruttori di motori con un solo cavo: le centraline CDL di Caterpillar e le centraline PDL di Perkins.
✔Per Caterpillar è inclusa la centralina EMCP per la generazione di energia, che Jaltest legge insieme al motore.
✔Nei motori Perkins più recenti, come il 1206E, gli intervalli di manutenzione sono inclusi nella copertura.
✔I motori Caterpillar e Perkins sono montati da decine di costruttori di macchine, e il cavo è utilizzabile con AGV, OHW e Marine.

PUNTI DA CONSIDERARE

✕Per Caterpillar la centralina J1939 non fornisce funzioni nella tabella di copertura, mentre la centralina CDL fornisce codici di errore e valori di misura.
✕Per i motori Caterpillar non sono previsti intervalli di manutenzione nella copertura; per Perkins solo su una parte delle centraline.
✕Solo per l'attacco CAT/Perkins a 9 pin; per il connettore Caterpillar a 14 pin è previsto il JDC533A.
✕Il connettore verde Deutsch J1939 a 9 pin non si collega qui; passa attraverso il JDC217.9.

Applicazioni e funzionalità

Il cavo è destinato alle officine che leggono motori Caterpillar e Perkins installati su macchine, imbarcazioni e gruppi. Jaltest indica le centraline per tipo di motore e per linea dati; quindi ciò che si ottiene varia molto da una centralina all'altra. Le centraline seguenti provengono dalla copertura CAT e Perkins.

Unità di controllo accessibili

  • CDL (Caterpillar): Linea proprietaria, codici di errore.
  • PDL (Perkins): Linea proprietaria Perkins.
  • J1939: Funzioni solo per Perkins.
  • SAE J1708: Linea meno recente, tra cui CAT 3406.
  • EMCP: Generazione di energia, Caterpillar.

Cosa si può fare

  • Codici di errore: Lettura e cancellazione, con descrizione.
  • Valori misurati: Visualizzazione in tempo reale, con soglie di allarme.
  • Manutenzione: Per una parte dei Perkins, tra cui 1206E.
  • Rapporto: Registrazione degli interventi di manutenzione.

Come si utilizza

  1. Controllare il connettore: Cercare l'attacco rotondo con inserto marrone rossastro.
  2. Collegamento: Inserire il JDC505A e fissare la baionetta.
  3. Collegamento al Link: Colleghi il lato OBD2 al Jaltest Link.
  4. Accendere il quadro: inserire il contatto senza avviare il motore.
  5. Lettura: Scegliere Caterpillar o Perkins e il tipo di motore.

Veicoli e applicazioni compatibili

Determinante è il motore, non la macchina. Questo cavo è compatibile con ogni motore Caterpillar o Perkins dotato di attacco a 9 pin; tali motori sono montati da decine di costruttori di macchine. Le serie seguenti sono incluse nella copertura Jaltest; dall'inserto marrone rossastro può verificare se il Suo motore ha questo attacco.

Caterpillar:

  • Serie 3000: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E e 3456.
  • Serie 3500 e 3600: 3508, 3512, 3516 e le varianti B, C ed E, più 3606, 3608, 3612 e 3616.
  • Serie C e G: I motori C e i motori a gas della serie G.

Perkins:

  • Compact: 402D, 403D, 403F, 403J, 404D, 404F, 404J, 854E, 854F, 904D e 904J.
  • Serie 1100 e 1200: 1103C/D, 1104A/C/D, 1106D, 1204E/F/J, 1206E/F/J e 1706J.
  • Pesanti: 1306, 1506, 1506D, 2006, 2206, 2306, 2506, 2806, 3008 e 3012.
💡
Da sapere: Il connettore CAT/Perkins a 9 pin è rotondo, ha una ghiera grigio chiaro e un inserto marrone rossastro con nove boccole. Il connettore Caterpillar a 14 pin è interamente nero e corrisponde al JDC533A. Verifichi il colore dell'inserto e conti le posizioni prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC505A) | Cavo adattatore CAT/Perkins 9 pin OBD - 16 pin OBD2 | Motore a combustione interna

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
Cavo adattatore
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • AGV agricoltura
  • OHW macchine edili e movimento
  • Marine imbarcazioni

Collegamenti

La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
  • Jaltest Link V8.1
  • Jaltest Link V9
Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
16-pins OBD2
La lunghezza del cavo. Un cavo più lungo offre più spazio di lavoro.Lunghezza del cavo
da 28 a 30 cm

Funzioni diagnostiche

Indica se i codici errore possono essere non solo letti ma anche cancellati. Con alcuni sistemi è possibile solo la lettura.Cancellazione codici errore
Indica se è possibile vedere i valori attuali dei sensori con il veicolo in funzione. Utile per individuare un guasto.Valori misurati in tempo reale

Utilizzo

Numero di riferimento
JDC505A
Centraline
CDL (Caterpillar), PDL (Perkins), J1939, SAE J1708 ed EMCP
Necessario per l'uso
Jaltest Link V8.1 o V9

Altre specifiche

Applicazione
Motori CAT e Perkins con connettore diagnostico a 9 pin
Connettore lato macchina
Connettore baionetta rotondo a 9 pin con anello di accoppiamento grigio e interno rosso-marrone, femmina
Modulo Jaltest
Jaltest AGV (agricoltura), Jaltest OHW (costruzioni e movimentazione) e Jaltest Marine (imbarcazioni)
Parte di set di cavi
Kit cavi AGV (70002003), kit cavi OHW completo (70002026), kit cavi OHW base (70002030) e kit cavi Marine motori stazionari (70002006)
