Jaltest  |  SKU: JDC530A

Jaltest (JDC530A) | Cavo adattatore Claas 8-pin OBD - 16-pin OBD2 | Veicolo agricolo

€149,95 incl.
€123,93 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

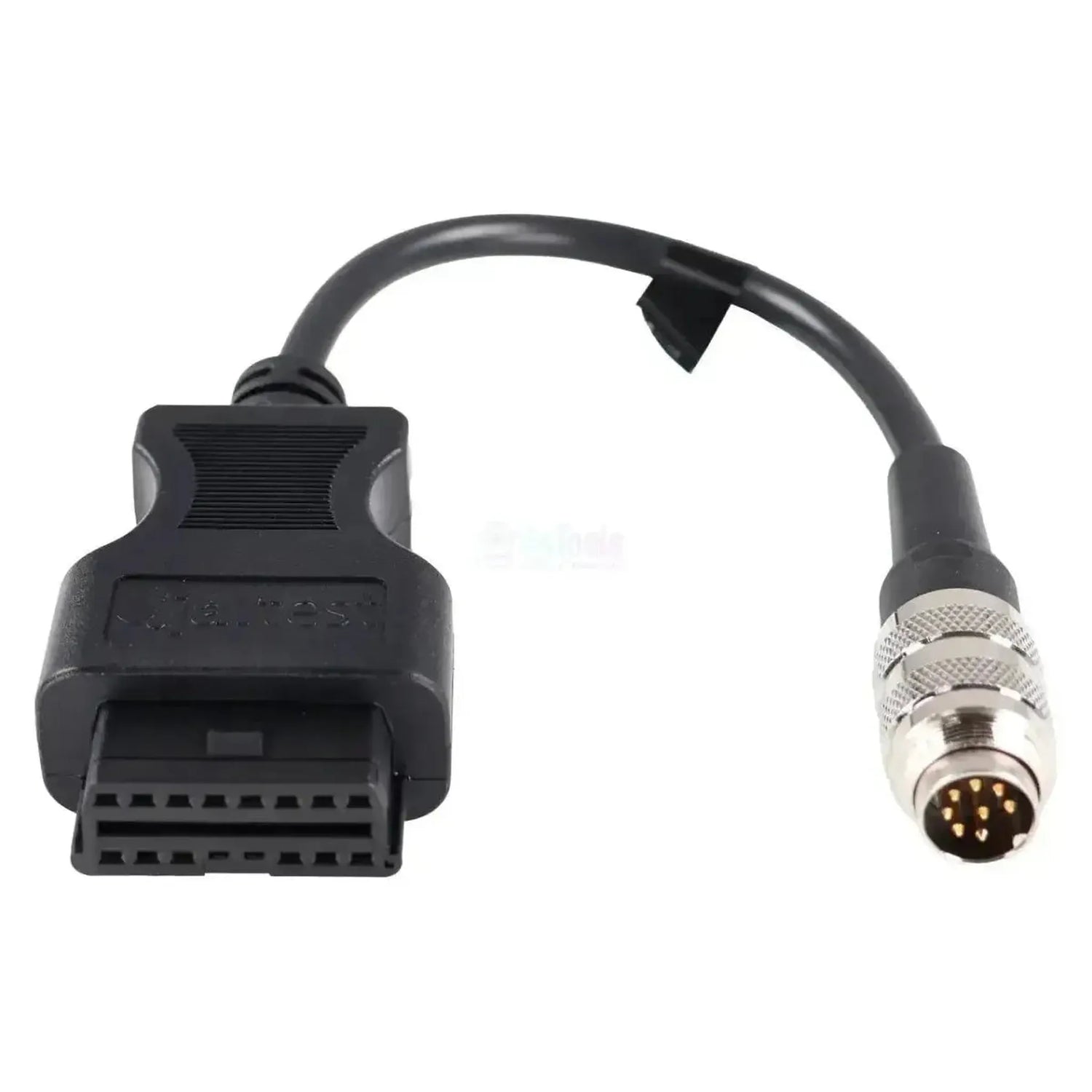

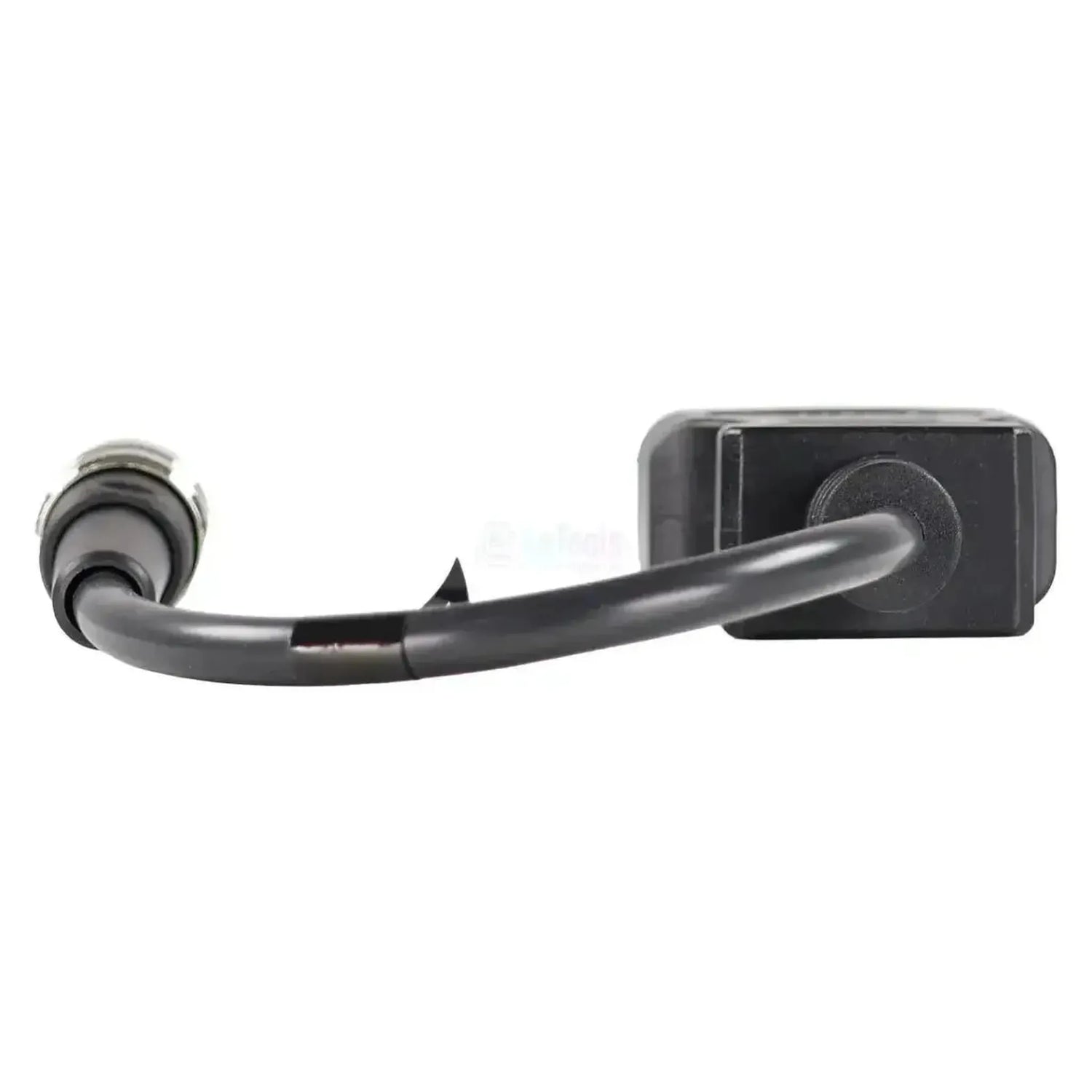

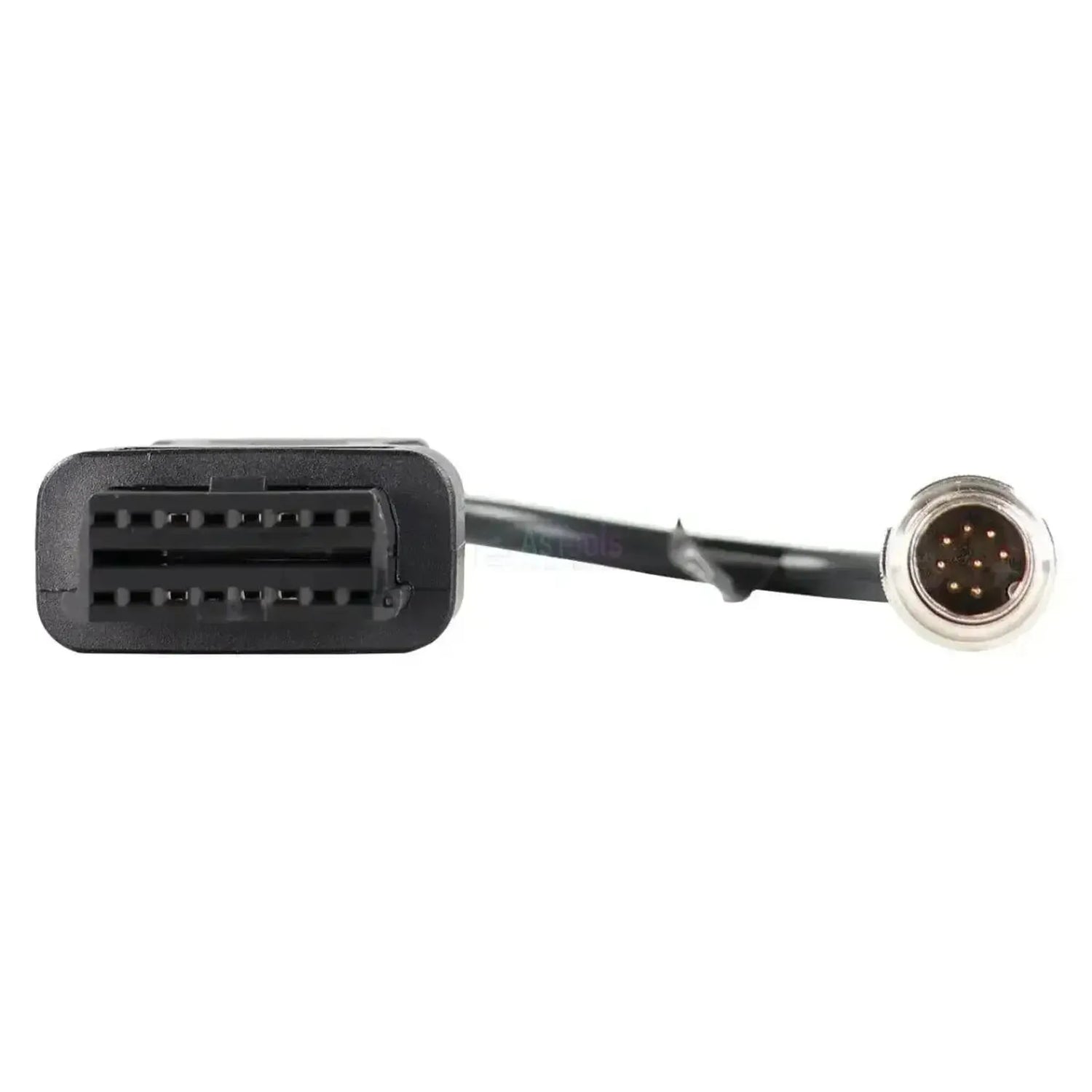

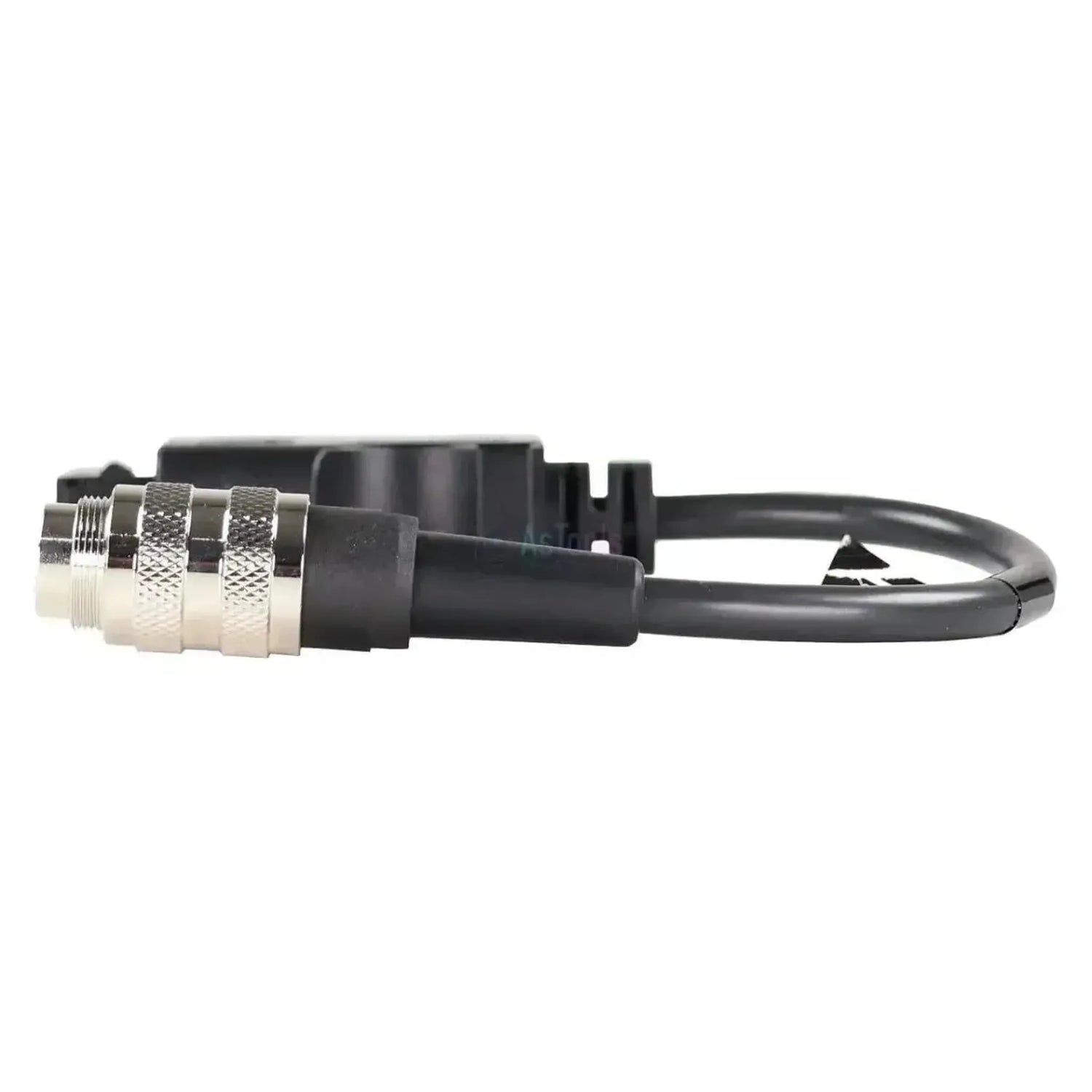

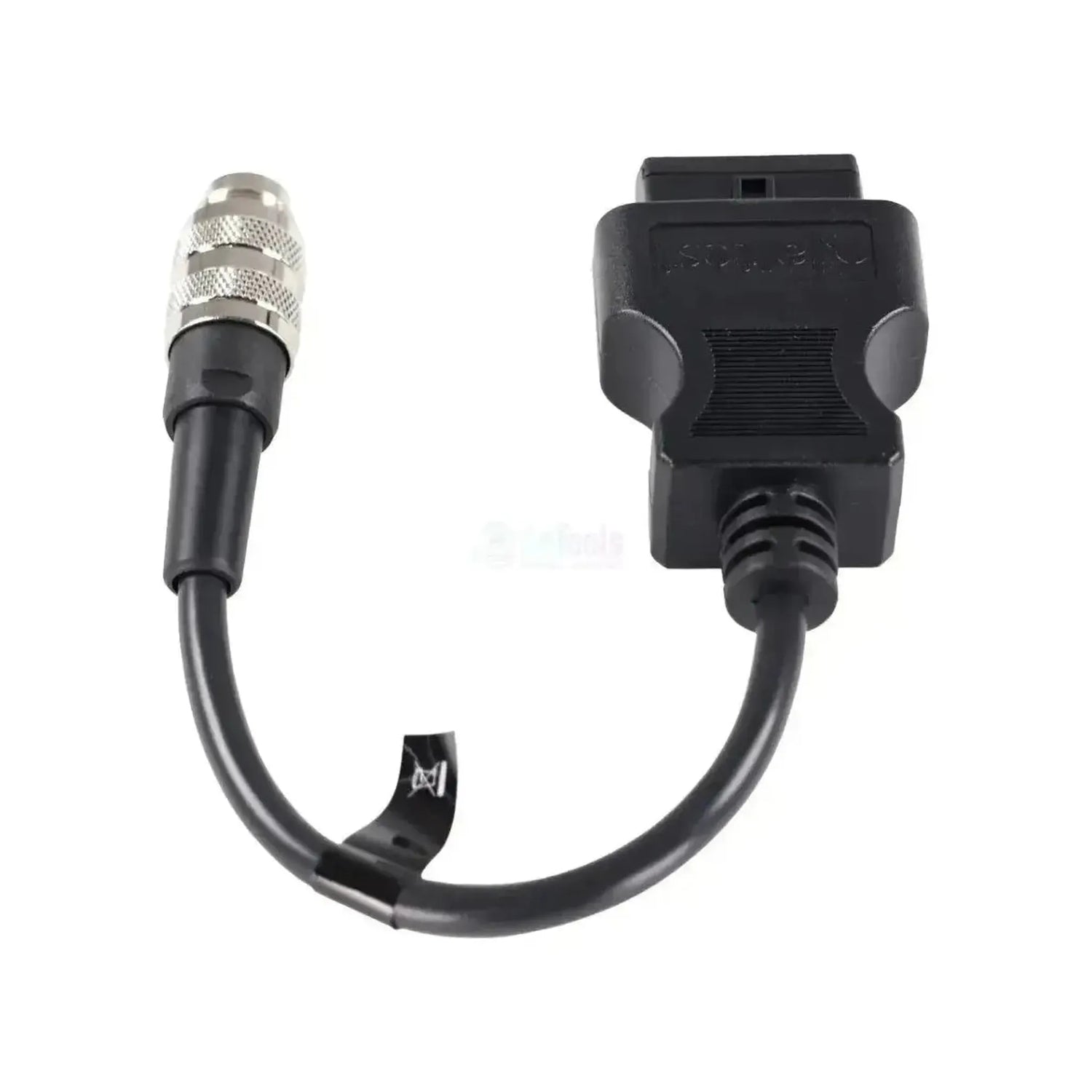

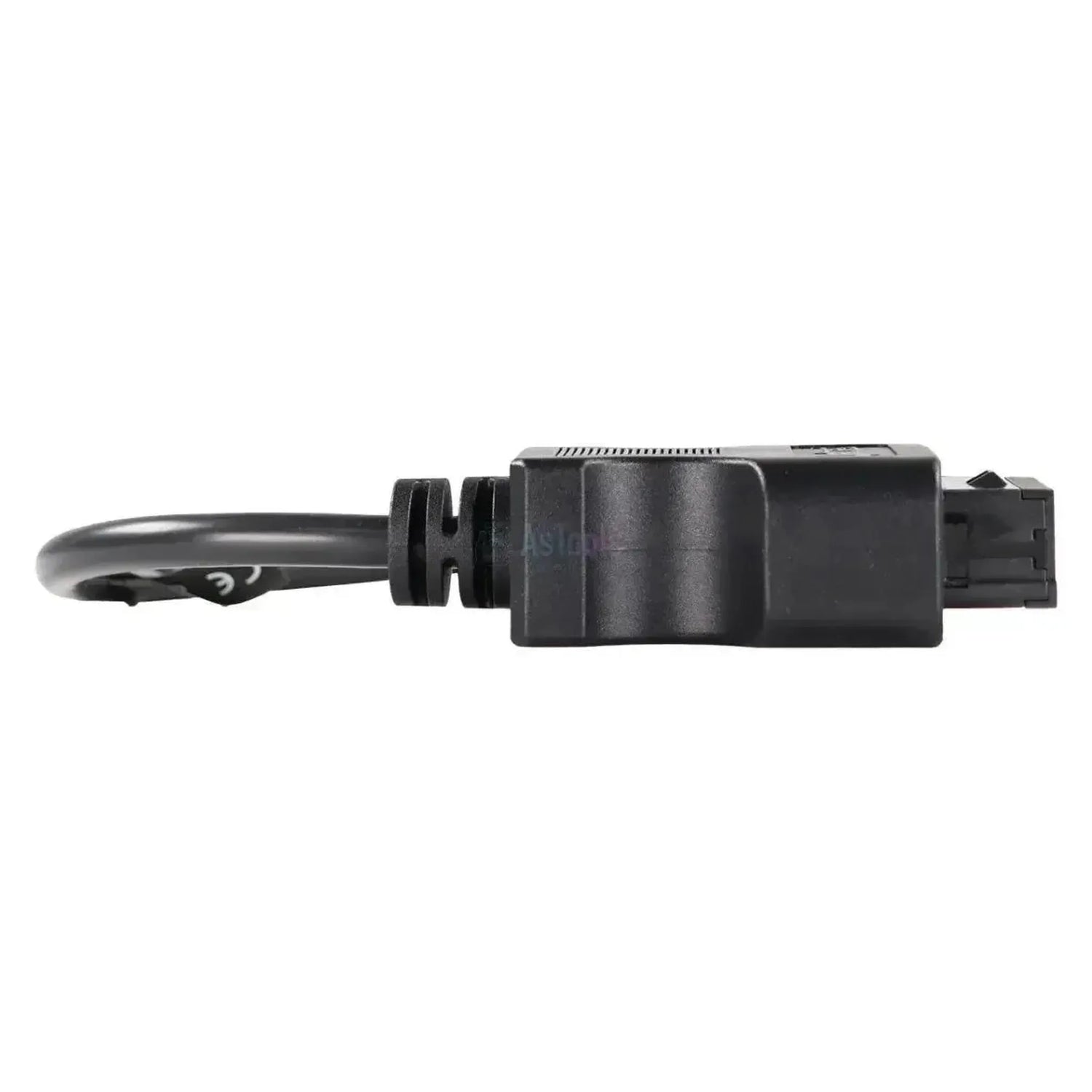

Il Jaltest JDC530A porta il connettore diagnostico rotondo a 8 pin delle mietitrebbiatrici Claas e della serie Xerion all'ingresso OBD2 a 16 pin del vostro cavo diagnostico Jaltest. Sul lato macchina è montato un connettore in metallo cromato compatto con ghiera zigrinata e otto pin dorati: sette disposti in cerchio intorno a un pin centrale. Il cavo misura da 28 a 30 cm ed è certificato per il Jaltest Link V8.1.

Dietro quel singolo connettore si trovano i sistemi di gestione del motore, della trasmissione e della raccolta della macchina. Accedete all'interfaccia motore ADM 2 / ADM 3, ai computer di bordo VBM e XIF, al sistema di pompa unitaria MR e alle gestioni motore Caterpillar, alle gestioni trasmissione EHS, GDM, TCU e VDC, al post-trattamento SCR e alle gestioni di trebbiatura SAM, RTR, RSM, GUA e YMM. La quantità varia a seconda della serie: una MEGA dispone solo di ADM 2/3, della gestione motore MR e SCR, una LEXION di oltre venti unità. Il cavo rientra nella categoria Jaltest AGV (macchine agricole).

VANTAGGI

✔Accede alle unità di controllo del processo di trebbiatura: SAM (setaccio), RTR (valvole del rotore), RSM (distributore), GUA (valvole serbatoio grano) e YMM (misurazione della resa).
✔Tutte le gestioni motore Caterpillar utilizzate da Claas (3126 B, C-6.6, C-9, C-9.3 e C-13, sia CDL che J1939), più il sistema di pompa unitaria MR.
✔Inoltre l'interfaccia motore ADM 2 / ADM 3, i computer di bordo VBM e XIF e il tracciamento GPS ATP.
✔Sulla Xerion inoltre le gestioni trasmissione TCU e VDC e il comando elettroidraulico ESM.

ATTENZIONI

✕Certificato per il Jaltest Link V8.1. Con numero di riferimento JDC530A9 esiste lo stesso cavo Claas a 8 pin in versione separata.
✕Solo per il connettore a 8 pin; per la versione a 7 pin sulle stesse macchine è destinato il JDC529A. I due non sono intercambiabili.
✕I due connettori si assomigliano molto: contate i pin nella corona esterna, perché sette intorno a un pin centrale è questo cavo e sei intorno a un pin centrale è il JDC529A.
✕Quali sistemi di raccolta sono presenti dipende fortemente dalla serie: una MEGA dispone solo di ADM 2/3, della gestione motore MR e SCR, una LEXION di oltre venti unità.

Applicazioni e funzionalità

Tramite questa connessione a 8 pin raggiungete con il software Jaltest le unità di controllo della mietitrebbia o della Xerion. Le unità presenti variano considerevolmente a seconda della serie e dell'anno di costruzione: una MEGA ne dispone di un numero limitato, una LEXION di oltre venti. Le unità sottostanti provengono dalla copertura Claas di Jaltest.

Unità di controllo che potete raggiungere

  • Computer centrale ADM 2 e ADM 3: L'interfaccia tra il controllo della macchina e il motore.
  • Computer di bordo VBM e XIF: I computer di bordo rispettivamente della mietitrebbia e della Xerion.
  • Gestione motore MR, sistema di pompa unitaria: La gestione motore basata su Mercedes con sistema di pompa unitaria.
  • Gestione motore ECM Caterpillar 3126 B, C-6.6, C-9, C-9.3 e C-13 (CDL e J1939): Le gestioni motore Caterpillar dei modelli LEXION e Xerion.
  • Trasmissione EHS, GDM, TCU e VDC: L'azionamento di marcia e la gestione della trasmissione.
  • Sistema di raccolta ACU, SAM (gestione setacci), RTR (valvole rotore), RSM (distributore), GUA (valvole serbatoio grano) e YMM (misurazione della resa): Le unità di controllo del processo di trebbiatura.
  • Post-trattamento dei gas di scarico SCR/DEF e SCR Bluetec: I sistemi AdBlue delle macchine più recenti.
  • Comando ATP (tracciamento del percorso via GPS) e ESM (comando elettroidraulico): I sistemi di guida e tracciamento del percorso.
  • Idraulica EHC (dispositivo di sollevamento) e HYD (pannello di controllo valvole), modulo elettronico OPM (comando poggiabraccio) e EXT, e illuminazione WLP: Le altre unità della Xerion e delle mietitrebbie.

Quello che potete fare

  • Leggere e cancellare i codici di errore: Estrarre la memoria degli errori dell'unità di controllo, con la descrizione del guasto rilevato.
  • Visualizzare i valori misurati: I valori attuali dei sensori gestiti dall'unità di controllo, con la possibilità di impostare i limiti di allarme.
  • Consultare gli intervalli di manutenzione: Disponibili ad esempio per le gestioni motore Caterpillar e il sistema SCR Bluetec.
  • Visualizzare gli avvisi diagnostici: Disponibili ad esempio per l'interfaccia ADM 2 e la gestione motore MR.
  • Eseguire azioni supplementari: Disponibili nel sistema di post-trattamento dei gas di scarico SCR Bluetec.

Veicoli e applicazioni compatibili

Il connettore è determinante, non il modello. Questo cavo si adatta a qualsiasi mietitrebbia Claas e Xerion dotato del connettore diagnostico rotondo a 8 pin nella cabina. Le seguenti serie sono coperte da Jaltest AGV; all'interno delle stesse serie è inoltre disponibile la versione a 7 pin, poiché in agricoltura non è mai stato prescritto uno standard di connettore.

Claas:

  • XERION: (1997 - presente)
  • Serie LEXION (mietitrebbia)
  • Serie TUCANO (mietitrebbia)
  • Serie TRION (mietitrebbia)
  • Serie MEDION (mietitrebbia)
  • Serie AVERO (mietitrebbia)
  • Serie MEGA (mietitrebbia)
  • Serie DOMINATOR (mietitrebbia)
💡
Informazione importante: Il connettore diagnostico rotondo si trova nella cabina ed è dotato di ghiera metallica cromata. Su questi veicoli Claas sono presenti due connettori quasi identici, che differiscono solo per il numero di pin: Otto pin corrispondono a questo cavo, sette pin al JDC529A. Contare i pin nel connettore del vostro veicolo prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC530A) | Cavo adattatore Claas 8-pin OBD - 16-pin OBD2 | Veicolo agricolo

Specifiche tecniche

Specifica Descrizione
Marca Jaltest (Cojali)
Numero di riferimento JDC530A
Tipo Cavo adattatore
Applicazione Mietitrebbie Claas e Xerion con connettore rotondo 8-pin
Lunghezza 28 - 30 cm
Interfaccia Jaltest Link V8.1
Connettore lato veicolo OBD 8-pin (rotondo, metallo cromato; sette pin disposti in cerchio attorno a un pin centrale)
Connettore lato interfaccia OBD2 16-pin
Centraline ADM 2 e ADM 3, VBM e XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU e VDC, ACU, SAM, RTR, RSM, GUA e YMM, SCR/DEF e SCR Bluetec, ATP e ESM, EHC, HYD, OPM, EXT e WLP
Segmento Veicolo agricolo
Modulo Jaltest Jaltest AGV (veicoli agricoli)
