Jaltest  |  SKU: JDC525A

Jaltest (JDC525A) | Cavo adattatore Claas/Renault 14 pin OBD – 16 pin OBD2 | Veicolo agricolo

€114,95 incl.
€95,00 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

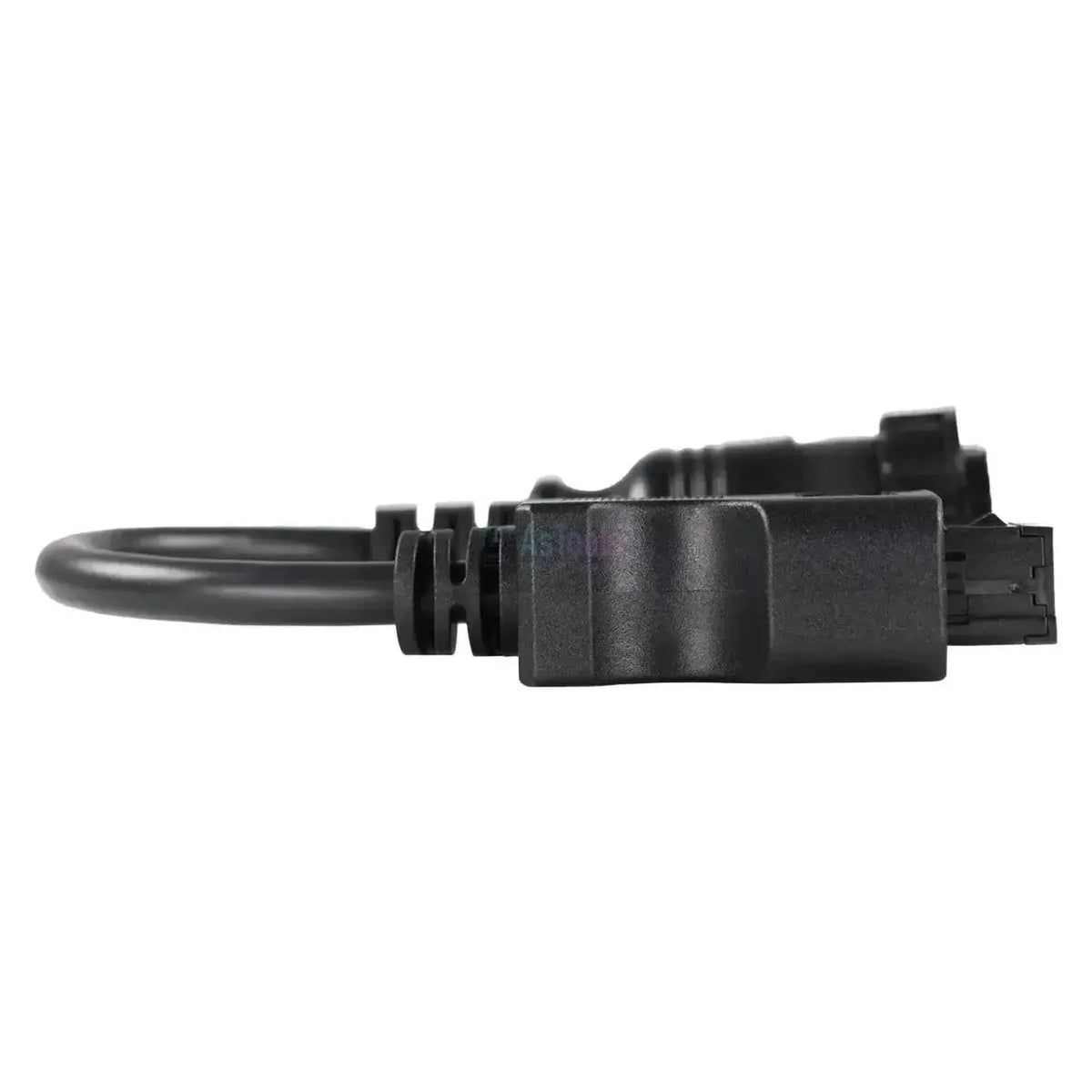

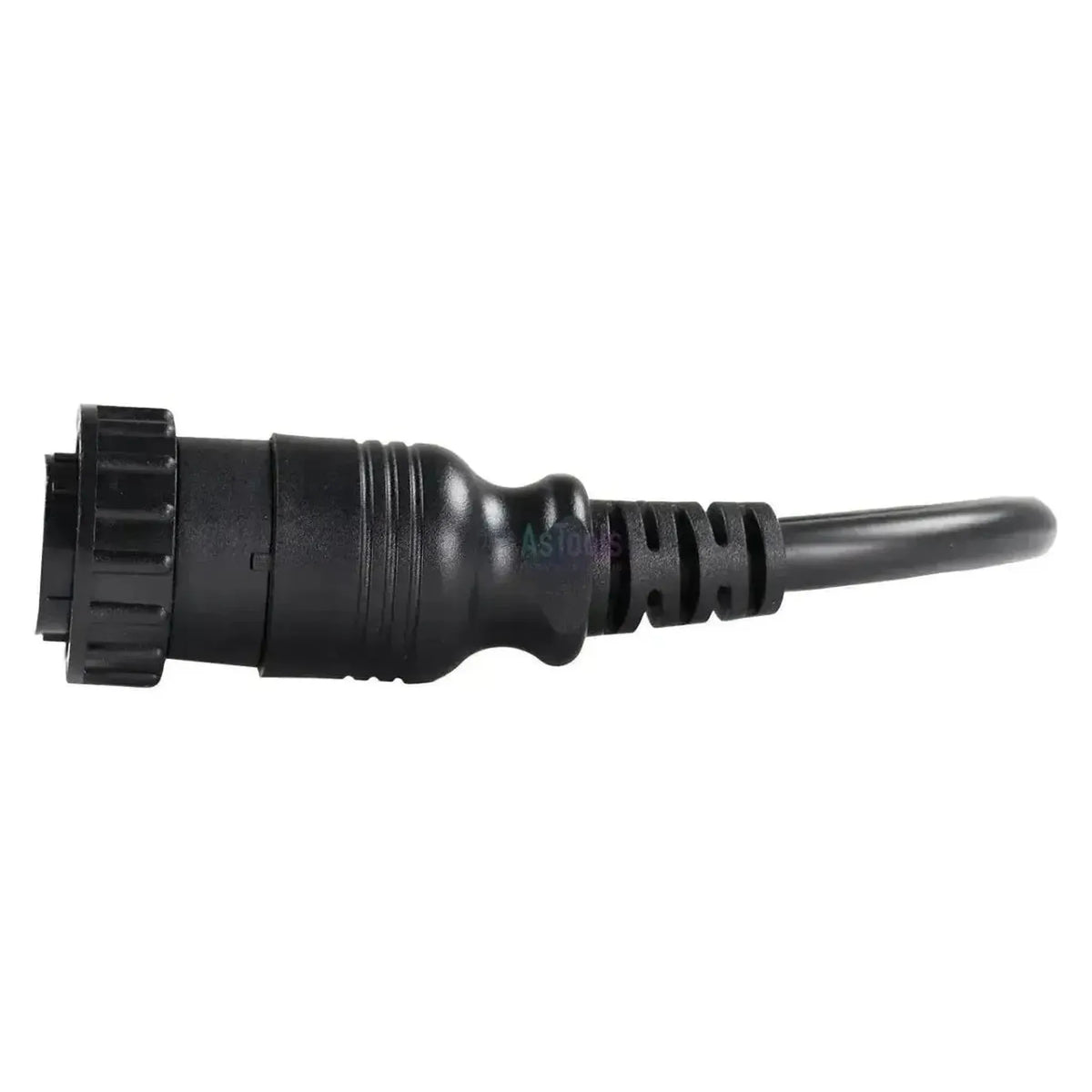

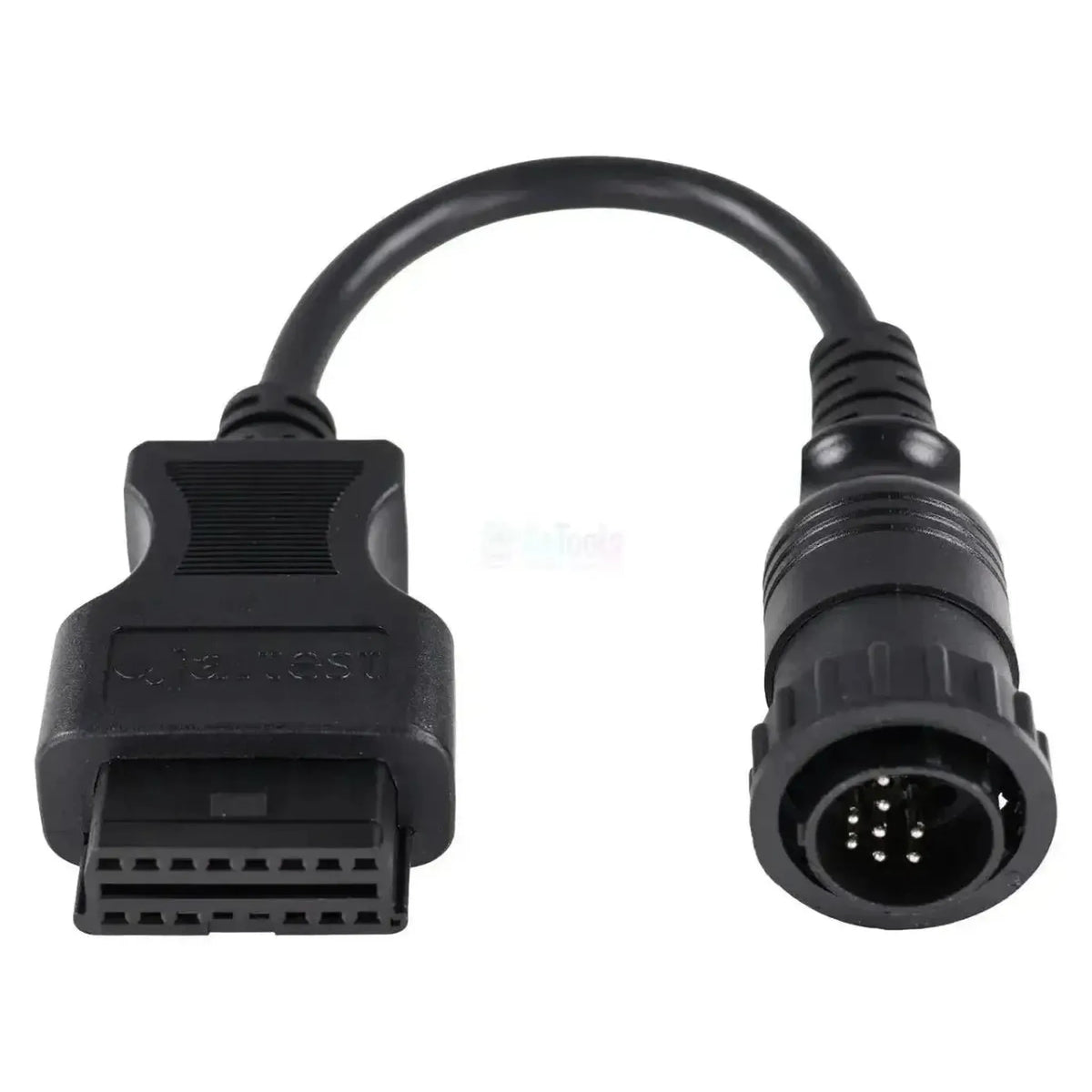

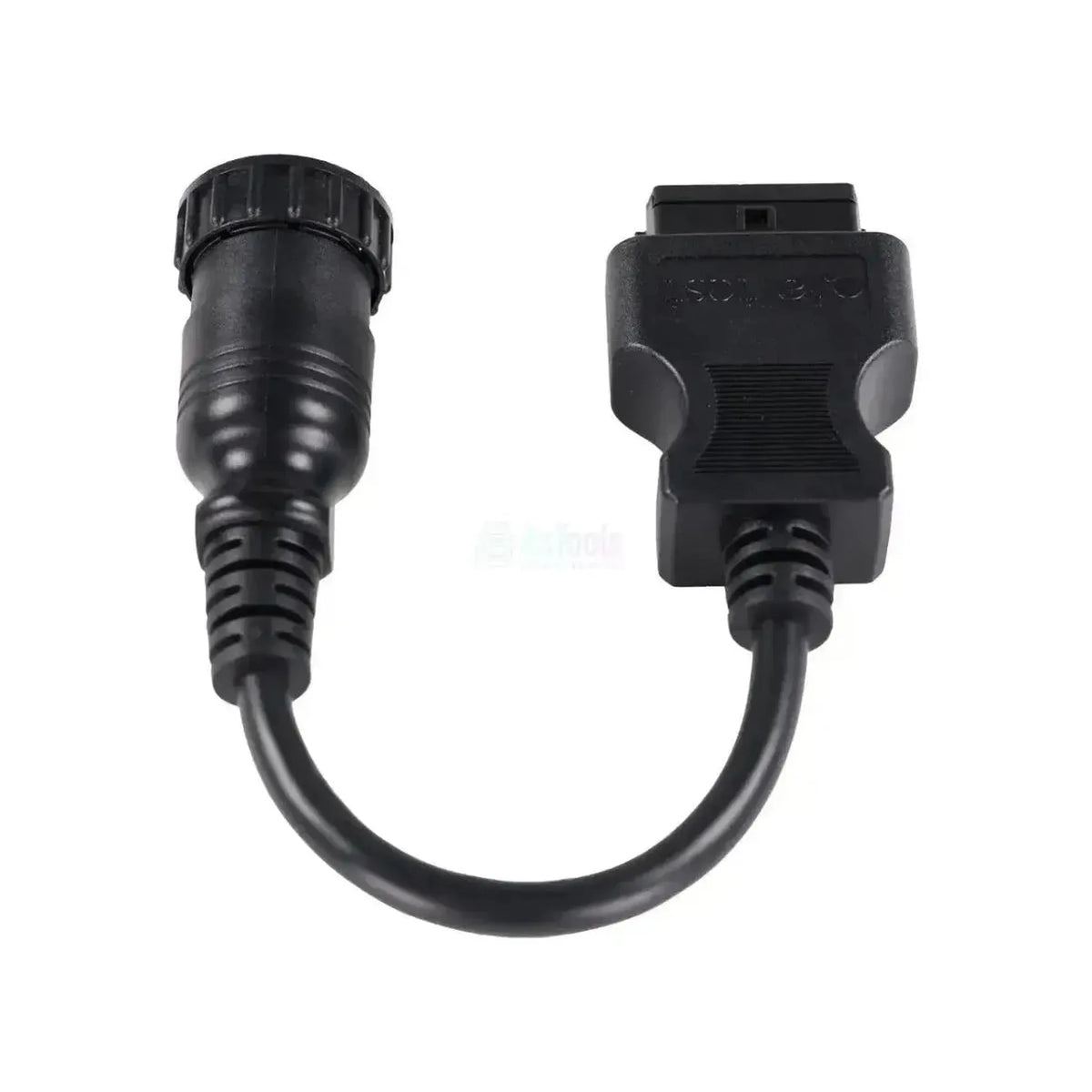

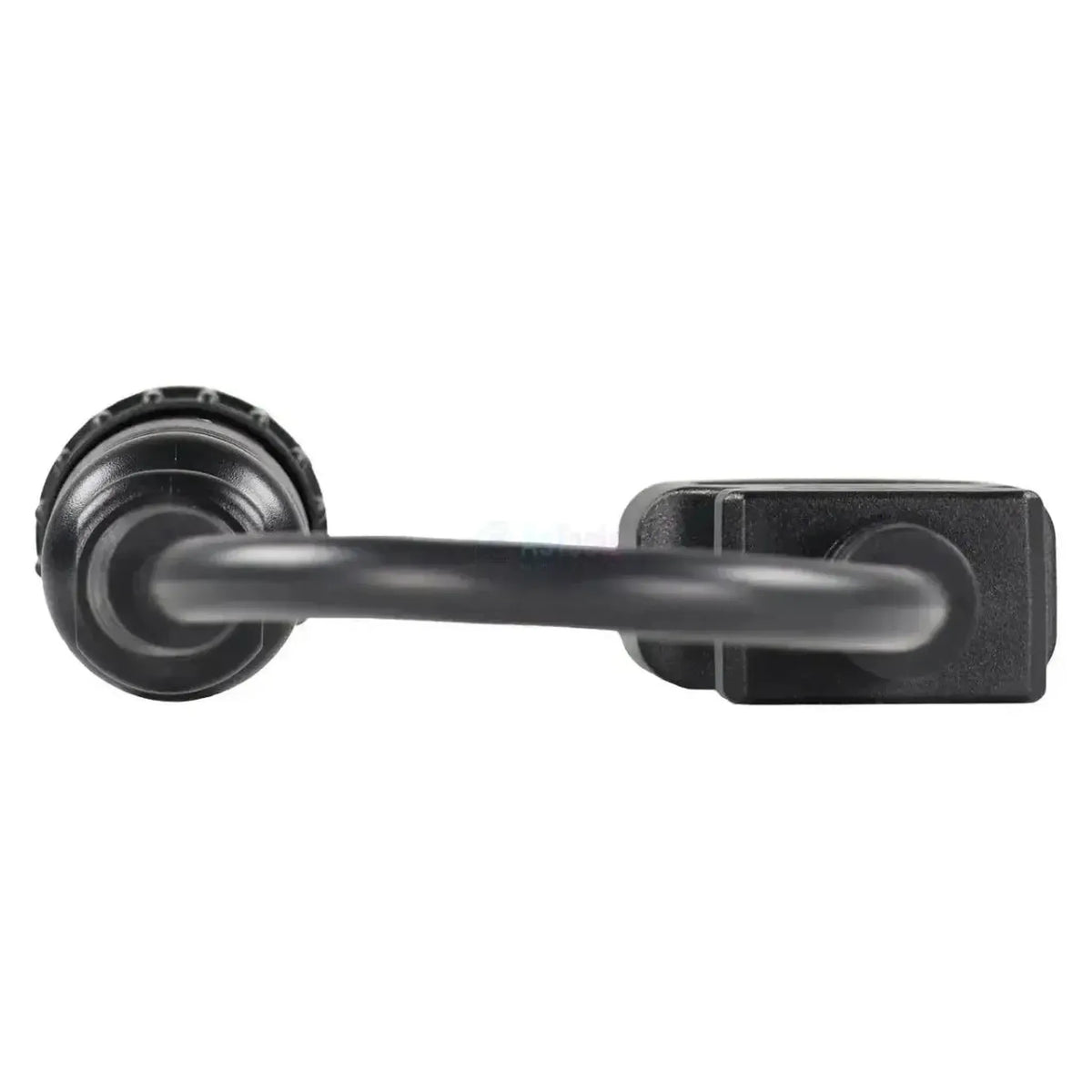

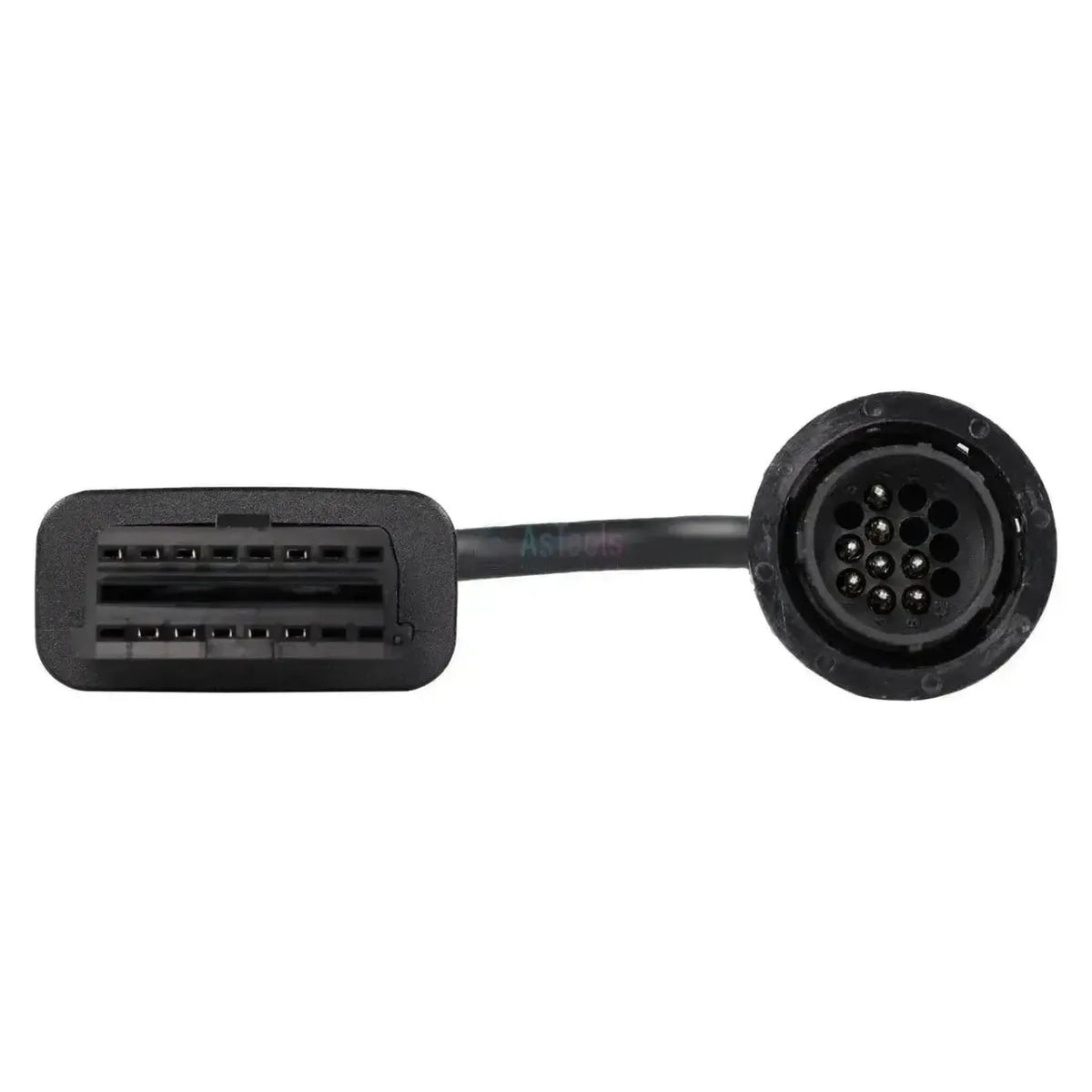

De Jaltest JDC525A verbindt de 14-polige ronde diagnoseaansluiting van trekkers van Claas en Renault met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte kunststof ronde stekker met een kartelring en mannelijke pennen; niet elke positie in de houder draagt een pen, zodat u aan het penpatroon herkent of u de juiste stekker heeft. Het snoer meet 28 tot 30 cm.

Met die verbinding opent de Jaltest-software de diagnoselijn naar de regeleenheden van de trekker. Op de ATLES 9X5-9X6 liggen daarachter de motorregelingen EMR en EMR2 - EDC, de centrale voertuigregeleenheid RCC/RCC2, de transmissieregeling TC, de ventielbediening ELECTROPILOT en de TCE-hefinrichtingen; op de ARES 7X5 blijft het bij de QUADRISHIFT/TWINSHIFT-bak en het DBD2-paneel. De kabel werkt met de Jaltest Link V8.1 en V9.

PLUSPUNTEN

✔Bereikt op de ATLES-serie beide motorregelingen: EMR met unit-pompsysteem en EMR2 - EDC, de elektronische dieselregeling.
✔Ook de centrale voertuigregeleenheid RCC/RCC2 en de transmissieregeling TC van de ATLES staan in de dekking.
✔De hydrauliek is meegenomen: ELECTROPILOT, TCE 15/25/35, TCE15T en TCE 6.
✔Werkt met de Jaltest Link V8.1 en V9, met een snoer van 28 tot 30 cm.

AANDACHTSPUNTEN

✕De dekking verschilt sterk per model; op de ARES 7X5 voert Jaltest alleen de QUADRISHIFT/TWINSHIFT-bak en het DBD2-paneel, geen motorregeling.
✕De onderhoudsintervallen zijn alleen via het DBD2-instrumentenpaneel beschikbaar, niet bij de motor- en bakregelingen.
✕Alleen voor de 14-polige ronde aansluiting; voor de 4+4-pins stekker op dezelfde trekkerfamilie is de JDC519A bedoeld.
✕Niet te verwisselen met de Claas-kabels JDC529A en JDC530A voor maaidorsers en de Xerion; die hebben een kleinere, verchroomde metalen stekker.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Claas- en Renault-trekkers met de 14-polige aansluiting uitlezen. Welke regeleenheden aanwezig zijn, verschilt per serie en uitvoering; de ATLES heeft de breedste dekking, de ARES 7X5 de smalste.

Regeleenheden die u kunt benaderen

  • EMR: Motorregeling, unit-pompsysteem.
  • EMR2 - EDC: Dieselregeling, ATLES.
  • RCC/RCC2: Centrale voertuigregeleenheid.
  • TC: Transmissie, ATLES.
  • QUADRISHIFT / TWINSHIFT: Transmissie, ARES.
  • EHM 24, TRAX, TRAX (CAN): Transmissie, NECTIS.
  • ELECTROPILOT: Bediening externe ventielen.
  • TCE 15/25/35, TCE15T, TCE 6: Hefinrichtingen.
  • DBD2: Instrumentenpaneel met onderhoud.

Wat u kunt doen

  • Foutcodes: Lezen en wissen, met omschrijving.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • Alarmgrenzen: Instellen voor afwijkende waarden.
  • Onderhoud: Intervallen via het DBD2.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de ronde 14-polige aansluiting in de cabine.
  2. Pennen tellen: Controleer zwart kunststof en het penpatroon.
  3. Aansluiten: Draai de JDC525A vast met de kartelring.
  4. Link koppelen: Sluit de OBD2-kant aan en zet het contact aan.
  5. Uitlezen: Kies Claas of Renault en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke trekker van Claas of Renault met de 14-polige ronde diagnoseaansluiting in de cabine. Hieronder staan de series in de Jaltest AGV-dekking; binnen dezelfde series komen de 14-pins en de 4+4-pins uitvoering door elkaar voor.

Claas / Renault:

  • ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: 1996 - 2009.
  • ARES 7X0 / 7X5: 1996 - 2005.
  • ARES 8X5 / 8X6 (816, 826, 836): 2002 - 2005.
  • ATLES 9X5-9X6 (926, 936, 946): 2000 - 2015.
  • CELTIS: 2003 - 2008.
  • NECTIS: 2004 - 2014.
  • PALES: 1998 - 2004.
  • ERGOS: Zonder opgegeven bouwjaren.
💡
Goed om te weten: De ronde diagnoseaansluiting zit in de cabine. Deze kabel heeft een zwarte kunststof stekker met kartelring; de Claas-kabels voor maaidorsers en de Xerion hebben juist een verchroomde metalen stekker. Kijk eerst naar de kleur en het materiaal van de aansluiting op uw trekker en tel daarna de pennen, voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC525A) | Claas/Renault 14-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Specifiche tecniche

Generale

La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
Jaltest
Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
Cavo adattatore
Su quali tipi di veicoli o macchine può utilizzare il cavo. Così verifica subito se è adatto ai mezzi della Sua officina.Tipi di veicolo
  • Macchina agricola

Compatibilità

Con quale marca di strumento diagnostico funziona il cavo. Un cavo di una marca di solito non è compatibile con un tester di un'altra marca.Strumento diagnostico compatibile
  • Jaltest
Su quale versione dell'interfaccia Jaltest Link è compatibile il cavo. Alcuni cavi funzionano solo con la più recente V9.Versione Jaltest Link
  • Link V8.1
  • Link V9
Quale modulo Jaltest Le serve per utilizzare il cavo. Senza la licenza corretta il cavo non funziona.Modulo software Jaltest
  • AGV agricoltura

Connessioni

Il connettore che si inserisce nella presa diagnostica del veicolo o della macchina. Deve corrispondere esattamente.Connettore lato veicolo
OBD a 14 pin
Il connettore dal lato del Suo strumento diagnostico o dell'interfaccia. Di solito un connettore OBD2 a 16 pin.Connettore lato strumento
16-pins OBD2

Funzioni diagnostiche

Visualizza i valori misurati dai sensori in tempo reale con il veicolo in funzione. Utile per individuare i guasti.Visualizzazione dati live

Dimensioni e peso

La lunghezza del cavo. Un cavo più lungo offre maggiore libertà di movimento con una presa difficile da raggiungere.Lunghezza del cavo
30 cm
Centraline
EMR, EMR2 - EDC, RCC/RCC2, TC, TCE, DBD2
Numero di riferimento
JDC525A

Altre specifiche

Toepassing
Trekkers van Claas en Renault met de 14-polige ronde aansluiting
Lengte
28 - 30 cm
Regeleenheden
EMR en EMR2 - EDC (motor), RCC/RCC2 (centrale voertuigregeleenheid), TC, QUADRISHIFT/TWINSHIFT, EHM 24 en TRAX (transmissie), ELECTROPILOT en TCE (hydrauliek), DBD2 (instrumentenpaneel)
Segment
Landbouwvoertuig
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met een licentie voor Jaltest AGV
