Jaltest  |  SKU: JDC519A

Jaltest (JDC519A) | Claas/Renault 4+4 pin OBD – 16 pin OBD2 Cavo Adattatore | Veicolo Agricolo

€168,95 incl.
€139,63 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

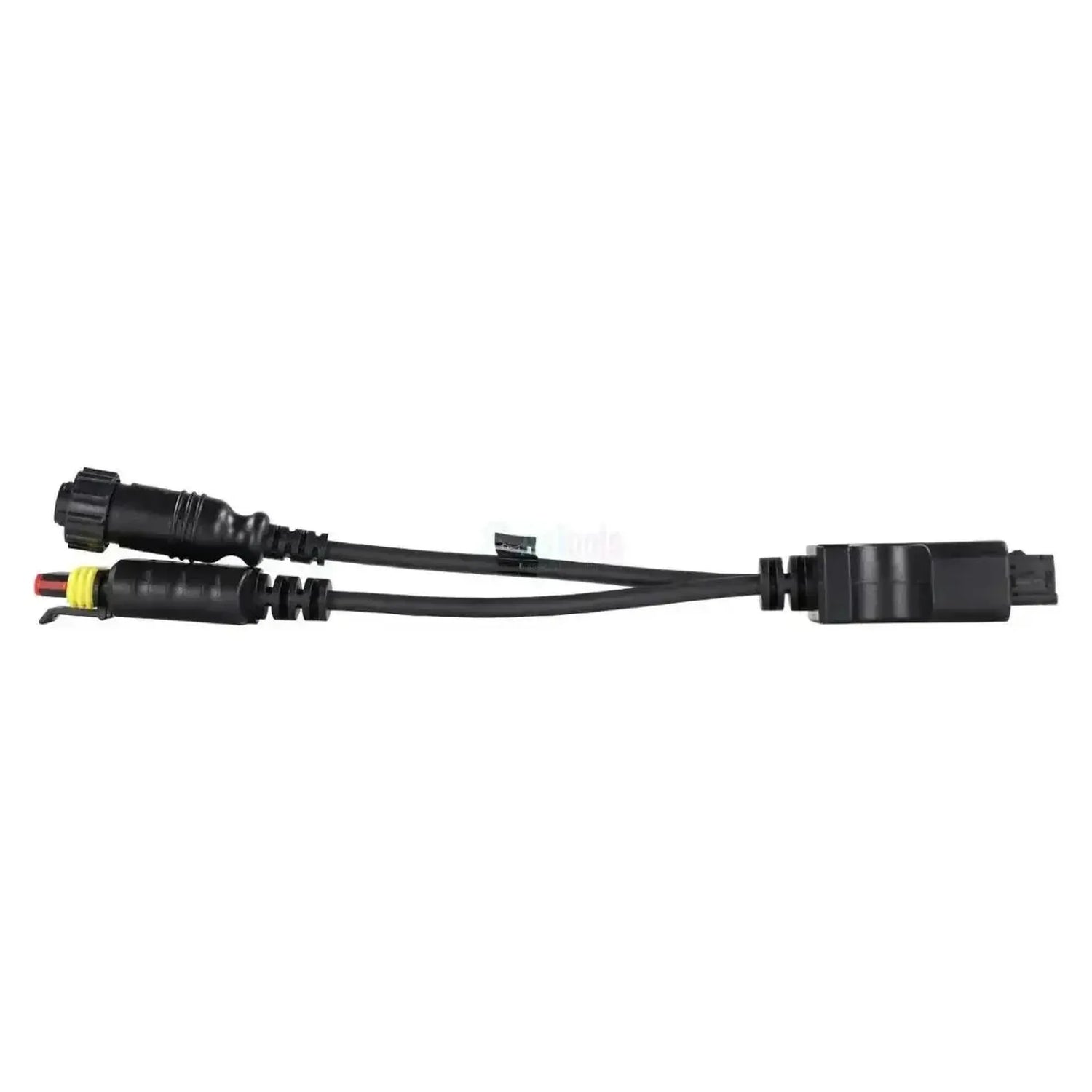

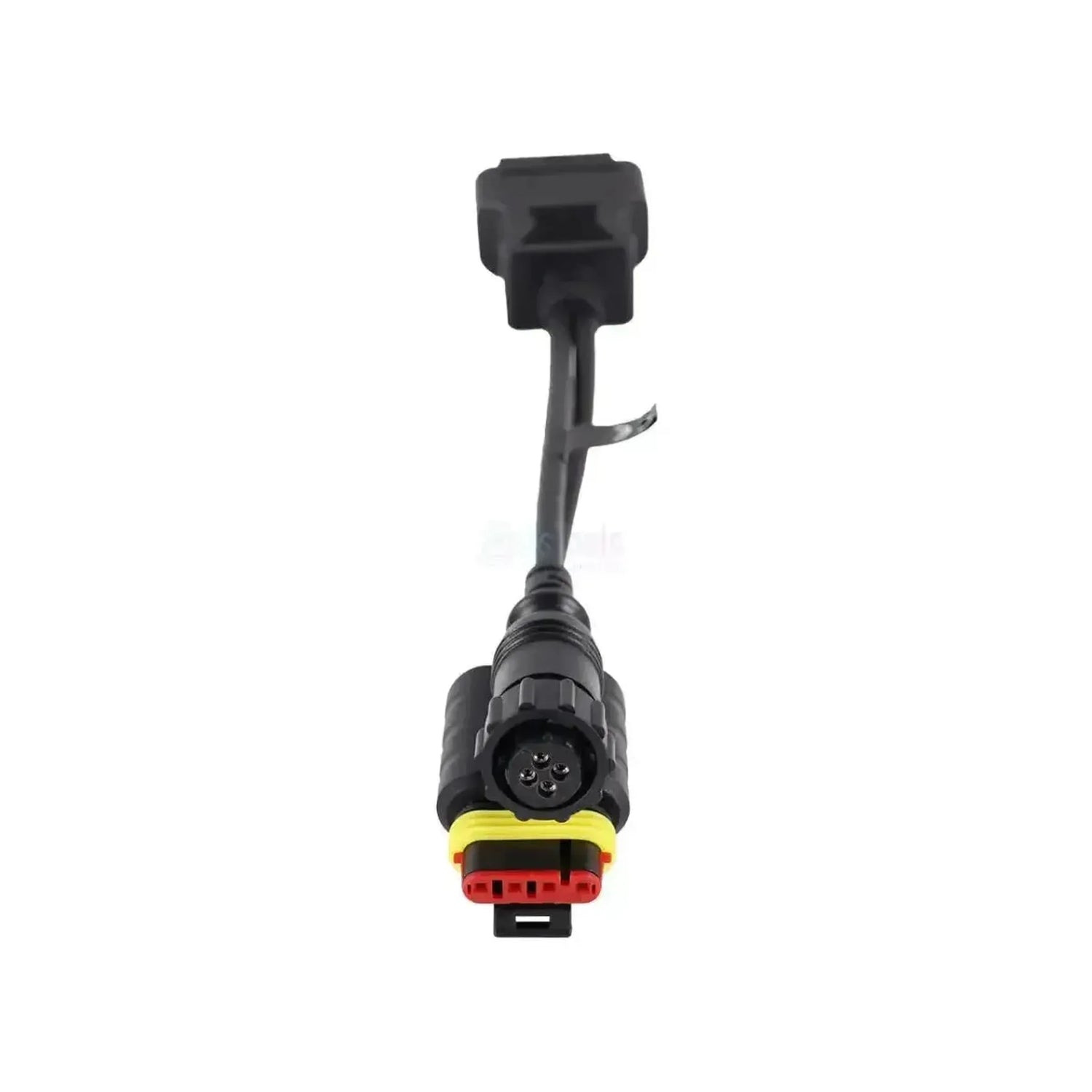

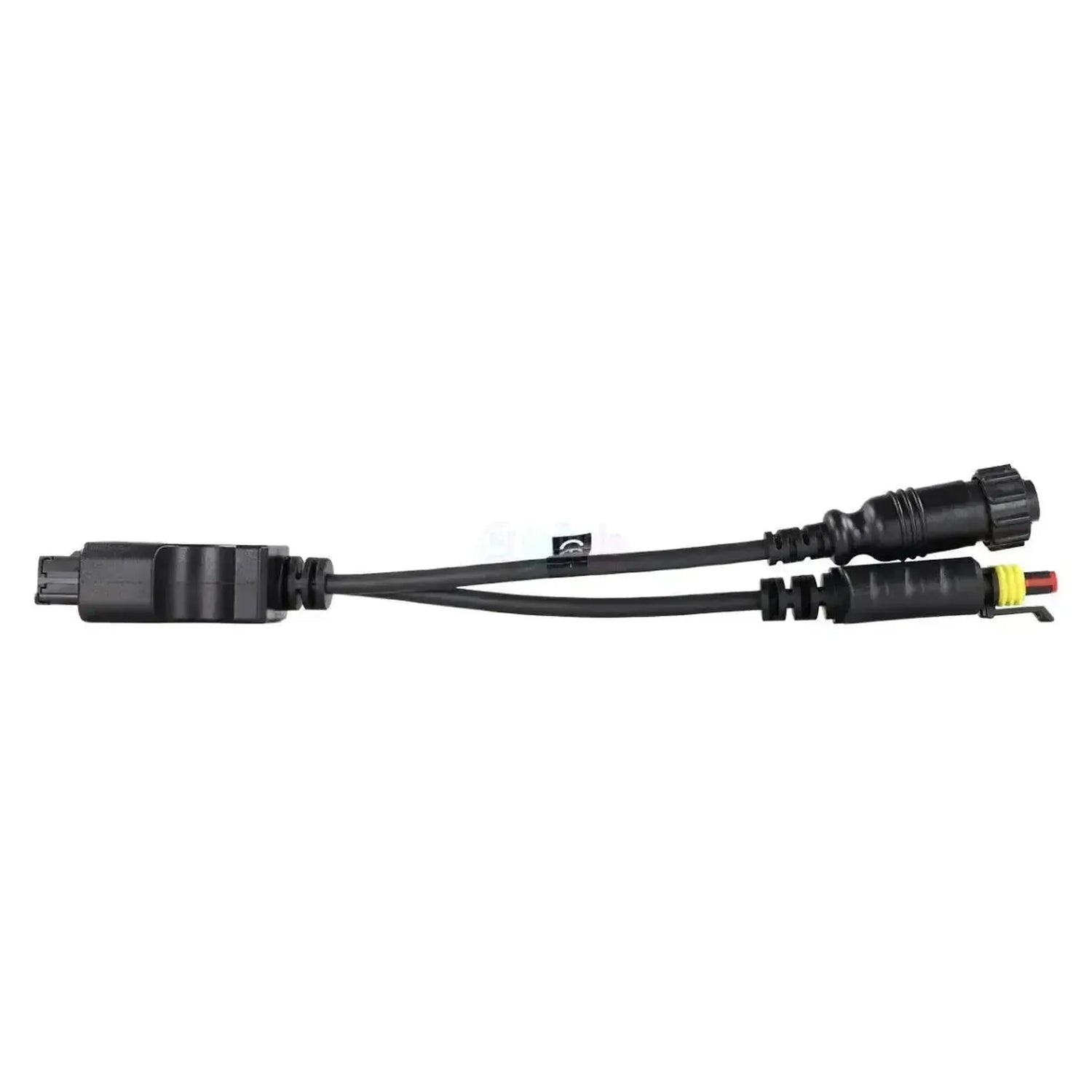

Il Jaltest JDC519A collega la presa diagnostica di trattori Claas e Renault alla Sua apparecchiatura Jaltest e, dal lato macchina, si divide in due rami da quattro pin ciascuno. Il primo ramo è un connettore piatto a 4 pin con un supporto contatti rosso, un anello di tenuta giallo e una clip di blocco nera. Il secondo è un connettore rotondo a 4 pin, interamente nero, con un anello di accoppiamento zigrinato e quattro contatti a forma di rombo. Il lato interfaccia è il 16 pin OBD2; il cavo misura 28-30 cm.

Con questo collegamento il software Jaltest raggiunge la gestione motore DE-10 con pompa di iniezione a pistoni radiali, le gestioni del cambio QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 e TRAX, il comando valvole ELECTROPILOT, i sollevatori TCE e il quadro strumenti DBD2. Il cavo funziona con Jaltest Link V8.1 e V9 e rientra nella copertura Jaltest AGV.

VANTAGGI

✔Il connettore piatto con supporto contatti rosso e il connettore rotondo nero sono sullo stesso cavo e confluiscono nel 16 pin OBD2.
✔Raggiunge la centralina motore DE-10 (Level 12 - Tier 2/Stage II) con pompa di iniezione a stantuffo radiale delle serie ARES e CELTIS.
✔Più varianti di cambio nella copertura: QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41 (Autotronic 5 e Drivetronic 3B), EHM 24 e TRAX (CAN).
✔Anche idraulica e quadro strumenti: ELECTROPILOT, TCE 15/25/35, TCE15T, TCE 6 e il DBD2, tramite il quale consulta gli intervalli di manutenzione.

PUNTI DA CONSIDERARE

✕Il sollevatore TCE9 della CELTIS è presente nell'elenco della copertura, ma non offre funzioni diagnostiche.
✕Gli intervalli di manutenzione sono accessibili tramite il quadro strumenti DBD2; per le gestioni motore e cambio non sono disponibili.
✕Solo per il collegamento 4+4 pin; la stessa famiglia di trattori esiste anche con connettore a 14 pin, per il quale è destinato il JDC525A.
✕Il lato macchina è fissato su un connettore piatto a 4 pin e un connettore rotondo a 4 pin. Se la forma sul Suo trattore è diversa, questo cavo non è adatto.

Applicazioni e funzionalità

Il cavo è destinato alle officine che leggono trattori della linea Renault Agriculture e le versioni Claas più recenti. Le centraline presenti variano in base alla serie e alla versione; ARES e CELTIS hanno una gestione del cambio diversa da quella della NECTIS.

Centraline accessibili

  • DE-10: Gestione motore, ARES e CELTIS.
  • QUADRISHIFT / TWINSHIFT: Trasmissione, ARES.
  • REVERSHIFT-B41: Autotronic 5 e Drivetronic 3B.
  • EHM 24, TRAX, TRAX (CAN): Trasmissione, NECTIS.
  • ELECTROPILOT: Comando valvole esterne.
  • TCE 15/25/35, TCE15T, TCE 6: Sollevatori.
  • DBD2: Quadro strumenti con manutenzione.

Cosa può fare

  • Codici di errore: Lettura e cancellazione, con descrizione.
  • Valori misurati: Visualizzazione dei valori attuali dei sensori.
  • Soglie di allarme: Impostazione per valori anomali.
  • Dati ECU: Dati della centralina.
  • Manutenzione: Intervalli tramite il DBD2.

Come si utilizza

  1. Individuare i connettori: Cerchi il connettore piatto e quello rotondo a 4 pin nella cabina.
  2. Collegamento: Colleghi entrambi i rami del JDC519A.
  3. Collegamento Link: Colleghi il lato OBD2 al Jaltest Link.
  4. Accensione: Accenda il quadro.
  5. Lettura: Scelga Claas o Renault e la serie.

Veicoli e applicazioni compatibili

Determinante è il connettore, non il modello. Il cavo è adatto a ogni trattore della linea Renault Agriculture e alle versioni Claas più recenti in cui il connettore piatto e quello rotondo a 4 pin sono affiancati. Di seguito sono elencate le serie nella copertura Jaltest AGV; la versione a 14 pin della stessa famiglia non rientra.

Claas / Renault:

  • ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: 1996 - 2009.
  • ARES 7X0 / 7X5: 1996 - 2005.
  • ARES 8X5 / 8X6 (816, 826, 836): 2002 - 2005.
  • ATLES 9X5-9X6 (926, 936, 946): 2000 - 2015.
  • CELTIS: 2003 - 2008.
  • CERES: 1993 - 2003.
  • CERGOS: 1998 - 2004.
  • NECTIS: 2004 - 2014.
💡

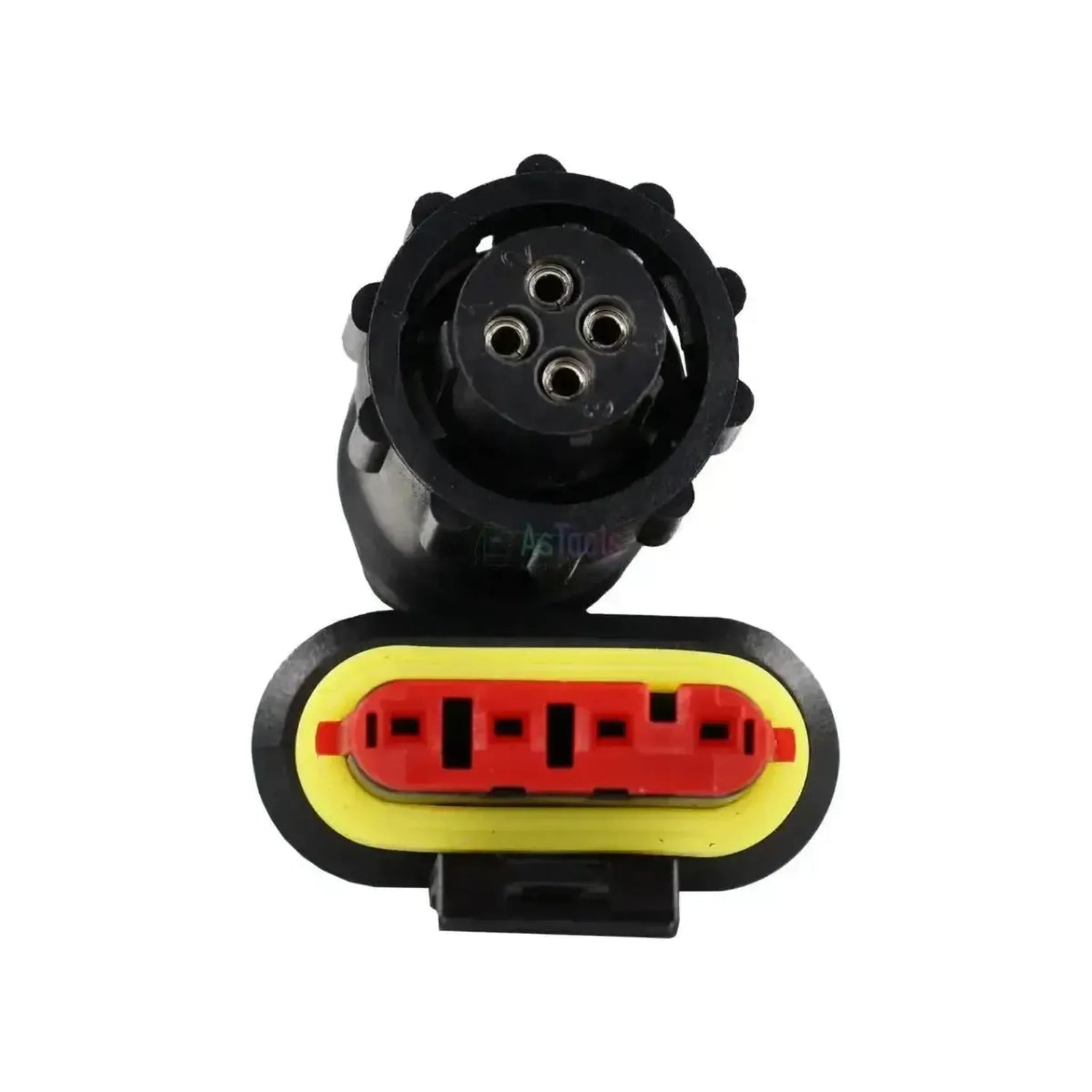

Utile sapere: il lato macchina è composto da due connettori in cabina. Un connettore piatto con portacontatti rosso e guarnizione gialla, e un connettore rotondo nero con anello di accoppiamento zigrinato. La stessa famiglia di trattori è disponibile anche con un connettore a 14 pin (JDC525A). Prima di ordinare, verifichi sul trattore stesso quale connettore è installato.

Contenuto della confezione

  • 1x Jaltest (JDC519A) | Claas/Renault 4+4 pin OBD – 16 pin OBD2 Cavo adattatore | Veicolo agricolo

Specifiche tecniche

Generale

La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
Jaltest
Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
Cavo adattatore
Su quali tipi di veicoli o macchine può utilizzare il cavo. Così verifica subito se è adatto ai mezzi della Sua officina.Tipi di veicolo
  • Macchina agricola

Compatibilità

Con quale marca di strumento diagnostico funziona il cavo. Un cavo di una marca di solito non è compatibile con un tester di un'altra marca.Strumento diagnostico compatibile
  • Jaltest
Su quale versione dell'interfaccia Jaltest Link è compatibile il cavo. Alcuni cavi funzionano solo con la più recente V9.Versione Jaltest Link
  • Link V8.1
  • Link V9
Quale modulo Jaltest Le serve per utilizzare il cavo. Senza la licenza corretta il cavo non funziona.Modulo software Jaltest
  • AGV agricoltura

Connessioni

Il connettore che si inserisce nella presa diagnostica del veicolo o della macchina. Deve corrispondere esattamente.Connettore lato veicolo
OBD a 4+4 pin
Il connettore dal lato del Suo strumento diagnostico o dell'interfaccia. Di solito un connettore OBD2 a 16 pin.Connettore lato strumento
16-pins OBD2

Funzioni diagnostiche

Visualizza i valori misurati dai sensori in tempo reale con il veicolo in funzione. Utile per individuare i guasti.Visualizzazione dati live

Dimensioni e peso

La lunghezza del cavo. Un cavo più lungo offre maggiore libertà di movimento con una presa difficile da raggiungere.Lunghezza del cavo
30 cm
Numero di riferimento
JDC519A

Altre specifiche

Applicazione
Claas e Renault Agriculture con collegamento diagnostico 4+4 pin
Centraline
DE-10 (motore), QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 e TRAX (cambio), ELECTROPILOT, TCE 15/25/35, TCE15T e TCE 6 (impianto idraulico), DBD2 (quadro strumenti)
Necessario per l'uso
Jaltest Link V8.1 o V9 con una licenza per Jaltest AGV
