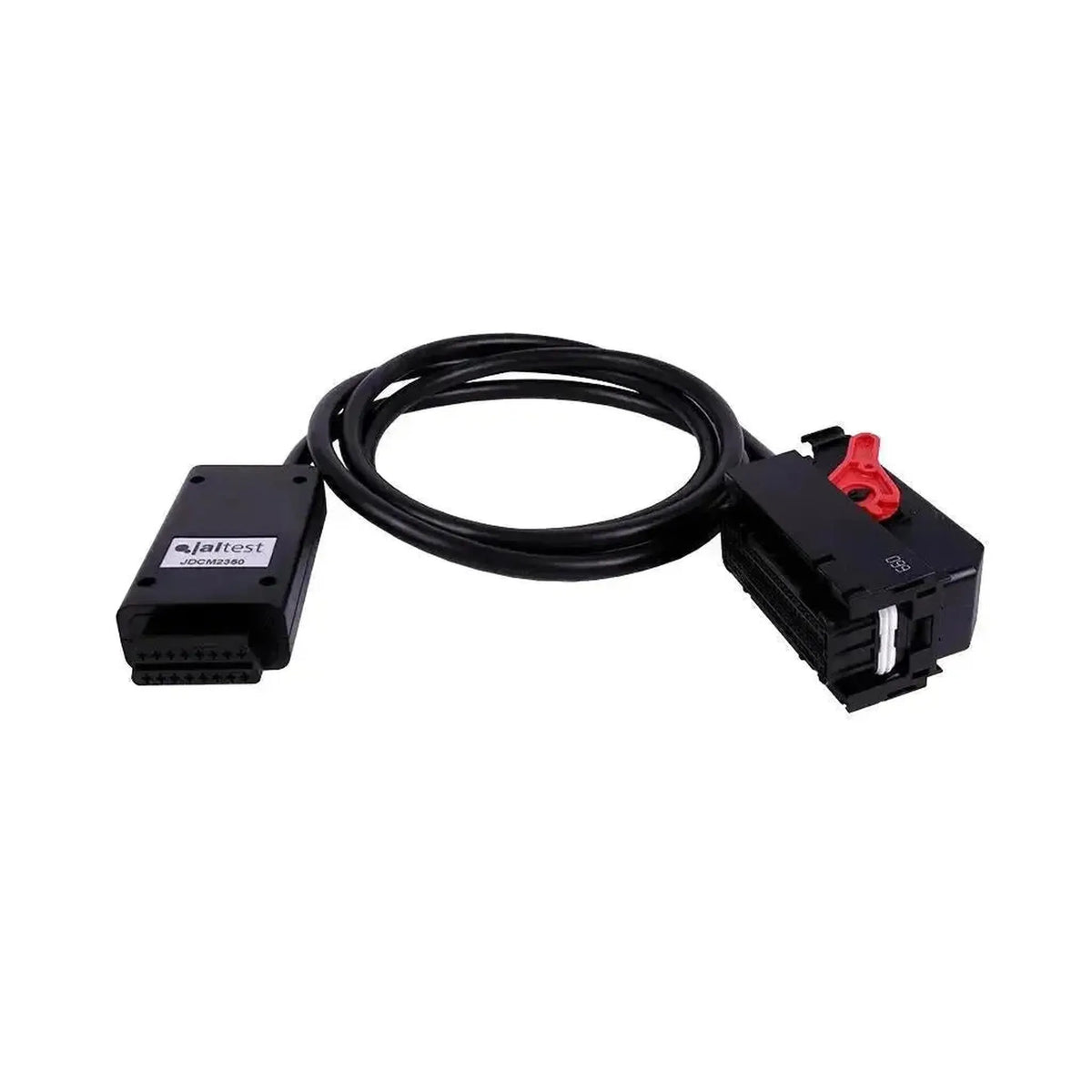

Il Jaltest JDCM2350/2450 è il cavo di isolamento per la centralina Cummins ECM CM2350 e CM2450. Sul lato motore è presente un unico connettore piatto a 96 pin che viene bloccato con una leva rossa sulla centralina. Dall'altro lato c'è un alloggiamento in plastica nera con il collegamento OBD2 a 16 pin e la scritta JDCM2350. Il cavo intermedio è corto e nella foto del prodotto forma un'unica ansa.
Si tratta di un componente fisico che vi inviamo e che rientra in Jaltest Central Services: un servizio basato su pagamento per utilizzo, dove i tecnici Jaltest eseguono da remoto funzioni non possibili con un apparecchio diagnostico universale, come la riprogrammazione di determinate centraline. Per Cummins è l'aggiornamento della calibrazione Cummins (70810000), per il quale è necessaria almeno la versione software 24.1. Il reparto ATS può richiedere che disponiate di un cavo di questo tipo. Per accedere a Central Services, la vostra versione di Jaltest Link deve essere V7 o successiva; i servizi vengono fatturati in crediti (71101082).
VANTAGGI
AVVERTENZE
Applicazioni e funzionalità
Il JDCM2350/2450 è un cavo di collegamento: connette la centralina Cummins ECM CM2350 e CM2450 direttamente alla vostra interfaccia diagnostica, indipendentemente dall'impianto elettrico del veicolo. Ciò che viene eseguito in seguito rientra in Jaltest Central Services e viene gestito dal team ATS.
A cosa serve il cavo
- Connessione alla centralina: il connettore a 96 pin con leva rossa si collega alla centralina Cummins ECM CM2350 e CM2450.
- Collegamento all'interfaccia: il lato OBD2 a 16 pin viene collegato al Jaltest Link.
- Strumento per Central Services: il reparto ATS può richiedere che disponiate di questo cavo.
- Un singolo collegamento per cavo: questa versione è destinata alla CM2350 e CM2450; per un tipo di ECM diverso esiste un cavo di isolamento differente.
Cosa offre Jaltest Central Services per Cummins
- Lavoro da remoto: i tecnici Jaltest eseguono funzioni non possibili con un apparecchio diagnostico universale, come la riprogrammazione di determinate centraline.
- Aggiornamento della calibrazione Cummins (70810000): il servizio offerto da Jaltest per Cummins; per questo è necessaria almeno la versione software 24.1.
- Pagamento per utilizzo: accedete a un servizio caso per caso e pagate con crediti; per Cummins il riferimento è 71101082.
- Jaltest Link versione V7 o successiva: con una versione più vecchia dell'interfaccia non potete accedere a Central Services.
- Tramite il team ATS: comunicheranno se un servizio è disponibile per la vostra centralina.
La serie Cummins a colpo d'occhio
La serie comprende cinque cavi di isolamento. Differiscono per il numero di pin, per il numero di connettori staccati sul lato motore e per la lunghezza del cavo. Cercate la centralina che avete; la versione su questa pagina è riportata in grassetto.
| Riferimento | Centralina | Connettore lato motore |
|---|---|---|
| JDCM850 | Centralina Cummins ECM CM850 | 4+50 pin |
| JDCM2150 | Centralina Cummins ECM CM2150 | 4+60 pin, due connettori staccati |
| JDCM2250 | Centralina Cummins ECM CM2250 | 60 pin, un connettore |
| JDCM2350/2450 | Cummins ECM CM2350 e CM2450 | 96 pin, un connettore con bloccaggio a leva rossa |
| JDCM2670/2880 | Cummins ECM CM2670 e CM2880 | 94+96 pin, due connettori dietro una diramazione |
Compatibilità
Ciò che conta è il tipo di ECM, non la serie del motore e non il marchio del veicolo. Questo cablaggio è realizzato per il Cummins ECM CM2350 e CM2450 con il collegamento 96 pin. Con questi cablaggi di isolamento non è specificata alcuna copertura per motore o veicolo: non esiste quindi alcun elenco di serie motoristiche o marchi di veicoli da cui è possibile leggere se il cablaggio si adatta alla situazione in uso. Contano il tipo riportato sulla targhetta dell'unità di controllo e il numero di pin del connettore.
- Determinante: il tipo di ECM (Cummins ECM CM2350 e CM2450) e il numero di pin del connettore ECM (96 pin).
- Non determinante: la serie motoristica, il marchio del veicolo e l'anno di costruzione; per questi cablaggi non è documentato nulla a riguardo.
- Da verificare personalmente: leggere il tipo dell'unità di controllo dalla targhetta e contare i pin del connettore.
- Riconoscibile dal connettore: un connettore largo con una leva rossa appartiene a questa versione; se l'unità di controllo ha due connettori, è necessario il JDCM2670/2880.
Contenuto della confezione
- 1x Jaltest (JDCM2350/2450) | Cummins (ECU) 96-pin – 16-pin OBD2 Cavo adattatore | Veicolo commerciale
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Marca | Jaltest (Cojali) |
| Numero di riferimento | JDCM2350/2450 |
| Tipologia | Cablaggio di isolamento |
| Connettore lato macchina | Cummins 96 pin, connettore largo con bloccaggio a leva rossa |
| Connettore lato interfaccia | OBD2 a 16 pin |
| Lunghezza | Non specificato; nella foto del prodotto la versione corta, chiaramente più corta rispetto a JDCM2150 e JDCM2250 |
| Interfaccia | Jaltest Link, versione V7 o successiva per Central Services |
| Cummins ECM CM2350 e CM2450 | Cummins ECM CM2350 e CM2450 |
| Jaltest Central Services — aggiornamento della taratura Cummins (70810000) | Jaltest Central Services — Cummins calibration update (70810000) |
| Versione software 24.1 o superiore per l'aggiornamento della taratura Cummins | Segmento |
| Segmento | Veicoli commerciali |
