Jaltest  |  SKU: JDC566.9

Jaltest (JDC566.9) | Cavo adattatore Curtis 4-pins OBD - 26-pins DB26 | Piattaforme di sollevamento e movimentazione

€187,95 incl.
€155,33 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

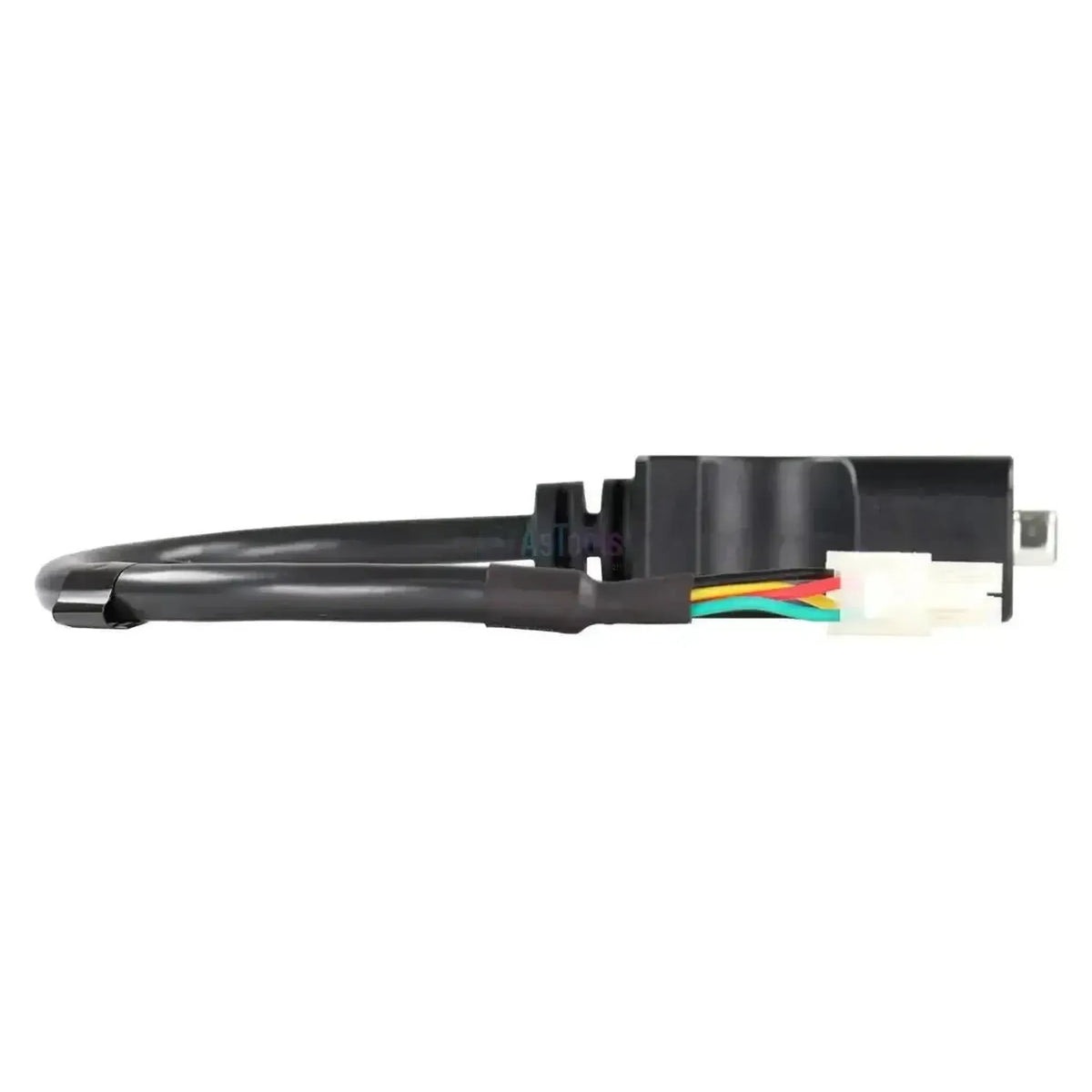

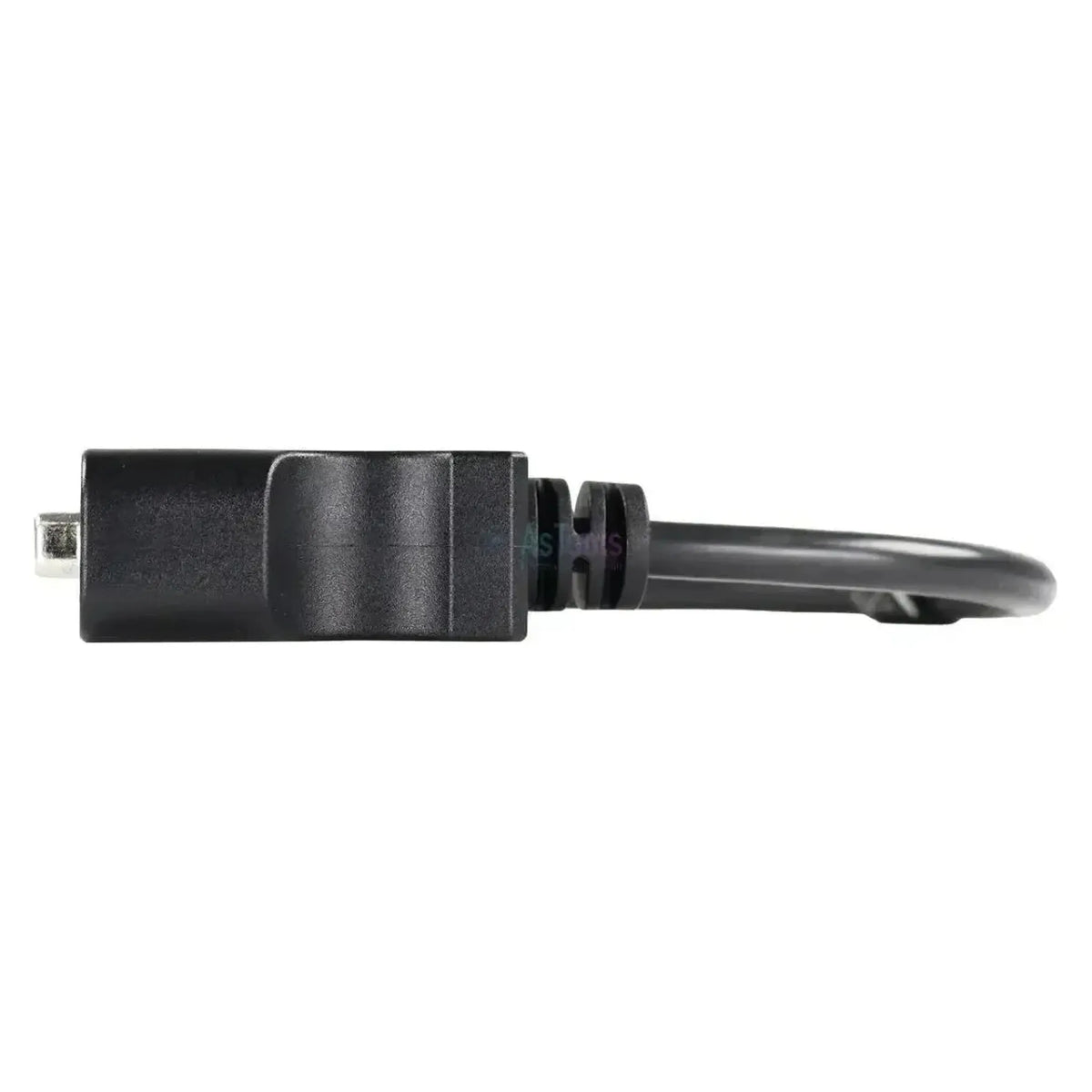

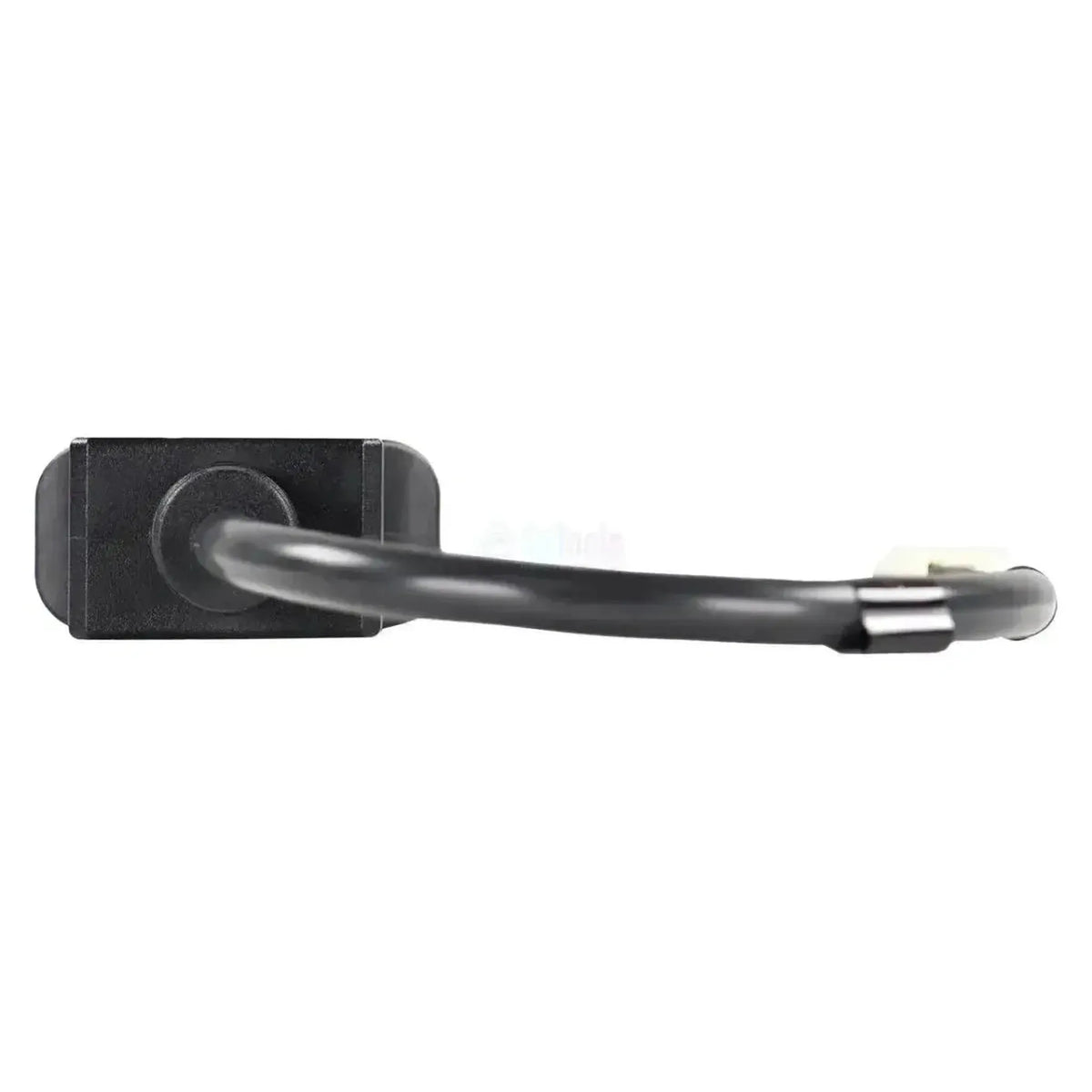

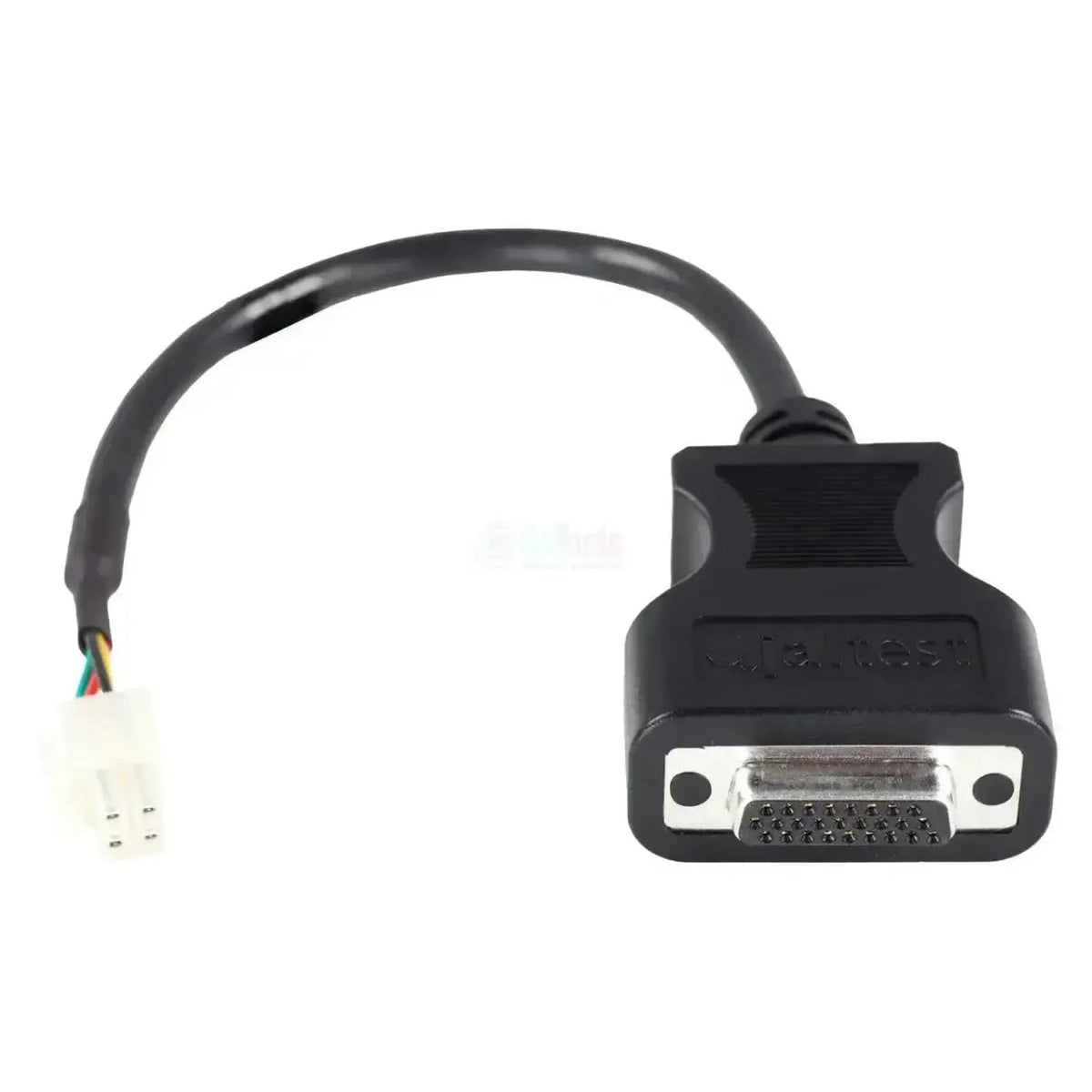

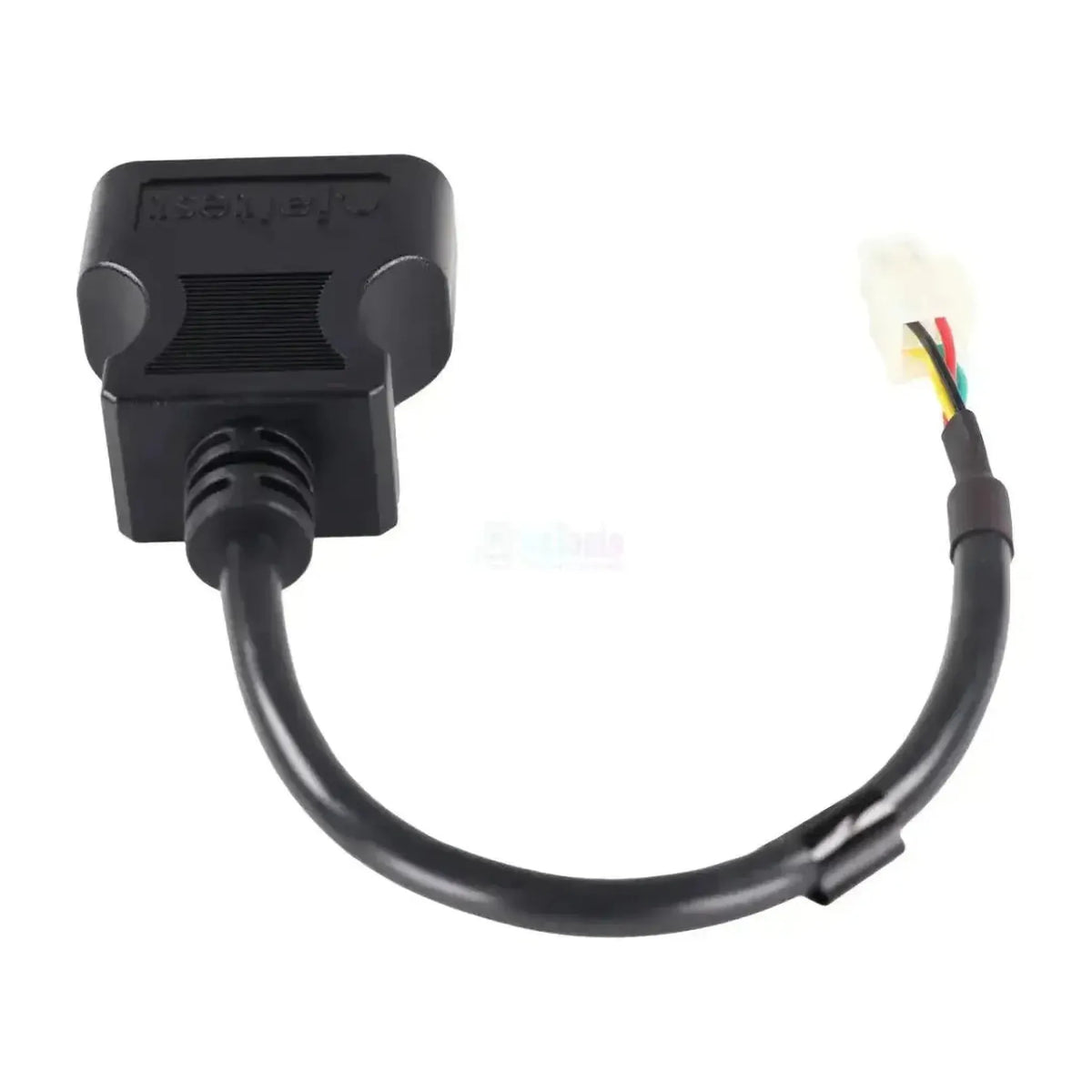

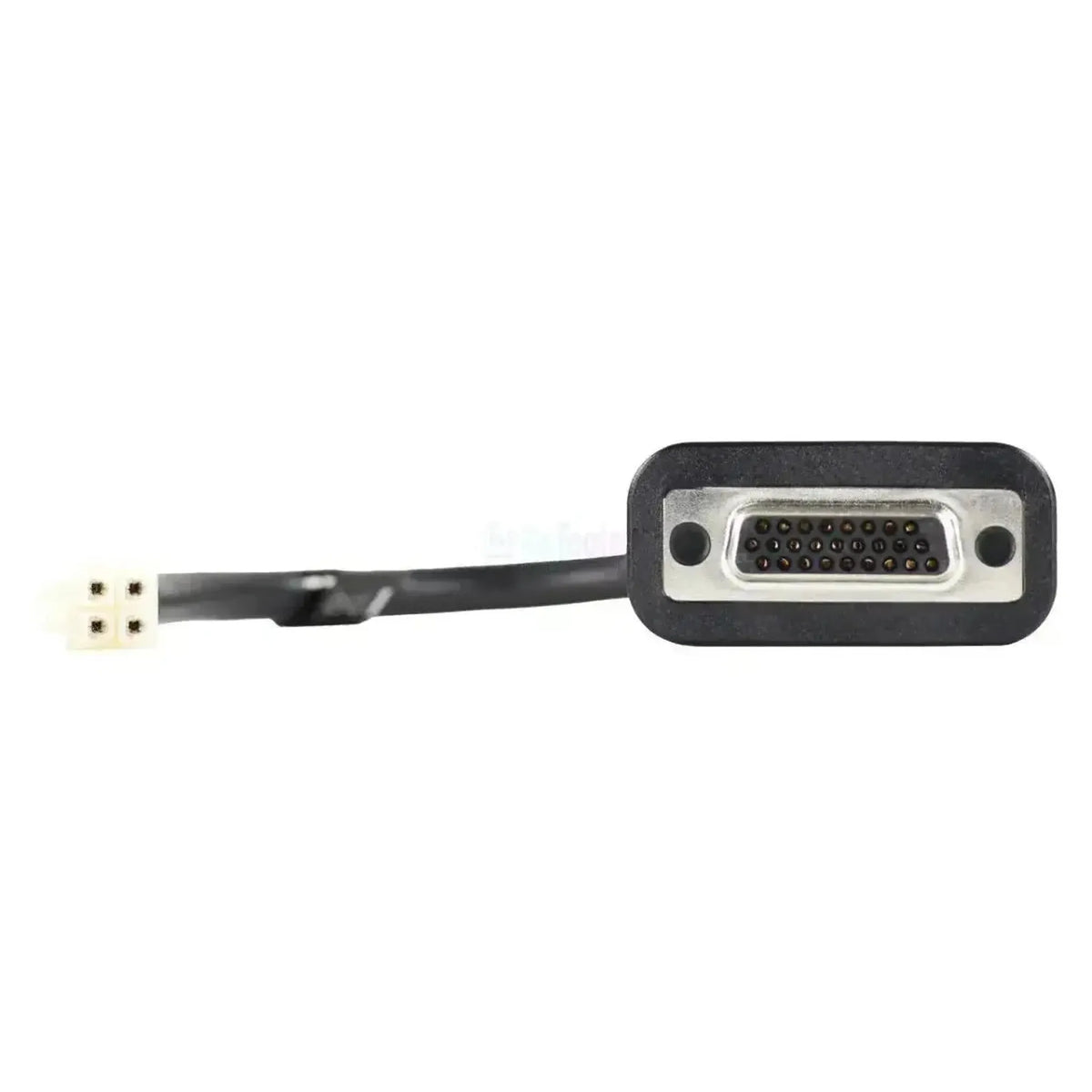

Il Jaltest JDC566.9 è il cavo di diagnosi per i moduli di potenza Curtis nelle macchine azionate elettricamente; collega il connettore di diagnosi a 4 pin del controller Curtis all'ingresso DB26 a 26 pin del Jaltest Link. Si tratta di un cavo passante di 30 cm senza scatola e senza diramazioni: da un lato la spina DB26 che entra direttamente nel Link, dall'altro un connettore a 4 pin bianco senza alloggiamento di bloccaggio. Sul cavo è presente solo un'etichetta CE.

Una volta stabilita la connessione, il software Jaltest raggiunge il controller del motore che nei carrelli elevatori, carrelli magazzinieri e piattaforme aeree comanda i motori di trazione e di sollevamento. Jaltest inserisce questi controller nella copertura MHE come modulo di potenza (CPM), per ogni serie separatamente, dalla 1212 fino alla 1243. Ufficialmente il cavo si chiama Cavo di diagnosi per Curtis. Nelle serie 1212, 1232 e 1236 la copertura include oltre ai codici di errore e ai valori di misura anche l'impostazione dei parametri; nella 1243 il set di funzioni è diverso. Il cavo rientra in Jaltest MHE (Material Handling Equipment).

VANTAGGI

✔Si collega direttamente all'ingresso DB26 a 26 pin del Jaltest Link; non è necessario un cavo di diagnosi a 16 pin.
✔Raggiunge i moduli di potenza Curtis che Jaltest ha nella copertura per serie: 1212, 1220, 1228, 1230, 1232, 1236 e 1243.
✔Nelle serie 1212, 1232 e 1236 sono presenti nella copertura oltre ai codici di errore anche i valori di misura e i parametri.
✔Un cavo passivo: nessuna elettronica nel cavo, quindi nulla che possa guastarsi tra il controller e il Link.

AVVERTENZE

✕Per i moduli di potenza Curtis, il controllo dei componenti, la calibrazione e il reset della manutenzione non sono inclusi nella tabella di copertura.
✕Le funzioni variano secondo la serie: nella 1243, ad esempio, l'impostazione dei parametri non è inclusa nella copertura, mentre lo è nella 1212, 1232 e 1236.
✕Questa è la versione senza scatola nel cavo; se il vostro controller ha il connettore in un alloggiamento di bloccaggio nero, allora JDC569.9 è quello corretto.
✕Con 30 cm il cavo è corto: il Jaltest Link durante il collegamento si trova a stretto contatto con il vano elettrico della macchina.

Applicazioni e funzionalità

Attraverso questa connessione accedete al modulo di potenza Curtis della macchina con il software Jaltest. Jaltest inserisce ogni serie di controller separatamente nella copertura.

Moduli di controllo raggiungibili

  • Modulo di potenza (CPM), Power module: il modulo di potenza Curtis come Jaltest lo denomina nella copertura.
  • Curtis 1212, 1220, 1228 e 1230: le serie per gli azionamenti più leggeri e le funzioni ausiliarie.
  • Curtis 1232, 1236 e 1243: le serie più pesanti; nella 1243 il set di funzioni è diverso.

Cosa è possibile fare

  • Lettura e cancellazione dei codici di errore: Leggere la memoria di errore del modulo di potenza e svuotarla dopo la riparazione.
  • Visualizzare i valori di misura: i valori attuali dei sensori e degli ingressi del controller.
  • Impostare i parametri: nella 1212, 1232 e 1236, tra gli altri, la lettura e la modifica della configurazione sono incluse nella copertura.
  • Monitoraggio dati in tempo reale: seguire i valori del controller durante il funzionamento in numeri e grafici.

Veicoli compatibili e applicazioni

Il determinante è il controller, non il marchio della macchina. Questo cavo è destinato ai moduli di potenza Curtis con il connettore a 4 pin nelle macchine azionate elettricamente; quale connettore sia presente sul vostro controller lo verificate direttamente in loco.

Differenza rispetto a JDC569.9

JDC566.9 e JDC569.9 riportano nella documentazione Jaltest la stessa descrizione, ma sono due cavi diversi. Coincidono a entrambe le estremità: sul lato macchina un connettore Curtis a 4 pin, sul lato interfaccia il DB26 a 26 pin del Link. La differenza è nel mezzo. JDC566.9 è un cavo passivo di adattamento da 30 cm con un connettore a 4 pin bianco libero. JDC569.9 ha a metà percorso una scatola sigillata con elettronica nel cavo, reca la marcatura 12/24 V ONLY e ha il connettore a 4 pin in un alloggiamento di bloccaggio nero. Confrontate queste due forme con il connettore sul vostro controller: la forma del connettore e la presenza della scatola indicano quale delle due sia quella giusta.

Applicazione:

  • Carrelli elevatori elettrici, carrelli magazzinieri e piattaforme aeree con un modulo di potenza Curtis
  • Serie Curtis nella copertura Jaltest: 1212, 1220, 1228, 1230, 1232, 1236 e 1243
  • Anno di costruzione non determinante: per i trasporti interni non è obbligatorio un connettore di diagnosi, quindi questa spina rimane in uso
💡
Utile da sapere: il connettore a 4 pin appartiene al controller Curtis stesso e si trova solitamente nel vano elettrico della macchina. Di questo connettore esistono due versioni di cavo: questo JDC566.9 passivo con il connettore bianco libero, e JDC569.9 con la scatola nel cavo e un alloggiamento di bloccaggio nero attorno al connettore. Confrontate entrambe le forme con il connettore sul vostro controller prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC566.9) | Curtis 4-pins OBD - 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen

Specifiche tecniche

Specifica Descrizione
Marca Jaltest (Cojali)
Numero di riferimento JDC566.9
Tipologia Cavo di adattamento, passivo (nessuna elettronica nel cavo)
Applicazione Moduli di potenza Curtis (Power module CPM)
Lunghezza 30 cm
Connettore lato macchina Curtis 4 pin, connettore bianco senza alloggiamento di bloccaggio
Connettore lato interfaccia DB26 a 26 pin
Interfaccia Jaltest Link, direttamente sulla porta DB26 a 26 pin
Unità di controllo Modulo di potenza (CPM), serie 1212, 1220, 1228, 1230, 1232, 1236 e 1243
Segmento Macchine di sollevamento e movimentazione
Modulo Jaltest Jaltest MHE (Material Handling Equipment)
Necessario per l'utilizzo Jaltest Link con licenza software valida
