Jaltest CV (Veicoli Commerciali) Strumento di diagnosi

Il Jaltest CV non è un dispositivo di lettura standard, ma una piattaforma di diagnosi professionale progettata per una diagnosi approfondita di veicoli commerciali. Questo sistema multi-marca e multi-sistema è adatto, tra gli altri, a camion, autobus, rimorchi, Furgone e veicoli speciali. La piattaforma consiste in un robusto VCI wireless (Vehicle Communication Interface) in combinazione con il potente software di diagnosi Jaltest SOFT, che viene installato su un PC o laptop compatibile.

La forza di Jaltest risiede nella combinazione di copertura veicolare estesa, capacità diagnostiche approfondite e strumenti di supporto tecnico integrati. Oltre alla lettura e cancellazione dei codici di errore, il sistema offre accesso diretto a un ampio database con dati tecnici, schemi elettrici, istruzioni di riparazione, procedure di manutenzione e valori di misura in tempo reale. Ciò consente al tecnico non solo di identificare il codice di errore, ma anche di analizzarne la causa e di eseguire la soluzione corretta — tutto all'interno di un'interfaccia chiara e facile da usare. Jaltest CV è ampiamente riconosciuto come leader di mercato nel campo della diagnosi multi-marca per veicoli commerciali.

Funzioni di diagnosi:

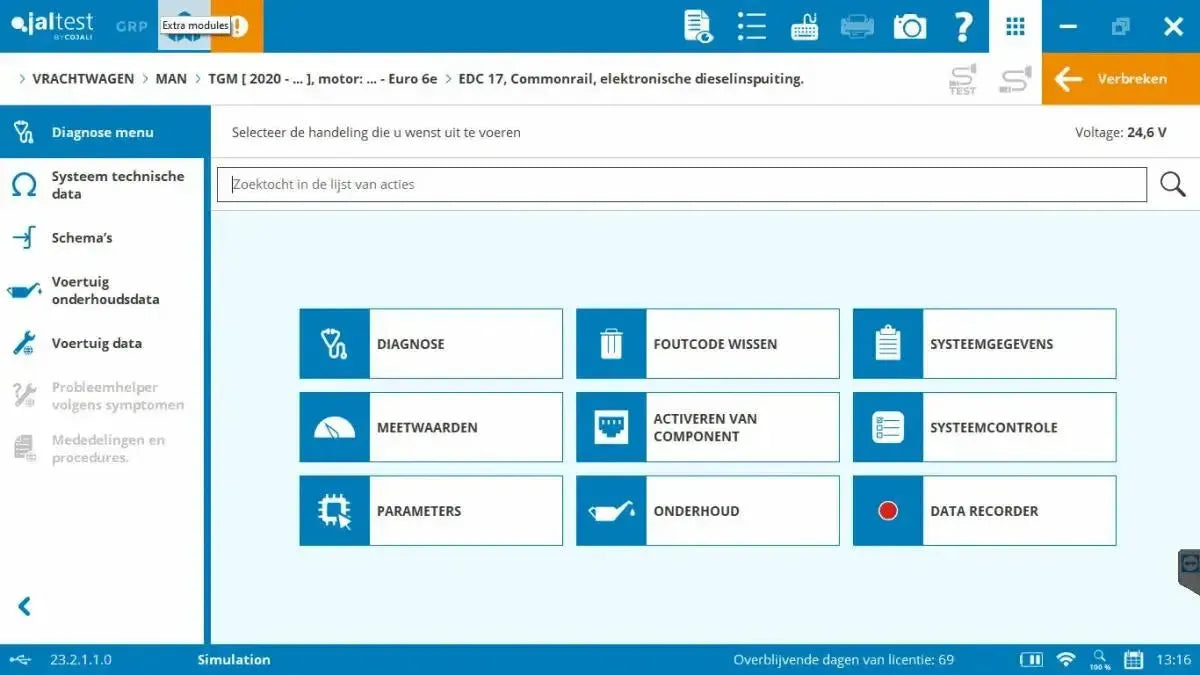

Jaltest CV offre ampie e indipendenti possibilità di diagnosi a livello OE per tutti i sistemi elettronici nei veicoli commerciali. Le funzioni principali includono:

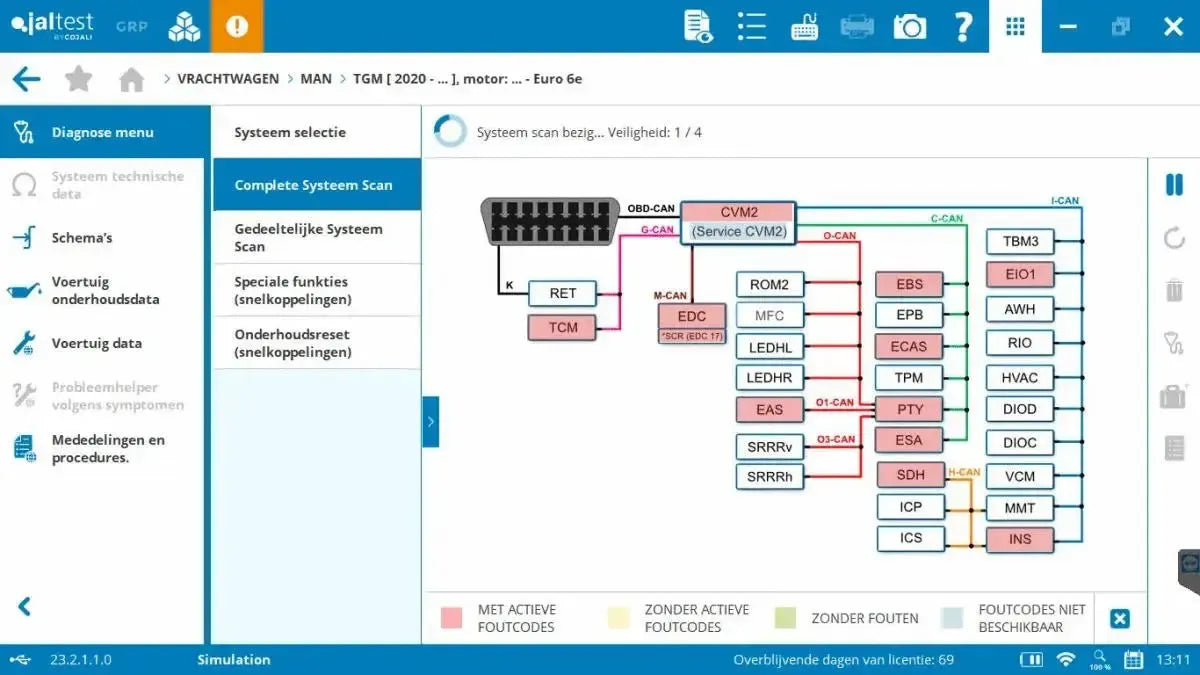

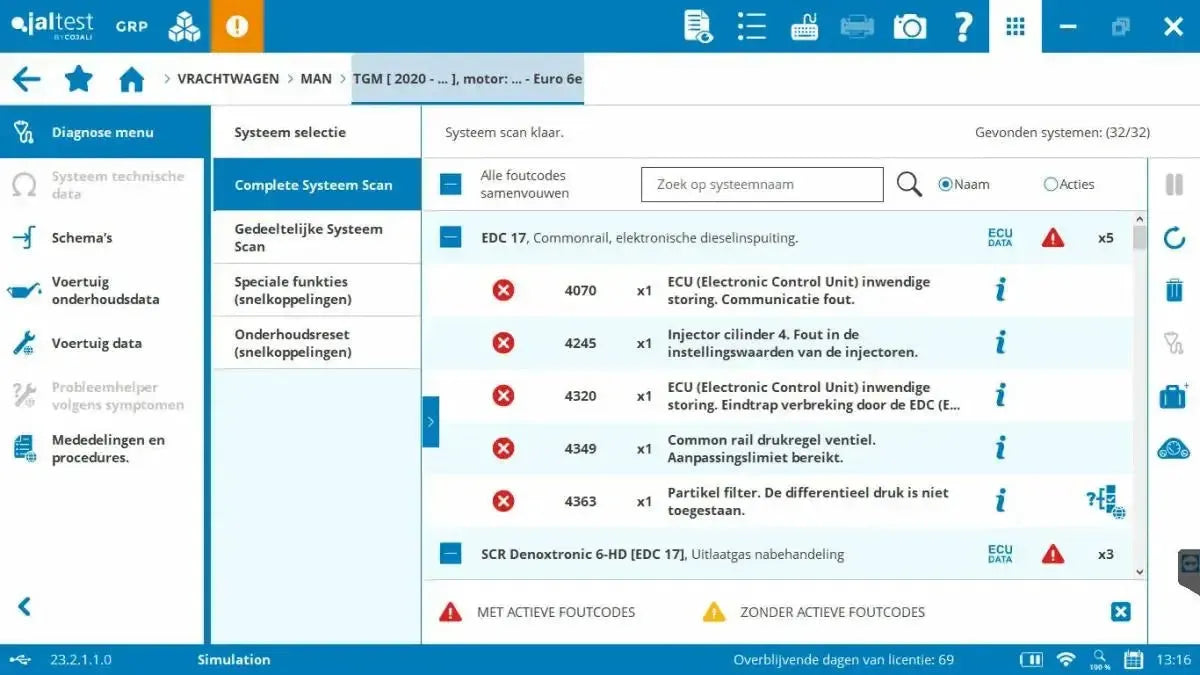

• Diagnosi completa del sistema: esegue automaticamente una scansione completa di tutte le unità di controllo (ECU) presenti nel veicolo e rileva immediatamente i codici di errore per sistema.
• Lettura e cancellazione codici di errore: mostra codici di errore attuali, permanenti e sporadici con descrizioni chiare, inclusi i numeri originali dei codici errore OEM e dettagli esplicativi.
• Monitoraggio dati in tempo reale: registra i valori in tempo reale di sensori e parametri. I dati possono essere visualizzati numericamente e graficamente, con la possibilità di salvare le misurazioni per analisi successive.
• Test attuatori: controlla singoli componenti come valvole, relè, iniettori o attuatori elettrici direttamente per verificarne il funzionamento in tempo reale.
• Informazioni ECU e sistema: fornisce accesso ai dati tecnici delle unità di controllo, inclusi numero di parte, versione software, numero di serie e dati di prima installazione.

Funzioni di manutenzione, assistenza e calibrazione:

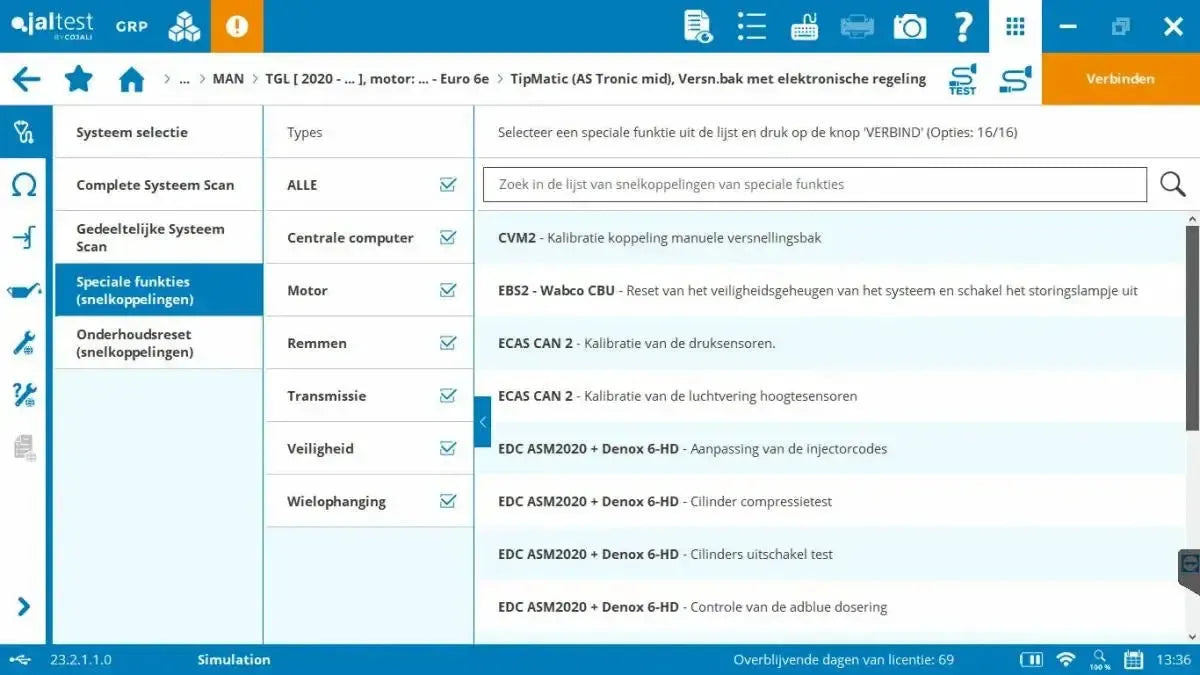

Il Jaltest CV il modulo offre un pacchetto molto completo di procedure di manutenzione, assistenza e calibrazione per camion, autobus e rimorchi. Queste funzioni sono spesso equivalenti o addirittura più estese rispetto alle capacità degli strumenti di diagnosi specifici per marca. Consentono ai tecnici di eseguire diagnosi complete e interventi correttivi in modo completamente autonomo.

Motore e post-trattamento dei gas di scarico:

• Servizio DPF: supporta la rigenerazione forzata, statica e dinamica del filtro antiparticolato diesel, inclusa la reimpostazione dei valori di fuliggine e cenere.
• Servizio sistema SCR/AdBlue: diagnosi e manutenzione della pompa AdBlue, iniettore e riscaldamento. Include test di perdita, controllo pressione e procedure di reset.
• Codifica iniettore: scrive codici IMA, C2i o C3i nella ECU per un'iniezione precisa.
• Test disattivazione cilindri: controlla il contributo di ogni cilindro per localizzare rapidamente difetti meccanici.
• Test di compressione: test software per valutare la compressione relativa del motore.
• Apprendimento EGR/corpo farfallato: calibrazione dopo pulizia o sostituzione della valvola EGR o del corpo farfallato.
• Test turbina VGT: testa la turbina a geometria variabile per risposta e campo di movimento.
• Apprendimento sensore albero motore/albero a camme: esegue la procedura di apprendimento dopo la sostituzione del sensore o dell'unità di controllo.

Trasmissione e linea di trasmissione:

• Calibrazione trasmissione: regolazione degli attuatori di cambio e della frizione nelle trasmissioni automatiche come I-Shift, Opticruise e AS Tronic.
• Apprendimento frizione: determina il punto di innesto ed esegue il controllo dell'usura.
• Reset servizio olio trasmissione: ripristina l'intervallo di manutenzione dell'olio del cambio.

Sistemi frenanti e di sicurezza:

• Servizio EPB: controllo del freno di stazionamento elettronico per la manutenzione delle pinze dei freni.
• Sfiato ABS/EBS: attiva la pompa per rimuovere l'aria dal sistema.
• Calibrazione sensore pressione freno: calibrazione dei sensori di pressione all'interno del sistema EBS.
• Reset indicatore usura: reset dei sistemi di avviso usura con nuove pastiglie dei freni.

Telaio, sospensioni e sterzo:

• Calibrazione sospensione pneumatica (EAS/ECAS): regola nuovamente l'altezza di guida e i sensori. Essenziale dopo la sostituzione di componenti della sospensione pneumatica.
• Calibrazione sensore angolo sterzo (SAS): calibrazione dopo allineamento o lavori su sterzo e telaio.

Diagnosi avanzata & informazioni tecniche:

Una delle caratteristiche più distintive di Jaltest CV è l'integrazione diretta di informazioni tecniche approfondite nel software di diagnosi. Ciò consente ai tecnici di passare rapidamente dall'analisi degli errori, alla conoscenza del sistema e all'esecuzione pratica.

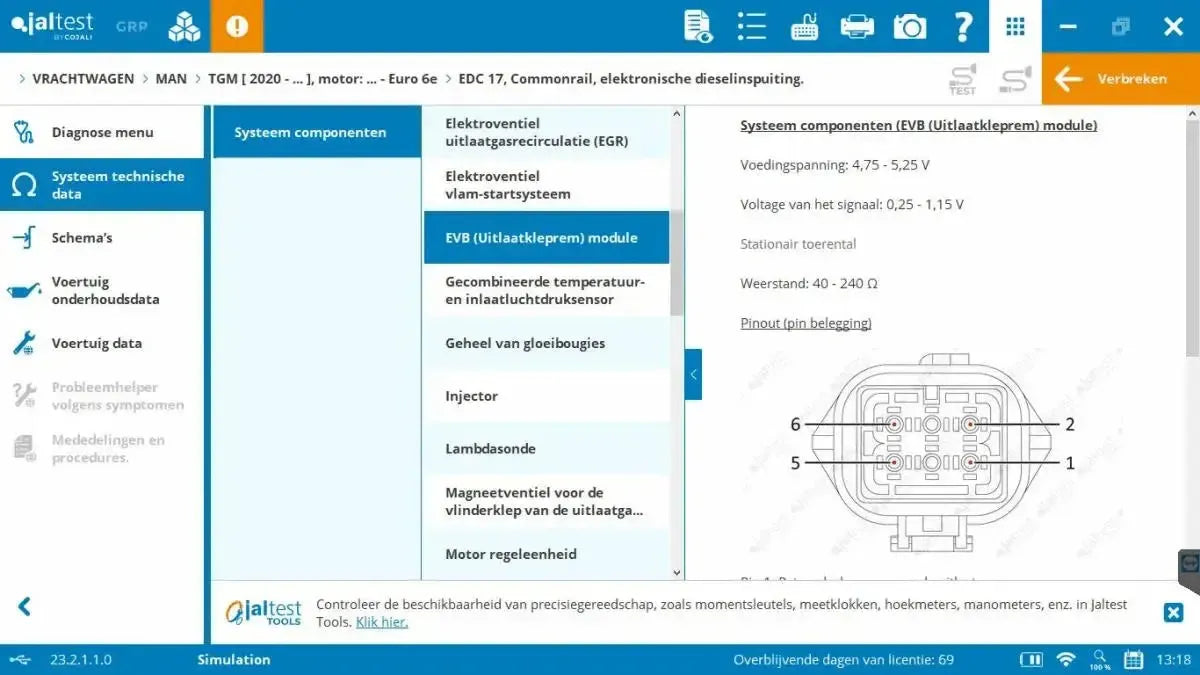

• Dati tecnici del sistema: offre specifiche dettagliate di sensori del veicolo, attuatori e unità di controllo, inclusi valori nominali, intervalli di segnale e caratteristiche operative.

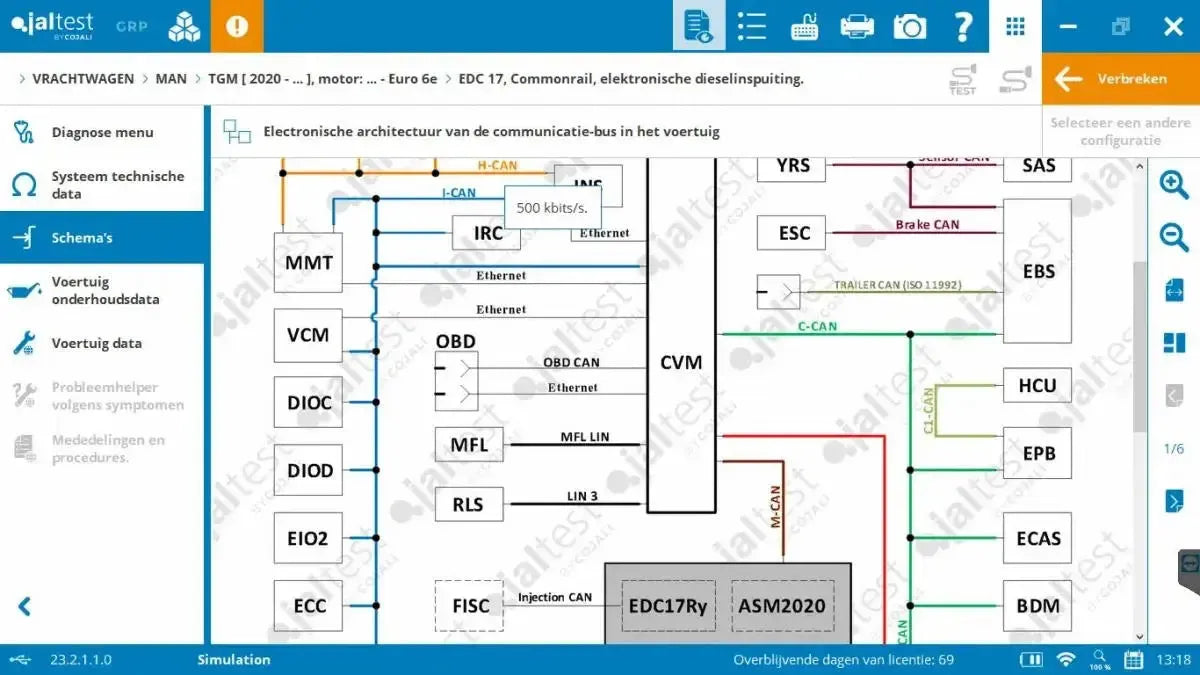

• Schema elettrico interattivo: schemi elettrici completamente interattivi in cui componenti, cablaggi e pin-out sono cliccabili. Per ogni elemento vengono mostrati direttamente i valori di misura, le procedure di test e i dati di collegamento associati.

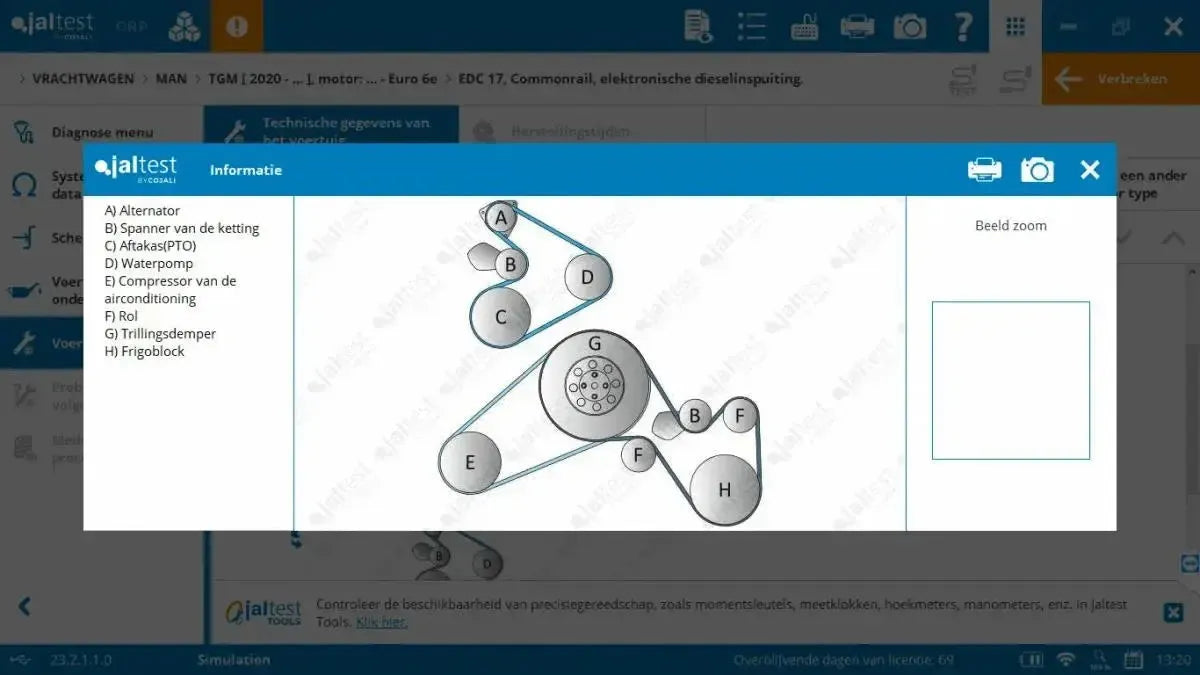

• Dati tecnici del veicolo: accesso a un database completo con tutti i dati rilevanti del veicolo, inclusi coppie di serraggio, capacità dei fluidi, dati di regolazione e specifiche meccaniche.
• Guide di riparazione per codice di errore: per ogni codice di errore rilevato Jaltest offre una guida di riparazione passo-passo, inclusa l'analisi delle cause e delle soluzioni, basata su dati di marca e veicolo.

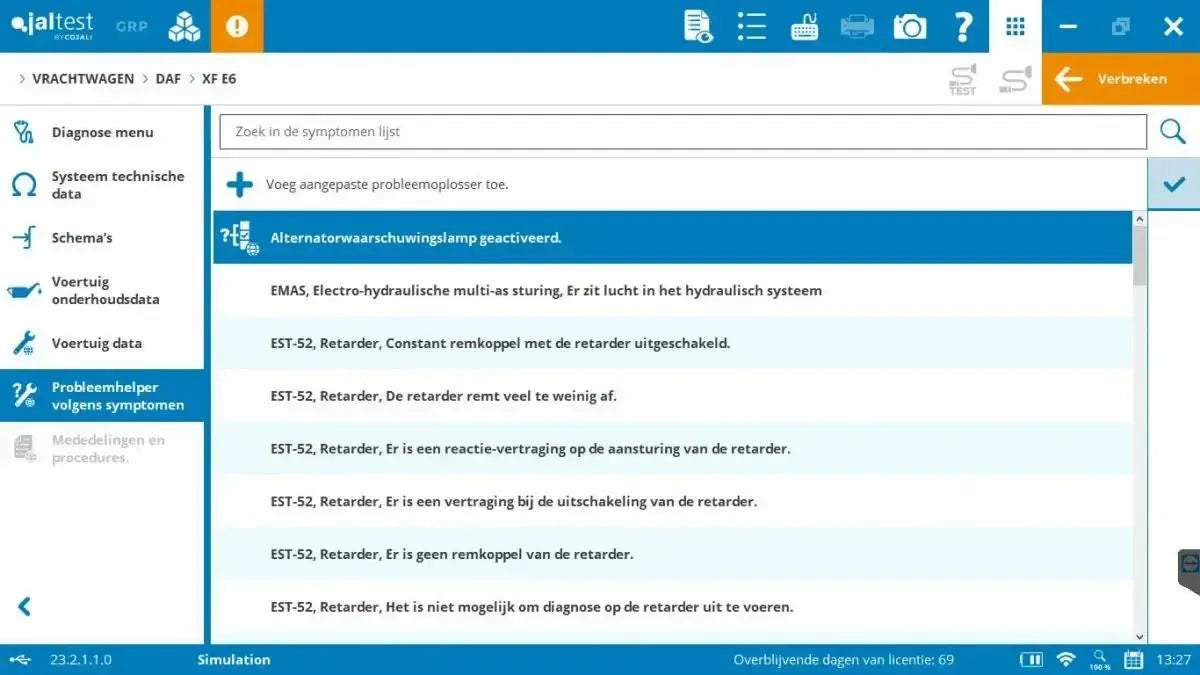

• Diagnosi guidata dei problemi per sintomo: anche in assenza di codici di errore, l'utente può iniziare con una diagnosi basata sui sintomi, ad esempio per problemi come "motore non si avvia", con passaggi di test guidati e logica.
• Dati di manutenzione: fornisce informazioni sul programma di manutenzione per modello di veicolo, inclusi compiti, intervalli e parti o fluidi necessari.
• Posizioni dei componenti e foto: mostra foto dettagliate e informazioni sulla posizione di ECU, sensori e attuatori per un'identificazione e un accesso rapido nel veicolo.

Moduli software specializzati:

La piattaforma Jaltest è modulare e può essere ampliata con moduli software aggiuntivi che aumentano significativamente la funzionalità dello strumento di diagnosi:

• Jaltest GRP (Garage Resource Planning): un sistema integrato di gestione officina che offre funzioni per la gestione clienti, pianificazione degli ordini di lavoro, redazione di preventivi, storico delle riparazioni, e il collegamento automatico dei rapporti di diagnosi all'ordine di lavoro. Con questo Jaltest si trasforma in una piattaforma completa di CRM e gestione officina.
• Jaltest ETM (Electronic Test Module): in combinazione con l'opzionale hardware ETM possono essere testati componenti elettronici del veicolo esterni al veicolo. Ciò vale, tra l'altro, per modulatori ABS, sensori del pedale del freno, trasduttori di pressione e sensori di velocità, ideale per la ricerca di guasti in componenti con funzionamento dubbio.
• Jaltest Info: offre accesso a un ampio database tecnico con manuali di riparazione, schemi elettrici, dati di regolazione, spiegazione dei codici di errore e bollettini tecnici per marca e tipo di veicolo. Questa enciclopedia digitale è completamente integrata nell'ambiente di diagnosi.

Marchi di veicoli supportati:

• Furgone: Agrale, Ashok Leyland, Citroën, Dacia, DFSK, Dodge, Fiat, Force Motors, Ford, Foton, Freightliner, GAZ, GMC/Chevrolet, Great Wall, Hino USA, Holden, Hyundai, International, Isuzu, Isuzu USA, Iveco, Kia, LDV/Maxus, Mahindra, MAN, Mazda, Mercedes-Benz, Mitsubishi, Mitsubishi Fuso USA, Multicar, Nissan, Opel, Peugeot, Piaggio, Renault, Santana, Tata, Toyota, UD Trucks, Vauxhall, Volkswagen
• Autobus: Agrale, Alexander Dennis, Ashok Leyland, Autosan, BCI, BharatBenz, BLK, Blue Bird, BMC, BYD, Credo, Daewoo, Dina, Eicher, Force Motors, Ford Custom Chassis, Freightliner Custom Chassis, Gillig, Golden Dragon, Higer, Hino, Hyundai, IC (International), Irizar, Isuzu, Iveco/Irisbus, Karsan, Kia, King Long, Mahindra, MAN, MAZ, MCI, MCV, Menarinibus, Mercedes-Benz, Mitsubishi Fuso, NABI, NefAZ, Neoplan, New Flyer, Nissan, Nova Bus, Orion, Otokar, Prevost, Renault, Scania, Setra, SML Isuzu, Solaris, Solbus, SOR, Tata, Temsa, Thomas Built, Toyota, Van Hool, VDL, Viseon Bus, Volkswagen, Volvo, Wrightbus, Yutong, ZhongTong
• Veicoli agricoli: Agrale, Ashok Leyland, Askam, Astra, AVIA, BeiBen, BharatBenz, BMC, CAMC, Capacity, Caterpillar, CNHTC-Sinotruk, DAF, Dennis Eagle, Dongfeng, Eicher, ERF, FAW, Foden, Ford, Foton, Freightliner, GAZ, Haohan, Hino, Hyundai, International, Isuzu, Iveco, JAC, KamAZ, Kenworth, Mack, Mahindra, MAN, MAZ, Mercedes-Benz, Mitsubishi Fuso, Nissan, Oshkosh, Peterbilt, Renault, SAIC-Iveco Hongyan, Scania, Seddon Atkinson, Shacman, Sisu, SML Isuzu, Sterling, Tata, Tata-Daewoo, Tatra, Terberg, UD Trucks, Uro, Volkswagen, Volvo, Volvo USA, Western Star
• Rimorchi: Bendix, Carrier, Chereau, Cojali, Dana, Haldex, Knorr-Bremse, Thermo King, Vigia, Wabco
• Produttori: Aisin, Allison, Bendix, Bosch Rexroth, Carrier, Caterpillar, Chereau, Cummins, Daimler Trucks, Dana, Detroit Diesel-MBE, Eaton, Freightliner, GM, Hino, International, Isuzu, Iveco-FPT, KamAZ, Mack, Mercedes-Benz, Meritor Wabco, MWM, Navistar, Paccar, PSI, Thermo King, PSI, Thermo King, Twin Disc, VM Motori, Voith, Volvo, Wabco, Weichai, Yuchai, ZF, ZF Meritor

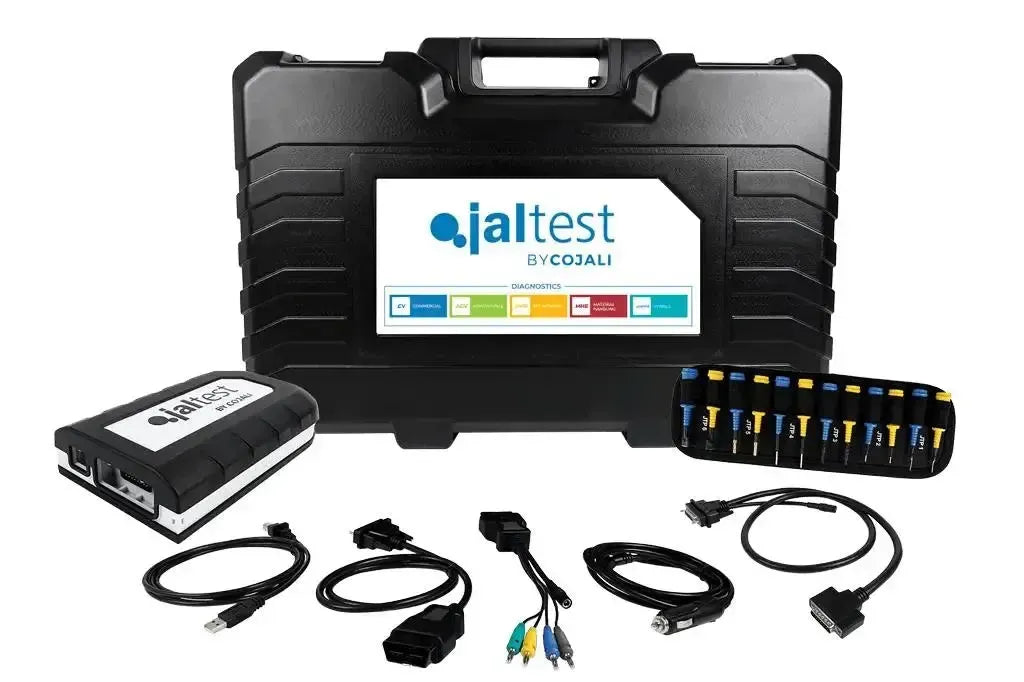

Contenuto della confezione:

• Interfaccia Jaltest Link V9
• Adattatore Jaltest 15 Pin DB15 - 16 Pin OBD2
• Cavo prolunga Jaltest 26 Pin DB26
• Jaltest USB-A - USB-B
• Kit multipin Jaltest
• Valigetta porta attrezzi Jaltest (Compatta)
• Cavo adattatore accendisigari Jaltest

Informazioni sulla licenza:

Jaltest CV funziona con una licenza software annuale. Questa licenza offre accesso completo alla piattaforma e include:

• Tre grandi aggiornamenti software all'anno, con copertura veicoli migliorata, nuove funzionalità e informazioni tecniche aggiornate.
• Accesso al supporto tecnico, inclusa assistenza nelle procedure di diagnosi, attivazioni e aggiornamenti.

Struttura modulare:

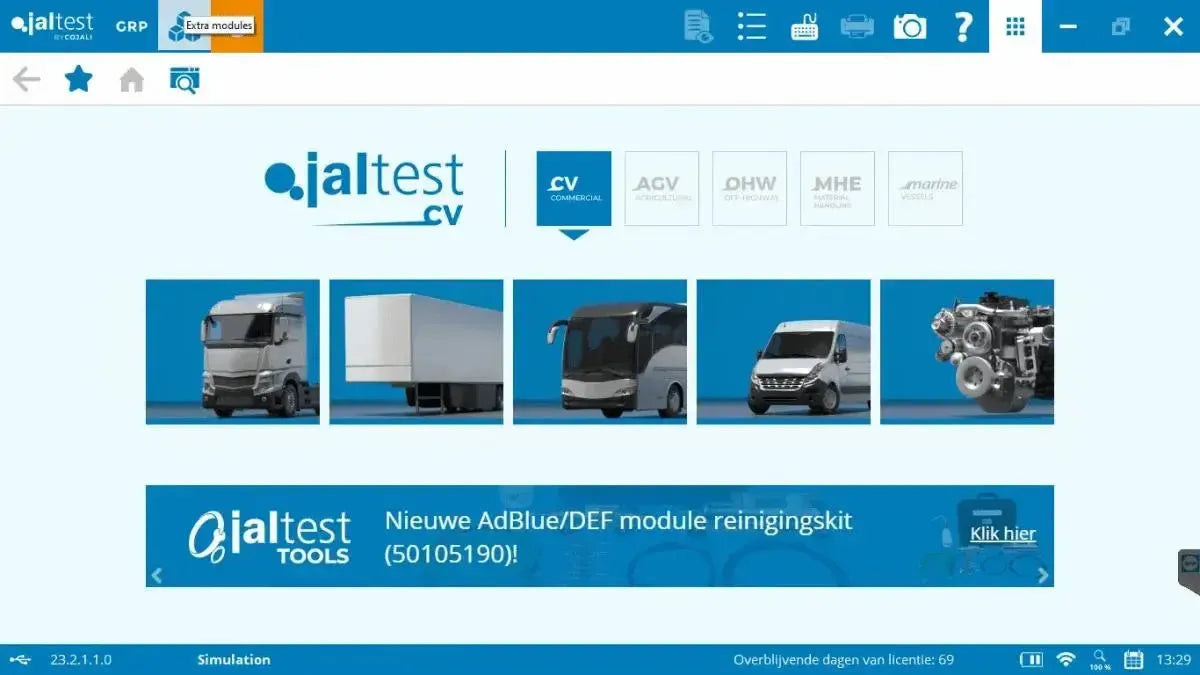

Il software Jaltest è modulare e ampliabile. Oltre ai veicoli commerciali (CV), possono essere attivate licenze aggiuntive per altre categorie di veicoli, come:

• Veicoli agricoli (AGV)
• Macchine Off-Highway (OHW)
• Material Handling Equipment (MHE)
• Applicazioni marittime (Marine)
