Jaltest  |  SKU: JDC209A

Jaltest (JDC209A) | Cavo adattatore DAF da 16 pin OBD1 a 16 pin OBD2 | Autocarro

€109,95 incl.
€90,87 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

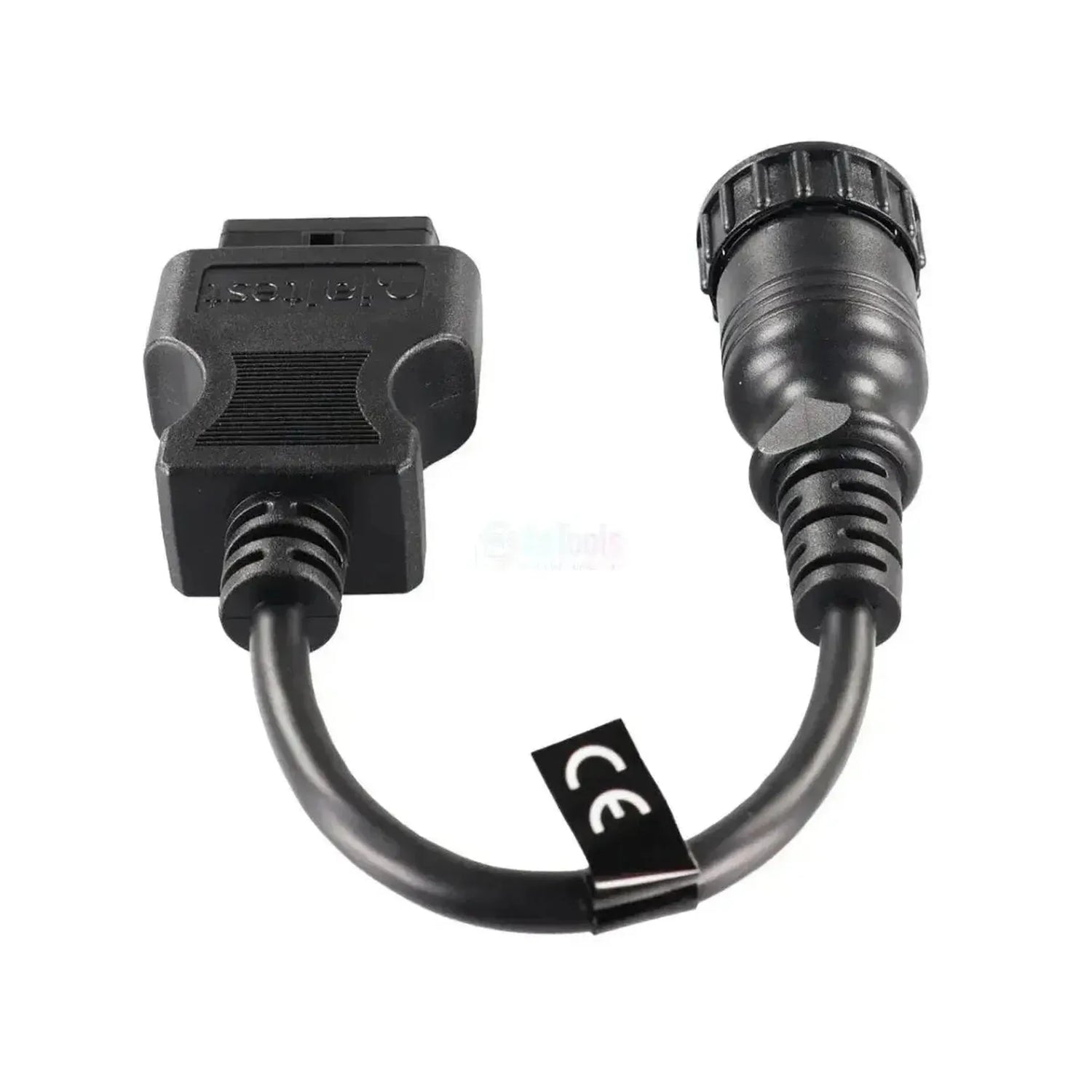

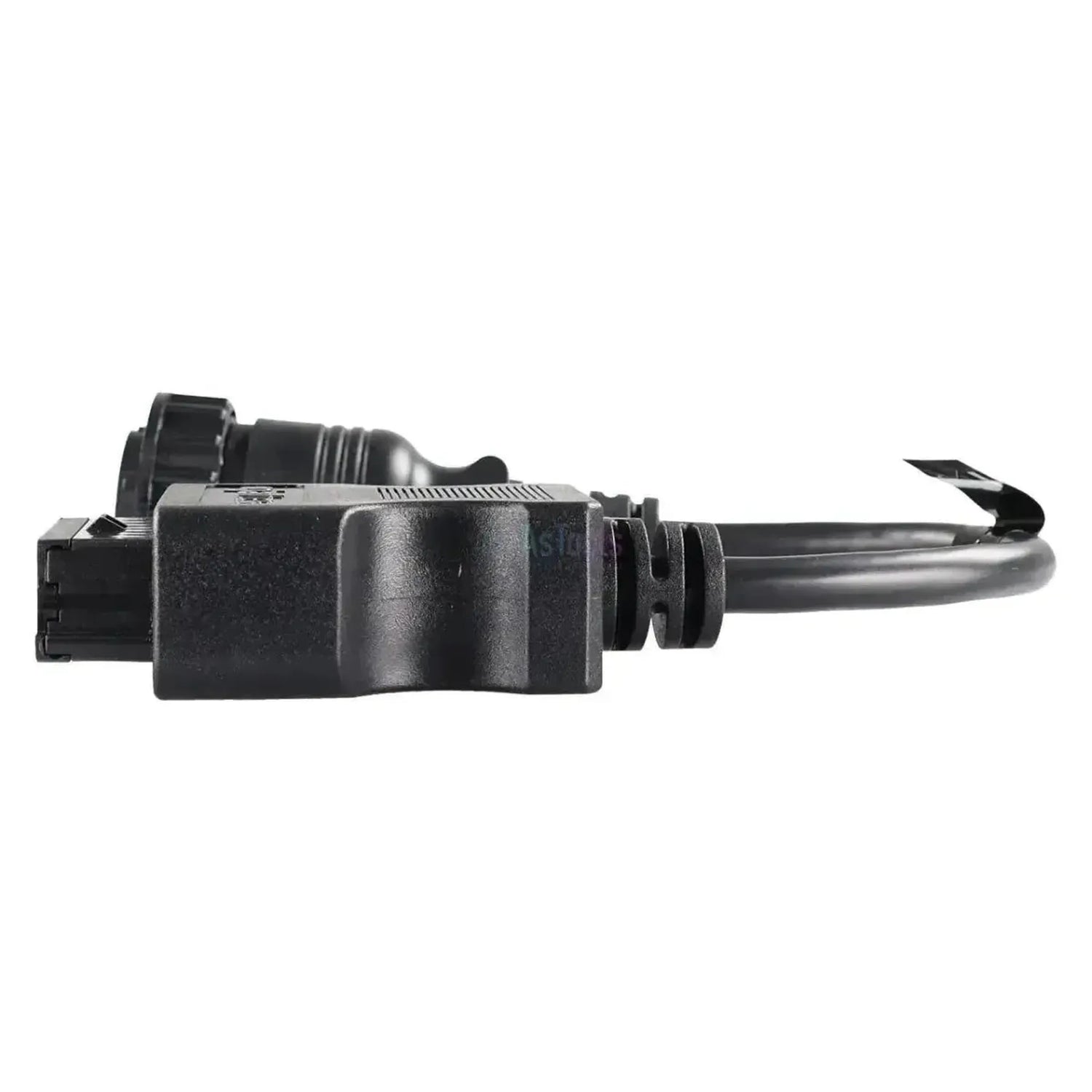

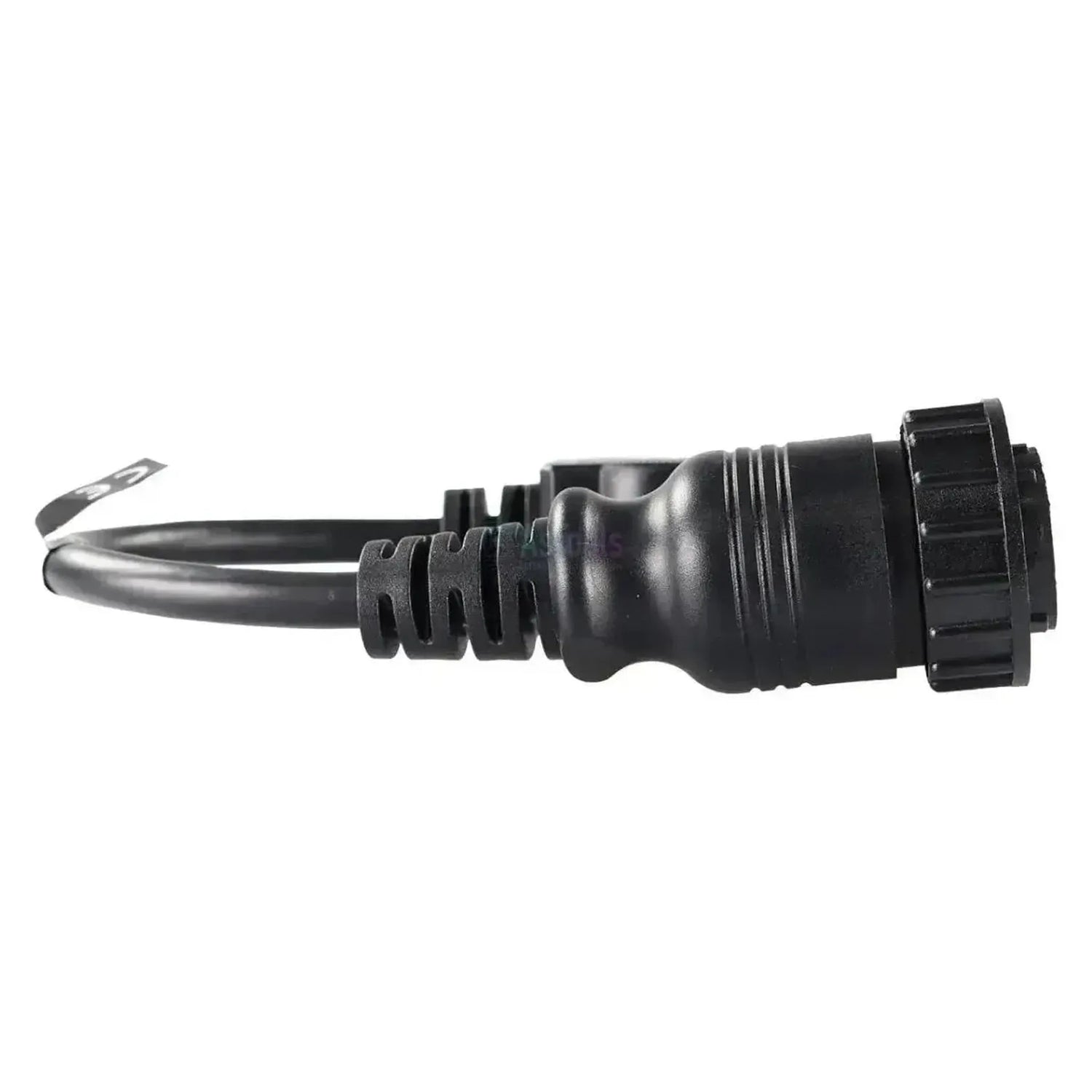

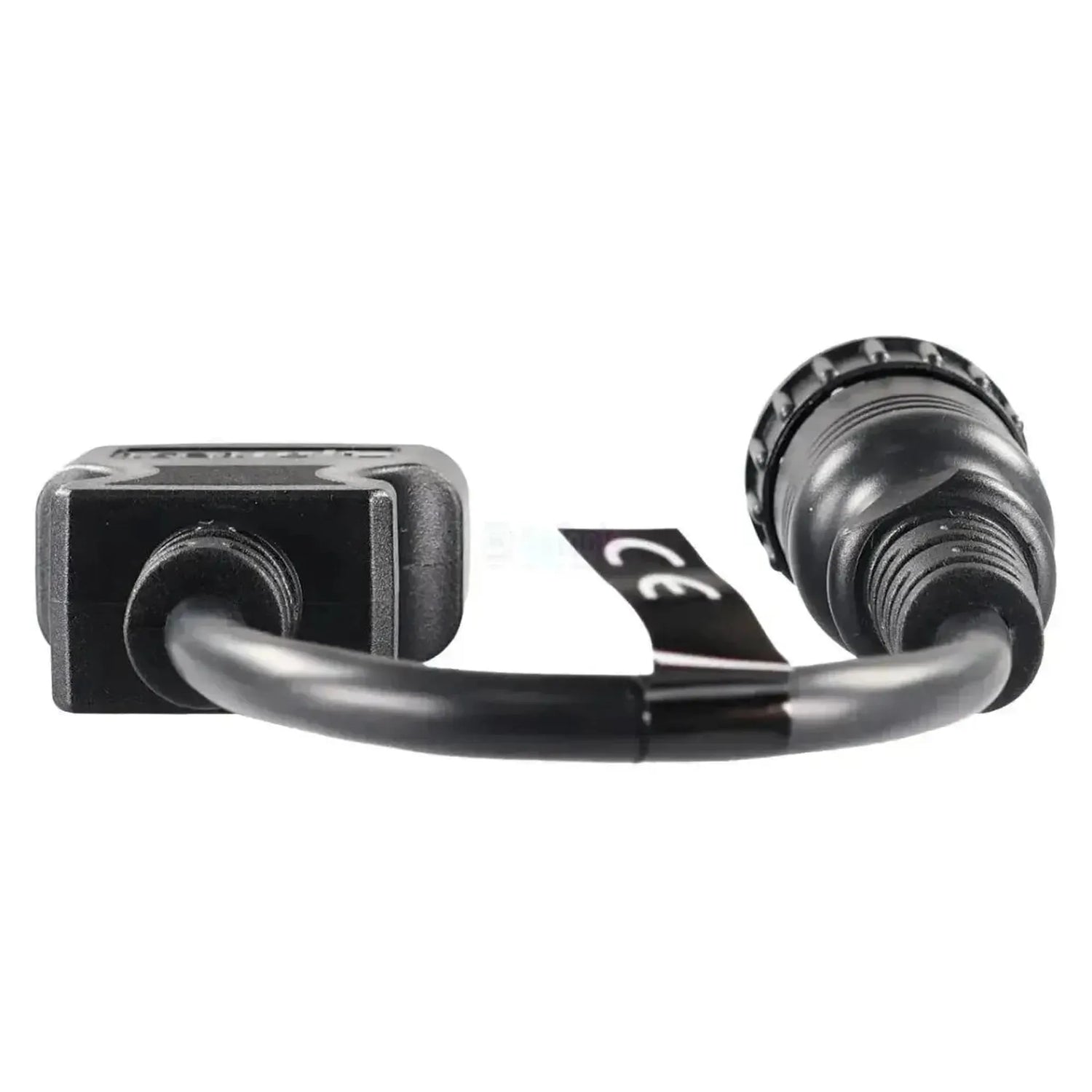

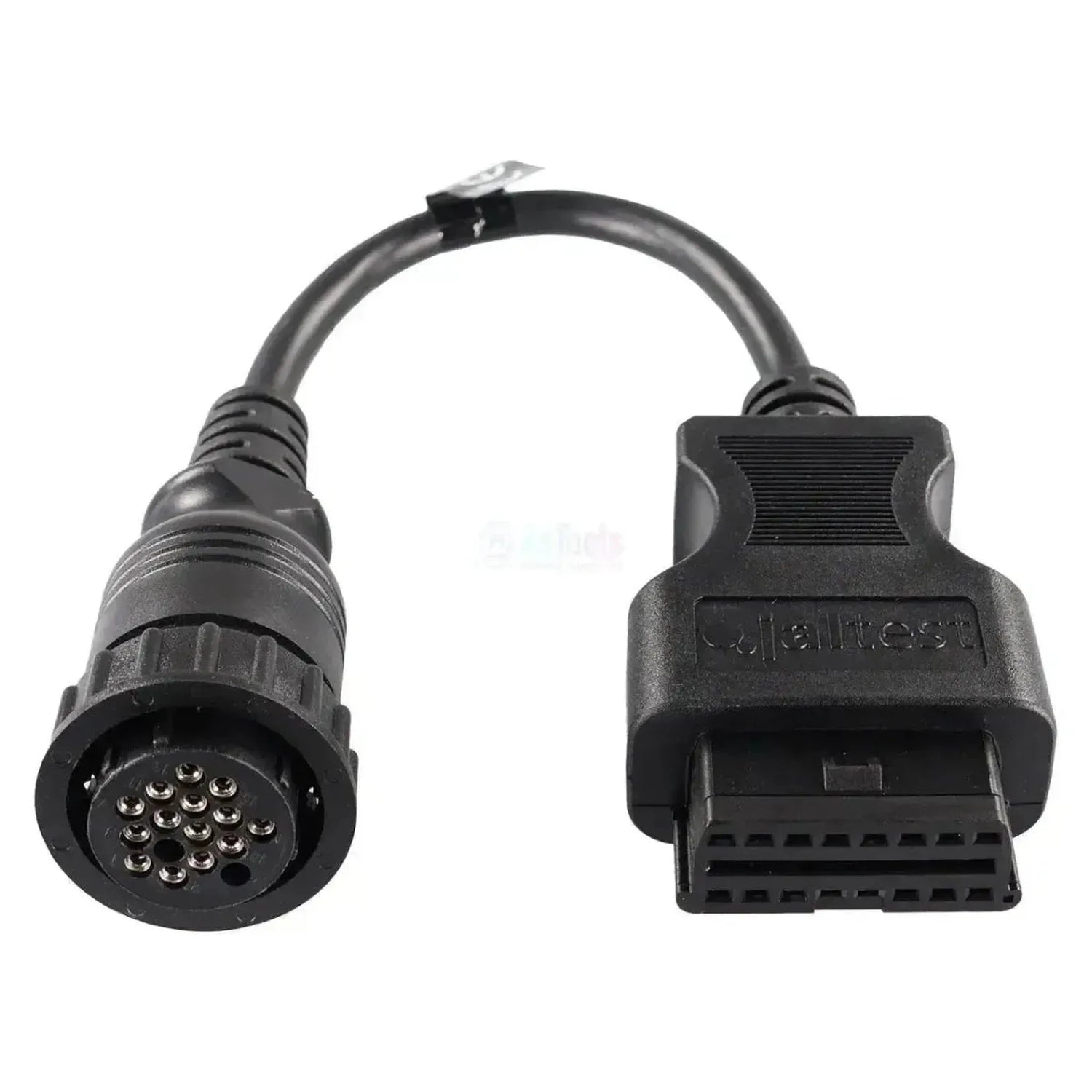

De Jaltest JDC209A verbindt de merkeigen 16-polige diagnoseaansluiting van oudere DAF-vrachtwagens met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de voertuigzijde zit een ronde zwarte connector met een geribbelde koppelring die u vastdraait. In het grijze front liggen zestien genummerde posities, waarvan er veertien een bus dragen. Het snoer meet 28 tot 30 cm.

Met de kabel aangesloten benadert de Jaltest-software de regeleenheden van de DAF-generaties van vóór de gestandaardiseerde aansluiting. Afhankelijk van model en bouwjaar zijn dat de motorregelingen UPEC en EDC Cummins Celect van de 95XF, op de CF-serie de voertuigcomputer VIC en de bak AS Tronic, en verder rem-, luchtverings- en tachograafsystemen. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Bereikt de motorregelingen UPEC met unitpompen en EDC Cummins Celect van de 95XF.
✔Op de CF-serie ook de centrale voertuigcomputer VIC, de bak AS Tronic en het instrumentenpaneel DIP-4.
✔Remmen (ABS en EBS), luchtvering (ECAS-2 en ECAS-3) en de tachograaf (MTCO en DTCO) staan in dezelfde dekking.
✔Eén kabel voor de 95XF en XF95 en voor de eerste CF- en LF-generaties met deze ronde aansluiting.

AANDACHTSPUNTEN

✕De voertuigzijde is rond met een koppelring, niet de platte D-vormige OBD2-stekker; het getal 16 slaat op het aantal posities in dat ronde front.
✕Vanaf Euro IV (oktober 2005) ging DAF over op de 16-pins OBD2-aansluiting; bij Euro 4 of nieuwer heeft u deze kabel niet nodig.
✕De dekking verschilt per generatie: De 95XF heeft geen centrale voertuigcomputer, de CF85 wel, plus onderhoudssysteem en extra verwarmingsmodules.
✕Voor gebruik zijn een Jaltest Link en een licentie voor Jaltest CV nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die oudere DAF-vrachtwagens met de Jaltest Link uitlezen. Welke eenheden aanwezig zijn, hangt af van model en bouwjaar: Een 95XF draagt duidelijk minder elektronica dan een CF85. Onderstaande eenheden komen uit de DAF-dekking van Jaltest.

Regeleenheden die u kunt benaderen

  • UPEC: Motorregeling met unitpompen.
  • EDC Cummins Celect: Motor met unitinjectoren.
  • VIC: Centrale voertuigcomputer.
  • AS Tronic: Gerobotiseerde versnellingsbak.
  • ABS C / D / D-E, EBS / EBS 2: Remmen.
  • EST-32 / EST-42: Hulprem, retarder.
  • ECAS-2 4x2 / 6x2, ECAS-3: Luchtvering.
  • MTCO en DTCO: Tachograaf.
  • DIP-4 en Service: Instrumenten en onderhoud.
  • EMAS: Elektrohydraulische meerassturing.
  • ACH-EA en ACH-EW: Lucht- en waterverwarming.
  • Startonderbreker: Met ALS-S en CDS-3.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Componenten: Onderdelen aansturen en testen.
  • Parameters: Instellingen naar de regeleenheid.
  • Kalibraties: Waar Jaltest een procedure aanbiedt.
  • Onderhoud: Teller resetten via Service.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de ronde 16-polige aansluiting in de cabine.
  2. Aansluiten: Draai de koppelring van de JDC209A vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Software starten: Open Jaltest CV op de pc.
  5. Uitlezen: Kies DAF, de serie en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke DAF met de ronde 16-polige diagnoseaansluiting. Onderstaande series voert Jaltest CV in de dekking. Het eindjaar volgt de Euro IV-overgang (typegoedkeuring oktober 2005, alle registraties oktober 2006), waarna de 16-pins OBD2-aansluiting het overnam.

DAF:

  • 95XF: 1997 - 2002
  • XF95: 2002 - 2006
  • CF65: 2001 - 2006
  • CF75: 2001 - 2006
  • CF85: 2001 - 2006
  • LF45: 2001 - 2006
  • LF55: 2001 - 2006
💡

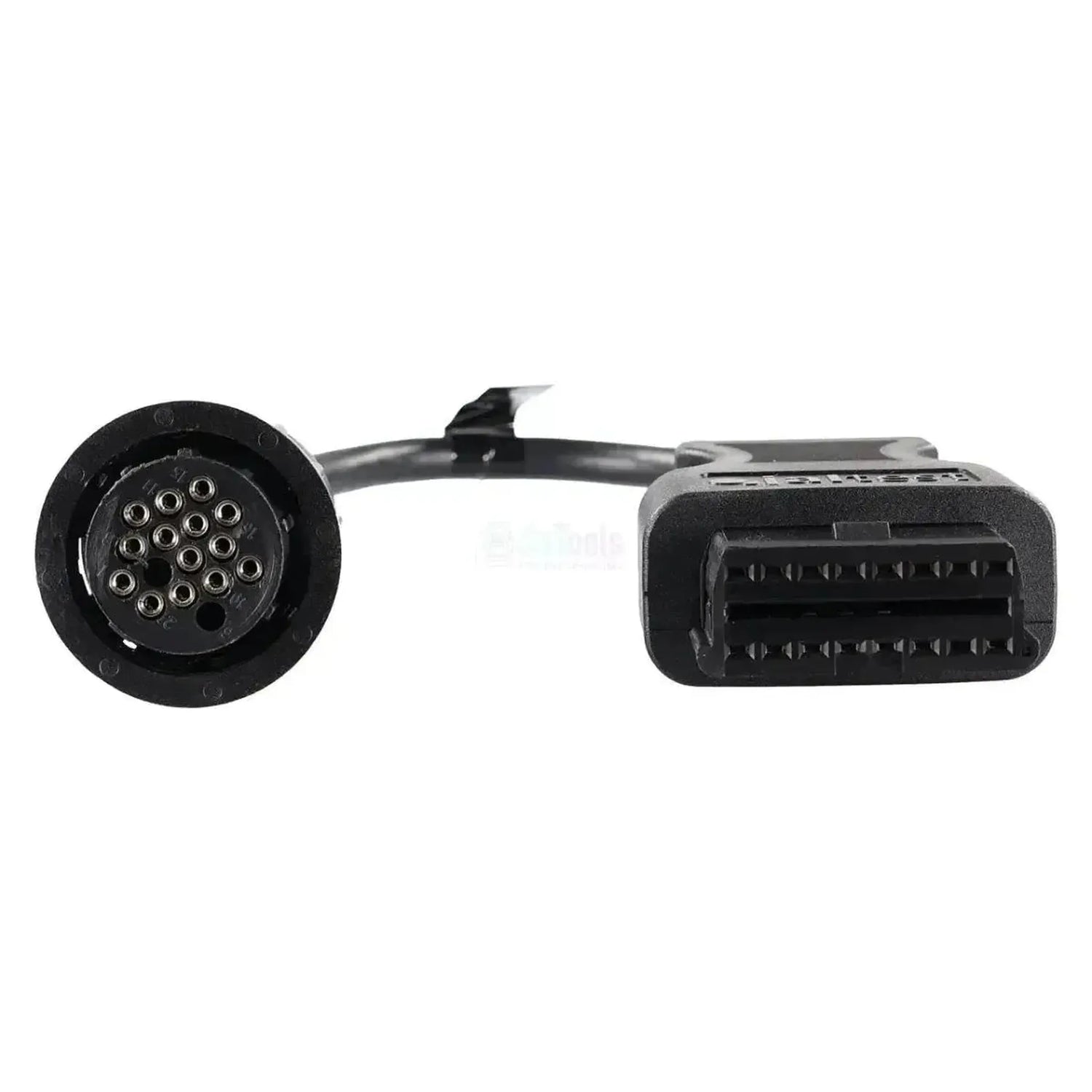

Goed om te weten: De DAF-aansluiting is rond, met een geribbelde koppelring en een grijs front waarin de posities genummerd staan. Van de zestien posities zijn er veertien bezet. De platte, D-vormige OBD2-stekker telt ook zestien posities, maar hoort bij DAF-vrachtwagens vanaf Euro IV. Bekijk de aansluiting in uw cabine voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC209A) | DAF 16-pins OBD1 - 16-pins OBD2 Verloopkabel | Vrachtwagen

Specifiche tecniche

Generale

La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
Jaltest
Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
Cavo adattatore
In quale set di cavi è incluso anche questo cavo. Se possiede già il set, non occorre acquistare il cavo separatamente.Parte del set di cavi
Kit di cavi per autocarri e autobus

Compatibilità

Con quale marca di strumento diagnostico funziona il cavo. Un cavo di una marca di solito non è compatibile con un tester di un'altra marca.Strumento diagnostico compatibile
  • Jaltest
Su quale versione dell'interfaccia Jaltest Link è compatibile il cavo. Alcuni cavi funzionano solo con la più recente V9.Versione Jaltest Link
  • Link V8.1
  • Link V9
Quale modulo Jaltest Le serve per utilizzare il cavo. Senza la licenza corretta il cavo non funziona.Modulo software Jaltest
  • CV veicoli commerciali

Connessioni

Il connettore che si inserisce nella presa diagnostica del veicolo o della macchina. Deve corrispondere esattamente.Connettore lato veicolo
OBD1 a 16 pin
Il connettore dal lato del Suo strumento diagnostico o dell'interfaccia. Di solito un connettore OBD2 a 16 pin.Connettore lato strumento
16-pins OBD2

Funzioni diagnostiche

Visualizza i valori misurati dai sensori in tempo reale con il veicolo in funzione. Utile per individuare i guasti.Visualizzazione dati live
Può azionare direttamente i componenti per verificare se sono difettosi. Si riduce il tempo di ricerca.Attivazione dei componenti
Può azzerare la segnalazione di manutenzione o l'intervallo di service dopo un tagliando.Azzeramento manutenzione

Dimensioni e peso

La lunghezza del cavo. Un cavo più lungo offre maggiore libertà di movimento con una presa difficile da raggiungere.Lunghezza del cavo
30 cm
Numero di riferimento
JDC209A

Altre specifiche

Toepassing
DAF 95XF, XF95, CF- en LF-serie met de ronde 16-polige diagnoseaansluiting
Aansluiting voertuigzijde
16-pins OBD1 (ronde stekker met geribbelde koppelring, 14 van de 16 posities bezet)
Lengte
28 - 30 cm
Regeleenheden
UPEC en EDC Cummins Celect (motor), VIC (voertuigcomputer), AS Tronic (transmissie), ABS en EBS (remmen), EST-32 en EST-42 (retarder), ECAS (luchtvering), DIP-4 (instrumentenpaneel), MTCO en DTCO (tachograaf)
Segment
Vrachtwagen
Onderdeel van kabelset
Truck- en buskabelset (29362)
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met Jaltest-diagnosekabel en een licentie voor Jaltest CV
