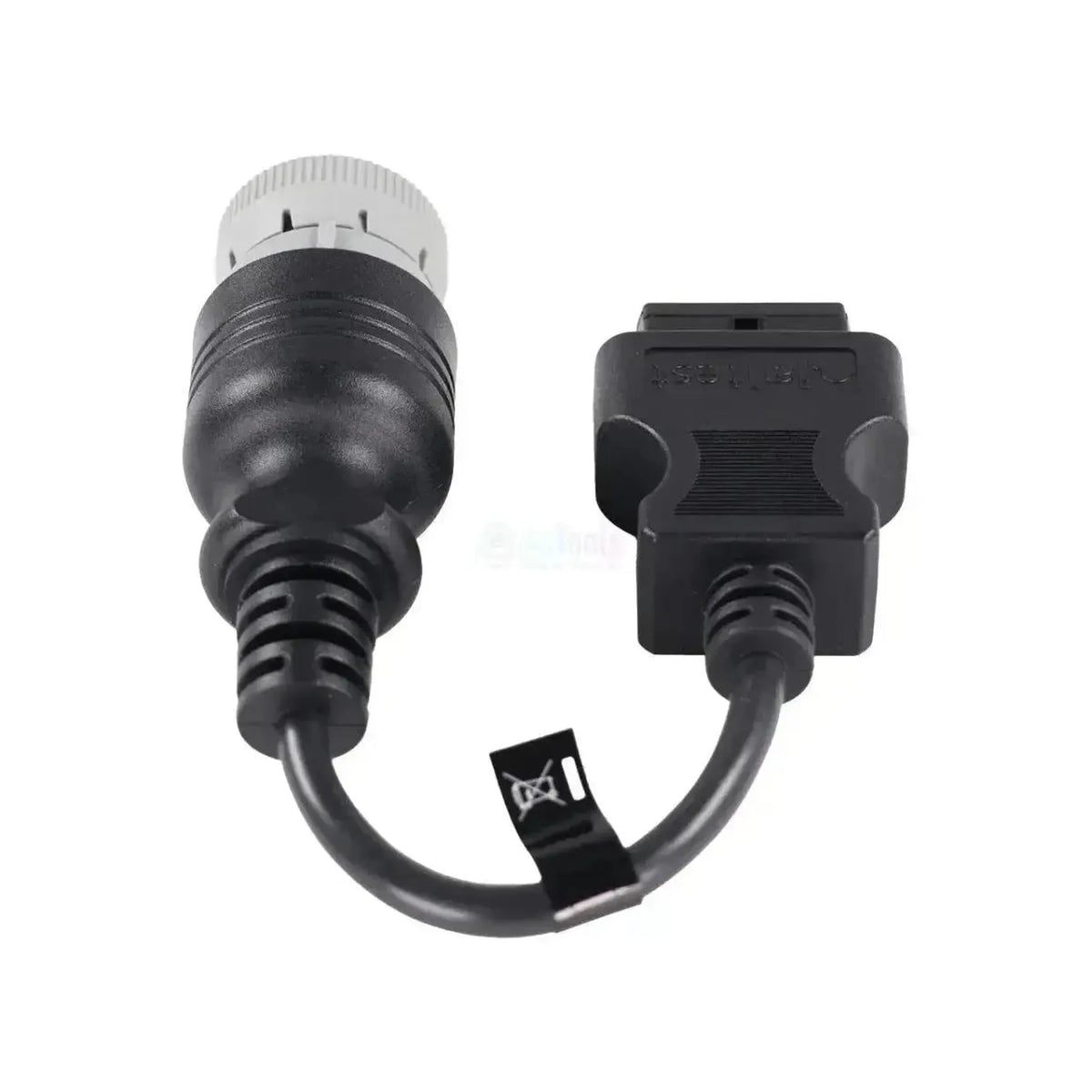

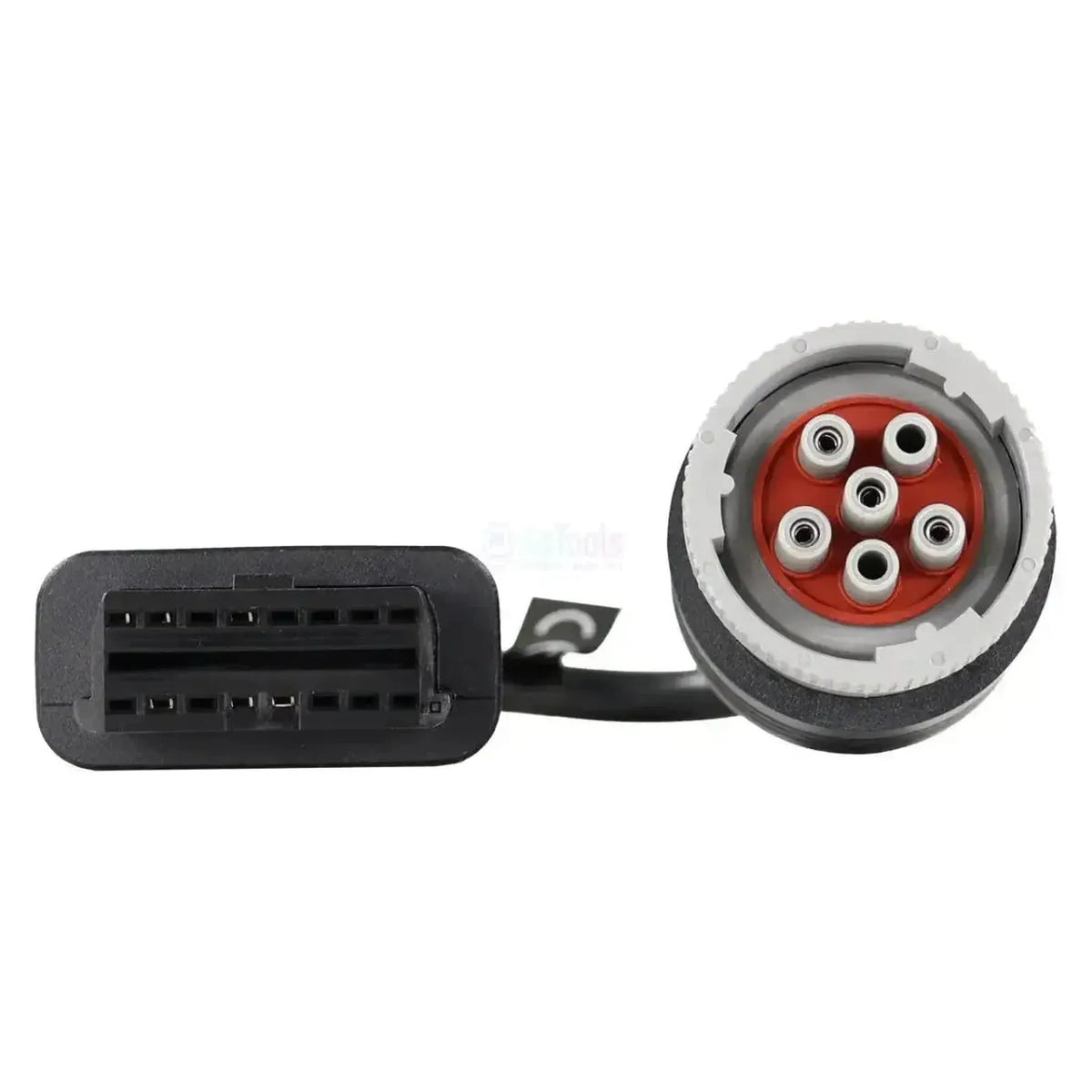

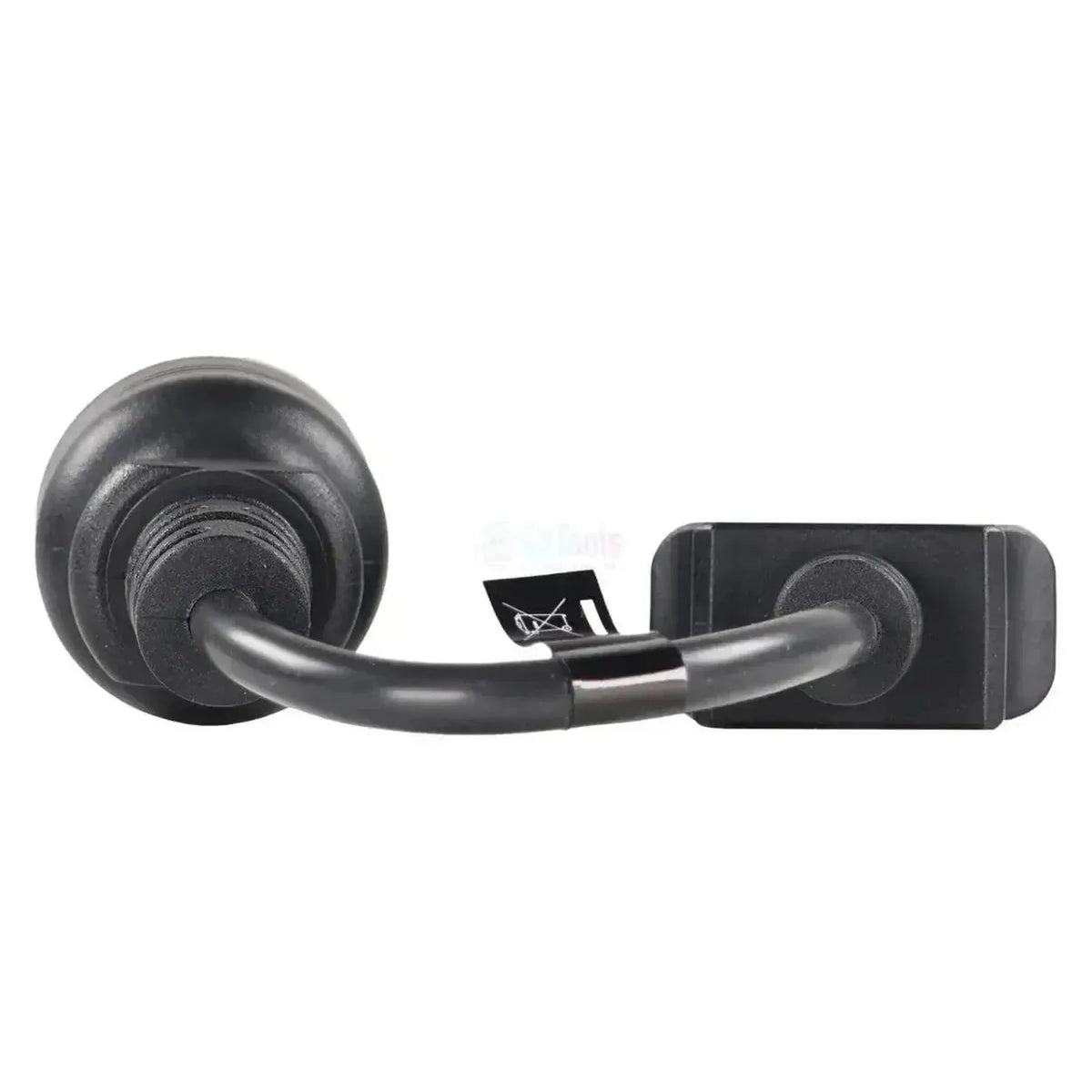

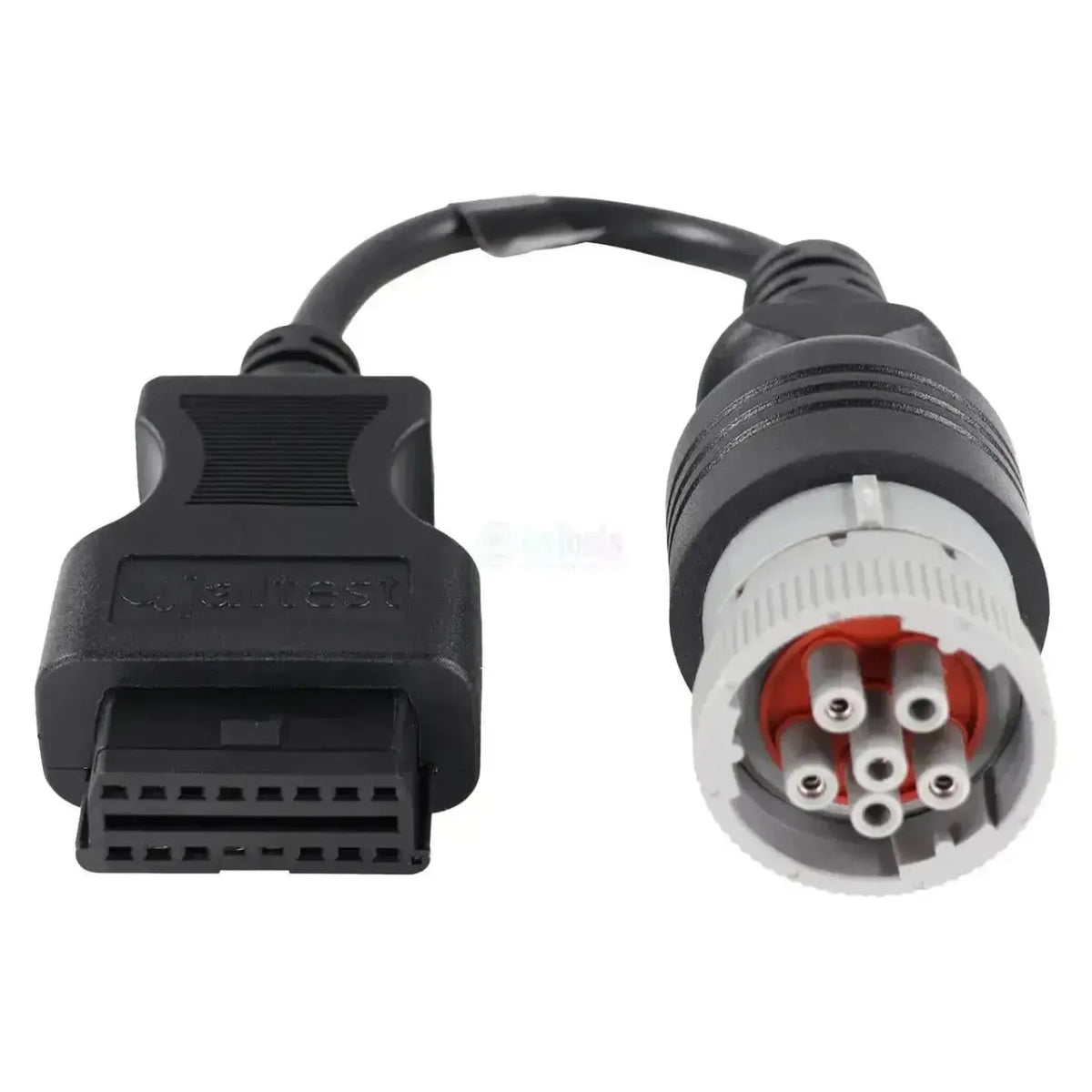

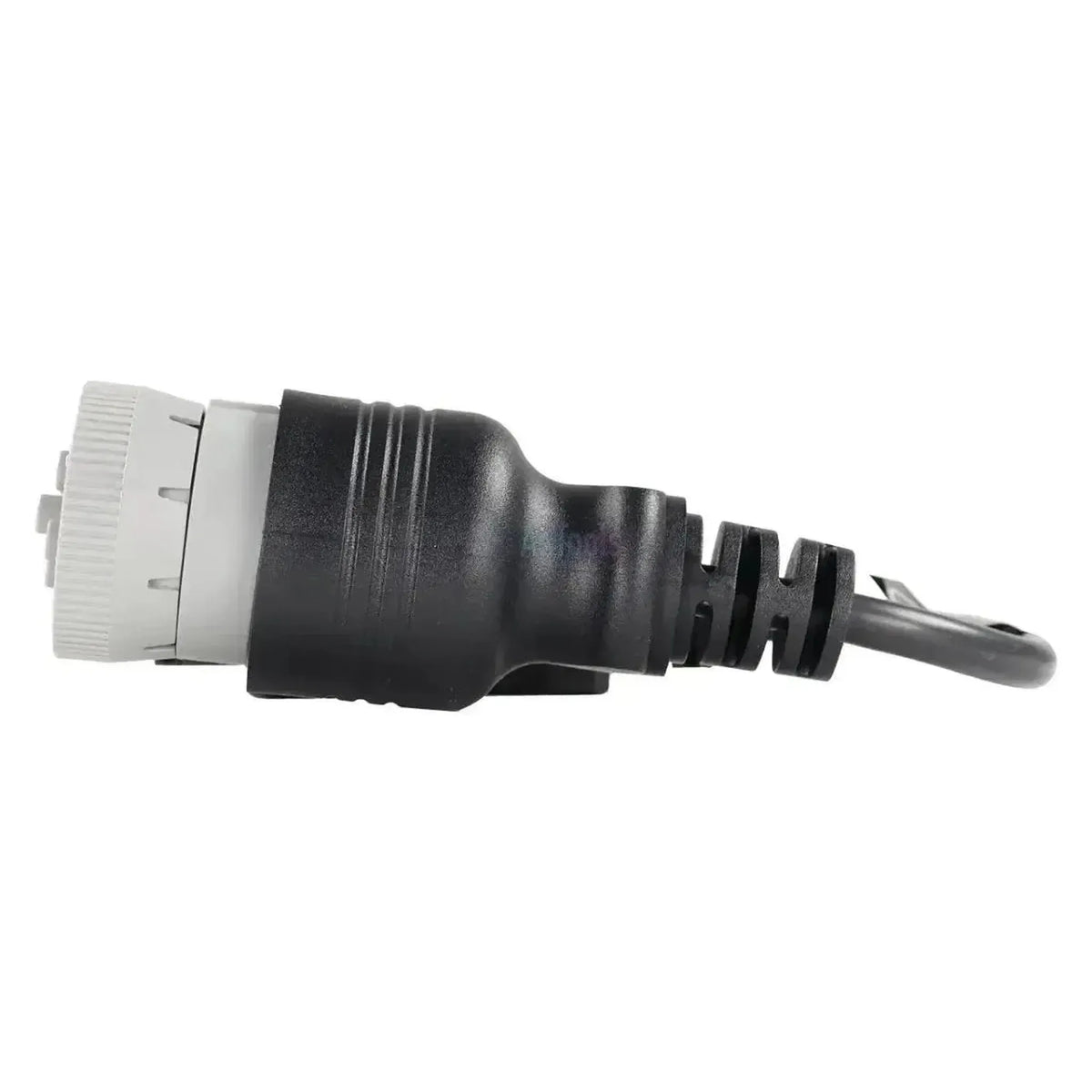

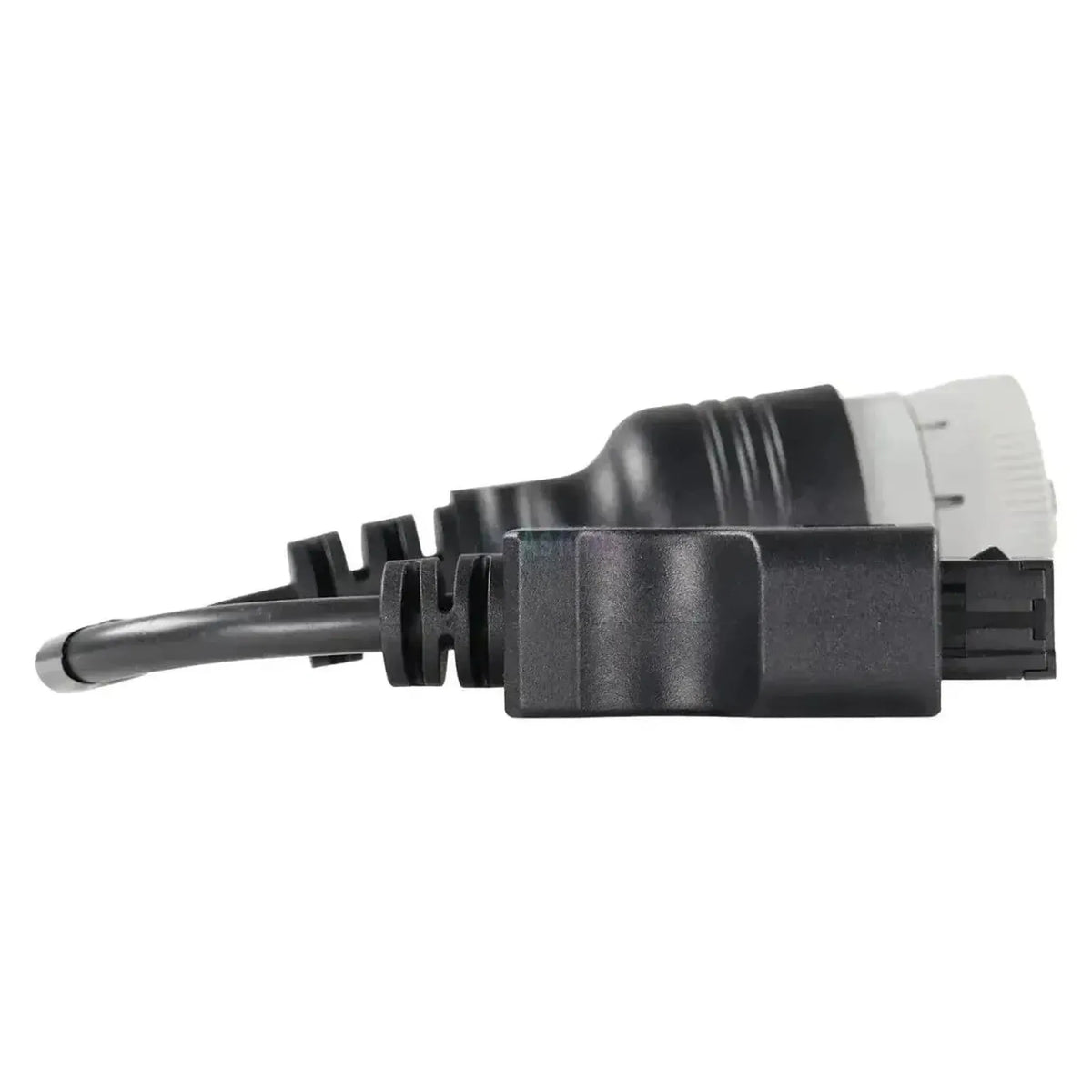

Il Jaltest JDC629A collega il connettore diagnostico a 6 pin Deutsch dei motori marini al connettore OBD2 a 16 pin del vostro cavo diagnostico Jaltest. Sul lato motore è presente un connettore rotondo con corpo grigio chiaro e anello di accoppiamento zigrinato, seguito da un anello di tenuta rosso e sei boccole disposte in cerchio; questo è l'aspetto caratteristico della serie Deutsch conforme al bus dati SAE J1708/J1587. Il cavo esce dritto dal connettore e misura da 28 a 30 cm. Il connettore vero e proprio si trova sull'impianto elettrico del motore nello scomparto motore; in alcune installazioni è instradato verso la plancia di comando.
Attraverso questa connessione si stabilisce una comunicazione diretta con l'unità di controllo motore del motore marino. Poiché il connettore non è legato a un singolo costruttore, l'apparecchiatura diagnostica raggiunge le unità di controllo motore coperte da Jaltest Marine, tra cui quelle di Caterpillar, Cummins, Detroit Diesel, Iveco-FPT, John Deere, MAN, MTU, Scania, Volvo Penta, VM Motori e Yanmar; nelle installazioni bimotore, mulinello di prua e mulinello di poppa vengono visualizzati come unità di controllo separate nel software. La copertura varia a seconda dell'unità di controllo: in alcuni casi è limitata alla lettura e al monitoraggio in tempo reale, in altri sono disponibili anche parametri e reset. Né per la navigazione da diporto né per quella commerciale è mai stato prescritto un connettore diagnostico, per cui questo connettore rimane in uso.
VANTAGGI
CONSIDERAZIONI IMPORTANTI
Applicazioni e funzionalità
Attraverso questa connessione accedete con il software Jaltest all'unità di controllo motore del motore marino. Il tipo di unità e le funzioni disponibili variano in base a marca e serie del motore. Le unità seguenti provengono dalla copertura Marine.
Unità di controllo raggiungibili
- Unità di controllo motore del motore marino: Il tipo dipende dalla marca e dalla serie del motore; Jaltest mostra per ogni motore nella copertura i codici di errore, i valori misurati e i dati ECU.
- Mulinello di prua e mulinello di poppa separatamente: Nelle installazioni bimotore, Jaltest visualizza le due unità di controllo motore separatamente.
Operazioni disponibili
- Lettura e cancellazione codici di errore: Leggere il registro dei guasti dell'unità di controllo motore e azzerarlo dopo la riparazione.
- Visualizzazione dei valori misurati: I valori attuali dei sensori del motore, in formato numerico e grafico.
- Controllo componenti e impostazione parametri: Per le unità di controllo motore supportate da Jaltest, ad esempio il Cummins ECM CM850 nella copertura Marine.
- Reset della manutenzione: Azzeramento dei messaggi di servizio sulle unità di controllo dove Jaltest offre una procedura di reset.
- Monitoraggio in tempo reale: Seguire i valori di sistema durante il funzionamento.
Veicoli e applicazioni compatibili
Il connettore è determinante, non la marca del motore. Questo cavo appartiene al connettore diagnostico Deutsch rotondo a 6 pin sull'impianto elettrico del motore dei motori marini. Dal corpo grigio chiaro con anello di tenuta rosso potrete identificare se avete il connettore corretto in mano.
Applicazione:
- Motori diesel marini con connettore diagnostico Deutsch rotondo a 6 pin
- Marca del motore non determinante: Jaltest Marine copre tra l'altro Caterpillar, Cummins, Detroit Diesel, Iveco-FPT, John Deere, MAN, MTU, Scania, Volvo Penta, VM Motori e Yammer
- Anno di costruzione non determinante: Nessun connettore diagnostico è mai stato prescritto per i motori marini
Contenuto della confezione
- 1x Jaltest (JDC629A) | Deutsch 6-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Marca | Jaltest (Cojali) |
| Numero di riferimento | JDC629A |
| Tipo | Cavo adattatore |
| Applicazione | Motori marini con connettore diagnostico Deutsch a 6 pin rotondi |
| Lunghezza | 28 - 30 cm |
| Interfaccia | Jaltest Link V8.1/V9 |
| Connettore lato motore | Deutsch 6 pin, connettore rotondo con alloggiamento grigio chiaro e sei boccole |
| Connettore lato interfaccia | OBD2 16 pin |
| Unità di controllo | Controllo motore del motore marino; nelle installazioni doppie estribord e tribordo separate |
| Segmento | Motore marino |
| Modulo Jaltest | Jaltest Marine |
